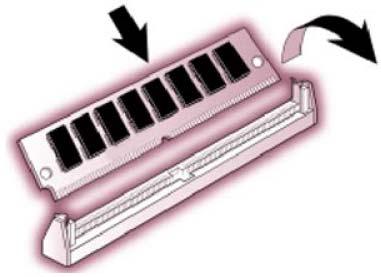

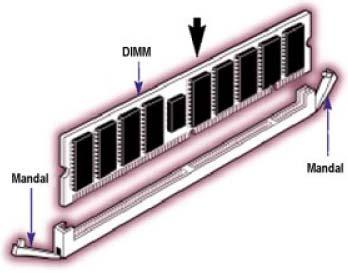

- Şekil 2.1: 72 pin SIMM takılması Şekil 2.2: 168 pin DIMM takılması
- ESD’ye Karşı alınacak Önlemler Topraklama
- ESD Bileklik (wristband)
- Şekil 2.3: ESD bileklik 2.2. Modül Yapısına Göre RAM Bellek Çeşitleri
- 2.2.1. SIMM’ ler (Single Inline Memory Module)
- Şekil 2.4: Pin yapılarına göre SIMM’ler
- Şekil 2.5: (a) 72 pin SIMM (b) 30 pin SIMM 2.2.2. DIMM’ ler (Dual In-line Memory Module)
- 2.2.3.SODIMM’ ler Şekil 2.6: (a) 72 pin SIMM (b) 168 pin DIMM
- Şekil 2.7: (a) 72 pin SO DIMM (b) 144 pin SO DIMM
- Şekil 2.8: Ön bellekler yerleşimi
- 2.2.5.Özel Boyutlular RIMM
- SO-RIMM
- Şekil 2.9: RIMM ve C-RIMM bellek modüllerinin yerleştirilmesi
- UYGULAMA UYGULAMA FAALİYETİ İşlem Basamakları
DEĞERLENDİRME Cevaplarınızı cevap anahtarı ile karşılaştırınız. Doğru cevap sayınızı belirleyerek kendinizi değerlendiriniz. Yanlış cevap verdiğiniz ya da cevap verirken tereddüt yaşadığınız sorularla ilgili konuları faaliyete geri dönerek tekrar inceleyiniz.
22
AMAÇ ÖĞRENME FAALİYETİ–2 ÖĞRENME FAALİYETİ-2 Uygun ortam sağlandığında ana kart üzerine bellek modüllerini takabileceksiniz. ARAŞTIRMA Bu faaliyet öncesinde yapmanız gereken öncelikli araştırmalar şunlardır: Bilgisayar anakartına eleman bağlantılarında nelere dikkat etmeliyiz. Statik elektrik nedir ve elektronik devre elemanlarına etkilerini araştırınız. Araştırma işlemleri için internet ortamı ve belleklerin satıldığı mağazaları gezmeniz gerekmektedir. Bellek çeşitleri ve amaçları için ise yetkili kişilerden ön bilgi edininiz. 2. BELLEK MONTAJI Bilgisayarınız için yeni bellek satın aldınız. Şimdi onu bilgisayarınıza takmanız gerekiyor. Bu bölüm, size bellek modülünüzü takarken kılavuzluk edecek ve olası sorunlar için başvurabileceğiniz kaynakları gösterecektir.
kasasını açmanız ve bellek yuvalarını bulmanız gerekir. Bu işlemler sırasında bazı kablo ve çevre birimlerini yerinden çıkarmanız ve sonra yeniden takmanız gerekebilir. Kullanım kılavuzu sayesinde bu işlemleri hatasız yapabilirsiniz. Ayrıca kılavuzda sizin bilgisayarınıza özgü bazı donanımlarda gösterilmiş olabilir.
tornavida, parmaklarınız için çok küçük olan bellek yuvaları içindeki tırnaklar için oldukça elverişlidir.
birimlerini kapatmanız gerekmektedir. Gücü açık bırakarak çalışmanız, bilgisayarınız ve diğer bileşenlerin arızalanmasına sebep olabilir. 23

Belleğin takılması: Günümüzde kullanılan bilgisayarlar, aşağıda belirtilen bellek modülleri standartlarına uygun yuvalara sahiptirler: Masaüstü, iş istasyonu ve sunucular · 72-pin SIMM · 168-pin DIMM · 184-pin RIMM Notebook ve taşınabilir bilgisayarlar 144-pin SO DIMM Bilgisayar ya da ana karta bağlı olarak bellek yuvaları farklı yerlerde olabilir; ama yuvalar her zaman aynıdır ve bellek her zaman aynı şekilde takılır. Sistem kullanım kılavuzunuza bakarak bellek yuvalarının yerini, belleği takabilmek için herhangi bir bileşenin çıkarılıp çıkarılmayacağını öğreniniz.
2.1. Statik Elektriğin Bellek Modüllerine Zararları (ESD- Elektrostatik Deşarj) İnsan vücudu, çevresindeki birçok şeyden devamlı surette elektrikle yüklenir. Kuru bir havada çıplak ayağı yün halıya sürtmek insana 50.000 volt statik elektrik yükleyebiliyor. Belki şunu söyleyebilirsiniz: “Madem insan vücudunda 50.000 volt statik elektrik oluşabiliyor, niye bu elektrikle bir metale değdiğimizde çarpılmıyoruz?” Çünkü vücudumuzda taşıdığımız elektriğin akım gücü çok düşüktür. İki nesne arasındaki elektrik farkı ise transferin gücünü belirler. Bilgisayarda bulunan çipler, akım düşük olsa bile yüksek voltajda zarar görebilecek cihazlardır. Bilgisayardaki cihazlar genelde 6-12 volt gibi çok düşük voltajlarla çalışmak için tasarlanmıştır; yüksek bir voltajla karşılaştığında bozulabilir. Kötü tarafı, parçalara zarar verdiğinizi hiçbir şekilde hissedemezsiniz. Bu aylar, sonra çıkabilir. Genelde giderilemeyecek sorunlara neden olduğu için ağır mali külfet getirecektir. 24
ESD arızası üç sebepten dolayı meydana gelir: Aygıta direk elektrostatik boşalma(deşarj), aygıttan elektrostatik boşalma (deşarj) ve indüktif alanlardaki boşalmalar(deşarj).
dokunduğunda ESD vakası oluşabilir. Elektrostatiğe hassas bir cihazın üzerindeki elektrik yükünün boşalması da bir ESD vakasıdır. Bu, çoğunlukla cihaz bir yüzey üzerinde hareket ettiğinde veya paket içinde titreşime maruz kaldığında oluşur.
Çalışma alanındaki tüm malzemeleri (çalışma yüzeyi, kişiler, cihazlar vb.) aynı toprak seviyesine getirecek ortak bir topraklama noktasına bağlayarak ESD koruması sağlanabilir. Ortak topraklama noktası iki veya daha fazla topraklama ucunu aynı potansiyele getirmek için yapılan bağlantıdır.
elektrik üreten kaynaktır. Basit olarak yürüyen veya kart tamir eden biri binlerce volt statik elektrik üretebilir. Eğer bu enerji kontrol edilmezse, elektrostatik hassasiyeti (ESDS) olan cihazları kolaylıkla arızalandırabilir. Bu nedenle insanlar üzerindeki statik elektriği
topraklanmış bir bileklik, kişiyi toprak potansiyeline yakın bir seviyede tutar. Çalışma alanı içindeki kişiler ve objeler, aynı potansiyel seviyesine sahip oldukları için riskli bir deşarj oluşmayacaktır. Bileklikler, günlük olarak test edilmeli ve gözlemlenmelidir.
Ana kartlarımızdaki bellek soketlerine yerleştirdiğimiz baskı devreleri, ana karta bağlandıkları veri yolunun genişliğine göre DIMM (Dual Inline Memory Module) ve SIMM (Single Inline Memory Module) gibi kısaltmalarla adlandırıyoruz. Bugünlerde en popüler olanı, üzerinde genellikle bant genişliği yüksek ve dolayısıyla daha geniş veri yoluna ihtiyaç duyan DDR bellek yongalarını barındıran DIMM'lerdir. Dizüstü bilgisayarlarda kullanılan DIMM'ler fazla yer kaplamamaları için küçük olduklarından SO-DIMM (Small Outline Dual Inline Memory Module) yani küçük izdüşümlü RAM adını alıyorlar. 25
devre levhasıdır. SIMM’ler ile bellek yongaları modüler devre plakaları üzerine yerleştirilerek ana kart üzerindeki bellek yuvalarına takılıp çıkartılabiliyordu. SIMM kullanıcıya iki avantaj sunar: Kolay montaj ve ana kart üzerinde az yer kaplama. Dik olarak yerleştirilen SIMM, yatay olarak yerleştirilen DIMM’den daha az yer kaplar. Bir SIMM üzerinde 30 ile 200 arasında pin bulunur. SIMM’in bir yüzeyinde bulunan kurşun lehimler, elektriksel olarak birbirine bağlı olacak şekilde yerleştirilmiştir.
32 bit’lik veriler hâlinde okumaya başlayınca bir kerede 32 bit veri sağlayabilen daha geniş SIMM’ler geliştirildi. Bu iki farklı SIMM türünü birbirinden ayırabilmenin en kolay yolu, pin ya da konnektörlerin sayısına bakmaktır. İlk SIMM’ler de 30 pin vardır. Daha sonra üretilen SIMM’ler de ise 72 pin bulunmaktadır. Bu yüzden 30-pin SIMM ve 72-pin SIMM şeklinde de adlandırılırlar. Şekil 2.4: Pin yapılarına göre SIMM’ler 30-pin SIMM ve 72-pin SIMM arasındaki bir diğer önemli fark da; 72-pin SIMM’in 30-pin SIMM’den 1,9 cm kadar uzundur ve pin’lerin olduğu kısımda plakanın ortasında bir çentik vardır. Aşağıdaki resimde iki farklı SIMM tipi görülmektedir.
26

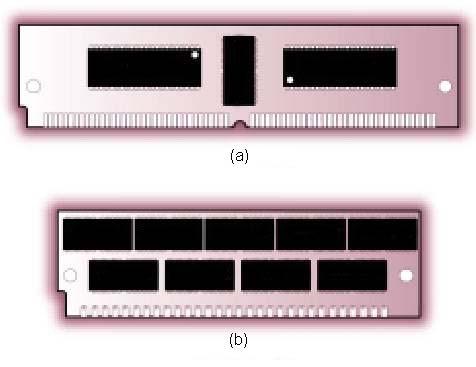

Şekil 2.5: (a) 72 pin SIMM (b) 30 pin SIMM 2.2.2. DIMM’ ler (Dual In-line Memory Module) DIMM, SIMM’e oldukça benzemektedir. Tıpkı SIMM’ler gibi birçok DIMM belleklerde yuvalarına dikey olarak yerleştirilir. İki bellek türü arasındaki temel fark: SIMM’de PCB’nin iki yüzündeki pinlerin elektrik temasını birlikte alması, DIMM’de ise PCB’nin iki yüzündeki pinlerin elektrik temasını ayrı ayrı almasıdır. 168-pin DIMM’ler, bir defada 64 bit veri aktarımı yaparlar ve genellikle 64-bit ya da geniş veri yolunu destekleyen sitemlerde kullanılırlar. 168-pin DIMM’ler ile 72-pin SIMM’ler arasında bazı fiziksel farklar şöyle sıralanabilir: Modül uzunluğu, modül üzerindeki çentik sayısı, modülün yuvaya takılma biçimi. Bir diğer önemli fark olarak da 72- pin SIMM’lerin yuvaya hafif bir açı ile yerleştirilmesi, buna karşın 168-pin DIMM’lerin bellek yuvasına tam olarak oturması ve ana kart yüzeyine göre tam dik konumda olmasıdır. Aşağıdaki resimde 168-pin DIMM ve 72-pin SIMM arasındaki fark gösterilmektedir.
27

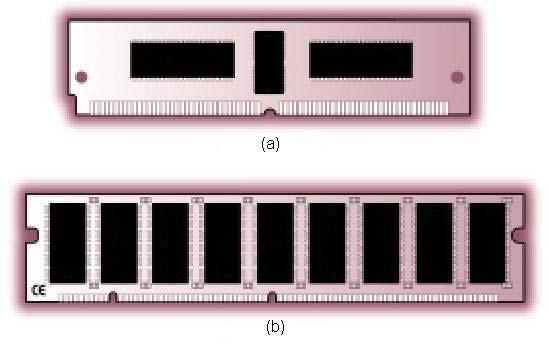

2.2.3.SODIMM’ ler Şekil 2.6: (a) 72 pin SIMM (b) 168 pin DIMM Genellikle notebook bilgisayarlarda kullanılan bellek tipine Small Outline DIMM ya da kısaca SO DIMM adı verilir. DIMM ile SO DIMM arasındaki fark, adından da anlaşılacağı gibi SO DIMM’in notebook bilgisayarlarda kullanılacağı için standart DIMM’den daha küçük olmasıdır. 72-pin SO DIMM 32 bit’i ve 144-pin SO DIMM 64 bit’i destekler. Şekil 2.7: (a) 72 pin SO DIMM (b) 144 pin SO DIMM 28
2.2.4. Ön Bellek (CACHE MEMORY) Ön bellek, işlemcinin hemen yanında bulunan ve ana belleğe oranla çok düşük kapasiteye (genellikle 1MB'dan az) sahip olan bir yapıdır. Cache bellek, işlemcinin sık kullandığı veri ve uygulamalara en hızlı biçimde ulaşmasını sağlamak üzere tasarlanmıştır. İşlemcinin ön belleğe erişmesi, ana belleğe erişmesine oranla çok kısa bir süredir. Eğer aranan bilgi, ön bellekte yoksa işlemci ana belleğe başvurur. Bunu şöyle açıklayabiliriz: Yiyecek bir şeyler almak için markete gitmeden önce buzdolabını kontrol edersiniz, eğer istediğiniz yiyecek dolapta varsa markete gitmezsiniz, yoksa bile olup olmadığını anlamak sizin bir anınızı alır. Ön bellek kullanımında tüm programlar, bilgiler ve veriler için geçerli olan temel prensip "80/20" kuralıdır. %20 oranındaki hemen kullanılan veri ve işlem zamanının %80'ini kullanır. Bu %20'lik veri e-posta silmek ya da göndermek için şifre girme, sabit diske dosya 29
kaydetme ya da klavyede hangi tuşları kullanmakta olduğunuz gibi bilgileri içermektedir. Bunun tersi olarak geri kalan %80'lik veri de işlem zamanının %20'sini kullanır. Ön bellek sayesinde, işlemci tekrar tekrar yaptığı işlemler için zaman kaybetmez.
Ön bellek, adeta işlemcinin "top 10" listesi gibi çalışır. Bellek kontrolörü, işlemciden gelen istemleri önbelleğe kaydeder. İşlemci her istemde bulunduğunda ön belleğe kaydedilir ve en fazla yapılan istem listenin en üstüne yerleşir. Buna "cache hit" adı verilir. Ön bellek dolduğunda ve işlemciden yeni istem geldiğinde sistem, uzun süredir kullanılmayan (listenin en altındaki) kaydı siler ve yeni istemi kaydeder. Böylece sürekli kullanılan işlemler, daima ön bellekte tutulur ve az kullanılan işlemler ön bellekten silinir.
satılmaktadır. Bunun yanı sıra ön bellek, işlemci üzerinde ana kart üzerinde ve/veya anakart üzerinde işlemci yakınında bulunan, ön bellek modülünü barındıran ön bellek soketi hâlinde de bulunabilir. Ne şekilde yerleştirilmiş olursa olsun ön bellek, işlemciye yakınlığına göre farklı seviyeler ile adlandırılır. Örneğin, işlemciye en yakın ön bellek Level 1 (L1-Birincil Ön Bellek-Primary Cache), bir sonraki Level 2 (L2-İkincil Ön Bellek-Secondary Cache), sonraki L3 biçiminde adlandırılır. Bilgisayarlarda ön bellekler dışında da, ön belleğe alma işlemi yapılır. Şimdi şunu merak ediyor olabilirsiniz, ön bellek madem bu kadar yararlı bir yapı, neden bütün belleklerde kullanılmıyor? Bunun bir tek sebebi var. Ön belleklerde SRAM bellek yongaları kullanılır. Bu yongalar hem çok pahalıdırlar hem de belleklerde şu anda kullanılan DRAM'e kıyaslandığında aynı hacimde daha az veri depolayabilmektedir. Ön bellek sistemin performansını artırır; ancak bu işlevi belli bir noktaya kadar sürdürebilir. Ön 30
belleğin sisteme asıl faydası, sık yapılan işlemleri kaydetmektir. Daha yüksek kapasiteli önbellek, daha fazla veri depolayabilecektir; ancak sık kullanılan işlemlerin sayısı sınırlıdır. Yani belli bir seviyeden sonra önbelleğin geri kalan kapasitesi, arada sırada kullanılan işlemleri depolamak için kullanılır. Bunun da sisteme ve kullanıcıya hiçbir faydası olmaz. 2.2.5.Özel Boyutlular RIMM işlemci üretici firmalar CPU’larının saat hızında GHz sınırını çoktan aşmıştır. Bu üreticilerden Intel yeni işlemcisini tasarlarken daha önceleri üzerinde oynayarak yeni işlemciler çıkardığı temel Pentium Pro çekirdeğini rafa kaldırmış, nerdeyse sıfırdan x86 çekirdeği geliştirmiştir. Yeni işlemci gelişirken GHz mertebesindeki CPU saat hızına RAM’lerin yetişmesinin imkânsız olduğunu görmüş ve RAM modül mimarisinde yenilik getirmenin yollarını aramıştır. Sonunda yeni işlemci ve Rambus belleğini geliştirmiştir. Bu yeni bellekler, yeni bir modül üzerine yerleştirilmiş ve adı RIMM olmuştur.
RIMM’ler, verileri 16-bitlik paketler hâlinde aktarırlar. Hızlı erişim ve aktarım hızı nedeniyle modüller daha fazla ısınır. Modülün ve yongaların aşırı ısınmasını önlemek için RIMM modüllerinde modülün her iki yüzünü kaplayan “ısı dağıtıcısı” adı verilen alüminyum kılıf kullanılır.

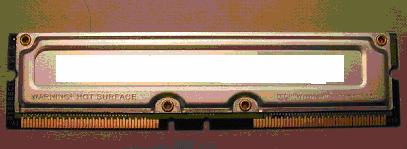

bulunan RIMM slotlarına RDRAM’ları taktıktan sonra boş kalan slotlara C-RIMM modüllerini takmalısınız. Bu sayede, RDRAM sinyalleri sonlandırılacak ve sistemin çalışması için uygun bir ortam oluşmuş olacaktır. Eğer RIMM slotlarının hepsi dolu ise, C- RIMM modüllerine gerek kalmayacaktır. Eğer boşta RIMM modülleri var ise, C-RIMM modüllerini kullanmak zorundasınız. Resim 2.1: RIMM bellek 31
Şekil 2.9: RIMM ve C-RIMM bellek modüllerinin yerleştirilmesi 32

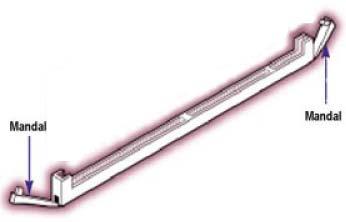

UYGULAMA UYGULAMA FAALİYETİ İşlem Basamakları 1. Bellek modülü tırnaklarını açmak 2. Modülü yuvaya yerleştirmek
3. Slot tırnakları kapatmak 33
1. Statik elektrik yükünü üzerinden boşalttığına emin olunuz. Gerekirse ESD bileklik kullanınız. 2. Modülü yuvaya hafif açılı olacak şekilde yerleştirin. Modülün yuvaya girdiğinden emin olunuz. Eğer modülü yuvaya sokmada sorun varsa, modülü ve yuvayı kontrol ediniz. Modüldeki çentiğin yuvadaki plastik hat ile aynı hizada olup olmadığını kontrol ediniz. Modülü yuvaya takarken fazla bastırmayınız. Eğer fazla güç kullanırsanız modül ve yuvanın bozulmasına sebep olabilirsiniz. 3. Modülün yuvaya oturduğundan emin olduktan sonra modülü hafifçe yukarı çevirerek yuvanın iki yanındaki klipslerin "klik" sesi çıkararak kapanmasını sağlayınız. Yüklə 410 Kb. Dostları ilə paylaş:
|
