ÇOCUK OYUN SETLERİ TEKNİK ÖZELLİKLERİ


TAŞIYICI KONSTRÜKSİYON


  • Min.114 mm. Çaplı minimum 2.5 mm et kalınlığında galvaniz borudan oluşturulacaktır.

( SICAK DALDIRMA GALVANİZ TS 914)

  • Bu boruların üst noktaları boru içerisinde su ve nem girmeyecek şekilde detaylandırılmış yarım küre formunda, min.6 mm. Et kalınlığında, enjeksiyon kalıpla şekillendirilmiş renkli plastik kapaklarla kapatılacaktır.

  • Yatay ve düşey 114 mm. çapındaki profillerin birbirlerine bağlantı noktaları dik açı oluşturulacak şekilde enjeksiyon yöntemi ile yapılmış polyemid esaslı veya alüminyum döküm olarak imal edilmiş kiriş bağlantı kelepçeleriyle bağlanacaktır.

POLİETİLEN ÜRÜNLER HAMMADDE ÖZELLİKLERİ

  • Alçak veya orta yoğunluklu lineer polietilen (LLDPE-Lineer Low Density Polyethylene)

  • Polietilen ürünlerde renk solmasını önlemek için polietilen ürünleri renklendirmek için kullanılan masterbatch boyaların “Işık Haslığı” test değeri 6 veya üzeri olmalıdır.(İdarenin isteğiyle; kullanılan boyanın ışık haslığı ve skalası ile ilgili ISO 105 B02 standardına göre akredite edilmiş laboratuardan analiz raporu istenebilir.)

  • Ürün et kalınlığı malzemenin basınca ve sürtünmeye maruz kalan noktalarında minimum ≥ 6 mm, herhangi bir basınca maruz kalmayan bariyer ve gölgelik amaçlı ürünlerde minimum ≥ 4 mm olmalıdır

  • Yüklenici firma, muayene sırasında min. 50 mm ye kadar ölçüm yapabilen ses dalgalarıyla kalınlık ölçme cihazı getirmelidir. Bu cihazla plastik veya metal parçaların et kalınlıkları ölçülecek olup istenilen kriterlere uygun olmayan ürünler kabul edilmeyecektir.

ELEKTROSTATİK BOYA


  • Tüm metal aksam imalat yapıldıktan sonra, elektrostatik sistemde metalin güneşle ısınmasını önleyen polyester esaslı toz boya ile kaplandıktan sonra 200 - 220 derece sıcaklıktaki fırında 10 dakika süreyle pişirilerek boya işleminden geçirilmelidir.


ANKRAJLAR

  • Kare ve altıgen oyuncak kulelerinin ankrajları tek parça olarak imal edilecektir.

  • Her bir ankraj borusu lokal olarak, ankraj kesit resminde görüldüğü gibi betonlanacaktır.

  • Ankraj boyları min.300mm. olacaktır ve atılacak beton çapı min. 500mm. olmalıdır. Ankraj beton kesiti resimdeki gibi olacaktır. Üst taraf daha dar ve 45derece açı ile 500mm. çapa ulaşacaktır. Açılı yüzeylerin diğer yüzeylerle kesiştiği noktalar çap 100mm. radüslü olmalıdır.

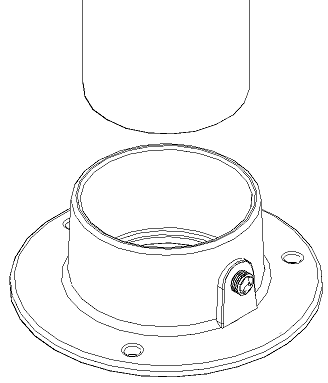

BETON ÜSTÜ FLANŞLI ANKRAJ TEKNİK ÖZELLİKLERİ

  • Kırılma ve çatlamalara karşı ‘’Sfero’’ döküm olarak imal edilmelidir

  • Dış ölçüler 215 mm çapında, 75 mm yüksekliğinde ve 3.250 kg ağırlığında olmalıdır.

  • Bağlı olduğu boruyu yere 90 derece diklikte konumlandıracak şekilde dizayn edilmiştir olmalıdır. Boru yüzeyine M12X15 ölçülerinde imbus cıvata ile yandan sabitlenmelidir

  • Beton yüzeyine gerektiğinde ya da istendiğinde 1 veya 3 adet çakma dübel ile montaj yapılmalıdır

  • Yüzeyi ‘’Elektro statik toz boya veya epoksi boya ile kaplanmalıdır.

DÜZ KAYDIRAK TEKNİK ÖZELLİKLERİ

  • 110-160-210 \ ±10 cm yüksekliğindeki platformlardan max.40 ̊ eğimli inecek şekilde tasarlanacaktır.

  • Üstte çocukların kaydırağa güvenli girişini sağlayacak polietilen bariyer ve aşağıda çocuğun hızını kesecek şekilde 1,1 mt. yükseklik için min 35 cm.,1,6 mt. yükseklik için min. 45 cm, 2,1 mt. yüksekliğinde kaydırak için min.50 cm uzunluğunda düzlemi bulunacaktır.

  • Yan duvarları min. 15 cm yüksekliğinde olacaktır.

  • Kaydırağın kayma bölümünün genişliği min. 65 cm+/-10cm olacak şekilde polietilen malzemeden tek parça olarak imal edilecektir.

  • Altta yere sabitlenmek üzere metal ayak bağlantı yeri olacaktır.

  • En altta min.27 mm x 2 mm borularla veya dengi metal ayaklarla yere gömülerek betonlanacaktır.

  • Kaydıraklar çift cidarlı olacaktır.

  • Kaydıraklar tek parça olarak imal edilecektir ve nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir

  • h:110 cm kaydırak; min.23kg, h:160 cm kaydırak; min.33kg, h:210 cm kaydırak; min. 50kg ağırlığında olmalıdır.


h=160 CM SPİRAL KAYDIRAK

  • 160 \ ±10 cm yüksekliğindeki platformdan merkezindeki min. Ø76 mm profil boruya sarmal şekilde kalıplanmış, kendinden renkli polietilenden imal olarak, üstte çocukların kaydırağa güvenli girişini sağlayacak teknik şartname ve tasarımlarda belirtilen şekilde polietilenden mamul bariyerler bulunacaktır.

  • Spiralin ortasından sarmal şekilde tamamına girmiş olan Ø 76 lık boru, zemine 60cm. beton atılacaktır.

  • Kayılan bölümün yan yüzeylerinin yüksekliği min. 15cm olmalıdır; ve kayma eğimi ortalama 40 ̊ yi geçmemelidir.

  • Kaydırağın çıkış noktasına göre dönme ya da tur sayısı min. 1 tur olmalıdır. Çıkış bölümü açısı platforma göre 90 ̊ olacak şekilde tasarlanmalıdır.

  • Üstte platforma, altta ise merkezindeki taşıyıcının uzantısı ankraj olarak yere monte edilerek betonlanacaktır.

  • Spiral kaydıraklar tek parça olarak imal edilmelidir ve nihai ürünün yüzeyinin pürüzsüz olması için alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir.

  • Kaydırak için verilen min. ölçülere bağlı kalınarak farklı şekil ve modeller de idarece kabul görebilecektir. Spiral kaydırağın rengi isteğe bağlı olarak idarenin istediği renklerde kendinden renkli olarak üretilebilecek şekilde olmalıdır. h: 160 \ ±10 cm spiral kaydırak min.47 kg ağırlığında olmalıdır.


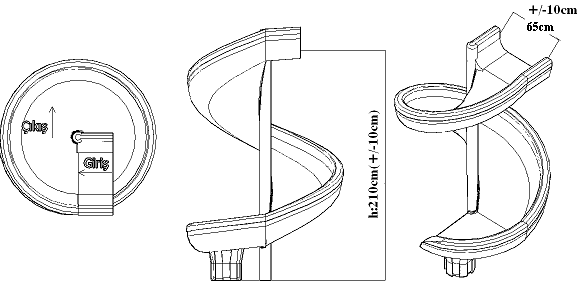

h=210cm SPİRAL KAYDIRAK

  • 210 \ ±10 cm yüksekliğindeki platformdan merkezindeki min. Ø76 mm profil boruya sarmal şekilde kalıplanmış, kendinden renkli polietilenden imal olarak, üstte çocukların kaydırağa güvenli girişini sağlayacak teknik şartname ve tasarımlarda belirtilen şekilde polietilenden mamul bariyerler bulunacaktır. Spiralin ortasından sarmal şekilde tamamına girmiş olan Ø 76 lık boru, zemine 60cm. beton atılacaktır.

  • Kayılan bölümün yan yüzeylerinin yüksekliği min.15cm. olmalıdır ve kayma eğimi ortalama 40 ̊ yi geçmemelidir.

  • Kaydırağın çıkış noktasına göre dönme ya da tur sayısı min.1,20 tur olmalıdır. Çıkış bölümü açısı platforma göre 90 ̊ olacak şekilde tasarlanmalıdır.

  • Üstte platforma, altta ise merkezindeki taşıyıcının uzantısı ankraj olarak yere monte edilerek betonlanacaktır.

  • Spiral kaydıraklar tek parça olarak imal edilmelidir ve nihai ürünün yüzeyinin pürüzsüz olması için alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir,

  • h: 210 \ ±10 cm spiral kaydırak min.50 kg ağırlığında olmalıdır.


h=260cm SPİRAL KAYDIRAK

  • 260 \ ±10 cm yüksekliğindeki platformdan merkezindeki min. Ø114 mm profil boruya sarmal şekilde kalıplanmış, kendinden renkli polietilenden imal olarak, üstte çocukların kaydırağa güvenli girişini sağlayacak teknik şartname ve tasarımlarda belirtilen şekilde polietilenden mamul bariyerler bulunacaktır.

  • Kayılan bölümün eğimi ortalama 40 ̊ yi geçmemelidir.

  • Kaydırağın çıkış noktasına göre dönme ya da tur sayısı min.1,70 tur olmalıdır. Çıkış bölümü platforma göre tersten 270 ̊ de olacak şekilde tasarlanmalıdır. Kaydırak yan yüzeylerinin yükseklikleri min. 25cm., kayma yüzeyinin genişliği min.65cm. olmalıdır.

  • Üstte platforma, altta ise merkezindeki taşıyıcının uzantısı ankraj olarak yere monte edilerek beton atılacaktır.

  • Spiral kaydıraklar tek parça olarak imal edilmelidir ve nihai ürünün yüzeyinin pürüzsüz olması için alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir

  • h: 260 \ ±10 cm spiral kaydırak min. 95 kg ağırlığında olmalıdır.




Min. 47 kg. Min.50 kg





Min.95 kg


SPİRAL KAYDIRAK BARİYERLERİ

  • Teknik çizime ve metraj listesine bağlı kalmak şartıyla oyun grubunda kullanılan spiral kaydırağa güvenli girişi sağlamak amacıyla polietilenden mamul bariyerlerdir.

  • 1.5 ve 2m yükseklikteki spiral kaydıraklarda kullanılmak üzere dizayn edilecektir. Min. 15 kg ağırlığında olmalıdır.

  • Polietilen ürün bitiminden, platform boyunca sağda ve solda olmak üzere metal korkuluklar ile montaj tamamlanacaktır.

  • Kaydırak giriş kesitini kavrayacak şekilde, alttan platform ile PE ürün bitiminden metal korkuluklar ile cıvata-somun yardımı ile sabitlenecektir; gizli detayı olmayan birleştirmeler plastik kapaklar ile gizlenecektir.

  • 210 cm.(+/-10cm) Spiral kaydırak korkuluğu çocukların kaydırağa girişte yan ve üst taraflardan aşağıya düşmesine engel olacak şekilde tasarlanmış ve min. 29 kg ağırlığında olmalıdır

  • 260 cm. (+/-10cm) Spiral kaydırak korkuluğu çocukların kaydırağa girişte yan ve üst taraflardan aşağıya düşmesine engel olacak şekilde tasarlanmış min. 40 kg ağırlığında olmalıdır

  • Spiral platform, spiral kaydırak ile platform arasında bağlantıyı ve güvenliğini sağlamak amacıyla kullanılacaktır.

  • Her bir parça çift cidarlı olacaktır.




KEMER


  • Kendinden renkli polietilen malzemeden imal edilecektir

  • Malzemenin içine göçmesini, deformasyona uğramasını vb. engellemek amacı ile destekleyici özelliği olan kesitte tasarlanması gerekmektedir.

  • Kemer altındaki yuvalardan boruların üstüne oturtularak, boruya sabitlenecektir.

  • Kemer min. 9 kg olarak imal edilecektir.

  • Kemer için verilen min. ölçülere bağlı kalınarak farklı şekil ve modeller de idarece kabul görebilecektir.


TÜP KAYDIRAKLAR

  • 110-160-210-285-460\ ±10cm yüksekliğindeki platformlardan max.40 ̊ eğimli inecek şekilde tasarlanacaktır(Bu dirsek çift cidarlı olacak ve düz tünele giriş acısını sıfırlayacaktır. Teknik resimdeki şekle uygun olmalıdır).

  • Üstte çocukların kaydırağa güvenli girişini sağlamak amacıyla polietilen bariyer ve min.145 ̊ açılı dirsek yekpare olarak dökülecektir. Giriş korkuluğu platformdan 105cm.+/-10 yüksekliğinde olacaktır. Altta hızını kesecek şekilde açılı çıkış dirseği yer alacaktır.

  • Bu iki parça arasında lineer polietilen 138 cm, 40 cm, 80 cm v.b.boyutlardaki silindirler, kalıplar vasıtasıyla dökümü ile imal edilecektir.

  • Tüp kaydırağın üç parçasının birleştirilmesinde kullanılacak olan flanşlar yan yana getirilerek yüz yüze bastırma yapıldıktan sonra her bir daire şeklinde flanşlar üzerine 45º lik mesafelerde bulunan yerlere 11 mm çapında delinecek delikler neticesinde galvaniz kaplama imbus cıvata, somun ve rondelâ kullanmak şartı ile bağlantı sağlanacaktır. Bu bağlantı somunları plastik kapaklarla korumaya alınacaktır.

  • Altta yere sabitlenmek üzere metal ayak bağlantı yeri olacaktır.

  • Bunlar yüksekliklerine göre metal ayaklarla yere beton atılarak sabitlenecektir.

  • Silindir şeklindeki kaydırağın iç çapı 75 cm olacaktır.

  • Giriş ve çıkış dirsekleri çift cidarlı olmalıdır. .(alt ve üst yüzey kalıp görecektir)

  • Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir.

  • Tüm tüp kaydıraklar ve helezon tünel kaydırakların birleşim flanşları polietilen bileziklerle kapatılacak ya da bileziklerin kullanılmadığı yerlerde cıvata ve somunların dışarıda kalmasını engelleyecek plastik rondela ve rondela kapakları kullanılacaktır.

  • Düz tünel kaydıraklardaki çıkış kısımları düz ya da hayvan figürü görünümlü(ördek, kuş vb.) çıkış olmalıdır.

  • 200 cm üzerindeki yüksekliğe bağlanan kaydıraklarda tünel kaydıraklar platforma bağlandıktan sonra güvenlik gereği kaydırağın altında mutlaka destek borusu kullanılmalıdır. Bunlar aşağıdaki gibi olmalıdır.

h:285(+/-) cm düz tünel kaydıraklarda; 2,6 mt.(+/- 10 cm) uzunluğunda min.2 adet 4˝ destek borusu kullanılmalıdır.

h:460 cm düz tünel kaydıraklarda;200cm (+/-10cm) uzunluğunda min. 2 adet, 360 cm(+/-10cm) uzunluğunda 2 adet, 470 cm uzunluğunda min. 2 şer adet olmak üzere toplamda 6 adet 4˝destek borusu kullanılmalıdır.

  • h:110 cm tüp kaydırak; min. 70kg, h:160 cm için kaydırak; min.95kg, h:210 cm tüp kaydırak; min.120 kg, h:285 cm tüp kaydırak; min.202 kg, h:460 cm tüp kaydırak min. 343kg ağırlığında olmalıdır.



  • Mevcut teknik çizimler örnek olup oyun grubu modelinde var olan tünel modeli kullanılacaktır.


HELEZON TÜNEL KAYDIRAKLAR

  • 210 – 285 – 335 - 460 \ ± 10 cm yüksekliğindeki platformdan max.45 ̊ eğimli ve 360 ̊ dönerek min. Ø75cm. polietilen tünel borulardan kayarak çıkış ağzında min.30cm. yükseklikte ve min.40cm. düzlemden çıkacak şekilde oluşacaktır.

  • Üstte çocukların helezon tünel kaydırağa güvenli girişini sağlayan polietilen veya metal bariyerli olarak imal edilecektir.

  • Altta yere sabitlenmek üzere metal ayak bağlantı yeri olacaktır.

  • Helezon tünel kaydırak üstte bariyer vasıtası ile platforma, altta ise tünel çıkışı metal ayakları toprağa gömülerek sabitlenecektir.

  • Helezon tünel kaydırakların giriş ve çıkışı çift cidarlı olmalıdır.

  • Helezon tünel kaydıraklardaki çıkış kısımları düz ya da hayvan figürü görünümlü(ördek, kuş vb.) çıkış olmalıdır.

  • Helezon tünel kaydıraklarda kullanılması gereken destek boruları aşağıdaki gibi olmalıdır.

h:210 cm helezon kaydırakta; 1 adet 240 cm uzunluğunda 4˝destek borusu,

h:285cm(+/-10 cm) 90° dönüşlü helezon kaydırakta; 1 adet 230cm, 1 adette 190 cm uzunluğunda toplam 2 adet 4˝destek borusu kullanılmalıdır.

h:285cm(+/-10cm) 60° dönüşlü helezon kaydırakta; 1 adet 215 cm,1 adette 180 cm uzunluğunda toplam 2 adet 4˝destek borusu kullanılmalıdır.

h:335cm(+/-10 cm)360° dönüşlü helezon kaydırakta;1 adet 370 cm uzunluğunda,1 adet 240 cm uzunluğunda, 1 adette 200 cm uzunluğunda 3 adet 4˝ destek borusu kullanılmalıdır.

h:460cm(+/-10cm)’S’ helezon kaydırakta;1 adet 400 cm, 1adet 270 cm, 1 adet 220cm, 1 adet 170 cm uzunluğunda toplam 4 adet 4˝ destek borusu kullanılmalıdır.

h:460cm(+/-10cm)60° dönüşlü helezon kaydırakta; 1 adet 350 cm, 1adet 310 cm, 1 adet 220cm, 1 adet 180 cm uzunluğunda toplam 4 adet 4˝ destek borusu kullanılmalıdır.

h:460cm(+/-10cm)360° dönüşlü helezon kaydırakta; 1 adet 450 cm, 1adet 310 cm, 1 adet 270cm, 1 adet 200 cm uzunluğunda toplam 4 adet 4˝ destek borusu kullanılmalıdır.

h:460cm(+/-10cm)180° dönüşlü helezon kaydırakta; 1 adet 410 cm, 1adet 380 cm, 1 adet 280cm, 1 adet 220cm uzunluğunda toplam 4 adet 4˝ destek borusu kullanılmalıdır.

  • h:210 cm.(+/- 5cm) helezon kaydırak min.167kg, h:285kg (+/-5cm)helezon kaydırak min. 240 kg, h:cm (+/-5cm)helezon kaydırak min. 257 kg, h:460 cm (+/-5cm) helezon kaydırak min.340 kg. ağırlığında olmalıdır.


h:460 cm ‘S’ h:460 cm 360°Dönüşlü h:460 cm 60° Dönüşlü


460 cm 180 derece

h: 460 cm 180°Dönüşlü


  • Mevcut teknik çizimler örnek olup oyun grubu modelinde var olan helezon tünel modeli kullanılacaktır.


HELEZON TÜNEL KAYDIRAK ÇIKIŞ PARÇASI

  • Kayma yüzeyi 750cm.den büyük olan helezon ve tünel kaydırak çıkışlarında min.165cm.+/-10cm uzunluğunda çıkış kullanılmalıdır. Bu parça min.35 kg ağırlığında olmalıdır.

  • Kayma yüzeyi 750cm.den küçük olan helezon ve tünel kaydıraklarda min.130cm+/-10cm. olan çıkışlar kullanılmalıdır. Bu parçalarda hayvan figürü kullanılacaksa min. 40 kg ağırlığında olmalıdır, figürsüz çıkışlar min.23 kg ağırlığında olmalıdır. Tünel giriş parçasının eğimi TSE standartlarında verilen kayma açısına uygun olarak tek parça olarak imal edilecektir.

  • Altta yere sabitlenmek üzere metal ayak bağlantı yeri olacaktır ve bu metal ayaklar yere betonlanarak sabitlenecektir.)

  • Silindir şeklindeki iç yüzeylerinin iç çapı 75cm. olacaktır.(Tüp kaydırağın içinden kayarken çocukların sıkışmaması için)




ÇİFTLİ DALGALI KAYDIRAK TEKNİK ÖZELLİKLERİ



  • 110-160-210\ ±10 cm yüksekliğindeki platformdan max. 400 eğimle inecek şekilde tasarlanacaktır.

  • Üstte çocukların güvenle kaydırağa girişini sağlayacak metal/polietilen bariyer ve aşağıda çocuğun hızını kesecek 100 cm için 35 cm, 150cm için 45 cm, 200 cm için 50 cm uzunluğunda düzlemi bulunacaktır.

  • İki adet min. 40 cm oturma ve kayma yüzeyi arasındaki 15 cm yükseklikteki bölmeyle ayrılacaktır.

  • Dış yan duvarları 15 cm yüksekliğinde olacaktır.

  • Kaydırağın komple genişliği 110 cm+/-10cm olacak şekilde polietilen olarak imal edilecektir.

  • Kaydırak en alta min.27 mm x 2 mm profil borularla ve min.40x20x2 mm profillerle veya dengi metal ayaklar oluşturulacak şase ile betonlanacaktır.

  • Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir.

  • Kaydırak çift cidarlı ve h:150 cm min. 50 kg ağırlığında olacaktır. (alt ve üst kalıp yüzü görecektir.)


ÇİFTLİ DÜZ KAYDIRAK


  • 110-160-210 \ ±10 cm yüksekliğindeki platformdan max.40 0 eğimle inecek şekilde tasarlanacak.

  • Üstte çocukların güvenle kaydırağa girişini sağlayacak polietilen bariyer ve aşağıda çocuğun hızını kesecek 110cm için 35 cm, 160cm için 45 cm, 210cm için 50cm uzunluğunda düzlemi bulunacaktır.

  • İki adet min. 40 cm oturma ve kayma yüzeyi arasındaki min. 6cm yükseklikteki bölmeyle ayrılacaktır.

  • Dış yan duvarları 15 cm yüksekliğinde olacaktır.

  • Kaydırağın komple genişliği min. 110 cm(+/-10cm) olacak şekilde polietilen olarak imal edilecektir.

  • Kaydırak en alta min. 27mm x 2 mm profil borularla veya dengi metal ayaklarla oluşturulacak, şase ile betonlanacaktır.

  • Kaydırak çift cidarlı olacaktır. (alt ve üst kalıp yüzü görecektir.)

  • Kaydıraklar tek parça olarak imal edilmelidir ve nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir.

  • h :110 cm çiftli düz kaydırak min.41 kg. ağırlığında olmalıdır.

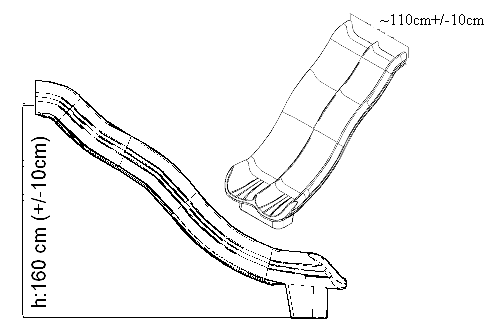

‘’S’’ KAYDIRAK

  • 160 \ ±10 cm. yükseklikteki platformlardan max. 40 ̊ eğimli inecek şekilde tasarlanacaktır.

  • Kaydırak formu yatay eksende sola ve sağa olmak üzere dalgalı olacaktır.

  • Üstte çocukların güvenle kaydırağa girişini sağlayacak polietilen bariyer ve aşağıda çocuğun hızını kesecek en az 30 cm. uzunluğunda düzlemi bulunacaktır.

  • Yan duvarları en az 15 cm yüksekliğinde olacaktır.

  • Kaydırağın genişliği min 65cm+/-10 cm olacak şekilde polietilen malzemeden tek parça olarak imal edilecektir.

  • Kaydırağın alt kısmında min. Ø27 mm borularla şase oluşturulacak, bu şase en alta gömülerek beton atılacaktır.

  • Kaydırak çift cidarlı olacaktır. (alt ve üst kalıp yüzü görecektir.)

  • Çıkış bölümü açısı platforma göre 90 ̊ olacak şekilde tasarlanmalıdır.

  • Kaydıraklar için verilen min. ölçülere bağlı kalınarak farklı şekil ve modeller de idarece kabul görebilecektir. Kaydıraklar idarenin isteği doğrultusunda kendinden renkli olarak, talep edilen renklerde üretilebilecek şekilde olmalıdır.

  • h :160 cm ‘S’ kaydırak min.45 kg ağırlığında olmalıdır.



3’ LÜ DALGALI KAYDIRAK

  • 110-160-210\ ±10 cm. yüksekliğindeki platformlardan max.40 ̊ eğimle inecek şekilde tasarlanacaktır.

  • Üstte çocukların güvenle kaydırağa girişini sağlayacak polietilen bariyer ve aşağıda çocuğun hızını kesecek min. 38 cm. uzunluğunda düzlemi bulunacaktır.

  • Oturma yüzeyi min. 55 cm.(+/- 10cm), dış yan duvarları min. 15 cm. yüksekliğinde olacaktır.

  • Kaydırağın alt kısmında min.Ø27 mm. çapında profil borularla veya dengi metal ayaklarla şase oluşturulacak, bu şase en alta gömülerek beton atılacaktır.

  • Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir.

  • Kaydırak çift cidarlı olacaktır. (alt ve üst kalıp yüzü görecektir.)

  • h:110 cm üçlü dalgalı kaydırak min.57 kg, h:160 cm üçlü dalgalı kaydırak min.75 kg, h:210 cm üçlü dalgalı kaydırak min.97 kg ağırlığında olmalıdır.





  • Mevcut teknik çizimler örnek olup oyun grubu modelinde var olan dalgalı kaydırak modeli kullanılacaktır.


TEKLİ EĞİMLİ KAYDIRAK

  • 110 \ ±10 cm. yükseklikteki platformlardan max.40 ̊ eğimli inecek şekilde tasarlanacaktır.

  • Üstte çocukların güvenle kaydırağa girişini sağlayacak polietilen bariyer ve aşağıda çocuğun hızını kesecek min 35 cm. uzunluğunda düzlemi bulunacaktır.

  • Yan duvarları min. 15 cm. yüksekliğinde olacaktır.

  • Kaydırağın genişliği min. 65 cm.(+/-10cm) olacak şekilde polietilen malzemeden tek parça olarak imal edilecektir.

  • En altta min.27 mm. x 2mm. profil borularla veya dengi metal ayaklarla yere gömülerek betonlanacaktır.

  • Kaydırak çift cidarlı olacaktır. (alt ve üst kalıp yüzü görecektir.)

  • Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir. h:110 cm +/-10 cm eğimli kaydırak min.25 kg ağırlığında olmalıdır.


ÇİFTLİ EĞİMLİ KAYDIRAK


  • 160 \ ±10 cm. yükseklikteki platformlardan max.40 ̊ eğimli inecek şekilde tasarlanacaktır.

  • Üstte çocukların güvenle kaydırağa girişini sağlayacak polietilen bariyer ve aşağıda çocuğun hızını kesecek min 35 cm. uzunluğunda düzlemi bulunacaktır.

  • Yan duvarları min. 15 cm. yüksekliğinde olacaktır.

  • Kaydırağın genişliği min. 110cm.(+/-10cm) olacak şekilde polietilen malzemeden tek parça olarak imal edilecektir.

  • En altta min.27 mm. x 2mm. profil borularla veya dengi metal ayaklarla yere gömülerek betonlanacaktır.

  • Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir.

  • Kaydırak çift cidarlı ve min. ağırlığı 60 kg olmalıdır. (alt ve üst kalıp yüzü görecektir.






KÖPRÜ KORKULUĞU


  • Teknik çizime ve metraj listesine bağlı olarak oyun gruplarında kullanılan min.160 cm köprü korkulukları çocuğun oyun elemanına güvenli girmesini sağlayacak şekilde kendinden renkli polietilen malzemeden imal edilecektir.

  • Bu korkuluklar üstten min. ¾” galvaniz borularla ve kelepçe sistemi ile 4” taşıyıcı borulara 2’şer kelepçe kullanılarak, alttan da setskur ve fiberli somun ile köprüye sağlı-sollu olacak şekilde sabitlenecektir.

  • Polietilen korkuluklar çift cidarlı olarak üretilecektir.

  • Polietilen korkuluklar bölmeli, hayvan figürlü vb. şekillerde olabilir.

  • Korkuluklar uç uca eklenerek daha büyük köprüler yapılabilir şekilde tasarlanmış olmalıdır.

  • ~160cm+/-10cm köprü korkuluğu min.30 kg ağırlığında olmalıdır.


KALE GÖRÜNÜMLÜ KÖPRÜ KORKULUĞU


  • Korkuluk, üstten min. ¾” galvaniz borularla ve kelepçe sistemi ile 4” taşıyıcı borulara 2’şer kelepçe kullanılarak, alttan da setskur ve fiberli somun ile köprüye sağlı-sollu olacak şekilde sabitlenecektir.

  • Polietilen korkuluklar çift cidarlı olarak üretilecek; ve idarenin belirlediği renklerde üretilecektir.

  • Polietilen korkuluklar 8 bölmeli olacak ve bölmeler min.6,5cm max.9cm olarak üretilecektir.

  • Ürün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir.

  • Korkuluk üzerindeki tüm detaylar uluslar arası güvenlik ve emniyet normlarına uygun biçimde tasarlanıp, üretilecektir.

  • Korkuluk min. 19 kg ağırlığında olmalıdır.


TÜP GEÇİT

  • İki platform arasında geçit sağlayacak şekilde hazırlanacak iki ucundan taşıyıcı konstrüksiyona monte edilecek.

  • Platforma polietilen bariyerlerle bağlanacaktır.

  • Silindir şeklindeki tüp geçidin boyu iki platformu birbirine bağlayacak şekilde olacaktır

  • İç çapı min. 75 cm. olacaktır.

  • Tüp geçitlerde platforma bağlantı yapılan polietilen bariyerler ile tünellerin bağlantılarında kullanılan cıvata, somun v.b malzemeler plastik kapaklarla kapatılmalıdır.

  • Tüp geçit min. 46 kg ağırlığında olmalıdır.


85 cm+/-5 cm TÜP GEÇİT




  • İki platform arasında geçit sağlayacak şekilde hazırlanacak iki ucundan taşıyıcı konstrüksiyona monte edilecek.

  • Platforma polietilen bariyerlerle bağlanacaktır.

  • Silindir şeklindeki tüp geçidin boyu iki platformu birbirine bağlayacak şekilde olacaktır

  • İç çapı min. 75 cm. olacaktır.

  • Tüp geçitlerde platforma bağlantı yapılan polietilen bariyerler ile tünellerin bağlantılarında kullanılan cıvata, somun v.b malzemeler plastik kapaklarla kapatılmalıdır.

  • ~95cm+/-10 cm tüp geçit min. 39 kg ağırlığında olmalıdır.


200cm EĞİMLİ TÜNEL;


  • 1 adet 60 derecelik dirsek ve 2 adet 30 derecelik dirsekler kullanılarak oluşturulan tüneldir.

  • Eğimli tünelin üç parçasının birleştirilmesinde kullanılacak olan flanşlar yan yana getirilerek yüz yüze bastırma yapıldıktan sonra her bir daire şeklinde flanşlar üzerine 45 derecelik mesafelerde bulunan yerlere 11 mm çapında delinecek delikler neticesinde galvaniz kaplama imbus cıvata, somun ve rondelâ kullanmak şartı ile bağlantı sağlanacaktır. Bu bağlantı somunları plastik kapaklarla korumaya alınacaktır.

  • Silindir şeklindeki tünel geçitlerin iç çapı en az 75 cm olacaktır.

  • Ara mesafesi 200cm olan platformlar arasında kullanılacaktır.

  • Dirsekler çift cidarlı ve yüzey kalitesinin iyi olması için alüminyum kalıplarla imal edilmiş olacaktır. (alt ve üst kalıp yüzeyi görecektir.)

  • Tünel geçitlerde kullanılan dirsekler çift cidarlı olarak tasarlanacak ve ayrıca yüzey kalitesinin yüksek olması için alüminyum kalıplarda imal edilecektir.

  • Tünel geçidi oluşturan plastik parçaların her biri farklı ya da aynı renklerde isteğe bağlı olarak idarenin istediği renklerde kendinden renkli olarak üretilebilecek şekilde olmalıdır.

  • Eğimli tünel min. 66 kg ağırlığında olmalıdır.


BÜYÜK TIRMANMA


  • 2 adet 60 derecelik dirsek ve 800mm ara parça kullanılarak oluşturulan tırmanmadır.

  • Tüp tırmanmanın üç parçasının birleştirilmesinde kullanılacak olan flanşlar yan yana getirilerek yüz yüze bastırma yapıldıktan sonra her bir daire şeklinde flanşlar üzerine 45º lik mesafelerde bulunan yerlere 11 mm çapında delinecek delikler neticesinde galvaniz kaplama imbus cıvata, somun ve rondelâ kullanmak şartı ile bağlantı sağlanacaktır. Bu bağlantı somunları plastik kapaklarla korumaya alınacaktır.

  • Tırmanmalar yüksekliklerine göre yere beton atılarak sabitlenecektir.

  • Silindir şeklindeki tırmanmaların iç çapı en az 75 cm olacaktır.

  • Giriş ve çıkış dirsekleri çift cidarlı ve yüzey kalitesinin iyi olması için alüminyum kalıplarla imal edilmiş olacaktır. (alt ve üst kalıp yüzeyi görecektir.)

  • Tünel tırmanmaların giriş ve çıkışı çift cidarlı olarak tasarlanacak ve ayrıca yüzey kalitesinin yüksek olması için alüminyum kalıplarda imal edilecektir.

  • Ayrıca tünel tırmanmaların içinde tırmanmayı sağlayıcı min. 6 adet kauçuk tırmanma basamakları bulunacaktır.

  • Tünel tırmanmayı oluşturan plastik parçaların her biri farklı ya da aynı renklerde isteğe bağlı olarak idarenin istediği renklerde kendinden renkli olarak üretilebilecek şekilde olmalıdır.

  • Min. 116 kg ağırlığında olmalıdır.


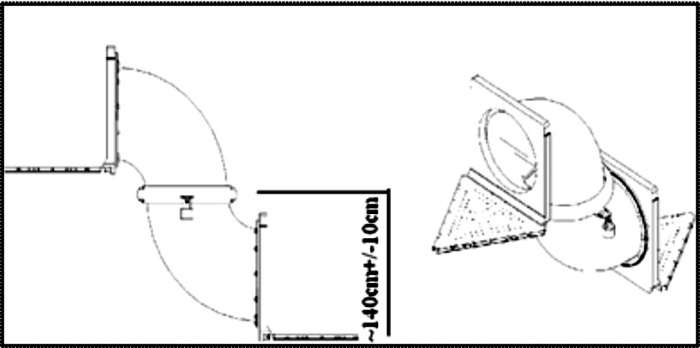

ARA KÜÇÜK TIRMANMA


  • 2 adet 90 derecelik dirsek kullanılarak oluşturulan tırmanmadır.

  • Oyun gruplarının platform ara kısımlarında kullanıldığı için, kelepçesinde yere ankrajlanmasını sağlayan manşon sistemi olacaktır.

  • Tüp tırmanmanın üç parçasının birleştirilmesinde kullanılacak olan flanşlar yan yana getirilerek yüz yüze bastırma yapıldıktan sonra her bir daire şeklinde flanşlar üzerine 45º lik mesafelerde bulunan yerlere 11 mm çapında delinecek delikler neticesinde galvaniz kaplama imbus cıvata, somun ve rondelâ kullanmak şartı ile bağlantı sağlanacaktır. Bu bağlantı somunları plastik kapaklarla korumaya alınacaktır.

  • Tırmanmalar yüksekliklerine göre yere beton atılarak sabitlenecektir.

  • Silindir şeklindeki tırmanmaların iç çapı en az 75 cm olacaktır.

  • Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir. (alt ve üst kalıp yüzeyi görecektir.)

  • Tünel tırmanmaların giriş ve çıkışı çift cidarlı olarak imal edilmelidir

  • Ayrıca tünel tırmanmaların içinde tırmanmayı sağlayıcı min. 4 adet kauçuk tırmanma basamakları bulunacaktır.

  • Tünel tırmanmayı oluşturan plastik parçaların her biri farklı ya da aynı renklerde isteğe bağlı olarak idarenin istediği renklerde kendinden renkli olarak üretilebilecek şekilde olmalıdır.

  • Min. 80 kg ağırlığında olmalıdır.

TIRMANMA


  • 2 adet 60 derecelik dirsek ve Ø34mm boru kullanılmış ara flanştan oluşan tırmanmadır.

  • Her bir flanşın birleştirilmesinde kullanılacak olan flanşlar yan yana getirilerek yüz yüze bastırma yapıldıktan sonra her bir daire şeklinde flanşlar üzerine 45 derecelik mesafelerde bulunan yerlere ~16 mm çapında delinecek delikler neticesinde galvaniz kaplama imbus cıvata, somun ve rondelâ kullanmak şartı ile bağlantı sağlanacaktır. Bu bağlantı somunları plastik kapaklarla korumaya alınacaktır. Dirsekler içerisinde kullanılan 60 shore sertliğinde ve kimyasal ölçümleri insan sağlığına zararsız kauçuklar sayesinde tırmanma sırasında kullanıcıya basma ve tutma unsurları yaratılacaktır.

  • Kauçuklar dirseklere her birine dört adet olacak şekilde cıvata somun yardımıyla bağlanacaktır. Ayrıca birleştirme sonrasında tüm bağlantı detayları plastik kapaklar ile gizlenecektir.

  • Ara flanş da kullanılan borular Ø34mm 2-3mm et kalınlığında galvaniz kaplı borudan imal edilip, boşluk mesafelerinin uluslar arası güvenlik ve emniyet normlarında olmasına dikkat edilecektir. Silindir şeklindeki tünel geçitlerin iç çapı en az 75 cm olacaktır.

  • Tırmanma ekipmanında kullanılan parçalar yüzey kalitesinin yüksek olması için alüminyum kalıplarda imal edilecektir. Tünel geçidi oluşturan plastik parçaların her biri farklı ya da aynı renklerde isteğe bağlı olarak idarenin istediği renklerde kendinden renkli olarak üretilebilecek şekilde olmalıdır.

  • Tırmanma elemanı min. 68 kg olmalıdır.

PLATFORM BARİYERLERİ

  • Platform bariyerleri bölmeli veya üzerlerinde; kurbağa, yengeç, kedi vb. figürlerinde kabartma desenli olabilir. Bu bariyerler min. ¾” galvaniz borularla ve kelepçe sistemi ile 4” taşıyıcı borulara bağlanarak sabitlenecektir.

  • Tüm bariyerler demonte olarak Ø 114 lük borulara bağlanacak olup istenildiğinde şekil değişikliğine müsait olacaktır. Bu ürünlerin genişlikleri teknik çizime uygun olarak min.105 cm x 110 cm +/-10cm olmalıdır.

  • Platform bariyerleri min. 9 kg ağırlığında olmalıdır.

  • Fanuslu bariyer için min.110cm x 110 cm +/-10 cm boyutlarında çift cidarlı ortasında min.Ø80 cm boşluk mevcut olup bu boşluk akrilik şeffaf camlar ile kapatılacaktır. Şeffaf fanus cam kalınlığı min 8mm olmalıdır.

  • Polietilenden mamul ahşap desenli oturma sıralı ve pencere modelleri platform bariyerleri min.110 cm x 145 cm +/- 10 cm boyutlarında olacaktır.

  • Eğer bu korkuluk oturma sıralı kullanılacaksa altta min.30x100 cm. boyutunda 2 çocuğun oturup rahatlıkla oyun oynayabileceği ve dinleneceği oturak kısmı olacaktır.

  • Gerektiğinde bariyer olarak kullanılabilecek şekilde oluşturulacaktır. Bariyerler min. 10 kg ağırlığında olmalıdır ve üzerinde farklı figür kabartmaları olmalıdır, örn. Fil, Palmiye vb.

  • Korkuluk üzerindeki tüm detaylar uluslar arası güvenlik ve emniyet normlarına uygun biçimde tasarlanıp, üretilecektir

  • Polietilen korkuluklar çift cidarlı olarak ve idarenin belirlediği renklerde üretilecektir.


POLİETİLEN FİGÜRLER (AĞAÇ, KELEBEK, ÇİÇEK, LEYLEK vb…)


  • Figürler, Ø114mm. profil boruya 10cm. geçirilerek civata ve somun bağlantısı ile sabitlenecek, platform üzerinden veya ayakta durma seviyesinden min.150 cm yüksekte olacak şekilde teknik şartname ve tasarımlarda belirtilen özelliklere uygun kendinden renkli polietilenden üretilecektir.

  • Figürler; Ağaç, kelebek, çiçek, farklı hayvan figürleri vb. görünüşlerde olacaktır.

  • Figürler çift cidarlı olacaktır.

  • Tüm figürler çocuklar asıldığında çocukların ağırlığını taşıyacak mukavet ve gerekli kesitlerde olacaktır.


PLATFORM, KAYDIRAK VE TÜNEL BARİYERLERİ (POLİETİLEN)

min. 10kg min. 13kg



min.20 kg min. 15 kg



  • Teknik çizime ve metraj listesine bağlı olarak oyun gruplarında kullanılan platform, kaydırak ve tünel bariyerleri, çocuğun oyun elemanına güvenli girmesini sağlayacak şekilde kendinden renkli lineer polietilen malzemeden yapılacaktır.

  • Bu bariyerler min. ¾” galvaniz borularla ve kelepçe sistemi ile 4” taşıyıcı borulara bağlanarak sabitlenecektir.

  • Tüm bariyerler demonte olarak Ø 114 lük borulara bağlanacak olup istenildiğinde şekil değişikliğine müsait olacaktır.

  • Oyun grubundaki görselliği tamamlaması açısından kaydırak girişlerindeki kemer genişliğinin figürsüz kaydırak girişlerinde min. 33cm +/-10cm, figürlü kaydırak girişlerinde min 56 cm +/- 10 olmalıdır.

  • Bu ürünlerin genişlikleri teknik çizime uygun olarak figürsüz kaydırak girişlerinde min.110 cm. +/-10 cm olmalıdır ve min. 10 kg ağırlığında, figürlü kaydırak girişlerinde min.120 cm+/- 10cm ve min.13 kg. ağırlığında ve min.110 cm+/- 10cm ve min.15 kg. ağırlığında olmalıdır.


KORKULUKLAR İÇİN CAM FANUS

  • 4mm kalınlığındaki sağlığa zararsız şeffaf flexiglass malzemeden vakum tekniği ile şekillendirilmiş olmalıdır.

  • Bağlanacağı Polietilen korkuluk flanş çapını kurtaracak şekilde CNC router tezgahlarda flanş çapı işlenmiş olmalıdır.

  • Polietilen korkuluk ile bağlantısı çevrede asgari 12 adet cıvata yardımı ile olmalıdır. Tüm bağlantı detayları PA6 malzemeden enjeksiyon tekniği ile üretilmiş plastik kapaklar ile gizlenmiş olmalıdır.

  • Bağlantıyı sağlayan somunlar Polietilen ürün içerisinde insert olarak kullanılmış olmalıdır.


ÇİFTLİ KAYDIRAK GİRİŞ BARİYERİ




  • Çiftli kaydıraklarda giriş korkuluğu olarak kullanılmış olmalıdır.

  • Polietilen malzemeden rotasyon tekniği ile çift cidar olacak şekilde tasarlanıp, üretilmiş olmalıdır.

  • Oyun grubu dikmelerine kelepçe yardımı ile bağlanmış; ayrıca kaydırak duvarlarını kavrayacak şekilde aşağıya basarak monte edilmiş olmalıdır. Böylece kaydırak ile beraber bütün bir görsel oluşturacaktır.

  • Tüm bağlantı, tasarım ve montaj detaylarında uluslar arası standart ve normlara dikkat edilmiş olmalıdır.

  • Alüminyum kalıplarda imal edilmiş olmalıdır.

  • Çiftli kaydırak giriş bariyeri min. 8 kg ağırlığında olmalıdır.


POLİETİLEN KÖPRÜ

  • Kendinden renkli polietilen malzemeden imal edilecektir.

  • Parçalar birbirine geçme(logo sistemi) yöntemi ile birleştirilerek tırmanmayı oluşturacak şekilde tasarlanmalıdır. Birbirlerine geçtiği yerlerden ½” boru ile parçalara hareket ve esneklik kazandırılmalıdır.

  • Ağırlığı min. 2kg. olacak şekilde imal edilecektir.


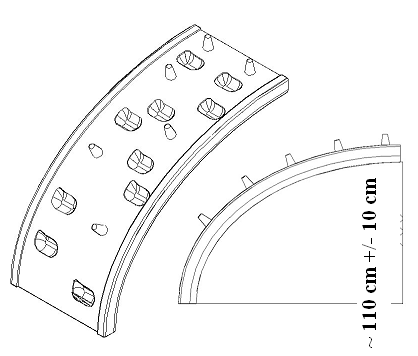

DİK TIRMANMA


  • Kendinden renkli polietilen malzemeden imal edilecektir.

  • 0 – 110 / ± 10cm. yükseklikteki platforma, çocukların tırmanarak erişimini sağlayacak ve oyuncağa güvenle girmelerini destekleyecek şekilde tasarlanacaktır.

  • Polietilen tırmanma min.36 kg ağırlığında olmalıdır.




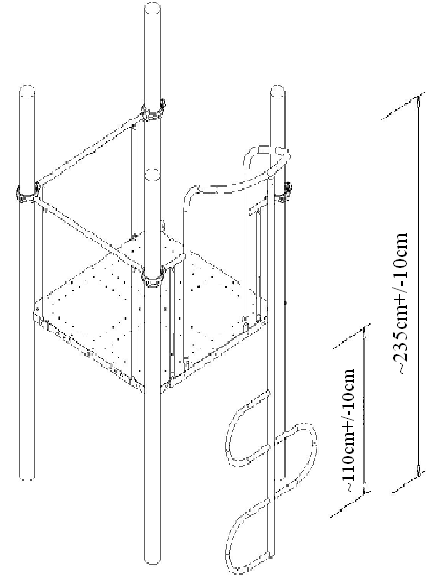

1mt ‘’S’’ TIRMANMA



  • S tırmanma Ø34 mm. ve et kalınlığı 2-4mm galvanizli borudan tasarlanıp, imal edilecektir.

  • Zemin hizasından 45cm derinliğinde ankraj atılıp, tırmanma borusunun diğer ucu, üst yuvaya cıvata somun ile bağlanacaktır. Ayrıca platform bağlantı deliklerine denk gelen korkuluk alt flanşı da bağlama elemanları ile sabitlenecektir.

  • S tırmanma 1m yükseklikteki platformlar için dizayn edilip, üretilecektir. Birbiri ile bağlanan ve kullanım gövdesinde bulunan tüm unsurların birleşim detayları gizlenecek veya plastik kapaklar ile kapatılacaktır.

  • Ürün, kullanıcı grubuna oyun sırasında farklı bir aksiyon sağlarken, tırmanma yetisi kazanmasına da yardımcı olacaktır.

  • Ürünün çevresi TSE 1176 standardına göre uygun zemin kaplaması ile kaplanacak veya diğer gereksinimler yerine getirilmelidir.


1mt. KAYMA BORUSU

  • 1m kayma borusu Ø42mm ve et kalınlığı 2-4mm galvanizli borudan dizayn edilip, üretilecektir.1m kayma borusu

  • Kayma borusunun bir ucu zeminden 45cm derinliğe ankrajlanıp, diğer ucu ise üst yuvaya cıvata, somun yardımı ile bağlanacaktır.

  • Kayma borusu korkuluklarının alt kısmında bulunan lama ise platform hizasına denk gelerek, cıvata, somun yardımı ile sabitlenecektir.

  • Birbiri ile bağlanan veya kullanım bölgelerinde bulunan tüm detaylar gizlenecek, kullanıcının bu konuda yaralanmasına izin vermeyecek şekilde olacaktır.

  • Ürünün çevresi TSE 1176 standartlarına göre uygun zemin kaplaması ile kaplanacak ve standartta yer alan diğer gereksinimler yerine getirilecektir.


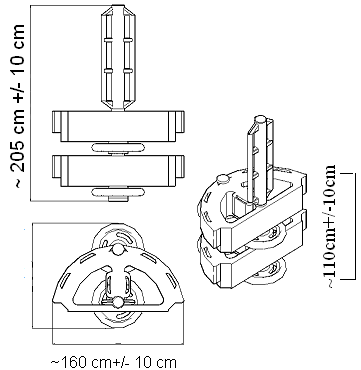

1M FRİZBİ TIRMANMA


  • Kendinden renkli polietilen malzemeden imal edilecektir.( 1m için ortalama 5 adet Polietilen ürün )100cmmm




  • Her frizbi arası ilgili kullanıcı grubunun antropometrik ölçüleri göz önünde tutularak standart rakamlar olacaktır.




  • 0 – 110 / ± 10cm. yükseklikteki platforma, çocukların tırmanarak erişimini sağlayacak ve oyuncağa güvenle girmelerini destekleyecek şekilde tasarlanacaktır.

  • Tırmanma frizbileri demonte olarak imal edilecek, isteğe bağlı olarak idarenin istediği renklerde aynı renk ya da farklı renklerde üretilebilecek şekilde olmalıdır.

  • Platforma çıkış ve giriş esnasında kolaylık olması bakımından frizbileri eksenleyecek şekilde çap 34mm et kalınlığı 2-3mm boru ve ayrıca platforma girişi düzenleyecek ve tutma borusuna bağlanacak çap 27mm ve et kalınlığı 2-3mm olan borulardan korkuluk kullanılacaktır.


100cm Ve 50 cm ARA MERDİVEN
merdiven tirmanma 50 cm ara152.01.06.12001 .jpgmerdiven-tirmanma-100 cm 152.01.06.12004.jpg

50cm ara merdiven 110cm ara merdiven

  • Kot farkı 60cm +/-10cm ve 110cm +/-10cm olan iki platform arasında kullanılmalıdır.

  • Tutma yerleri min.27mm çapında, min. 2-4mm et kalınlığında galvaniz borudan dizayn edilip, üretilmelidir.

  • Kullanılacağı platformların alın yüzeylerinden cıvata ve somun yardımı ile bağlanmalıdır.

  • 2 boru arası mesafe ve diğer detaylar TSEN 1176-1 standartlarında üretilmelidir.

  • Ürün galvaniz çelik borudan imal edilip, elektrostatik fırın toz boya ile fırınlanmalıdır.

TEKERLEK



  • Polietilen tekerlek, araç tekerleği formunda ve ölçülerinde olacaktır. Ayrıca çevre yüzeyinde lastiklerin yol tutuş performansını sağlayan girinti ve çıkıntılar olarak dizayn edilip, imal edilecektir.kamyon aks detayi 29




  • Oyun gruplarında kullanılırken üzerinde 6 adet M8 insert somun olacaktır; ve jant saçı üzerindeki kulaklar sayesinde PE tekerleğe monte olacaktır.




  • Oyun gruplarında herhangi bir yükü çekmek için değil, sadece görsel olarak kullanılacaktır. Yükü çeken aksam tekerleğin arkasında gizlenmiş olan ankraja gelecektir.

  • Salıncak oturağı olarak kullanıldığında, arka yüzeyinde 120 derece aralıklarla yerleştirilen kulaklara U kelepçe ve zincir ikilisi bağlanılarak salıncak gövdesine monte olacaktır.

  • PE tekerlek demonte olarak imal edilecek, isteğe bağlı olarak idarenin istediği aynı yada farklı renklerde üretilebilecek şekilde olmalıdır.

  • PE tekerlek, çift cidarlı ve Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir. (alt ve üst kalıp yüzeyi görecektir.)


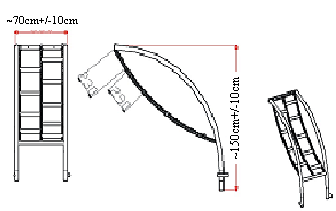

ZİNCİR MERDİVEN



  • Zincir merdiven tutamak boruları 2 yanda olup çap 42-43 mm et kalınlığı 2.5-3.5mm olan galvanizli borudan imal edilecektir.

  • Tutamak borularına, platform yüksekliğine uygun olarak gerekli olan kavis verilmelidir.

  • Tutamak borularının zemine bağlantısı ankrajlıdır.

  • Oyuncağın platformuna bağlantısı için 40x5 -galvanizli lama kullanılacaktır. Kullanılan zincirlerin tümü, hava ile temas eden her noktası korozyona karşı dirençli PLASTİK KAPLAMA yapılacaktır. (Bu plastik kaplama sıcaklığı 300 ̊C lık sıcaklıkda daldırma yöntemiyle yapılacak olup ayrıca sıcak kaplama öncesi 300 ̊C uygun plastik yapıştırıcılarla zincirlerin her noktasına yapıştırıcı sürülerek yapıştırılacak ve kalınlık her noktada min.2mm.olacak şekilde kaplanacaktır. Plastik yapıştırıcının zincirin her noktasına sürülerek uygulanması kaplamanın bağımsız olarak kopmasını engelleyecektir.)

  • Tırmanma kısmında 5mm kalibre galvanizli zincir 3 sıra halinde kullanılır. Kullanılan zincirler

  • Tırmanma zincirlerinin arasındaki basamak borular çap 33-34 mm et kalınlığı 3-4 mm galvanizli boru olup şaşırtmalı tarzda konumlandırılacaktır.

  • Zincir bağlantılarında 5/16” zincir kilidi kullanılacaktır.

  • Ürün komple elektro statik toz boya ile boyanacaktır.


POLİETİLEN YATAY TIRMANMA


  • Kendinden renkli polietilen malzemeden imal edilecektir.

  • Parçalar birbirine geçme(logo sistemi) yöntemi ile birleştirilerek vb.şekilde tırmanmayı oluşturacak şekilde tasarlanmalıdır. Birbirlerine geçtiği yerlerden ½” boru ile parçalara hareket ve esneklik kazandırılmalıdır.

  • 110 / ±10cm. yükseklikteki platformlara çıkmayı sağlayacak şekilde tasarlanmalıdır.

  • Tırmanma min.20 kg ağırlığında olmalıdır.





Dostları ilə paylaş:
  1   2   3   4
Orklarla döyüş:

Google Play'də əldə edin


Verilənlər bazası müəlliflik hüququ ilə müdafiə olunur ©muhaz.org 2017
rəhbərliyinə müraciət

    Ana səhifə
