Eğitimimizin Amacı

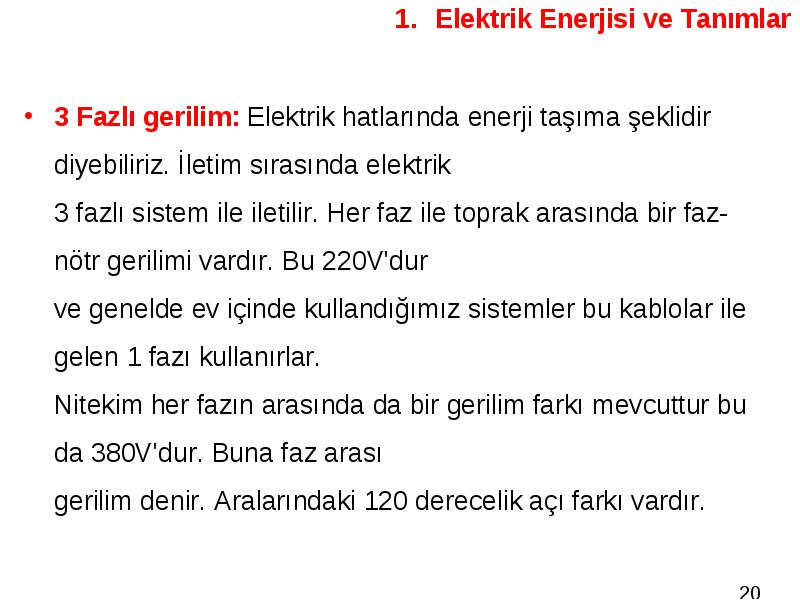

3 Fazlı gerilim: Elektrik hatlarında enerji taşıma şeklidir diyebiliriz. İletim sırasında elektrik 3 fazlı sistem ile iletilir. Her faz ile toprak arasında bir faz-nötr gerilimi vardır. Bu 220V'dur ve genelde ev içinde kullandığımız sistemler bu kablolar ile gelen 1 fazı kullanırlar. Nitekim her fazın arasında da bir gerilim farkı mevcuttur bu da 380V'dur. Buna faz arası gerilim denir. Aralarındaki 120 derecelik açı farkı vardır.

• 3 Fazlı gerilim: Elektrik hatlarında enerji taşıma şeklidir diyebiliriz. İletim sırasında elektrik 3 fazlı sistem ile iletilir. Her faz ile toprak arasında bir faz-nötr gerilimi vardır. Bu 220V'dur ve genelde ev içinde kullandığımız sistemler bu kablolar ile gelen 1 fazı kullanırlar. Nitekim her fazın arasında da bir gerilim farkı mevcuttur bu da 380V'dur. Buna faz arası gerilim denir. Aralarındaki 120 derecelik açı farkı vardır.

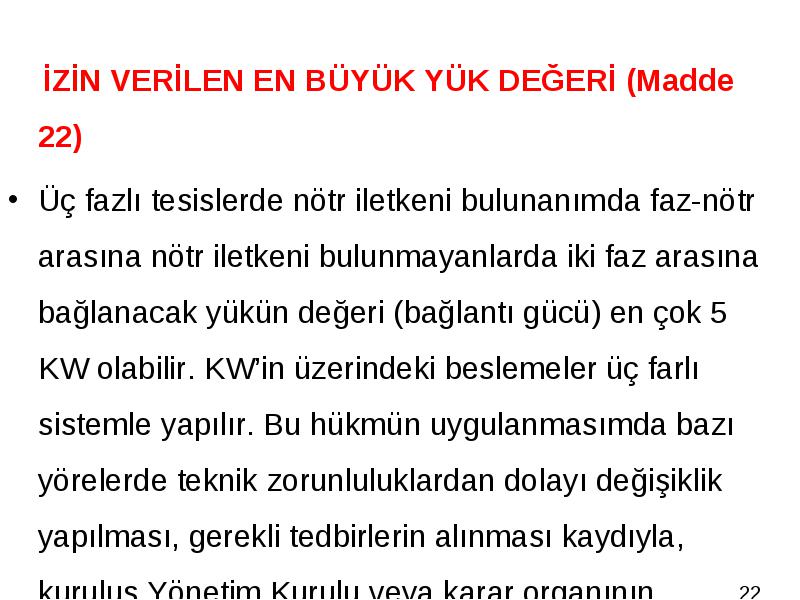

İZİN VERİLEN EN BÜYÜK YÜK DEĞERİ (Madde 22)

• İZİN VERİLEN EN BÜYÜK YÜK DEĞERİ (Madde 22)

• Üç fazlı tesislerde nötr iletkeni bulunanımda faz-nötr arasına nötr iletkeni bulunmayanlarda iki faz arasına bağlanacak yükün değeri (bağlantı gücü) en çok 5 KW olabilir. KW’in üzerindeki beslemeler üç farlı sistemle yapılır. Bu hükmün uygulanmasımda bazı yörelerde teknik zorunluluklardan dolayı değişiklik yapılması, gerekli tedbirlerin alınması kaydıyla, kuruluș Yönetim Kurulu veya karar organının yetkisindedir.

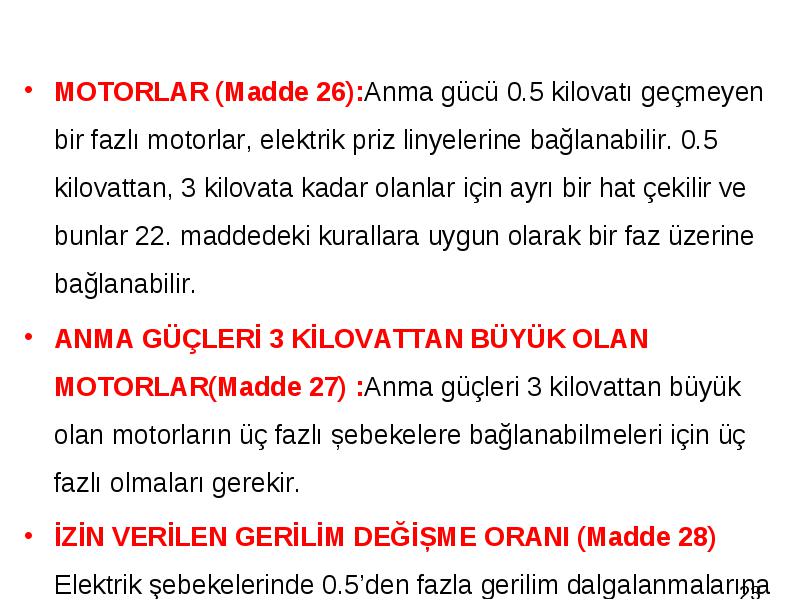

MOTORLAR (Madde 26):Anma gücü 0.5 kilovatı geçmeyen bir fazlı motorlar, elektrik priz linyelerine bağlanabilir. 0.5 kilovattan, 3 kilovata kadar olanlar için ayrı bir hat çekilir ve bunlar 22. maddedeki kurallara uygun olarak bir faz üzerine bağlanabilir.

• MOTORLAR (Madde 26):Anma gücü 0.5 kilovatı geçmeyen bir fazlı motorlar, elektrik priz linyelerine bağlanabilir. 0.5 kilovattan, 3 kilovata kadar olanlar için ayrı bir hat çekilir ve bunlar 22. maddedeki kurallara uygun olarak bir faz üzerine bağlanabilir.

• ANMA GÜÇLERİ 3 KİLOVATTAN BÜYÜK OLAN MOTORLAR(Madde 27) :Anma güçleri 3 kilovattan büyük olan motorların üç fazlı șebekelere bağlanabilmeleri için üç fazlı olmaları gerekir.

• İZİN VERİLEN GERİLİM DEĞİȘME ORANI (Madde 28) Elektrik şebekelerinde 0.5’den fazla gerilim dalgalanmalarına neden olan tesislerin elektriği kesilir.

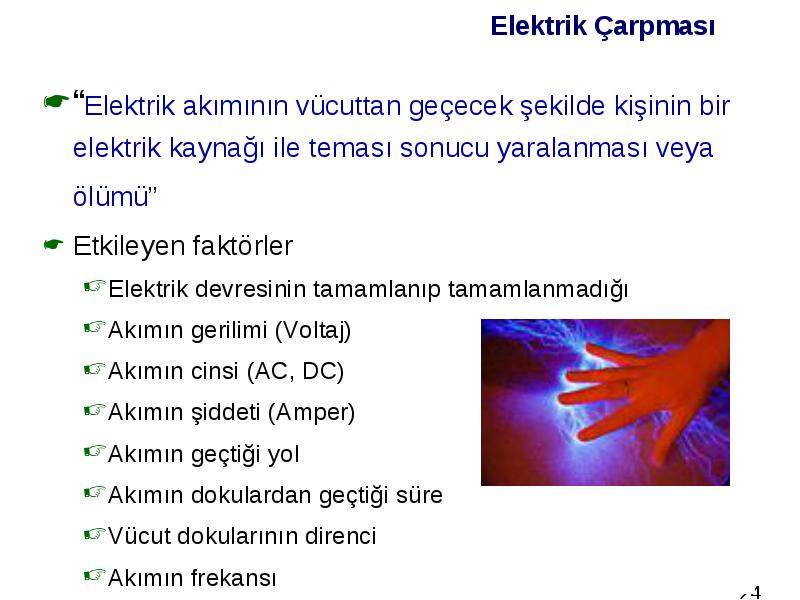

“Elektrik akımının vücuttan geçecek şekilde kişinin bir elektrik kaynağı ile teması sonucu yaralanması veya ölümü”

• “Elektrik akımının vücuttan geçecek şekilde kişinin bir elektrik kaynağı ile teması sonucu yaralanması veya ölümü”

• Etkileyen faktörler

• Elektrik devresinin tamamlanıp tamamlanmadığı
• Akımın gerilimi (Voltaj)
• Akımın cinsi (AC, DC)
• Akımın şiddeti (Amper)
• Akımın geçtiği yol
• Akımın dokulardan geçtiği süre
• Vücut dokularının direnci
• Akımın frekansı

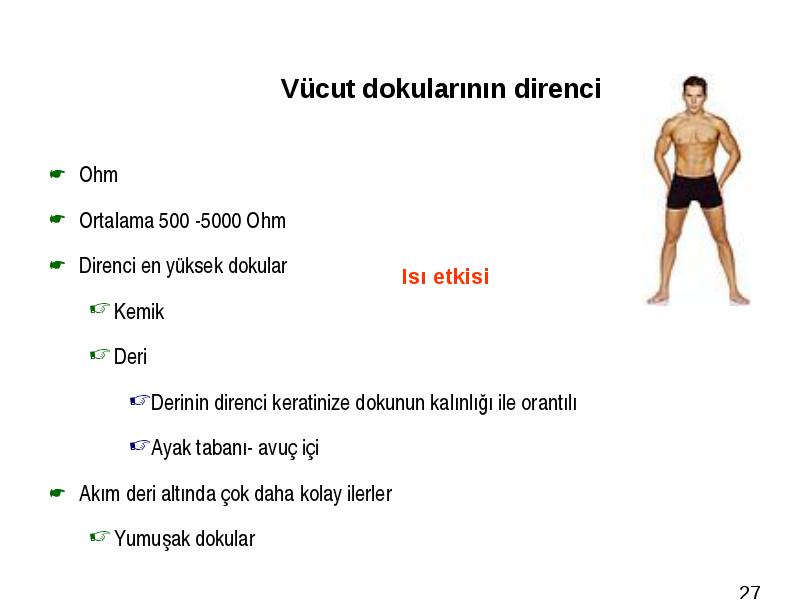

Ohm

• Ohm

• Ortalama 500 -5000 Ohm

• Direnci en yüksek dokular

• Kemik
• Deri
• Derinin direnci keratinize dokunun kalınlığı ile orantılı
• Ayak tabanı- avuç içi

• Akım deri altında çok daha kolay ilerler

• Yumuşak dokular

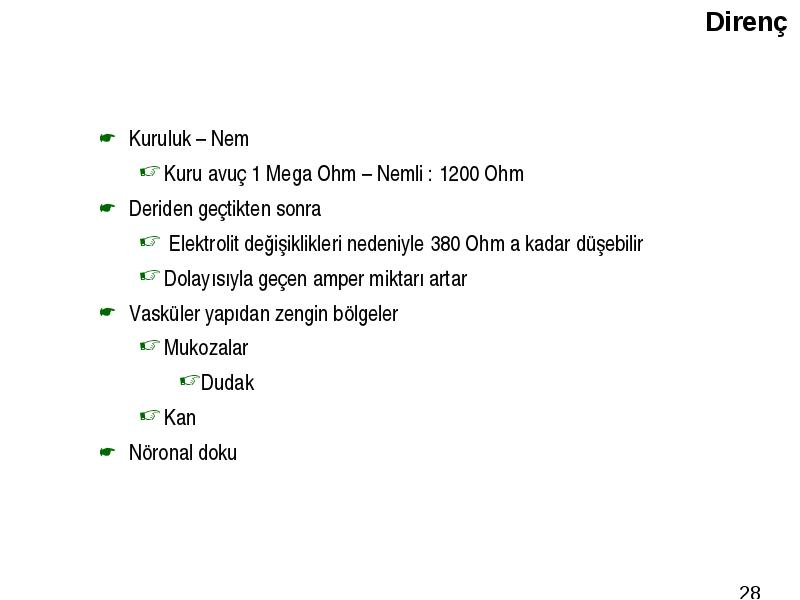

Kuruluk – Nem

• Kuruluk – Nem

• Kuru avuç 1 Mega Ohm – Nemli : 1200 Ohm

• Deriden geçtikten sonra

• Elektrolit değişiklikleri nedeniyle 380 Ohm a kadar düşebilir
• Dolayısıyla geçen amper miktarı artar

• Vasküler yapıdan zengin bölgeler

• Mukozalar
• Dudak
• Kan

• Nöronal doku

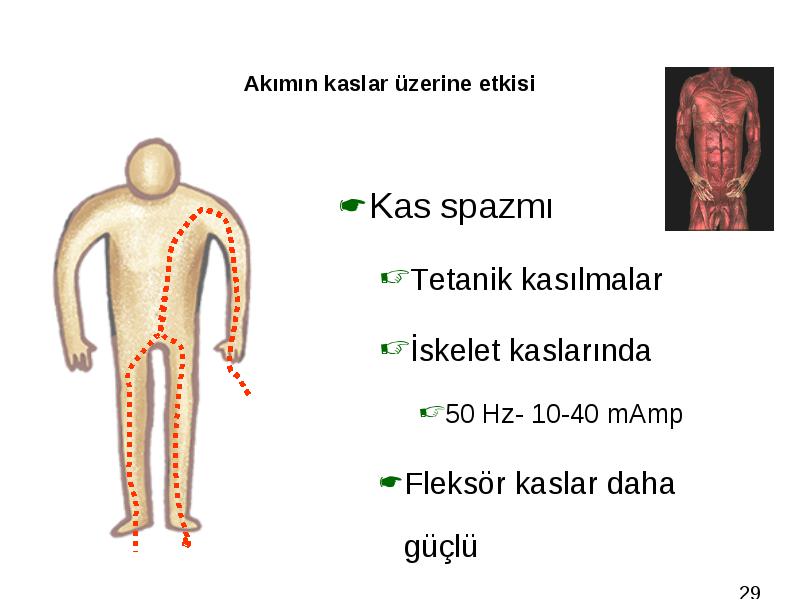

Kas spazmı

• Kas spazmı

• Tetanik kasılmalar
• İskelet kaslarında
• 50 Hz- 10-40 mAmp
• Fleksör kaslar daha güçlü

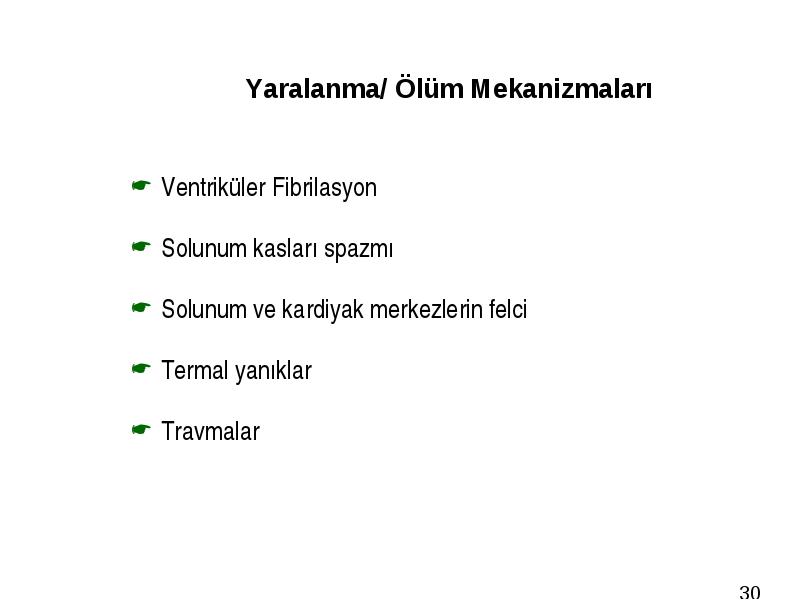

Ventriküler Fibrilasyon

• Ventriküler Fibrilasyon

• Solunum kasları spazmı

• Solunum ve kardiyak merkezlerin felci

• Termal yanıklar

• Travmalar

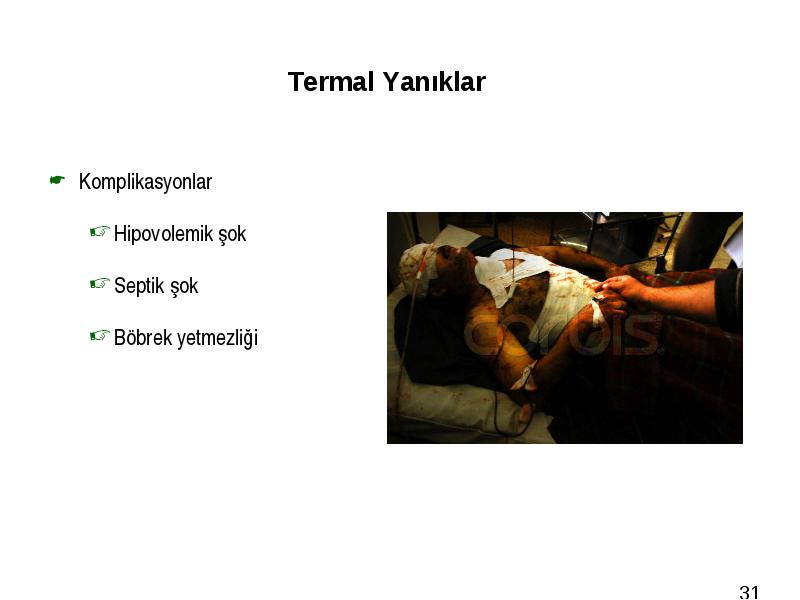

Komplikasyonlar

• Komplikasyonlar

• Hipovolemik şok
• Septik şok
• Böbrek yetmezliği

Sekonder travmalar

• Sekonder travmalar

• Savrulma

• Genel beden travması

• Yüksekten düşme
