9.2.2. Duvar Tipi İç Üniteler



ŞekiI-9.1 Duvar Tipi Split Klima Cihazı İç Ünitesi







  1. Kimyasal etkilere dayanıklı lermoplastik dış kabin

  2. Gövde ve iç kabin çelik

  3. Hava yönlendirici kanatlarla istenilen yöne hava üfleme

  4. 3 devirli üfleme fanı

  5. Kolay sökülüp takılabilen filtre

  6. Duvara monte edilebilen uzaktan kumanda

  7. Çok düşük ses seviyesi.



9.2.3. Duvar Tipi Dış Üniteler




Şekil 9.2. Split Klima Cihazı Dış Ünitesi


  • Direkt güneş ışığına maruz kalacak şekilde monte edimelidir.

  • Ünitenin yazın mümkün olduğu kadar soğuyabileceği,kışın ise mümkün olduğu kadar sıcak kalabileceği korunaklı bölgelere montajı tercih edilmelidir.

  • Isı kaynaklarına,egzost fanlarına,buhar ve yanıcı gaz kaynaklarına yakın montajdan kaçınılmalıdır.

  • Ünite mümkün olduğunca,kuvvetli rüzgar alan yerlere monte edilmemelidir. Eğerbudurum kaçınılmaz ise dış ünitenin 2-3 m. Önüne rüzgarı perdeleme amaçlı olarak bir duvar yapılabilir. (Cihaz yere monte ediliyorsa)

  • Aşırı derecede nemli ortamlarda cihaz montajından kaçınılmalıdır.

  • Cihaz direkt olarak toprak zemine ve eğik biçimde monte edilmemelidir.

  • Ünitelerin arka bölümü mümkün olduğunca kuzeye bakacak şekilde monte edilmelidir.(Hcat pumpta kullanıldığında yağan karın ısı değiştirici yüzeylere birikimini azaltmak için)

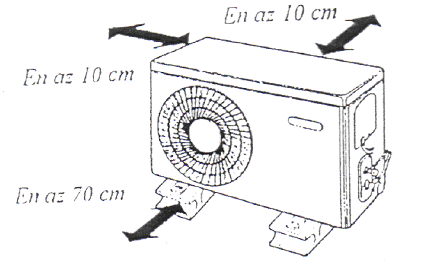

Şekil 9.3. Ünite Etrafında Servis Alanı Olmalıdır
Tek bir yere iki veya daha fazla ünite montajı yapılıyorsa aşağıda belirtilen hususlara dikkat edilmelidir.Ünite bina cephesine ve altından insanların geçtiği bir bölüme monte edildiğinde drenaj suyunun ısıtma esnasında dış üniteden akıp çevreye rahatsızlık verebileceği kesinlikle göz ardı edilmemelidir. Isıtma konumunda kullanılan cihazın dış ünitesi dış hava sıcaklığı + 7 C' nin altına düşünce buzlanır. Buzun erimesi için cihaz otomatikman buzu eritmek için defrosta geçer. Böylece buzlanma önlenmiş olur.
9.2.4. Sistem Dizaynı
Split klima sistemleri küçük çaplı uygulamalarda kullanıldıklarından hesap,boyutlandırma ve seçimleri pratik olmalıdır. S istem dizaynı aşağıdaki adımlardan oluşur:


  1. Soğutma ve ısıtma yükleri hesaplanır

  2. Kanal yerleşimi ve geçişleri hesaplanır

  3. Cihaz yerleşimleri planlanır

  4. Max. Hava debisi(ısıtmada ve soğutmada)belırlenir

  5. Düşük yüklerdeki hava debisi belirlenir

  6. Cihaz seçimleri yapılır

  7. Kanal dizaynı ve menfez seçimleri yapılır



9.3. Klima Cihazları Yer Seçimleri, Yerleşimleri Ve Montajı
Klima cihazı ve ekipmanlarının montajı ve servisleri,elektriksel olaylar ve sistem basıncından dolayı tehlikelidir.Bu nedenle klima cihazı ve ekipmanlarının servîs,montaj ve bakımları sadece yetiştirilmiş ve kalifiye personel tarafından yapılmalıdır. Konu hakkında bilgisi olmayan kişilerin sadece ünitelerin ve filtrelerin temizliği gibi basit bakım işlemlerini yapmalarına izin verilmelidir.Diğer bütün işlemler yetiştirilmiş servis personelleri tarafından yapılmalıdır.
9.3.1. Montaj Yerinin Seçimi


        1. Duvar tipi iç üniteler:

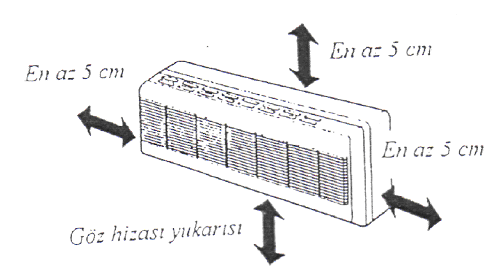

Şekil 9.4. Duvar Tipi Split Klima Cihazı İç Ünitesi




  1. Cihazın üfleme emiş menfezinin önüne gelecek şekilde masa, koltuk, raf, saksı vb. gibi eşyaların konulmamasına,

  2. Isıtma ve soğutma maksimum verimi elde edebilmek için ısı kazancının ve ısı kaybının en fazla olduğu yere konulması.

  3. Cihazın üzerinin dekoratif maksatlarla kapatılmaması,

  4. Cihazın monte edileceği yerde servis imkanı olmasına ve cihazın sağ, sol, alt üst yanlarında 15 ile 30 cm. servis boşluğu bırakılmasına,

  5. Cihazın direkt güneş ışınlarına maruz kalmamasına,

  6. Soba, elektrik ocağı vb. gibi ısı kaynaklarına yakın olmamasına,

  7. Aşın nemli hava, kimyasal ve patlayıcı gazlar gibi gazların bulunduğu ortamlara takılmamasına,

  8. Birden fazla iç ünite bulunan yerlerde cihazların birbirlerine hava üflememesine,

  9. İnsanların üzerine direkt üfleme yapmayacak şekilde monte edilmesine,

10. Uzun süreli açık cerrahi müdahaleler yapılan yerlere takılmamasına, dikkat edilmelidir. 11. Yerleşim yeri yamçı gazların yakınında seçilmemelidir.

12. Cihaz yerleşim yeri direkt olarak güneş ışığına maruz kalmayacak bir bölge olmalıdır.

13. Klimayı mutfağa veya makinelerin yağlı ortamda çalıştığı yerlere yerleştirdiğimizde
cihaz yağ dumanım direkt olarak emmeyeceği bir noktaya yerleştirilmelidir.

14. Yüksek frekans yayacak makine olup olmadığı kontrol edilmelidir.


Kanal dizaynı daha önce anlatıldığı gibi yapılır.Cihaz çıkış kanal Ölçüleri firma kataloglarında verilmiştir.Cihaz hava debileri de kanal sistemindeki dirence bağlı olarak verilmiştir.


        1. Duvar tipi dış üniteler:



Şekil 9.5. Split Klima Cihazı Dış Ünitesi Yerleşimi


1. Cihazların yerden en az 15 cm. yukarıya konulmasına ve altının kapatılmamasına,

  1. Birden fazla dış ünitenin bulunduğu yerlerde kondenserden atılan havanın bir diğeri tarafından emilmemesine,

  2. Üfleme yönünde 40-50 cm. den daha yakın bir engel olmamasına,

  3. Emiş tarafında bir engel varsa 10 cm' den daha yakın olmamasına,

  4. Kondenser bataryasının direkt güneş ışığına maruz kalmamasına ve mümkünse gölgeli bir yere monte edilmesine,

  5. Aşırı tozlu ortamlara konulmamasına,

  6. Çocukların ve hayvanların ulaşamayacağı yerlere konulmasına,

  7. Dış ünite ne kadar sessiz olursa olsun gürültüden etkilenebilecek yatak odası, çalışma odası gibi yerlere yakın konulmamasına, dikkat edilmelidir.



Şekil 9.6. Duvar Tipi Split Klima Montajı Şekil 9.7. Dış ünite Yağıştan Korunmalıdır

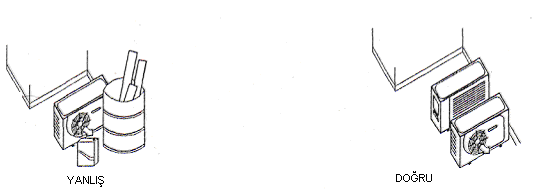

Şekil 9.8. Doğru Ve Yanlış Yerleşimler

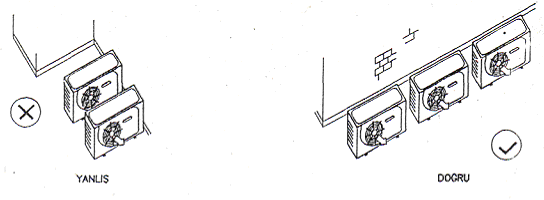

Şekil 9.9. Doğru Ve Yanlış Yerleşimler
