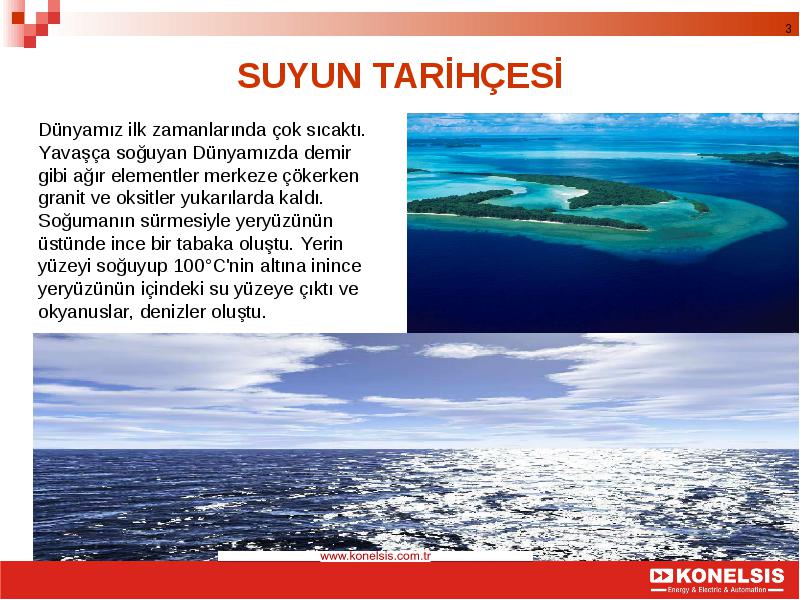

Dünyamız ilk zamanlarında çok sıcaktı. Yavaşça soğuyan Dünyamızda demir gibi ağır elementler merkeze çökerken granit ve oksitler yukarılarda kaldı. Soğumanın sürmesiyle yeryüzünün üstünde ince bir tabaka oluştu. Yerin yüzeyi soğuyup 100°C'nin altına inince yeryüzünün içindeki su yüzeye çıktı ve okyanuslar, denizler oluştu.
Dünyamız ilk zamanlarında çok sıcaktı. Yavaşça soğuyan Dünyamızda demir gibi ağır elementler merkeze çökerken granit ve oksitler yukarılarda kaldı. Soğumanın sürmesiyle yeryüzünün üstünde ince bir tabaka oluştu. Yerin yüzeyi soğuyup 100°C'nin altına inince yeryüzünün içindeki su yüzeye çıktı ve okyanuslar, denizler oluştu.
Su, insan yaşamı için oksijenden sonra gelen en önemli öğedir. İnsan yemek yemeden haftalarca canlılığını sürdürebilirken susuz ancak birkaç gün yaşayabilir. Kanın %92’si, kemiklerin %22’si, beynin ve kasların %75’i sudur. Hücrelerin yaşamsal faaliyetleri, vücut fonksiyonlarının yerine getirilmesi vücudun su dengesinin korunması ile mümkündür.
Su, insan yaşamı için oksijenden sonra gelen en önemli öğedir. İnsan yemek yemeden haftalarca canlılığını sürdürebilirken susuz ancak birkaç gün yaşayabilir. Kanın %92’si, kemiklerin %22’si, beynin ve kasların %75’i sudur. Hücrelerin yaşamsal faaliyetleri, vücut fonksiyonlarının yerine getirilmesi vücudun su dengesinin korunması ile mümkündür.

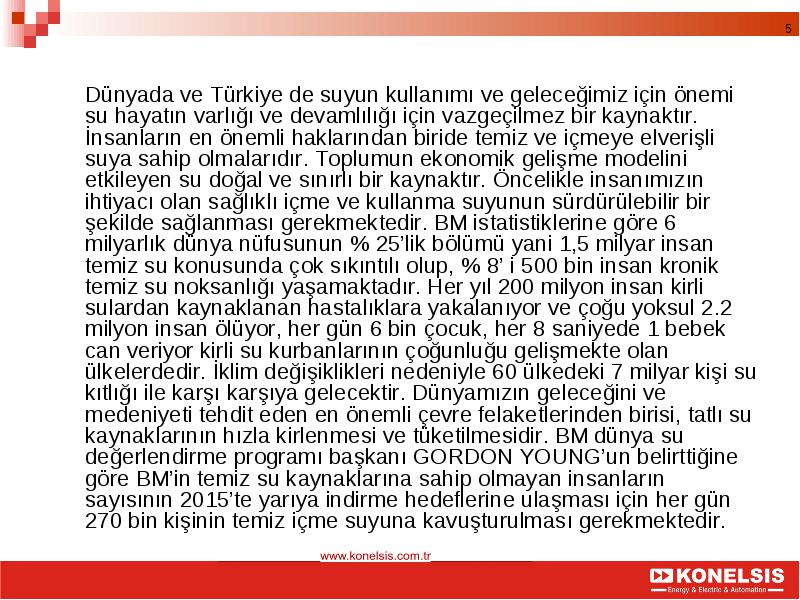

Dünyada ve Türkiye de suyun kullanımı ve geleceğimiz için önemi su hayatın varlığı ve devamlılığı için vazgeçilmez bir kaynaktır. İnsanların en önemli haklarından biride temiz ve içmeye elverişli suya sahip olmalarıdır. Toplumun ekonomik gelişme modelini etkileyen su doğal ve sınırlı bir kaynaktır. Öncelikle insanımızın ihtiyacı olan sağlıklı içme ve kullanma suyunun sürdürülebilir bir şekilde sağlanması gerekmektedir. BM istatistiklerine göre 6 milyarlık dünya nüfusunun % 25’lik bölümü yani 1,5 milyar insan temiz su konusunda çok sıkıntılı olup, % 8’ i 500 bin insan kronik temiz su noksanlığı yaşamaktadır. Her yıl 200 milyon insan kirli sulardan kaynaklanan hastalıklara yakalanıyor ve çoğu yoksul 2.2 milyon insan ölüyor, her gün 6 bin çocuk, her 8 saniyede 1 bebek can veriyor kirli su kurbanlarının çoğunluğu gelişmekte olan ülkelerdedir. İklim değişiklikleri nedeniyle 60 ülkedeki 7 milyar kişi su kıtlığı ile karşı karşıya gelecektir. Dünyamızın geleceğini ve medeniyeti tehdit eden en önemli çevre felaketlerinden birisi, tatlı su kaynaklarının hızla kirlenmesi ve tüketilmesidir. BM dünya su değerlendirme programı başkanı GORDON YOUNG’un belirttiğine göre BM’in temiz su kaynaklarına sahip olmayan insanların sayısının 2015’te yarıya indirme hedeflerine ulaşması için her gün 270 bin kişinin temiz içme suyuna kavuşturulması gerekmektedir.
Dünyada ve Türkiye de suyun kullanımı ve geleceğimiz için önemi su hayatın varlığı ve devamlılığı için vazgeçilmez bir kaynaktır. İnsanların en önemli haklarından biride temiz ve içmeye elverişli suya sahip olmalarıdır. Toplumun ekonomik gelişme modelini etkileyen su doğal ve sınırlı bir kaynaktır. Öncelikle insanımızın ihtiyacı olan sağlıklı içme ve kullanma suyunun sürdürülebilir bir şekilde sağlanması gerekmektedir. BM istatistiklerine göre 6 milyarlık dünya nüfusunun % 25’lik bölümü yani 1,5 milyar insan temiz su konusunda çok sıkıntılı olup, % 8’ i 500 bin insan kronik temiz su noksanlığı yaşamaktadır. Her yıl 200 milyon insan kirli sulardan kaynaklanan hastalıklara yakalanıyor ve çoğu yoksul 2.2 milyon insan ölüyor, her gün 6 bin çocuk, her 8 saniyede 1 bebek can veriyor kirli su kurbanlarının çoğunluğu gelişmekte olan ülkelerdedir. İklim değişiklikleri nedeniyle 60 ülkedeki 7 milyar kişi su kıtlığı ile karşı karşıya gelecektir. Dünyamızın geleceğini ve medeniyeti tehdit eden en önemli çevre felaketlerinden birisi, tatlı su kaynaklarının hızla kirlenmesi ve tüketilmesidir. BM dünya su değerlendirme programı başkanı GORDON YOUNG’un belirttiğine göre BM’in temiz su kaynaklarına sahip olmayan insanların sayısının 2015’te yarıya indirme hedeflerine ulaşması için her gün 270 bin kişinin temiz içme suyuna kavuşturulması gerekmektedir.

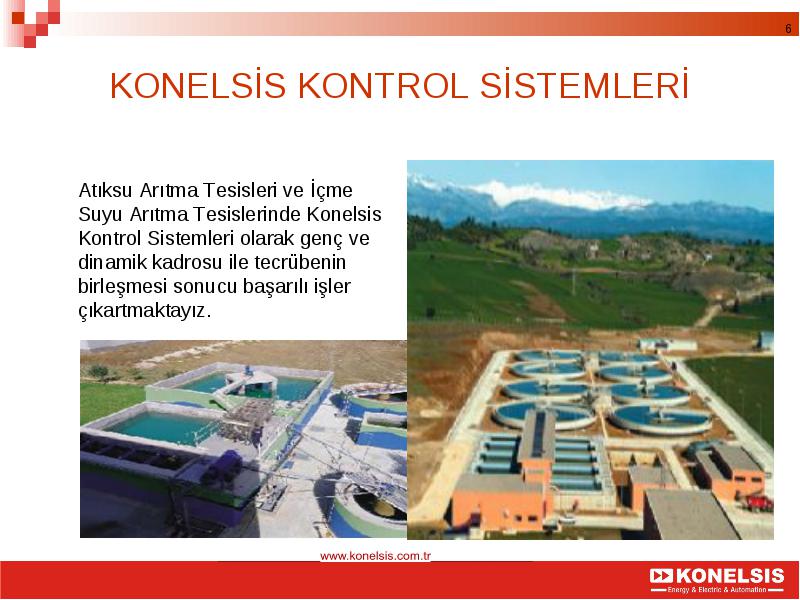

Atıksu Arıtma Tesisleri ve İçme Suyu Arıtma Tesislerinde Konelsis Kontrol Sistemleri olarak genç ve dinamik kadrosu ile tecrübenin birleşmesi sonucu başarılı işler çıkartmaktayız.
Atıksu Arıtma Tesisleri ve İçme Suyu Arıtma Tesislerinde Konelsis Kontrol Sistemleri olarak genç ve dinamik kadrosu ile tecrübenin birleşmesi sonucu başarılı işler çıkartmaktayız.

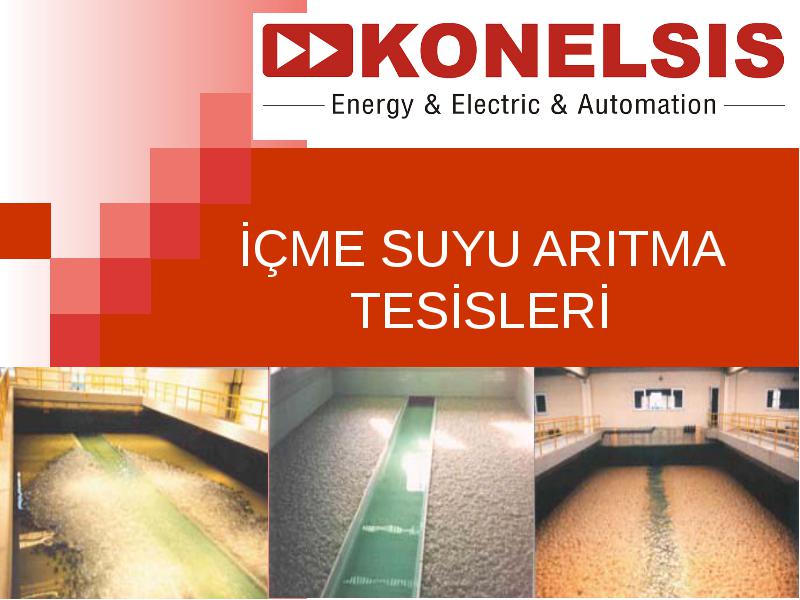

İÇME SUYU ARITMA TESİSLERİ
İÇME SUYU ARITMA TESİSLERİ

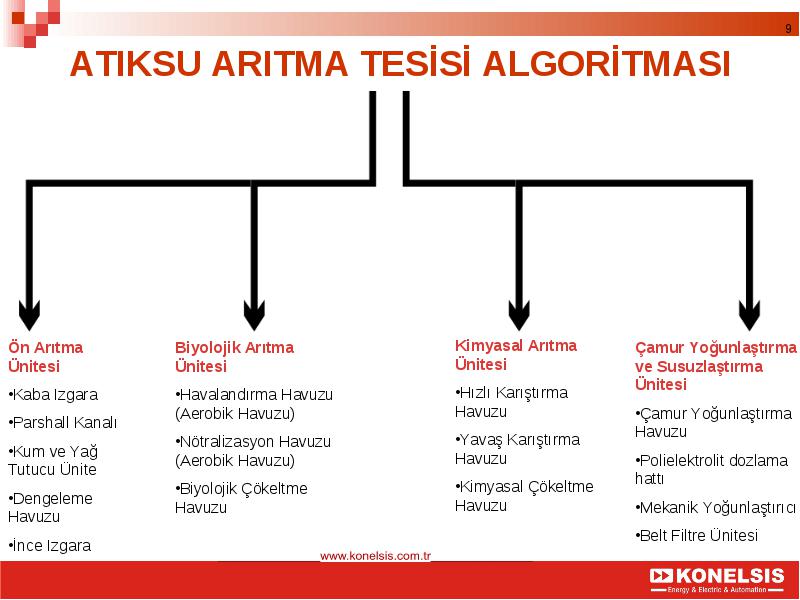

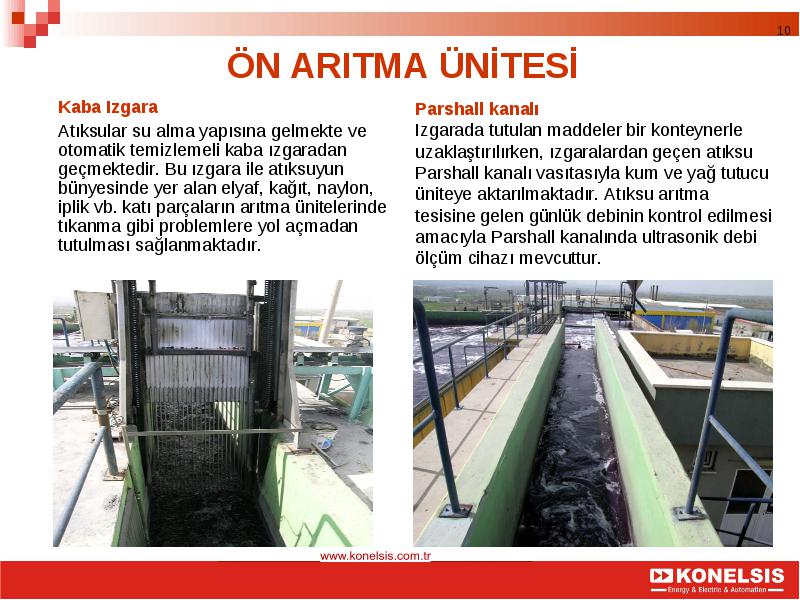

Kaba Izgara
Kaba Izgara
Atıksular su alma yapısına gelmekte ve otomatik temizlemeli kaba ızgaradan geçmektedir. Bu ızgara ile atıksuyun bünyesinde yer alan elyaf, kağıt, naylon, iplik vb. katı parçaların arıtma ünitelerinde tıkanma gibi problemlere yol açmadan tutulması sağlanmaktadır.

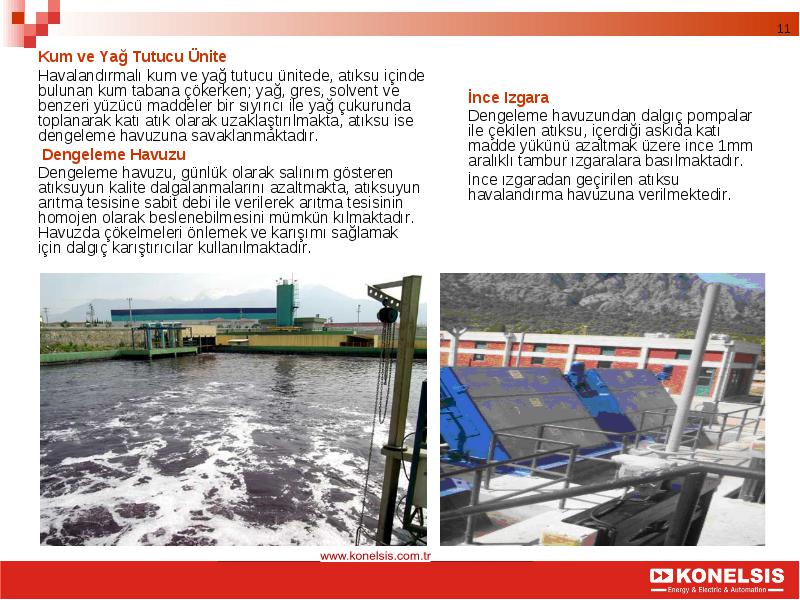

Kum ve Yağ Tutucu Ünite
Kum ve Yağ Tutucu Ünite
Havalandırmalı kum ve yağ tutucu ünitede, atıksu içinde bulunan kum tabana çökerken; yağ, gres, solvent ve benzeri yüzücü maddeler bir sıyırıcı ile yağ çukurunda toplanarak katı atık olarak uzaklaştırılmakta, atıksu ise dengeleme havuzuna savaklanmaktadır.
Dengeleme Havuzu
Dengeleme havuzu, günlük olarak salınım gösteren atıksuyun kalite dalgalanmalarını azaltmakta, atıksuyun arıtma tesisine sabit debi ile verilerek arıtma tesisinin homojen olarak beslenebilmesini mümkün kılmaktadır. Havuzda çökelmeleri önlemek ve karışımı sağlamak için dalgıç karıştırıcılar kullanılmaktadır.

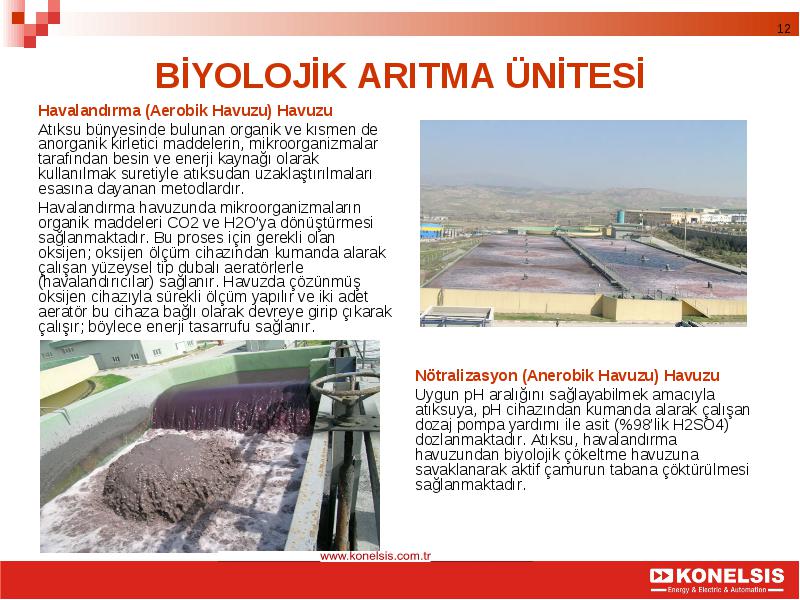

Havalandırma (Aerobik Havuzu) Havuzu
Havalandırma (Aerobik Havuzu) Havuzu
Atıksu bünyesinde bulunan organik ve kısmen de anorganik kirletici maddelerin, mikroorganizmalar tarafından besin ve enerji kaynağı olarak kullanılmak suretiyle atıksudan uzaklaştırılmaları esasına dayanan metodlardır.
Havalandırma havuzunda mikroorganizmaların organik maddeleri CO2 ve H2O’ya dönüştürmesi sağlanmaktadır. Bu proses için gerekli olan oksijen; oksijen ölçüm cihazından kumanda alarak çalışan yüzeysel tip dubalı aeratörlerle (havalandırıcılar) sağlanır. Havuzda çözünmüş oksijen cihazıyla sürekli ölçüm yapılır ve iki adet aeratör bu cihaza bağlı olarak devreye girip çıkarak çalışır; böylece enerji tasarrufu sağlanır.

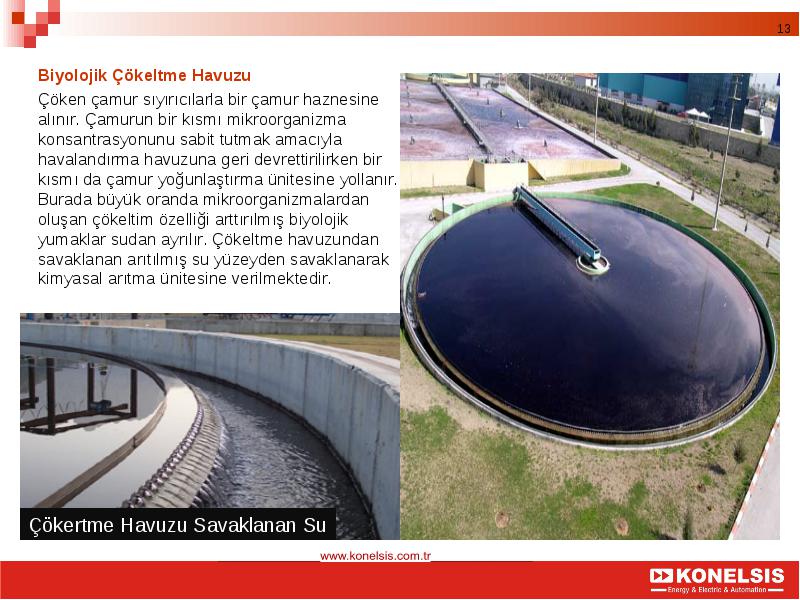

Biyolojik Çökeltme Havuzu
Biyolojik Çökeltme Havuzu
Çöken çamur sıyırıcılarla bir çamur haznesine alınır. Çamurun bir kısmı mikroorganizma konsantrasyonunu sabit tutmak amacıyla havalandırma havuzuna geri devrettirilirken bir kısmı da çamur yoğunlaştırma ünitesine yollanır. Burada büyük oranda mikroorganizmalardan oluşan çökeltim özelliği arttırılmış biyolojik yumaklar sudan ayrılır. Çökeltme havuzundan savaklanan arıtılmış su yüzeyden savaklanarak kimyasal arıtma ünitesine verilmektedir.

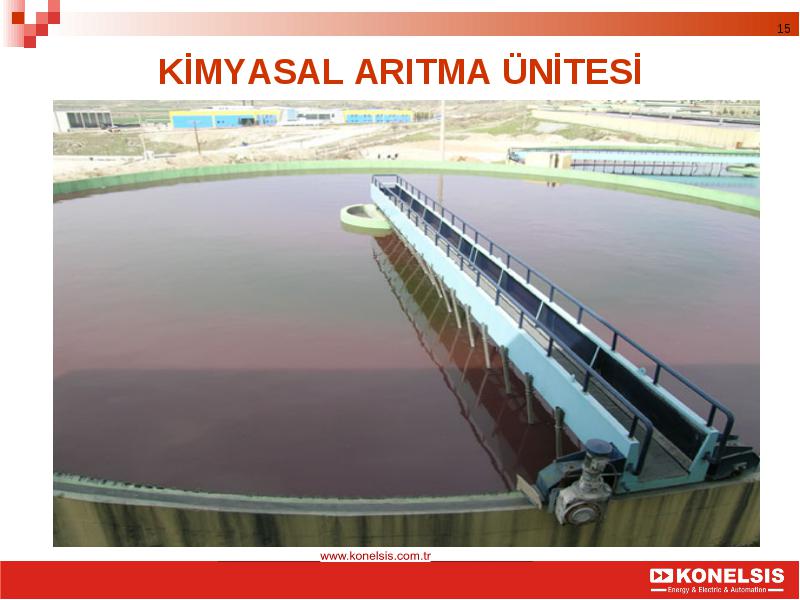

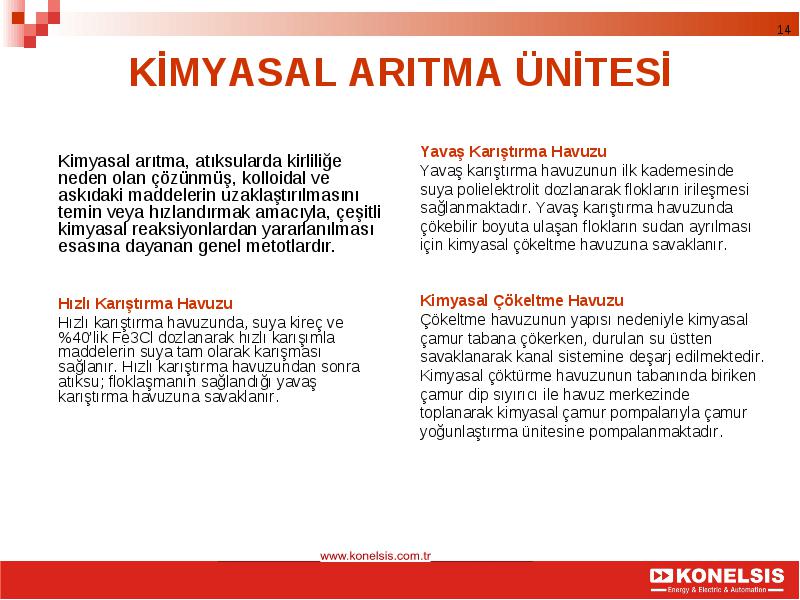

Kimyasal arıtma, atıksularda kirliliğe neden olan çözünmüş, kolloidal ve askıdaki maddelerin uzaklaştırılmasını temin veya hızlandırmak amacıyla, çeşitli kimyasal reaksiyonlardan yararlanılması esasına dayanan genel metotlardır.
Hızlı Karıştırma Havuzu
Hızlı karıştırma havuzunda, suya kireç ve %40’lik Fe3Cl dozlanarak hızlı karışımla maddelerin suya tam olarak karışması sağlanır. Hızlı karıştırma havuzundan sonra atıksu; floklaşmanın sağlandığı yavaş karıştırma havuzuna savaklanır.

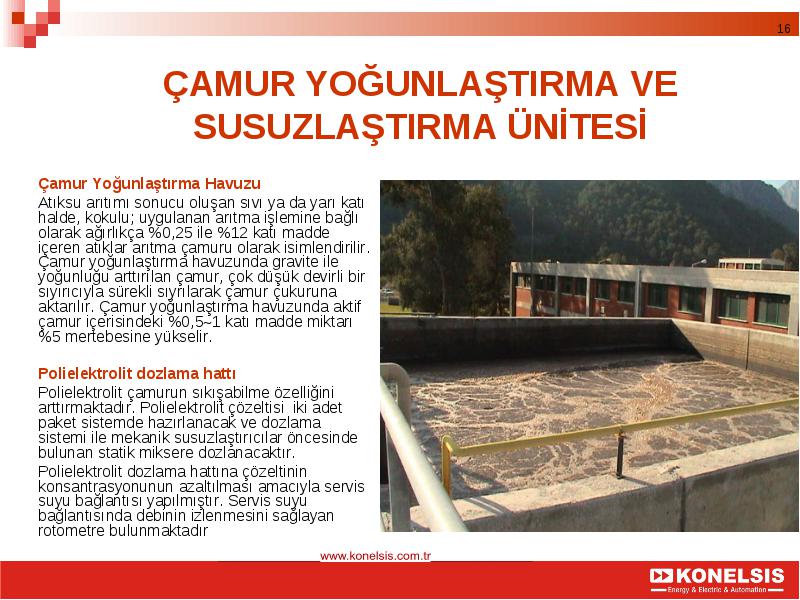

Çamur Yoğunlaştırma Havuzu
Çamur Yoğunlaştırma Havuzu
Atıksu arıtımı sonucu oluşan sıvı ya da yarı katı halde, kokulu; uygulanan arıtma işlemine bağlı olarak ağırlıkça %0,25 ile %12 katı madde içeren atıklar arıtma çamuru olarak isimlendirilir. Çamur yoğunlaştırma havuzunda gravite ile yoğunluğu arttırılan çamur, çok düşük devirli bir sıyırıcıyla sürekli sıyrılarak çamur çukuruna aktarılır. Çamur yoğunlaştırma havuzunda aktif çamur içerisindeki %0,51 katı madde miktarı %5 mertebesine yükselir.
Polielektrolit dozlama hattı
Polielektrolit çamurun sıkışabilme özelliğini arttırmaktadır. Polielektrolit çözeltisi iki adet paket sistemde hazırlanacak ve dozlama sistemi ile mekanik susuzlaştırıcılar öncesinde bulunan statik miksere dozlanacaktır.
Polielektrolit dozlama hattına çözeltinin konsantrasyonunun azaltılması amacıyla servis suyu bağlantısı yapılmıştır. Servis suyu bağlantısında debinin izlenmesini sağlayan rotometre bulunmaktadır

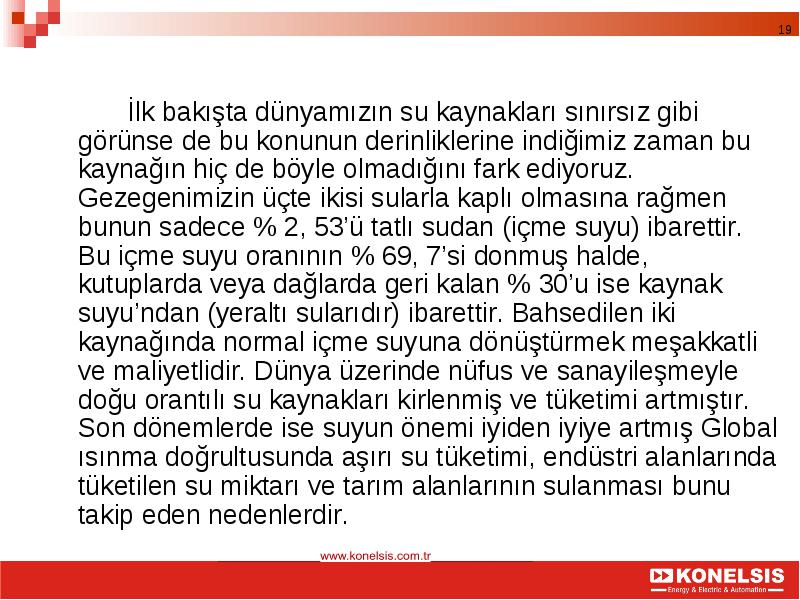

İlk bakışta dünyamızın su kaynakları sınırsız gibi görünse de bu konunun derinliklerine indiğimiz zaman bu kaynağın hiç de böyle olmadığını fark ediyoruz. Gezegenimizin üçte ikisi sularla kaplı olmasına rağmen bunun sadece % 2, 53’ü tatlı sudan (içme suyu) ibarettir. Bu içme suyu oranının % 69, 7’si donmuş halde, kutuplarda veya dağlarda geri kalan % 30’u ise kaynak suyu’ndan (yeraltı sularıdır) ibarettir. Bahsedilen iki kaynağında normal içme suyuna dönüştürmek meşakkatli ve maliyetlidir. Dünya üzerinde nüfus ve sanayileşmeyle doğu orantılı su kaynakları kirlenmiş ve tüketimi artmıştır. Son dönemlerde ise suyun önemi iyiden iyiye artmış Global ısınma doğrultusunda aşırı su tüketimi, endüstri alanlarında tüketilen su miktarı ve tarım alanlarının sulanması bunu takip eden nedenlerdir.
İlk bakışta dünyamızın su kaynakları sınırsız gibi görünse de bu konunun derinliklerine indiğimiz zaman bu kaynağın hiç de böyle olmadığını fark ediyoruz. Gezegenimizin üçte ikisi sularla kaplı olmasına rağmen bunun sadece % 2, 53’ü tatlı sudan (içme suyu) ibarettir. Bu içme suyu oranının % 69, 7’si donmuş halde, kutuplarda veya dağlarda geri kalan % 30’u ise kaynak suyu’ndan (yeraltı sularıdır) ibarettir. Bahsedilen iki kaynağında normal içme suyuna dönüştürmek meşakkatli ve maliyetlidir. Dünya üzerinde nüfus ve sanayileşmeyle doğu orantılı su kaynakları kirlenmiş ve tüketimi artmıştır. Son dönemlerde ise suyun önemi iyiden iyiye artmış Global ısınma doğrultusunda aşırı su tüketimi, endüstri alanlarında tüketilen su miktarı ve tarım alanlarının sulanması bunu takip eden nedenlerdir.

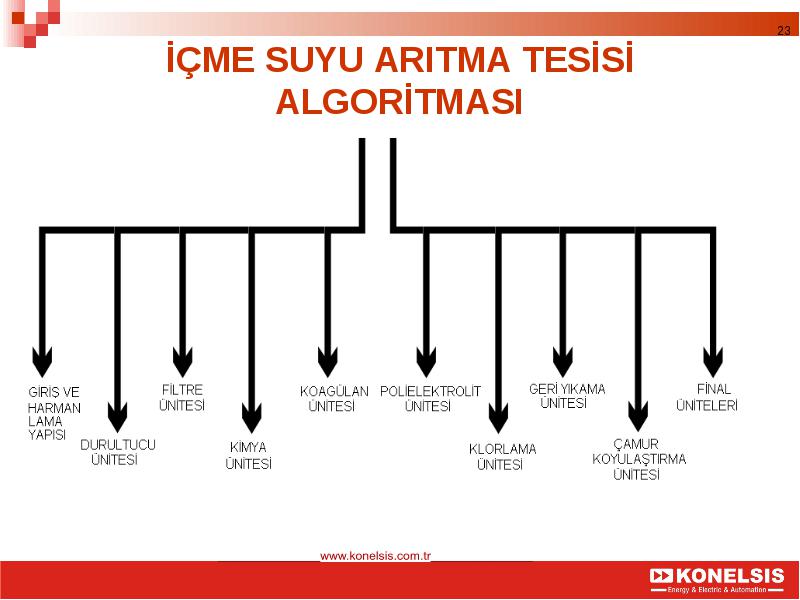

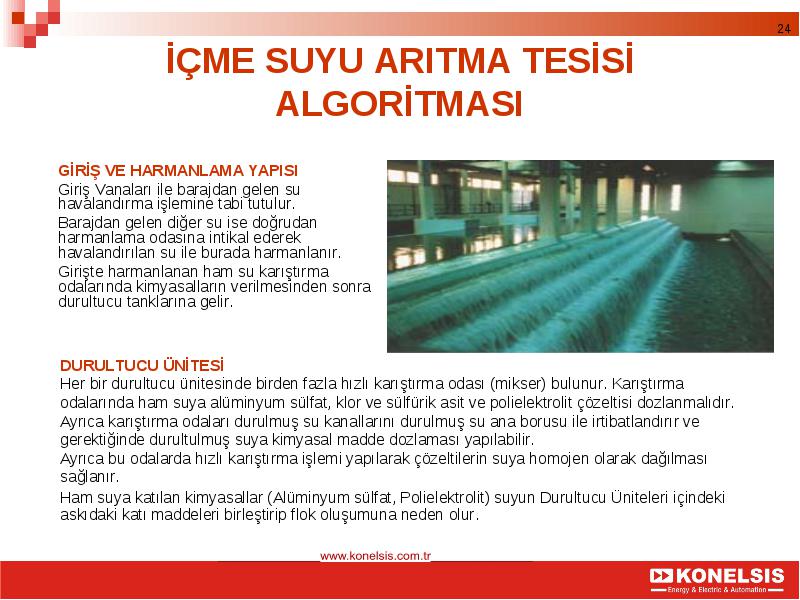

GİRİŞ VE HARMANLAMA YAPISI
GİRİŞ VE HARMANLAMA YAPISI
Giriş Vanaları ile barajdan gelen su havalandırma işlemine tabi tutulur.
Barajdan gelen diğer su ise doğrudan harmanlama odasına intikal ederek havalandırılan su ile burada harmanlanır.
Girişte harmanlanan ham su karıştırma odalarında kimyasalların verilmesinden sonra durultucu tanklarına gelir.

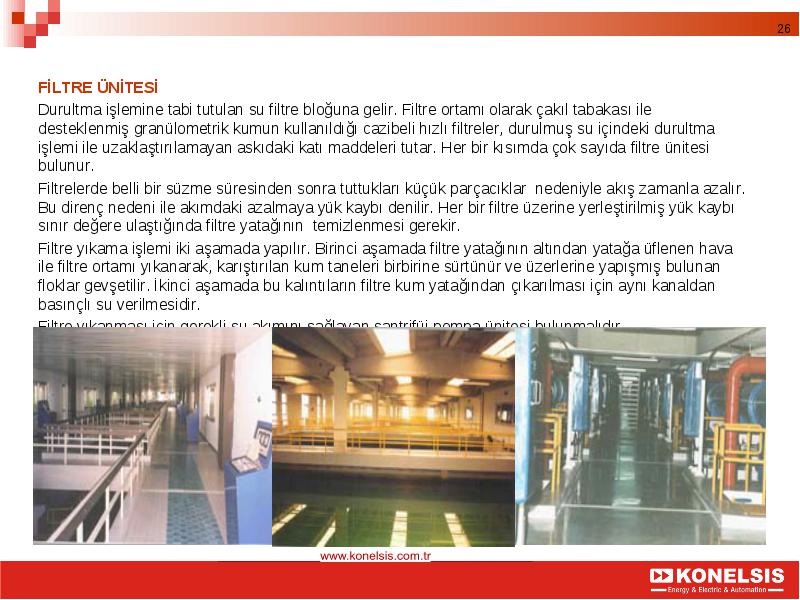

FİLTRE ÜNİTESİ
FİLTRE ÜNİTESİ
Durultma işlemine tabi tutulan su filtre bloğuna gelir. Filtre ortamı olarak çakıl tabakası ile desteklenmiş granülometrik kumun kullanıldığı cazibeli hızlı filtreler, durulmuş su içindeki durultma işlemi ile uzaklaştırılamayan askıdaki katı maddeleri tutar. Her bir kısımda çok sayıda filtre ünitesi bulunur.
Filtrelerde belli bir süzme süresinden sonra tuttukları küçük parçacıklar nedeniyle akış zamanla azalır. Bu direnç nedeni ile akımdaki azalmaya yük kaybı denilir. Her bir filtre üzerine yerleştirilmiş yük kaybı sınır değere ulaştığında filtre yatağının temizlenmesi gerekir.
Filtre yıkama işlemi iki aşamada yapılır. Birinci aşamada filtre yatağının altından yatağa üflenen hava ile filtre ortamı yıkanarak, karıştırılan kum taneleri birbirine sürtünür ve üzerlerine yapışmış bulunan floklar gevşetilir. İkinci aşamada bu kalıntıların filtre kum yatağından çıkarılması için aynı kanaldan basınçlı su verilmesidir.
Filtre yıkanması için gerekli su akımını sağlayan santrifüj pompa ünitesi bulunmalıdır.

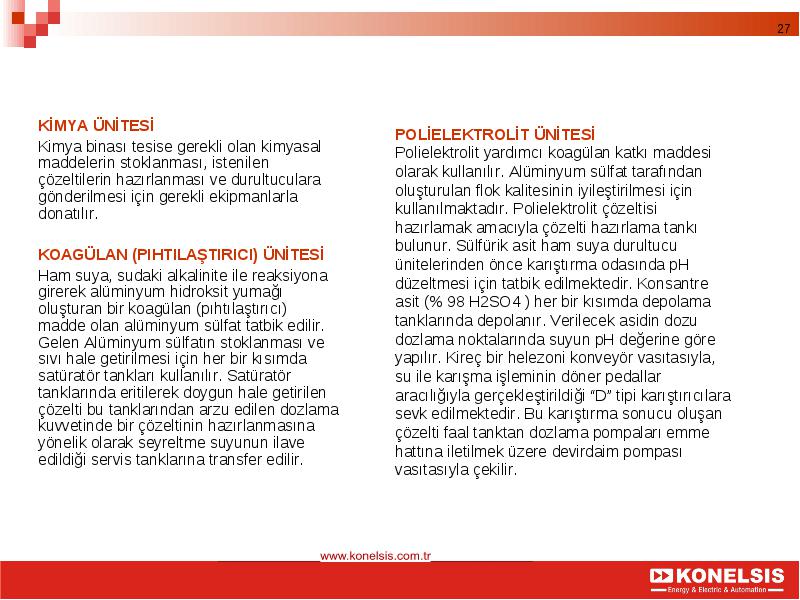

KİMYA ÜNİTESİ
KİMYA ÜNİTESİ
Kimya binası tesise gerekli olan kimyasal maddelerin stoklanması, istenilen çözeltilerin hazırlanması ve durultuculara gönderilmesi için gerekli ekipmanlarla donatılır.
KOAGÜLAN (PIHTILAŞTIRICI) ÜNİTESİ
Ham suya, sudaki alkalinite ile reaksiyona girerek alüminyum hidroksit yumağı oluşturan bir koagülan (pıhtılaştırıcı) madde olan alüminyum sülfat tatbik edilir. Gelen Alüminyum sülfatın stoklanması ve sıvı hale getirilmesi için her bir kısımda satüratör tankları kullanılır. Satüratör tanklarında eritilerek doygun hale getirilen çözelti bu tanklarından arzu edilen dozlama kuvvetinde bir çözeltinin hazırlanmasına yönelik olarak seyreltme suyunun ilave edildiği servis tanklarına transfer edilir.

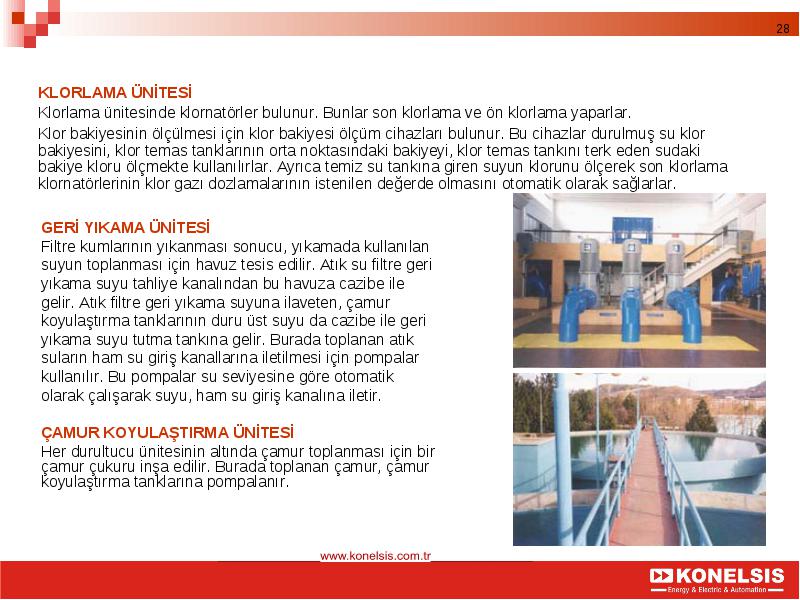

KLORLAMA ÜNİTESİ
KLORLAMA ÜNİTESİ
Klorlama ünitesinde klornatörler bulunur. Bunlar son klorlama ve ön klorlama yaparlar.
Klor bakiyesinin ölçülmesi için klor bakiyesi ölçüm cihazları bulunur. Bu cihazlar durulmuş su klor bakiyesini, klor temas tanklarının orta noktasındaki bakiyeyi, klor temas tankını terk eden sudaki bakiye kloru ölçmekte kullanılırlar. Ayrıca temiz su tankına giren suyun klorunu ölçerek son klorlama klornatörlerinin klor gazı dozlamalarının istenilen değerde olmasını otomatik olarak sağlarlar.

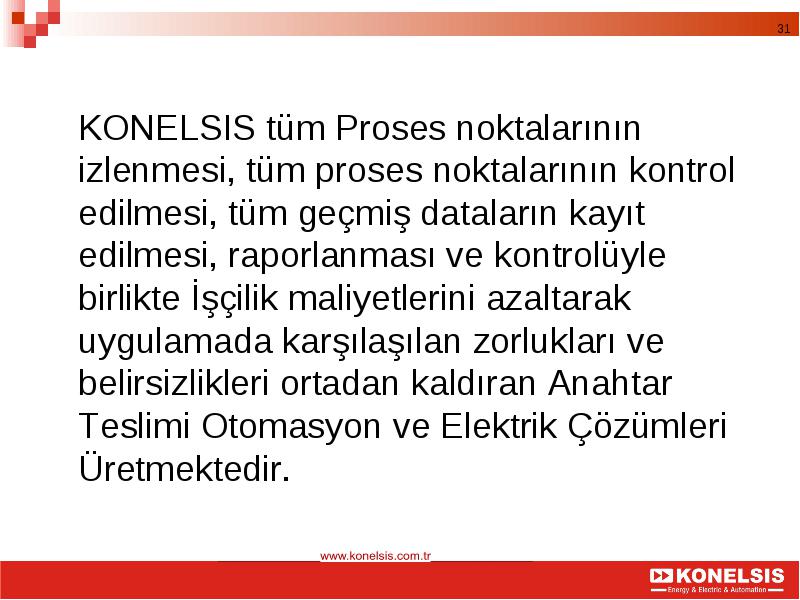

KONELSIS tüm Proses noktalarının izlenmesi, tüm proses noktalarının kontrol edilmesi, tüm geçmiş dataların kayıt edilmesi, raporlanması ve kontrolüyle birlikte İşçilik maliyetlerini azaltarak uygulamada karşılaşılan zorlukları ve belirsizlikleri ortadan kaldıran Anahtar Teslimi Otomasyon ve Elektrik Çözümleri Üretmektedir.
KONELSIS tüm Proses noktalarının izlenmesi, tüm proses noktalarının kontrol edilmesi, tüm geçmiş dataların kayıt edilmesi, raporlanması ve kontrolüyle birlikte İşçilik maliyetlerini azaltarak uygulamada karşılaşılan zorlukları ve belirsizlikleri ortadan kaldıran Anahtar Teslimi Otomasyon ve Elektrik Çözümleri Üretmektedir.

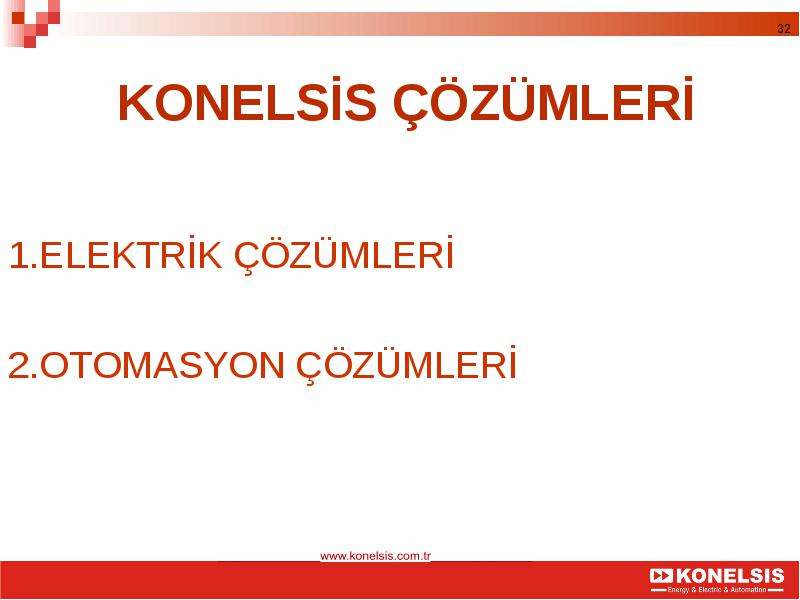

1.ELEKTRİK ÇÖZÜMLERİ
1.ELEKTRİK ÇÖZÜMLERİ
2.OTOMASYON ÇÖZÜMLERİ

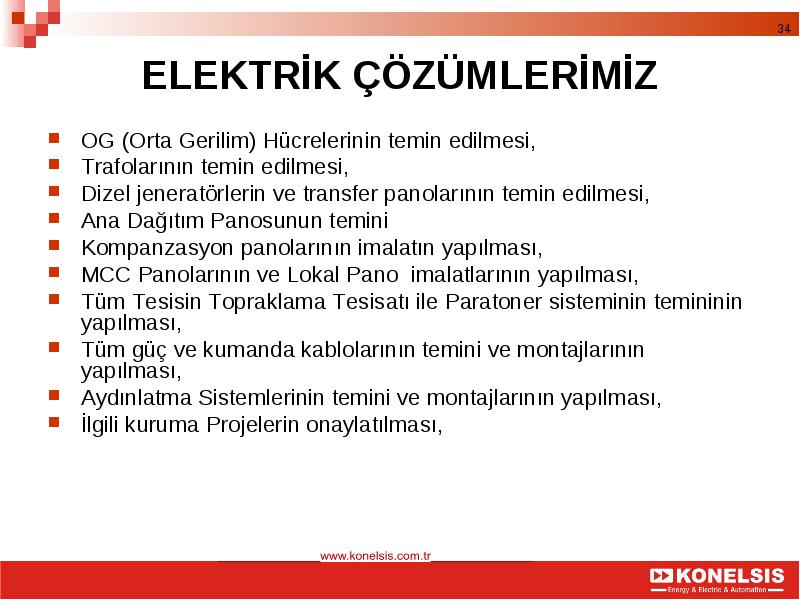

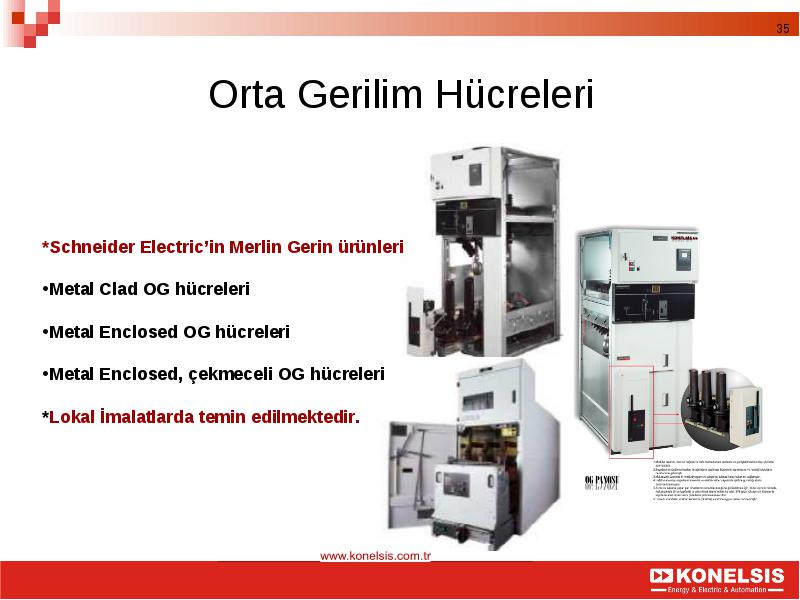

OG (Orta Gerilim) Hücrelerinin temin edilmesi,
OG (Orta Gerilim) Hücrelerinin temin edilmesi,

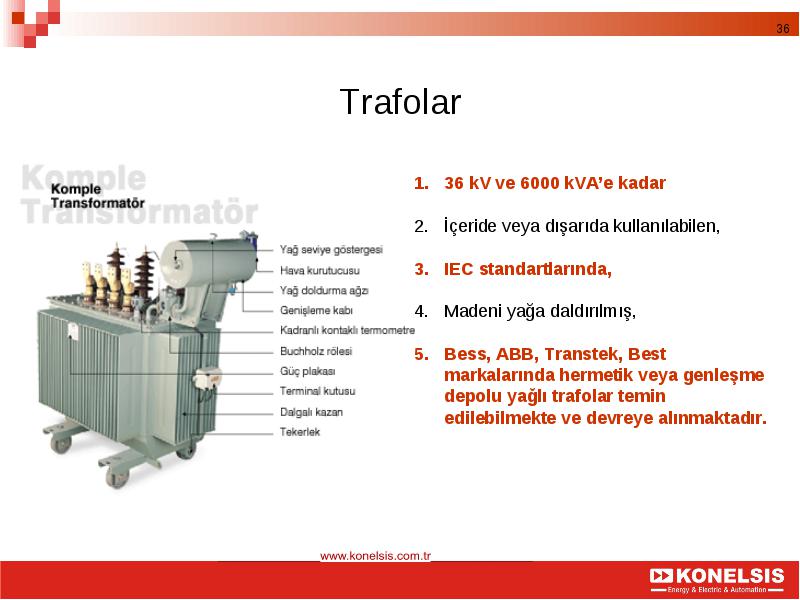

Trafolarının temin edilmesi,
Dizel jeneratörlerin ve transfer panolarının temin edilmesi,

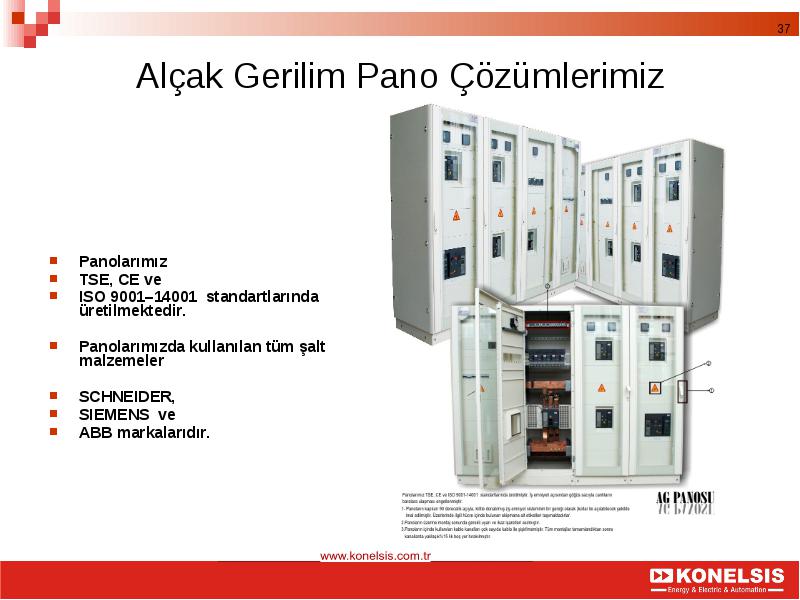

Ana Dağıtım Panosunun temini
Kompanzasyon panolarının imalatın yapılması,

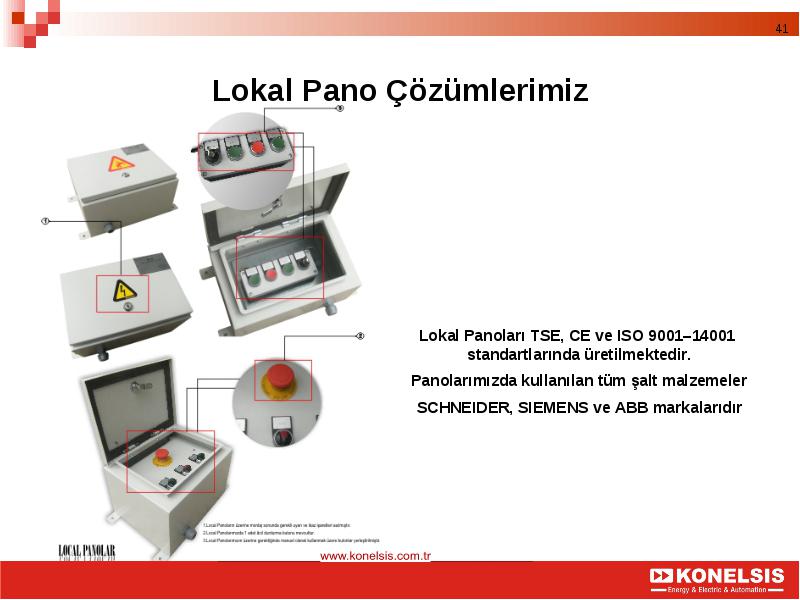

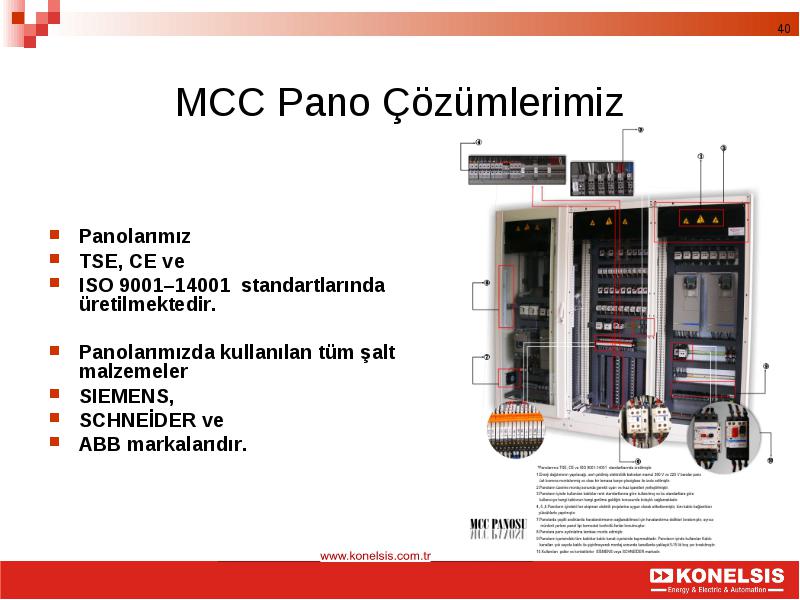

MCC Panolarının ve Lokal Pano imalatlarının yapılması,
Tüm Tesisin Topraklama Tesisatı ile Paratoner sisteminin temininin yapılması,
Tüm güç ve kumanda kablolarının temini ve montajlarının yapılması,
Aydınlatma Sistemlerinin temini ve montajlarının yapılması,

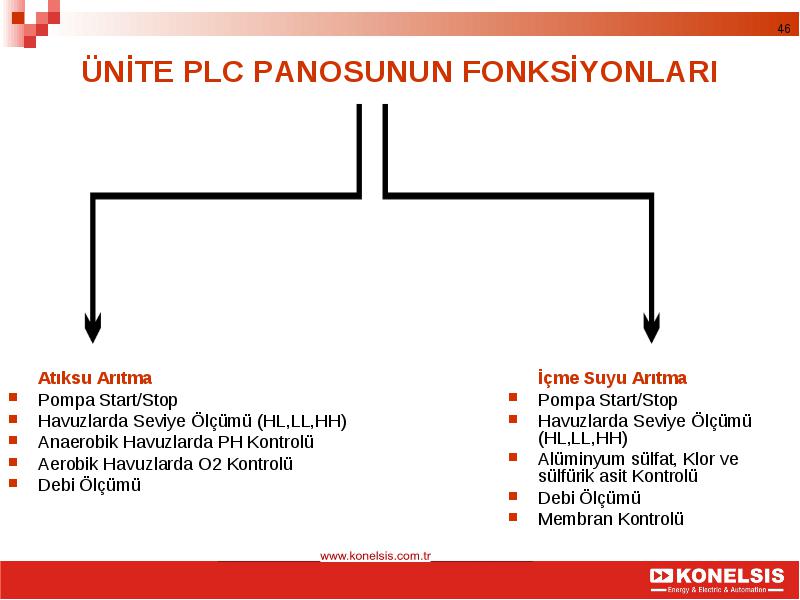

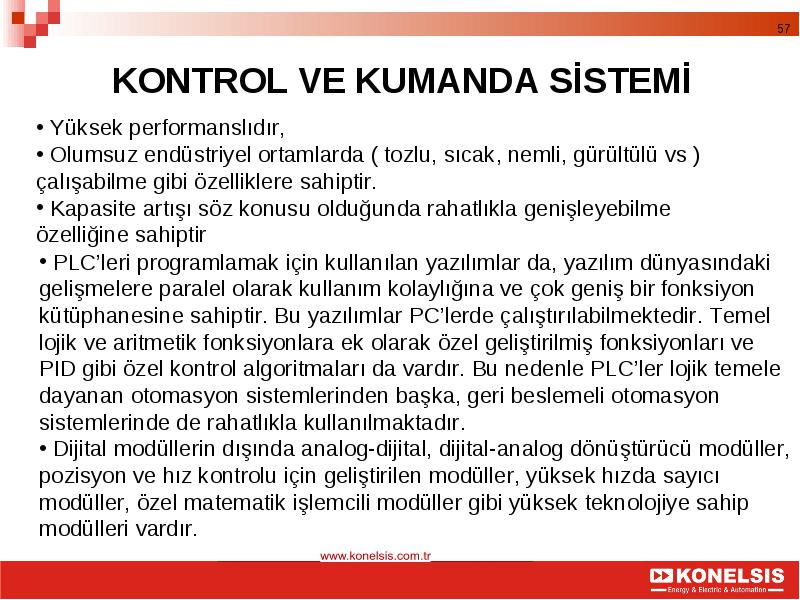

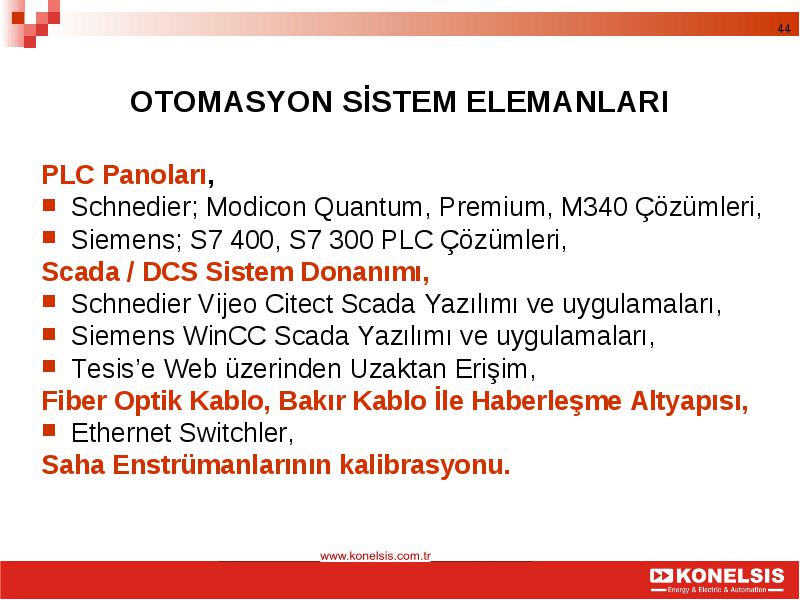

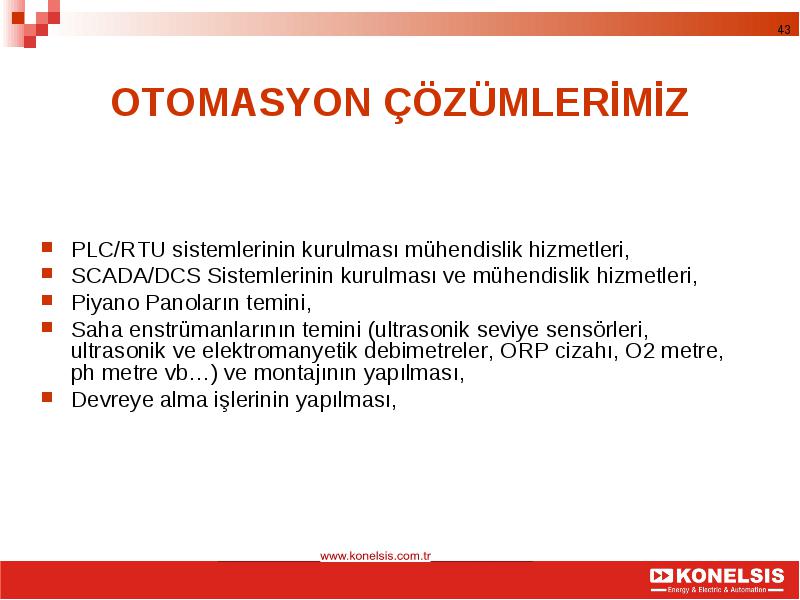

PLC/RTU sistemlerinin kurulması mühendislik hizmetleri,
SCADA/DCS Sistemlerinin kurulması ve mühendislik hizmetleri,
Piyano Panoların temini,
Saha enstrümanlarının temini (ultrasonik seviye sensörleri, ultrasonik ve elektromanyetik debimetreler, ORP cizahı, O2 metre, ph metre vb…) ve montajının yapılması,

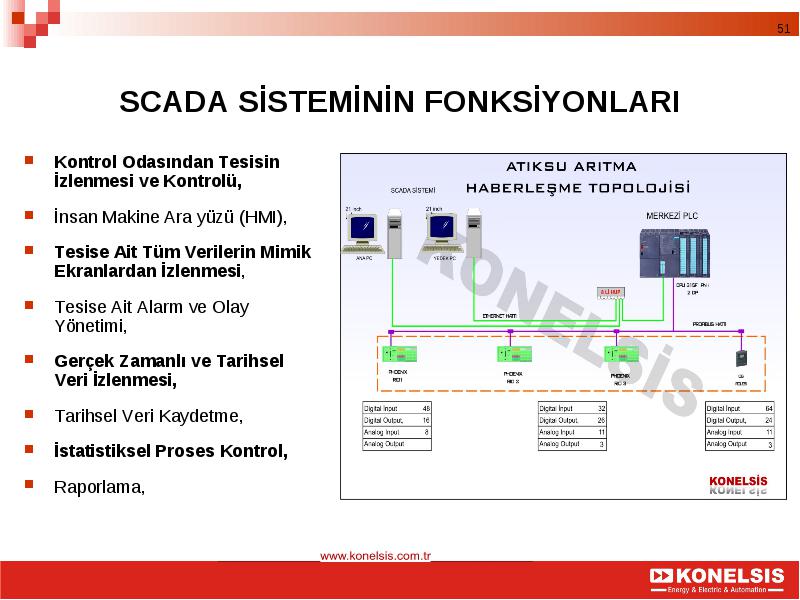

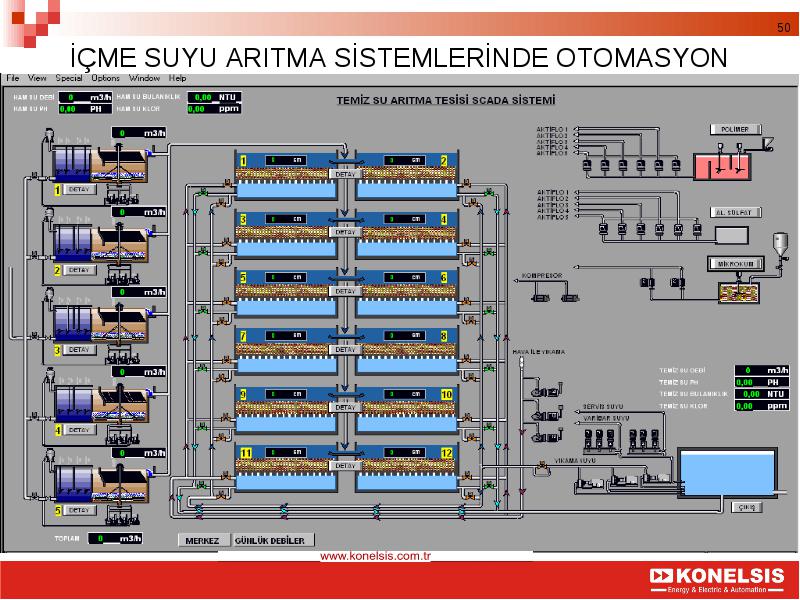

Tesise Ait Tüm Verilerin Mimik Ekranlardan İzlenmesi,

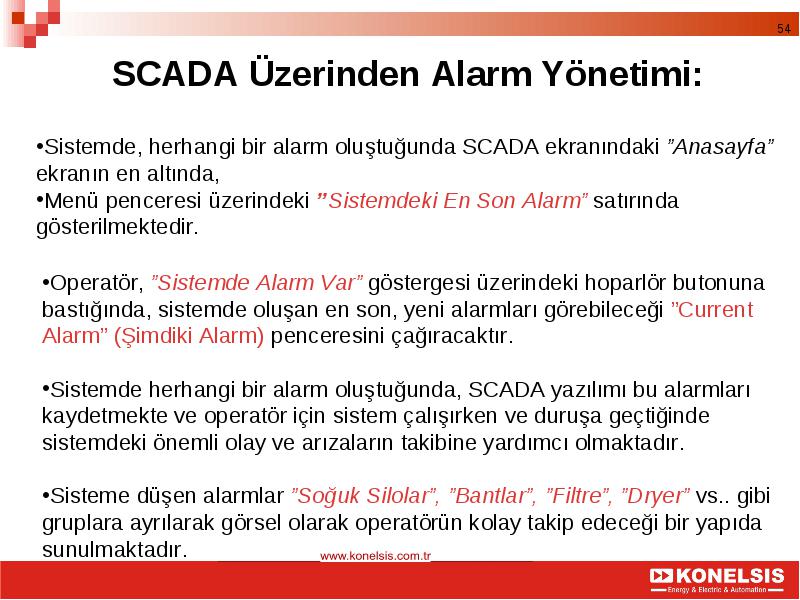

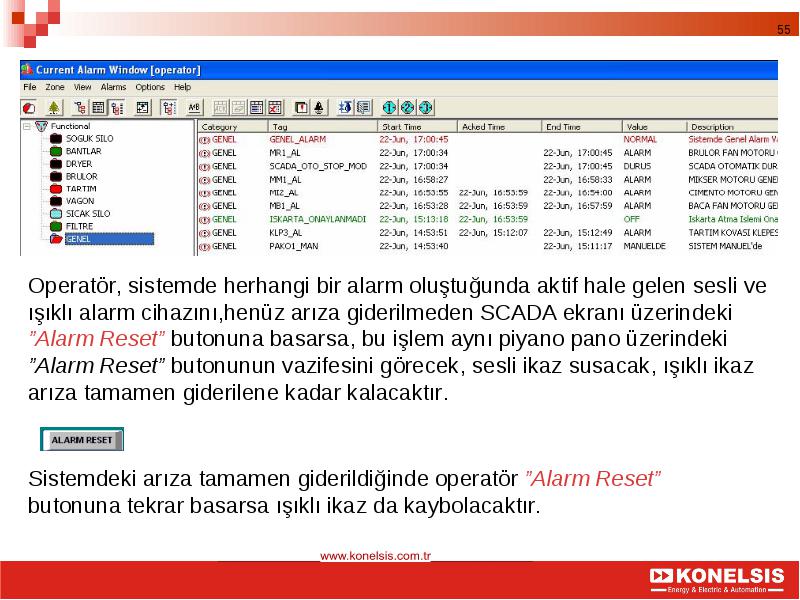

Tesise Ait Alarm ve Olay Yönetimi,
Gerçek Zamanlı ve Tarihsel Veri İzlenmesi,
Tarihsel Veri Kaydetme,
İstatistiksel Proses Kontrol,
Raporlama,

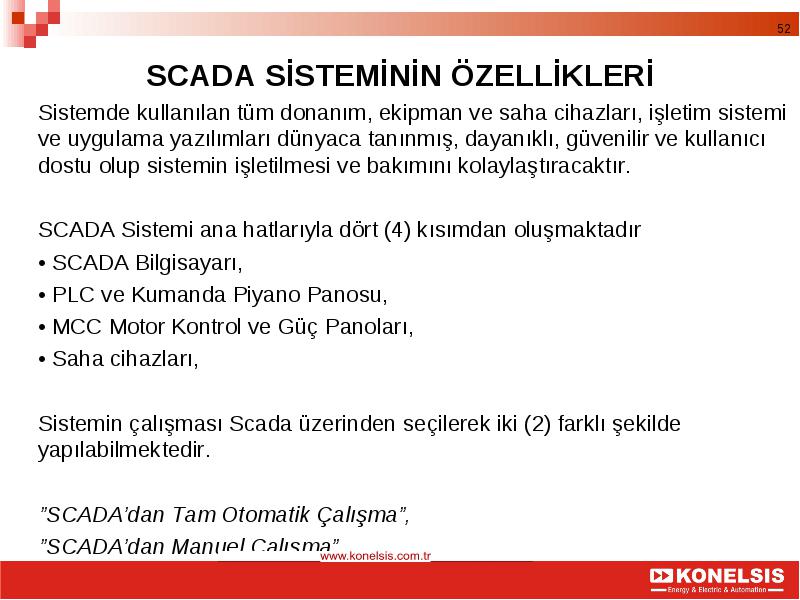

Sistemde kullanılan tüm donanım, ekipman ve saha cihazları, işletim sistemi ve uygulama yazılımları dünyaca tanınmış, dayanıklı, güvenilir ve kullanıcı dostu olup sistemin işletilmesi ve bakımını kolaylaştıracaktır.
Sistemde kullanılan tüm donanım, ekipman ve saha cihazları, işletim sistemi ve uygulama yazılımları dünyaca tanınmış, dayanıklı, güvenilir ve kullanıcı dostu olup sistemin işletilmesi ve bakımını kolaylaştıracaktır.
SCADA Sistemi ana hatlarıyla dört (4) kısımdan oluşmaktadır
• SCADA Bilgisayarı,

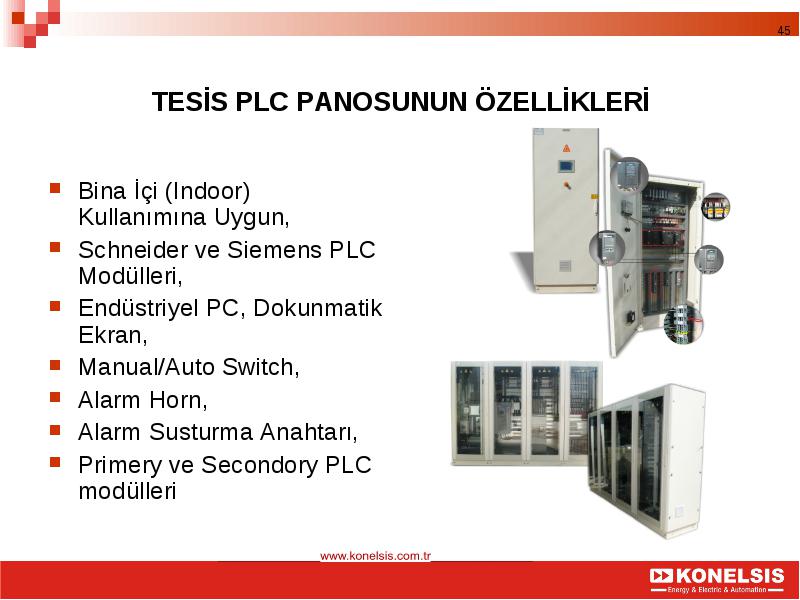

• PLC ve Kumanda Piyano Panosu,
• MCC Motor Kontrol ve Güç Panoları,
• Saha cihazları,
Sistemin çalışması Scada üzerinden seçilerek iki (2) farklı şekilde yapılabilmektedir.
”SCADA’dan Tam Otomatik Çalışma”,
”SCADA’dan Manuel Çalışma”

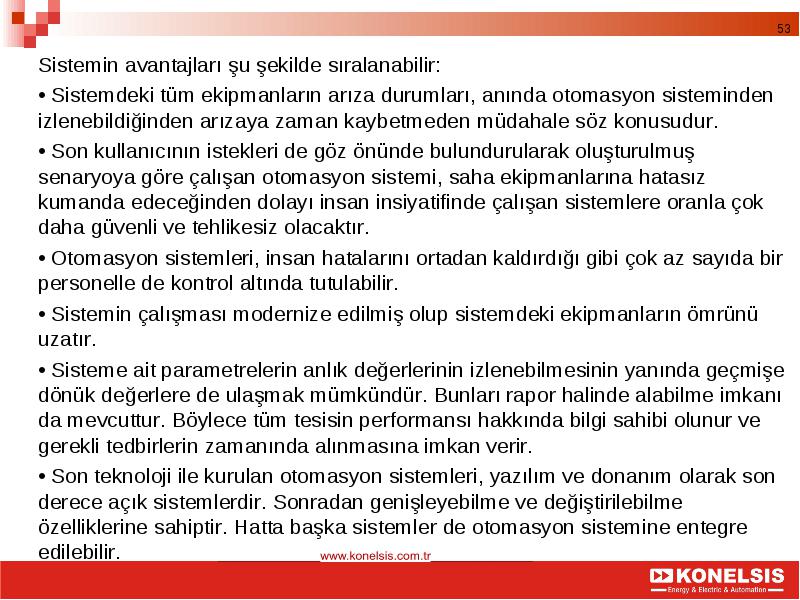

Sistemin avantajları şu şekilde sıralanabilir:
Sistemin avantajları şu şekilde sıralanabilir:
• Sistemdeki tüm ekipmanların arıza durumları, anında otomasyon sisteminden izlenebildiğinden arızaya zaman kaybetmeden müdahale söz konusudur.
• Son kullanıcının istekleri de göz önünde bulundurularak oluşturulmuş senaryoya göre çalışan otomasyon sistemi, saha ekipmanlarına hatasız kumanda edeceğinden dolayı insan insiyatifinde çalışan sistemlere oranla çok daha güvenli ve tehlikesiz olacaktır.
• Otomasyon sistemleri, insan hatalarını ortadan kaldırdığı gibi çok az sayıda bir personelle de kontrol altında tutulabilir.
• Sistemin çalışması modernize edilmiş olup sistemdeki ekipmanların ömrünü uzatır.
• Sisteme ait parametrelerin anlık değerlerinin izlenebilmesinin yanında geçmişe dönük değerlere de ulaşmak mümkündür. Bunları rapor halinde alabilme imkanı da mevcuttur. Böylece tüm tesisin performansı hakkında bilgi sahibi olunur ve gerekli tedbirlerin zamanında alınmasına imkan verir.
• Son teknoloji ile kurulan otomasyon sistemleri, yazılım ve donanım olarak son derece açık sistemlerdir. Sonradan genişleyebilme ve değiştirilebilme özelliklerine sahiptir. Hatta başka sistemler de otomasyon sistemine entegre edilebilir.

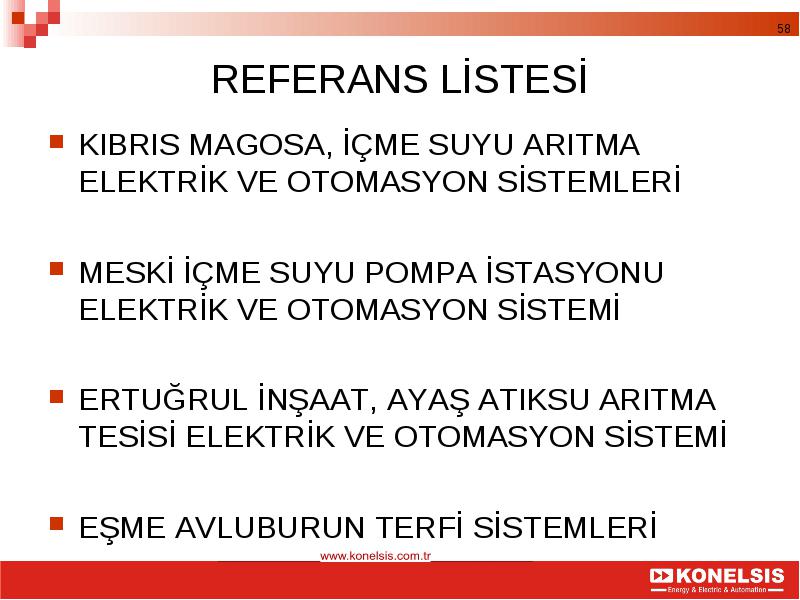

KIBRIS MAGOSA, İÇME SUYU ARITMA ELEKTRİK VE OTOMASYON SİSTEMLERİ
KIBRIS MAGOSA, İÇME SUYU ARITMA ELEKTRİK VE OTOMASYON SİSTEMLERİ
MESKİ İÇME SUYU POMPA İSTASYONU ELEKTRİK VE OTOMASYON SİSTEMİ
ERTUĞRUL İNŞAAT, AYAŞ ATIKSU ARITMA TESİSİ ELEKTRİK VE OTOMASYON SİSTEMİ
