YÜZME HAVUZLARININ MEKANİK TESİSATI İÇİN PROJE HAZIRLAMA ESASLARI

YAZANLAR :
Sami Bölükbaşıoğlu Selim Bölükbaşıoğlu

Mak. Y. Mühendisi Mak. Mühhendisi

İ.T.Ü – İstanbul Evansville - USA

Nisan 2005
YÜZME ve SÜS HAVUZU.JAKUZİ,SAUNA,BUHAR ODASI VB. KONFOR SİSTEMLERİNİN HERTÜR MALZEMESİNİN

ÜRETİMİ,İTHALATI,İHRACATI ve DAHİLİ PAZARLAMASI

Havuz filtreleme. dezenfeksiyon, ısıtma, soğutma, su ve ışık oyunları, nem kontrol cihaz ve aksesuarları.havuz kimyasalları ve

test aletleri, su içi aydınlatma armatürleri, hazır havuzlar otomatik sistemleri. MERKEZ-DEPO: Eyüp Sultan Man Müminler Cad. No:63 34885 Samandıra/Kartal/ISTANBUL

Tel: (90) 216 561 38 81 Pbx-Fax: (90) 216 561 38 94-95

İSTANBUL ŞUBE: Necatibey Cad. No:48 34425 Karaköy Tel: (90) 212 245 80 15-16-17 Fax: (90) 212 245 80 18

EGE BÖLGESi ŞUBE MD-lZMİR: 1203/7 Sokak No:2/P Yenişehir Tel: (90) 232 457 47 68-457 49 39-459 27 64 Fax: (90) 232 457 49 97 ANTALYA BÖLGESi (ŞUBE) MD - Muratpaşa Mah.569.Sokak.Hafız-Apt No:37/B-Merkez/ANTALYA Te!:(90)242 244 76 68 Fax:(90)242 244 76 68

www.santem.com e-mail: santem@santem.com

1. Kısım - İçindekiler Sayfa no:
Yüzme Havuzu Mekanik Tesisatının Yapımında Proje Hazırlama Esasları : 4
1. HAVUZ MEKANİK TESİSATI ÖNERİ RAPORU : : 4

1.1 Yüzme havuzlarının Bulunduğu Yere Göre Tanıtımı : 4

1.2. Havuzların Cins ve Kullanma maksadına göre tüm Su

Hacminin Filtrelenmesi için gereken Sirkülasyon Süreleri: (n) saat : 5

1.3 Havuzun Isıtılması veya Soğutulması : 9

1.4 Havuzun Ölçüleri ve Büyüklükleri : 13

1.5 Havuzda nefeslenmek için Yüzücü Basamağı inşa etmek : 13

1.6 Havuzun Taşma Sistemi : 13

1.7 Pompa ve Filtre Odası ile Galeriler : 13

1.8 Havuzda Aksesuar İstekleri: : 14

1.9 Havuzda Tercih Edilecek İç Kaplama ve Kenar : 14

1.10 Havuzda Can Emniyeti İçin Alınacak Tedbirler : 18

1.11 Su Altı Aydınlatma Lambaları : 20

1.12 Havuz Tesisatının plan , kesit resimleri ve Akış Şemasının Yapılması : 20

1.13 Havuz için gerekli olan su ve enerji hatları : 23

1.14 Bu Bölümde Raporun Sonuçlandırılarak Sunulması : 23

1.15 Öneri Raporu ilgililer tarafından incelenir,

değişiklik istekleri varsa belirtilir ve kesinleşir. : 23



2. ÖN PROJE, ÖN HESAPLAR ve RAPORU : 23

2.1.1 Yüzme Havuzunun Tesisat Hesapları

Havuzun Alanı, Ortalama Derinliği ve Hacminin Hesaplanması : 23

2.1.2 Havuzun Tüm Hacmindeki Suyun Her Periyotta

Kaç Saatte Sirküle Ettirileceğinin Kabulü (Turn Over) : 24

2.1.3 Havuzda Devrettirilen Suyun Toplam Debisi : 24

2.1.4 Sirkülasyon Sisteminin Toplam Basınç Kaybının Hesaplanması : 25

2.2 Pompalar, Filtreler ve İlişkileri : 25

2.2.1 Pompalar ve Filtreler: : 25

2.2.2 Yüzme Havuzları İçin Seçilen Filtreler : 26

2.2.4 KUVARS KUMLU FİLTRELERDE SÜZME HIZLARI : 28

2.3 Denge Tankının Hacim Hesabı : 28

2.3.1 Denge Tankının Hacim Hesabında Dikkate Alınacak Etkenler : 28

2.3.2 Denge Tankı Hacminin Seçimi : 30

2.4 Borularda Su Akış Hızları : 30

2.5 Havuzun Mimari ve Statiği İçin Destek Projesi : 31 2.5.1 SU ALTI LAMBALARI : 31

2.5.2 Vakum Lülesi (Nozul) : 33

2.5.3 Havuzun Dip Süzgeci : 33

2.5.4 Havuz Beleme Lüleleri (Nozullar) : 33

2.5.4.1 Havuz duvarına yerleştirilen nozullar- Yandan besleme nozulları : 33

2.5.4.2 Dipten besleme nozulu : 35

2.5.4.3 Havuzların taşma kanalları veya skimmerler : 37

2.5.4.4 Havuzda bulundurulacak çeşitli aksesuarın projede belirtilmesi : 40

2.6 Havuz Tesisatının Projelendirilmesinde Özel Kurallar : 40

2.6.1 Tesisat Mühendisi Tarafından Yapılan Havuz Tesisatı Projeleri : 40

2.6.2 Havuzun Ölçüleri : 40

2.6.2.2 Havuzun düşey iç boyutları : 40

3 HAVUZ TESİSATININ UYGULAMA PROJESİ ve HESAPLARI : 41

3.1 Havuzun Uygulama Planı : 41

3.2 Yapılacak Havuzun Gerekli Kesitlerinin Çizilmesi : 43

3.3 Pompa-Filtre Odasının ve Galerilerin Planı : 43 3.4 Havuzdaki Tüm Boruları, Vana ve Cek Valfleri, Göstergeleri Anlatan

Akış Diyagramı : 43

3.5 Yapılacak Olan Proje Paftalarının Tanıtımı : 45



MEKANİK TESİSAT MÜHENDİSLİĞİNİN ÖNEMLİ BİR KONUSU

YÜZME HAVUZLARININ MEKANİK TESİSATI



AÇIK OLİMPİK YÜZME HAVUZU

Sadi Gülçelik Spor tesisinin gündüz ve gece görünümü

YAZANLAR: Sami Bölükbaşıoğlu – A. Selim Bölükbaşıoğlu



Makine Mühendisleri

Yüzme Havuzu Mekanik Tesisatının Yapımında

Proje Hazırlama Esasları



  1. HAVUZ TESİSATI ÖNERİ RAPORU ;

Mekanik tesisat mühendisi, kendisinden, yeni inşa edilecek olan bir havuzun mekanik tesisat projesinin yapılması istendiğinde, yapacağı ilk şey havuzun mimarından ve/veya mal sahibinden, bu havuzun hangi amaca hizmet edeceğini, açık mı yoksa kapalı havuz mu olacağını; yüzme havuzundan bir gün içinde en çok kaç yüzücünün faydalanacağını öğrenir .

Mimardan alacağı projeyi inceler, çevre hakkında ileriye dönük bilgiler toplar. Bu bilgilerin ışığı altında kendi görüş ve deneyimlerini ortaya dökerek yakın gelecekte yapacağı, havuzun mekanik tesisat projesi için ilk “Öneri Raporu” nu hazırlar.

Havuzun yapım tekniğine uymayan isteklerle karşılaşan tesisat mühendisi, bu isteklere göre,karşı çözüm yolları arar veya değişik, doğru seçenekler öne sürer. Bu yeni önerileri, mimar ve mal sahibi inceleyerek görüş bildirirler. Sonunda mutabık kalınan en doğru , en uygun çözüm yolları ile projeye başlarken müşterek karar sağlanmış olur.

Unutulmamalıdır ki, her tür havuz, insan sağlığını tehdit etmeyecek çok iyi kalitede su bulundurmak ve can emniyeti bakımından da hiç tehlike oluşturmayacak bir yapıya sahip olmak üzere inşa edilmek zorundadır. Bu nedenle yüzme havuzu projesi yapılırken mekanik tesisat mühendisine çok önemli görev düşmektedir.
1.1 Yüzme Havuzlarının Bulunduğu Yere Göre Tanıtımı
1.1.1 Açık yüzme havuzları


Anadolu Kulübü olimpik yüzme havuzu – Büyükada - İstanbul

1.1.2. Kapalı yüzme havuzları ,

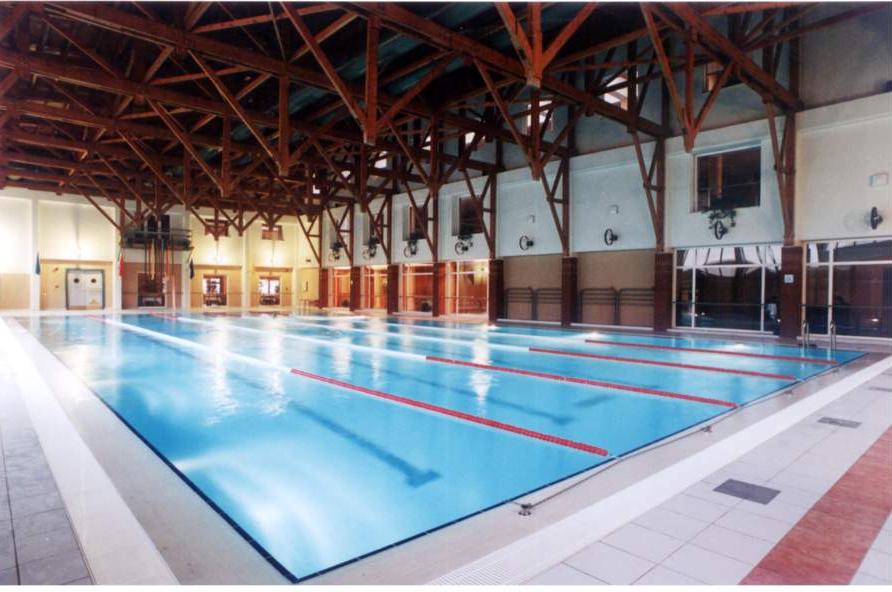

Darüşşafaka Lisesi Kapalı Havuzu
1.2. Havuzların Cins ve Kullanma maksadına göre tüm Su Hacminin Filtrelenmesi için gereken Sirkülasyon Süreleri: (n) saat

Havuzun kullanım amacına bağlı olarak, suda oluşacak kirlilik yükünü bertaraf etmek, suyu temiz ve berrak tutmak için peş peşe tekrarlanan filtrelemenin, tüm havuz suyunun her bir turu için filtreden geçme (süzülme) süresine sirkülasyon periyodu (turn over) denir. Birimi saat olup (n ) ile ifade edilir. Aşağıda bu süreler, havuzların kullanma amacına göre belirtilmiştir.


1.2.1. Yüksek teknik özellikli havuzlar:

Aşağıda sıralanan havuz grupları için, havuzdaki tüm su hacminin filtreleme devr-i daim süresi, (n= 4 saat) olacaktır.


1.2.1.1 Olimpik yüzme havuzu :

50 metre uzunluğunda çeşitli yarışın yapıldığı ve su oyunlarının oynandığı yüzme havuzudur. Ulusal ve uluslararası yarışmaların yapıldığı bu havuzların ölçüleri standart ölçülerdir.




        1. Beş yıldızlı otel havuzları:

Çeşitli şekil ve büyüklüklerde yapılabilir.


        1. Yarı olimpik havuz :

25 metre uzunluğunda çeşitli yüzme çalışmalarının yapıldığı ve çoğunlukla ısıtılan yüzme havuzlarıdır,

        1. Toplum havuzu:

Semt halkı ve büyük topluluklar için yapılan havuzlar; büyük semtlerde halkın ortak olarak kullandığı yüzme havuzlarıdır. Bu tür havuzlarda da n=4 saat tercih edilir.


      1. Büyük hacimli ve yüzücü sayısı limitli, iyi teknik özelliklere sahip genel kullanma amaçlı yüzme havuzları :

Tüm su hacminin filtreleme devir süresi, n=5 saat olmalıdır. Bunlar;

- Tatil köyü havuzu,

- Site havuzu,

- 3 ve 4 yıldızlı otel havuzu,


  • Dairelerde yaşayanların, ortaklaşa kullandıkları apartman yüzme havuzlardır .


1.2.3 Yüzücü sayısı az olan, kaliteli olduğu kabul edilebilir genel kullanım amaçlı yüzme havuzları:

Tüm su hacminin filtreleme devir süresi, n=6 saat seçilebilir. Tesisat maliyeti ve işletme masrafları oldukça ekonomik olan ve 1.2.2 maddesinde belirtilen tipte, fakat daha az yüzücü yükü olan, nispeten küçük tesislerin genel kullanım amaçlı küçük yüzme havuzlarıdır .


1.2.4 Özel ev yüzme havuzu:

Filtreleme süresi, n=7 – 8 saat.



1.2.5 Çocuk yüzme havuzu:

Filtreleme süresi, n=2 saat.



1.2.6 Tedavi amaçlı sıcak masaj, terapi havuzu:

Filtreleme süresi, n=1 saat



1.2. 7 Soğuk su bulunduran şok havuzu:

Filtreleme süresi, n=1 saat



      1. Ayak yıkama havuzu:

Filtreleme süresi, en çok n= 1 saat

1.2.9 Değişik amaçlı havuz:

Filtreleme süresi n= 4 saat olan havuzlar:

- Derin havuz,

- Sığ havuz,

- Atlama havuzu,

- Dalga havuzu,

- Atraksiyon havuzu,

- Kaydırak havuzu,

- Tabanı hareketli havuz.

1.2.10 Sun’i göller, meydan havuzları ve çeşitli süs havuzları:

Filtreleme süresi, n= 8–10 saat


      1. Yukarıda anlatılan yüzme veya başka amaçlı havuzların dışındaki su oyunları, fıskiye ve şelalelerin tesisatı:

Bunların çevresindeki insan sağlığının korunması için suyun dezenfekte edilmesi, suyun berrak

görünmesi için de filtrelenmesi ve su içerisinde yosun oluşmasının önlenmesi gerekir. Bunlarla

birlikte en önemlisi insanın havuz buharını soluması veya suya dokunmasıyla mikrop ve kolibasili

bulaşmasının önlenmesinin sağlanmasıdır.

Can emniyeti konularında alınan ve alınması gereken her türlü tedbir , yapılan proje

ve/veya raporda ifade edilmeli ve işaretlenmelidir. Durgun ve bilhassa sıcak su bulunduran

havuzların hızlı bir şekilde koli basili ve diğer mikropların üremesine sebep olacağı ve

bunların solunumla insanlara geçerek zarar verecekği unutulmamalıdır.



1.2.12 SPA (jakuzi):

Filtreleme süresi, n = 1 saattir. SPA ‘da bulunan ve kendi sistemi ile filitre edildiğinden, sık sık değiştirilmeyen suyuna birden fazla kişi girebillir . SPA küvetinde , su ve hava karışımlı darbe yaparak sıcak su püskürten lüleleri (nozulları) vasıtası ile masaj yapan ve dinlenme sağlayan sıcak su havuzudur.

SPA’lar en çok 10 kişinin kullanabileceği kadar büyüklükte yapılır ve kişi başına en az 400 litre su hacmi bulundurulur. SPA kendine ait müstakil jet pompa/pompalarının yanında sirkülasyon pompası, kum veya kartuş filtresi, su ısıtıcısı, hava kompresörü bulunan komple bir sistemdir.





İzmit- Maşukiye ev havuzu

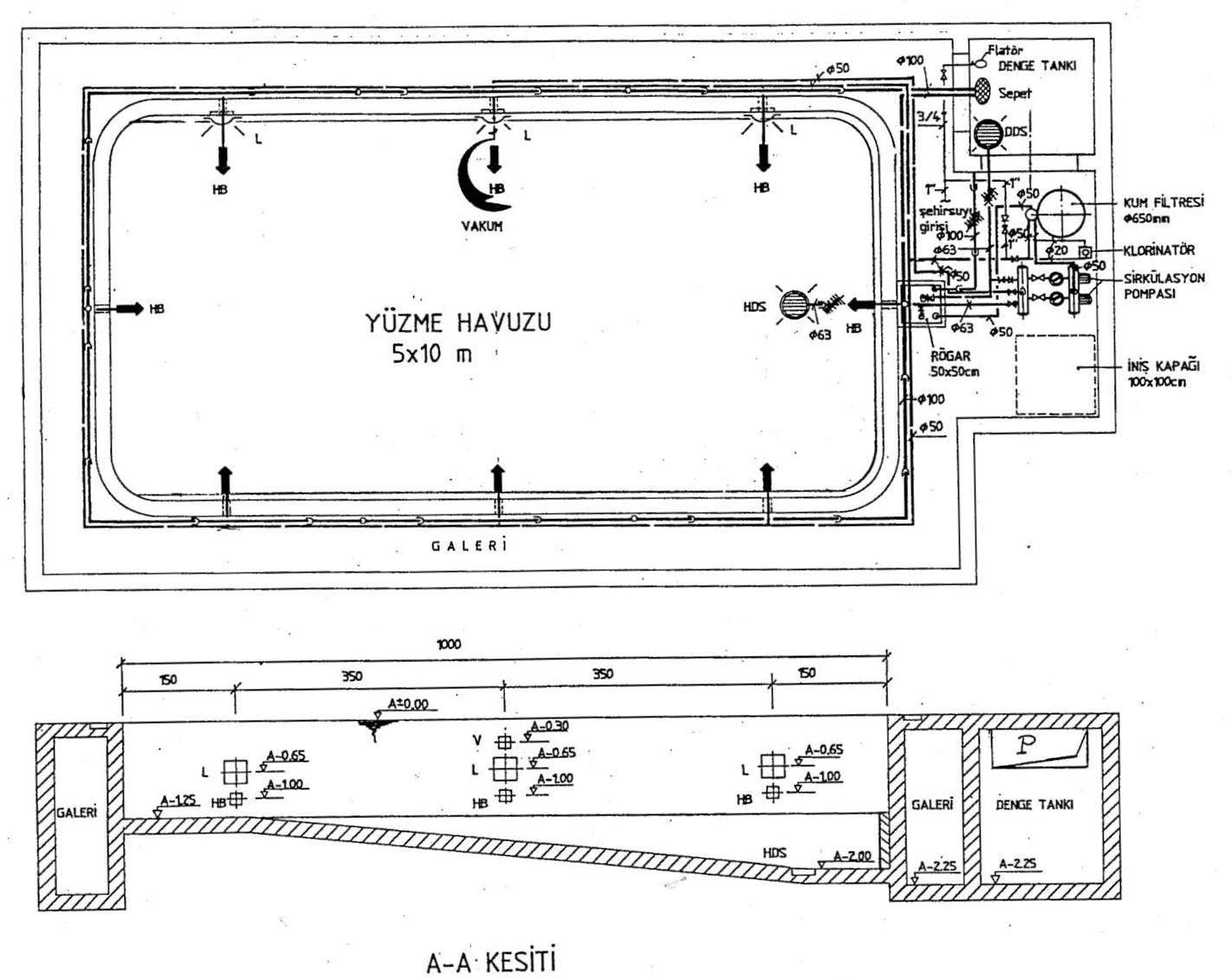

Şekil 1. Bir ev havuzunun mekanik tesisatının tipik örneği; plan, kesit ve akış şeması.






  • Odaya iniş merdiveninin genişliği ve kapılar, filtrelerin geçmesine ilerisi de düşünülerek imkan vermelidir.

Her filtrenin dolu ağırlığı mimara ve/veya inşaat mühendisine sunulmak üzere raporda

belirtilmelidir.


1.3 Havuzun Isıtılması veya Soğutulması :
Havuz ister açık ister kapalı olsun, havuzun ısıtılması gerekebileceği veya istenebileceği gibi, iklim şartları çok sıcak olan bölgelerde de, havuz suyunu soğutmak gerekebilir. Havuz eşanjörlerinin kolay temizlenebilmesi için, paslanmaz çelik plakalı tipte eşanjör kullanmak en doğru seçim olacaktır. Bu plakların birbirinden ayrılarak temizlenmesi ve tekrar aynı şekilde montajı çok kolaydır.


      1. Isıtılan kapalı veya ısıtılması istenen açık yüzme havuzlarında ısı değiştirici ( eşanjör)

seçimine mesnet olacak ısı kayıp miktarının hesaplanması
1.3.1.1 Isıtılan havuzun bulunduğu ortam:

- Kapalı mekanlarda bulunan havuzlar (kapalı havuzlar)



  • Açık havada kurulmuş havuzlar (açık havuzlar )

  • Odaya iniş merdiveninin genişliği ve kapılar, filtrelerin geçmesine ilerisi de düşünülerek imkan vermelidir.

- Her filtrenin dolu ağırlığı mimara ve/veya inşaat mühendisine sunulmak üzere raporda

- belirtilmelidir.



1.3.1.2 Kapalı mekanlarda bulunan havuzlarda olması gereken su sıcaklıkları:
- Kapalı yüzme havuzları : ……………………………... 26 – 28 °C

- Çocuk havuzları : ……………………………………… 26 – 32 °C

- Therapi havuzları :……………………………………… 35 – 37 °C

- Masaj havuzları : ………………………………………. 32 – 38 °C

- Soğuk su şok havuzları: sauna çıkışında ……………..… 14 - 16 °C

** Kişilere özel havuzlarda isteğe bağlı olarak yukarıdaki değerler 1 – 2 °C

azaltılır veya çoğaltılabilir.

** Kapalı havuzların tümünde, içindeki su dezenfekte edilmeden kesinlikle

durgun halde bulundurulmamalıdır.

** Havuz suyunu ısıtmak için kullanılacak plak eşanjörler, yıllık bakımlarda dağıtılarak

temizlenmelidir. Bu plaklar paslanmaz çelik malzemeden olmalıdır.

** Plak eşanjorlerin kapasiteleri: Plaklara kalorifer kazanı devresinden gelen, ısıtıcı suyun gidiş/dönüş sıcaklığı 90/70, 80/65, hatta 60/50 °C gibi muhtelif değerlerden biri olabilir. Sistem, bu sıcaklıklardan hangisi ile çalışacak ise, transfer edeceği ısı miktarını sağlayacak kapasitedeki plak eşanjör , ona göre seçilmelidir. Seçilecek eşanjörün kapasitesi tayin edilirken, ısıtıcı akışkanın sıcaklıkları, devredeki başka amaçla kullanımlar sebebiyle zaman zaman değişken olacaksa, eşanjörün hesaplanmasında en düşük değer alınmalıdır. Ayrıca seçilen eşanjör havuz sirkülasyon devresi tarafında basınç kaybını çok arttırıyorsa plakların sayısı çoğaltılarak basınç kaybı azaltılmalı ve eşanjörün havuz tarafında by-pass yapılarak filtrenin basıncının çok yükselmesine de imkan verilmemelidir .

** Havuzu ilk soğuk halinden ısıtılacağı sıcaklığa (rejim haline) getirmek için gereken ısı yükü

birinci faz olarak düşünülürse, bunu takip eden günlerdeki ısı kayıplarını karşılamak da ikinci faz

olarak kabul edilecektir.

** Kapalı havuzlarda su sıcaklığı 27 °C ve kaplı mekanın sıcaklığı da 30 °C olmalıdır. Havuzdaki su hiç ısıtılmamışsa 10 °C’ ‘ da olacağı ve 27 °C ‘a ısıtılana kadar gereken ısının kalorifer devresinden karşılanacağı kabul edilebilir. Bu durum, birinci faz ısıtma halinin tanımıdır . Örnek olarak, kapalı yüzme havuzunda, Isıtılacak olan suyun sıcaklık farkı 27–10 = 17 °C olacaktır.

Tabiidir ki su 17 °C ısıtılırken havuzun soğuk taban ve duvarlarının emeceği ısı miktarı ile

Buharlaşan suyun kaybedeceği ısı miktarı da hesaba katılmalıdır. Bu nedenle hesapla bulunacak olan ısı yükünün büyüklüğüne göre , havuz suyunun 27 °C ‘ye getilileceği süre uzatılabilir .

Bu süre beklenilebilecek zamana ve ısıtan kazanın bu maksada tahsis edeceği ısıtma kapasitesine bağlı olarak ( 12 - 72 saat ) arasından seçilebilir.

** Açık havuzlarda durum farklıdır. Suyun ısıtılması, ancak ilk ve sonbaharın ılıman iklimli

günlerinde su sıcaklığının hava sıcaklığından 5 °C kadar soğuk olduğu durumlarda suyun

ısıtılması düşünülebilir.

Serinleyen iklimde açık havuzun ısıtılacağı düşünülüyorsa : dış hava sıcaklığı 18–21 °C değerlerine indiğinde ve havuz suyunun sıcaklığı da bu değerden 4 ila 5 °C daha soğuk olursa, su ile dış ortam arasındaki 4–5 °C sıcaklık farkını giderecek ısıtma yapılabilir .

** Kapalı veya açık havuzları, yukarıda tarif edilen birinci faz, rejim sıcaklığına kavuşturmak için havuzun hacim büyüklüğüne göre ısıtma süresi 1 ila 3 tam gün olarak kabul edilebilir. Bu süre zarfında saatteki ısı kaybı da toplama ilave edilecektir. Bu kayıplar : rüzgar etkisinden, satıhtaki buharlaşmadan, muhitin sıcaklık farkından, bir miktar da havuzun soğuk çeperlerinden kaynaklanacaktır.




      1. Havuz Suyunun Isıtılması:




Nakkaştepe iş merkezi kapalı havuzu



        1. Havuz ısıtıcısı kapasitesinin hesaplanması :

Q = V x ( t2 – t1 ) / h + Sh x q ............... Kcal / h

V = Havuzun toplam su hacmi(denge tankındaki yarım depo su hacmi de dahil olarak litre.

h = Havuz suyunun ilk sıcaklık değerinden, ısıtılacağı son sıcaklığa gelinceye kadar geçecek olan süre (rejime girme süresi) .......... (saat)

Sh = Havuzun su alanı......... (m²)

q = Havuzun su yüzeyinden buharlaşma ile kaybolan ısı............. Kcal/m².saat



Sıcaklık farkları ( t2 – t1 ) = ................. °C

Açık yüzme havuzlarında 4 ila 5 °C olmalıdır.

Kapalı havuzlarda: 27 – 10 = 17 °C alınır.

Su yüzeyinden ısı kayıpları :

Kapalı yüzme havuzlarında: ………..q = 104 Kcal / m².saat

Açık yüzme havuzlarında :

Rüzgara karşı tam korunmuş ise:……q = 241 Kcal / m².saat,

“ “ az korunmuş ise :……q = 375 Kcal / m².saat,

“ “ korunmamış ise:…… q = 645 Kcal / m².saat , değerleri alınır.



Küçük ve Büyük havuzlar için ; Isısan - Buderus firmasının uyguladığı

Yüzme havuzu ısıtma sistem şemaları







Plak eşanjörleri



İstanbul Kemer County Açık Havuzu Genel Kullanım Amaçlı

1.4 Havuzun Ölçüleri ve Büyüklükleri:

- Mimarisinde belirtilmiş olan havuzun kenar ölçüleri, çevre uzunluğu ve su yüzeyi alanı (Sh) belirlenir.



  • Havuzun sığ ve derin bölgelerinin tespit edilmesi vasıtası ile bölge bölge toplam su hacmi hesaplanır (Vh). Bu değerler hesaplarda kullanılacaktır.

  • Tramplensiz havuzun kenarından bir yüzücünün balıklama atlaması halinde, emniyetli su derinliği sınırı min.110 santimetredir; daha az olamaz. Havuz kenarına tramplen konulacaksa, tramplenin uzunluğuna ve yaylanmasına göre havuzun o bölgesine mahsus su derinliği ayrıca seçilir.

  • Atlama kulesi bulunan havuzlarda derinlikler, havuzun mimari projesinin plan ve kesitlerinde yer alacaktır. ( Bu tür özellikler Gençlik ve Spor Genel Müdürlüğünden alınmalıdır .

  • Genel kullanıma açık site ve otele ait gibi havuzlarda su derinliğinin en çok 135 santimetre olması halinde büyük emniyet getirecektir..

1.5 Havuzda nefeslenmek için Yüzücü Basamağı inşa etmek:

Yüzücülerin can güvenliği için havuzların uzun ve derin kenarlarında, su derinliği 125 cm’den fazla olmamak kaydıyla duvarda basamak yapılmalıdır. Bu basamaklar 8–10 cm. genişlikte olmalı ve betonarme inşaat sırasında havuz perdesi o bölgede genişletilerek basamakla birlikte dökülmelidir.

1.6 Havuzun Taşma Sistemi :
1.6.1 Denge tanklı (rezerv tanklı) sistem:

Havuz suyunu filtrelemek amacı ile devrettiren pompa, debisinin bir kısmını veya tamamını

denge tankından emerek filtreden geçirdikten sonra tekrar havuza basacak ve havuzu taşıracaktır. Taşan su, havuzun en üst kodundan bir ızgaralı kanalla tekrar denge tankına tabii olarak akacaktır veya havuzun taşırılan suyu yandan savaklarla yine tabii akışla denge tankına gönderilecektir. Her



iki halde de bir denge tankına yani havuzun yedek su deposuna (rezerv tanka) ihtiyacı vardır.

Denge tankının hacim hesabı da yapılarak mimara bildirilecektir.

1.6.2 Satıh sıyırıcı (skimmer)lı sistem:

Gerek satıh sıyırıcılı gerekse üstten taşmalı sistemlerin mukayesesi yapılarak, bu havuz için,

birinin diğerine göre avantajı veya dezavantajı mal sahibine ve mimara anlatılmalıdır.

1.7 Pompa ve filtre odasının büyüklüğü:

Havuz için gerekli olan filtreler, büyük hacimleri ile odada çok yer kaplamaktadır. Filtreleri düzgünce ve yeterli aralıklarla, tekniğine uygun olarak yerleştirince, oda boyutlarına rahatça sığmalıdır. Filtrelere ilaveten;


  • Asıl ve yedek pompalar; vana, boru ve kollektörleri; gerektiğinde bozulan

  • filtrelerin odadan çıkarılıp tekrar içeriye alınabileceği genişlikte inşa edilecek

  • olan iniş merdiveninin kaplayacağı alan; yağmur suları, atık veya dökülen

  • sular için yapılması gereken Rogarın kaplayacağı alan;

  • dezenfeksiyon sisteminin konacağı bölüm; elektrik panosunun asılacağı yerin büyüklüğü dikkate alınmalı ve ölçekli bir planda izlenmelidir.

  • Odanın tavan yüksekliği, kullanılacak filtrelerin tanımları baştan yapılmalıdır. Cihaz yükseklikleri fazla olmasa bile odanın yüksekliği en az 190 cm. yapılmalıdır.

  • Odaya iniş merdiveninin genişliği ve kapılar, filtrelerin geçmesine ilerisi de düşünülerek imkan vermelidir.

  • Her filtrenin dolu ağırlığı mimara ve/veya inşaat mühendisine sunulmak üzere raporda

  • belirtilmelidir.




Darüşşafaka Olimpik Havuz pompa dairesi


1.7.1 Galeriler: Galeri 1 ve Galeri 2 Resimler

Galeriler, havuzun büyüklüğüne göre, yapılacak boru vb. tesisatın, içerisine rahatça sığacağı ve aynı yerde insanın da rahatça dolaşabileceği kadar büyüklükte, 75–150 cm genişlikte ve en az 180 cm. yükseklikte olmalıdır.

Galeriler, mecbur kalınmadıkça 180 cm.’den daha az yükseklikte yapılmamalıdır.

Galerilere, çok iyi tabii havalandırma sağlanması şarttır; buna imkan bulunamıyorsa cebri havalandırma yapılmalıdır.


1.8 Havuzda Aksesuar İstekleri:

Bu istekler taraflarca baştan bilinmelidir. Örneğin, su akıntı pompaları masaj amaçlı püskürtücüler, omuz duşları, tramplen, kaydırak, belki ilave süs fıskiyesi vb. istekler de düşünülebilir.


1.9 Havuzda Tercih Edilecek İç Kaplama ve Kenar;

- Bordür Malzemesinin Cinsi ve Boyutları

Uygulama projesine geçmeden önce, duvar kalınlıklarına ve diğer ölçülere önemli etkiler yapabileceğinden dolayı bu seçimler de baştan yapılmalıdır. Bu husus mimarı ve mal sahibini ilgilendirmekle beraber, tesisat mühendisini de çalışmasındaki seçimlere karar verebilmesi bakımından ilgilendiren bir konudur.

Betonarme duvar genişlikleri, su yüzeyinden 125 cm. aşağısına kadar, duvar sıvası ve kaplama

dahil en çok 25 cm. kalınlıkta yapılmalıdır (inşaat mühendisi bu konuya çare bulmalıdır). Böylece

havuzun kenar bordürüne ve beton geçme parçalarına kolay çözüm sağlanacaktır.

Havuz kaplama malzemelerinde su emmeyen cinsler tercih edilmelidir. Kabul edilebilir su emme

oranı, malzeme ağırlığının % 0,3’ünü geçmemelidir.

Prensip olarak kir tutmaması için havuzun iç kaplaması kaygan yüzeyli olmamalı, fakat gezinti

bölgeleri ıslandığında kayganlık yapmayacak türde malzemeden yapılmalıdır.



ÜSTTEN GÖRÜNÜŞ

ÖLÇEK 1/50






Havuz galerisinde tesisat borularının askı düzeni


BASAMAK




    1. Havuzda Can Emniyeti İçin Alınacak Tedbirler:




  • Elektrikle çalışan cihazlar için topraklama tesisatı,

  • Yakın çevrede, havuzu da koruyan paratoner tesisi,

  • Havuz çevresinin gezinme alanında, üzeri ıslandığında kaymayan malzeme ile yapılmalıdır,

  • Dip süzgecinin emniyetli büyüklükte seçilmesi için süzgeç deliklerinin tüm kesit toplamındaki su geçiş hızı 0,30 metre/saniyeden yüksek olmamalıdır,

  • Kısacası, dip süzgecinin delik toplam alanı, emme borusunun kesit alanından 3–4 kat büyük olmalıdır.

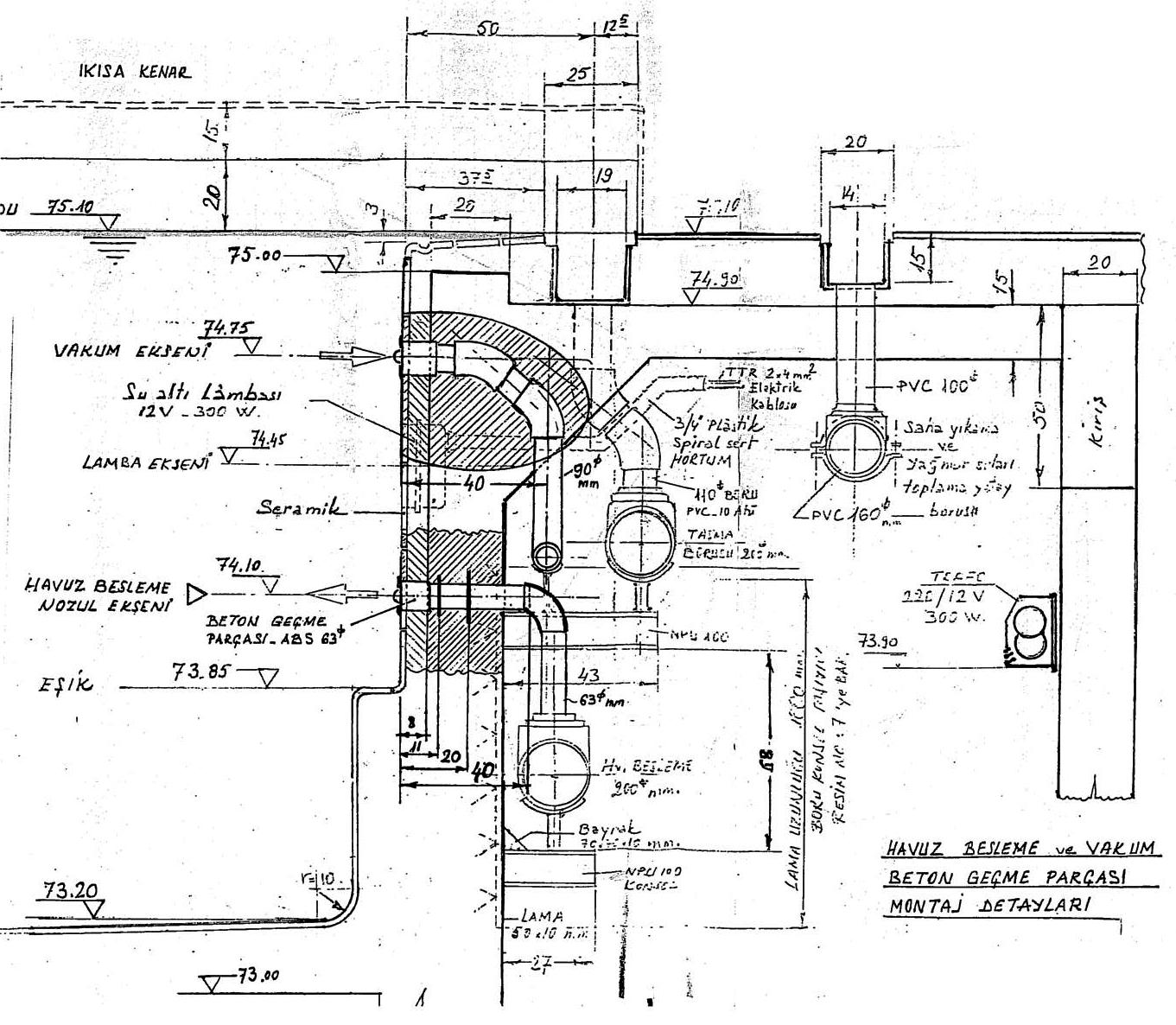

  • Vakum ağızları, kullanılmadığı müddetçe pompa dairesindeki kesme vana/vanaları ile kapalı tutulmalıdır. Buna rağmen havuzun duvarındaki vakum ağızlarına kör tapa konması gereği işletmecilere anlatılmak üzere rapora geçirilmelidir.

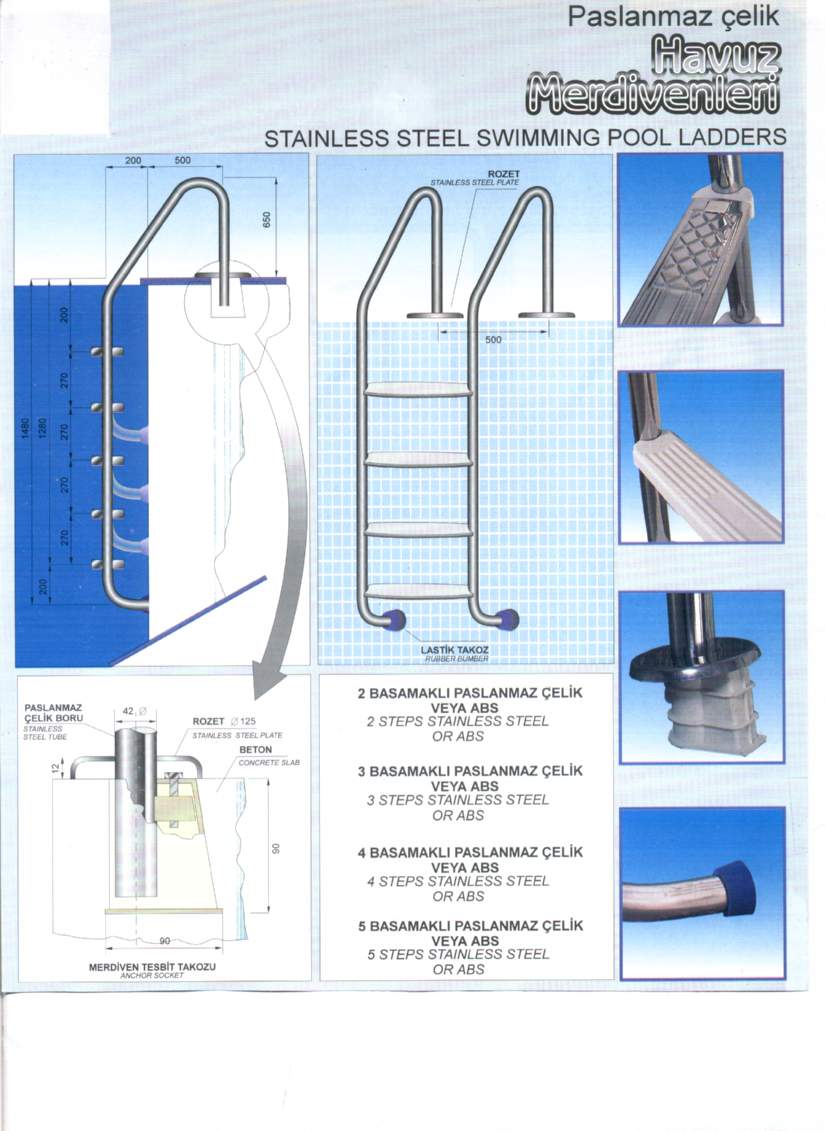

  • Havuzların derin bölgelerinde bilhassa uzun kenarlarında yapılacak olan ayak basma seti de (basamak) can güvenliği için bir tedbirdir.




Şekil 3. Hakem gözetleme koltuğu- Paslanmaz çelik 304 kalite % 8-18 krom nikel borudan mamül.




    1. Su Altı Aydınlatma Lambaları,




  • Havuzda istenen aydınlatma lambaları, ışığı havuzun su yüzeyine yayacak şekilde özel olarak yapılmış kesme camlı, genellikle 12 Volt–300 Watt, (25 Amper) PAR 56 tipli ampullerle donatılmış su altında kullanılmaya mahsus lambalardır.

  • Lambalar 4 metre ara ile karşılıklı olarak yatay ekseni su yüzeyinden 65 cm. derinlikte olacak şekilde monte edilir.

  • Transformatörler: 220/12 Volt-300 Watt.’lık olup galeride lambalara oldukça yakın mesafede

kuru ve havadar bir duvara (galeri duvarına) asılacaktır.

- Su altı lambaları pompa dairesindeki tablodan kumanda edilerek, her biri müstakil anahtarı ile isteğe bağlı olarak tek tek veya gruplar halinde yakılıp söndürülebilecektir.





    1. Havuz Tesisatının Plan, Kesit Resimleri ile Akış Şemasının Yapılması,

Bu safhada yapılan çalışmalara, yapılması amaçlanan yüzme veya diğer havuzlar için tasarlanan havuz tesisatını anlatan bir “Akış şeması” ve bazı önemli kesit resimleri de eklenmelidir.











Bir Başka Akış Şeması Örneği :



1.13 Havuz için gerekli olan su ve enerji hatları:

- Şebeke suyunun havuz makine dairesine getirilmesi,

  • Havuzun suyu ısıtılacak veya soğutulacaksa ısıtıcı ve soğutucu akışkan borularının da bulunduğu yerlerden filtre dairesine taşınması,

  • Havuzun elektrik gücü ihtiyacı hesaplanarak, bunun temin edilmesi,

  • Kanalizasyon ve yağmur suyu gideri/giderleri tespit edilmelidir.


1.14 Bu Bölümde Raporun Sonuçlandırılarak Sunulması:

Tesisat Mühendisi, mimar ve havuzun sahibi ile görüşerek aldığı isteklere, kendince yaptığı incelemeleri de katarak sağladığı teknik çözümleri bir sonuç “Öneri Raporu” ile sunar.


1.15 Öneri Raporu ilgililer tarafından incelenir, değişiklik istekleri varsa belirtilir ve kesinleşir .

2. ÖN PROJE, ÖN HESAPLAR ve RAPORU ,

Kesinleşmiş öneri raporuna, mimari projede havuzun kesinleşmiş şekil ve ölçülerine, inşaat projesinin uyumuna dayanarak “Ön Proje Çalışması” başlar.


2. 1 Yüzme Havuzunun Tesisat Hesapları :


      1. Havuzun Alanı, Ortalama Derinliği ve Hacminin Hesaplanması,




  • Havuzun alanı Sh=havuzun geometrik şekline göre m² olarak hesaplanır,

  • Havuzun derinliği Hh= sığ ve derin bölgelerde derinlikler ayrı ayrı bulunur, havuzun tabanı sığdan derine sürekli bir eğimde değişiyorsa, derinliğin ortalaması alınarak havuzun hacmi (Vh) hesaplanır,

  • Hesapla bulunan, havuzun su hacminin (Vh) tamamı ile, denge tankının (Vd), daima dolu olan % 50 hacmi toplanarak, filtreleme ve dezenfeksiyon hesabına esas alınacak olan ve havuz sirkülasyon sistemine giren tüm su hacmi bulunur.


2.1.2 Havuzun Tüm Hacmindeki Suyun Her Periyotta Kaç Saatte Sirküle Ettirileceğinin Kabulü (Turn Over)

Öneri raporunun 1.2 sıra numaralı maddesinden 1.2.11 numaralı dahil alt maddelerinde açıklanan süreler bu safhada da tekrar gözden geçirilecek ve kesin hesaplara esas alınacaktır.



2.1.3 Havuzda Devrettirilen Suyun Toplam Debisi:
Qt : Toplam debi (m3/saat),

Vh : Havuzun toplam su hacmi (m3)

N : Havuzun kullanma amacına göre (sirkülasyon süresi: (n) saat/defa)

Vd : Denge tankının tüm hacmi (m3) – hesaba giren ½ Vd’dir.


Toplam debi hesabı formülü :

Qt = Vh + 0,5 Vd/n :........ ( m3 / saat )

Nümerik örnek : Toplam filtreleme debisinin hesaplanması.

Qt = 800 m3 (havuz) + 0,5 x 40 m3 (denge tankından gelen)/6 saat (n)

Qt = 820 / 6 = 136, 67 m3/h (yani yaklaşık 137 m3/saat)


      1. Sirkülasyon Sisteminin Toplam Basınç Kaybının Hesaplanması:

Aşağıda örnek olarak takribi değerler verilmiştir

Hm : Pompanın emme ekseninden havuzun su üst seviyesine

kadar ölçülen manometrik yükseklik:......................... takriben 2.50 mss,

Fbk : Kuvars kumlu filtreler için kabul edilen basınç kaybı: takriben 5.00 mss,

Bbk : Toplam boru kaybı: ........................................................takriben 2.00 mss,

bk : toplam lokal kayıplar: ...................................................... takriben 1.50 mss,

Fübk : Filtre üst basınç kaybı (kumun bir miktar kirlenmesi

ile doğacak olan ek kayıp) ters yıkama zamanının

geldiğini işaret eden değer: ........................................... takriben 2.00 mss,

+_________

Pompa önündeki toplam basınç kaybı ..................................... takriben 13,00 mss,


Yukarıda açıklanan kayıplar, “Uygulama Projesi” yapılırken kesin olarak hesaplanacak ve/veya tahkik edilecektir. Ayrıca, ısıtıcı veya soğutucu eşanjör varsa devreye 3 ila 3,5 mss kayıp, ek olarak gelecektir. .............................................................................................. 3.00 mss,

+_________

Eşanjör dahil kayıplar toplamı .............................................takriben 16.00 mss, olacaktır.


    1. Pompalar, Filtreler ve İlişkileri

2.2.1 Pompalar ve Filtreler:

Havuzlarda kullanılan pompalar, yapıları itibari ile büyük debili ve düşük basınçlı tek kademeli santrifuj pompalardır.

Pompanın havuz suyundaki kimyasalların etkisinden veya deniz suyu ile doldurulacak havuz ise, tuzlu suyun korozif etkisinden zarar görmemesi için termoplastik gövdeli pompalar, ön koruyucu sepetleri (halk dilinde kıl tutucu) ile iliştirilmiş olarak tercih edilirler.

Bu pompalar genellikle en çok 20 mss basınca kadar basabildiklerinden havuzlar için yeterlidirler. Bu nedenle, 20 mss basınca kadar devamlı çalışmaya dayanıklı plastik, takviyeli polyester veya emsali gövdeli filtrelerle emniyet ve uyum içinde çalışabilirler.

Havuz pompaları, 2800 d/d civarında hıza sahip olmalarına rağmen çok gürültü çıkarmazlar.

Koruyucu ön filtreleri de gövdelerine akupledir. Monofaze veya trifaze elektrik motorları, neme karşı korunmuş kapalı tip, bir veya üç fazlı olabilir.

Genel olarak havuzlarda kullanılan pompalar, Qp = 80 m3/saat debi kapasitesine ve H = 20 mss basınca kadar güçte pompalardan ihtiyaca göre seçilebilir.

Havuzun, pompa ve filtre dairesinden epey uzakta olması ve/veya pompaların su yüzeyinden çok aşağı kotlarda bulunması , sirkülasyon sisteminin basınç kayıplarını fazlası ile yükselteceğinden plastik pompalar yeterli olmayabilir. Bu takdirde metal gövdeliler seçilir. Gövdesi, fanı ve mili paslanmaz çelik, bronz veya benzeri malzemeden imal edilmiş korozyon etkisine dayanıklı pompalar kullanılır. Az sayıda pompayla büyük sirkülasyon debisi sağlanmak isteniyorsa , metal pompalar tercih sebebi olabilir. Metal pompalar 1400 d/d hızlı olarak seçilmelidir.

Yüksek basınçlı metal pompa kullanılırsa, filtre gövdeleri de bu basınca dayanıklı olmalıdır. Ya paslanmaz çelik gövdeli filtre seçilir ya da yüksek basınçlı polyester gövdeli filtreler tercih edilir. Bu seçimin de projede ve raporunda dikkat çekecek şekilde belirtilmesi gerekir.




Dostları ilə paylaş:
  1   2   3   4   5   6   7
Orklarla döyüş:

Google Play'də əldə edin


Verilənlər bazası müəlliflik hüququ ilə müdafiə olunur ©muhaz.org 2017
rəhbərliyinə müraciət

    Ana səhifə
