İŞlemciler ön biLGİler 2 lik Taban ve 10 luk taban

• MODÜLE 1: İŞLEMCİLER

• İŞLEMCİLER

ÖN BİLGİLER

• 2 lik Taban ve 10 luk taban

• 10 luk taban dan 2 lik tabana geçme

• 2 lik tabandan 10 luk tabana geçme

• 16 lık taban ve 10 luk taban

• 10 luk taban dan 16 lık tabana geçme

• 16 lık tabandan 10 luk tabana geçme

• Bellek Birimleri (Bit .. TB)

• Hız birimleri (Hz … GHz)

İşlemci Nedir ?

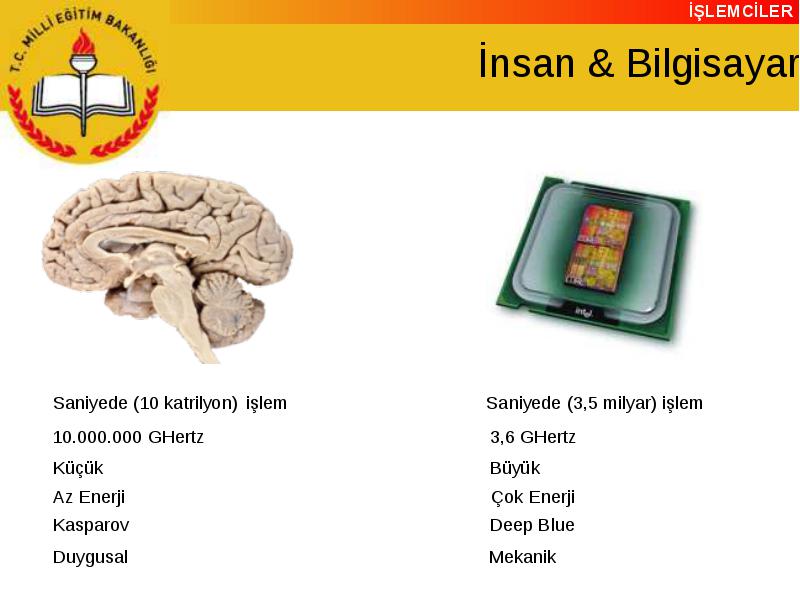

İnsan & Bilgisayar

SÜPER Bilgisayar

İşlemcilerin Görevleri

• Bilgiyi alma

• Bilgiyi işleme

• Bilgiyi saklama

• Bilgiyi gönderme

İşlemci = Mikroişlemci = MİB = CPU = µP

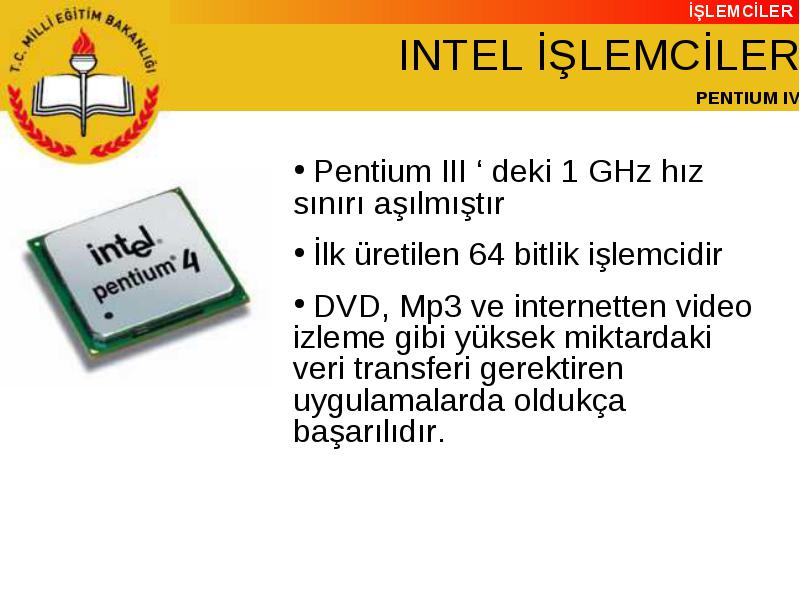

İşlemci Örnekleri 1

İşlemci Örnekleri 2

İşlemci Örnekleri 3

İşlemci Örnekleri 4

Bilgisayarın Genel Yapısı

M.İ.B. Genel Yapısı

ÇEKİRDEK (CORE)

• Merkezi işlem birimine gelen bütün komutları gerçekleştirir.

KONTROL BİRİMİ

• İşlemciye gelen komutları çözümler

• İşlemci içindeki veri akışını kontrol eder

ALU (Aritmatik ve Mantık Birimi)

• Matematiksel işlemleri yapar (a+b)

• Mantıksal işlemleri yapar (a > b)

Cache (Ön Bellek)

• İşlemcinin hızıyla aynı hızda çalışabilir

• RAM e göre çok hızlıdır

• RAM den gelen bilgiler işlenmeden önce buraya alınır

• L1 ve L2 olmak üzere 2 kısımdan oluşur

• L1, L2 ye göre daha hızlıdır

Bilginin Bulunması

İşlemci Neden Yapılmıştır ?

Yıl 1940 ...

... Yıl 2007

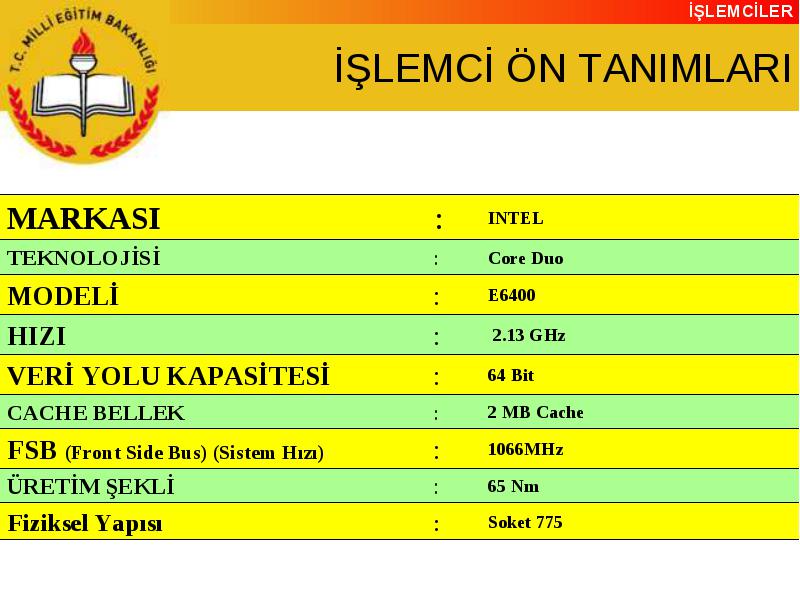

İŞLEMCİ ÖN TANIMLARI

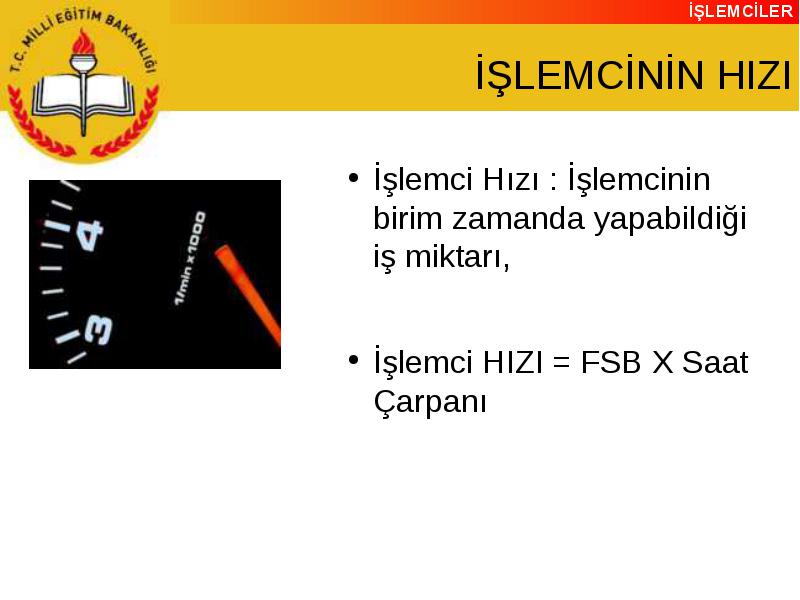

İŞLEMCİNİN HIZI

• İşlemci Hızı : İşlemcinin birim zamanda yapabildiği iş miktarı,

• İşlemci HIZI = FSB X Saat Çarpanı

İŞLEMCİNİN HIZI

• FSB (Front Side Bus): Ana kart üzerinde bulunan sistem saatinin 1 sn içinde yaptığı “tik” hareketi FSB hızını belirler.

• Sistem saati tüm sistemin birlikte uyum içinde çalışması için gerekli olan ritmi verir

• Saatin her tikinde tüm bilgisayar aygıtlarında bilgi ve komutlar akar.

• İşlemci Çarpanı (Clock Ratio / CPU Multiplier): İşlemcinin sistem FSB hızının maksimum kaç katı hızda çalışacağını belirleyen çarpana verilen addır.

ÖRNEK

• Intel Core Duo T2500 2.00GHz, 667MHz FSB

• Saat Çarpanı nedir ?

• HIZ = Saat Çarpanı X FSB

• 2 GHz = SÇ X 667MHz

• 2000 Mhz = SÇ X 667 MHz

• SÇ = 3

OVERCLOCK (HIZ AŞIMI)

• İşlemcinin iki hızı vardır:

• Normal değer,
• Sınır değeri

OVERCLOCK (HIZ AŞIMI)

• FSB hızı değiştirilerek işlemcinin hızı artırılabilir

• Anakart üzerindeki jumper (köprü) ya da bios ayarları kullanılarak yapılır

• http://www.bilgiportal.com

OVERCLOCK (HIZ AŞIMI)

• İşlemcinin ömrü azalır

• Aşırı derecede ısınır. Yeterli soğutulmazsa kilitlenmeler ve hatta yanmalar meydana gelebilir.

İletişim Hatları (BUS)

• İşlemci içinde ve dışındaki birimlerin birbiriyle iletişimini sağlarlar

• Üzerlerinden elektrik sinyali geçebilecek iletken hatlardır.

• 3 tip iletişim hattı vardır.

Adres Yolu (Address Bus)

• İşlemcinin bilgi yazacağı veya okuyacağı her bir bellek hücresinin bir adresi vardır.

• İşlemci kullanacağı adresleri bu hat üzerinden ilgili belleğe bildirir.

Veri Yolu (Data Bus)

• İşlemcinin bilgi alıp göndermek için kullandığı hattır

• Birbirine paralel iletken hat sayısı veri yolunun kaç bitlik olduğunu gösterir.

• 64 bitlik işlemci = Veri yolu 64 hattan oluşuyor

• Veri yolu miktarı artarsa hız artar

Kontrol Yolu (Control Bus)

• İşlemcinin diğer birimleri yönetmek ve eş zamanlı çalışmasını sağlamak için kullandığı hattır.

İşlemci Şekilleri

İşlemcilerin Fiziksel Yapıları

• Üzerinde marka ve modeli
• Altında ana kart ile bağlantıyı sağlayan pinler (iğne) bulunur
• Üzerine soğutucu takılır

İşlemcilerin Fiziksel Yapıları

• SLOT İŞLEMCİ

İşlemci Üreticileri

İŞLEMCİ TEKNOLOJİLERİ

İŞLEMCİ TEKNOLOJİLERİ Çoklu İşlem(Hyper Threading)

İŞLEMCİ TEKNOLOJİLERİ Çoklu İşlem(Hyper Threading)

İŞLEMCİ TEKNOLOJİLERİ Çoklu İşlem(Hyper Threading)

İŞLEMCİ TEKNOLOJİLERİ Çift Çekirdekli (Dual Core)

İŞLEMCİ TEKNOLOJİLERİ Çift Çekirdekli (Dual Core)

İŞLEMCİ TEKNOLOJİLERİ Çift Çekirdekli (Dual Core)

İŞLEMCİ TEKNOLOJİLERİ Çift Çekirdekli HT (Dual Core HT)

İŞLEMCİ TEKNOLOJİLERİ Çift Çekirdekli HT (Dual Core HT)

İŞLEMCİ TEKNOLOJİLERİ Çift Çekirdekli HT (Dual Core HT)

İŞLEMCİ TEKNOLOJİLERİ CENTRINO

İŞLEMCİ TEKNOLOJİLERİ CENTRINO

İŞLEMCİ BİLGİLERİNE ULAŞMA

Uygun İşlemciyi Seçme

Elektro Statik Deşarj (ESD)

• İŞLEMCİLERİN SOĞUTULMASI

İŞLEMCİLERİN SOĞUTULMASI

İŞLEMCİLERİN SOĞUTULMASI

SOĞUTUCULAR

FANLAR

TERMAL MACUN

SOĞUTMA SİSTEMLERİ

HAVAYLA SOĞUTMA

SUYLA SOĞUTMA

SUYLA SOĞUTMA

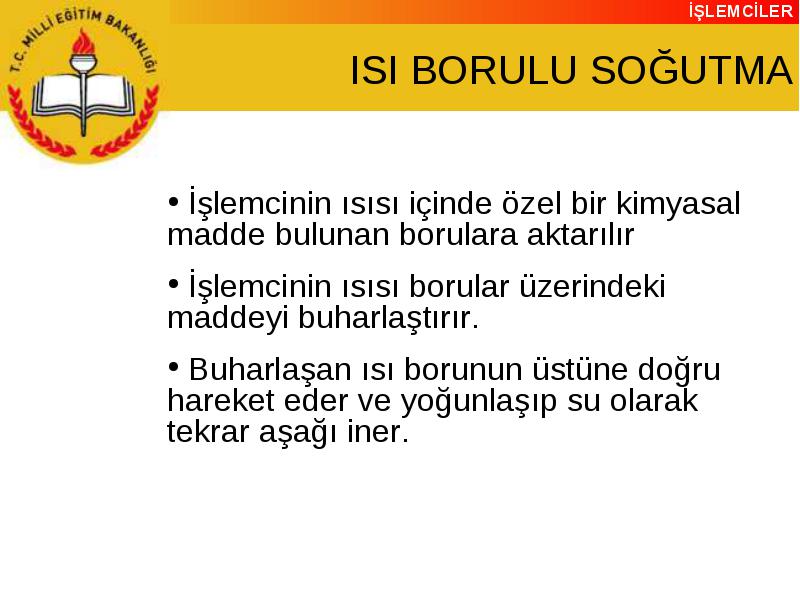

ISI BORULU SOĞUTMA

ISI BORULU SOĞUTMA
