Disponibilidad y Escalabilidad
Característica
|
beneficio
|
Redundancia superior para fallos de copia de seguridad
| -
Ancho de banda de la agregación de hasta 8 Gbps a través de la tecnología Cisco Gigabit EtherChannel y hasta 800 Mbps a través de la tecnología Fast EtherChannel de Cisco mejora la tolerancia a fallos y ofrece ancho de banda agregado de mayor velocidad entre switches y routers y servidores individuales.
-
Recuperación automática de puertos del switch intenta automáticamente para volver a activar un enlace que está desactivado debido a un error en la red.
|
De alto rendimiento de enrutamiento IP
| -
Arquitectura de enrutamiento de hardware de Cisco Express ofrece un enrutamiento IP de alto rendimiento.
-
Enrutamiento entre VLAN IP permite la plena enrutamiento de nivel 3 entre dos o más VLAN.
|
Integrado en el software Cisco IOS Características para la optimización del ancho de banda
| -
Emisión por puerto, multidifusión y unidifusión impide el control de tormentas estaciones finales defectuosas degraden el rendimiento general del sistema.
-
Dirección de proxy local Resolution Protocol (ARP) trabaja en conjunto con el borde de VLAN privada para reducir al mínimo las emisiones y maximizar el ancho de banda disponible.
-
VPN de enrutamiento / reenvío (VRF) permite a un proveedor de servicios para apoyar a dos o más redes privadas virtuales, con la superposición de direcciones IP
|
Característica'>Seguridad
Característica
|
beneficio
|
Características de la seguridad
| -
IEEE 802.1x permite, seguridad basada en puertos dinámico, que permite la autenticación de usuario.
-
Autenticación de varios dominios permite a un teléfono IP y un PC para autenticar en el mismo puerto del switch mientras que colocarlas en voz apropiada y VLAN de datos.
-
VLAN privadas restringen el tráfico entre los hosts en un segmento común mediante la segregación del tráfico en la capa 2, convirtiendo un segmento de difusión en un segmento de multi-acceso
-
Soporte de datos bidireccional en el puerto Switches Puerto Analyzer (SPAN) permite que el sistema de detección de intrusiones de Cisco Secure (IDS) para tomar acción cuando se detecta un intruso.
-
Seguridad de puertos asegura el acceso a un puerto de acceso o troncal basada en la dirección MAC.
-
Después de un periodo de tiempo específico, la característica de envejecimiento elimina la dirección MAC del interruptor para permitir que otro dispositivo se conecte al mismo puerto.
-
La seguridad multinivel en el acceso a la consola impide que usuarios no autorizados alteren la configuración del switch.
|
Manejabilidad
Característica
|
beneficio
|
Manejabilidad Superior
| -
Cambio de plantillas de gestor de bases para el acceso, enrutamiento y escenarios de implementación de VLAN que el administrador pueda maximizar fácilmente la asignación de memoria a las características ideales en función de los requisitos a la implementación específica.
-
Cuatro mil ID de VLAN son compatibles.
-
VLAN de voz simplifica las instalaciones de telefonía, manteniendo el tráfico de voz en una VLAN separada para facilitar la administración y resolución de problemas.
-
SPAN remoto (RSPAN) permite a los administradores supervisar de forma remota puertos en una red de conmutación de capa 2 desde cualquier otro interruptor en la misma red.
-
Sistema de Nombres de Dominio (DNS) proporciona la resolución de direcciones IP con nombres de dispositivos definidos por el usuario.
|
Cisco Software Asistente de Red
| -
La interfaz gráfica fácil de usar proporciona una vista de mapa de la topología y el panel frontal del conmutador.
-
Se proporciona un asistente de seguridad para restringir el acceso no autorizado a las aplicaciones, servidores y redes.
-
Capacidades de configuración de múltiples dispositivos y multipuerto permiten a los administradores ahorrar tiempo mediante la configuración de las funciones a través de múltiples conmutadores y puertos simultáneamente.
-
La notificación de alarma proporciona una notificación de correo electrónico automatizado de errores de la red
|
Configuración de Cisco expresó
| -
Configuración de Cisco expresó simplifica la configuración inicial de un conmutador a través de un navegador web, eliminando la necesidad de programas de emulación de terminales más complejas y el conocimiento de la CLI.
-
La interfaz Web ayuda a personal menos cualificado fijan forma rápida y sencilla a los interruptores, lo que reduce el costo de la implementación.
|
Soporte CiscoWorks
| -
El software de gestión de red CiscoWorks proporciona capacidades de gestión en una base por puerto y por switch, ofreciendo una interfaz de gestión común entre los routers Cisco, interruptores y concentradores.
-
Protocolo de descubrimiento de Cisco versiones 1 y 2 ayuda permiten a una estación de gestión de red CiscoWorks para el descubrimiento del interruptor automático
|
Ip phone 7960 series
El teléfono IP de Cisco 7960 muestra los últimos avances en telefonía VoIP, incluyendo soporte audio de banda ancha, pantalla a color retroiluminada, y un puerto Gigabit Ethernet integrado. Se ocupa de las necesidades del ejecutivo o de quien toma las decisiones principales, auxiliares administrativos, y los que trabajan con aplicaciones de banda ancha en las PC. Este teléfono IP incluye pantalla a color para facilitar el acceso a la información de comunicación, las aplicaciones de ahorro de tiempo, y características tales como la fecha y la hora, el nombre del partido, número de la persona que llama, dígitos marcados, e información de presencia. También tiene capacidad de Extensible Markup Language (XML) las aplicaciones que se aprovechan de la pantalla. El teléfono ofrece acceso directo a seis líneas telefónicas (o una combinación de líneas, números de marcado rápido, y acceso directo a las funciones de telefonía), cuatro teclas programables interactivas que le guiarán a través de las características y funciones de llamada y una de cuatro vías intuitiva (más Tecla de selección) clúster de navegación. Un altavoz y el auricular manos libres diseñado para la alta fidelidad de audio de banda ancha son estándar, al igual que una conexión de auricular incorporado.
Características y Beneficios
El Cisco IP Phone 7960G está diseñado para crecer con su organización y mejoras en sus capacidades del sistema. El conjunto de características dinámicas permite que el teléfono para mantener el ritmo de sus necesidades a través de actualizaciones periódicas de software. Cambios de firmware se pueden descargar desde Cisco.com. No se requieren práctica se mueve y cambia con el teléfono-sólo tiene que coger el teléfono y pasar a una nueva ubicación en cualquier lugar de la red.
Característica
|
beneficio
|
Monitor
| -
5 pulgadas (12,5 cm) pantalla TFT a color gráfica, profundidad de color de 16 bits, 320 x 240 píxeles de resolución efectiva, con luz de fondo. Permite una mayor flexibilidad de las características y aplicaciones, y se expande de manera significativa la información vista utilizando las características tales como servicios, información, mensajes y Directorio.
|
altavoz
| -
Altavoz full-duplex con cancelación de eco acústico.
|
mensajes clave
| -
Proporciona acceso directo al correo de voz.
|
directorios clave
| -
El fácil acceso a las llamadas perdidas, recibidas o realizadas (además de la historia de intercomunicación y directorios). Los mensajes entrantes son identificados y categorizados en la pantalla
|
Clave ajustes
| -
Permite al usuario ajustar el brillo de la pantalla, seleccione las imágenes de fondo (si está disponible), y seleccione el timbre suena a través del menú de preferencias del usuario. las preferencias de configuración de red también se pueden configurar (por lo general por el administrador del sistema). La configuración se puede configurar de forma automática o manualmente para el protocolo de control de host dinámico (DHCP).
|
servicios de clave
| -
Permite a los usuarios acceder rápidamente a información diversa como el clima, las existencias, la cita del día, o cualquier información basada en la Web utilizando XML.
|
Altavoz, Silencio, y Auricular Botones
| -
Altavoz del auricular incluye botones Altavoz On / Off, Silenciamiento del micrófono, y que se encienden cuando se activa. Para mayor seguridad, los tonos audibles dual multifrecuencia (DTMF) están enmascarados cuando se utiliza el modo de altavoz.
|
Ethernet Switch
| -
Switch de 2 puertos Ethernet Cisco interna permite una conexión directa a una red Ethernet 10/100/1000 BASE-T a través de una interfaz RJ-45 con conectividad LAN única tanto para el teléfono y un PC que comparte el administrador del sistema puede designar VLAN separadas para el PC y el teléfono, proporcionando una mayor seguridad y fiabilidad del tráfico de voz y datos.
|
Seguridad
| -
Identidad positiva dispositivo a través de certificados X.509v3, imágenes firmadas digitalmente, aprovisionamiento criptográficamente seguro, y la señalización de seguridad y los medios de comunicación seguro con AES-128.La criptografía no está habilitado de forma predeterminada y sólo puede ser activado a través de un CUCM criptográficamente habilitado. El teléfono también contiene un solicitante 802.1X y apoya EAPOL de paso a través.
|
Opciones de configuración
| -
La asignación de direcciones IP puede ser configurado o configurado por el cliente DHCP estáticamente.
|
Switch cisco 2960 Series 24 ptos.
Los interruptores de la serie 2960-S son conmutadores Gigabit Ethernet de configuración fija que proporcionar de clase empresarial para aplicaciones de conmutación. Permiten fiable y operaciones de negocios seguras con un menor coste total de propiedad a través de una serie de características innovadoras cuenta con:
-
24 o 48 puertos Gigabit Ethernet
-
1G factor de forma pequeña (SFP)
-
IEEE 802.3af compatible con PoE + para un máximo de 30 vatios de energía por puerto
-
Puertos USB para transferencias de archivos y gestión
El Cisco Switch 2960-S Series es ideal para:
-
La implementación de la conectividad por cable rentable en entornos tradicionales de espacio de trabajo de escritorio
-
La implementación de calidad de servicio (QoS) para proporcionar un tratamiento prioritario de las aplicaciones críticas de negocio de voz y
-
Hacer cumplir las políticas de seguridad básicas para limitar el acceso a la red y mitigar las amenazas
-
Reduciendo el coste total de propiedad a través de operaciones simplificadas y automatización
Seguridad de la red
Los switch Cisco Catalyst 2960-S Series proporcionan una gama de características de seguridad para limitar el acceso a la red y mitigar las amenazas, incluyendo:
-
Características para controlar el acceso a la red, incluyendo la autenticación flexible, monitor de modo 802.1x, y RADIUS Cambio de Autorización
-
Cisco SXP para simplificar la seguridad y la aplicación de políticas en toda la red
-
Funciones de defensa de amenazas, incluyendo seguridad de puertos, Dynamic ARP Inspection, y IP Source Guard
-
En primer lugar IPv6-Hop de seguridad para proteger contra la publicidad sin escrúpulos del Router, la suplantación de identidad y otros riesgos introducidos por IPv6
Mejorado la calidad de servicio
Los switches Cisco 2960-S Series ofrece la gestión del tráfico inteligente que mantiene todo fluya sin problemas. Mecanismos flexibles para el marcado, la clasificación y la programación de ofrecer un rendimiento superior para datos, voz, y el tráfico de vídeo, todo ello a velocidad de cable. Características principales de calidad de servicio incluyen:
-
Cuatro colas de salida por puerto y cola de prioridad estricta para que se limpian los paquetes de mayor prioridad por delante del resto del tráfico
-
Flujo basado en la limitación de velocidad y hasta 64 agregado o individuales por puerto
-
802.1p Clase de Servicio (CoS) y diferenciado punto de código de servicios (DSCP) clasificación del campo, con marcado y la reclasificación en una base por paquetes por la fuente y la dirección IP de destino, dirección MAC, o La capa 4 TCP / UDP número de puerto
-
QoS en toda la pila para permitir QoS para ser configurados a través de una pila de switches 2960-S
Administración de redes
Los switches Cisco Catalyst 2960-S Series ofrecen una CLI superior para la configuración detallada y administración. Interruptores 2960-S también son compatibles con la gama completa de soluciones de gestión de red de Cisco.
Cisco Infraestructura
Proporciona una amplia biblioteca de funciones fáciles de usar para automatizar el inicial y el día a día la gestión de su red de Cisco. Cisco integra hardware y software de plataforma de conocimientos y experiencia operativa en un potente conjunto de flujo de trabajo impulsado por la configuración, supervisión, solución de problemas, elaboración de informes, y herramientas administrativas.
Cisco Asistente de Red
Una aplicación de gestión de red basado en PC diseñado para redes (SMB) de pequeñas y medianas con hasta 250 usuarios, ofrece capacidades de configuración de gestión de red centralizada y Esta aplicación también cuenta con una interfaz gráfica de usuario intuitiva, donde los usuarios pueden aplicar fácilmente a los servicios comunes a través de Cisco conmutadores, routers y puntos de acceso
Cable UTP
Es el cable de par trenzado, esto es debido a que se trata de una funda plástica externa blindada o no blindada, que contiene un conjunto de 8 cables que se encuentran trenzados entre sí de dos en dos, básicamente de la forma blanco/verde - verde, blanco/naranja - naranja, blanco/café - café y blanco/azul –azul.
Especificaciones técnicas:
-
Permite ser utilizado para la transmisión de datos en las redes informáticas, así como de señales telefónicas.
-
La forma en que se encuentran trenzados permite que se eliminen ciertas interferencias electromagnéticas del ambiente y de los demás cables con que compartan trayectoria.
-
Permite la interconexión de equipos en las redes locales, siempre y cuando exista la infraestructura para ello, por lo que dependen del uso de otros elementos como conectores RJ45, conectores RJ11, Switch, etc.
-
Acorde al momento tecnológico, cada tipo de cable permitirá diferentes velocidades de transmisión, siendo muy importante saber que un cable de una baja velocidad no puede subir su velocidad, mientras que un cable de alta velocidad si puede bajar su velocidad.
-
Se puede armar de muy diferentes maneras, colocando en sus extremos conectores RJ45 para red, KeystoneJack´s (Conector para red tanto telefónico como de red) y conectores RJ11 según las necesidades.
-
Para su uso en instalaciones fijas se deberá de utilizar el denominado cable de red sólido, en equipos de cómputo se debe de utilizar un tipo de cable denominado "Stranded".
-
Tiene un cierto límite de distancia en el largo del mismo, hasta 100 m, ya que a partir de ese límite, empieza a perder calidad la señal y se da pérdida de datos.
Cable fibra óptica
El cable de fibra óptica sirve para transmitir señales con ayuda de ondas electromagnéticas en el rango de las frecuencias ópticas. La fibra óptica se recomienda siempre como alternativa a los cables de cobre en presencia de fuertes interferencias electromagnéticas.
Para construir topologías de red ópticas se utilizan cables de fibra óptica de vidrio (FO de vidrio) para cubrir grandes distancias, mientras que para las distancias cortas se emplean cables de fibra óptica de plástico compuestos por materiales conductores de luz, como la fibra óptica de plástico (PolymerOpticFiber, POF) o bien las fibras de vidrio con recubrimiento plástico (PolymerCladdedFiber, PCF).
Especificaciones técnicas:
-
Ancho de banda: es mucho mayor que los cables (UTP y FTP) y el coaxial .Actualmente se están utilizando velocidades de 1.7 Gbps en las redes públicas, pero la utilización de frecuencias más altas como la luz visible permitirá alcanzar los 39Gbps.
-
Distancia: La baja atenuación de la señal óptica permite realizar tendidos de fibra óptica sin necesidad de repetidores.
-
Integridad de datos: tiene una frecuencia de errores o ber (BIT error data) de 10exponente a la -11 esta características permiten que los protocolos de alto nivel no necesitan implantar procedimientos de alta corrección. En condiciones normales, una transmisión de datos por fibra óptica tiene una frecuencia de errores o BER (BIT Error Rate) menor de 10 E-11. Esta característica permite que los protocolos de comunicaciones de alto nivel, no necesiten implantar procedimientos de corrección de errores por lo que se acelera la velocidad de transferencia.
-
Duración: La fibra óptica es resistente a la corrosión y a las altas temperaturas. Gracias a la protección de la envoltura es capaz de soportar esfuerzos elevados de tensión en la instalación.
-
Seguridad: Debido a que la fibra óptica no produce radiación electromagnética, es resistente a las acciones intrusivas de escucha. Para acceder a la señal que circula en la fibra es necesario partirla, con lo cual no hay transmisión durante este proceso, y puede por tanto detectarse.
-
La fibra también es inmune a los efectos electromagnéticos externos, por lo que se puede utilizar en ambientes industriales sin necesidad de protección especial. Construcción robusta para aplicaciones industriales en interiores y exteriores.
Conector Rj45
Es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.
Los tipos de conectores como FC, FDDI, LC Y MT - Array, SC y SC, ST o BFOC, son los conectores más comunes usados en la fibra óptica para redes de área local. Estos elementos se encargan de conectar las líneas de fibra a un elemento, ya puede ser un transmisor o un receptor. Los tipos de conectores disponibles son muy variados, entre los que podemos encontrar se hallan los siguientes:
-
FC, que se usa en la transmisión de datos y en las telecomunicaciones.
-
FDDI, se usa para redes de fibra óptica.
-
LC y MT-Array, que se utilizan en transmisiones de alta densidad de datos.
-
SC y SC-Dúplex, se utilizan para la transmisión de datos.
-
ST o BFOC, se usa en redes de edificios y en sistemas de seguridad.

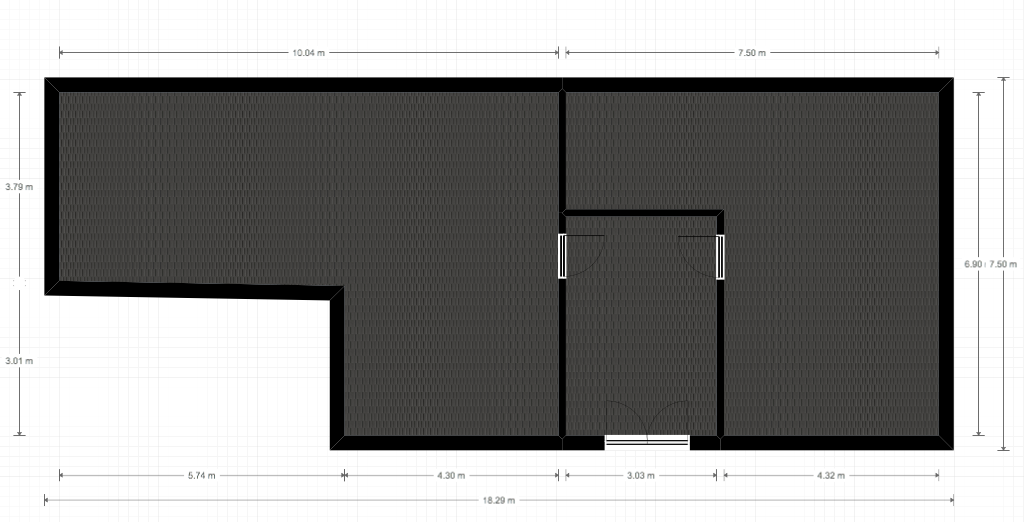

4.5 PLANO FÍSICO DEL ÁREA.
4.6 CÁLCULO DE ANCHO DE BANDA.
Calculando el ancho de banda de Bandes para conectar a varios usuarios, esto se puede calcular en pasos matemáticos que se pueden utilizar, se quiere conectar la oficina de crédito para que tengan Internet para 1200 de usuarios y se debe saber cuánto ancho de banda desea contratar. Esta es la fórmula a utilizar: AB = G * C Donde:
AB = Ancho de banda a contratar
N = Cantidad de usuarios que utilizan Internet en la Oficina.
G = Ancho de banda a garantizar por usuario. Este valor es muy importante. Al bajar un archivo cuánto ancho de banda quiero que consuma. Un valor en Latinoamérica puede ser quizás 256 Kbps, otros países desarrollados pueden utilizar un valor mayor. Importante destacar que el valor G también puede depender del tipo de aplicativo que queramos usar.
C = Concurrencia de usuarios (cantidad de usuarios que utilizan Internet simultáneamente). Esto varía mucho entre las oficinas, no todas las oficinas utilizan Internet para lo mismo. No es lo mismo una compañía que utiliza los servidores vía VPN de otra sede que una que solo usa Internet para Internet-Banking. Probablemente podemos estimar 30% de N.
BANDES:
N=1200 (usuarios con Internet disponible en la oficina)
G=1000 Kbps (ancho de banda "garantizado" por usuario)
C = 960 personas (Estimamos que 20 personas de la oficina estará conectado simultáneamente a Internet)
AB = G * C
AB = 960 Kbps * 1000 = 9600 Kbps.
Es decir, que cada 9 Mbps garantizados para BANDES teniendo una población de 1200 empleados con una población de 960 usuarios concurrentes.
4.7 DISEÑO JERÁRQUICO DE LA RED CON TODOS LOS DETALLES DEL PROVEEDOR.

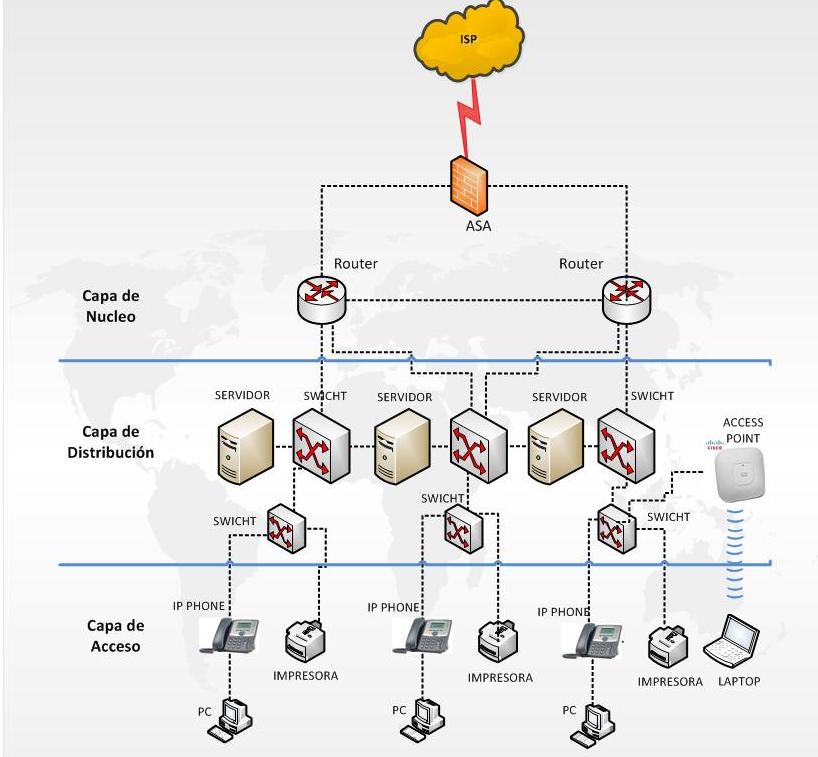

Gráfico #: Diseño de Red de Telecomunicaciones
Fuente: Los Autores (2016)

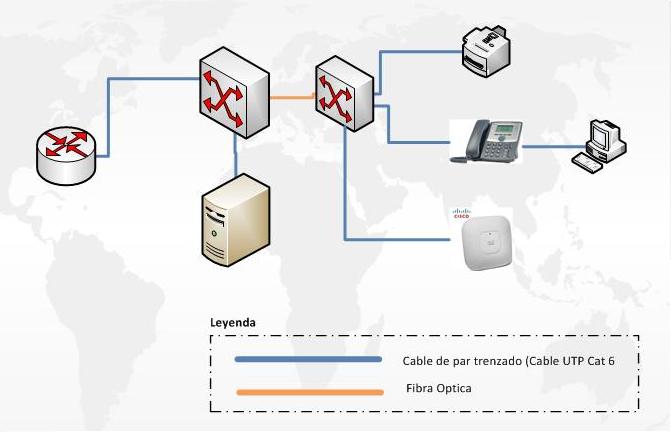

Gráfico #: Diseño de Cableado de red de Telecomunicaciones
Fuente: Los Autores (2016)
