Fişa de documentare 2.1 Componentele interne şi externe ale unui laptop
Componentele de bază ale unui laptop sunt similare în funcţiuni cu cele ale unui sistem de calcul de tip desktop dar sunt miniaturizate, adaptate pentru mobilitate şi pentru un consum minim de energie.
 Clasificare:
-
interne: placa de bază, procesor, memorii, accelerator grafic, sursă de alimentare, acumulatori, unităţi optice,
-
externe: plăci de extensie externe, porturi,
Componente:
-
Placa de bază - este diferită de cele obişnuite ea nefiind standardizată ci variind de la un producător la altul. Aceasta înglobează în componenţa sa sloturile PCI (asigură conectarea plăcii de sunet, de reţea şi a plăcii video), sloturile ISA (mai putin folosite; acestea sunt dispuse ca suport pentru unele plăci radio sau plăci de reţea), sloturile AGP (accelerated graphics port) pe care se pot conecta unele plăci video. Pentru a putea extinde funcţionalităţile unui laptop se utilizează plăci de extensie.

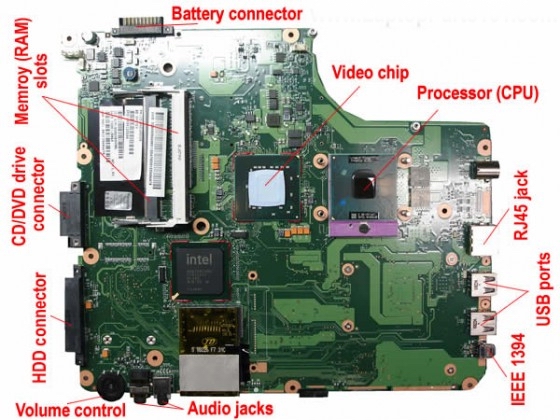

Figura 2.1.1 Placă de bază laptop
-
Procesorul – unui laptop dispune de funcţii avansate de economisire a puterii şi produce mai puţină căldură. Există o gamă largă de procesoare concepute pentru laptop-uri şi disponibile de la Intel (Pentium M, Celeron M, Intel Core şi Core 2 Duo), AMD (Athlon, Turion 64, şi Sempron), VIA Technologies, Transmeta şi altele. Fără a folosi o arhitectură x86, Motorola si IBM produc procesoare pentru laptop-urile Apple (iBook şi PowerBook). Unele laptopuri au procesoare detaşabile, iar la altele procesorul este lipit pe placa de bază şi este non-schimbabil.

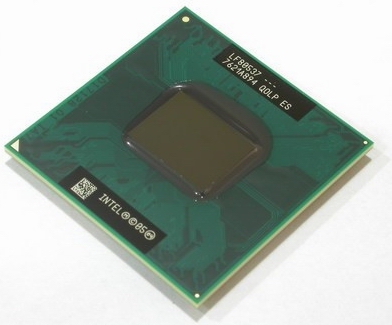

Figura 2.1.2 Modele de procesoare pentru laptop
-
Memoria – modulele de memorie (SO-DIMM) care sunt de obicei găsite in laptop-uri au aproximativ jumătate din dimensiunea memoriilor uni sistem de calcul de tip desktop. Cele mai multe dintre aceste memorii sunt accesibile din partea de jos a laptop-ului pentru a permite modernizarea cu uşurinţă a sistemului(upgrade), însă unele memorii nu pot fi înlocuite de utilizator fiind plasate în locaţii greu accesibile, cum ar fi între tastatură şi placa de bază. În prezent, cele mai multe laptop-uri de gama medie sunt echipate cu 3-4 GB de memorie RAM de tip DDR2, în timp ce unele notebook-uri(mai performante) permit instalarea de memorii cu capacităţi de până la 8 GB (memorie de tip DDR3). Cu toate acestea, laptop-urile sunt de obicei echipate cu doar 1 GB de memorie RAM pentru a menţine scăzute costurile de producţie.
Figura 2.1. 3 Model de memorie RAM(SO-DIM) pentru laptop
-
Sursa de alimentare - Laptop-urile sunt alimentate de un acumulator intern reîncărcabil care se poate încărca utilizând o sursă de alimentare cu energie electrică. În acelaşi timp se poate utiliza sursa externă de energie electrică atât pentru funcţionarea laptop-ului cât şi pentru încărcarea acumulatorului acestuia; atunci când acumulatorul este complet încărcat, laptop-ul continuă să ruleze folosind energia electrică. Încărcătorul unui laptop adaugă aproximativ 400 de grame (1 lb) la "greutate de transport" global a notebook-ului.
-
Acumulatorul - Laptop-urile actuale utilizează acumulatori litiu-ion, dar modelele mai recente folosesc noua tehnologie litiu polimer. Aceste două tehnologii au înlocuit, în mare măsură, vechile acumulatoare cu hidrură de nichel şi metal. În mod uzual durata de funcţionare “pe acumulatori” a unui laptop este cuprinsă între 2 şi 5 ore, însă această durată depinde de modul de utilizare şi solicitare a laptop-ului. Durata de viaţă a unui acumulator depinde de încărcarea şi descărcarea sa, performaţele sale scad odată cu trecerea timpului ajungând ca după 3 ani aceasta să fie schimbată.

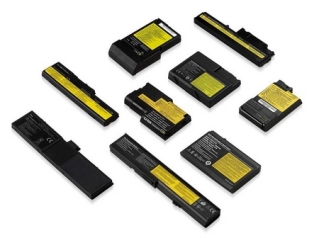

Figura 2.1. 4 Diferite modele de baterii pentru laptop
-
Monitorul - unui laptop este un LCD încorporat. Este similar unui monitor LCD de tip desktop, cu excepţia faptului că rezoluţia, luminozitatea şi setările de contrast pot fi ajustate folosind software şi butoane de control. Monitorul laptop-ului nu poate fi ajustat pentru înălţime sau lăţime deoarece este integrat în capacul carcasei. Un monitor de tip desktop poate fi adăugat la un laptop. Tasta Fn (Function key) de pe tastatura laptop-ului comută între afişajul laptop-ului şi monitorul de tip desktop. Noile inovaţii în domeniul laptop-urilor şi a acumulatorilor pot conduce la posibilitatea funcţionării neîntrerupte a unui laptop, în condiţii medii de utilizare a puterii, de până la 24 de ore(un exemplu în acest sens fiind bateria HP EliteBook 6930p).
Figura 2.1. 5 Monitor laptop
-
-Placa Video - Pe laptop-urile standard controlerul video este, de obicei, integrat pe placa de bază. Acest lucru tinde să limiteze utilizarea laptop-urilor pentru jocuri şi divertisment, două domenii care cunosc în mod constant escaladări ale cererilor de îmbunătăţiri hardware. Laptop-urile cu performanţe ridicate, adresate unor numiţi utilizatori pot fi echipate şi cu procesoare grafice dedicate pe placa de baza sau cu un card de expansiune intern. Performanţele procesoare grafice mobile, sunt comparabile cu cele ale sistemelor de calcul desktop.

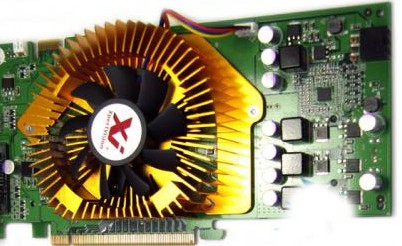

Figura 2.1. 6Accelerator grafic pentru notebook
-
Unităţi optice – Unitatea DVD/CD de citire/scriere a unui laptop este standardizată. Unităţile de CD devin din ce în ce mai rare, iar unităţile Blu-Ray devin tot mai comune în materie de notebook-uri. Multe dispozitive portabile şi laptop-uri au mutat unitatea de dischetă pe staţia de extindere sau au eliminat în totalitate acest dispozitiv.
Figura 2.1. 7 Unitate optică(DVD) pentru notebook
-
Plăcile de extensie – o placă PC Card (anterior numitePCMCIA) or ExpressCard sunt plăci de extensie adesea prezente pe laptop-uri, pentru a permite extinderea sau înlăturarea de funcţionalitate, chiar si atunci cand laptopul este alimentat (pot fi adăugate sau înlăturate chiar în timpul funcţionării laptop-ului). Unele subsisteme (cum ar fi Ethernet, Wi-Fi, sau modem celular) pot fi considerate ca fiind plăci de extensie interne înlocuibile. Două standarde cunoscute pentru astfel de carduri sunt MiniPCI şi succesoarea acesteia, Mini PCI Express.
-
Unităţi de stocare – Harddisk-urile laptop-urilor sunt din punct de vedere fizic mai mici-2.5 inches (64 mm) sau 1.8 inci (46 mm) comparativ cu cele 3.5 inches (89 mm) ale unităţilor desktop. Unele laptop-uri mai noi (de obicei, ultraportabile) sunt mai costisitoare, dar mai rapide, mai uşoare şi mai eficiente utilizând şi memorii flash rapide (SSD). În prezent, capacităţile de stocare ale laptop-urilor sunt cuprinse între 250 - 320 GB pentru hard disk-urile laptop-urilor (64 - 256 GB pentru SSD-uri).

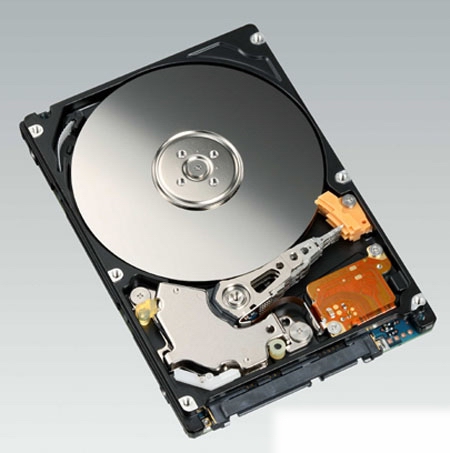

Figura 2.1. 8 Hard-disk pentru laptop
-
Dispozitive de intrare - un pointing stick, un touchpad sau ambele sunt folosite pentru a controla poziţia cursorului pe ecran. În mod standard fiecare laptop este echipat cu o tastatură integrată utilizată pentru dactilografiere însă se poate ataşa fiecărui laptop o tastatură externă şi/sau un mouse care poate fi conectat prin USB sau PS/2 (dacă acest port este prezent).
-
Porturi – În mod standard cele mai multe laptop-uri dispun de mai multe porturi USB, un port VGA sau DVI, un port ETHERNET, porturi audio IN/OUT. Mai puţin frecvente sunt porturile PS2 pentru Keyboard / mouset, porturile seriale sau porturile paralele. Portul S-video sau porturile video compozit sunt mai frecvente pe notebook-urile destinate spre consumator. Portul HDMI poate fi găsit pe unele notebook-uri cu performanţe ridicate.

Figura 2.1. 9 Porturi pentru laptop
Activitatea de învăţare 2.1.1 Componentele interne ale unui laptop
Competenţa: Identifică şi descrie componentele unui laptop
Obiectivul/obiective vizate:
În urma acestei activităţi de învăţare elevul va fi capabil:
-
să prezinte componentele interne ale unui laptop;
-
să descrie componentele interne ale unui laptop.
 timp de lucru recomandat: 22 minute
 Tipul activităţii: peer learning (metoda grupurilor de experţi)
Sugestii (cu privire la modalităţile de organizare a clasei de elevi pentru derularea activităţii)
Elevii se vor organiza în 4 grupe de lucru
Sarcina de lucru
Fiecare echipă trebuie să răspundă la câte o cerinţă din lista de mai jos. Pentru acest lucru aveţi la dispoziţie 10 minute. După ce aţi devenit „experţi” în tema studiată, reorganizaţi grupele astfel încât în grupele nou formate să existe cel puţin o persoană din fiecare grupă iniţială. Timp de 10 minute veţi împărţi cu ceilalţi colegi din grupa nou formată cunoştinţele acumulate la pasul anterior.
Cerinţe. Fiind dat un sistem de calcul de tip laptop enumeraţi principalele caracteristici ale următoarelor componente interne(câte o componentă sau un set de componente pentru fiecare grupă de lucru):
-
placa de bază, sursă de alimentare
-
procesor, unităţi optice
-
unităţi interne de stocare, acumulatori
-
memorii, acceleratoare grafice
Alte sugestii şi recomandări:
Pentru rezolvarea acestei activităţi de învăţare este necesară parcurgerea Fişei de documentare 2.1, a resurselor Internet şi a documentaţiilor tehnice corespunzătoare sistemului de calcul de tip laptop utilizat în laborator.
Activitatea de învăţare 2.1.2 Componentele externe ale unui laptop
Competenţa: Identifică şi descrie componentele unui laptop
Obiectivul/obiective vizate:
În urma acestei activităţi de învăţare elevul va fi capabil:
-
să prezinte componentele externe ale unui laptop;
-
să descrie componentele externe ale unui laptop.
timp de lucru recomandat: 15 minute
 Tipul activităţii: rezumare
Sugestii (cu privire la modalităţile de organizare a clasei de elevi pentru derularea activităţii)
Elevii se pot organiza în grupe mici (2-3)
Sarcina de lucru
Realizaţi o prezentare de 4 minute privind principalele componente externe ale unui laptop.
Alte sugestii şi recomandări:
Pentru rezolvarea acestei activităţi de învăţare este necesară parcurgerea Fişei de documentare documentare 2.1, a resurselor Internet şi a documentaţiilor tehnice corespunzătoare sistemului de calcul de tip laptop utilizat în laborator.
Tema 2. Laptop-ul
Fişa de documentare 2.2 Staţia de extindere (andocare) a unui laptop
 O staţie de andocare este un accesoriu destul de voluminos care conţine mai multe porturi, sloturi de extensie şi locaşuri pentru unităţile fixe sau amovibile laptop. Un laptop se conectează şi deconectează cu uşurinţă la o staţie de andocare, de obicei printr-un singur conector de mare de viteză.Cand conectati laptop-ul la o statie de baza, aveti acces la energie si la componentele periferice.
Clasificarea staţiilor de andocare:
-
staţiile de extindere
-
replicatoarele de porturi.
Staţia de extindere şi replicatoarele de porturi au acelaşi scop. De obicei replicatoarele de porturi sunt mai mici decât staţiile de extindere, nefiind echipate cu difuzoare sau sloturi PCI.
 Atât staţiile de andocare şi replicatoarele de porturi sunt destinate utilizării la un loc de muncă permanent (birou) pentru a oferi conexiune imediată dispozitivelor de intrare/ieşire şi pentru a extinde capacităţile unui laptop.

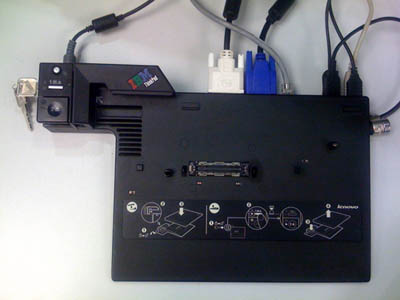

Figura 2.2. 1 Model de staţie de extindere laptop
Figura 2.2. 2 Model de staţie de extindere laptop

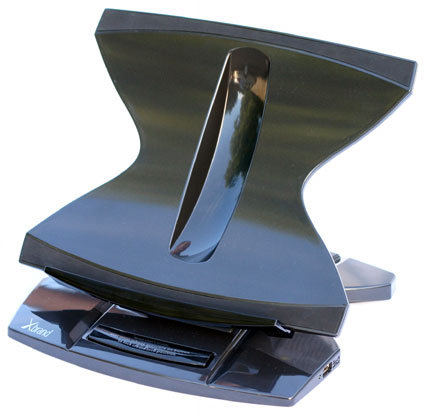

Figura 2.2. 3 Modele de staţii de extindere laptop

Figura 2.2. 4 Modele de staţii de extindere laptop

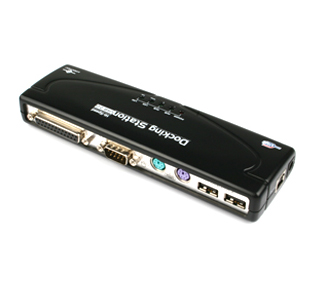

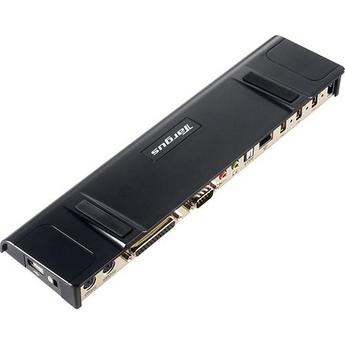

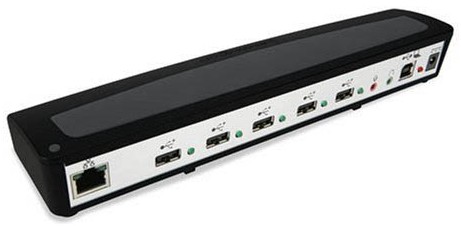

Figura 2.2. 5 Model de replicator de porturi
Figura 2.2. 6 Model de replicator de porturi
Activitatea de învăţare 2.2.1 Staţia de extindere a unui laptop
Competenţa: Identifică şi descrie componentele unui laptop
Obiectivul/obiective vizate:
În urma acestei activităţi de învăţare elevul va fi capabil:
-
să prezinte caracteristicile replicatoarelor de porturi;
-
să prezinte caracteristicile staţiilor de extindere sistemelor de calcul de tip laptop.
timp de lucru recomandat: 10 minute
 Tipul activităţii: studiu de caz
Sugestii (cu privire la modalităţile de organizare a clasei de elevi pentru derularea activităţii)
Elevii se vor organiza în grupe de câte 3-5
Sarcina de lucru
Realizaţi o comparaţie între replicatoarele de porturi şi staţiile de extindere a laptop-urilor după: rol, arhitectură, facilităţi.
Alte sugestii şi recomandări:
Pentru rezolvarea acestei activităţi de învăţare este necesară parcurgerea Fişei de documentare şi a Glosarului de termeni.
