Projet de Voix sur IP / Téléphonie sur IP

  • Projet de Voix sur IP / Téléphonie sur IP

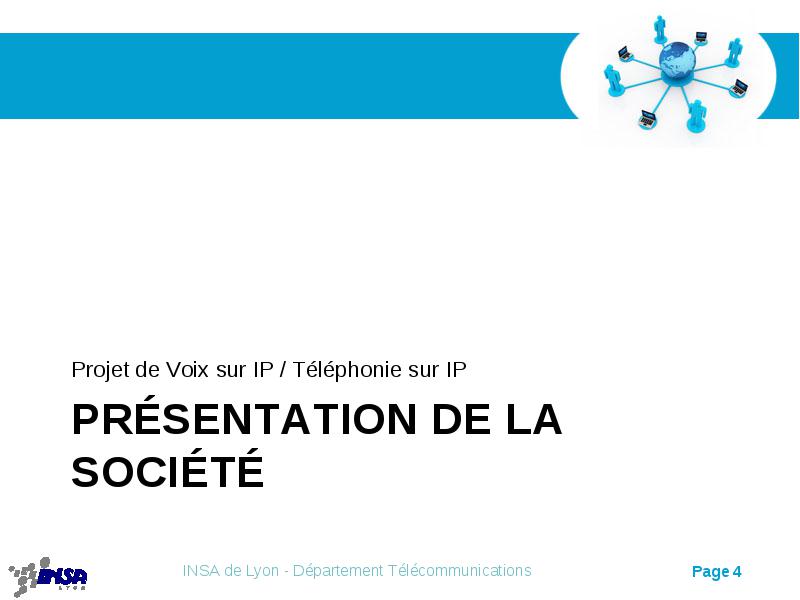

Présentation de la société

    • Présentation de la société
    • Les étapes de l’étude

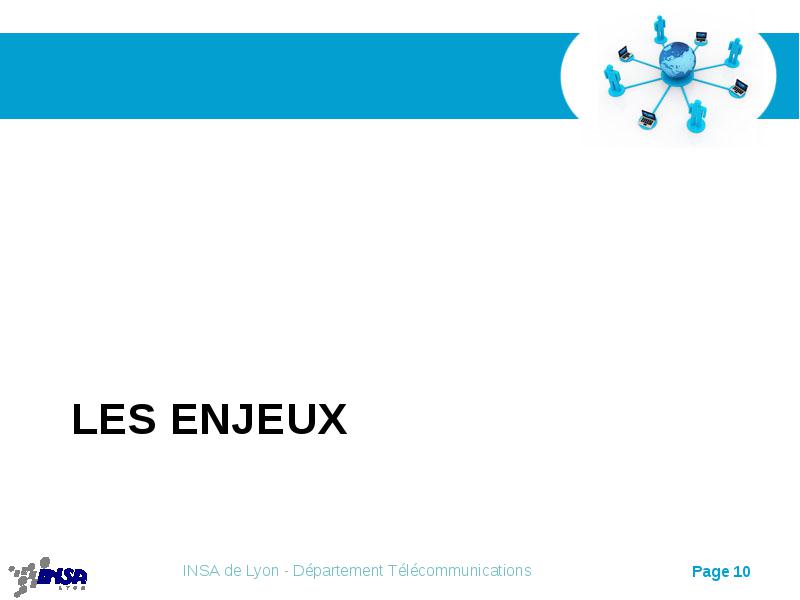

    • Les enjeux
    • Les différents scénarios
    • Architecture cible
    • Calculs de dimensionnement et ROI
    • Impacts LAN / WAN
    • Applicatifs
    • Gestion du projet : Planning et Déploiement


Projet de Voix sur IP / Téléphonie sur IP

  • Projet de Voix sur IP / Téléphonie sur IP

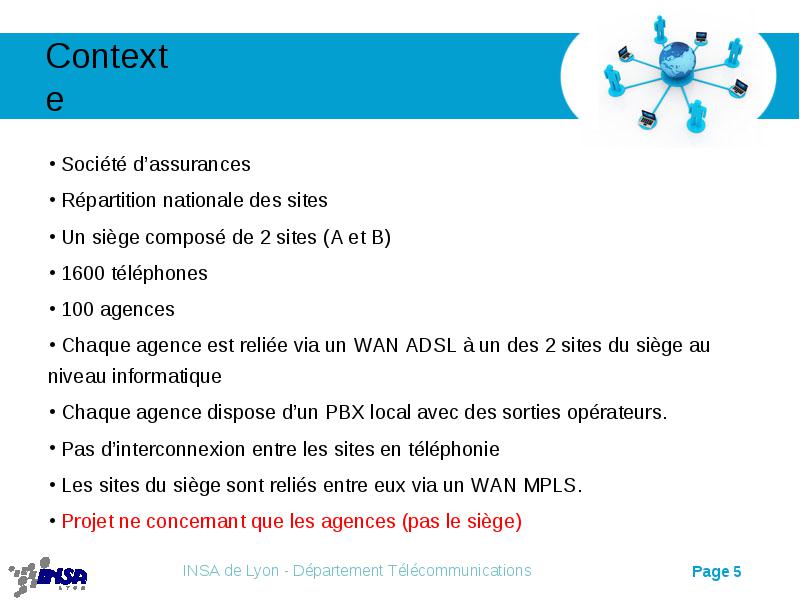

Société d’assurances

  • Société d’assurances

  • Répartition nationale des sites

  • Un siège composé de 2 sites (A et B)

  • 1600 téléphones

  • 100 agences

  • Chaque agence est reliée via un WAN ADSL à un des 2 sites du siège au niveau informatique

  • Chaque agence dispose d’un PBX local avec des sorties opérateurs.

  • Pas d’interconnexion entre les sites en téléphonie

  • Les sites du siège sont reliés entre eux via un WAN MPLS.

  • Projet ne concernant que les agences (pas le siège)

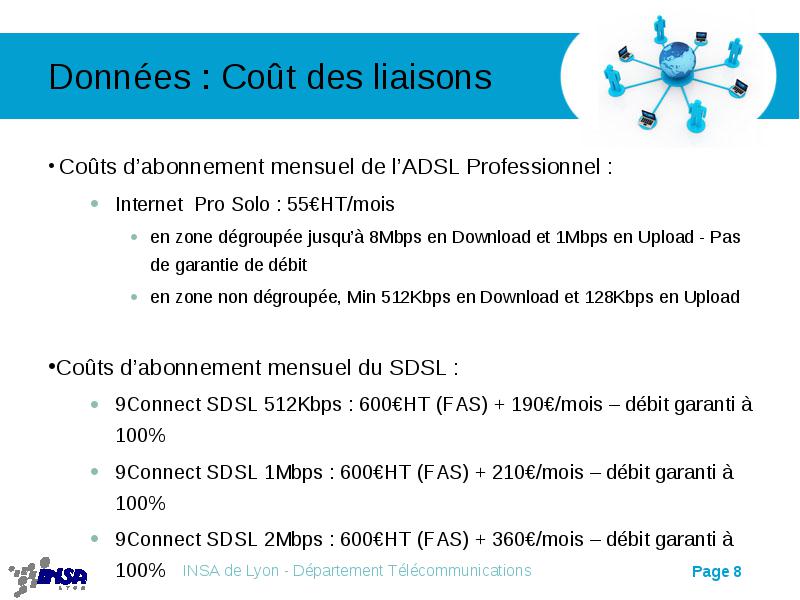

Coûts d’abonnement mensuel de l’ADSL Professionnel :

  • Coûts d’abonnement mensuel de l’ADSL Professionnel :

    • Internet Pro Solo : 55€HT/mois
      • en zone dégroupée jusqu’à 8Mbps en Download et 1Mbps en Upload - Pas de garantie de débit
      • en zone non dégroupée, Min 512Kbps en Download et 128Kbps en Upload
  • Coûts d’abonnement mensuel du SDSL :

    • 9Connect SDSL 512Kbps : 600€HT (FAS) + 190€/mois – débit garanti à 100%
    • 9Connect SDSL 1Mbps : 600€HT (FAS) + 210€/mois – débit garanti à 100%
    • 9Connect SDSL 2Mbps : 600€HT (FAS) + 360€/mois – débit garanti à 100%

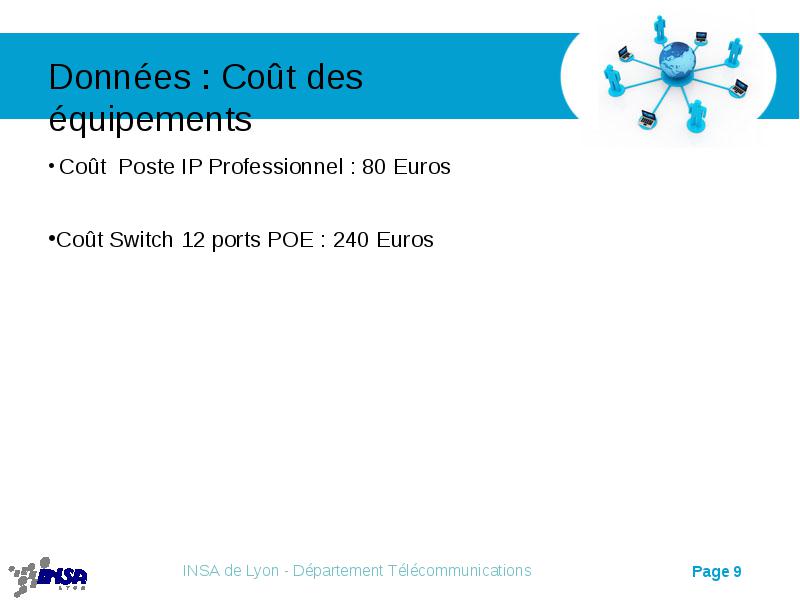

Coût Poste IP Professionnel : 80 Euros

  • Coût Poste IP Professionnel : 80 Euros

  • Coût Switch 12 ports POE : 240 Euros

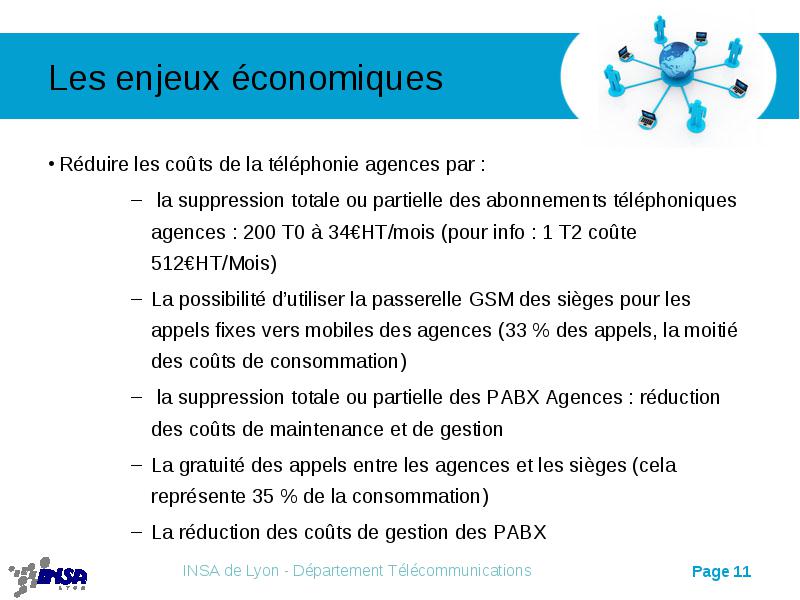

Réduire les coûts de la téléphonie agences par :

  • Réduire les coûts de la téléphonie agences par :

      • la suppression totale ou partielle des abonnements téléphoniques agences : 200 T0 à 34€HT/mois (pour info : 1 T2 coûte 512€HT/Mois)
      • La possibilité d’utiliser la passerelle GSM des sièges pour les appels fixes vers mobiles des agences (33 % des appels, la moitié des coûts de consommation)
      • la suppression totale ou partielle des PABX Agences : réduction des coûts de maintenance et de gestion
      • La gratuité des appels entre les agences et les sièges (cela représente 35 % de la consommation)
      • La réduction des coûts de gestion des PABX

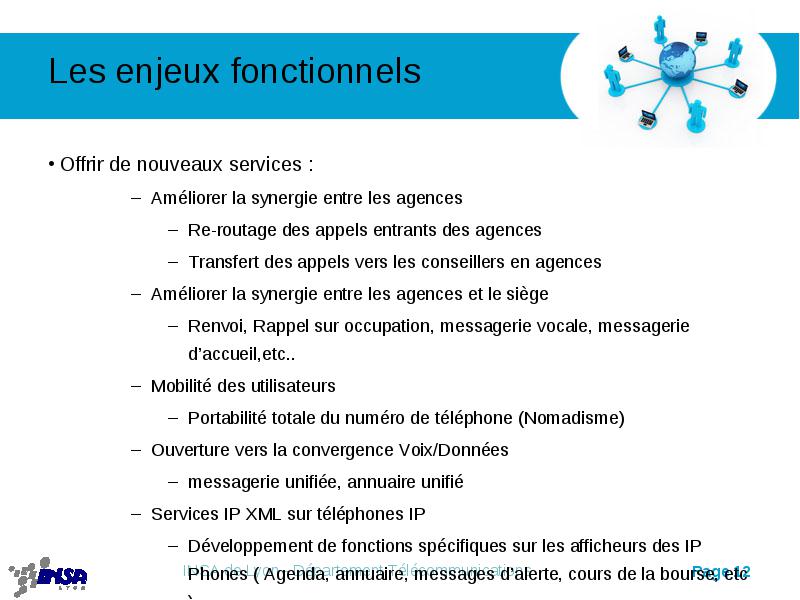

Offrir de nouveaux services :

  • Offrir de nouveaux services :

      • Améliorer la synergie entre les agences
      • Améliorer la synergie entre les agences et le siège
      • Mobilité des utilisateurs
        • Portabilité totale du numéro de téléphone (Nomadisme)
      • Ouverture vers la convergence Voix/Données
        • messagerie unifiée, annuaire unifié
      • Services IP XML sur téléphones IP
        • Développement de fonctions spécifiques sur les afficheurs des IP Phones ( Agenda, annuaire, messages d’alerte, cours de la bourse, etc )

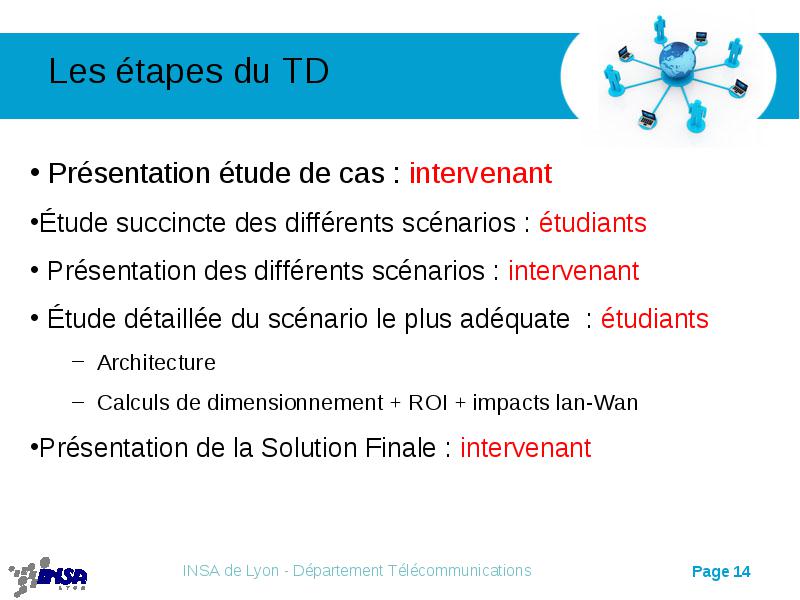

Présentation étude de cas : intervenant

  • Présentation étude de cas : intervenant

  • Étude succincte des différents scénarios : étudiants

  • Présentation des différents scénarios : intervenant

  • Étude détaillée du scénario le plus adéquate : étudiants

    • Architecture
    • Calculs de dimensionnement + ROI + impacts lan-Wan
  • Présentation de la Solution Finale : intervenant

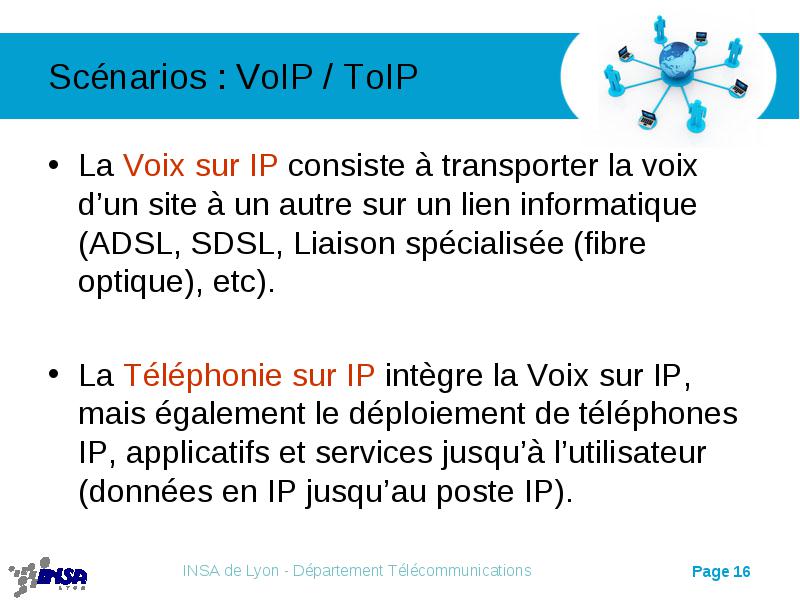

La Voix sur IP consiste à transporter la voix d’un site à un autre sur un lien informatique (ADSL, SDSL, Liaison spécialisée (fibre optique), etc).

  • La Voix sur IP consiste à transporter la voix d’un site à un autre sur un lien informatique (ADSL, SDSL, Liaison spécialisée (fibre optique), etc).

  • La Téléphonie sur IP intègre la Voix sur IP, mais également le déploiement de téléphones IP, applicatifs et services jusqu’à l’utilisateur (données en IP jusqu’au poste IP).

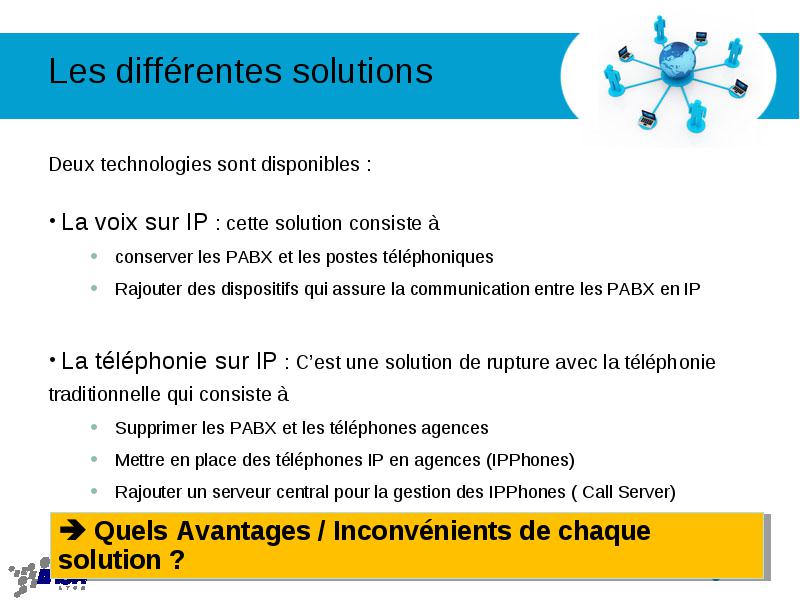

Deux technologies sont disponibles :

  • Deux technologies sont disponibles :

  • La voix sur IP : cette solution consiste à

    • conserver les PABX et les postes téléphoniques
    • Rajouter des dispositifs qui assure la communication entre les PABX en IP
  • La téléphonie sur IP : C’est une solution de rupture avec la téléphonie traditionnelle qui consiste à

    • Supprimer les PABX et les téléphones agences
    • Mettre en place des téléphones IP en agences (IPPhones)
    • Rajouter un serveur central pour la gestion des IPPhones ( Call Server)

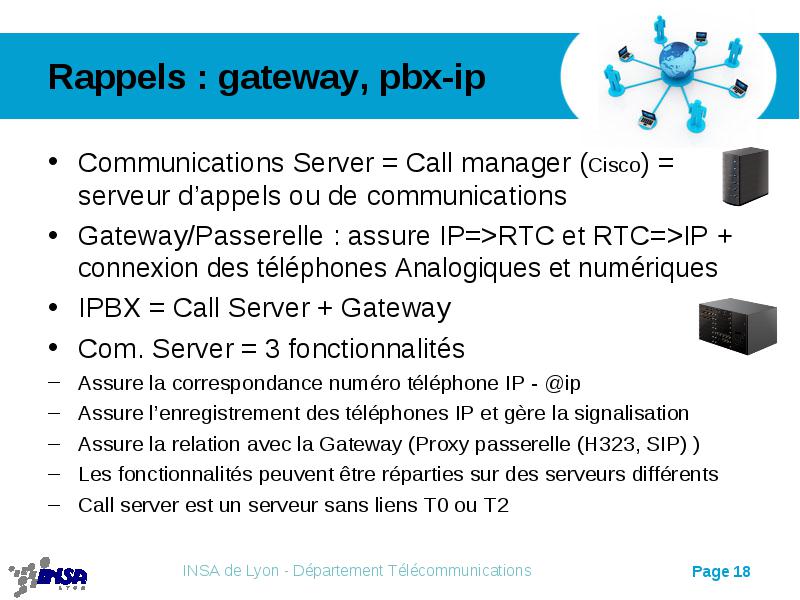

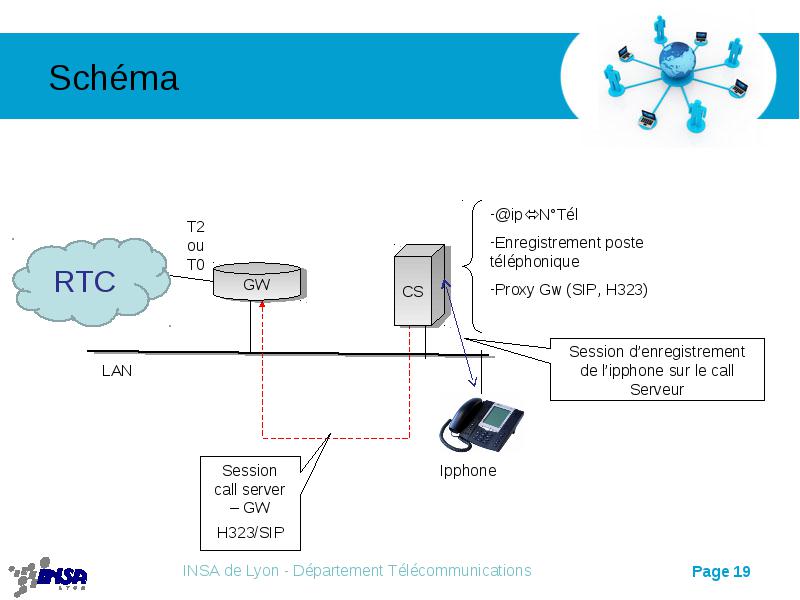

Communications Server = Call manager (Cisco) = serveur d’appels ou de communications

  • Communications Server = Call manager (Cisco) = serveur d’appels ou de communications

    • Gateway/Passerelle : assure IP=>RTC et RTC=>IP + connexion des téléphones Analogiques et numériques
  • IPBX = Call Server + Gateway

  • Com. Server = 3 fonctionnalités

    • Assure la correspondance numéro téléphone IP - @ip
    • Assure l’enregistrement des téléphones IP et gère la signalisation
    • Assure la relation avec la Gateway (Proxy passerelle (H323, SIP) )
    • Les fonctionnalités peuvent être réparties sur des serveurs différents
    • Call server est un serveur sans liens T0 ou T2
