Reabilitação de sistemas de abastecimento de água e de saneamento de águas residuais Coimbra, 15-16 de Junho de 2001

Reabilitação de sistemas de abastecimento de água e de saneamento de águas residuais

• Coimbra, 15-16 de Junho de 2001

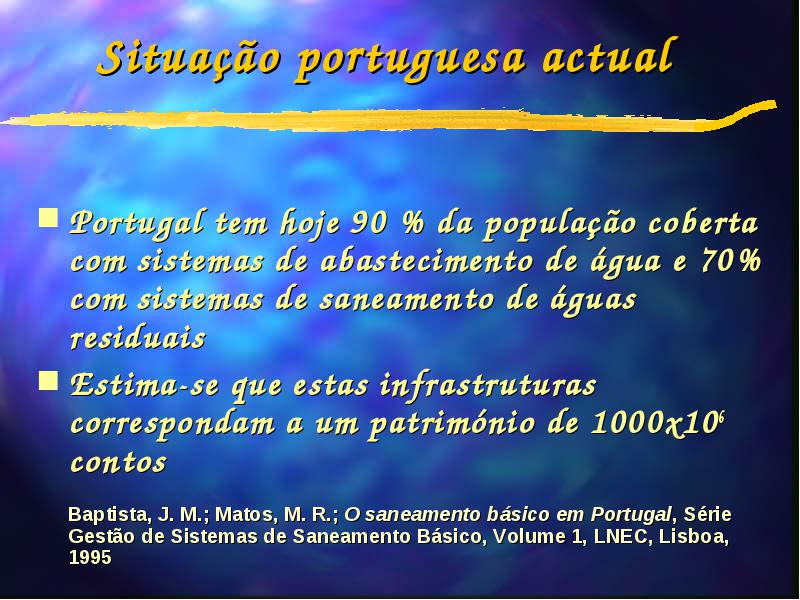

Situação portuguesa actual

• Portugal tem hoje 90 % da população coberta com sistemas de abastecimento de água e 70% com sistemas de saneamento de águas residuais

• Estima-se que estas infrastruturas correspondam a um património de 1000x106 contos

• Baptista, J. M.; Matos, M. R.; O saneamento básico em Portugal, Série Gestão de Sistemas de Saneamento Básico, Volume 1, LNEC, Lisboa, 1995

Tendências futuras

• De acordo com o III QCA, vão investir-se em Portugal 900x106 de contos no período 2000-2006 para atingir níveis de cobertura de 95% e de 90% respectivamente

• Significa isto que o País terá a curto prazo um património de 1900x106 contos em infra-estruturas de saneamento básico

• MAOT, Plano Estratégico de Abastecimento de Água e de Saneamento de Águas Residuais (2000-2006)

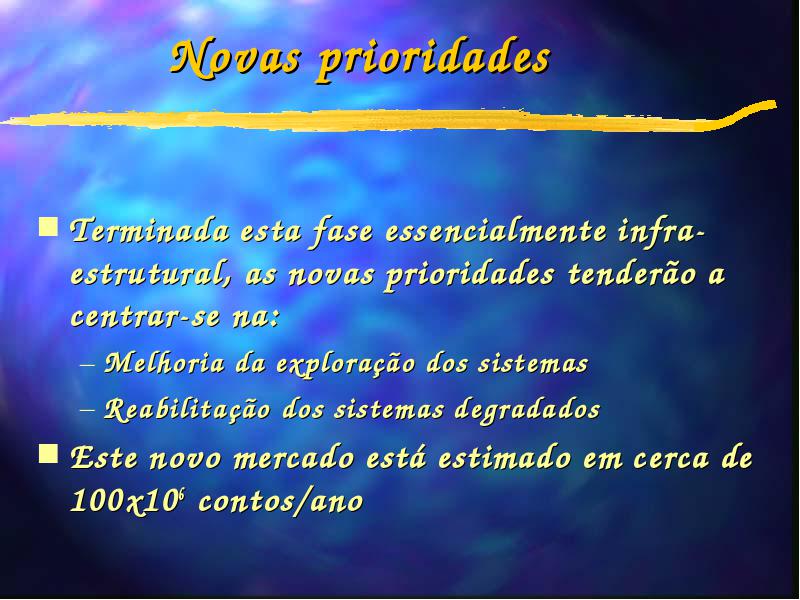

Novas prioridades

• Terminada esta fase essencialmente infra-estrutural, as novas prioridades tenderão a centrar-se na:

• Melhoria da exploração dos sistemas
• Reabilitação dos sistemas degradados

• Este novo mercado está estimado em cerca de 100x106 contos/ano

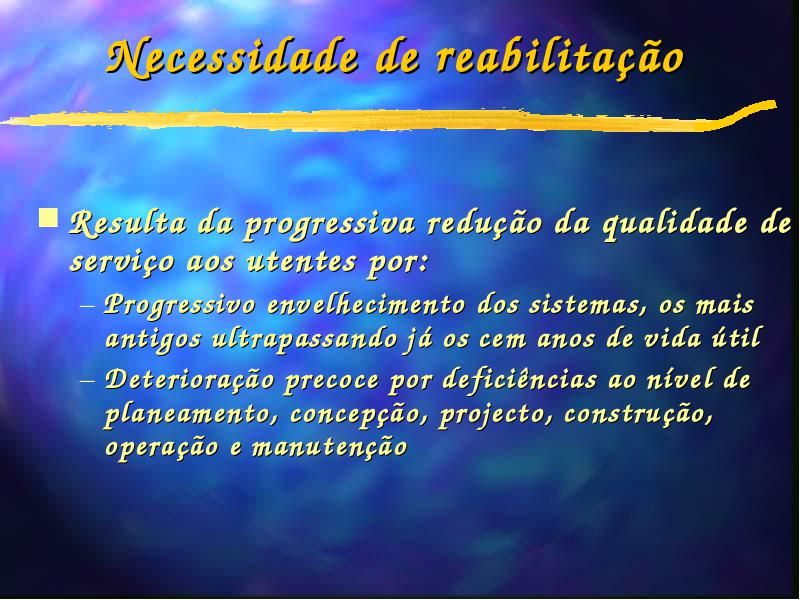

Necessidade de reabilitação

• Resulta da progressiva redução da qualidade de serviço aos utentes por:

• Progressivo envelhecimento dos sistemas, os mais antigos ultrapassando já os cem anos de vida útil
• Deterioração precoce por deficiências ao nível de planeamento, concepção, projecto, construção, operação e manutenção

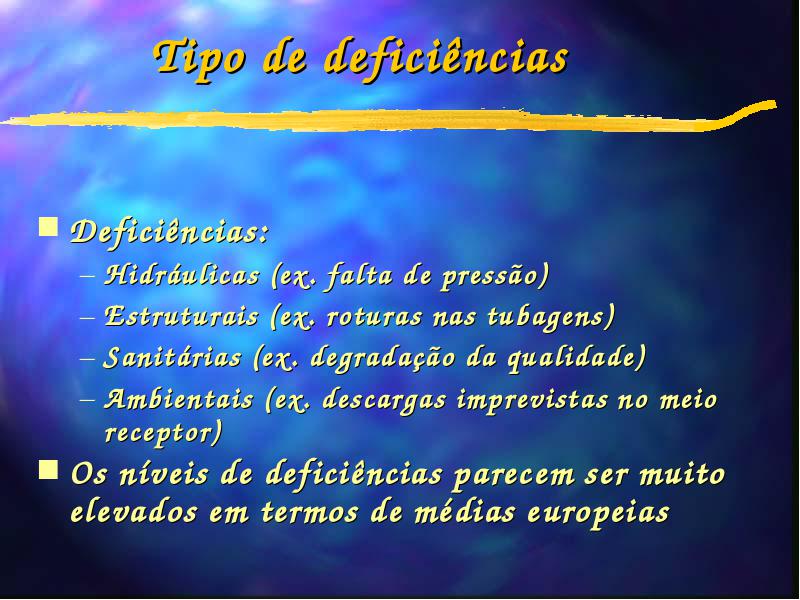

Tipo de deficiências

• Deficiências:

• Hidráulicas (ex. falta de pressão)
• Estruturais (ex. roturas nas tubagens)
• Sanitárias (ex. degradação da qualidade)
• Ambientais (ex. descargas imprevistas no meio receptor)

• Os níveis de deficiências parecem ser muito elevados em termos de médias europeias

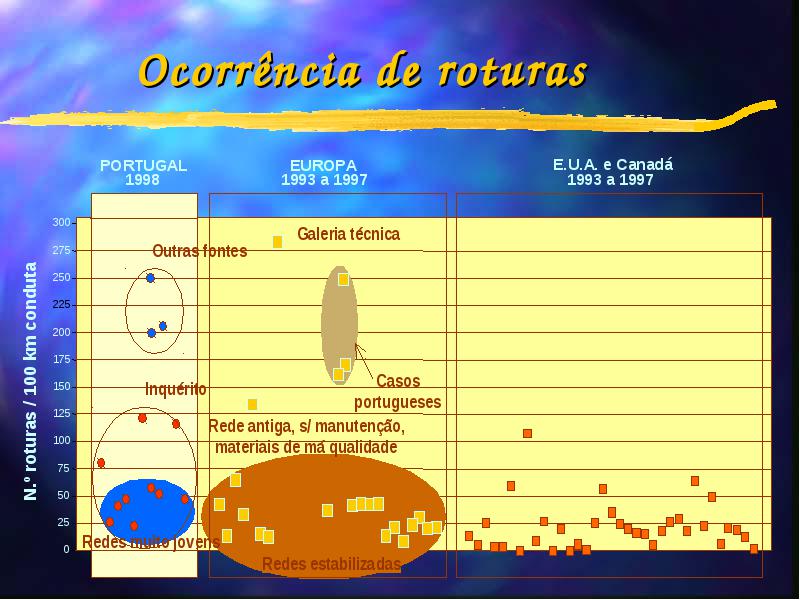

Ocorrência de roturas

Conceito de reabilitação

• A reabilitação é qualquer intervenção física que prolongue a vida do sistema e que envolva uma modificação da sua condição ou especificação

• Não existe em Portugal tradição nem conhecimento suficiente nesta área, devendo constituir uma prioridade de investigação em várias frentes

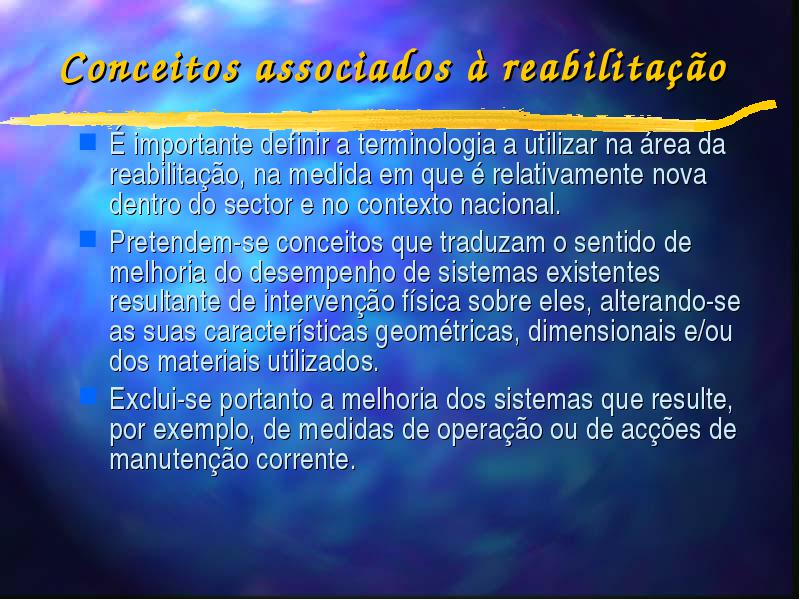

Conceitos associados à reabilitação

• É importante definir a terminologia a utilizar na área da reabilitação, na medida em que é relativamente nova dentro do sector e no contexto nacional.

• Pretendem-se conceitos que traduzam o sentido de melhoria do desempenho de sistemas existentes resultante de intervenção física sobre eles, alterando-se as suas características geométricas, dimensionais e/ou dos materiais utilizados.

• Exclui-se portanto a melhoria dos sistemas que resulte, por exemplo, de medidas de operação ou de acções de manutenção corrente.

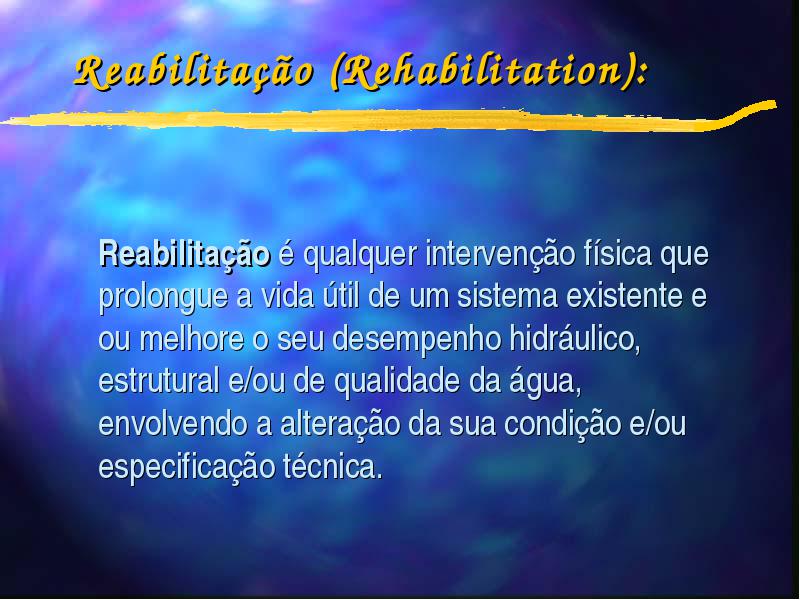

Reabilitação (Rehabilitation):

• Reabilitação é qualquer intervenção física que prolongue a vida útil de um sistema existente e ou melhore o seu desempenho hidráulico, estrutural e/ou de qualidade da água, envolvendo a alteração da sua condição e/ou especificação técnica.

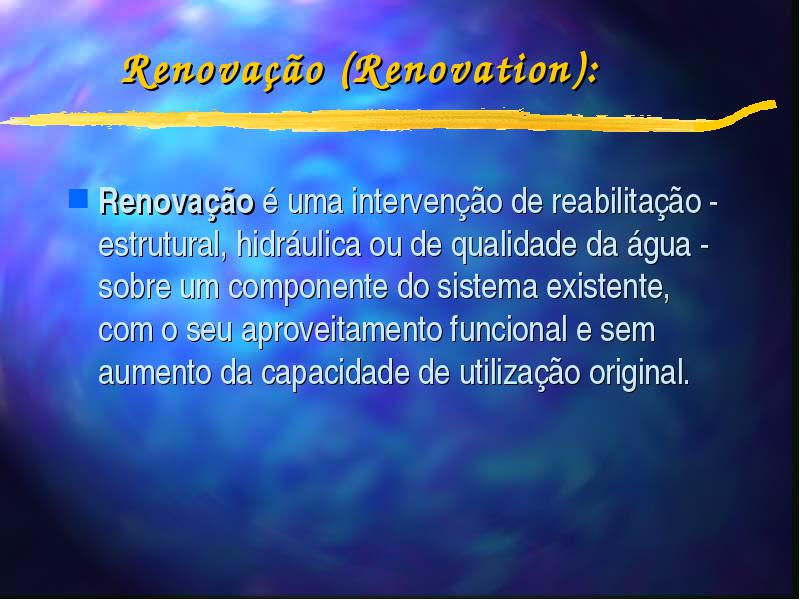

Renovação (Renovation):

• Renovação é uma intervenção de reabilitação - estrutural, hidráulica ou de qualidade da água - sobre um componente do sistema existente, com o seu aproveitamento funcional e sem aumento da capacidade de utilização original.

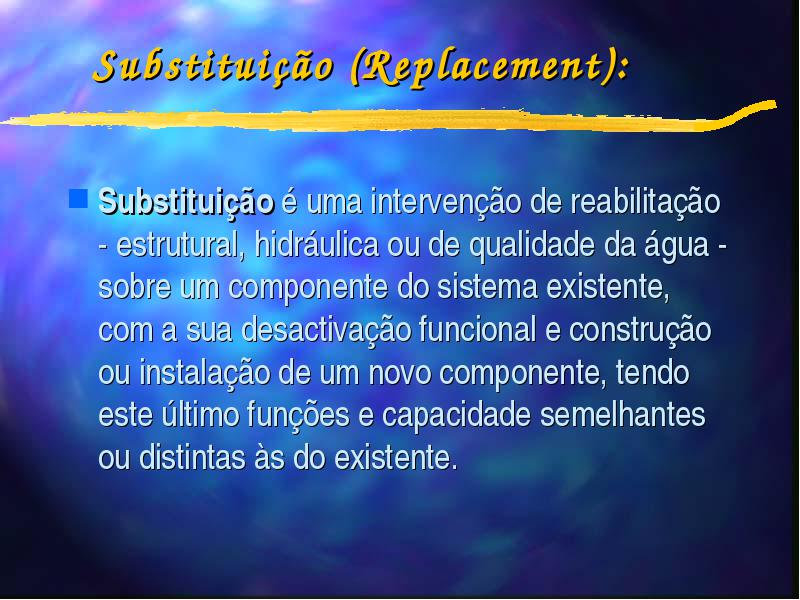

Substituição (Replacement):

• Substituição é uma intervenção de reabilitação - estrutural, hidráulica ou de qualidade da água - sobre um componente do sistema existente, com a sua desactivação funcional e construção ou instalação de um novo componente, tendo este último funções e capacidade semelhantes ou distintas às do existente.

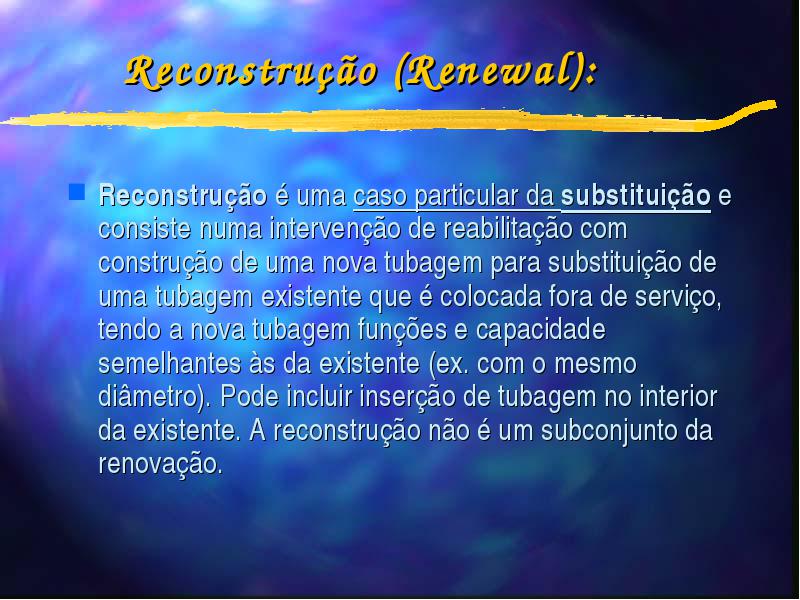

Reconstrução (Renewal):

• Reconstrução é uma caso particular da substituição e consiste numa intervenção de reabilitação com construção de uma nova tubagem para substituição de uma tubagem existente que é colocada fora de serviço, tendo a nova tubagem funções e capacidade semelhantes às da existente (ex. com o mesmo diâmetro). Pode incluir inserção de tubagem no interior da existente. A reconstrução não é um subconjunto da renovação.

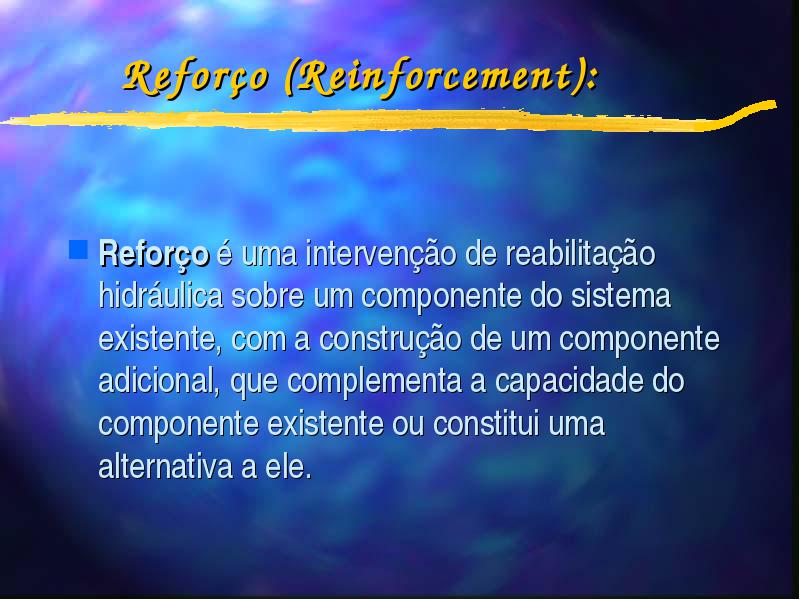

Reforço (Reinforcement):

• Reforço é uma intervenção de reabilitação hidráulica sobre um componente do sistema existente, com a construção de um componente adicional, que complementa a capacidade do componente existente ou constitui uma alternativa a ele.

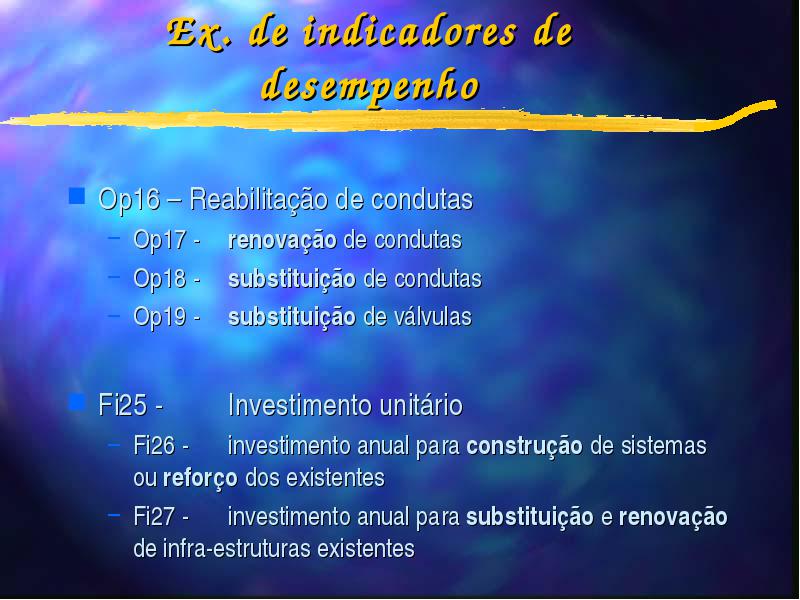

Ex. de indicadores de desempenho

• Op16 – Reabilitação de condutas

• Op17 - renovação de condutas
• Op18 - substituição de condutas
• Op19 - substituição de válvulas

• Fi25 - Investimento unitário

• Fi26 - investimento anual para construção de sistemas ou reforço dos existentes
• Fi27 - investimento anual para substituição e renovação de infra-estruturas existentes

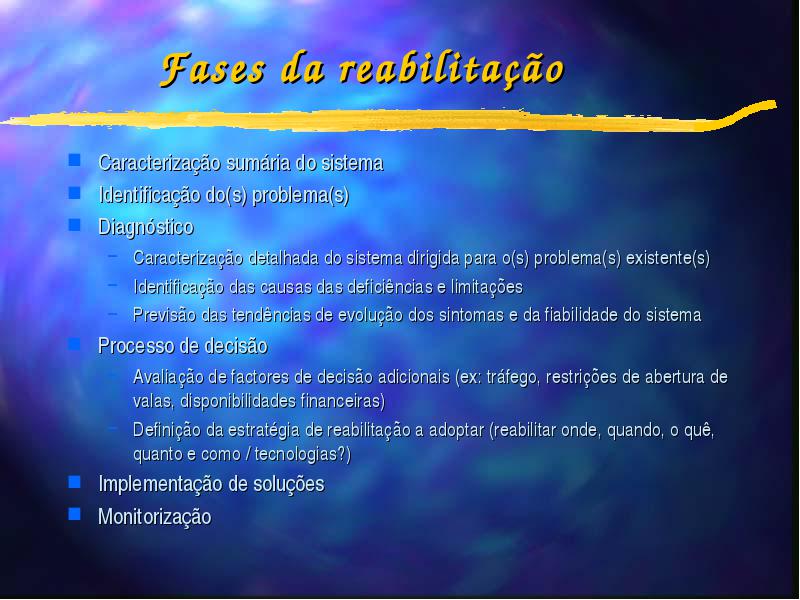

Fases da reabilitação

• Caracterização sumária do sistema

• Identificação do(s) problema(s)

• Diagnóstico

• Caracterização detalhada do sistema dirigida para o(s) problema(s) existente(s)
• Identificação das causas das deficiências e limitações
• Previsão das tendências de evolução dos sintomas e da fiabilidade do sistema

• Processo de decisão

• Avaliação de factores de decisão adicionais (ex: tráfego, restrições de abertura de valas, disponibilidades financeiras)
• Definição da estratégia de reabilitação a adoptar (reabilitar onde, quando, o quê, quanto e como / tecnologias?)

• Implementação de soluções

• Monitorização

Principais tecnologias

• Ver artigo ENASB Barcelos

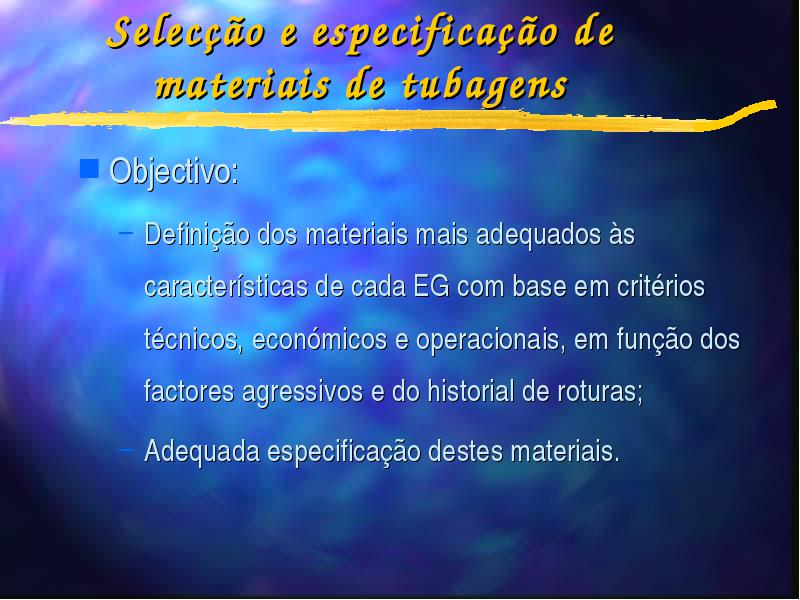

Selecção e especificação de materiais de tubagens

• Objectivo:

• Definição dos materiais mais adequados às características de cada EG com base em critérios técnicos, económicos e operacionais, em função dos factores agressivos e do historial de roturas;
• Adequada especificação destes materiais.

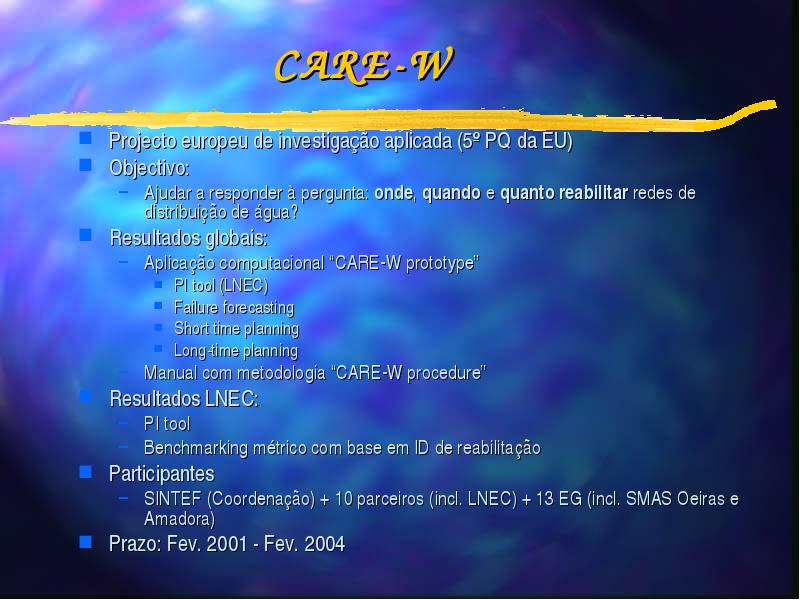

CARE-W

• Projecto europeu de investigação aplicada (5º PQ da EU)

• Objectivo:

• Ajudar a responder à pergunta: onde, quando e quanto reabilitar redes de distribuição de água?

• Resultados globais:

• Aplicação computacional “CARE-W prototype”
• PI tool (LNEC)
• Failure forecasting
• Short time planning
• Long-time planning
• Manual com metodologia “CARE-W procedure”

• Resultados LNEC:

• PI tool
• Benchmarking métrico com base em ID de reabilitação

• Participantes

• SINTEF (Coordenação) + 10 parceiros (incl. LNEC) + 13 EG (incl. SMAS Oeiras e Amadora)

• Prazo: Fev. 2001 - Fev. 2004

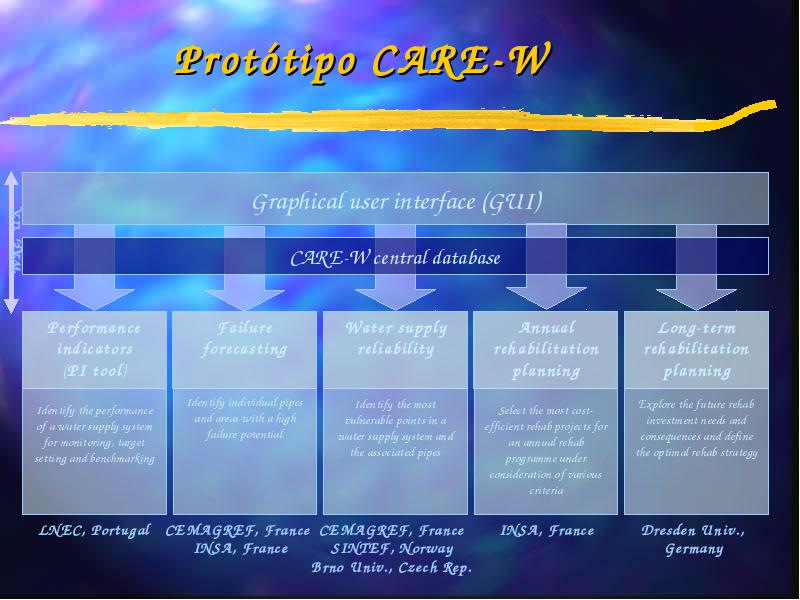

Protótipo CARE-W

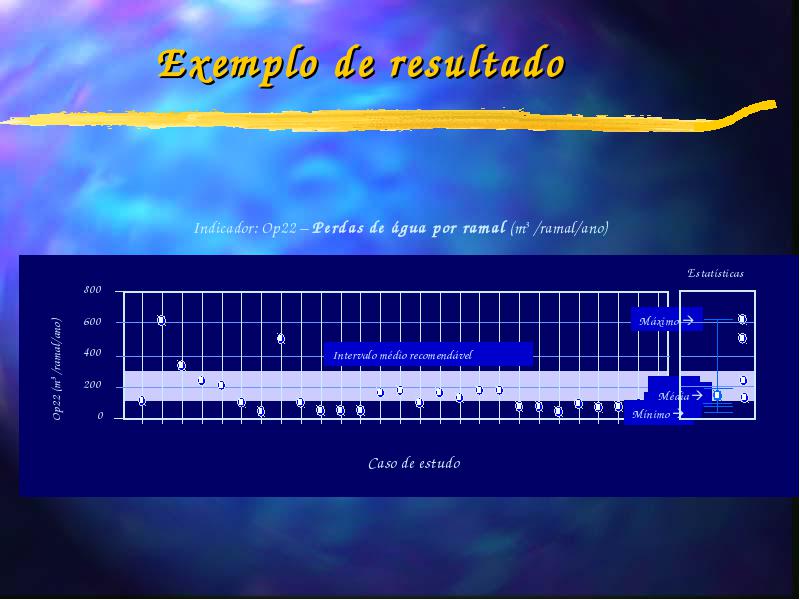

Exemplo de resultado

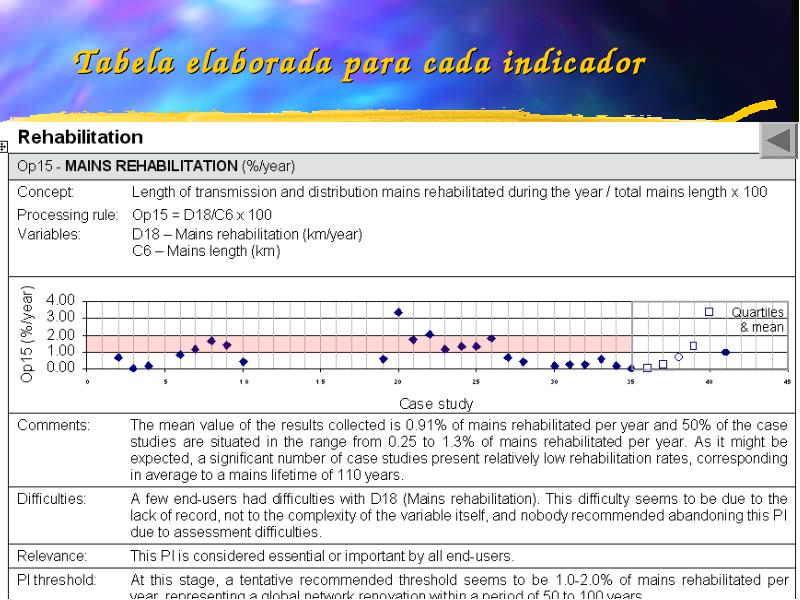

Tabela elaborada para cada indicador
