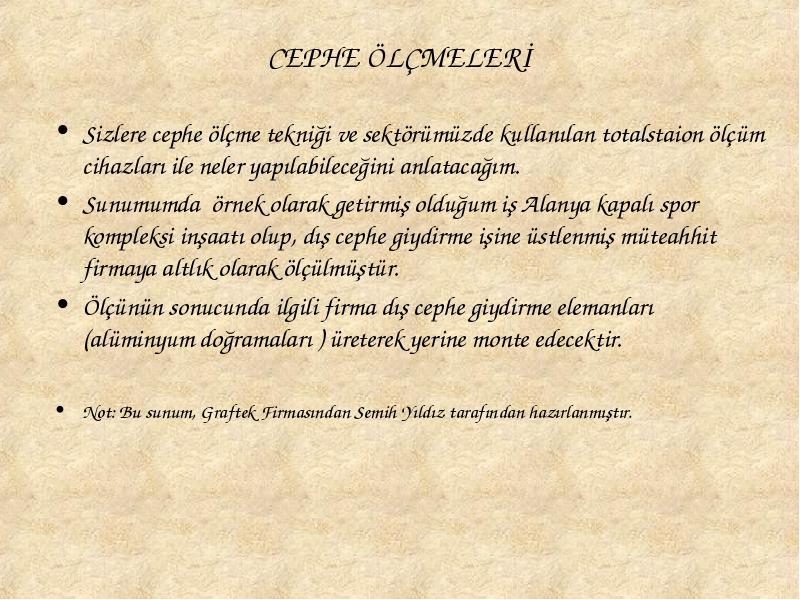

Sizlere cephe ölçme tekniği ve sektörümüzde kullanılan totalstaion ölçüm cihazları ile neler yapılabileceğini anlatacağım.

  • Sizlere cephe ölçme tekniği ve sektörümüzde kullanılan totalstaion ölçüm cihazları ile neler yapılabileceğini anlatacağım.

  • Sunumumda örnek olarak getirmiş olduğum iş Alanya kapalı spor kompleksi inşaatı olup, dış cephe giydirme işine üstlenmiş müteahhit firmaya altlık olarak ölçülmüştür.

  • Ölçünün sonucunda ilgili firma dış cephe giydirme elemanları (alüminyum doğramaları ) üreterek yerine monte edecektir.

  • Not: Bu sunum, Graftek Firmasından Semih Yıldız tarafından hazırlanmıştır.

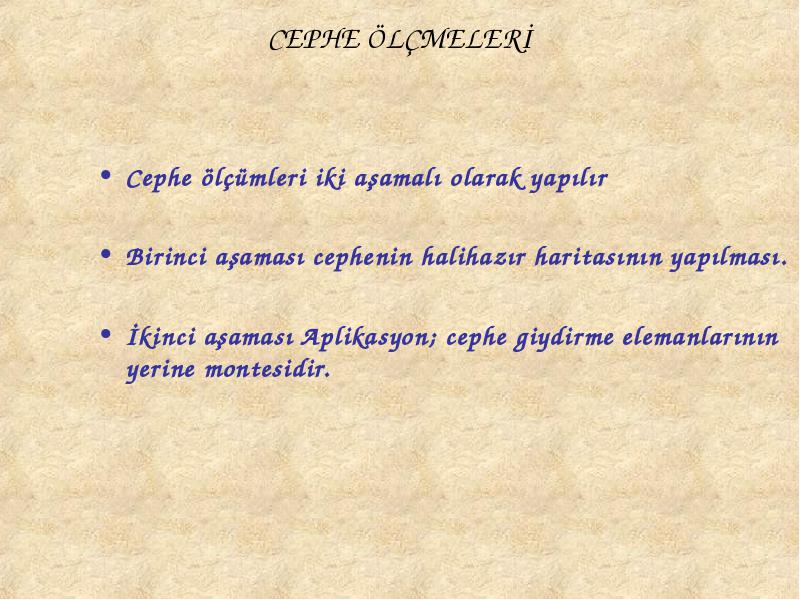

Cephe ölçümleri iki aşamalı olarak yapılır

  • Cephe ölçümleri iki aşamalı olarak yapılır

  • Birinci aşaması cephenin halihazır haritasının yapılması.

  • İkinci aşaması Aplikasyon; cephe giydirme elemanlarının yerine montesidir.

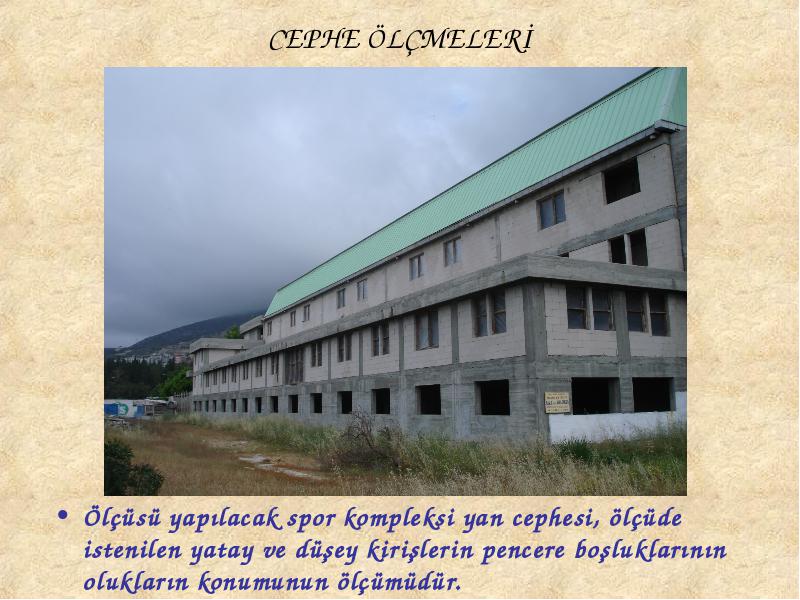

Ölçüsü yapılacak spor kompleksi yan cephesi, ölçüde istenilen yatay ve düşey kirişlerin pencere boşluklarının olukların konumunun ölçümüdür.

  • Ölçüsü yapılacak spor kompleksi yan cephesi, ölçüde istenilen yatay ve düşey kirişlerin pencere boşluklarının olukların konumunun ölçümüdür.

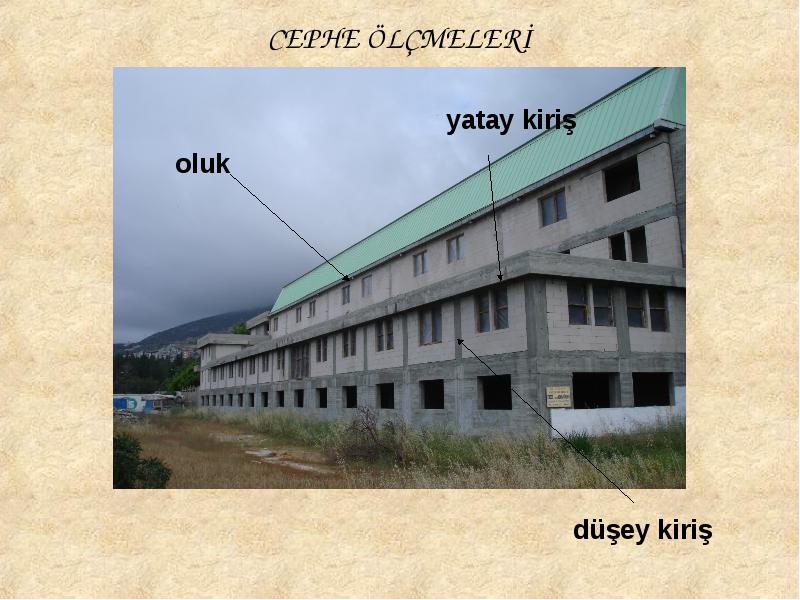

düşey kiriş

  • düşey kiriş

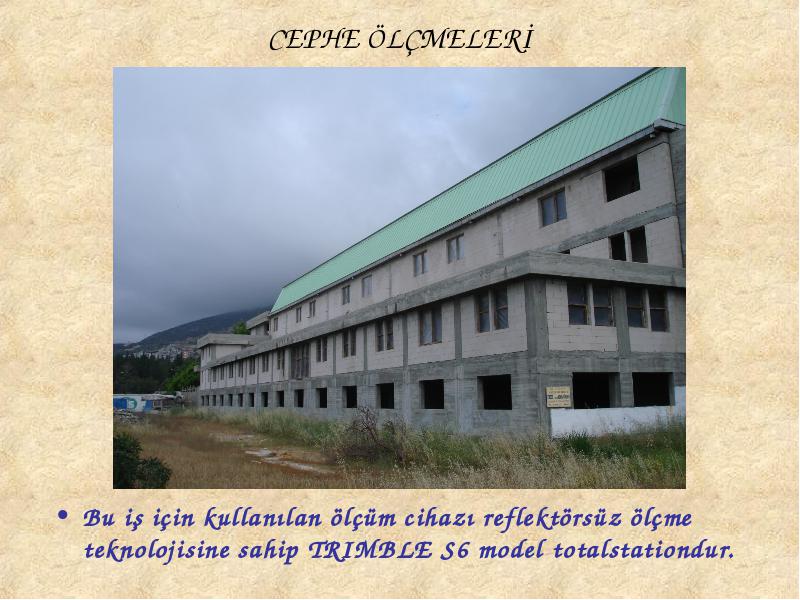

Bu iş için kullanılan ölçüm cihazı reflektörsüz ölçme teknolojisine sahip TRIMBLE S6 model totalstationdur.

  • Bu iş için kullanılan ölçüm cihazı reflektörsüz ölçme teknolojisine sahip TRIMBLE S6 model totalstationdur.

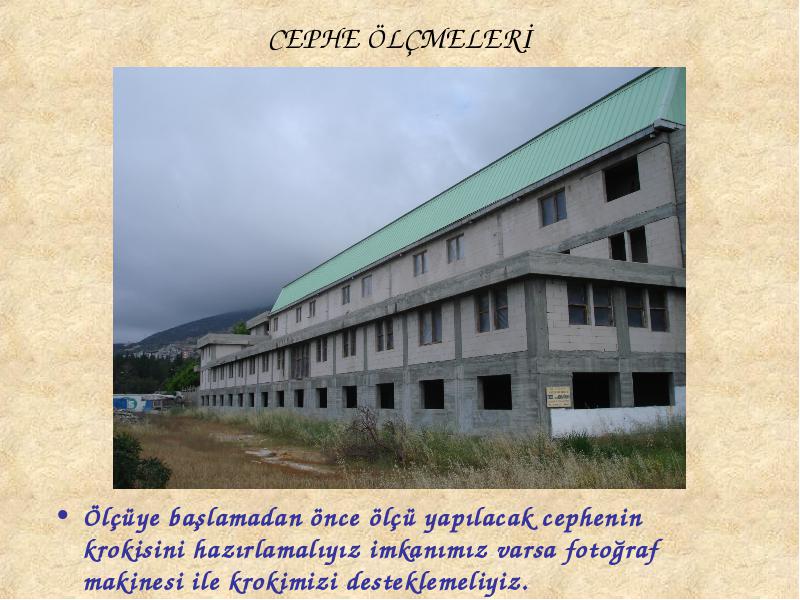

Ölçüye başlamadan önce ölçü yapılacak cephenin krokisini hazırlamalıyız imkanımız varsa fotoğraf makinesi ile krokimizi desteklemeliyiz.

  • Ölçüye başlamadan önce ölçü yapılacak cephenin krokisini hazırlamalıyız imkanımız varsa fotoğraf makinesi ile krokimizi desteklemeliyiz.

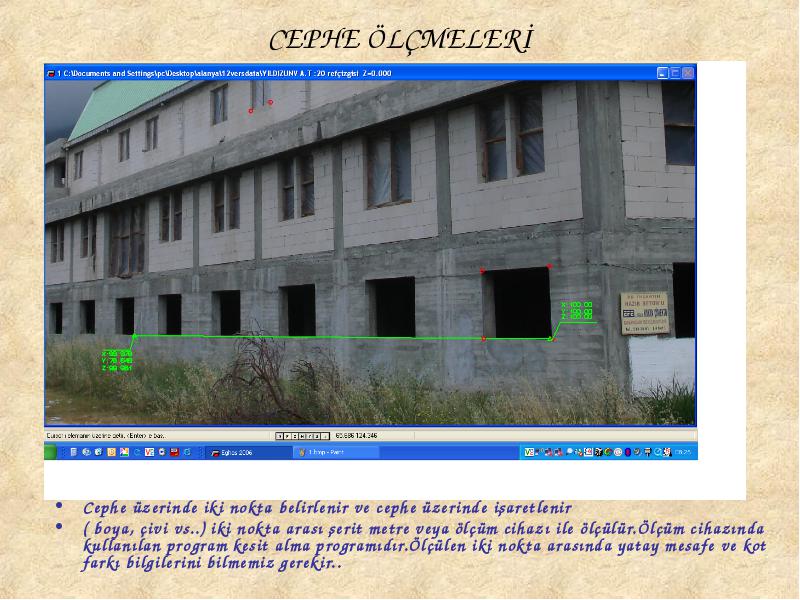

Cephe üzerinde iki nokta belirlenir ve cephe üzerinde işaretlenir

  • Cephe üzerinde iki nokta belirlenir ve cephe üzerinde işaretlenir

  • ( boya, çivi vs..) iki nokta arası şerit metre veya ölçüm cihazı ile ölçülür.Ölçüm cihazında kullanılan program kesit alma programıdır.Ölçülen iki nokta arasında yatay mesafe ve kot farkı bilgilerini bilmemiz gerekir..

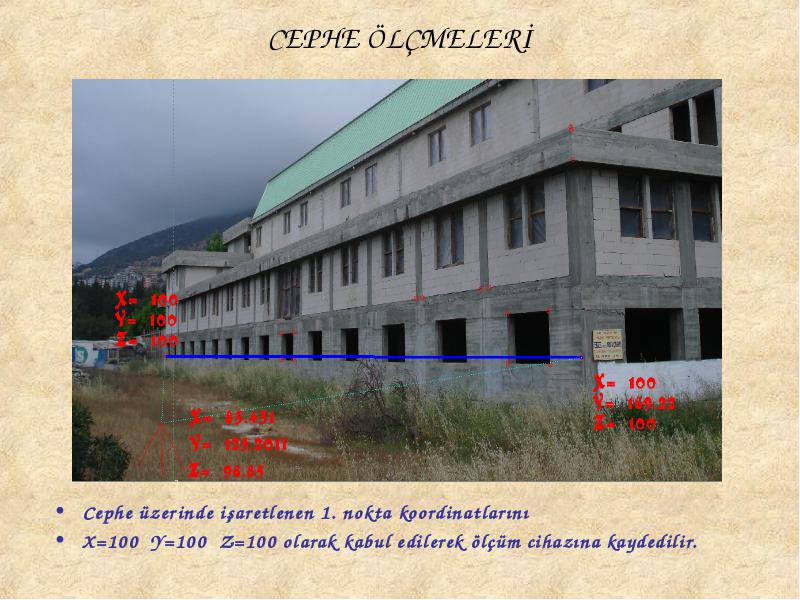

Cephe üzerinde işaretlenen 1. nokta koordinatlarını

  • Cephe üzerinde işaretlenen 1. nokta koordinatlarını

  • X=100 Y=100 Z=100 olarak kabul edilerek ölçüm cihazına kaydedilir.

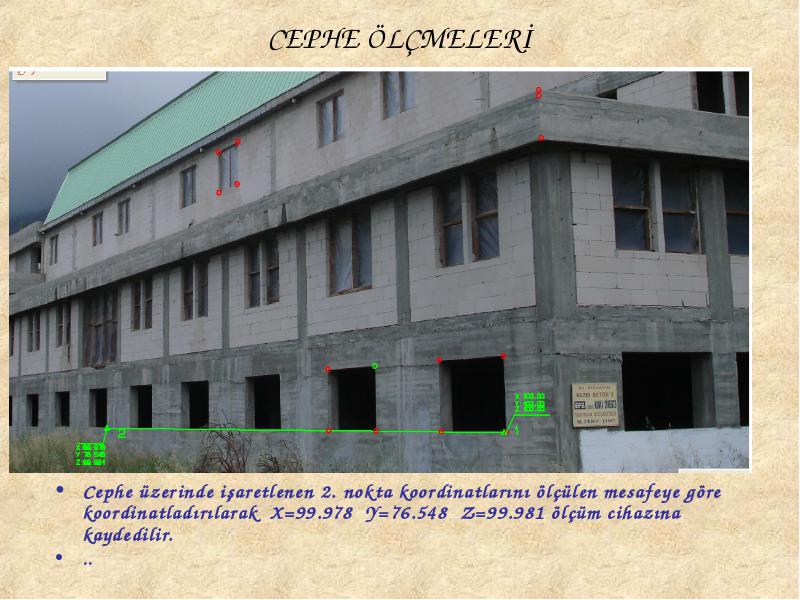

Cephe üzerinde işaretlenen 2. nokta koordinatlarını ölçülen mesafeye göre koordinatladırılarak X=99.978 Y=76.548 Z=99.981 ölçüm cihazına kaydedilir.

  • Cephe üzerinde işaretlenen 2. nokta koordinatlarını ölçülen mesafeye göre koordinatladırılarak X=99.978 Y=76.548 Z=99.981 ölçüm cihazına kaydedilir.

  • ..



Ölçüm cihazını detay noktalarının görebilecek şekilde ölçü cephesinin karşısına kurularak ölçüye başlanır.

  • Ölçüm cihazını detay noktalarının görebilecek şekilde ölçü cephesinin karşısına kurularak ölçüye başlanır.

  • ..

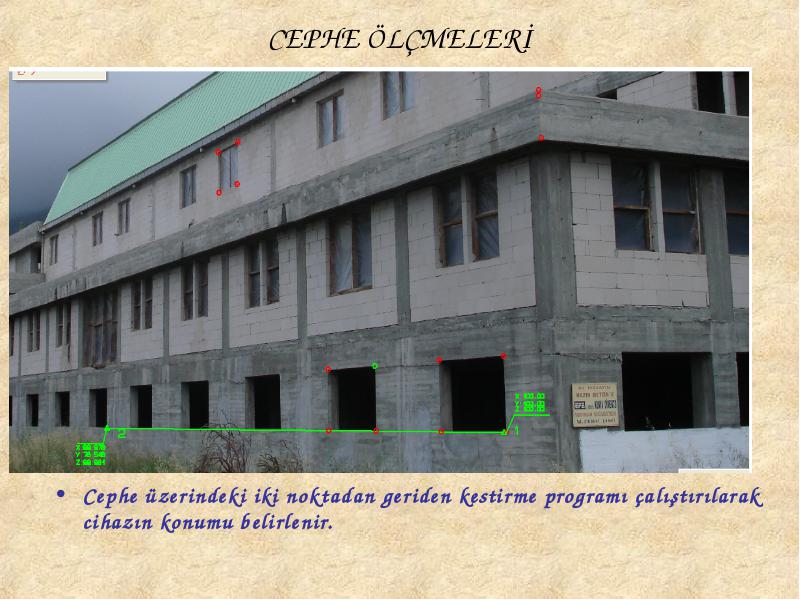

Cephe üzerindeki iki noktadan geriden kestirme programı çalıştırılarak cihazın konumu belirlenir.

  • Cephe üzerindeki iki noktadan geriden kestirme programı çalıştırılarak cihazın konumu belirlenir.



Detay noktaları ölçüm cihazındaki koordinatlı detay alım programı ile ölçülür.

  • Detay noktaları ölçüm cihazındaki koordinatlı detay alım programı ile ölçülür.

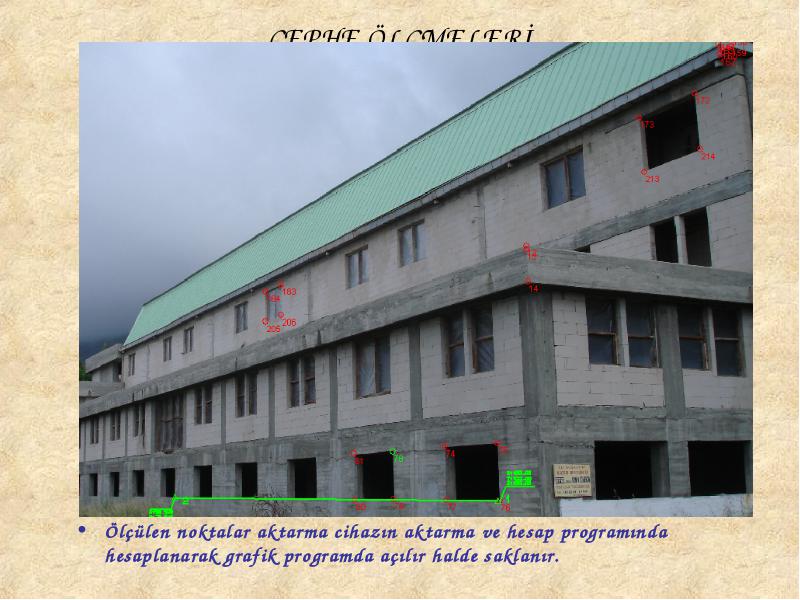

Ölçülen noktalar aktarma cihazın aktarma ve hesap programında hesaplanarak grafik programda açılır halde saklanır.

  • Ölçülen noktalar aktarma cihazın aktarma ve hesap programında hesaplanarak grafik programda açılır halde saklanır.

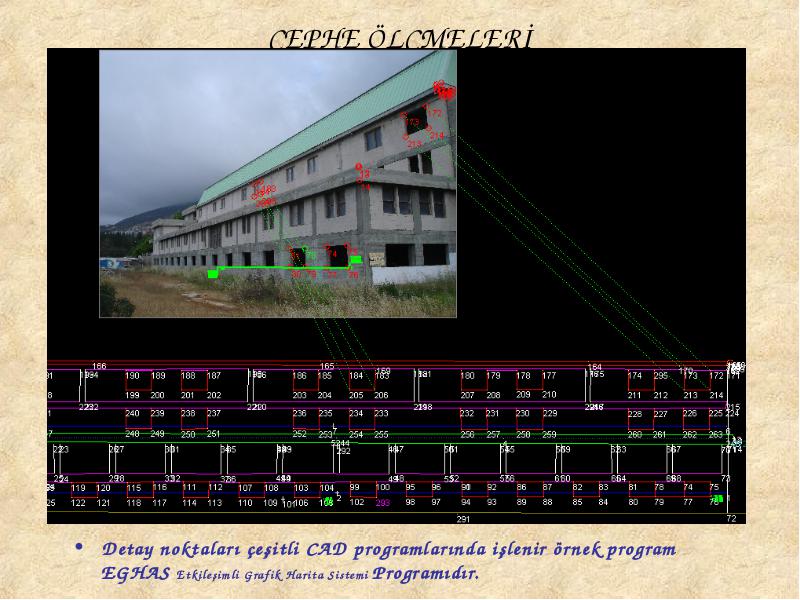

Detay noktaları çeşitli CAD programlarında işlenir örnek program EGHAS Etkileşimli Grafik Harita Sistemi Programıdır.

  • Detay noktaları çeşitli CAD programlarında işlenir örnek program EGHAS Etkileşimli Grafik Harita Sistemi Programıdır.

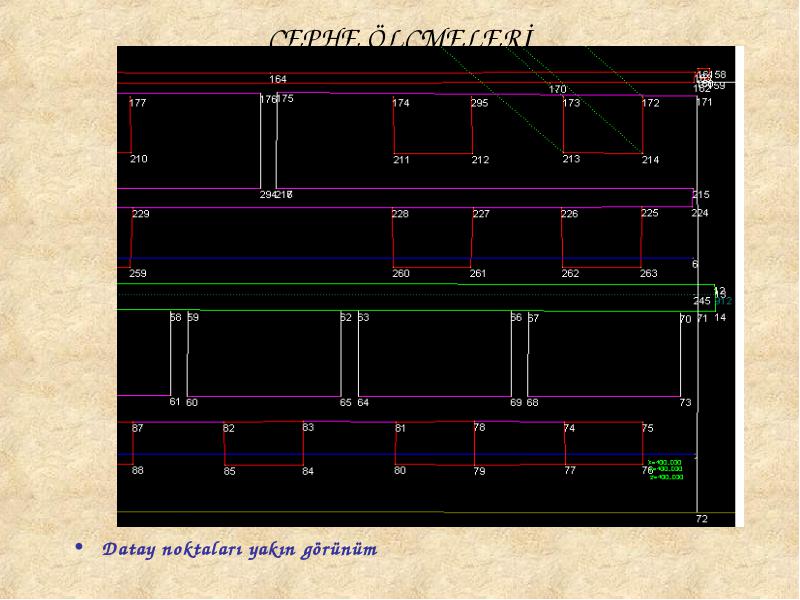

Datay noktaları yakın görünüm

  • Datay noktaları yakın görünüm

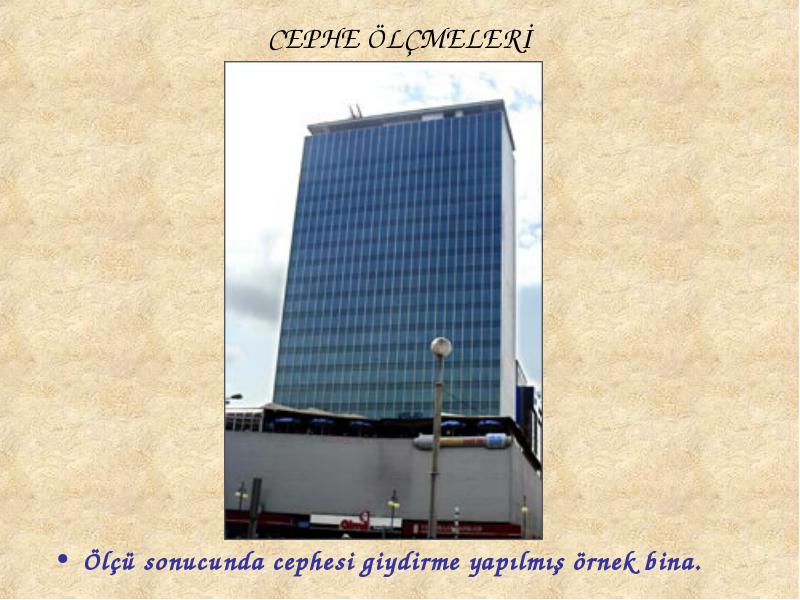

Ölçü sonucunda cephesi giydirme yapılmış örnek bina.

  • Ölçü sonucunda cephesi giydirme yapılmış örnek bina.
