Chapitre II : Etude de l’existant et Etat de l'Art Dabbeche Cheima
Chapitre II
Etude de l’existant et état de l’art
Introduction
Notre travail consiste à réaliser « Un journal lumineux à base de microcontrôleur msp430, commandé par ordinateur à travers une interface Labview » qui peut être utilisé dans tous les secteurs d'activité aussi bien à l'intérieur qu'à l'extérieur.
À cet effet, avant d’entamer l’étude, la conception et le développement de notre projet, il est primordiale de faire une recherche bibliographique afin d’avoir une idée sur les solutions similaires existantes.
Nous présentons dans ce chapitre les exemples les plus intéressants dans le domaine électronique.
Et faire la présentation de notre schéma synoptique de la solution puis nous allons étudier les microcontrôleurs afin de choisir les outils adéquats à notre projet.
10
Chapitre II : Etude de l’existant et Etat de l'Art Dabbeche Cheima
1. Etude de l’existant
1. 1 Journal lumineux à base du PIC16F877
La figure II.1 qui présente le montage d’un journal lumineux à base du PIC16F877 qui permet l’affichage d’un texte saisie par l’utilisateur grâce à la liaison série RS232.
Figure II.:Montage d'un journal lumineux à base de PIC16F877
Dans la suite on va détailler les différents composants de ce journal.
A.Liaison série RS232
Elle est de type « liaison série », permettant la communication entre deux systèmes numériques en limitant le nombre de fils de transmission par rapport à des liaisons parallèles.
11
9
Elle est de type « asynchrone », c'est à dire qu'elle ne transmet pas de signal horloge contrairement aux liaisons synchrones comme l’illustre la figure II.2.
Chapitre II : Etude de l’existant et Etat de l'Art Dabbeche Cheima
Figure II.2:Connecteur série RS232
Elle est utilisée surtout sur les systèmes d'exploitation MS-DOS et Windows, les portsRS232 sont désignés par les noms COM1, COM2, etc. Ils sont exploitables par la priseDB9qui est une prise analogique, comportant 9 broches comme le montre la figure II.3. Cependant, ce type de sortie tend à disparaitre sur les PC modernes et il est de plus en plus remplacé par le port USB.
Figure II.3:Connecteur DB9
B.Le MAX232
C’est un composant créé par MAXIM que l'on trouve sous d'autres références chez d'autres fabricants comme l’illustre la figure II.3. Il sert d'interface entre une liaison série TTL (0-5V) et une liaison série RS232 (+12 -12V) et ce avec une simple alimentation 5V.
12
Figure II.4:Brochage de MAX232
Chapitre II : Etude de l’existant et Etat de l'Art Dabbeche Cheima
Le PIC 16F877
Le microcontrôleur PIC16F877 est devenu un microcontrôleur très populaire dans l'électronique loisir. Sa simplicité, son prix, et l'accessibilité des outils de programmation peuvent expliquer sa popularité. Pour commander ce tableau d’affichage lumineux.
Ils ont utilisé un microcontrôleur dont le schéma est présenté dans la figure suivante.

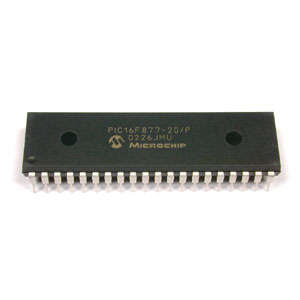

Figure II.5: PIC16F877
Plusieurs logiciels sont disponibles pour programmer le pic à savoir :
-
ICProg : IC-PROG est un programme qui permet de transfert un fichier compile ver un PIC ou une mémoire.
-
Mikropascal : Le « Mikropascal » est un compilateur pour PIC conçu par la société « Mikroelektronika », le compilateur PASCAL nouvelle génération pour microcontrôleurs PIC, bénéficie d’une prise en main très intuitive et d’une ergonomie sans faille. Ce compilateur permet de développer rapidement des applications complexes.
13

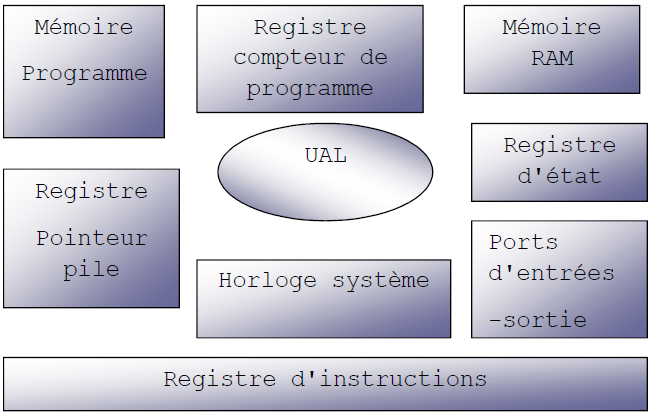

La structure interne d’un PIC16F877 PIC est constituée de plusieurs modules comme l’illustre la figure II.6.
Chapitre II : Etude de l’existant et Etat de l'Art Dabbeche Cheima
Figure II.6:Structure interne d’un PIC
-
Une mémoire de programme contient le code binaire correspondant aux instructions que doit exécuter le microcontrôleur. La capacité de cette mémoire est variable selon les PIC.
-
Une mémoire RAM (Random Access Memory) sauvegarde temporairement des données. La capacité de cette RAM est variable selon les PICs.
-
Une Unité Arithmétique et Logique (UAL) est chargée d’effectuer toutes les opérations arithmétiques de base (addition, soustraction, etc.).
-
Des ports d’entrées/sorties permettent de dialoguer avec l’extérieur du microcontrôleur.
-
Un registre Compteur de Programme (CP), est chargé de pointer l’adresse mémoire courante contenant l’instruction à réaliser par le microcontrôleur.
Le contenu du registre PC évolue selon le pas de programme.
-
Un registre Pointeur de Pile (PP) et essentiellement utilisé lorsqu’on réalise un sous programme. Le pointeur de pile est chargé de mémoriser l’adresse courante que contient le compteur de programme avant le saut à l’adresse du sous programme.
14
Chapitre II : Etude de l’existant et Etat de l'Art Dabbeche Cheima
L’ULN et Le PCF
L’ULN 2003 est un circuit intégré qui est très rentable pour agir comme un interrupteur grâce à sa résistance à un courant maximal de 500mA. Ce composant est illustré par les figures suivantes :

Figure II.7:Structure interne de l’ULN 2003 Figure II.8: l’ULN 2003
Les PCF sont des circuits intégrés I2C (Le bus I2C Inter Integrated Circuit permet de faire communiquer entre eux des composants électroniques très divers grâce à seulement trois fils : un signal de données (SDA), un signal d'horloge (SCL), et un signal de référence électrique (masse)), d’entrées/sorties dit « quasi bidirectionnel ».
Le PCF8574 utilisé permet de recevoir (ou d’émettre) des trames via le signal de données SDA (signal de donnée, généré par le Maitre ou l'Esclave) cadencées par le signal d'horloge SCL (signal d'horloge généré par le Maitre).
Ce circuit est constitué d’un port E/S de 8 lignes comme la montre les figures suivantes :

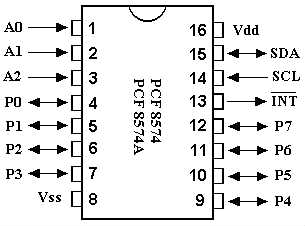

Figure II.9:PCF8574 Figure II.10: Brochage PCF8574
15
2
Le PCF8574A fournit une sortie (INT) qui peut être reliée à l'entrée d'interruption d'un microcontrôleur.
La figure suivante représente un schéma équivalent du port d’entrées/sorties du PCF8574.
Figure II.11:Boitier PCF8574
Entre le PCF8574 et le PCF8574A, il y a effectivement une différence "électronique". Le PCF sont des circuits intégrés I2C, et donc ils nécessitent une adresse codée sur 7 bits.
Selon la norme I2C, l'adresse de chaque composant est divisée en deux:
-
L'adresse de Base est codée sur le quartet de poids fort (les 4 premiers bits) et est fixe et réservée par le constructeur.
-
L'adresse Auxiliaire c’est l'utilisateur qui la définit selon son besoin, et est représentée par les 3 derniers bits de poids faible (A0, A1, A2).
Donc le PCF8574 à une adresse de base, qui selon la datasheet (Fiche technique d’un composant électronique) est :
"0100" il reste l'adresse auxiliaire codée sur 3 bits, donc 23=8 possibilités:
0100 000 ; 0100 001; 0100 010; 0100 011 ; etc.
Alors que le PCF8574A dispose d'une autre adresse de base sur 4 bits, à savoir : "0111" 0111 000 ; 0111 001; 0111 010; 0111 011 ; etc.
16
Chapitre II : Etude de l’existant et Etat de l'Art Dabbeche Cheima
Les Matrices de LED
Les huit matrices de LED utilisés comportent chacune 112 diodes LED haute luminosité sont reparties sur sept lignes et seize colonnes. On donne dans les figures suivantes un exemple d’une matrice de LED 8x8, ainsi que sa structure interne, possédant le même principe de fonctionnement.

Figure II.12:Matrice de LED 8x8 Figure II.13:Structure de la matrice de LED 8x8
C.Interface Visual Basic (VB)
L’interface utilisée pour l’affichage du message est conçu avec le langage VB. Ce dernier est un langage de programmation événementielle de troisième génération créé par Microsoft pour son modèle de programmation.
Visual Basic est directement dérivé du BASIC et permet le développement rapide d'applications , la création d'interfaces utilisateur graphiques
1.2 Journal lumineux à base du PIC 18F452
17
La différence avec la solution précédente est que ce journal utilise un afficheur LCD et il garde le même type de communication à savoir la liaison RS232 comme l’illustre la figure II.14.
Chapitre II : Etude de l’existant et Etat de l'Art Dabbeche Cheima
Figure II.14:Montage à base du PIC18F452
-
Le PIC18F452
Le PIC18F possède une multiplication 8x8 matérielle comme l’illustre la figure suivante, extrêmement rapide (100ηs à 1μs) ce qui lui confère des possibilités particulièrement utiles pour le traitement numérique du signal.
Figure II.15:Brochage de PIC18F452
D.Afficheur LCD
Les afficheurs à cristaux liquides, autrement appelés afficheurs LCD (Liquid Crystal Display), sont des modules compacts intelligents et nécessitent peu de composants externes pour un bon fonctionnement. Ils consomment relativement peu (de 1 à 5 mA) et ils sont relativement bons marchés et s'utilisent avec beaucoup de facilité.
18
Chapitre II : Etude de l’existant et Etat de Dabbeche Cheima
2. Critique de l’existant
2. 1 Journal lumineux à base du PIC16F877
-
La liaison série RS232
Elle impose de transmettre une horloge, en plus des données, afin que les registres à décalage utilisés de chaque côté de la liaison fonctionnent à la même vitesse. Dans le cas contraire, c’est la panique assurée, même si les horloges sont pilotées par quartz des deux côtés.
E.Le PCF8574
Il nécessité d'une tension de pilotage en général comprise entre 7 et 12V.
F.ULN2003
L'inconvénient si que l’ULN2003 est passant alors la LED est éteinte au lieu d'être allumée donc le courant consommé est toujours présent.
-
Journal lumineux à base du PIC 18F452
-
Les PIC
L'inconvénient majeur des PIC c'est qu'il vous faudra un programmeur matériel dédié pour uploader vos programmes dessus, et que ce programmeur dédié coute cher (comptez une trentaine ou une cinquantaine d'euros).
-
Ecran LCD alphanumériques
Le principal inconvénient c’est l’illisibilité quand l’éclairage ambiant est faible.
