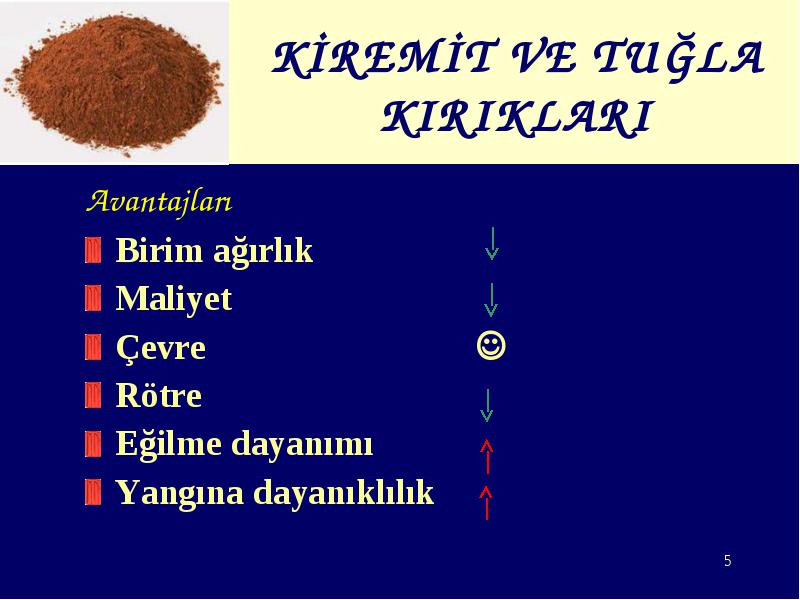

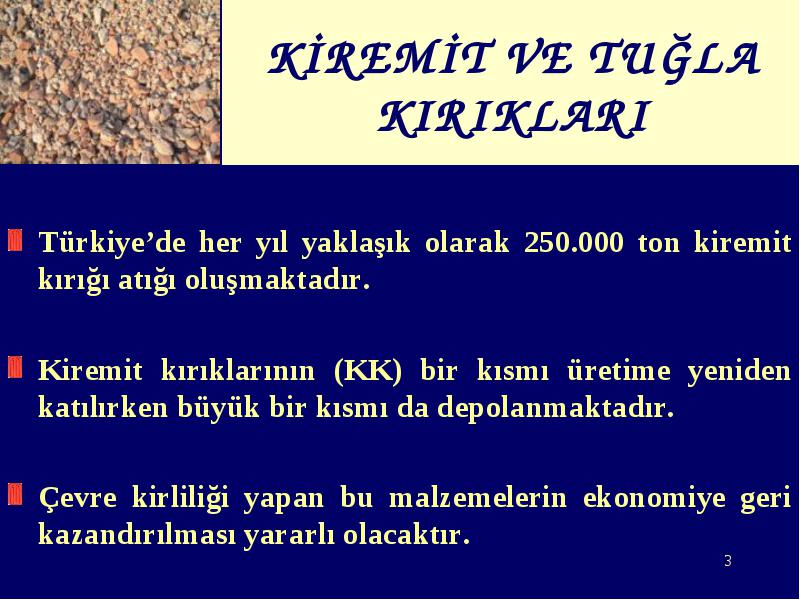

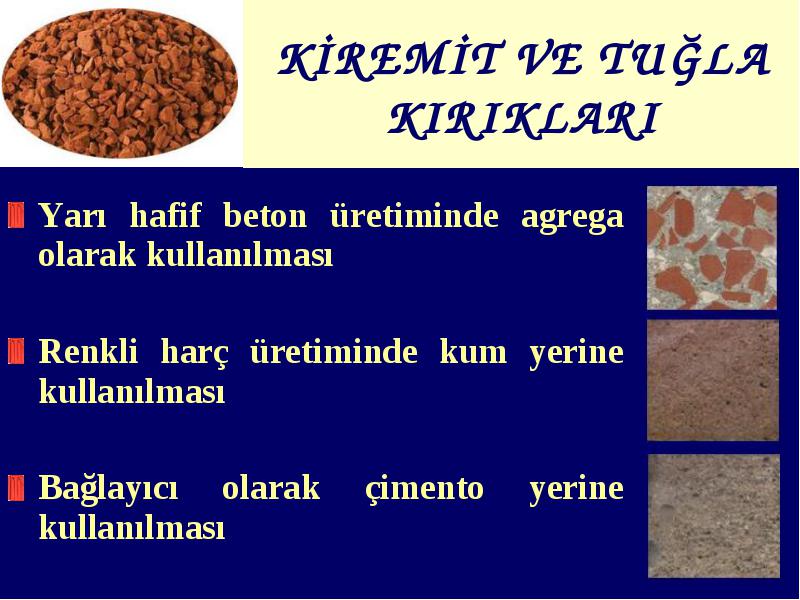

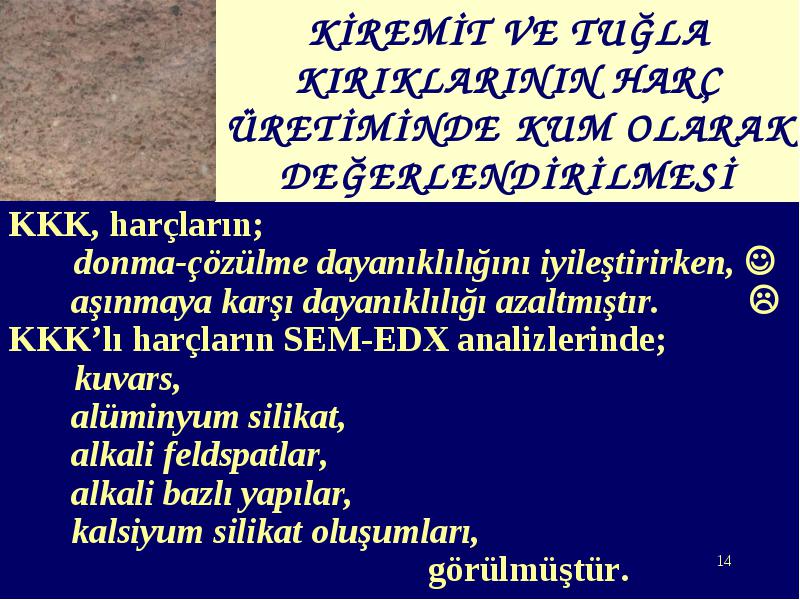

Türkiye’de her yıl yaklaşık olarak 250. 000 ton kiremit kırığı atığı oluşmaktadır. Türkiye’de her yıl yaklaşık olarak 250. 000 ton kiremit kırığı atığı oluşmaktadır

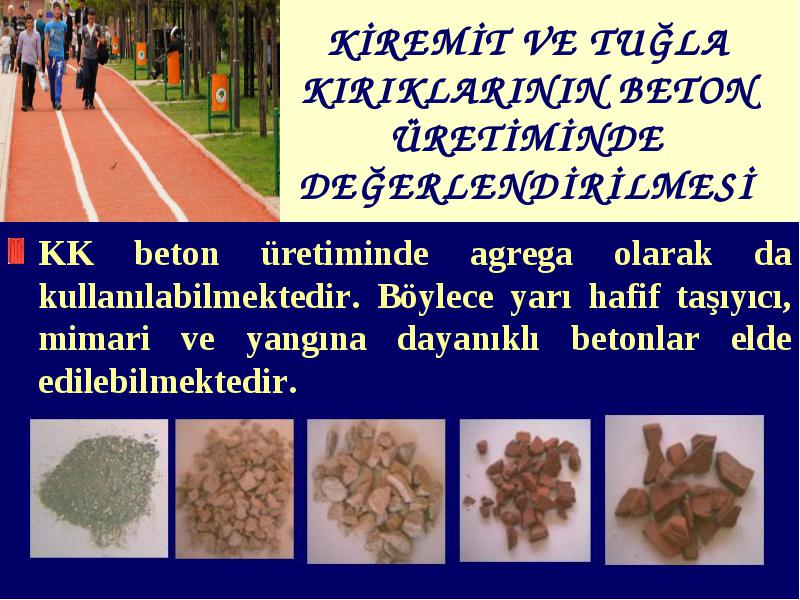

KK beton üretiminde agrega olarak da kullanılabilmektedir. Böylece yarı hafif taşıyıcı, mimari ve yangına dayanıklı betonlar elde edilebilmektedir.
KK beton üretiminde agrega olarak da kullanılabilmektedir. Böylece yarı hafif taşıyıcı, mimari ve yangına dayanıklı betonlar elde edilebilmektedir.

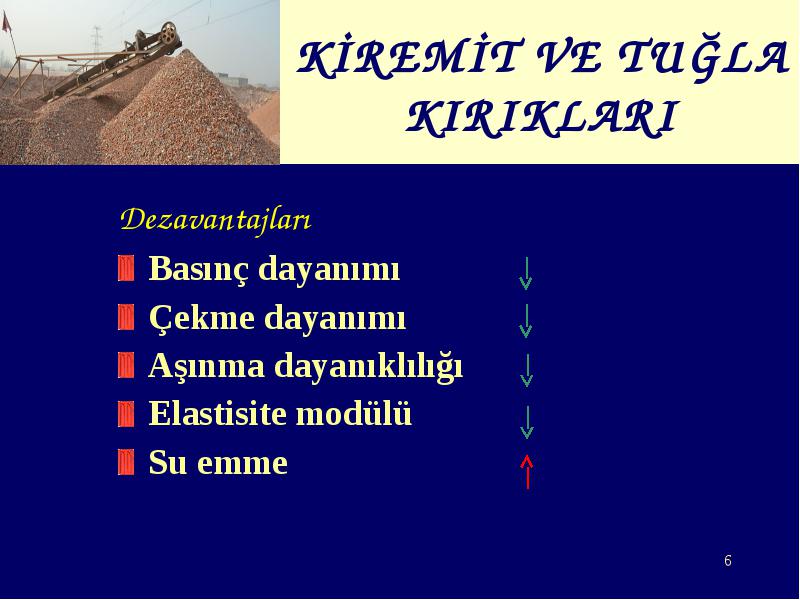

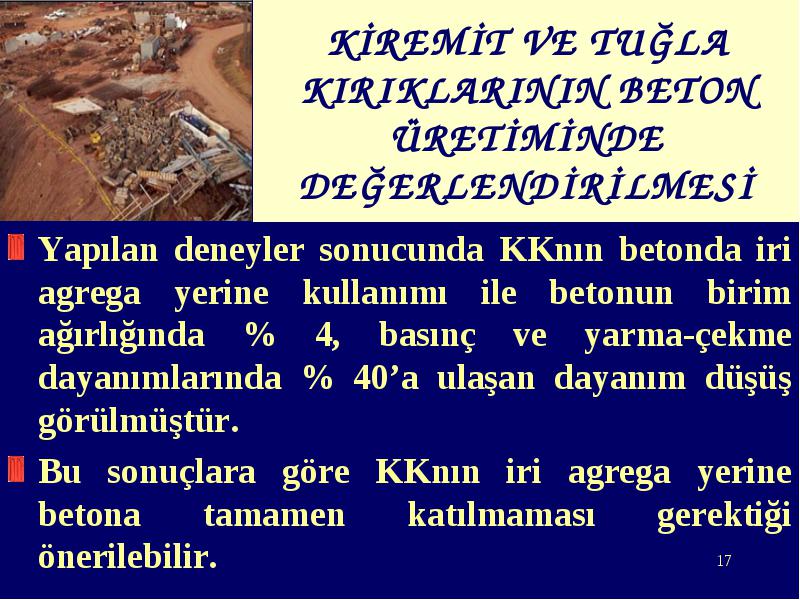

Yapılan deneyler sonucunda KKnın betonda iri agrega yerine kullanımı ile betonun birim ağırlığında % 4, basınç ve yarma-çekme dayanımlarında % 40’a ulaşan dayanım düşüş görülmüştür.
Yapılan deneyler sonucunda KKnın betonda iri agrega yerine kullanımı ile betonun birim ağırlığında % 4, basınç ve yarma-çekme dayanımlarında % 40’a ulaşan dayanım düşüş görülmüştür.
Bu sonuçlara göre KKnın iri agrega yerine betona tamamen katılmaması gerektiği önerilebilir.
Üretilen betonun yüksek sıcaklıklarda iyi performans göstermesi için uygun agrega seçimi çok önemlidir.
Üretilen betonun yüksek sıcaklıklarda iyi performans göstermesi için uygun agrega seçimi çok önemlidir.

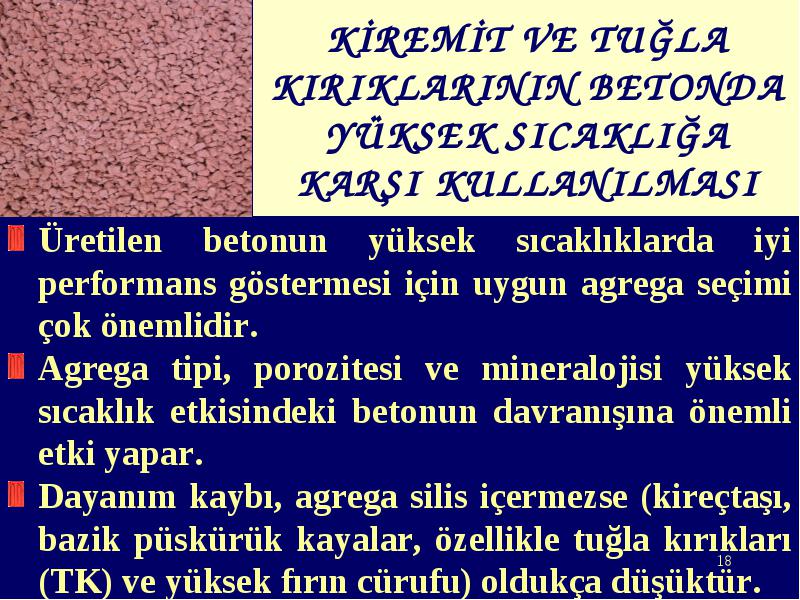

Agrega tipi, porozitesi ve mineralojisi yüksek sıcaklık etkisindeki betonun davranışına önemli etki yapar.
Dayanım kaybı, agrega silis içermezse (kireçtaşı, bazik püskürük kayalar, özellikle tuğla kırıkları (TK) ve yüksek fırın cürufu) oldukça düşüktür.

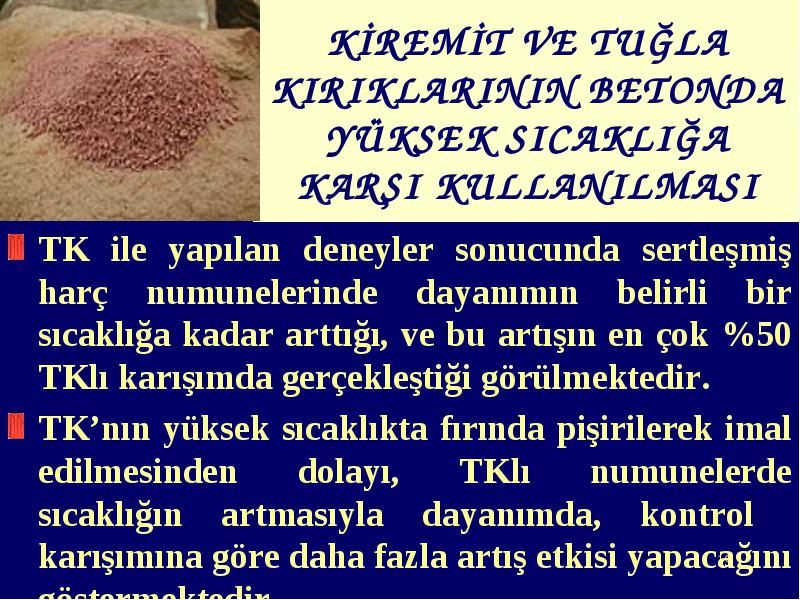

TK ile yapılan deneyler sonucunda sertleşmiş harç numunelerinde dayanımın belirli bir sıcaklığa kadar arttığı, ve bu artışın en çok %50 TKlı karışımda gerçekleştiği görülmektedir.
TK ile yapılan deneyler sonucunda sertleşmiş harç numunelerinde dayanımın belirli bir sıcaklığa kadar arttığı, ve bu artışın en çok %50 TKlı karışımda gerçekleştiği görülmektedir.
TK’nın yüksek sıcaklıkta fırında pişirilerek imal edilmesinden dolayı, TKlı numunelerde sıcaklığın artmasıyla dayanımda, kontrol karışımına göre daha fazla artış etkisi yapacağını göstermektedir.

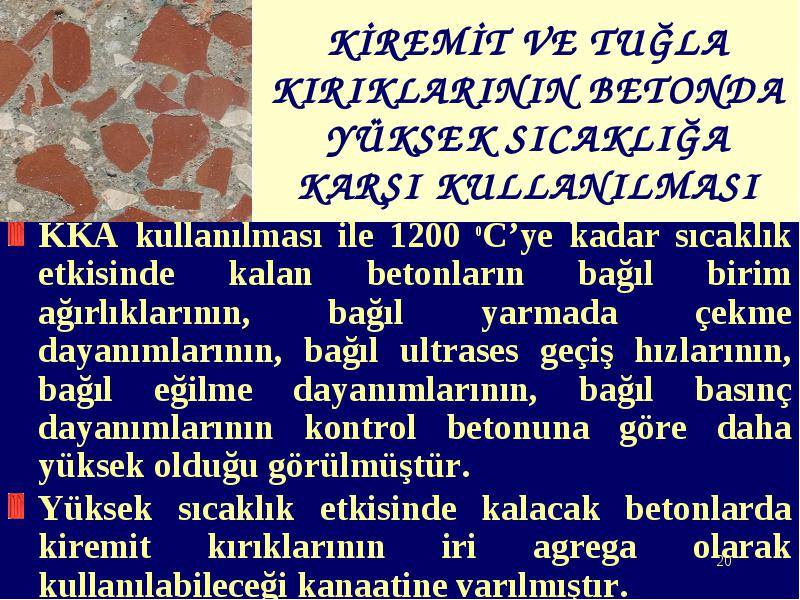

KKA kullanılması ile 1200 oC’ye kadar sıcaklık etkisinde kalan betonların bağıl birim ağırlıklarının, bağıl yarmada çekme dayanımlarının, bağıl ultrases geçiş hızlarının, bağıl eğilme dayanımlarının, bağıl basınç dayanımlarının kontrol betonuna göre daha yüksek olduğu görülmüştür.
KKA kullanılması ile 1200 oC’ye kadar sıcaklık etkisinde kalan betonların bağıl birim ağırlıklarının, bağıl yarmada çekme dayanımlarının, bağıl ultrases geçiş hızlarının, bağıl eğilme dayanımlarının, bağıl basınç dayanımlarının kontrol betonuna göre daha yüksek olduğu görülmüştür.

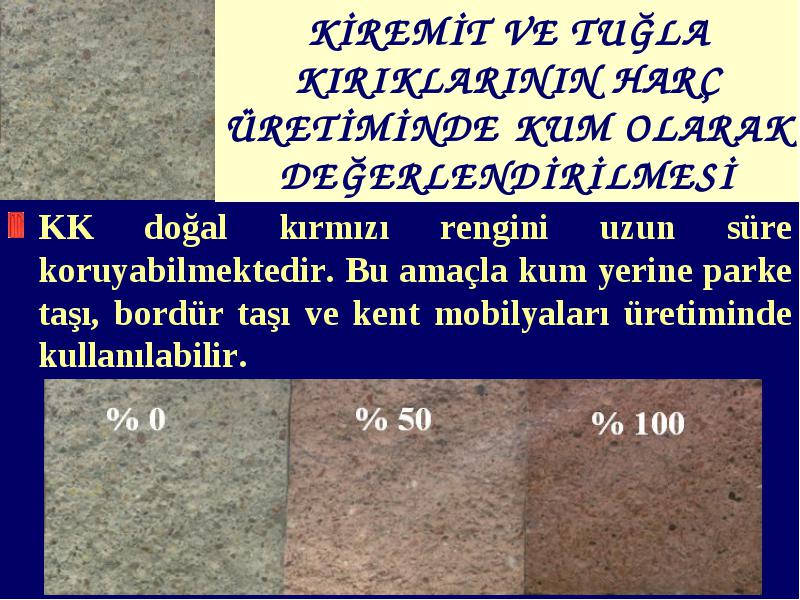

Yüksek sıcaklık etkisinde kalacak betonlarda kiremit kırıklarının iri agrega olarak kullanılabileceği kanaatine varılmıştır.

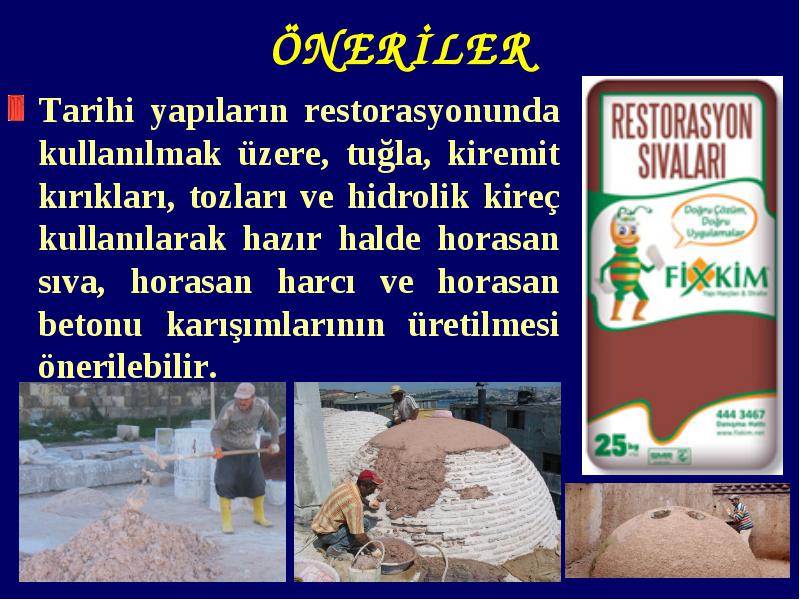

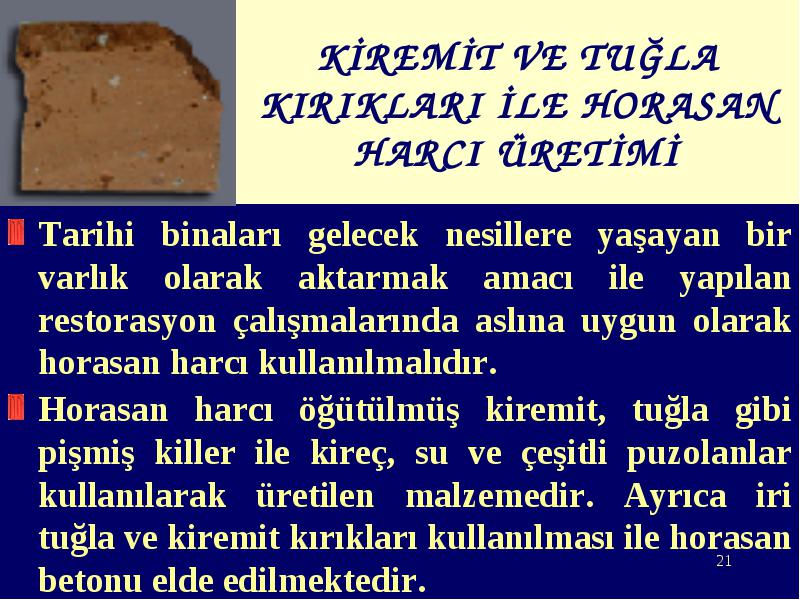

Tarihi binaları gelecek nesillere yaşayan bir varlık olarak aktarmak amacı ile yapılan restorasyon çalışmalarında aslına uygun olarak horasan harcı kullanılmalıdır.
Tarihi binaları gelecek nesillere yaşayan bir varlık olarak aktarmak amacı ile yapılan restorasyon çalışmalarında aslına uygun olarak horasan harcı kullanılmalıdır.
Horasan harcı öğütülmüş kiremit, tuğla gibi pişmiş killer ile kireç, su ve çeşitli puzolanlar kullanılarak üretilen malzemedir. Ayrıca iri tuğla ve kiremit kırıkları kullanılması ile horasan betonu elde edilmektedir.

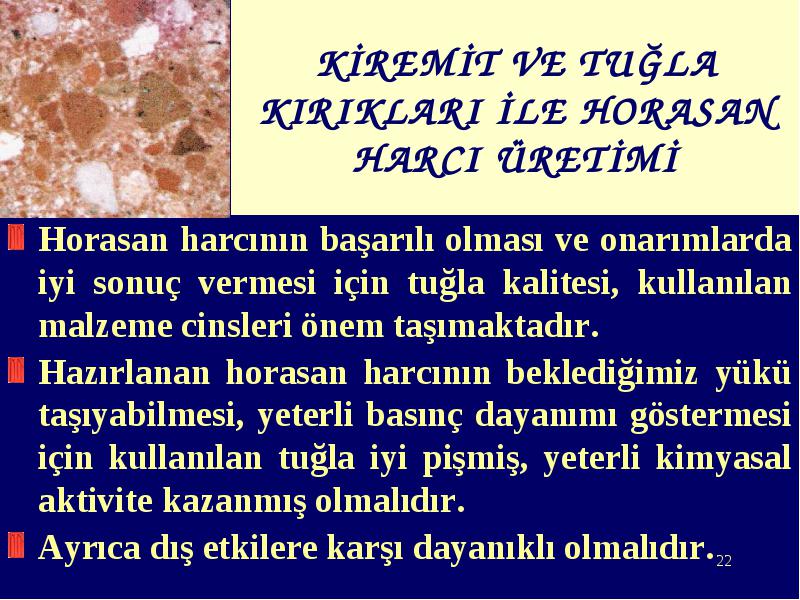

Horasan harcının başarılı olması ve onarımlarda iyi sonuç vermesi için tuğla kalitesi, kullanılan malzeme cinsleri önem taşımaktadır.
Horasan harcının başarılı olması ve onarımlarda iyi sonuç vermesi için tuğla kalitesi, kullanılan malzeme cinsleri önem taşımaktadır.
Hazırlanan horasan harcının beklediğimiz yükü taşıyabilmesi, yeterli basınç dayanımı göstermesi için kullanılan tuğla iyi pişmiş, yeterli kimyasal aktivite kazanmış olmalıdır.
Ayrıca dış etkilere karşı dayanıklı olmalıdır.

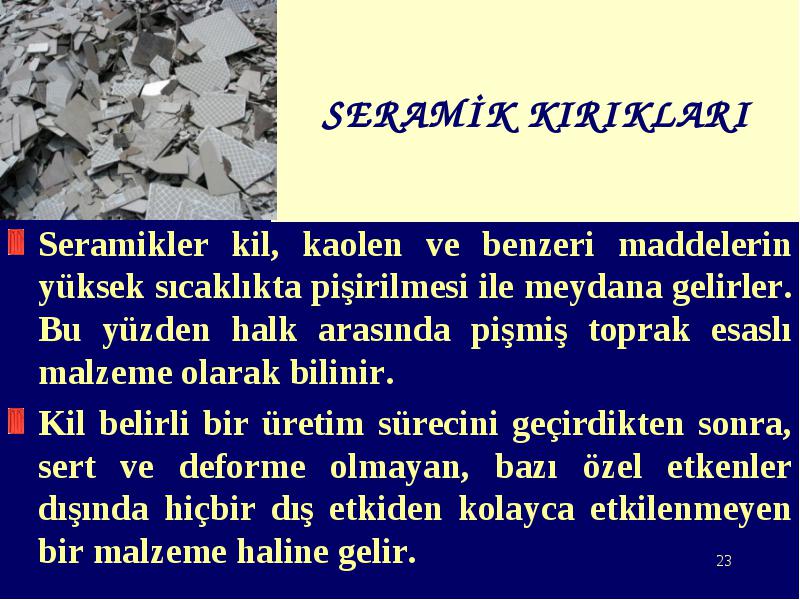

Seramikler kil, kaolen ve benzeri maddelerin yüksek sıcaklıkta pişirilmesi ile meydana gelirler. Bu yüzden halk arasında pişmiş toprak esaslı malzeme olarak bilinir.
Seramikler kil, kaolen ve benzeri maddelerin yüksek sıcaklıkta pişirilmesi ile meydana gelirler. Bu yüzden halk arasında pişmiş toprak esaslı malzeme olarak bilinir.
Kil belirli bir üretim sürecini geçirdikten sonra, sert ve deforme olmayan, bazı özel etkenler dışında hiçbir dış etkiden kolayca etkilenmeyen bir malzeme haline gelir.

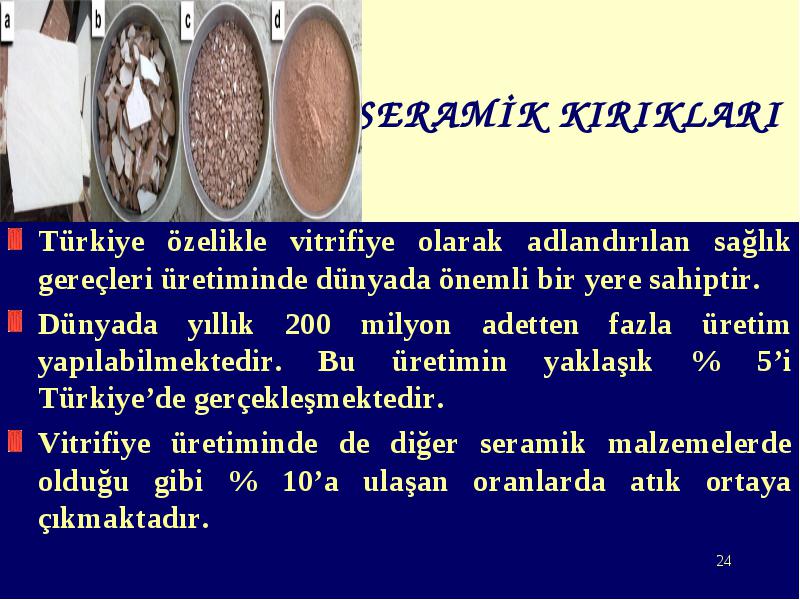

Türkiye özelikle vitrifiye olarak adlandırılan sağlık gereçleri üretiminde dünyada önemli bir yere sahiptir.
Türkiye özelikle vitrifiye olarak adlandırılan sağlık gereçleri üretiminde dünyada önemli bir yere sahiptir.
Dünyada yıllık 200 milyon adetten fazla üretim yapılabilmektedir. Bu üretimin yaklaşık % 5’i Türkiye’de gerçekleşmektedir.
Vitrifiye üretiminde de diğer seramik malzemelerde olduğu gibi % 10’a ulaşan oranlarda atık ortaya çıkmaktadır.
Bu atıkların büyük bir kısmı geri dönüştürülememekte ve depolanması ekonomik, çevre kirliliği açısından problemler ortaya çıkarmaktadır.
Bu atıkların büyük bir kısmı geri dönüştürülememekte ve depolanması ekonomik, çevre kirliliği açısından problemler ortaya çıkarmaktadır.
Atık seramikler kırılarak çeşitli boyutlara getirilip beton üretiminde agrega olarak kullanılabileceği gibi boyutu küçültüldüğünde harç üretiminde kum yerine de kullanılabilir.

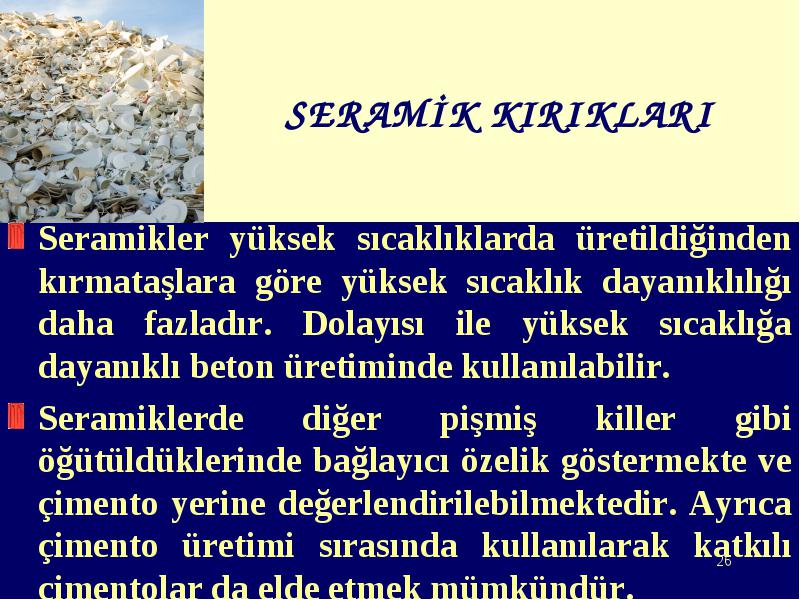

Seramikler yüksek sıcaklıklarda üretildiğinden kırmataşlara göre yüksek sıcaklık dayanıklılığı daha fazladır. Dolayısı ile yüksek sıcaklığa dayanıklı beton üretiminde kullanılabilir.
Seramikler yüksek sıcaklıklarda üretildiğinden kırmataşlara göre yüksek sıcaklık dayanıklılığı daha fazladır. Dolayısı ile yüksek sıcaklığa dayanıklı beton üretiminde kullanılabilir.
Seramiklerde diğer pişmiş killer gibi öğütüldüklerinde bağlayıcı özelik göstermekte ve çimento yerine değerlendirilebilmektedir. Ayrıca çimento üretimi sırasında kullanılarak katkılı çimentolar da elde etmek mümkündür.

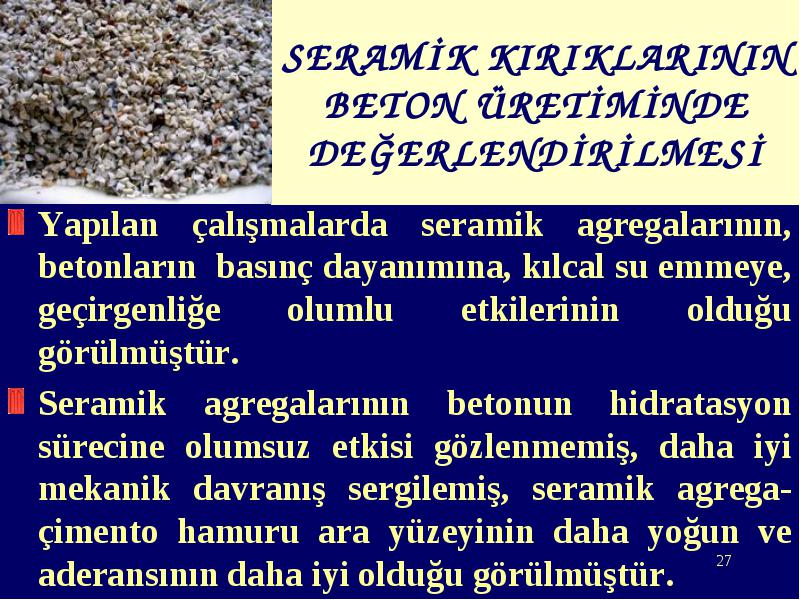

Yapılan çalışmalarda seramik agregalarının, betonların basınç dayanımına, kılcal su emmeye, geçirgenliğe olumlu etkilerinin olduğu görülmüştür.
Yapılan çalışmalarda seramik agregalarının, betonların basınç dayanımına, kılcal su emmeye, geçirgenliğe olumlu etkilerinin olduğu görülmüştür.
Seramik agregalarının betonun hidratasyon sürecine olumsuz etkisi gözlenmemiş, daha iyi mekanik davranış sergilemiş, seramik agrega-çimento hamuru ara yüzeyinin daha yoğun ve aderansının daha iyi olduğu görülmüştür.

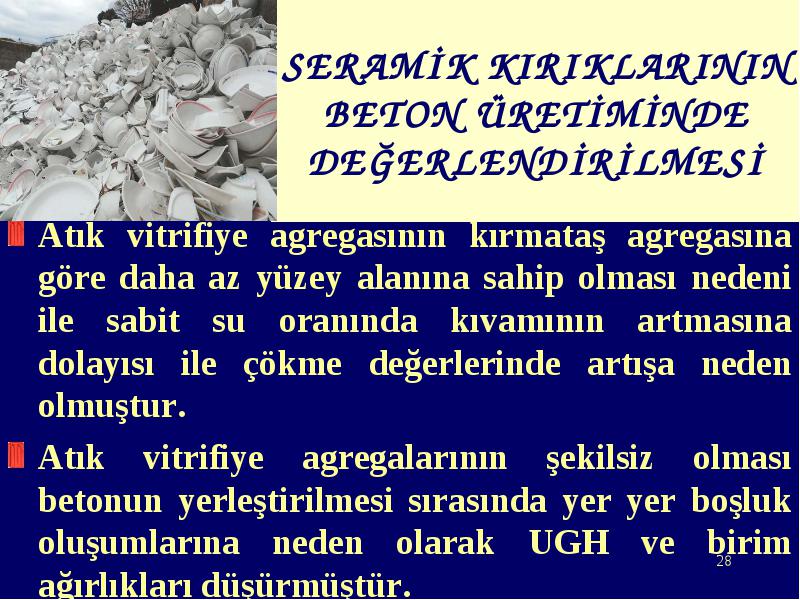

Atık vitrifiye agregasının kırmataş agregasına göre daha az yüzey alanına sahip olması nedeni ile sabit su oranında kıvamının artmasına dolayısı ile çökme değerlerinde artışa neden olmuştur.
Atık vitrifiye agregasının kırmataş agregasına göre daha az yüzey alanına sahip olması nedeni ile sabit su oranında kıvamının artmasına dolayısı ile çökme değerlerinde artışa neden olmuştur.
Atık vitrifiye agregalarının şekilsiz olması betonun yerleştirilmesi sırasında yer yer boşluk oluşumlarına neden olarak UGH ve birim ağırlıkları düşürmüştür.

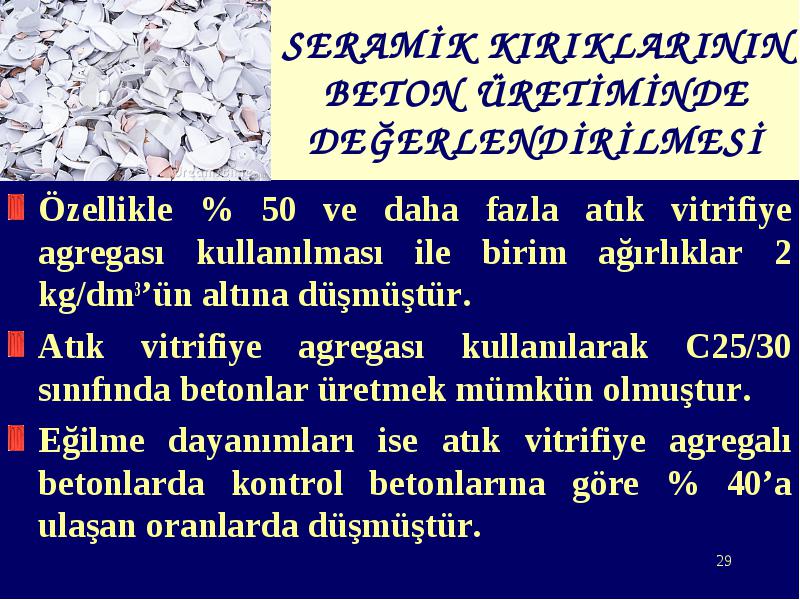

Özellikle % 50 ve daha fazla atık vitrifiye agregası kullanılması ile birim ağırlıklar 2 kg/dm3’ün altına düşmüştür.
Özellikle % 50 ve daha fazla atık vitrifiye agregası kullanılması ile birim ağırlıklar 2 kg/dm3’ün altına düşmüştür.
Atık vitrifiye agregası kullanılarak C25/30 sınıfında betonlar üretmek mümkün olmuştur.
Eğilme dayanımları ise atık vitrifiye agregalı betonlarda kontrol betonlarına göre % 40’a ulaşan oranlarda düşmüştür.

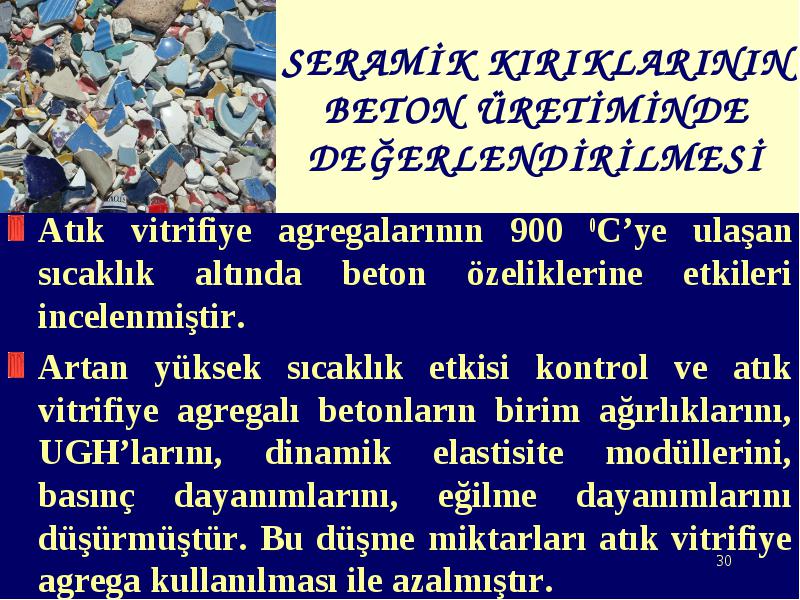

Atık vitrifiye agregalarının 900 0C’ye ulaşan sıcaklık altında beton özeliklerine etkileri incelenmiştir.
Atık vitrifiye agregalarının 900 0C’ye ulaşan sıcaklık altında beton özeliklerine etkileri incelenmiştir.
Artan yüksek sıcaklık etkisi kontrol ve atık vitrifiye agregalı betonların birim ağırlıklarını, UGH’larını, dinamik elastisite modüllerini, basınç dayanımlarını, eğilme dayanımlarını düşürmüştür. Bu düşme miktarları atık vitrifiye agrega kullanılması ile azalmıştır.

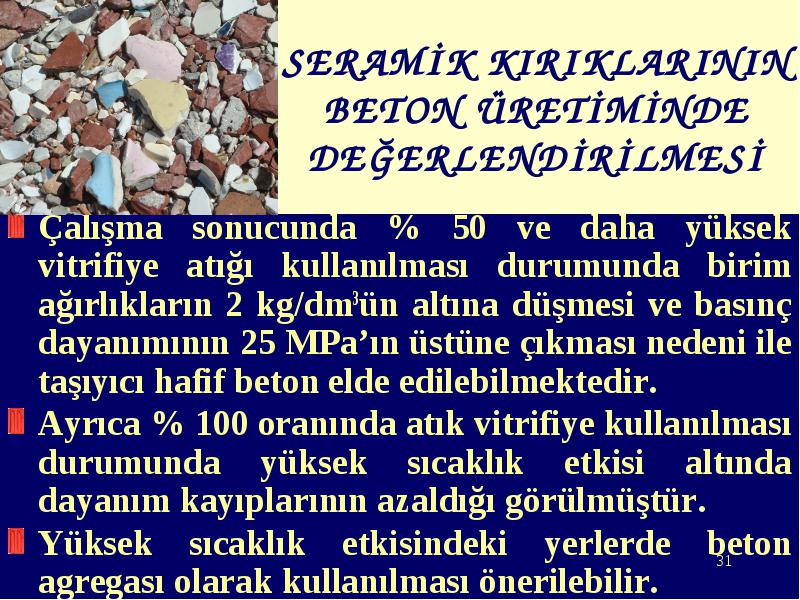

Çalışma sonucunda % 50 ve daha yüksek vitrifiye atığı kullanılması durumunda birim ağırlıkların 2 kg/dm3ün altına düşmesi ve basınç dayanımının 25 MPa’ın üstüne çıkması nedeni ile taşıyıcı hafif beton elde edilebilmektedir.
Çalışma sonucunda % 50 ve daha yüksek vitrifiye atığı kullanılması durumunda birim ağırlıkların 2 kg/dm3ün altına düşmesi ve basınç dayanımının 25 MPa’ın üstüne çıkması nedeni ile taşıyıcı hafif beton elde edilebilmektedir.
Ayrıca % 100 oranında atık vitrifiye kullanılması durumunda yüksek sıcaklık etkisi altında dayanım kayıplarının azaldığı görülmüştür.
Yüksek sıcaklık etkisindeki yerlerde beton agregası olarak kullanılması önerilebilir.

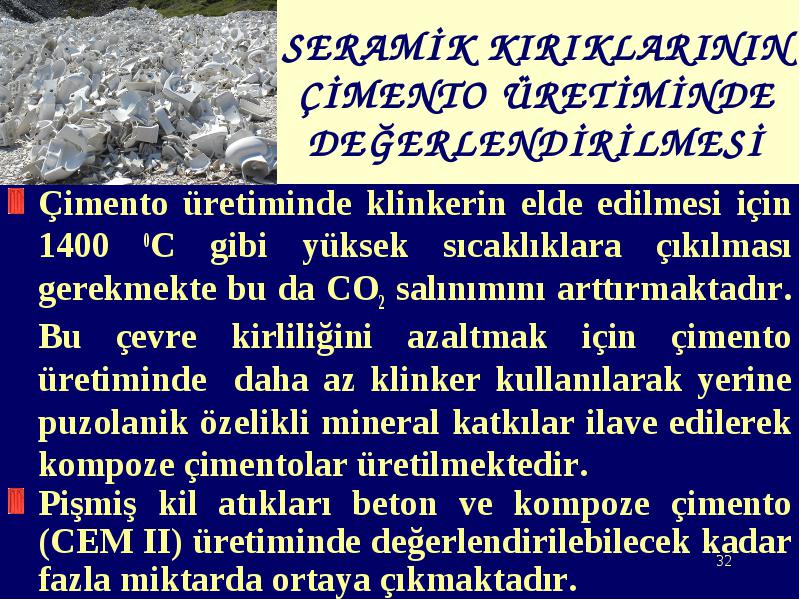

Çimento üretiminde klinkerin elde edilmesi için 1400 0C gibi yüksek sıcaklıklara çıkılması gerekmekte bu da CO2 salınımını arttırmaktadır. Bu çevre kirliliğini azaltmak için çimento üretiminde daha az klinker kullanılarak yerine puzolanik özelikli mineral katkılar ilave edilerek kompoze çimentolar üretilmektedir.
Çimento üretiminde klinkerin elde edilmesi için 1400 0C gibi yüksek sıcaklıklara çıkılması gerekmekte bu da CO2 salınımını arttırmaktadır. Bu çevre kirliliğini azaltmak için çimento üretiminde daha az klinker kullanılarak yerine puzolanik özelikli mineral katkılar ilave edilerek kompoze çimentolar üretilmektedir.

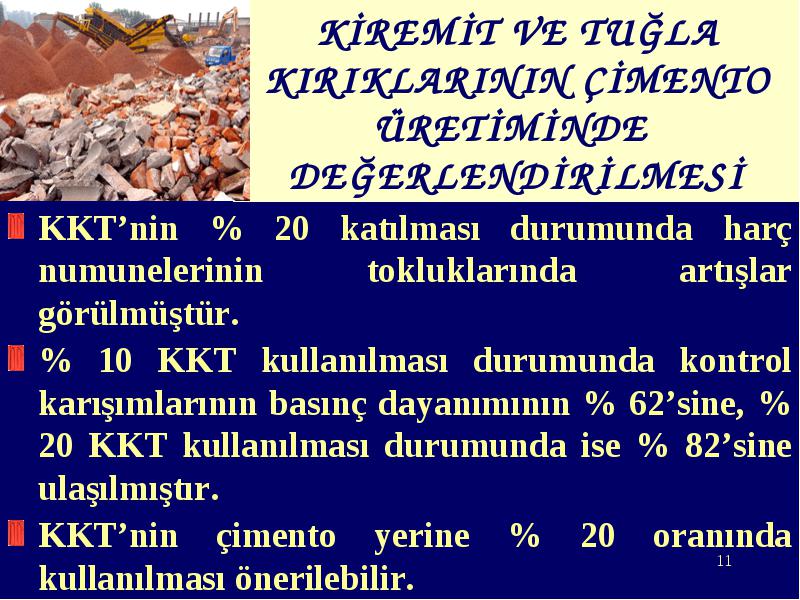

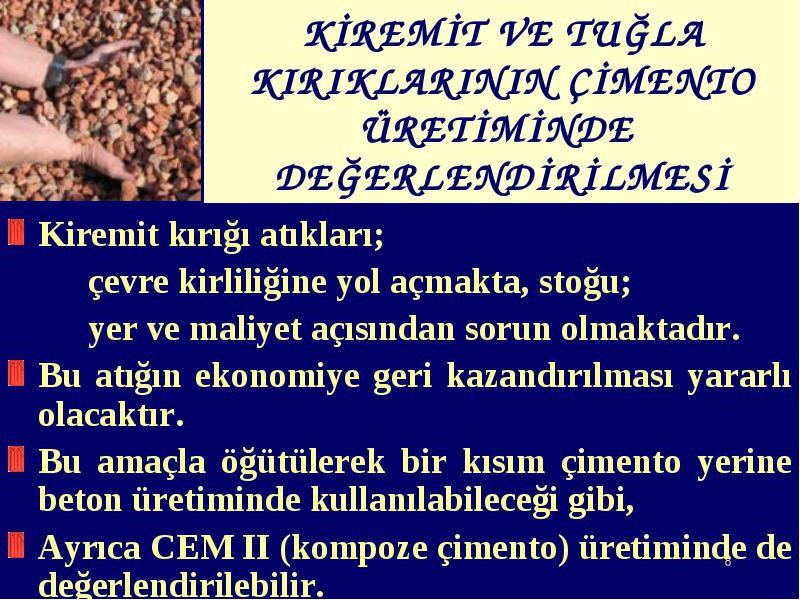

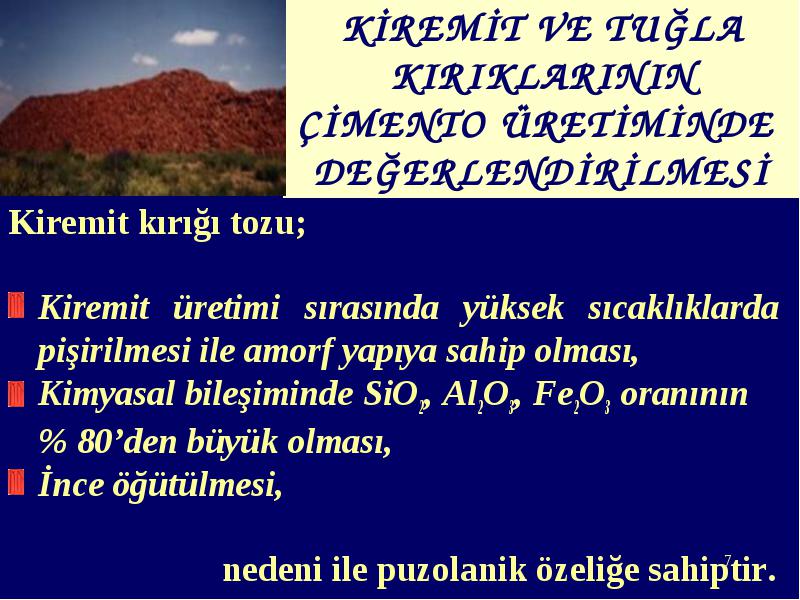

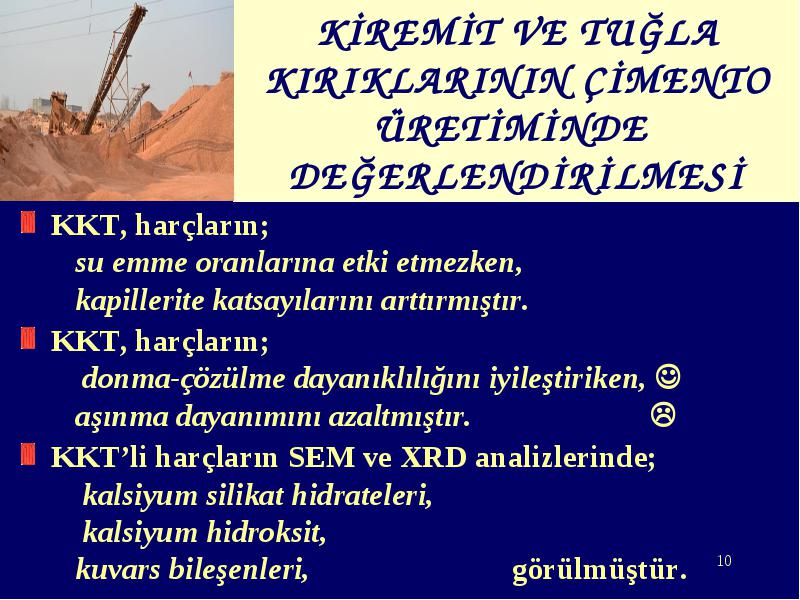

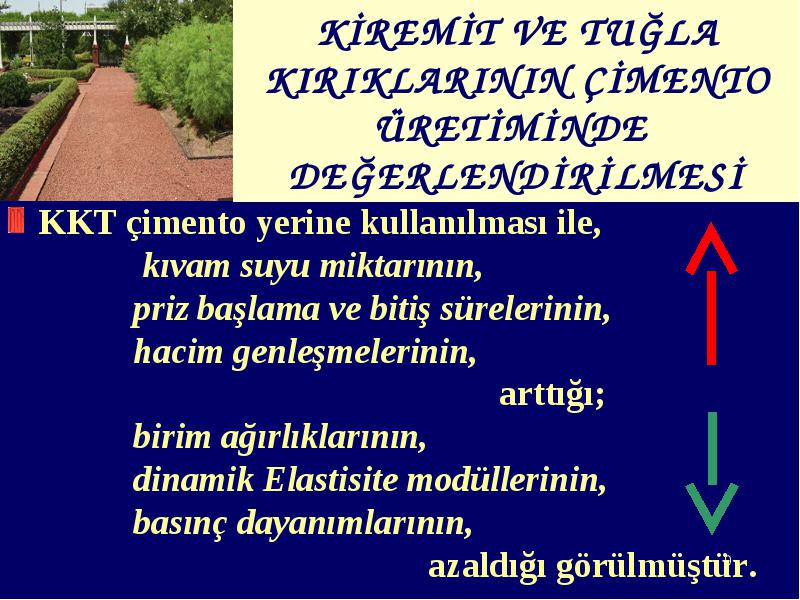

Pişmiş kil atıkları beton ve kompoze çimento (CEM II) üretiminde değerlendirilebilecek kadar fazla miktarda ortaya çıkmaktadır.

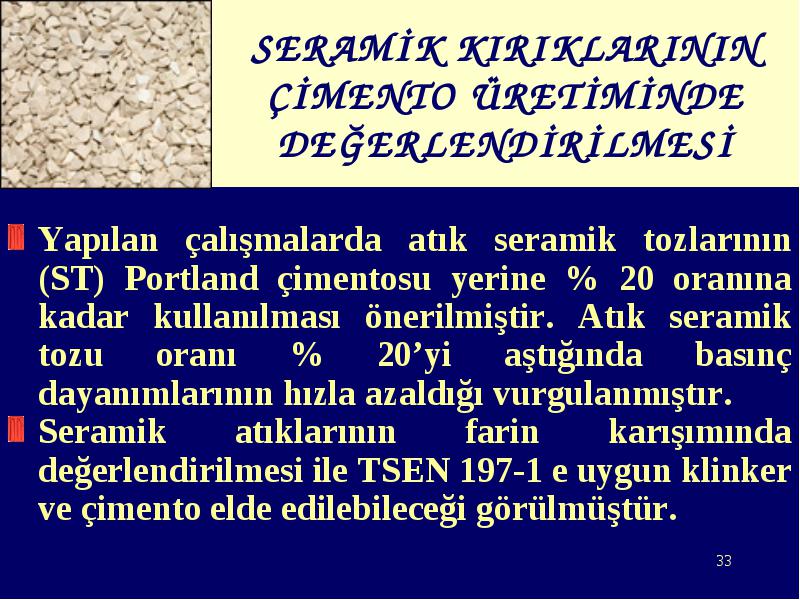

Yapılan çalışmalarda atık seramik tozlarının (ST) Portland çimentosu yerine % 20 oranına kadar kullanılması önerilmiştir. Atık seramik tozu oranı % 20’yi aştığında basınç dayanımlarının hızla azaldığı vurgulanmıştır.
Yapılan çalışmalarda atık seramik tozlarının (ST) Portland çimentosu yerine % 20 oranına kadar kullanılması önerilmiştir. Atık seramik tozu oranı % 20’yi aştığında basınç dayanımlarının hızla azaldığı vurgulanmıştır.
Seramik atıklarının farin karışımında değerlendirilmesi ile TSEN 197-1 e uygun klinker ve çimento elde edilebileceği görülmüştür.

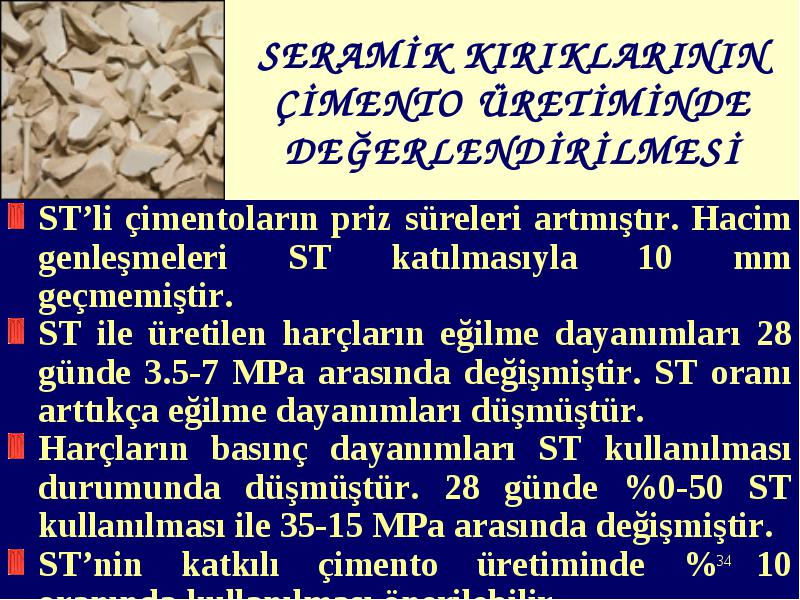

ST’li çimentoların priz süreleri artmıştır. Hacim genleşmeleri ST katılmasıyla 10 mm geçmemiştir.
ST’li çimentoların priz süreleri artmıştır. Hacim genleşmeleri ST katılmasıyla 10 mm geçmemiştir.
ST ile üretilen harçların eğilme dayanımları 28 günde 3.5-7 MPa arasında değişmiştir. ST oranı arttıkça eğilme dayanımları düşmüştür.
Harçların basınç dayanımları ST kullanılması durumunda düşmüştür. 28 günde %0-50 ST kullanılması ile 35-15 MPa arasında değişmiştir.
ST’nin katkılı çimento üretiminde % 10 oranında kullanılması önerilebilir.

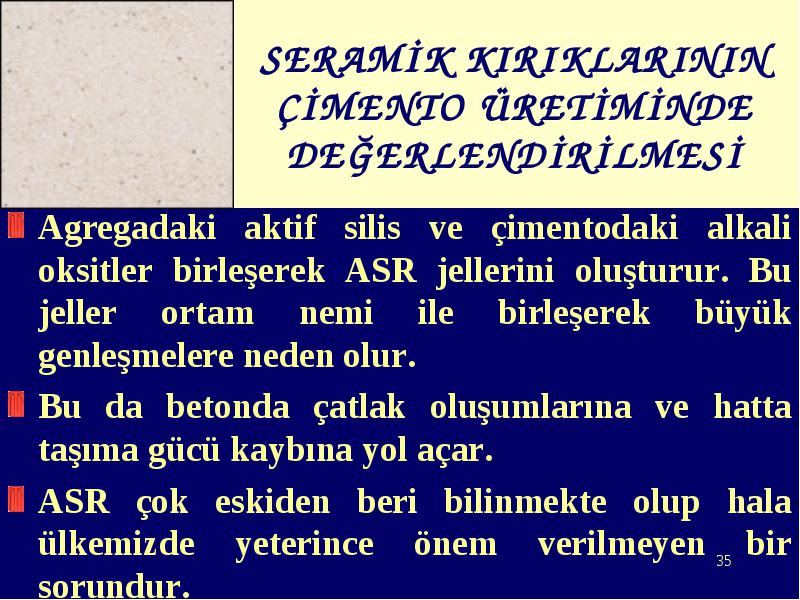

Agregadaki aktif silis ve çimentodaki alkali oksitler birleşerek ASR jellerini oluşturur. Bu jeller ortam nemi ile birleşerek büyük genleşmelere neden olur.
Agregadaki aktif silis ve çimentodaki alkali oksitler birleşerek ASR jellerini oluşturur. Bu jeller ortam nemi ile birleşerek büyük genleşmelere neden olur.
Bu da betonda çatlak oluşumlarına ve hatta taşıma gücü kaybına yol açar.
ASR çok eskiden beri bilinmekte olup hala ülkemizde yeterince önem verilmeyen bir sorundur.

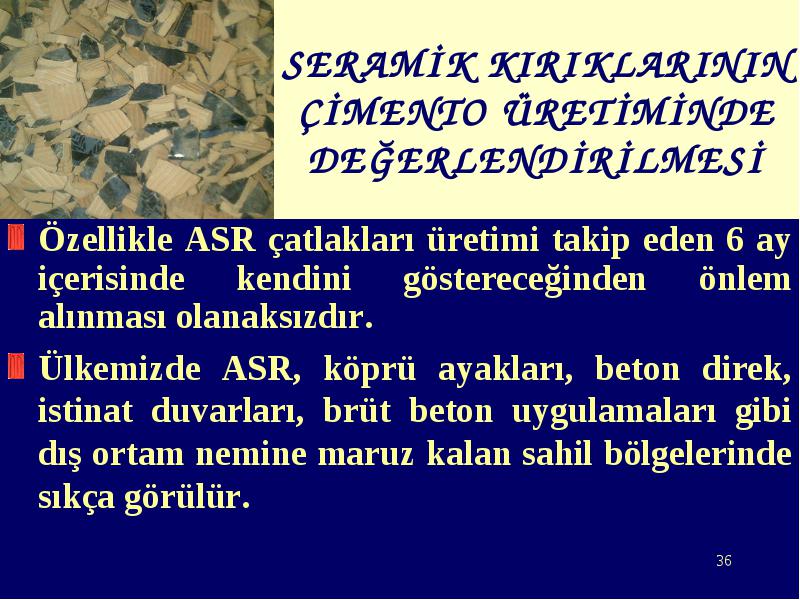

Özellikle ASR çatlakları üretimi takip eden 6 ay içerisinde kendini göstereceğinden önlem alınması olanaksızdır.
Özellikle ASR çatlakları üretimi takip eden 6 ay içerisinde kendini göstereceğinden önlem alınması olanaksızdır.
Ülkemizde ASR, köprü ayakları, beton direk, istinat duvarları, brüt beton uygulamaları gibi dış ortam nemine maruz kalan sahil bölgelerinde sıkça görülür.

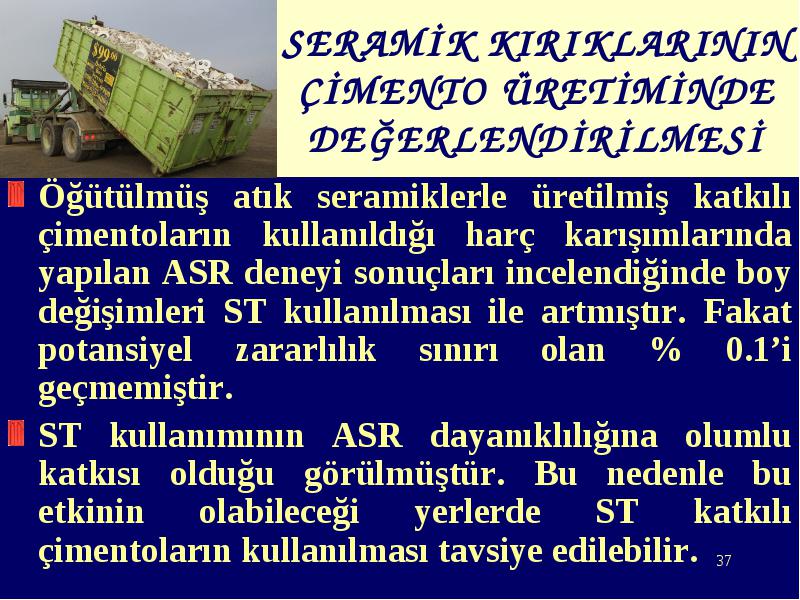

Öğütülmüş atık seramiklerle üretilmiş katkılı çimentoların kullanıldığı harç karışımlarında yapılan ASR deneyi sonuçları incelendiğinde boy değişimleri ST kullanılması ile artmıştır. Fakat potansiyel zararlılık sınırı olan % 0.1’i geçmemiştir.
Öğütülmüş atık seramiklerle üretilmiş katkılı çimentoların kullanıldığı harç karışımlarında yapılan ASR deneyi sonuçları incelendiğinde boy değişimleri ST kullanılması ile artmıştır. Fakat potansiyel zararlılık sınırı olan % 0.1’i geçmemiştir.
ST kullanımının ASR dayanıklılığına olumlu katkısı olduğu görülmüştür. Bu nedenle bu etkinin olabileceği yerlerde ST katkılı çimentoların kullanılması tavsiye edilebilir.

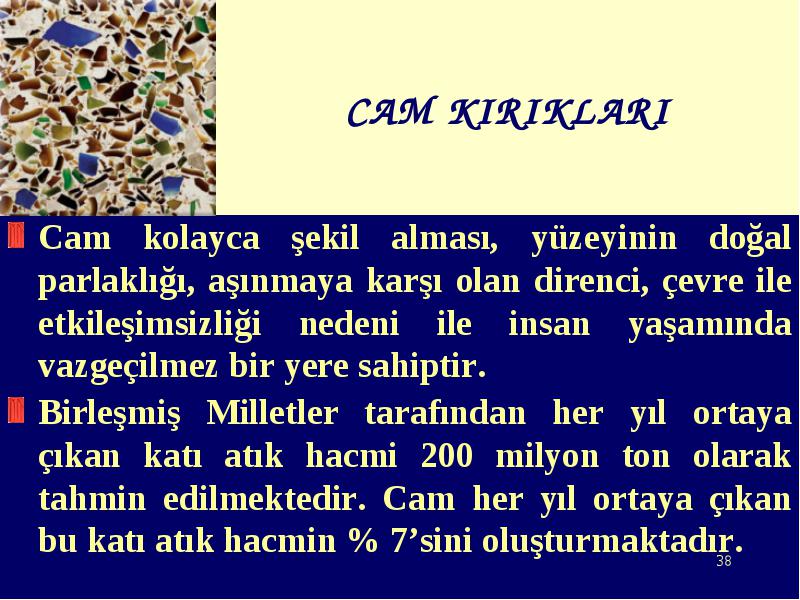

Cam kolayca şekil alması, yüzeyinin doğal parlaklığı, aşınmaya karşı olan direnci, çevre ile etkileşimsizliği nedeni ile insan yaşamında vazgeçilmez bir yere sahiptir.
Cam kolayca şekil alması, yüzeyinin doğal parlaklığı, aşınmaya karşı olan direnci, çevre ile etkileşimsizliği nedeni ile insan yaşamında vazgeçilmez bir yere sahiptir.
Birleşmiş Milletler tarafından her yıl ortaya çıkan katı atık hacmi 200 milyon ton olarak tahmin edilmektedir. Cam her yıl ortaya çıkan bu katı atık hacmin % 7’sini oluşturmaktadır.

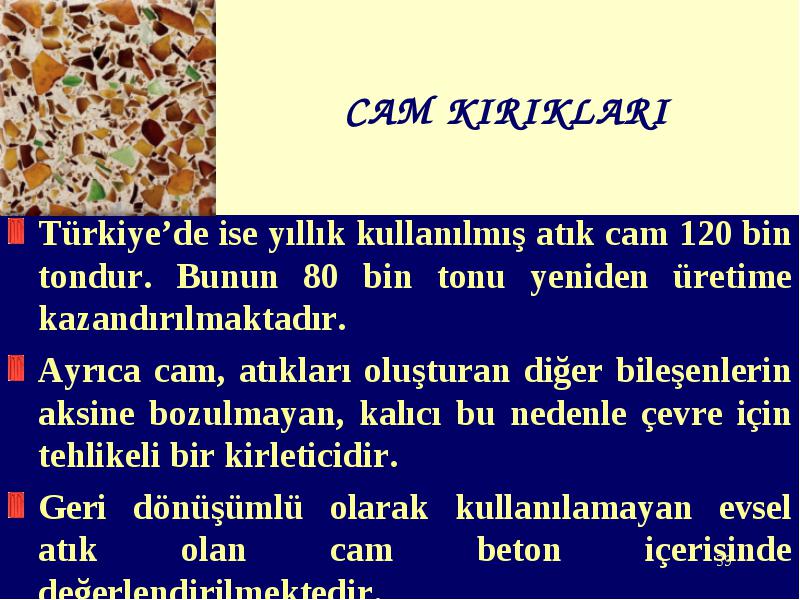

Türkiye’de ise yıllık kullanılmış atık cam 120 bin tondur. Bunun 80 bin tonu yeniden üretime kazandırılmaktadır.
Türkiye’de ise yıllık kullanılmış atık cam 120 bin tondur. Bunun 80 bin tonu yeniden üretime kazandırılmaktadır.
Ayrıca cam, atıkları oluşturan diğer bileşenlerin aksine bozulmayan, kalıcı bu nedenle çevre için tehlikeli bir kirleticidir.
Geri dönüşümlü olarak kullanılamayan evsel atık olan cam beton içerisinde değerlendirilmektedir.

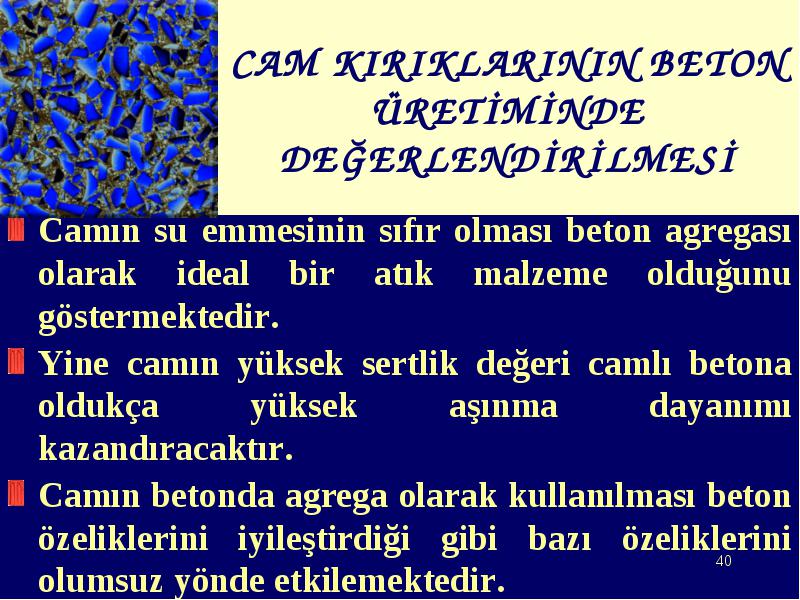

Camın su emmesinin sıfır olması beton agregası olarak ideal bir atık malzeme olduğunu göstermektedir.
Camın su emmesinin sıfır olması beton agregası olarak ideal bir atık malzeme olduğunu göstermektedir.
Yine camın yüksek sertlik değeri camlı betona oldukça yüksek aşınma dayanımı kazandıracaktır.
Camın betonda agrega olarak kullanılması beton özeliklerini iyileştirdiği gibi bazı özeliklerini olumsuz yönde etkilemektedir.

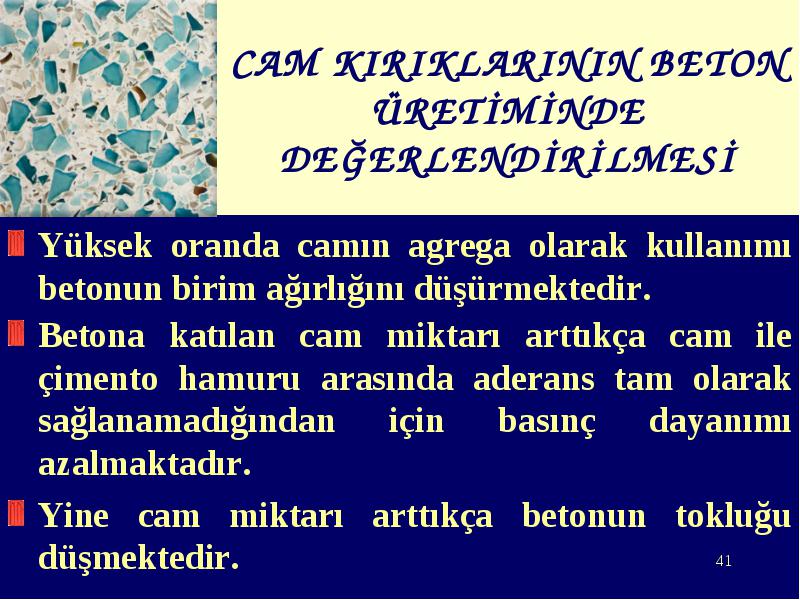

Yüksek oranda camın agrega olarak kullanımı betonun birim ağırlığını düşürmektedir.
Yüksek oranda camın agrega olarak kullanımı betonun birim ağırlığını düşürmektedir.
Betona katılan cam miktarı arttıkça cam ile çimento hamuru arasında aderans tam olarak sağlanamadığından için basınç dayanımı azalmaktadır.
Yine cam miktarı arttıkça betonun tokluğu düşmektedir.

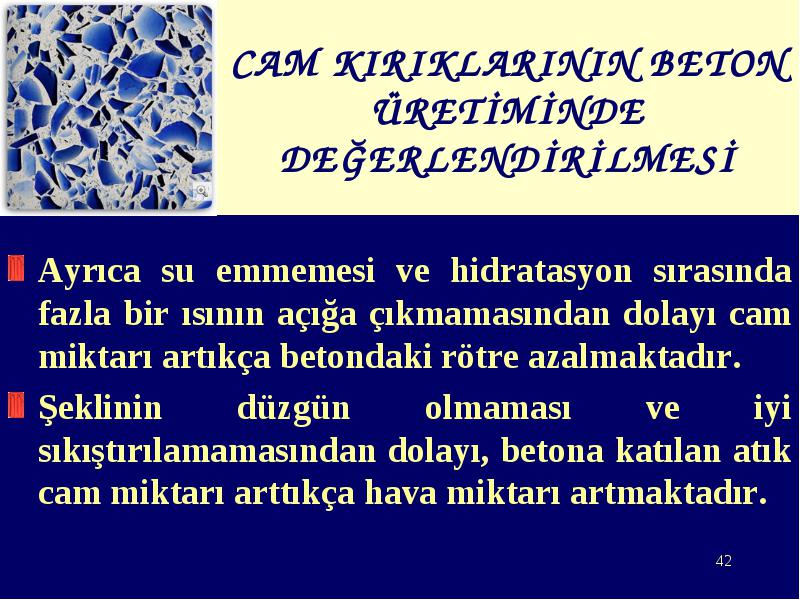

Ayrıca su emmemesi ve hidratasyon sırasında fazla bir ısının açığa çıkmamasından dolayı cam miktarı artıkça betondaki rötre azalmaktadır.
Ayrıca su emmemesi ve hidratasyon sırasında fazla bir ısının açığa çıkmamasından dolayı cam miktarı artıkça betondaki rötre azalmaktadır.
Şeklinin düzgün olmaması ve iyi sıkıştırılamamasından dolayı, betona katılan atık cam miktarı arttıkça hava miktarı artmaktadır.
Atık cam agregalı betonlarda aderansın tam olarak sağlanamamasından dolayı çekme ve eğilme dayanımları azalmaktadır.
Atık cam agregalı betonlarda aderansın tam olarak sağlanamamasından dolayı çekme ve eğilme dayanımları azalmaktadır.
Camların uçucu küllerle birlikte betonda kullanımı betonun basınç dayanımını, yarmada çekme dayanımını arttırmaktadır.

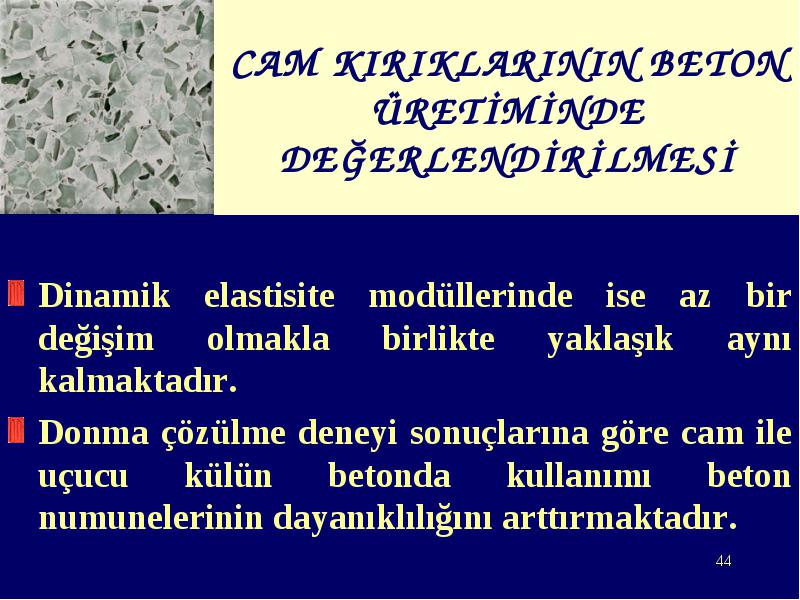

Dinamik elastisite modüllerinde ise az bir değişim olmakla birlikte yaklaşık aynı kalmaktadır.
Donma çözülme deneyi sonuçlarına göre cam ile uçucu külün betonda kullanımı beton numunelerinin dayanıklılığını arttırmaktadır.

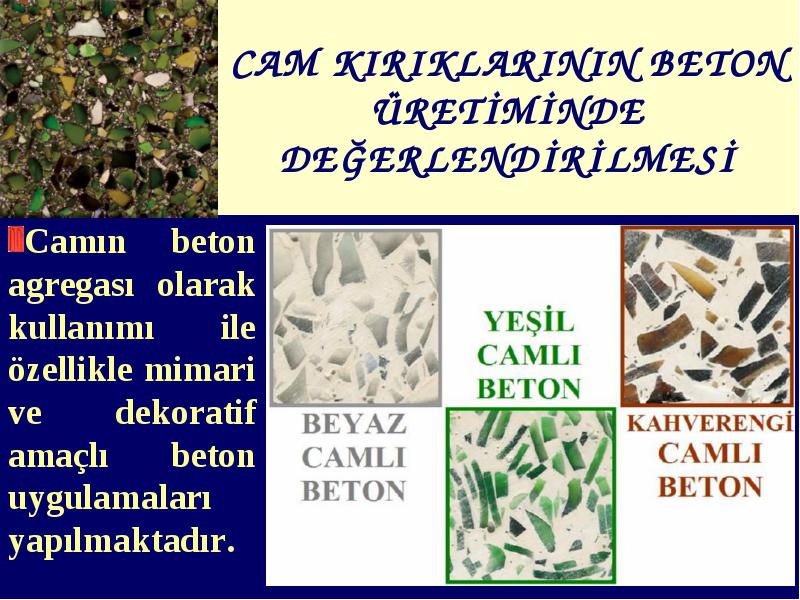

Camın beton agregası olarak kullanımı ile özellikle mimari ve dekoratif amaçlı beton uygulamaları yapılmaktadır.
Camın beton agregası olarak kullanımı ile özellikle mimari ve dekoratif amaçlı beton uygulamaları yapılmaktadır.

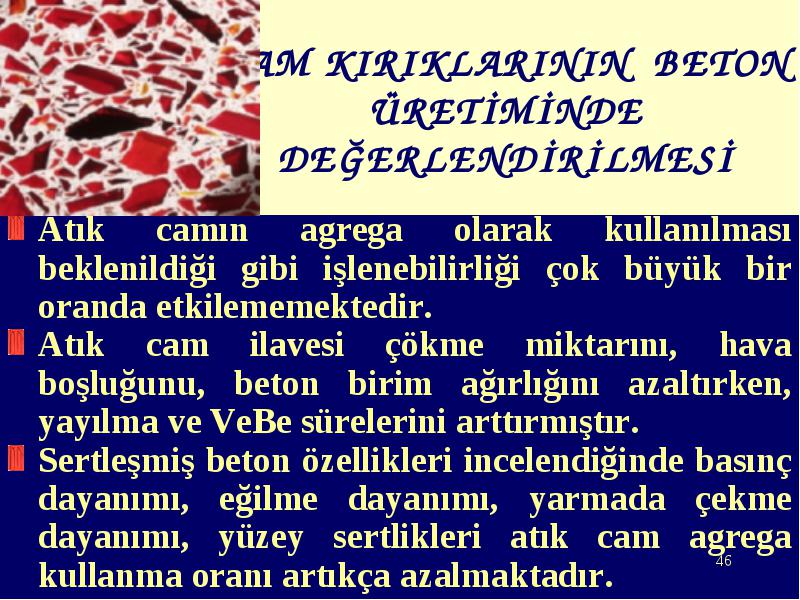

Atık camın agrega olarak kullanılması beklenildiği gibi işlenebilirliği çok büyük bir oranda etkilememektedir.
Atık camın agrega olarak kullanılması beklenildiği gibi işlenebilirliği çok büyük bir oranda etkilememektedir.
Atık cam ilavesi çökme miktarını, hava boşluğunu, beton birim ağırlığını azaltırken, yayılma ve VeBe sürelerini arttırmıştır.
Sertleşmiş beton özellikleri incelendiğinde basınç dayanımı, eğilme dayanımı, yarmada çekme dayanımı, yüzey sertlikleri atık cam agrega kullanma oranı artıkça azalmaktadır.

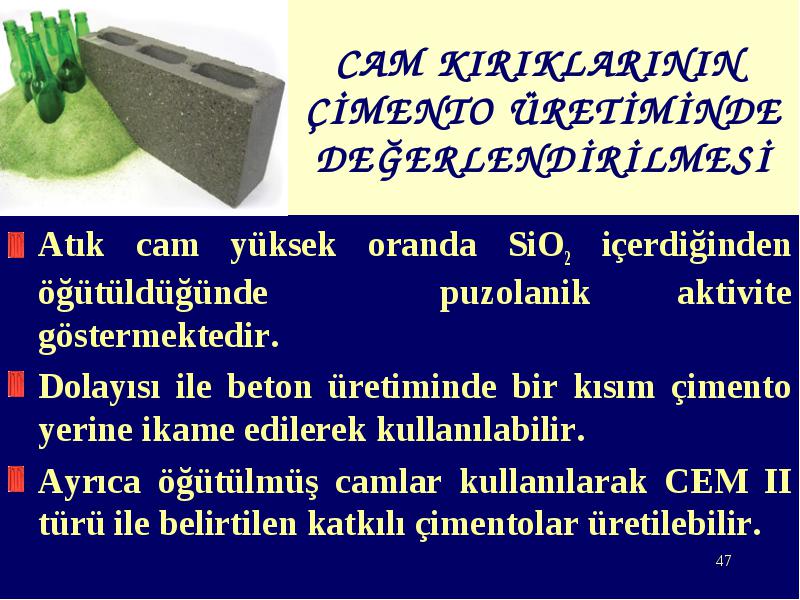

Atık cam yüksek oranda SiO2 içerdiğinden öğütüldüğünde puzolanik aktivite göstermektedir.
Atık cam yüksek oranda SiO2 içerdiğinden öğütüldüğünde puzolanik aktivite göstermektedir.
Dolayısı ile beton üretiminde bir kısım çimento yerine ikame edilerek kullanılabilir.
Ayrıca öğütülmüş camlar kullanılarak CEM II türü ile belirtilen katkılı çimentolar üretilebilir.

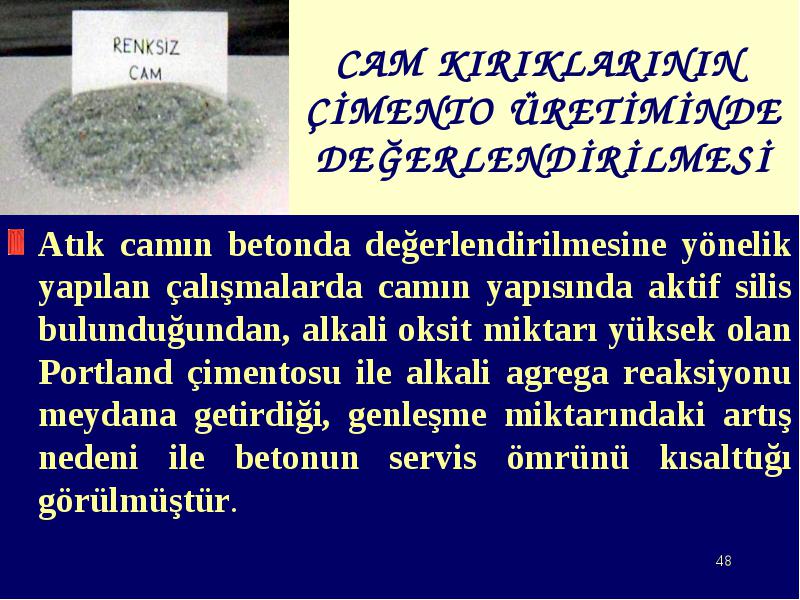

Atık camın betonda değerlendirilmesine yönelik yapılan çalışmalarda camın yapısında aktif silis bulunduğundan, alkali oksit miktarı yüksek olan Portland çimentosu ile alkali agrega reaksiyonu meydana getirdiği, genleşme miktarındaki artış nedeni ile betonun servis ömrünü kısalttığı görülmüştür.
Atık camın betonda değerlendirilmesine yönelik yapılan çalışmalarda camın yapısında aktif silis bulunduğundan, alkali oksit miktarı yüksek olan Portland çimentosu ile alkali agrega reaksiyonu meydana getirdiği, genleşme miktarındaki artış nedeni ile betonun servis ömrünü kısalttığı görülmüştür.

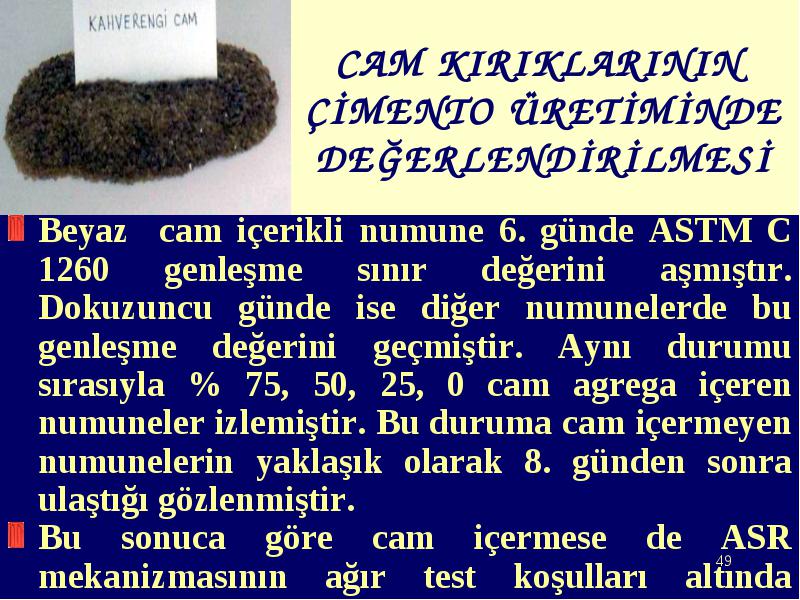

Beyaz cam içerikli numune 6. günde ASTM C 1260 genleşme sınır değerini aşmıştır. Dokuzuncu günde ise diğer numunelerde bu genleşme değerini geçmiştir. Aynı durumu sırasıyla % 75, 50, 25, 0 cam agrega içeren numuneler izlemiştir. Bu duruma cam içermeyen numunelerin yaklaşık olarak 8. günden sonra ulaştığı gözlenmiştir.
Beyaz cam içerikli numune 6. günde ASTM C 1260 genleşme sınır değerini aşmıştır. Dokuzuncu günde ise diğer numunelerde bu genleşme değerini geçmiştir. Aynı durumu sırasıyla % 75, 50, 25, 0 cam agrega içeren numuneler izlemiştir. Bu duruma cam içermeyen numunelerin yaklaşık olarak 8. günden sonra ulaştığı gözlenmiştir.
Bu sonuca göre cam içermese de ASR mekanizmasının ağır test koşulları altında kolayca gerçekleştiği gözlenmiştir.

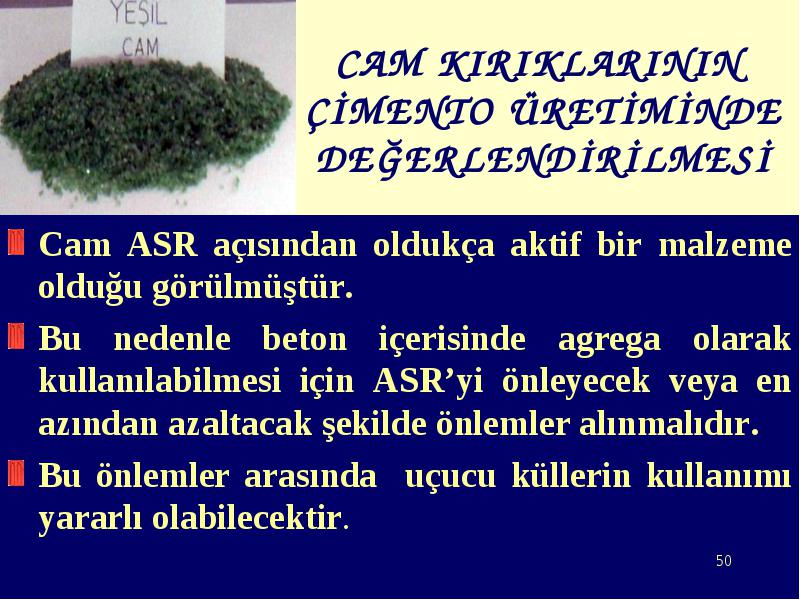

Cam ASR açısından oldukça aktif bir malzeme olduğu görülmüştür.
Cam ASR açısından oldukça aktif bir malzeme olduğu görülmüştür.
Bu nedenle beton içerisinde agrega olarak kullanılabilmesi için ASR’yi önleyecek veya en azından azaltacak şekilde önlemler alınmalıdır.
Bu önlemler arasında uçucu küllerin kullanımı yararlı olabilecektir.
Uçucu küllerinde F sınıfı ASR’yi yavaşlatırken, C sınıfı hızlandırmaktadır.
Uçucu küllerinde F sınıfı ASR’yi yavaşlatırken, C sınıfı hızlandırmaktadır.

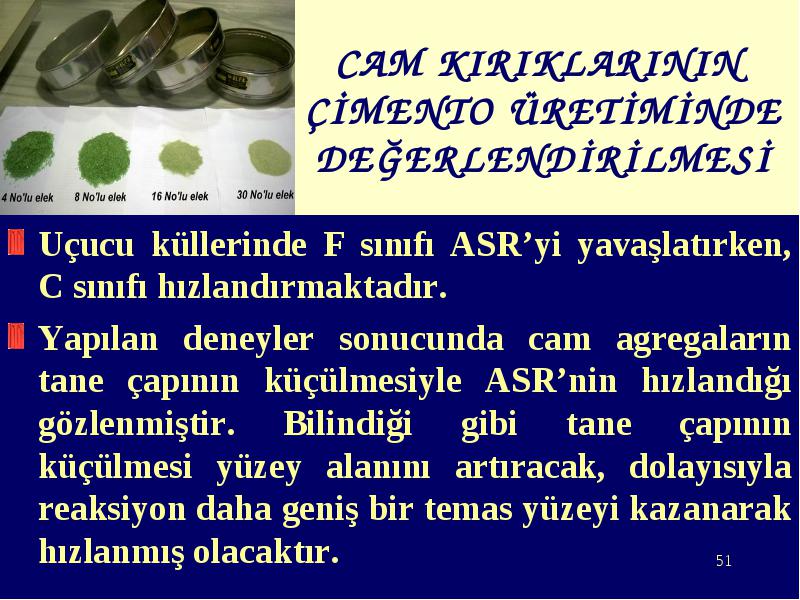

Yapılan deneyler sonucunda cam agregaların tane çapının küçülmesiyle ASR’nin hızlandığı gözlenmiştir. Bilindiği gibi tane çapının küçülmesi yüzey alanını artıracak, dolayısıyla reaksiyon daha geniş bir temas yüzeyi kazanarak hızlanmış olacaktır.

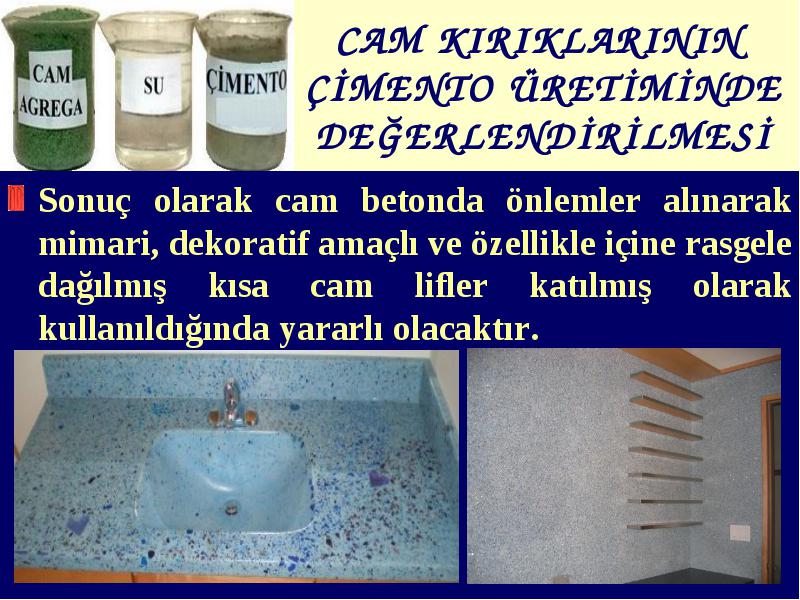

Sonuç olarak cam betonda önlemler alınarak mimari, dekoratif amaçlı ve özellikle içine rasgele dağılmış kısa cam lifler katılmış olarak kullanıldığında yararlı olacaktır.
Sonuç olarak cam betonda önlemler alınarak mimari, dekoratif amaçlı ve özellikle içine rasgele dağılmış kısa cam lifler katılmış olarak kullanıldığında yararlı olacaktır.

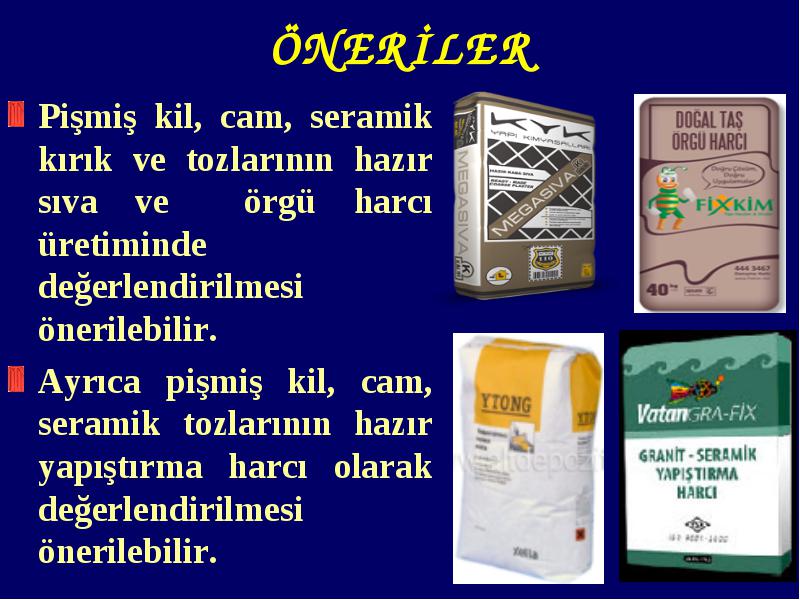

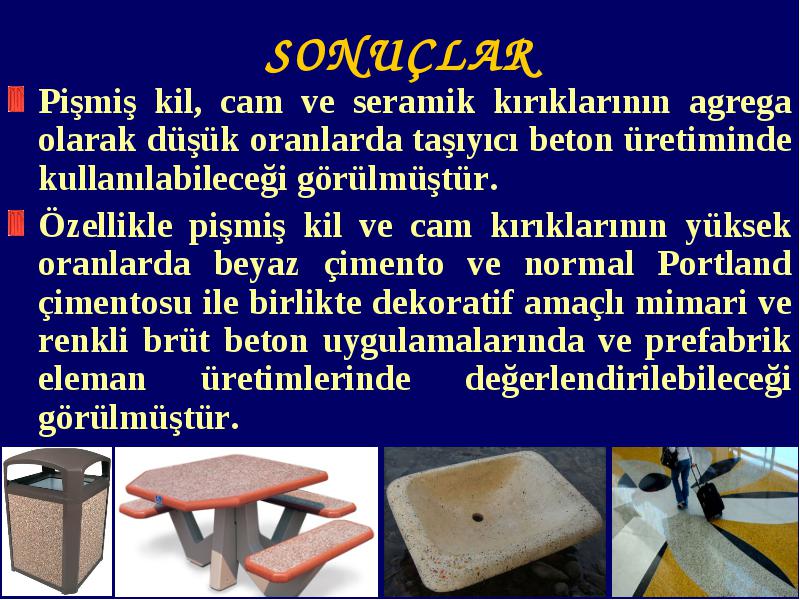

Pişmiş kil, cam ve seramik kırıklarının agrega olarak düşük oranlarda taşıyıcı beton üretiminde kullanılabileceği görülmüştür.
Pişmiş kil, cam ve seramik kırıklarının agrega olarak düşük oranlarda taşıyıcı beton üretiminde kullanılabileceği görülmüştür.
Özellikle pişmiş kil ve cam kırıklarının yüksek oranlarda beyaz çimento ve normal Portland çimentosu ile birlikte dekoratif amaçlı mimari ve renkli brüt beton uygulamalarında ve prefabrik eleman üretimlerinde değerlendirilebileceği görülmüştür.
Pişmiş kil ve seramik atıklarının yüksek sıcaklığa dayanıklı beton üretiminde kullanılabileceği görülmüştür.
Pişmiş kil ve seramik atıklarının yüksek sıcaklığa dayanıklı beton üretiminde kullanılabileceği görülmüştür.
Pişmiş kil, cam ve seramik atıklarının klinkerlerle birlikte öğütülerek kompoze çimento üretiminde düşük oranlarda kullanılabileceği görülmüştür. Öğütülmüş cam kullanılması durumunda ASR’ye karşı önlem alınmalıdır.
Tamamen veya yüksek oranlarda pişmiş kil, cam, seramik kırıkları ve tozlarından oluşan çevreci, doğa dostu, yeşil hazır harç karışımlarının üretilmesi önerilir. Kullanımı kolay, hızlı ve atık malzemelerin değerlendirilmesi sonucu ekonomik karışımlar elde edilebilir.
Tamamen veya yüksek oranlarda pişmiş kil, cam, seramik kırıkları ve tozlarından oluşan çevreci, doğa dostu, yeşil hazır harç karışımlarının üretilmesi önerilir. Kullanımı kolay, hızlı ve atık malzemelerin değerlendirilmesi sonucu ekonomik karışımlar elde edilebilir.
Pişmiş kil ve seramik tozları yüksek oranlarda kullanılarak katkılı harç çimentosu üretimi önerilebilir.
Pişmiş kil ve seramik tozları yüksek oranlarda kullanılarak katkılı harç çimentosu üretimi önerilebilir.
