4.3.YG Kablo Katmanları

XLPE izoleli YG kabloları aşağıdaki katmanlardan oluşacaktır.

1.


2.


3.


4.


5.


   1.


   2.


   3.



4.3.1.İletken

İletken, dairesel preslenmiş, sıkıştırılmış Class 2 bakır iletken sınıfından imal edilecektir. Minimum tel sayısı ve iletken direnci yukarıda belirtilen standartlara uygun olacaktır.

4.3.2.İletken Ekranı

Ekstrüzyonla yapılan metalik olmayan yarı iletkenden imal edilmiş ekran olacaktır ve iletken ve izolasyon ekranıyla uyumlu olacaktır. Bu ekran izolasyona düzgün şekilde yerleştirilecek ancak iletkene yapıştırılmayacak ve kurulum sırasında iletkene zarar vermeden kolayca çıkartılacaktır. İç iletken ekranın kalınlığı herhangi bir noktada 0,3 mm'den az olmayacaktır.

Dahili yarı iletken için kullanılacak malzeme, normal çalışma koşullarında en yüksek iletken sıcaklığındaki kabloyu kullanmak için uygun olacaktır ve temas halindeki olduğu kablo bileşenleriyle uyumlu olacak ve özgül direnci 200 ⁰C sıcaklıkta, 1000 m uzunluk için 90Ω aşmayacaktır. Dahili yarıiletkenin içerisine doğru çıkıntıların (bozuklukların) yüksekliğini (h) kaplamadan önce 0,080 mm'yi geçmemelidir. Çıkıntı yüksekliği (h) 0,040 mm olduğu durumda çıkıntı tabanı (b) ile yükseklik (h) arasındaki oranından (b / h) en az 3 olacaktır.

4.3.3.İzolasyon

Yüksek saflıkta çapraz bağlı polietilen (XLPE) yalıtım bileşiği olarak kullanılacaktır. İzolasyon iletkeninin en yüksek iletken sıcaklığı

• Normal çalışma koşullarında 90º C,

• Kısa devre halinde (maksimum 5 saniye süreyle) 250 º C

İletken için izolasyon, ekstrüzyon ile uygulanacaktır.

Yalıtımın duvar kalınlığı (minimum), yarı iletken kalkanların kalınlığı hariç aşağıdaki tabloda düzgün olacaktır

Anma Gerilimi (kV-etken)	İletken Kesiti (mm^2)	En Az İzolasyon Kalınlığı (mm)
3,6/6 (7.2)	25-185	2.5
	240	2.6
6/10 (12)	Tüm Kesitlerde	3.4
8,7/15 (17.5)		4.5
12/20 (24 )		5,5
18/30 (36)		8,0
20,8/36 (42)		9,0

Ölçüm sonucunda bulunacak ortalama kalınlık, anma değerinden daha az olmayacaktır. Ölçülecek olan minimum değer, nominal değerin% 10 + 0,1mm'den fazla olmayacaktır. İçe doğru çıkıntıların yüksekliği (kalkan / ekran bozuklukları) 0,2 mm'den fazla olmayacaktır. İçerideki boşluk (hava kabarcığı) ve yabancı madde uzunluğu (farklı madde) 0,05 mm'yi geçmeyecektir. İzolasyon içerisindeki nem / su miktarı 200 ppm'den fazla olmayacaktır. İzolasyon, boşluk ya da kirlilik içeremez. İletken, organik peroksitler, antioksitler ve voltaj düzelticiler ile çapraz bağlanmış yüksek basınç ve ısıl işlem altında çekilen üç tabakalı polietilenle (iletken ekran, izolasyon, izolasyon kalkanı) kaplanır.

İletken kalkanı (yarı iletken ekran), izolasyon ve yalıtım kalkanı uyumlu olacaktır. Yalıtım ve yarı iletken tabakalar arasındaki yakın bağlantıyı sağlamak için katmanlar (iletken kalkanı, izolasyon ve izolasyon kalkanı) için tekli işlem olarak sürekli çizim ve komple kuru tavlama yöntemleri uygulanacaktır. Çekirdeklerin vulkanizasyonu (iletken, iletken kalkanı, yalıtım ve izolasyon kalkanı) sonrasında kuru hava ile soğutma yapılması tercih edilir.

4.3.4.Dış Yarı İletken (Yalıtım Ekranı)

Ekstrüzyonla yapılan metalik olmayan yarı iletkenden yapılmış izolasyona tamamen bağlı bir ekran olacaktır. Dış yarı iletken ekran kalınlığı 0,3 mm'den az ve 0,6 mm'den fazla olmayacaktır. Bu kalkan üzerinde yarı iletken bant olacaktır.

Harici yarıiletken için kullanılacak malzeme, normal çalışma koşullarında kablo iletkeninin en yüksek sıcaklığında kullanılmaya uygun olacak ve kabloyla temas eden kablo bileşenleriyle uyumlu olacaktır.

Dış yarıiletken üzerinde aynı düzlemde ölçülen en yüksek ve en düşük çap arasındaki fark 8.7 / 15 kV (8.7 / 15 kV dahil) kadar kablolarda 0.5 mm'den ve 20.3 / 35 kV kablolardaysa 1 mm'den büyük olamaz.

4.3.5.Metalik Ekran

Bu ekran, yatak bandı üzerine uygulanacak ve anti-manyetik bakır tel ve / veya bakır bantlardan oluşacak. Bakır tel ve / veya bantlarda herhangi bir çentik ve kıyafet olmaz. Toplam bakır tel ve bant sayısı, tel çapı (ve bantların kalınlığı ve genişliği) ve ekranın toplam direnci IEC HD 620 S2 standardına uygun olacak.

Metalik ekran, 0,5 mm -1mm'lik çaplara sahip sarmal sarılmış bakır tel ve bakır bant (bant) tavlanır. Ekran telleri kablo yüzeyine eşit olarak dağıtılacaktır. Bitişik teller arasında ortalama 4 mm mesafe olacaktır. Teller arasındaki mesafe iki tel arasında en fazla 8 mm olmalıdır.

4.3.6.Metalik Olmayan Kapak (Dış Kaplama)

Dış tabaka, güneş ışığına, asitlere, alkalilere, kirli topraklarda bulunan ve termitlere karşı dirençli olacak ve böceklerin korunmasına sahip olacak ve bu şartnamede adı geçen koşulları karşılayacak diğer kimyasal maddelere karşı dayanıklı olacaktır.

Harici kaplama malzemesinin yıpranma reaksiyonu, uygun dengeleyici ve antioksidan ilave edilerek azaltılacaktır.

Aksi belirtilmedikçe, bu spesifikasyonun herhangi bir bölümünde dış kılıf Ateşe dayanıklı (FR) IEC 60332 standardı ile uyumlu olacaktır. Dış kılıf rengi kırmızı olacaktır.

Kabartma yüksekliği veya mürekkep püskürtmeli metin karakteri eşit veya 6 mm'den fazla olacaktır. Bitişik karakter serileri arasındaki boşluk 100 mm'yi geçmeyecektir.

Kabloyu, en fazla 1 (bir) metre aralıklarla kabartma, gömme veya mürekkep püskürtmeli veya kombinasyonları ile dış kılıf üzerine aşağıdaki bilgiler yazılacaktır. Bunlar;

•
  Üretici Firma Adı veya Markası

•
  Sembol, (Gerilim, kesit, iletken ve izolatör yapısı ile ilgili olarak standartlara uygun işaretler kullanılacaktır.)

•
  Bu standarda uygunluğu belirten ilgili standart ve işaretler,

•
  Metre uzunluğu metni (1 metre boşluklarla)

•
  Üretim tarihi (ay ve yıl)

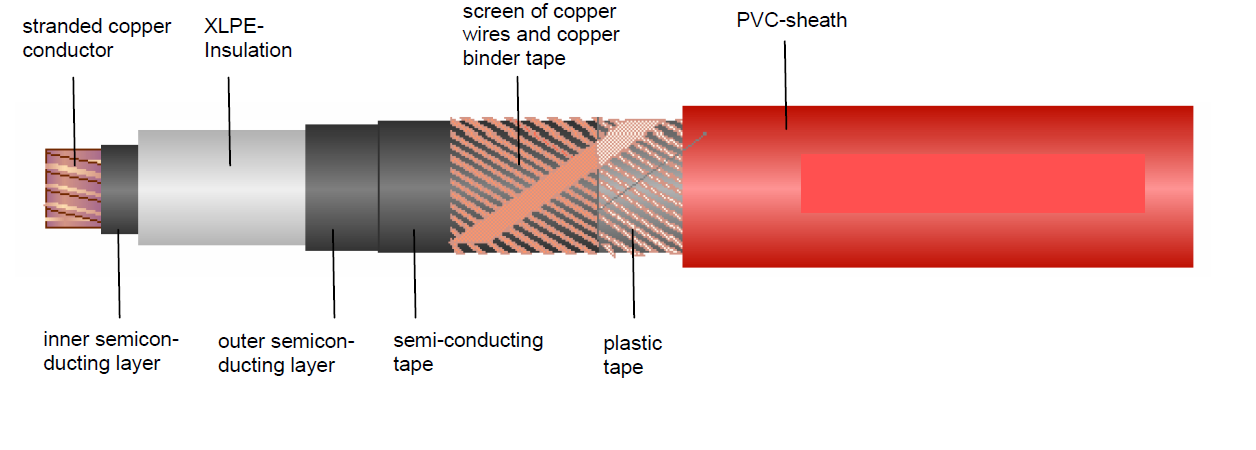

Şekil-1 Tipik YG Kablosu
