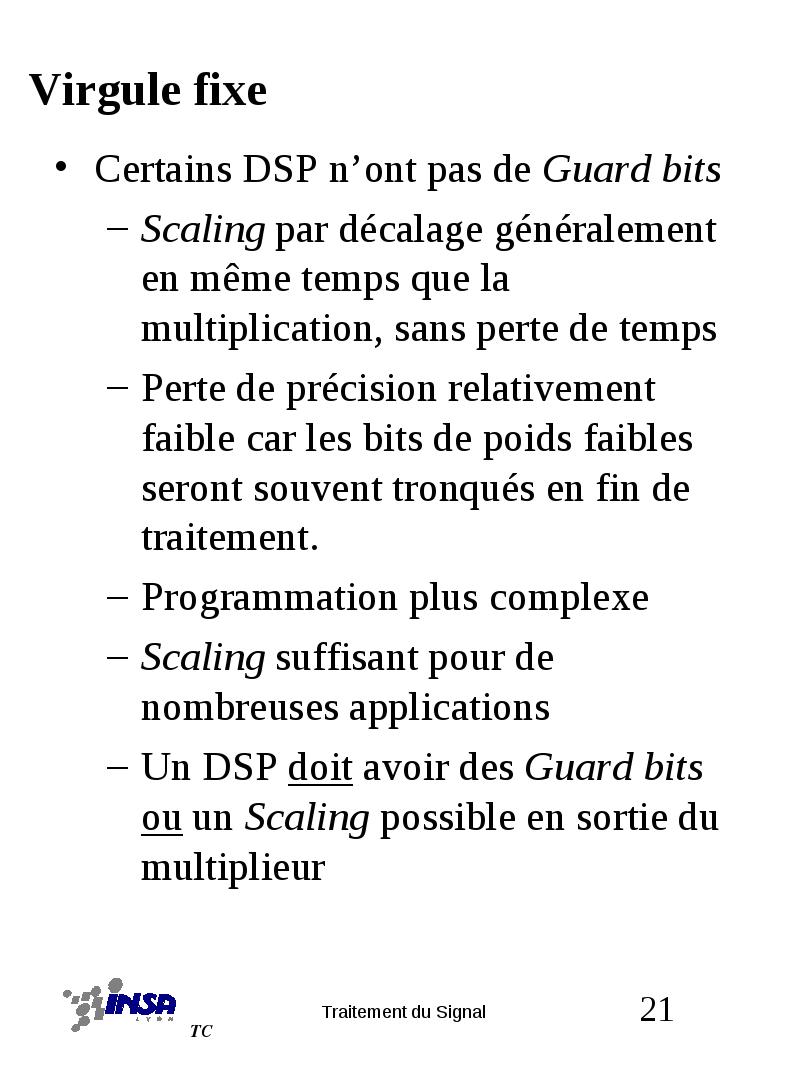

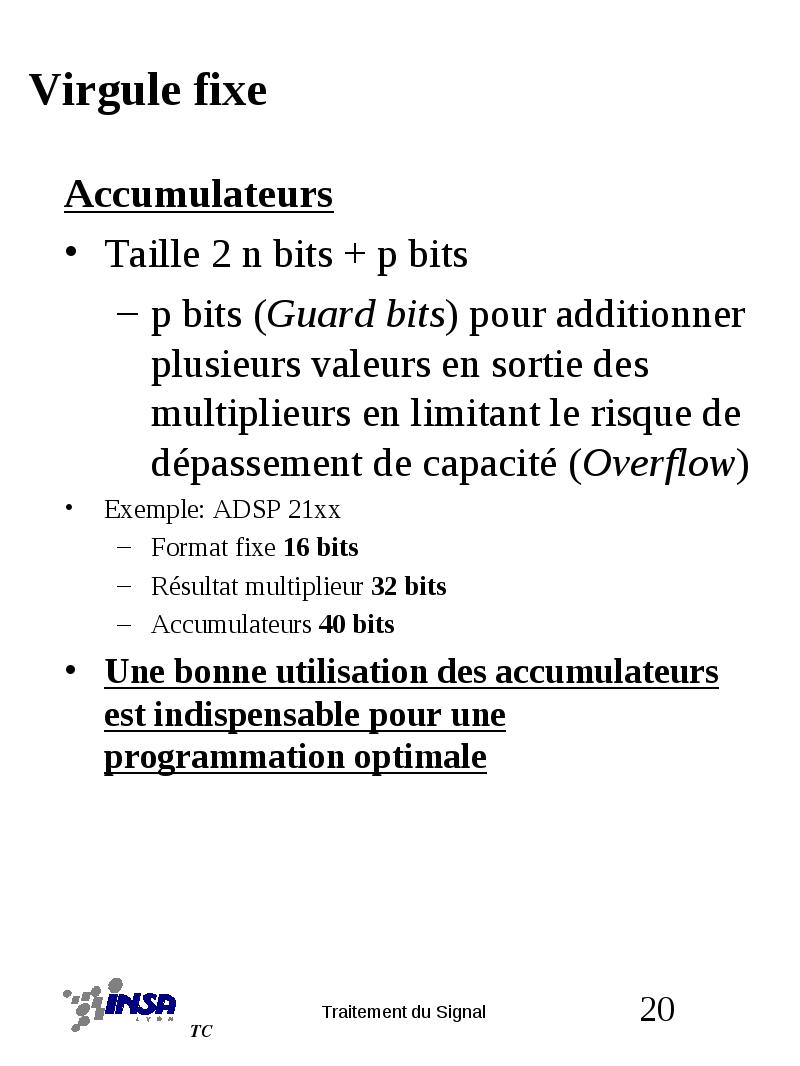

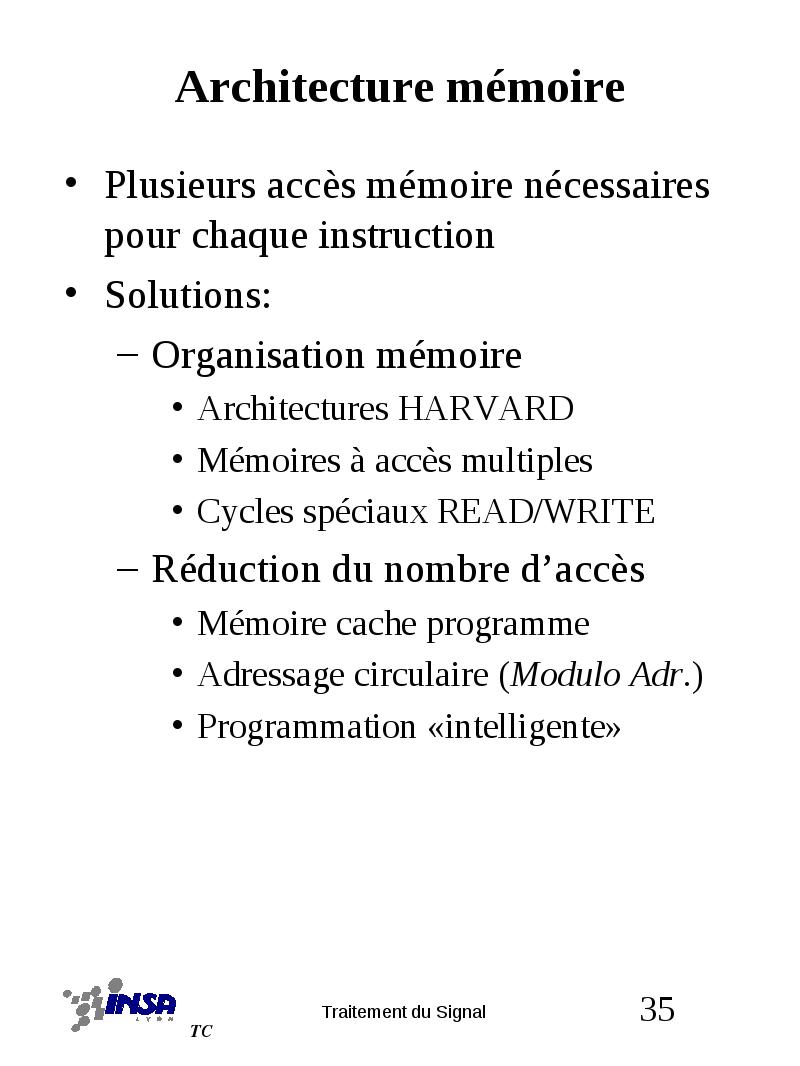

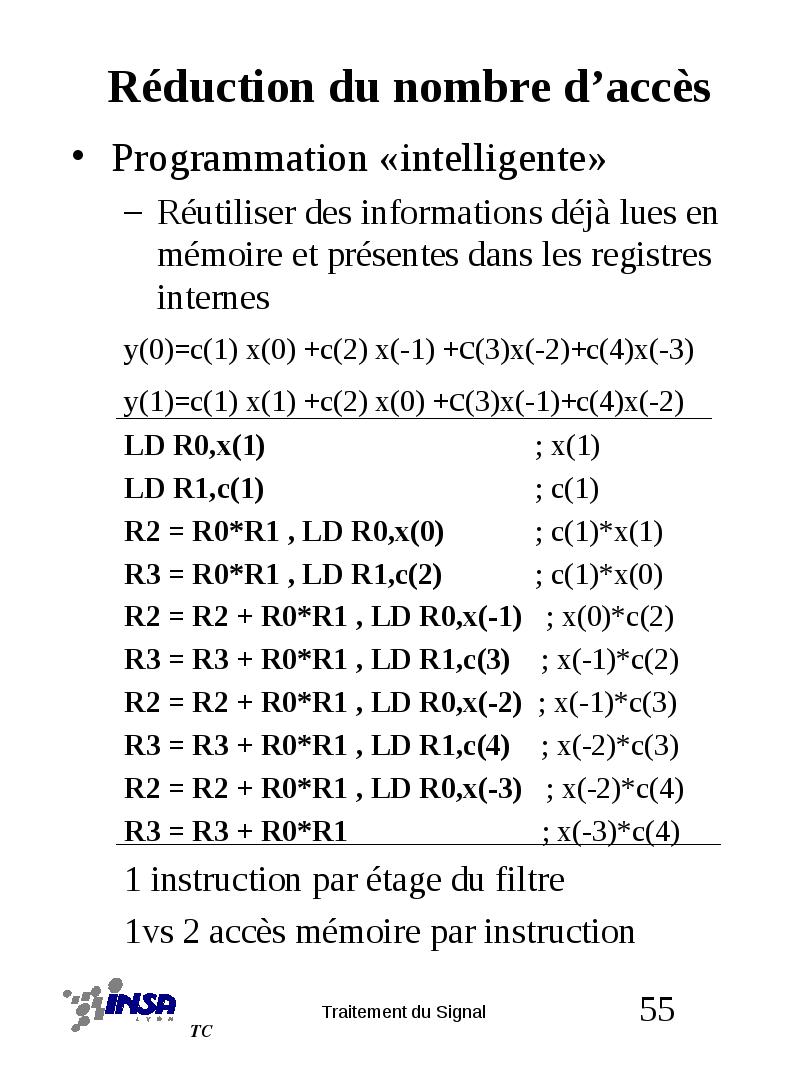

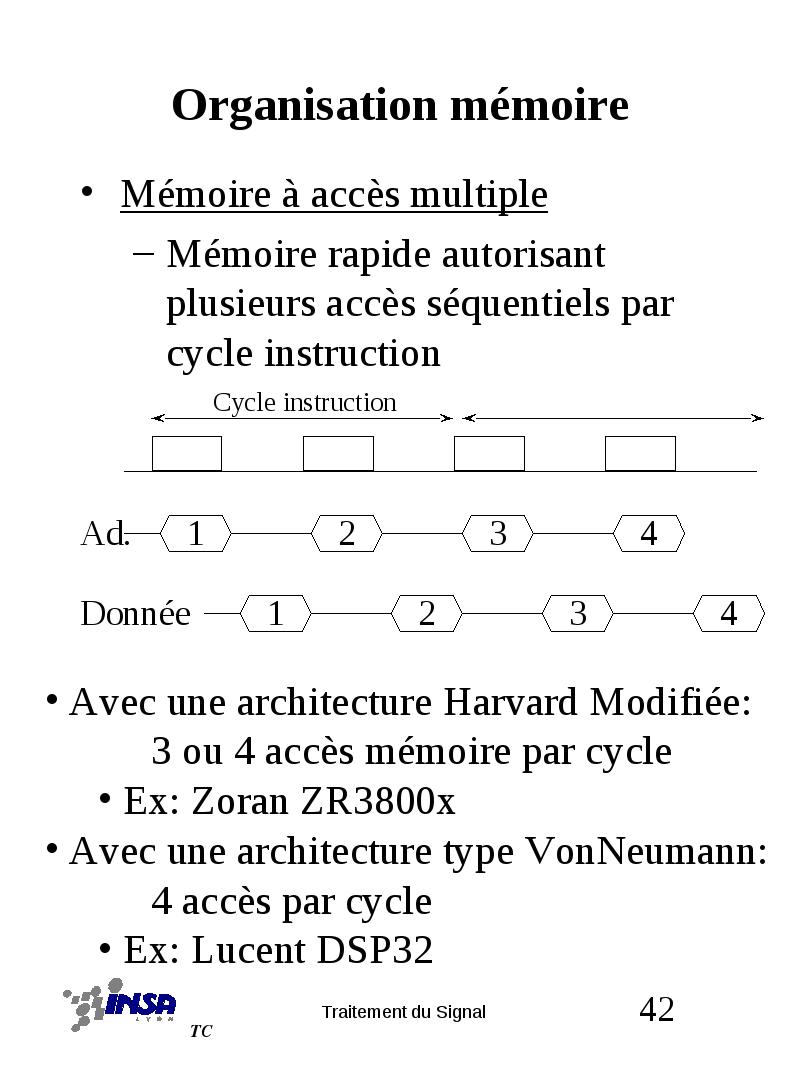

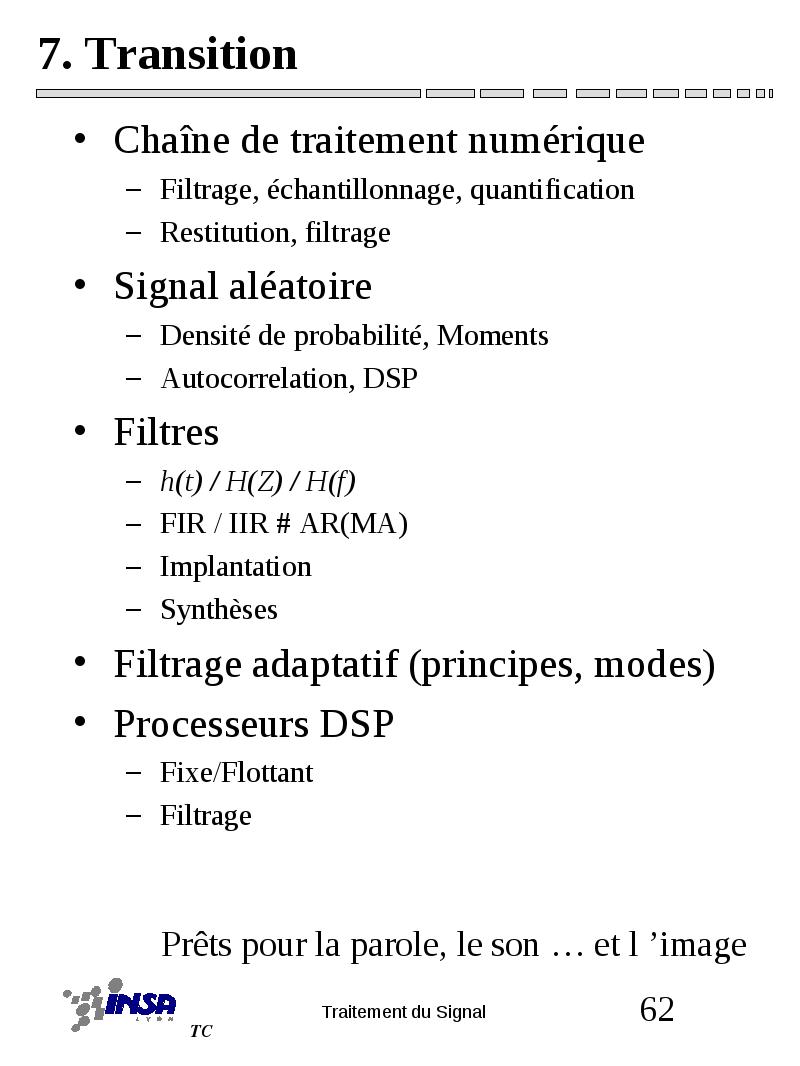

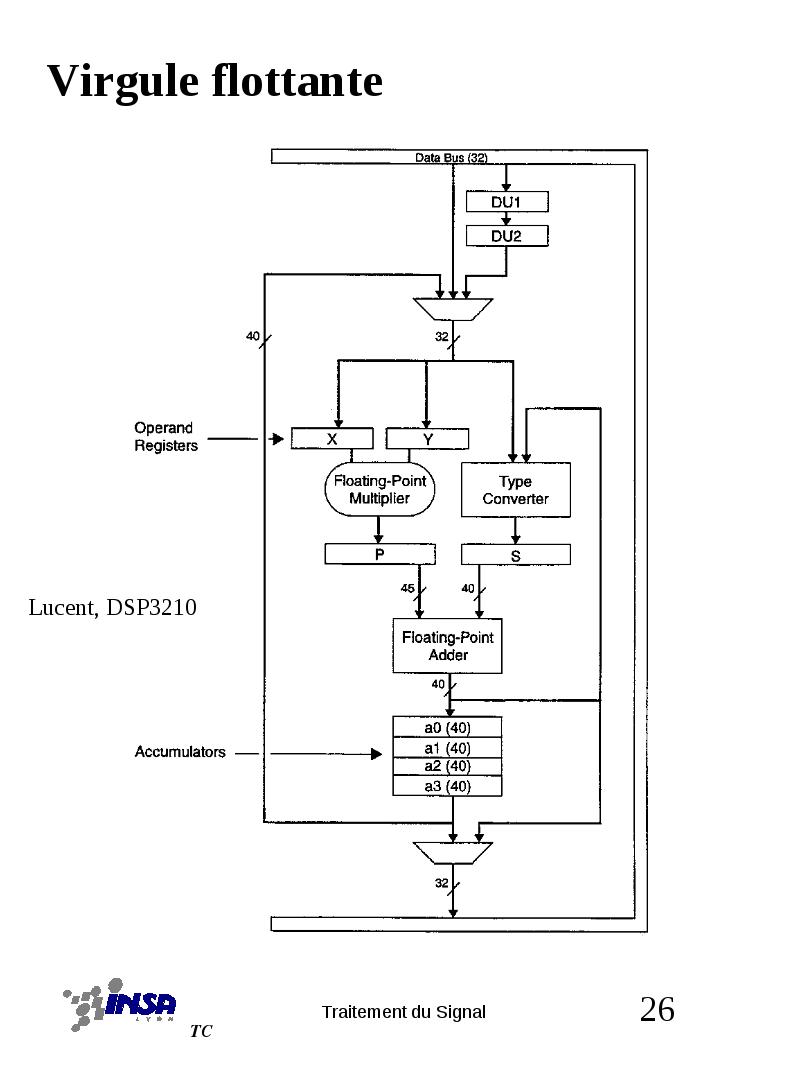

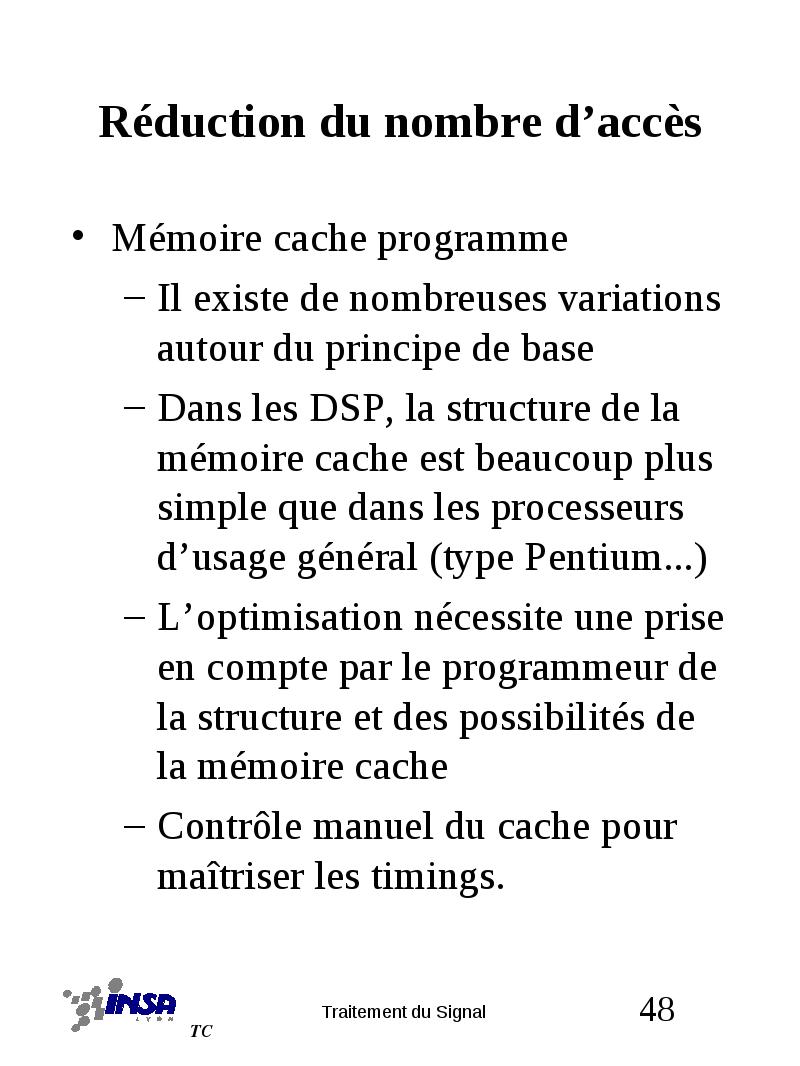

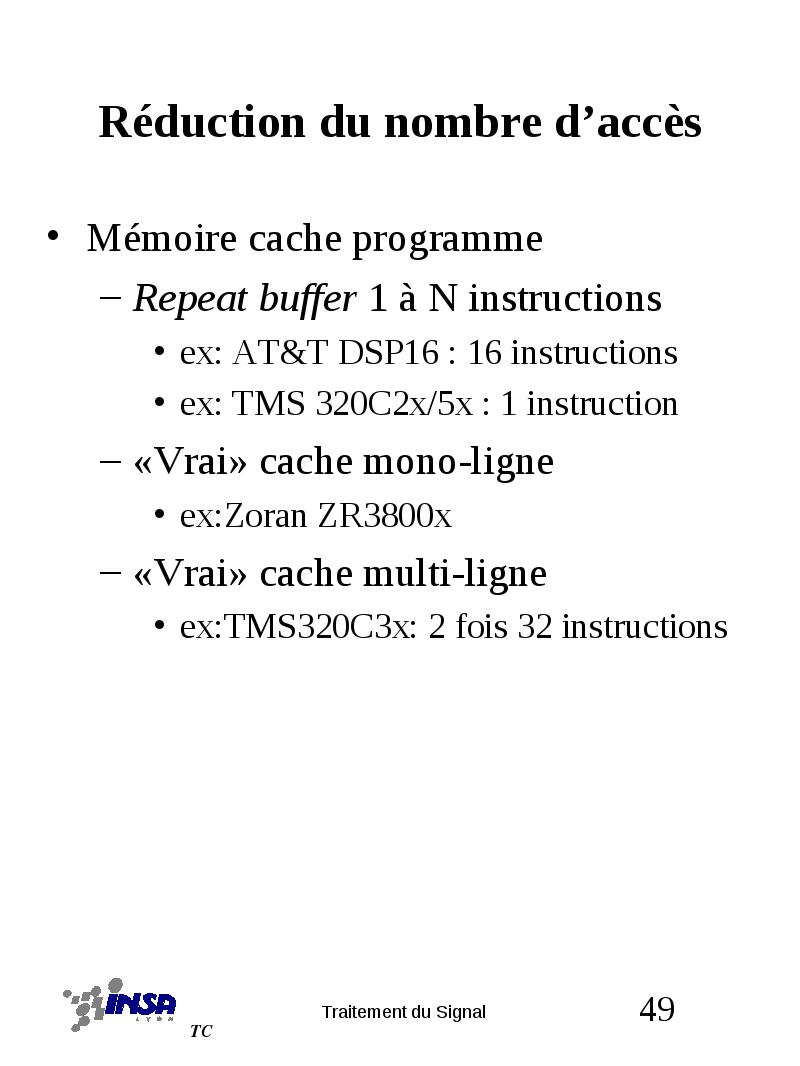

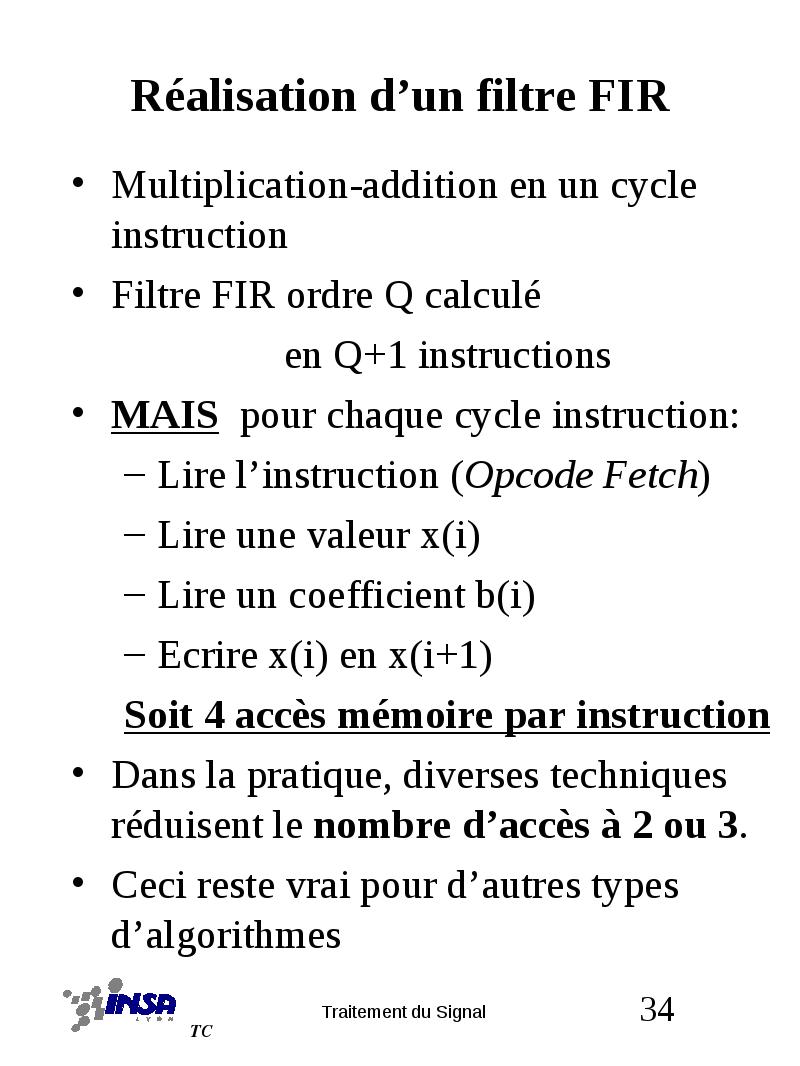

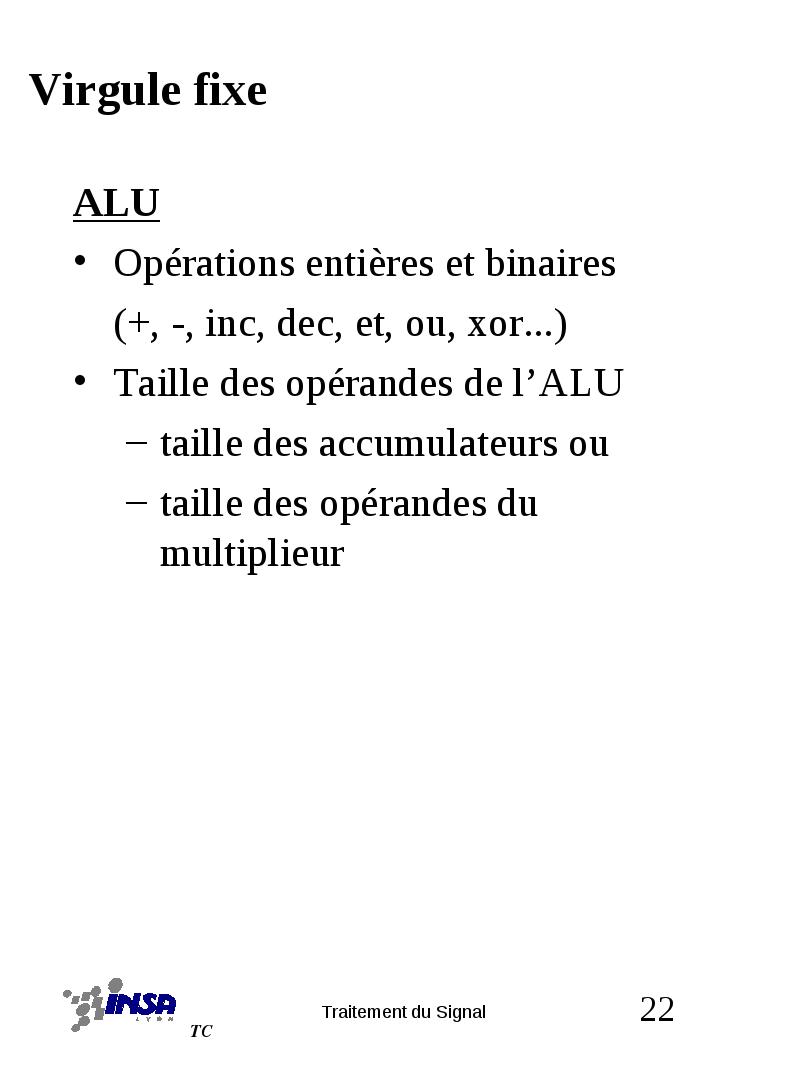

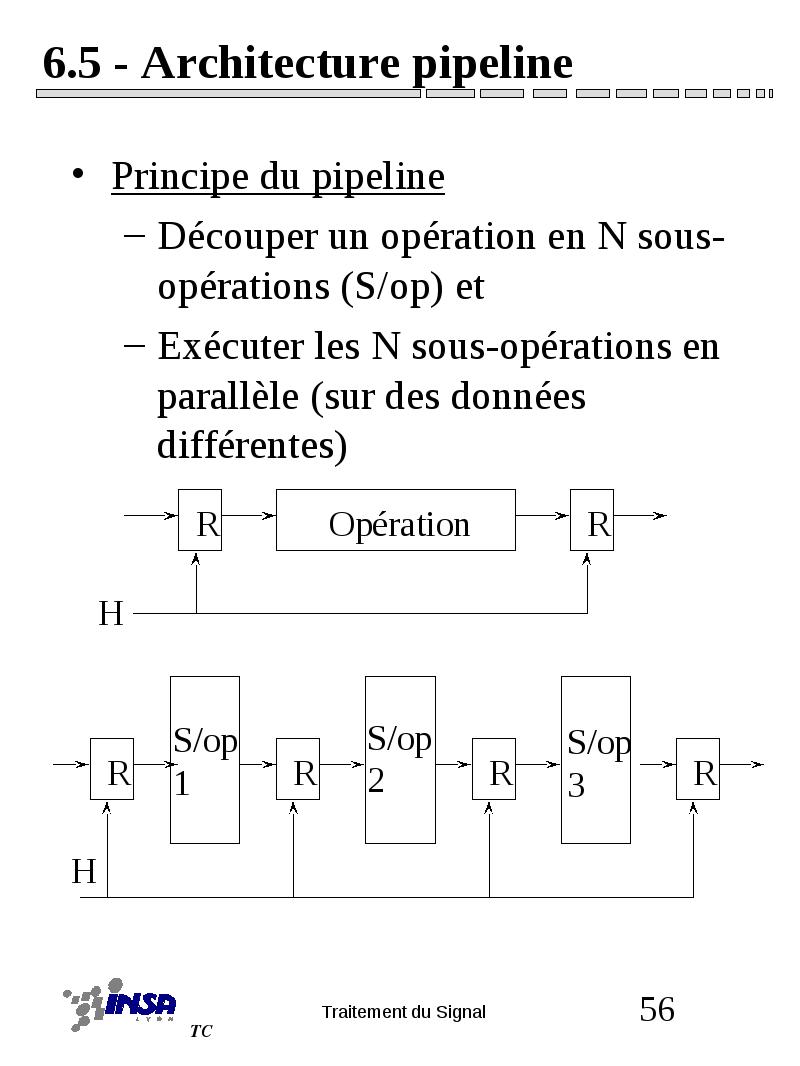

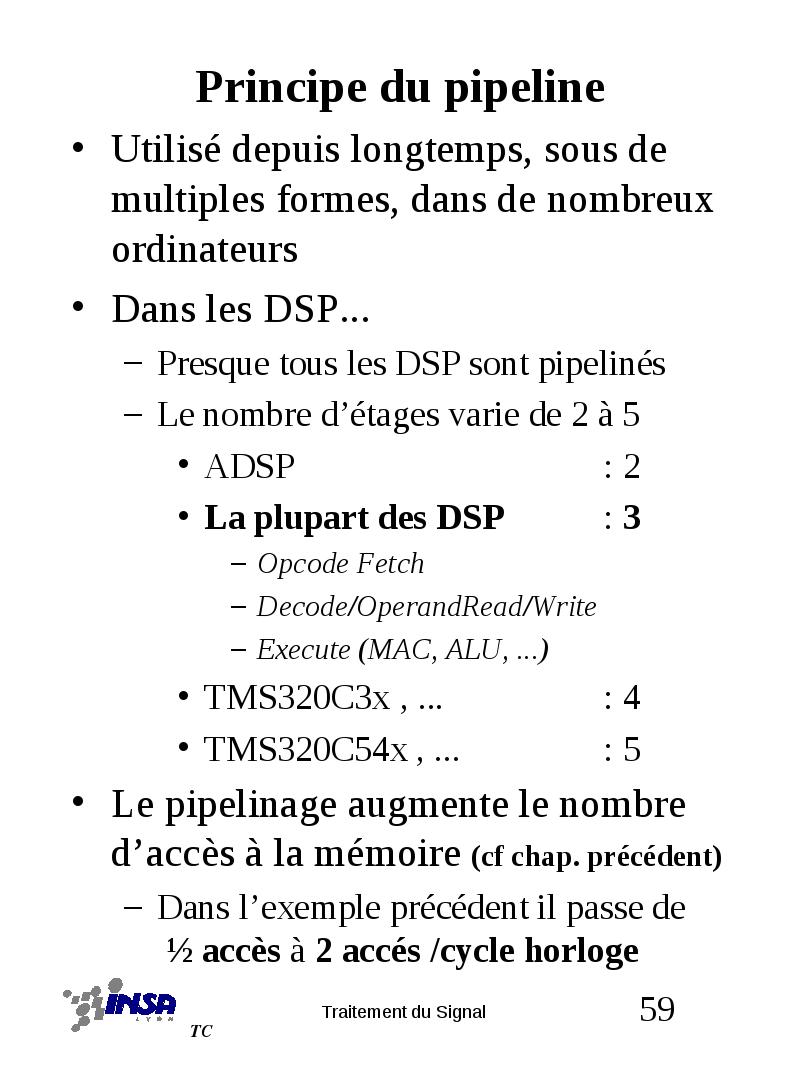

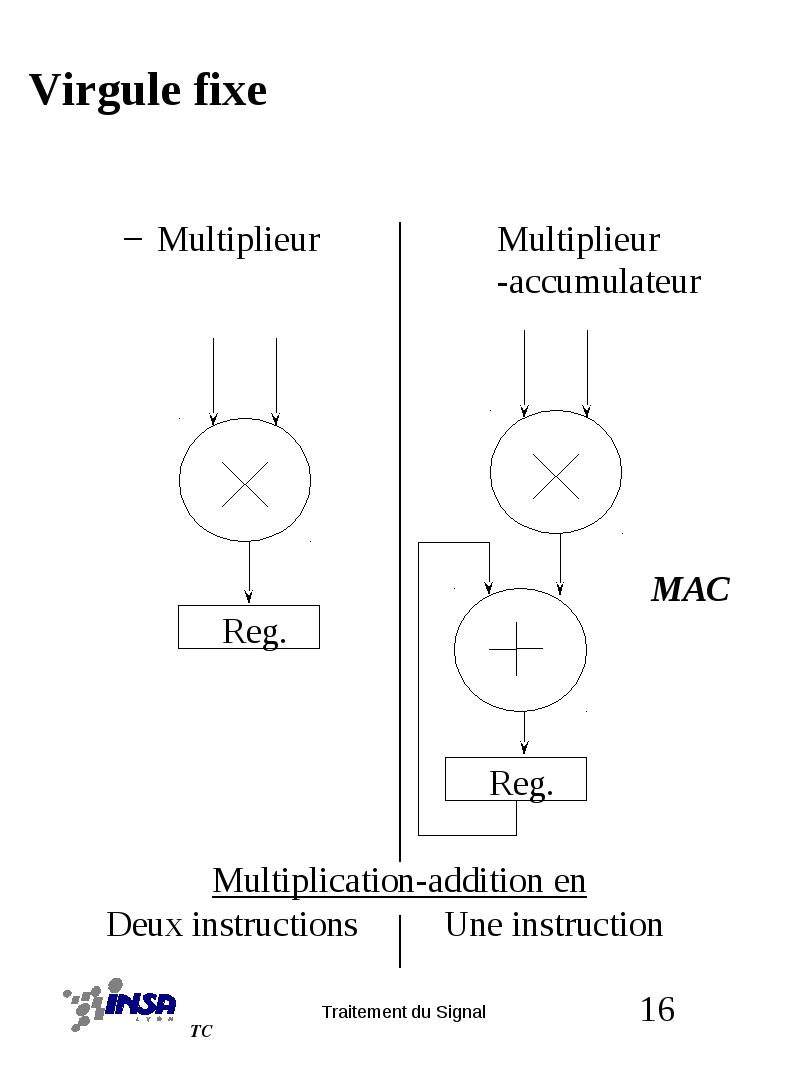

6.1- Architecture générale Architecture générale nombre de bits, loi de conversion, fréquence d’échantillonnage Processeur : Organe de calcul dont l’architecture est «adaptée» au traitement du signalCNA : conversion numérique analogique, filtre de restitutionnombre de bits, loi de conversion, fréquence d’échantillonnage Architecture générale ROM : Mémoire contenant les programmes de contrôle du système et de traitement du signalRAM: Mémoire vive contenant les données en entrée en sortie et en cours de traitementComm.: Organe de communication avec un éventuel système externeHorloge, timers...: horloge du processeur, horloge d’acquisition, horloge de communication....Architecture générale Architecture générale Fréquence d’échantillonnage Domaine d’utilisation des DSP Fréquence d’horloge Fh Rythme la vie du processeur Actuellement (2000), 1Ghz Le rapport R=Fh/Fe est déterminant pour la complexité du système Quand R décroit : Complexité du système plus grande (parallélisme, multiprocesseurs...) Algorithmes simples Programmation complexe, optimisation indispensable (gestion du pipeline...) Caractéristiques principales Multiplication-addition rapide (MAC) avec un format de calcul étendu pour éviter les dépassements Mémoire à accès multiple Modes d’adressage spécialisés I/O intégrées avec le processeur Représentation des nombres Deux grandes catégories de DSP Format virgule fixe 16, 20, 24 bits Calcul en précision étendue par logiciel (performance réduite) Emulation du calcul flottant par logiciel (performance réduite) Hardware plus simple, coût réduit Dynamique réduite (144 dB pour 24 bits) programmation complexe (Scaling) pour les traitements nécessitant une bonne précision Format virgule flottante 32 bits (mantisse 24 bits, exposant 8 bits) Calcul en virgule fixe généralement possible Hardware plus complexe, coût élevé Dynamique élevée (1535dB pour 32 bits) Progammation simplifiée Quelques DSP... Analog Devices ADSP 21xx fixe 16 bits 33 Mips ADSP210xx flottant 32 40 Lucent DSP16xx fixe 16 70 DSP32xx Flottant 32 20 Motorola DSP5600x fixe 24 40 DSP561xx fixe 16 30 DSP563xx fixe 24 80 DSP96002 flottant 32 20 Texas Instrument TMS320C1x fixe 16 9 TMS320C2x fixe 16 12 TMS320C2xx fixe 16 40 TMS320C3x flottant 32 25 TMS320C4x flottant 32 30 TMS320C5x fixe 16 50 TMS320C8x fixe 8/16 50 6.3-Unités de Calcul Data Paths Unités Arithmétiques et Logiques Unités de calcul en entier Unités de calcul en virgule fixe Unités de calcul en flottant Shifter Structures spécifiques des DSP généralement absentes des autres types de processeurs (ou avec une organisation différente) Deux grandes catégories pour les DSP: Virgule fixe Virgule flottante Virgule fixe Multiplieur Accumulateurs Unité arithmétique et logique Shifters Remarque : Calculs d’adresse effectués dans une unité particulière Adr. Generation Unit (AGU) Data Adress Generation (DAG) Adressage circulaire Adressage spécifique FFT (bit-reversed) Virgule fixe Virgule fixe Multiplieur Rôle central dans un DSP Plus de 50% des instructions Caractéristiques principales Temps d’éxécution = 1 cycle instruction Structure pipeline Un résultat par cycle horloge , si le pipeline est bien utilisé Virgule fixe Multiplieur Multiplieur -accumulateur Virgule fixe Tailles opérandes/résultats n bits x n bits = 2 n bits Troncature du résultat à n bits souvent indispensable (calculs enchainés) Mise à l’échelle (scaling) est nécessaire Perte de précision Perte de temps Programme plus complexe Accumulateurs Accumulateurs Taille 2 n bits + p bits p bits (Guard bits ) pour additionner plusieurs valeurs en sortie des multiplieurs en limitant le risque de dépassement de capacité (Overflow ) Exemple: ADSP 21xx Format fixe 16 bits Résultat multiplieur 32 bits Accumulateurs 40 bits Une bonne utilisation des accumulateurs est indispensable pour une programmation optimale Certains DSP n’ont pas de Guard bits Certains DSP n’ont pas de Guard bits Scaling par décalage généralement en même temps que la multiplication, sans perte de temps Perte de précision relativement faible car les bits de poids faibles seront souvent tronqués en fin de traitement. Programmation plus complexe Scaling suffisant pour de nombreuses applicationsUn DSP doit avoir des Guard bits ou un Scaling possible en sortie du multiplieur ALU ALU Opérations entières et binaires (+, -, inc, dec, et, ou, xor...) Taille des opérandes de l’ALU taille des accumulateurs ou taille des opérandes du multiplieur Shifter(s) Shifter(s) Opérations de mise à l’échelle (Scaling ) par puissance de deux Indispensable pour éviter les dépassements de capacité Son utilisation doit être maitrisée par le programmeur Réduction de la précision des calculs Nombre, emplacement et possibilités des Shifters très différents d’un DSP à un autre. Virgule fixe Dépassement de capacité (Overflow ) et saturation Virgule fixe Virgule flottante Virgule flottante Structure similaire aux unités en virgule fixe DSP avec unité flottante seule (TI, AD, Motorola) unité flottante + unité fixe (AT&T) Programmation plus simple Scaling automatique (exposant)Plus de protection contre les erreurs de calcul (exception) Fonctions spéciales (Division, racine carrée, conversion de format...) Virgule flottante Multiplieur Entrée 32 bits mantisse 24 bits exposant 8 bits Sortie (32)40 à 44 bits mantisse 32 à 36 bits exposant 8 bits Format interne pour multiplication/accumulation Arrondi systématique perte de précision négligeable Virgule flottante ALU Soustraction, addition, négation, valeur absolue, minimum, maximum Opérations spéciales (racine carrée, division...) Shifter Présent mais invisible pour le programmeur (Sauf en mode virgule fixe) Normalisation automatique (Scaling ) des résultats flottants Registres accumulateurs Plusieurs, au format des résultats flottants (40 à 44 bits) Virgule flottante Registres Opérandes Entrée quasiment exclusives du multiplieur flottant Les calculs flottants doivent donc être précédés d’une lecture explicite (Move ) des opérandes en mémoire Chargement des registres en parallèle avec les opérations arithmétiques Virgule flottante Exceptions Overflow positionnement d’un indicateur et/ou interruption saturation du résultat Underflow positionnement d’un indicateur et/ou interruption Mise à zéro du résultat Autres exceptions Division par 0, format invalide... 6.4 - Architecture mémoire Transmettre les instructions et les données vers les unités de calculs Maintenir une activité maximale dans les unités de calcul Eviter de créer un goulot d’étranglement (Bottleneck ) Programme organisé en fonction de l’architecture mémoire Facteur critique pour la performance globale d’un DSP Réalisation d’un filtre FIR /* H(z) = b(0) + b(1) z -1 + b(2) z-2 */ int x[3], xin, yout; float b[3]; x[0]=xin; /* xin contient l'echantillon d'entree */ /* calcul du filtre RIF */ yout = x[0]*b[0]; for(i=2; i>0; i - -) { yout=yout+x[i]*b[i]; x[i]=x[i-1]; } /* sortie de yout */ Réalisation d’un filtre FIR Multiplication-addition en un cycle instruction Filtre FIR ordre Q calculé en Q+1 instructions MAIS Lire l’instruction (Opcode Fetch ) Lire une valeur x(i) Lire un coefficient b(i) Ecrire x(i) en x(i+1) Soit 4 accès mémoire par instruction Dans la pratique, diverses techniques réduisent le nombre d’accès à 2 ou 3 . Ceci reste vrai pour d’autres types d’algorithmes Architecture mémoire Plusieurs accès mémoire nécessaires pour chaque instruction Solutions: Organisation mémoire Architectures HARVARD Mémoires à accès multiples Cycles spéciaux READ/WRITE Réduction du nombre d’accès Mémoire cache programme Adressage circulaire (Modulo Adr. ) Programmation «intelligente» Organisation mémoire Principe de base : Architecture de Von Neumann Organisation mémoire Les DSP ont tous une organisation mémoire spéciale pour augmenter la bande passante Chaque DSP a ses particularités L’utilisation de la mémoire est soumise à des restrictions qui compliquent beaucoup la programmation. Organisation mémoire Organisation mémoire Organisation mémoire Architecture Harvard modifiée Avantage: 2 accès mémoire par cycle instruction Mémoire A: programme et coefficients du filtre Mémoire B: échantillons d’entrée Une étape du filtre calculée en deux instructions Exemples: Extension à 3 mémoires DSP5600x, DSP96002 Zilog Z893 Organisation mémoire Architecture Harvard modifiée Mémoires intégrées avec le processeur (On-chip ) Un seul bus (adresse+donnée) disponible à l’extérieur (Off-chip ) pour limiter le nombres de broches: diminution des performances Rappel: Il faut 4 accès mémoire par instruction ???? Il faudra utiliser d’autres techniques pour atteindre les performances maximales Organisation mémoire Mémoire à accès multiple Mémoire rapide autorisant plusieurs accès séquentiels par cycle instruction Organisation mémoire Organisation mémoire Mémoire multi-port Avantage: programmation simplifiée Inconvénients: électronique beaucoup plus complexe donc plus coûteuse Extension Off-chip pratiquement impossible Exemple: Motorola DSP561xx Organisation mémoire Cycles spéciaux READ/WRITE Réduction du nombre d’accès Mémoire cache programme (En général, les DSP n’ont pas de mémoire cache pour les données) Réduction du nombre d’accès Mémoire cache programme Il existe de nombreuses variations autour du principe de base Dans les DSP, la structure de la mémoire cache est beaucoup plus simple que dans les processeurs d’usage général (type Pentium...) L’optimisation nécessite une prise en compte par le programmeur de la structure et des possibilités de la mémoire cache Contrôle manuel du cache pour maîtriser les timings. Réduction du nombre d’accès Mémoire cache programme Repeat buffer 1 à N instructionsex: AT&T DSP16 : 16 instructions ex: TMS 320C2x/5x : 1 instruction «Vrai» cache mono-ligne «Vrai» cache multi-ligne ex:TMS320C3x: 2 fois 32 instructions Réduction du nombre d’accès Adressage circulaire But: éviter l’opération d’écriture x(i)=x(i-1) dans le filtre RIF Principe: utiliser des pointeurs mobiles pour repérer le début et la fin des données Réduction du nombre d’accès Adressage circulaire Gérer les pointeurs par programme ? Diminution très importante des performances Les DSP disposent de générateur d’adressage circulaire exemple: Tampon circulaire adresse de départ 100 longueur 4 Registre d’adressage circulaire R0 initialisation R0=100 valeur successive de R0+1: 101,102,103,100,101,... Réduction du nombre d’accès Adressage circulaire de type 1 Registre auxiliaire indiquant la longueur du tampon l’adresse de départ doit en général être un multiple de la puissance de deux supérieure à la longueur exemple : tampon circulaire de 48 octets, adresse de départ multiple de 64 TMS320C3x/4x, ADSP, Motorola,... Réduction du nombre d’accès Adressage circulaire de type 2 Registres auxiliaires indiquant le début et la fin du tampon circulaire TMS320C5x, AT&T DSP16xx Nombre de tampons circulaires simultanés AT&T DSP16xx : 1 TMS320C5x : 2 Motorola 5600x : 4 ADSP : 8 Réduction du nombre d’accès Programmation «intelligente» Réutiliser des informations déjà lues en mémoire et présentes dans les registres internes y(0)=c(1) x(0) +c(2) x(-1) +c(3)x(-2)+c(4)x(-3) y(1)=c(1) x(1) +c(2) x(0) +c(3)x(-1)+c(4)x(-2) LD R0,x(1) ; x(1)LD R1,c(1) ; c(1)R2 = R0*R1 , LD R0,x(0) ; c(1)*x(1)R3 = R0*R1 , LD R1,c(2) ; c(1)*x(0)R2 = R2 + R0*R1 , LD R0,x(-1) ; x(0)*c(2)R3 = R3 + R0*R1 , LD R1,c(3) ; x(-1)*c(2)R2 = R2 + R0*R1 , LD R0,x(-2) ; x(-1)*c(3)R3 = R3 + R0*R1 , LD R1,c(4) ; x(-2)*c(3)R2 = R2 + R0*R1 , LD R0,x(-3) ; x(-2)*c(4) R3 = R3 + R0*R1 ; x(-3)*c(4)1 instruction par étage du filtre 1vs 2 accès mémoire par instruction Principe du pipeline Découper un opération en N sous-opérations (S/op) et Exécuter les N sous-opérations en parallèle (sur des données différentes) Principe du pipeline Exemple (proche TMS320C3x)Exécution d’une instruction Lecture de l’instruction en mémoire programme (OpCodeFetch ) Décodage de l’instruction Lecture ou écriture d’un opérande en mémoire de donnée Exécution éventuelle d’un opération arithmétique ou logique Principe du pipeline Principe du pipeline Utilisé depuis longtemps, sous de multiples formes, dans de nombreux ordinateurs Dans les DSP... Presque tous les DSP sont pipelinés Le nombre d’étages varie de 2 à 5 ADSP : 2 La plupart des DSP : 3 Opcode Fetch Decode/OperandRead/Write Execute (MAC, ALU, ...) TMS320C3x , ... : 4 TMS320C54x , ... : 5 Le pipelinage augmente le nombre d’accès à la mémoire (cf chap. précédent) Dans l’exemple précédent il passe de ½ accès à 2 accés /cycle horloge Principe du pipeline Avantage d’un processeur pipelinéGain en vitesse d’éxécution Inconvénients Electronique plus complexe Mémoire plus rapide Programmation plus complexe Eviter les erreurs d’éxécution (Pipeline Hazards ) Eviter les conflits d’accés aux ressources (mémoire, registre, unité de calcul...) pour optimiser un programme et atteindre les performances maximales (ex: une Add/Mult par cycle horloge) Principe du pipeline Le parallélisme d’éxécution dans un pipeline peut créer des erreurs dûes à l’inversion de l’ordre d’éxécution (Pipeline Hazards ) READ puis WRITE WRITE puis READ WRITE puis WRITE des «trous» dans l’activité du pipeline dûs aux conflits d’accès aux ressources Solutions Interlocking hardware Optimisation par table de réservation 7. Transition Chaîne de traitement numérique Filtrage, échantillonnage, quantification Restitution, filtrage Signal aléatoire Densité de probabilité, Moments Autocorrelation, DSP Filtres h(t) / H(Z) / H(f) FIR / IIR # AR(MA) Implantation Synthèses Filtrage adaptatif (principes, modes) Processeurs DSP Dostları ilə paylaş:
