Création :

  • Création :

    • 1998 : Jean-Paul Gautier (UREC)
  • Modifications :

    • 2000-2001 : Christian Hascoët (CCR)

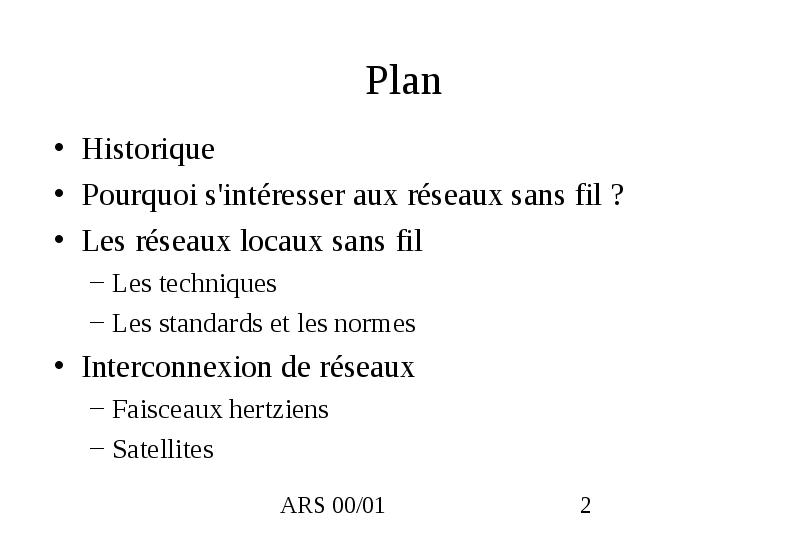

Plan

  • Historique

  • Pourquoi s'intéresser aux réseaux sans fil ?

  • Les réseaux locaux sans fil

    • Les techniques
    • Les standards et les normes
  • Interconnexion de réseaux

    • Faisceaux hertziens
    • Satellites


Historique

  • 1896 : Marconi réalise les premières transmissions sans fil (Télégraphie sans fil)

  • Ensuite technologie sans fil réservé aux militaires avec un développement important durant la 2ième guerre mondiale.

  • Aux États-Unis, dans les années 80, apparition des terminaux de saisie portables.

  • En France, le développement est freiné par des réglementations plus que contraignantes <=> développement de technologie utilisant soit des ondes infrarouges, soit des puissances d’émission d’ondes hertziennes en dessous du seuil législatif => résultat insuffisant.

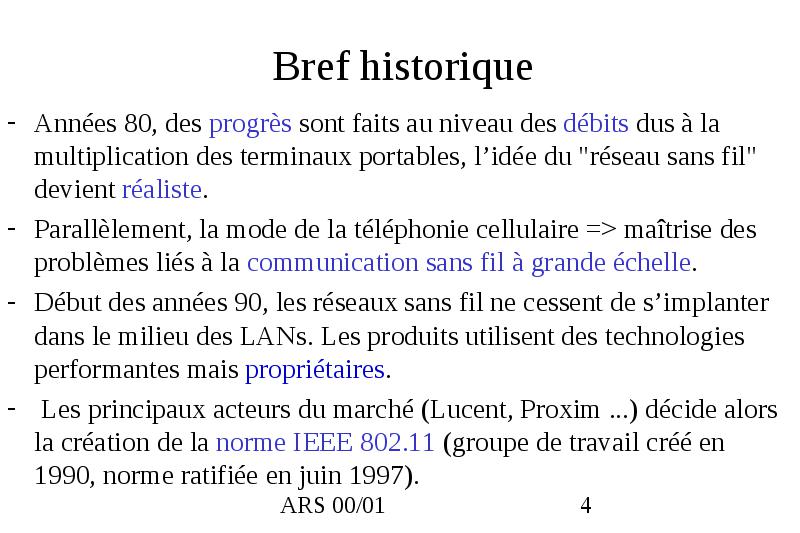

Bref historique

  • Années 80, des progrès sont faits au niveau des débits dus à la multiplication des terminaux portables, l’idée du "réseau sans fil" devient réaliste.

  • Parallèlement, la mode de la téléphonie cellulaire => maîtrise des problèmes liés à la communication sans fil à grande échelle.

  • Début des années 90, les réseaux sans fil ne cessent de s’implanter dans le milieu des LANs. Les produits utilisent des technologies performantes mais propriétaires.

  • Les principaux acteurs du marché (Lucent, Proxim ...) décide alors la création de la norme IEEE 802.11 (groupe de travail créé en 1990, norme ratifiée en juin 1997).

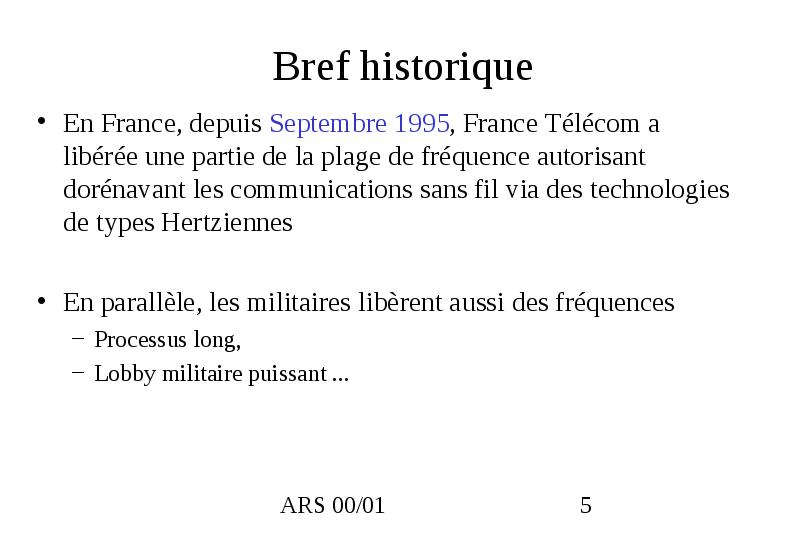

Bref historique

  • En France, depuis Septembre 1995, France Télécom a libérée une partie de la plage de fréquence autorisant dorénavant les communications sans fil via des technologies de types Hertziennes

  • En parallèle, les militaires libèrent aussi des fréquences

    • Processus long,
    • Lobby militaire puissant ...

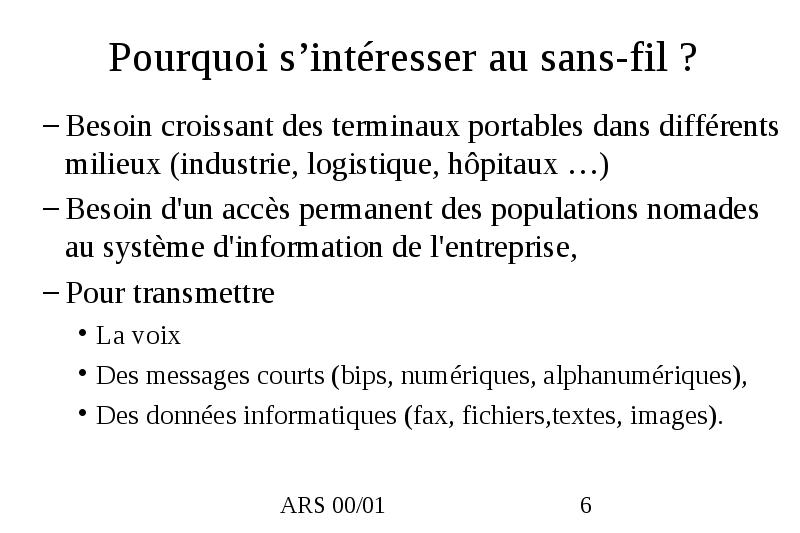

Pourquoi s’intéresser au sans-fil ?

    • Besoin croissant des terminaux portables dans différents milieux (industrie, logistique, hôpitaux …)
    • Besoin d'un accès permanent des populations nomades au système d'information de l'entreprise,
    • Pour transmettre
      • La voix
      • Des messages courts (bips, numériques, alphanumériques),
      • Des données informatiques (fax, fichiers,textes, images).

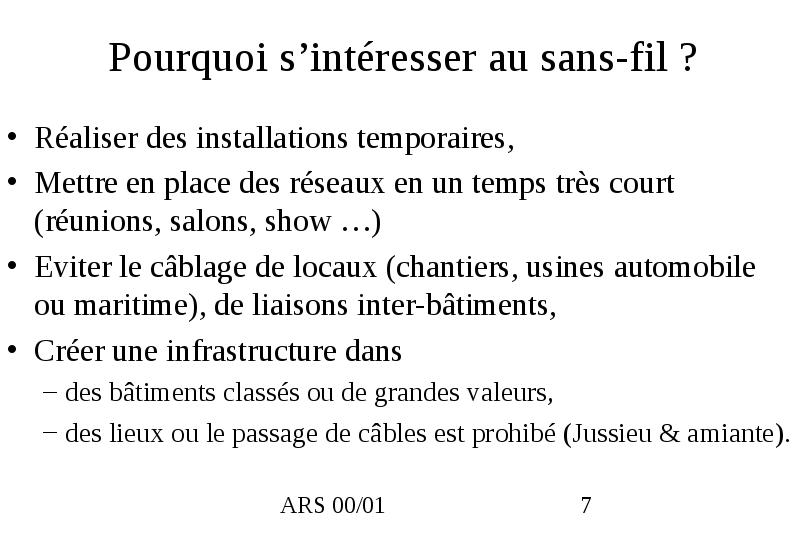

Pourquoi s’intéresser au sans-fil ?

  • Réaliser des installations temporaires,

  • Mettre en place des réseaux en un temps très court (réunions, salons, show …)

  • Eviter le câblage de locaux (chantiers, usines automobile ou maritime), de liaisons inter-bâtiments,

  • Créer une infrastructure dans

    • des bâtiments classés ou de grandes valeurs,
    • des lieux ou le passage de câbles est prohibé (Jussieu & amiante).

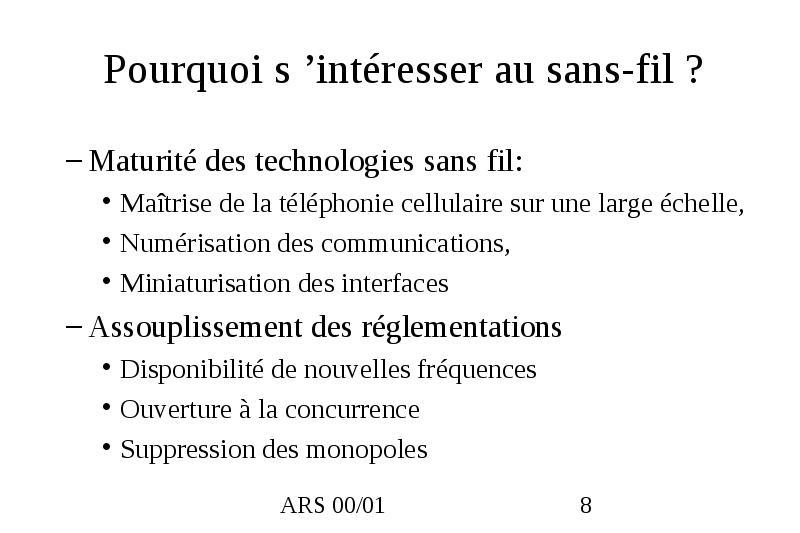

Pourquoi s ’intéresser au sans-fil ?

    • Maturité des technologies sans fil:
      • Maîtrise de la téléphonie cellulaire sur une large échelle,
      • Numérisation des communications,
      • Miniaturisation des interfaces
    • Assouplissement des réglementations
      • Disponibilité de nouvelles fréquences
      • Ouverture à la concurrence
      • Suppression des monopoles


Pourquoi s ’intéresser au sans-fil ?

  • Standardisation européenne (ETS300-328) par ETSI

    • European Telecommunications Standards Institute
    • Attribution des bandes de fréquences (bande des 2.4 Ghz)
  • Normalisation IEEE 802.11

  • Technologies des ondes :

    • Radioélectriques : radio, micro-ondes
    • Lumineuses : infrarouge, laser

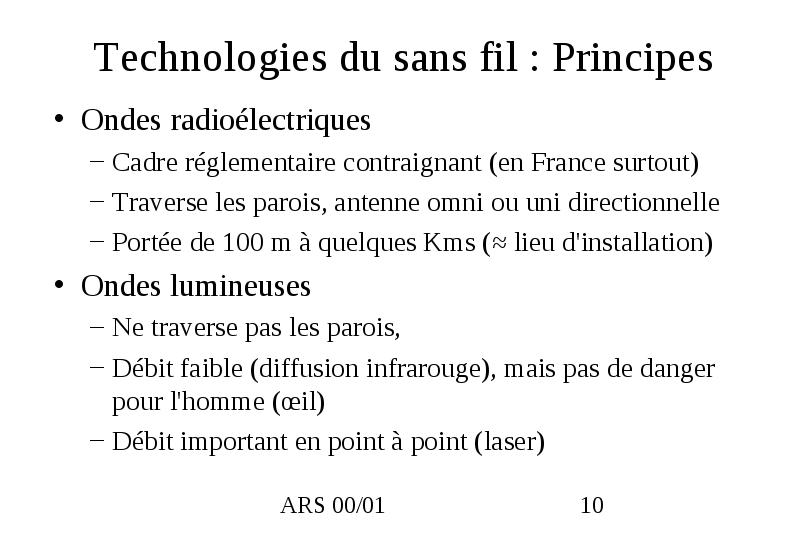

Technologies du sans fil : Principes

  • Ondes radioélectriques

    • Cadre réglementaire contraignant (en France surtout)
    • Traverse les parois, antenne omni ou uni directionnelle
    • Portée de 100 m à quelques Kms (≈ lieu d'installation)
  • Ondes lumineuses

    • Ne traverse pas les parois,
    • Débit faible (diffusion infrarouge), mais pas de danger pour l'homme (œil)
    • Débit important en point à point (laser)

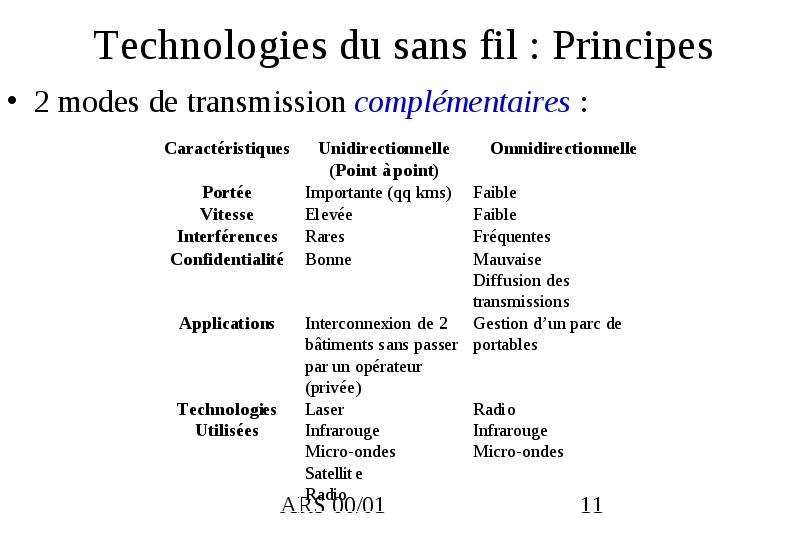

Technologies du sans fil : Principes

  • 2 modes de transmission complémentaires :



Sans fil Radio : Fréquences utilisées

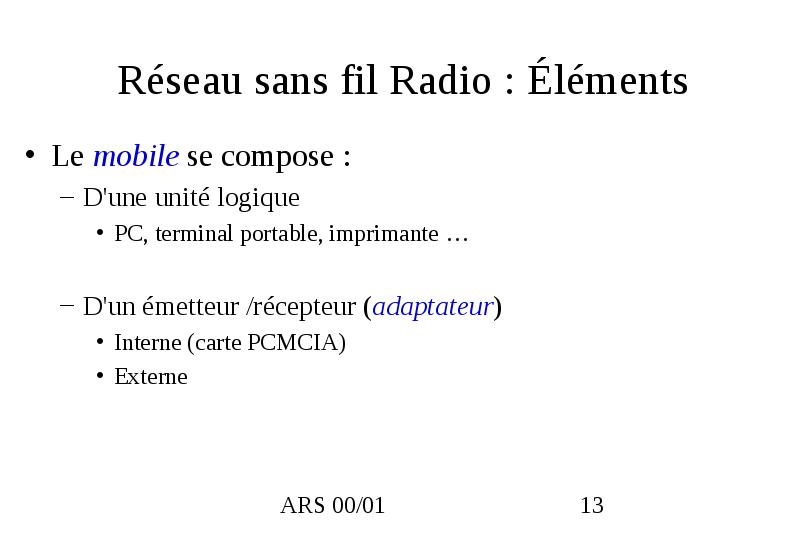

Réseau sans fil Radio : Éléments

  • Le mobile se compose :

    • D'une unité logique
      • PC, terminal portable, imprimante …
    • D'un émetteur /récepteur (adaptateur)
      • Interne (carte PCMCIA)
      • Externe

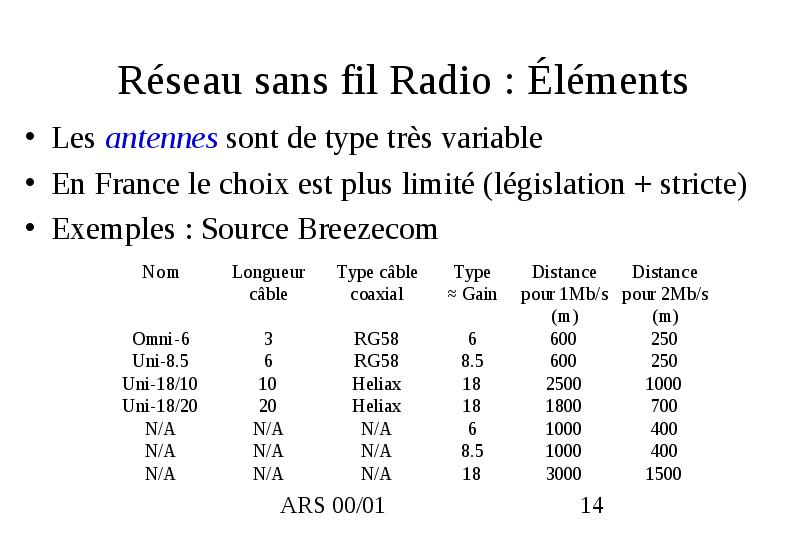

Réseau sans fil Radio : Éléments

  • Les antennes sont de type très variable

  • En France le choix est plus limité (législation + stricte)

  • Exemples : Source Breezecom

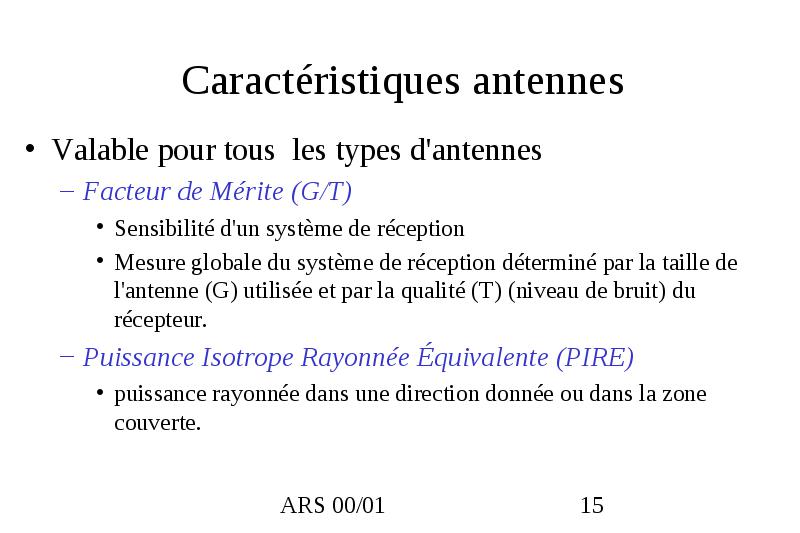

Caractéristiques antennes

  • Valable pour tous les types d'antennes

    • Facteur de Mérite (G/T)
      • Sensibilité d'un système de réception
      • Mesure globale du système de réception déterminé par la taille de l'antenne (G) utilisée et par la qualité (T) (niveau de bruit) du récepteur.
    • Puissance Isotrope Rayonnée Équivalente (PIRE)
      • puissance rayonnée dans une direction donnée ou dans la zone couverte.

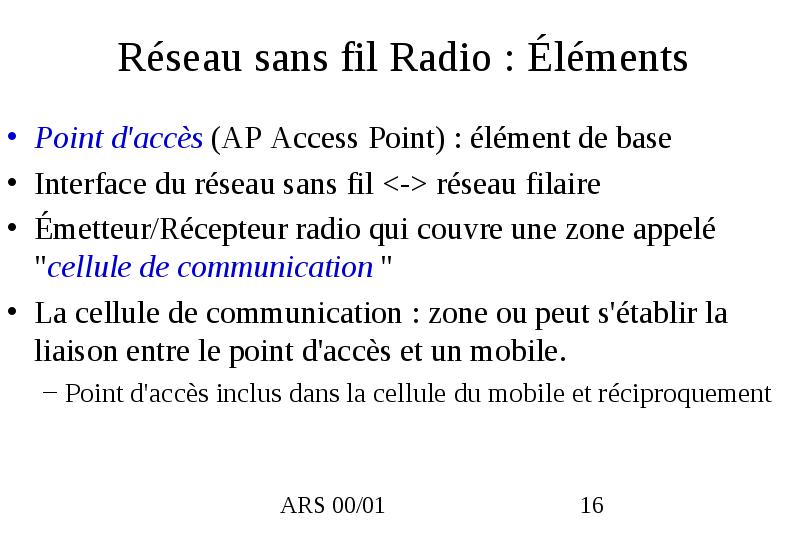

Réseau sans fil Radio : Éléments

  • Point d'accès (AP Access Point) : élément de base

  • Interface du réseau sans fil <-> réseau filaire

  • Émetteur/Récepteur radio qui couvre une zone appelé "cellule de communication "

  • La cellule de communication : zone ou peut s'établir la liaison entre le point d'accès et un mobile.

    • Point d'accès inclus dans la cellule du mobile et réciproquement

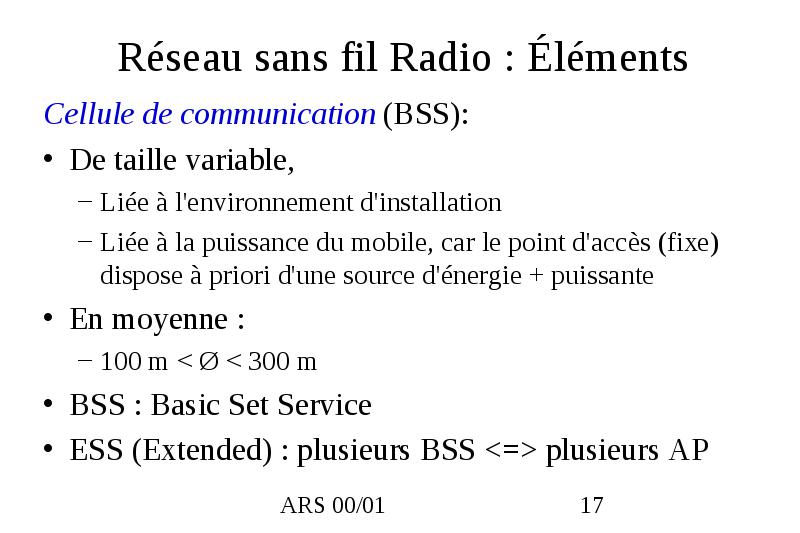

Réseau sans fil Radio : Éléments

  • Cellule de communication (BSS):

  • De taille variable,

    • Liée à l'environnement d'installation
    • Liée à la puissance du mobile, car le point d'accès (fixe) dispose à priori d'une source d'énergie + puissante
  • En moyenne :

    • 100 m < Ø < 300 m
  • BSS : Basic Set Service

  • ESS (Extended) : plusieurs BSS <=> plusieurs AP



Réseau sans fil Radio : Éléments

  • Fonctions du point d'accès :

    • Liaison filaire - sans fil
    • Gère le trafic des mobiles de sa cellule
      • En réception et en transmission de données
    • Peut gérer en général jusqu'à 200 stations
  • Type de matériel : Station (dédiée de préférence) avec :

    • carte réseau traditionnelle pour le filaire,
    • carte émission/réception radio (ISA,PCMCIA),
    • Couche logicielle adéquate

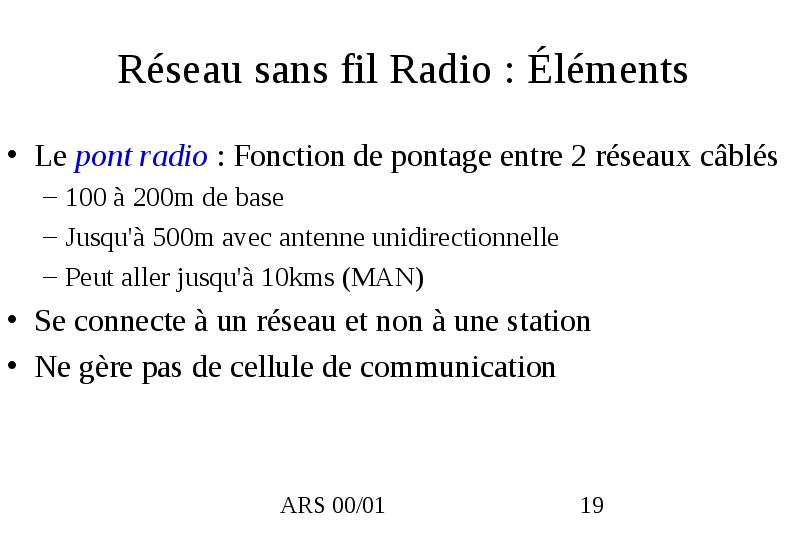

Réseau sans fil Radio : Éléments

  • Le pont radio : Fonction de pontage entre 2 réseaux câblés

    • 100 à 200m de base
    • Jusqu'à 500m avec antenne unidirectionnelle
    • Peut aller jusqu'à 10kms (MAN)
  • Se connecte à un réseau et non à une station

  • Ne gère pas de cellule de communication

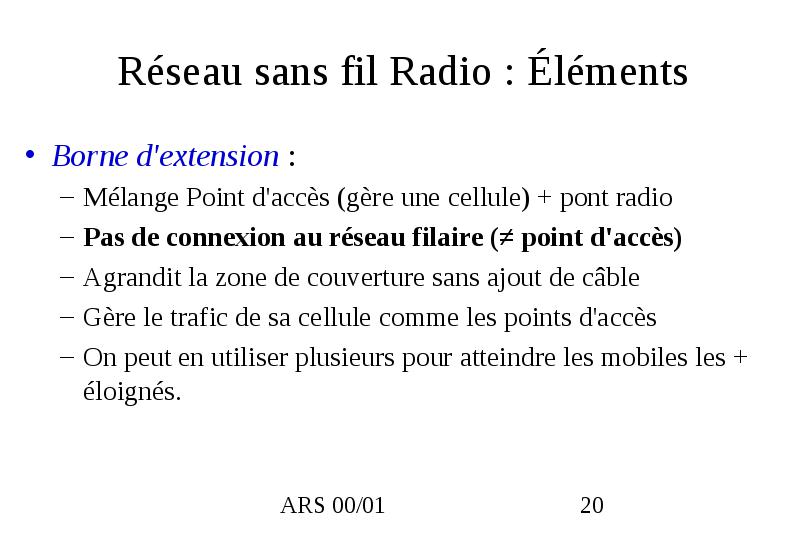

Réseau sans fil Radio : Éléments

  • Borne d'extension :

    • Mélange Point d'accès (gère une cellule) + pont radio
    • Pas de connexion au réseau filaire (≠ point d'accès)
    • Agrandit la zone de couverture sans ajout de câble
    • Gère le trafic de sa cellule comme les points d'accès
    • On peut en utiliser plusieurs pour atteindre les mobiles les + éloignés.

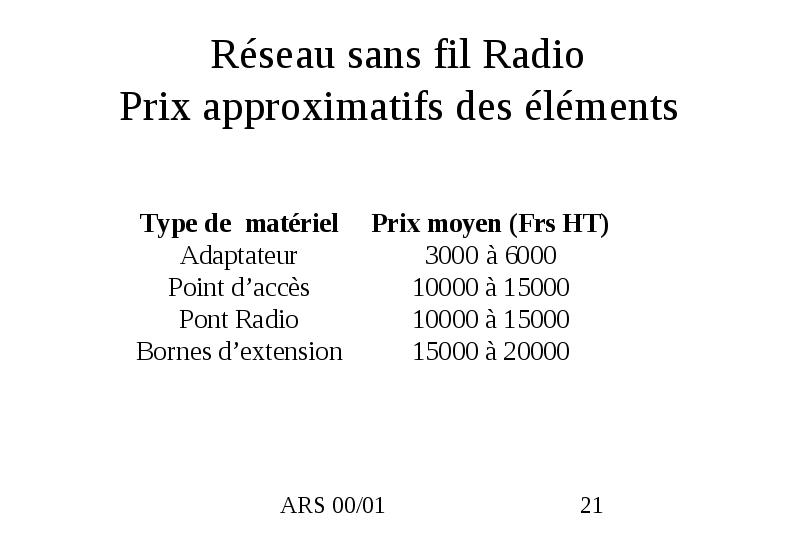

Réseau sans fil Radio Prix approximatifs des éléments

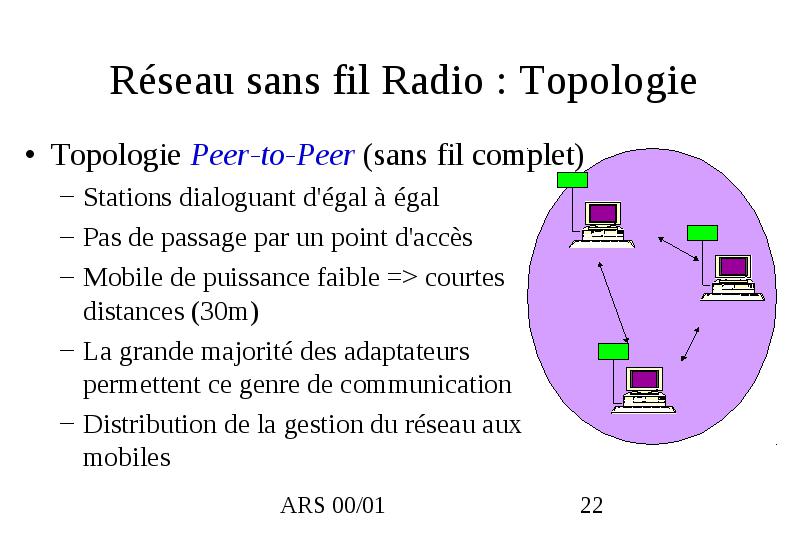

Réseau sans fil Radio : Topologie

  • Topologie Peer-to-Peer (sans fil complet)

    • Stations dialoguant d'égal à égal
    • Pas de passage par un point d'accès
    • Mobile de puissance faible => courtes distances (30m)
    • La grande majorité des adaptateurs permettent ce genre de communication
    • Distribution de la gestion du réseau aux mobiles

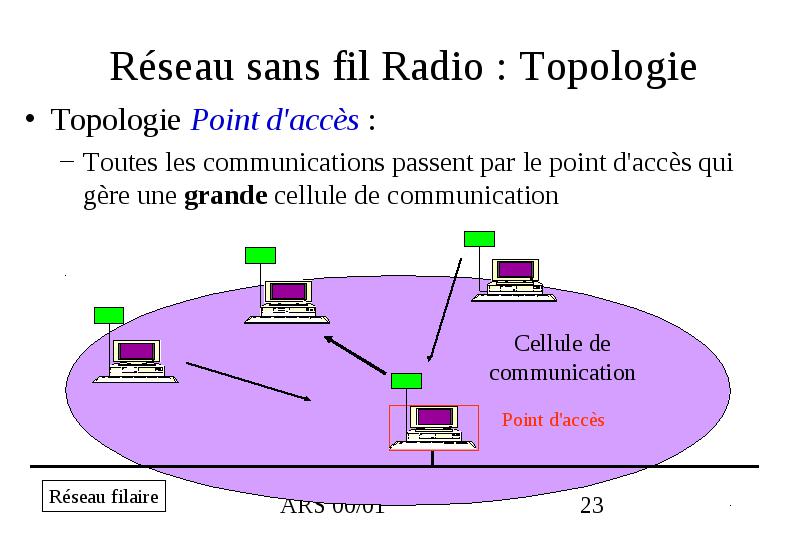

Réseau sans fil Radio : Topologie

  • Topologie Point d'accès :

    • Toutes les communications passent par le point d'accès qui gère une grande cellule de communication

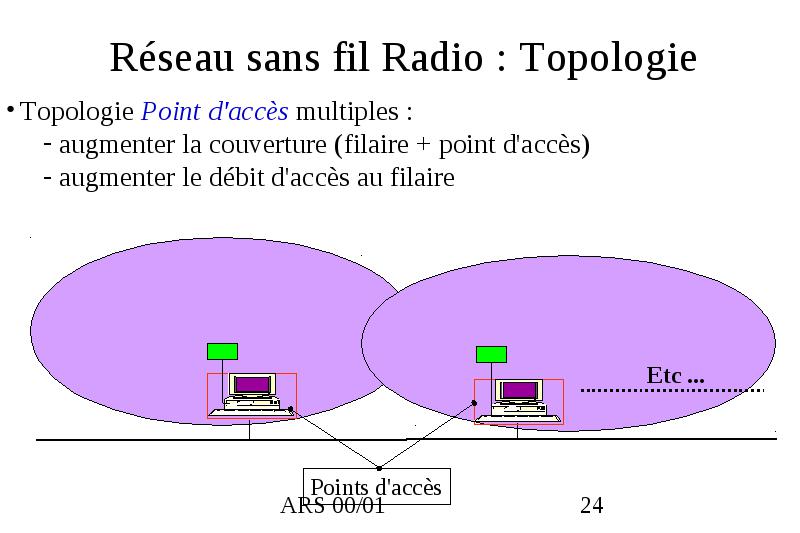

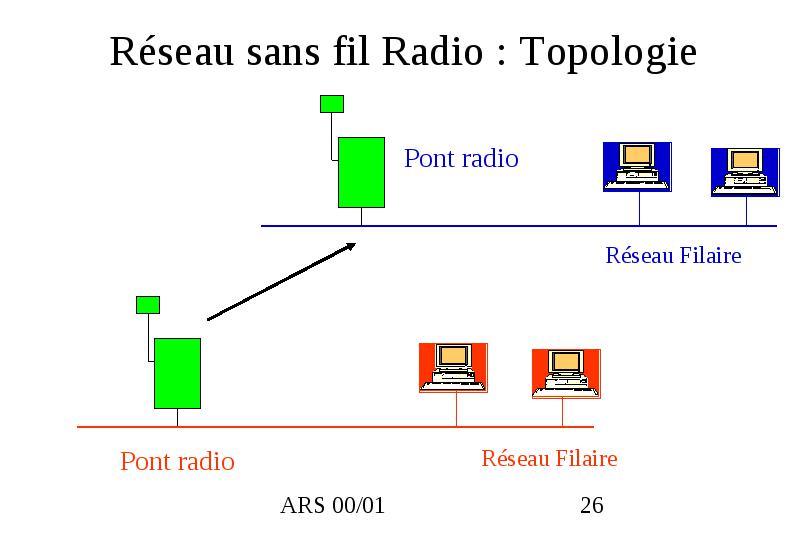

Réseau sans fil Radio : Topologie

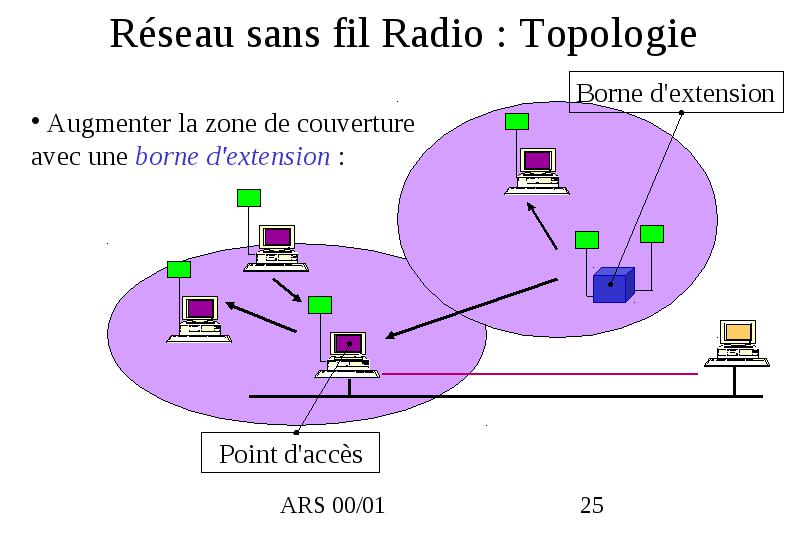

Réseau sans fil Radio : Topologie



Réseau sans fil Radio : Topologie

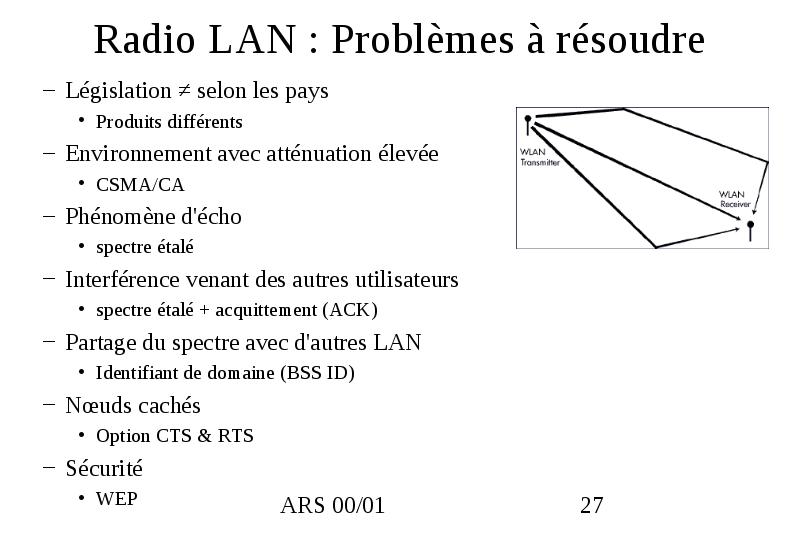

Radio LAN : Problèmes à résoudre

    • Législation ≠ selon les pays
      • Produits différents
    • Environnement avec atténuation élevée
      • CSMA/CA
    • Phénomène d'écho
      • spectre étalé
    • Interférence venant des autres utilisateurs
      • spectre étalé + acquittement (ACK)
    • Partage du spectre avec d'autres LAN
      • Identifiant de domaine (BSS ID)
    • Nœuds cachés
      • Option CTS & RTS
    • Sécurité
      • WEP

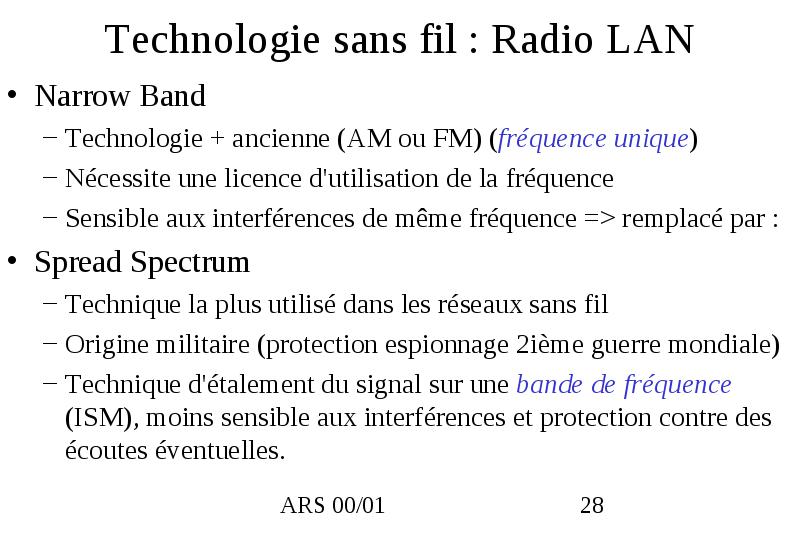

Technologie sans fil : Radio LAN

  • Narrow Band

    • Technologie + ancienne (AM ou FM) (fréquence unique)
    • Nécessite une licence d'utilisation de la fréquence
    • Sensible aux interférences de même fréquence => remplacé par :
  • Spread Spectrum

    • Technique la plus utilisé dans les réseaux sans fil
    • Origine militaire (protection espionnage 2ième guerre mondiale)
    • Technique d'étalement du signal sur une bande de fréquence (ISM), moins sensible aux interférences et protection contre des écoutes éventuelles.

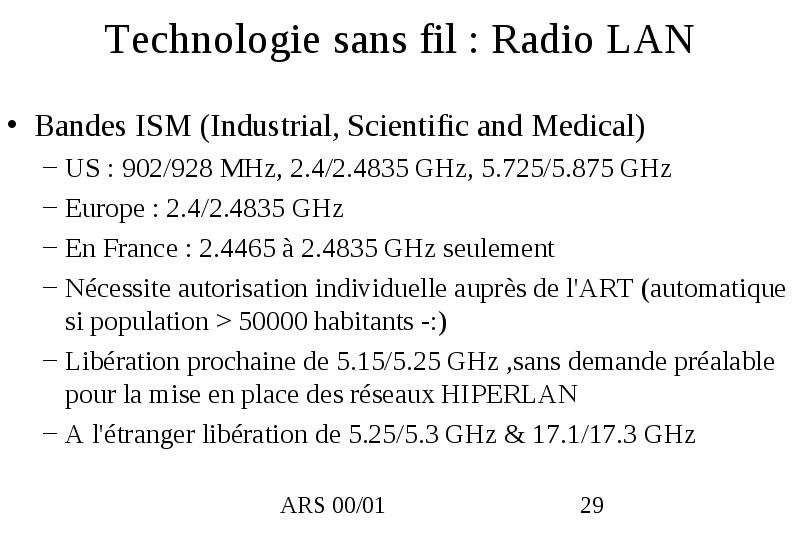

Technologie sans fil : Radio LAN

  • Bandes ISM (Industrial, Scientific and Medical)

    • US : 902/928 MHz, 2.4/2.4835 GHz, 5.725/5.875 GHz
    • Europe : 2.4/2.4835 GHz
    • En France : 2.4465 à 2.4835 GHz seulement
    • Nécessite autorisation individuelle auprès de l'ART (automatique si population > 50000 habitants -:)
    • Libération prochaine de 5.15/5.25 GHz ,sans demande préalable pour la mise en place des réseaux HIPERLAN
    • A l'étranger libération de 5.25/5.3 GHz & 17.1/17.3 GHz


Technologie sans fil : étalement de spectre

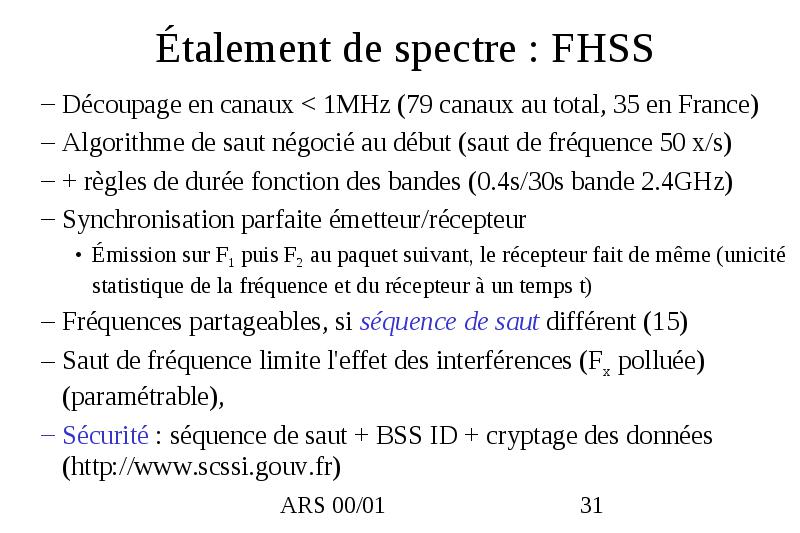

Étalement de spectre : FHSS



Étalement de spectre : FHSS

  • Les sauts de fréquence du FHSS (semble aléatoire pour les autres mobiles)

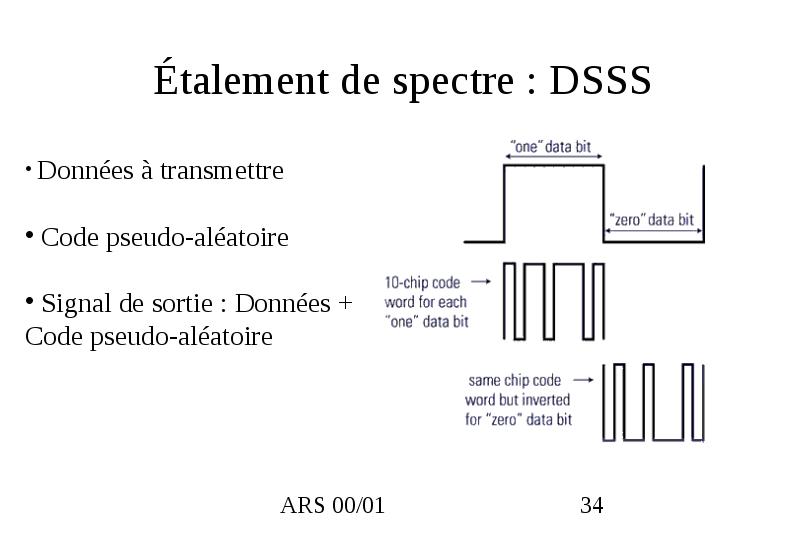

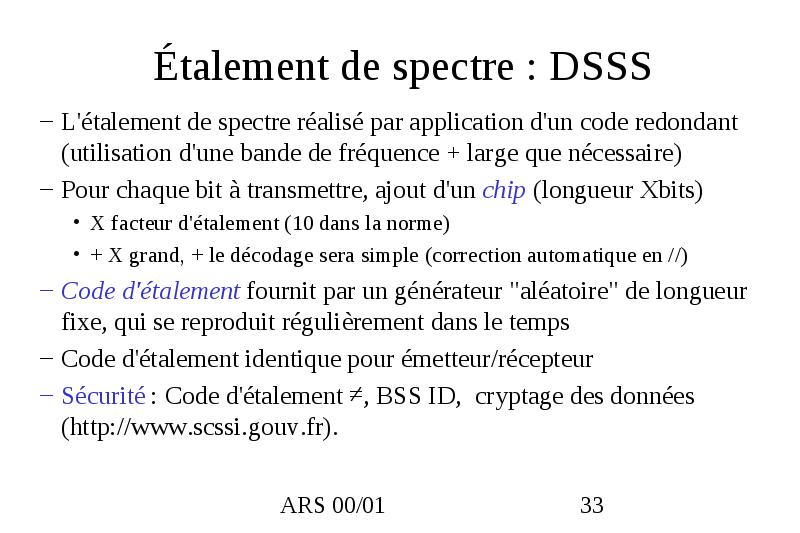

Étalement de spectre : DSSS



Étalement de spectre : DSSS



Étalement de spectre : Comparatif



Roaming (Errance)

  • Technique issue du monde GSM

  • Roaming : permet d'être toujours joignable par le réseau et réciproquement (AP <-> mobile)

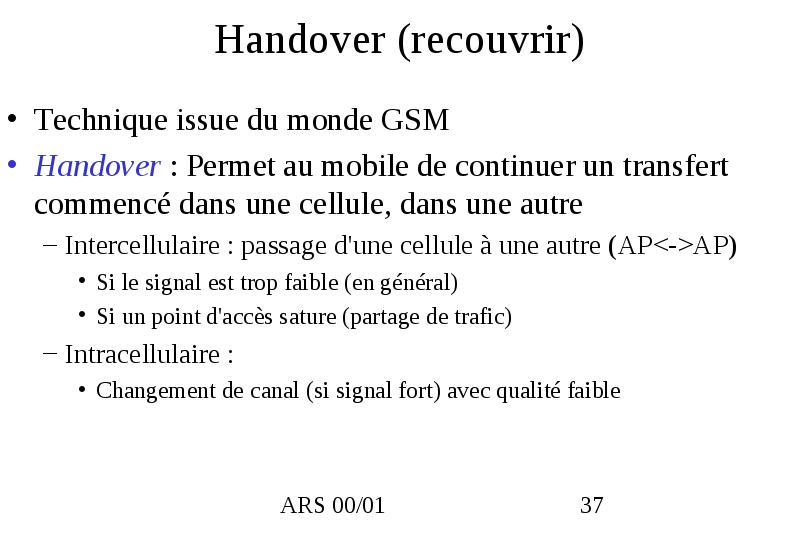

Handover (recouvrir)

  • Technique issue du monde GSM

  • Handover : Permet au mobile de continuer un transfert commencé dans une cellule, dans une autre

    • Intercellulaire : passage d'une cellule à une autre (AP<->AP)
      • Si le signal est trop faible (en général)
      • Si un point d'accès sature (partage de trafic)
    • Intracellulaire :
      • Changement de canal (si signal fort) avec qualité faible


Ondes lumineuses : Infrarouge

  • Peu utilisées dans dans les réseaux sans fils

  • Portée faible, mais "confidentialité"

  • Plage 870/950 nm

  • Débit 1Mb/s

  • Puissance : 2W

  • Transmission synchrone ou asynchrone

  • Normalisé IEEE 802.11

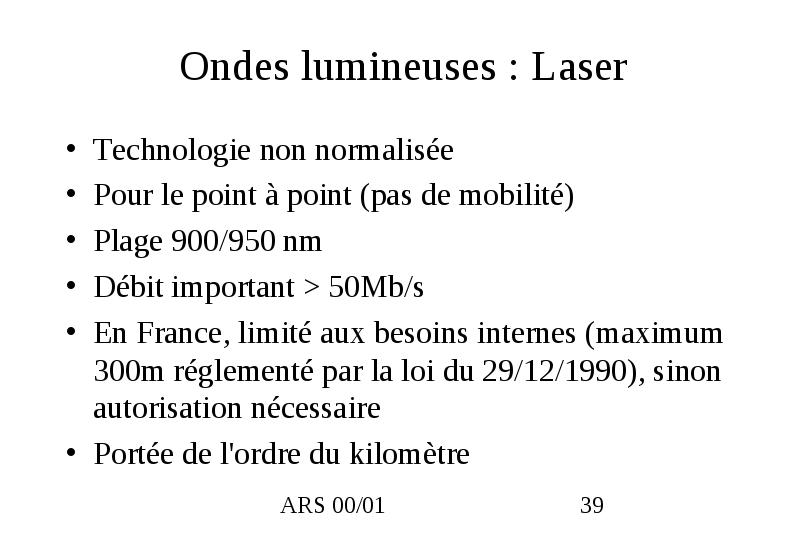

Ondes lumineuses : Laser

  • Technologie non normalisée

  • Pour le point à point (pas de mobilité)

  • Plage 900/950 nm

  • Débit important > 50Mb/s

  • En France, limité aux besoins internes (maximum 300m réglementé par la loi du 29/12/1990), sinon autorisation nécessaire

  • Portée de l'ordre du kilomètre

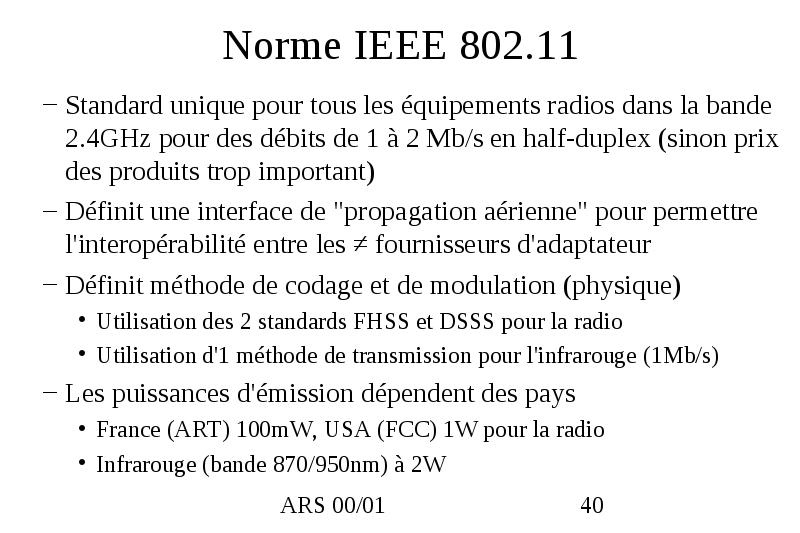

Norme IEEE 802.11

    • Standard unique pour tous les équipements radios dans la bande 2.4GHz pour des débits de 1 à 2 Mb/s en half-duplex (sinon prix des produits trop important)
    • Définit une interface de "propagation aérienne" pour permettre l'interopérabilité entre les ≠ fournisseurs d'adaptateur
    • Définit méthode de codage et de modulation (physique)
      • Utilisation des 2 standards FHSS et DSSS pour la radio
      • Utilisation d'1 méthode de transmission pour l'infrarouge (1Mb/s)
    • Les puissances d'émission dépendent des pays
      • France (ART) 100mW, USA (FCC) 1W pour la radio
      • Infrarouge (bande 870/950nm) à 2W


Norme IEEE 802.11

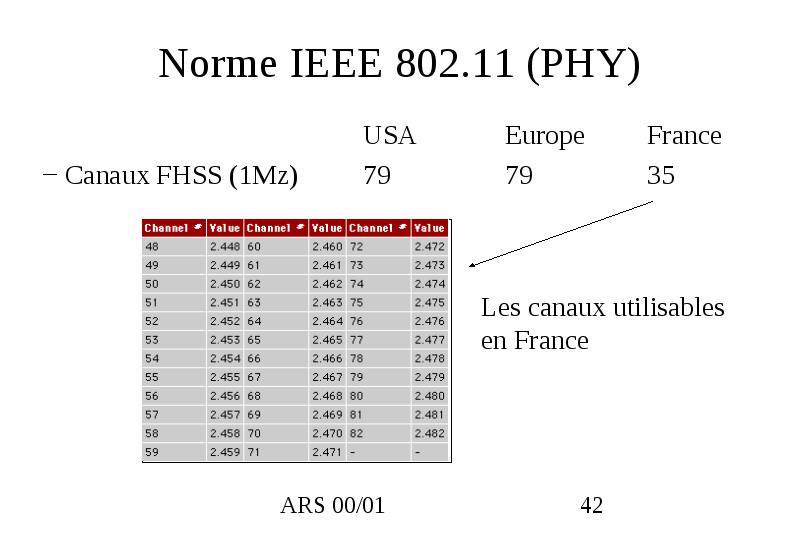

Norme IEEE 802.11 (PHY)

    • USA Europe France
    • Canaux FHSS (1Mz) 79 79 35

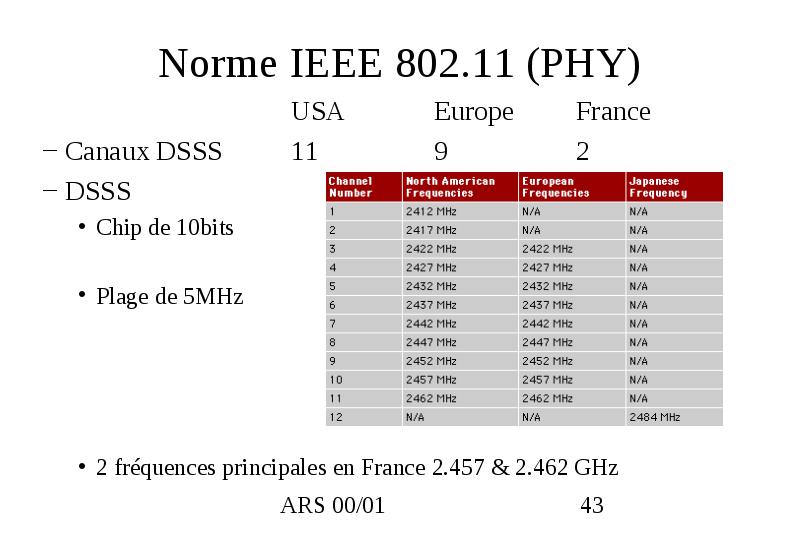

Norme IEEE 802.11 (PHY)

    • USA Europe France
    • Canaux DSSS 11 9 2
    • DSSS
      • Chip de 10bits
      • Plage de 5MHz
      • 2 fréquences principales en France 2.457 & 2.462 GHz

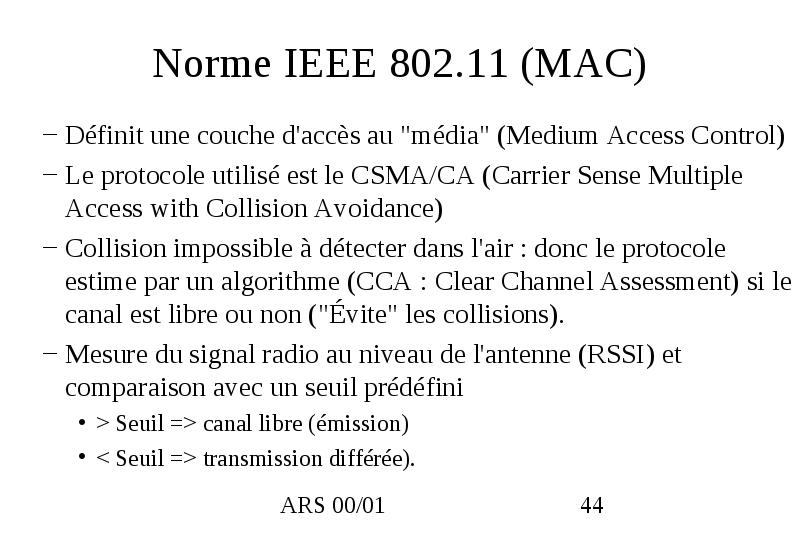

Norme IEEE 802.11 (MAC)

    • Définit une couche d'accès au "média" (Medium Access Control)
    • Le protocole utilisé est le CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance)
    • Collision impossible à détecter dans l'air : donc le protocole estime par un algorithme (CCA : Clear Channel Assessment) si le canal est libre ou non ("Évite" les collisions).
    • Mesure du signal radio au niveau de l'antenne (RSSI) et comparaison avec un seuil prédéfini
      • > Seuil => canal libre (émission)
      • < Seuil => transmission différée).

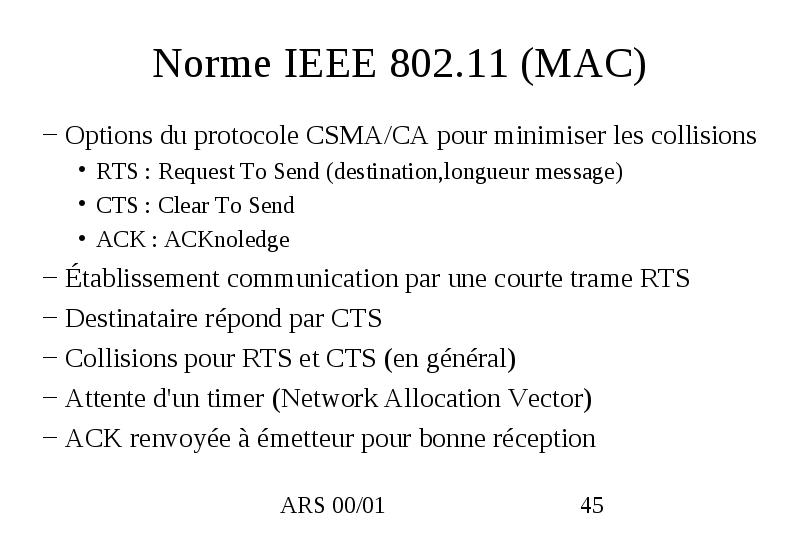

Norme IEEE 802.11 (MAC)

    • Options du protocole CSMA/CA pour minimiser les collisions
      • RTS : Request To Send (destination,longueur message)
      • CTS : Clear To Send
      • ACK : ACKnoledge
    • Établissement communication par une courte trame RTS
    • Destinataire répond par CTS
    • Collisions pour RTS et CTS (en général)
    • Attente d'un timer (Network Allocation Vector)
    • ACK renvoyée à émetteur pour bonne réception


Norme IEEE 802.11 (MAC)

  • Nœud caché : problème le + plus fréquent

    • peut perturber 40% ou plus de communications dans un environnement local très chargé.
    • Survient quand une station ne peut plus en joindre une autre => le canal est il occupé ?
    • A&B peuvent communiquer, mais pas A&C => état liaison A&C inconnu
    • A&C peuvent essayer de joindre B en même temps, d'où collision => Utilisation des trames RTS, CTS et ACK pour prévenir de telles perturbations.

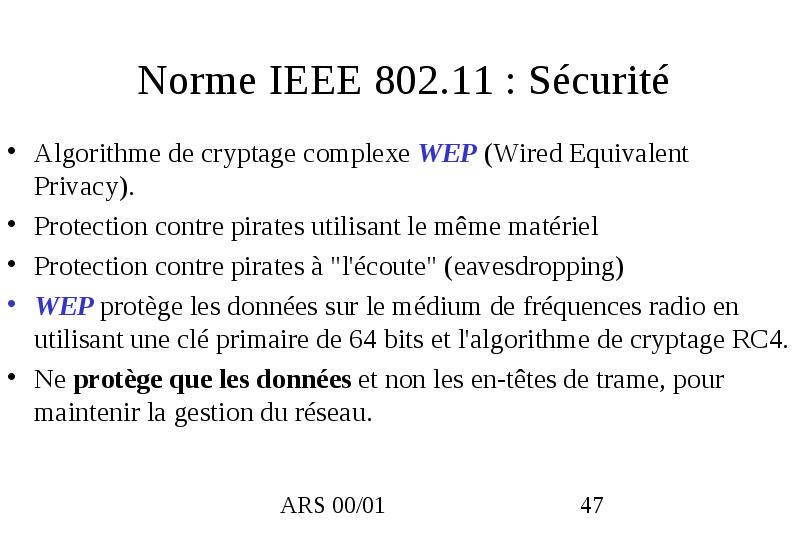

Norme IEEE 802.11 : Sécurité

  • Algorithme de cryptage complexe WEP (Wired Equivalent Privacy).

  • Protection contre pirates utilisant le même matériel

  • Protection contre pirates à "l'écoute" (eavesdropping)

  • WEP protège les données sur le médium de fréquences radio en utilisant une clé primaire de 64 bits et l'algorithme de cryptage RC4.

  • Ne protège que les données et non les en-têtes de trame, pour maintenir la gestion du réseau.

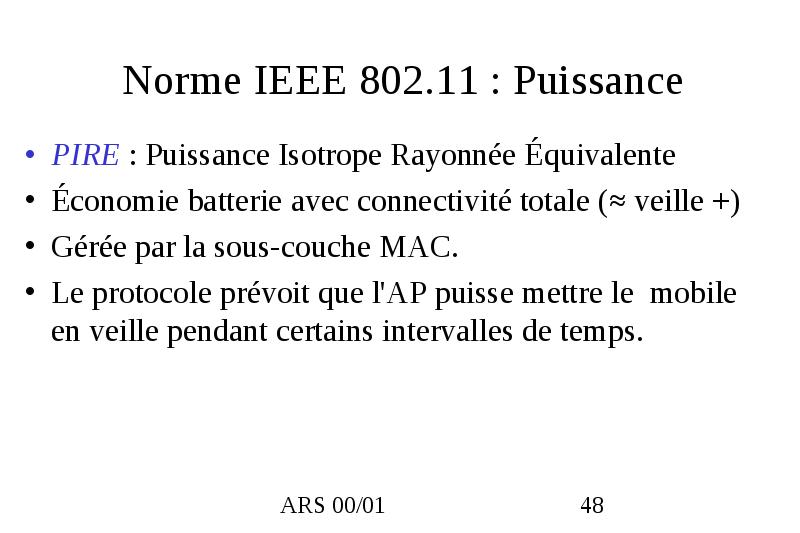

Norme IEEE 802.11 : Puissance

  • PIRE : Puissance Isotrope Rayonnée Équivalente

  • Économie batterie avec connectivité totale (≈ veille +)

  • Gérée par la sous-couche MAC.

  • Le protocole prévoit que l'AP puisse mettre le mobile en veille pendant certains intervalles de temps.

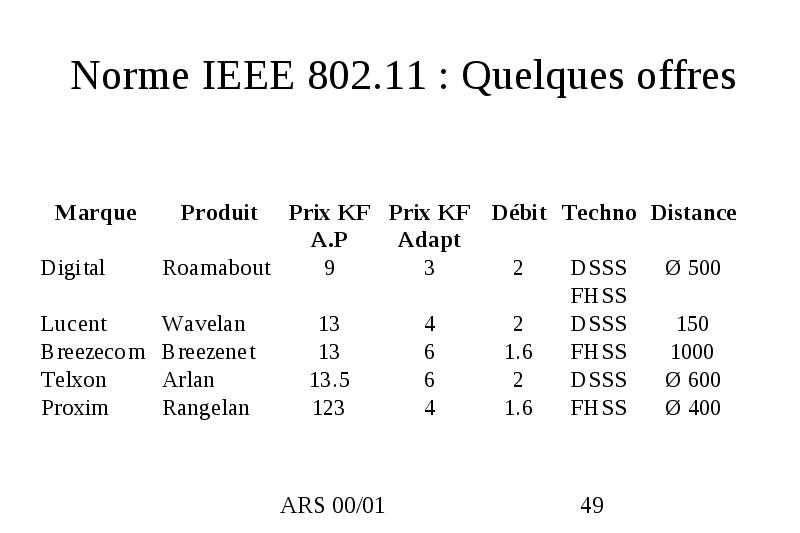

Norme IEEE 802.11 : Quelques offres

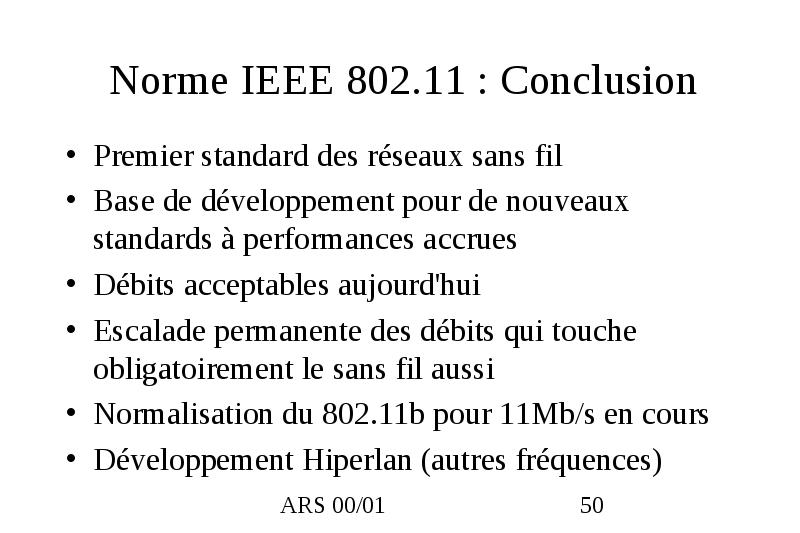

Norme IEEE 802.11 : Conclusion

  • Premier standard des réseaux sans fil

  • Base de développement pour de nouveaux standards à performances accrues

  • Débits acceptables aujourd'hui

  • Escalade permanente des débits qui touche obligatoirement le sans fil aussi

  • Normalisation du 802.11b pour 11Mb/s en cours

  • Développement Hiperlan (autres fréquences)



IAPP : Inter-Access Point Protocol

  • Développements de Aironet, Lucent et Digital

  • Complète IEEE 802.11 qui couvre seulement l'interface "propagation aérienne" - station à point d'accès

  • Spécifie l'interconnexion d'AP d'origine différente

    • Permet le "roaming" entre ces AP
  • IEEE 802.11 : Protocole aérien normalisé

    • Interopérabilité entre ≠ types de mobiles vers un même AP
  • IAPP : Protocole entre AP

    • Standard IAPP : AP d'origine ≠ dans même LAN
    • Spécifications disponibles pour fournisseurs désirant l'implémenter

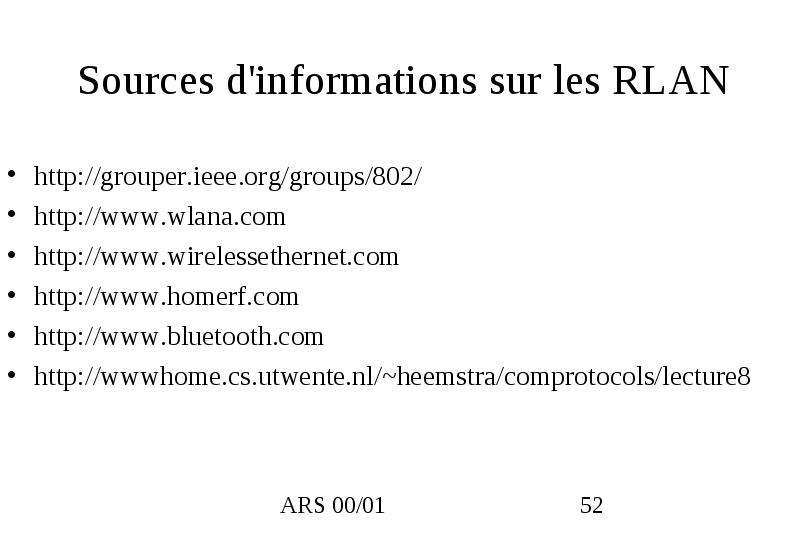

Sources d'informations sur les RLAN

  • http://grouper.ieee.org/groups/802/

  • http://www.wlana.com

  • http://www.wirelessethernet.com

  • http://www.homerf.com

  • http://www.bluetooth.com

  • http://wwwhome.cs.utwente.nl/~heemstra/comprotocols/lecture8



Démonstration

  • Matériel Breezecom (Achat 03/1999)

    • WB-10DF 17kF HT Pont radio
    • AP-10DF 12kF HT Point d'accès
    • SA-40DF 10kF Adaptateur 4 stations
    • OMNI2 0.5kF Antenne externe
  • FHSS propriétaire jusqu'à 3Mb/s

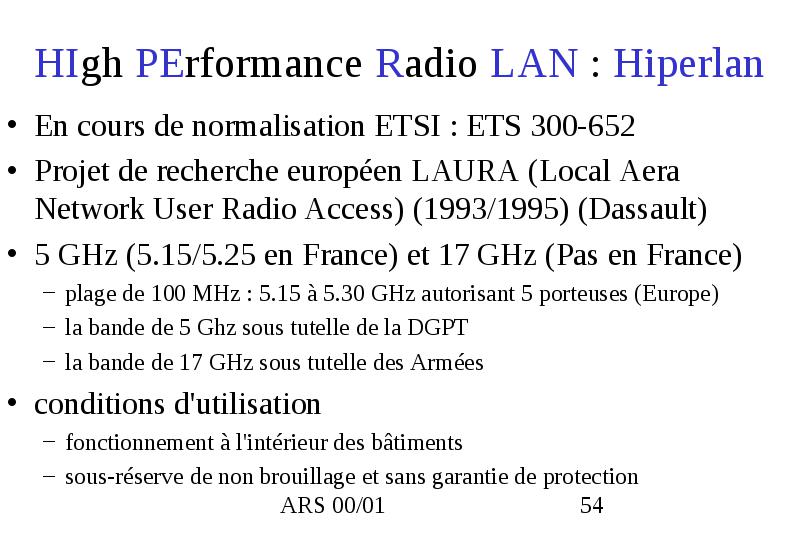

HIgh PErformance Radio LAN : Hiperlan

  • En cours de normalisation ETSI : ETS 300-652

  • Projet de recherche européen LAURA (Local Aera Network User Radio Access) (1993/1995) (Dassault)

  • 5 GHz (5.15/5.25 en France) et 17 GHz (Pas en France)

    • plage de 100 MHz : 5.15 à 5.30 GHz autorisant 5 porteuses (Europe)
    • la bande de 5 Ghz sous tutelle de la DGPT
    • la bande de 17 GHz sous tutelle des Armées
  • conditions d'utilisation

    • fonctionnement à l'intérieur des bâtiments
    • sous-réserve de non brouillage et sans garantie de protection

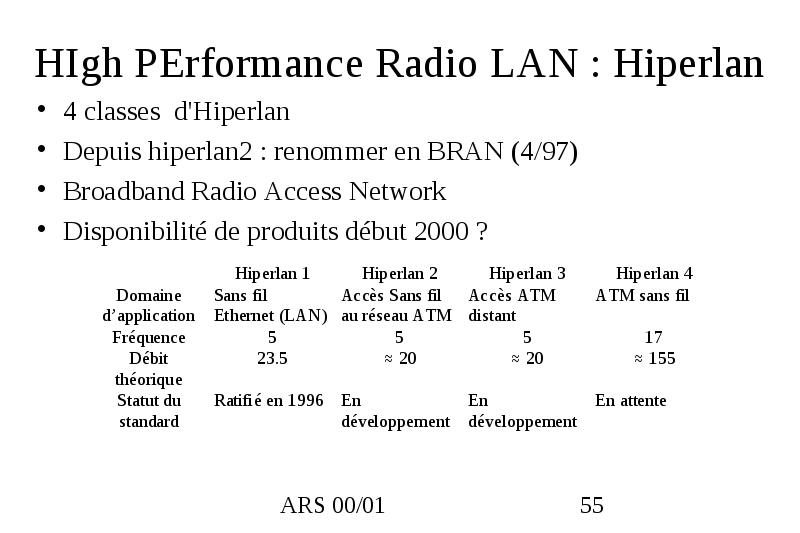

HIgh PErformance Radio LAN : Hiperlan

  • 4 classes d'Hiperlan

  • Depuis hiperlan2 : renommer en BRAN (4/97)

  • Broadband Radio Access Network

  • Disponibilité de produits début 2000 ?



Technologies du sans fil : Hiperlan

  • Hiperlan + complexe que 802.11

  • Distance entre 2 postes : 50 m (avec qualité optimale)

  • Vitesse de déplacement des mobiles : 5 à 10 Km/h

  • Débit utile au niveau MAC : 10 à 20 Mb/s

  • Gestion réseau répartie & automatique (Intraforwarding)

    • pas de station de base (option) pour mise en place rapide
    • fonctions d'administration intégrées (MIB, ...)
  • Options

    • cryptage des données, service d'authentification, ...

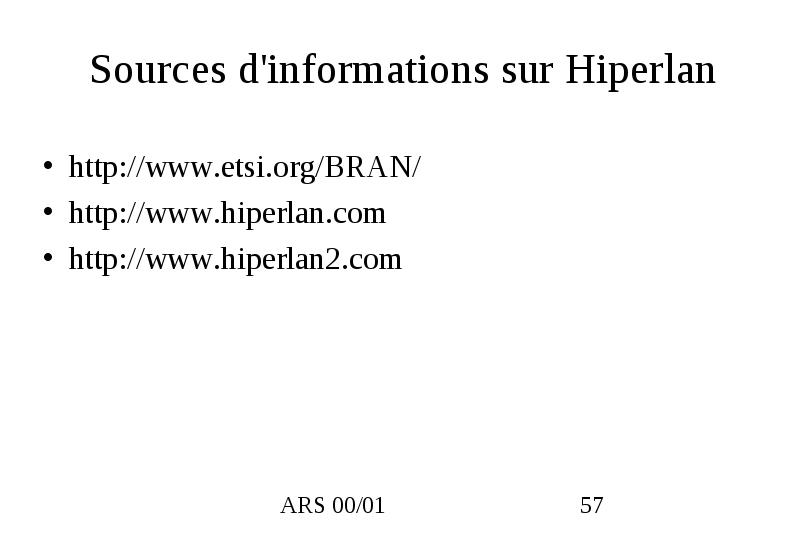

Sources d'informations sur Hiperlan

  • http://www.etsi.org/BRAN/

  • http://www.hiperlan.com

  • http://www.hiperlan2.com



Interconnexion de réseaux Faisceau hertzien

  • Débits importants sur des longues distances

    • 34 Mbps sur plusieurs km, 2 Mbps jusqu'à 70 km.
  • Spectre de fréquence : 2.4 GHz à 50 GHz

  • 23 & 38 GHz : directivité importante (réseau urbain)

  • Exemples offres :

  • Couche physique : l'air (vitesse ≈ 300 000 km/s)

    • milieu inhomogène : perturbations faibles sur courtes distances (pluie, brouillard pénalisant sur les longues distances)
  • Modulation de fréquence (FSK)

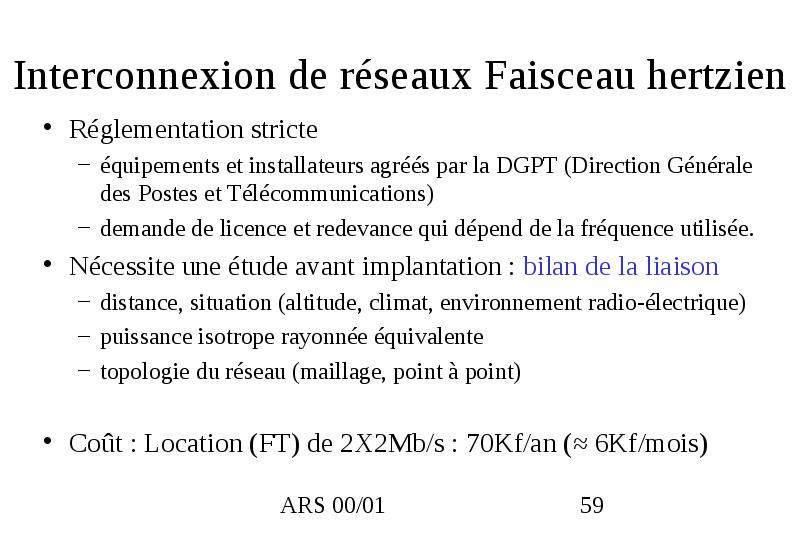

Interconnexion de réseaux Faisceau hertzien

  • Réglementation stricte

    • équipements et installateurs agréés par la DGPT (Direction Générale des Postes et Télécommunications)
    • demande de licence et redevance qui dépend de la fréquence utilisée.
  • Nécessite une étude avant implantation : bilan de la liaison

    • distance, situation (altitude, climat, environnement radio-électrique)
    • puissance isotrope rayonnée équivalente
    • topologie du réseau (maillage, point à point)
  • Coût : Location (FT) de 2X2Mb/s : 70Kf/an (≈ 6Kf/mois)

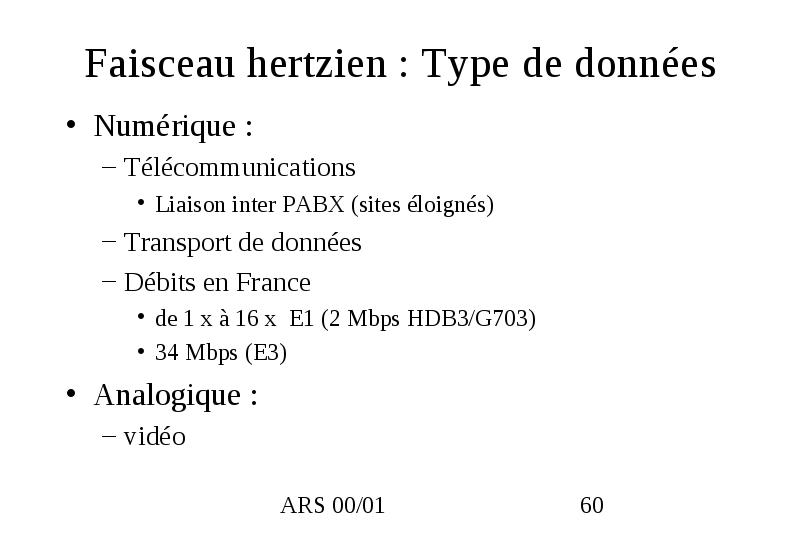

Faisceau hertzien : Type de données

  • Numérique :

    • Télécommunications
      • Liaison inter PABX (sites éloignés)
    • Transport de données
    • Débits en France
      • de 1 x à 16 x E1 (2 Mbps HDB3/G703)
      • 34 Mbps (E3)
  • Analogique :

    • vidéo

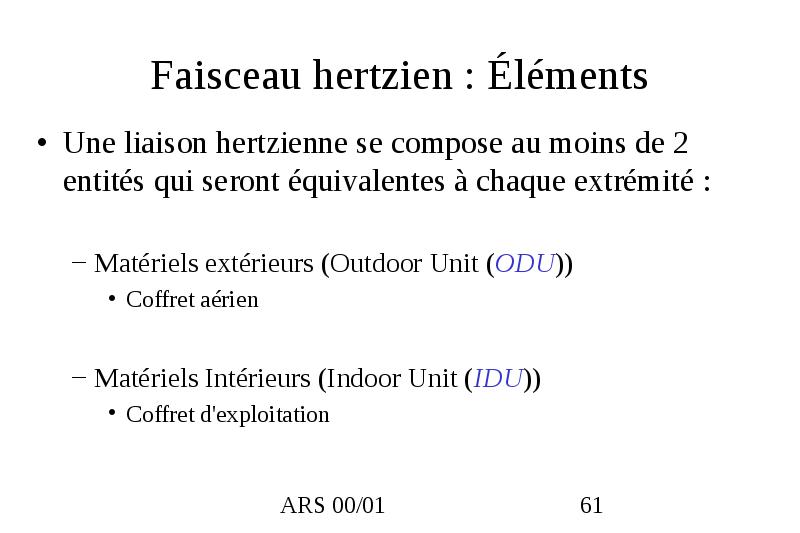

Faisceau hertzien : Éléments

  • Une liaison hertzienne se compose au moins de 2 entités qui seront équivalentes à chaque extrémité :

    • Matériels extérieurs (Outdoor Unit (ODU))
      • Coffret aérien
    • Matériels Intérieurs (Indoor Unit (IDU))
      • Coffret d'exploitation

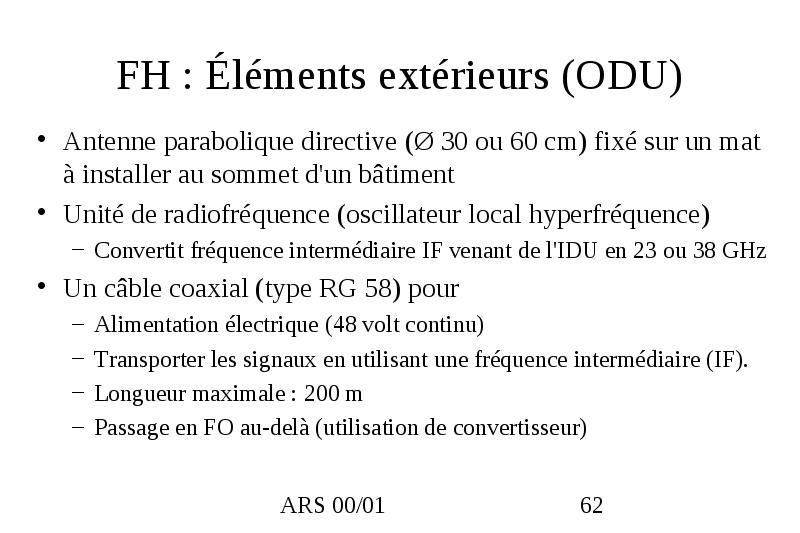

FH : Éléments extérieurs (ODU)

  • Antenne parabolique directive (Ø 30 ou 60 cm) fixé sur un mat à installer au sommet d'un bâtiment

  • Unité de radiofréquence (oscillateur local hyperfréquence)

    • Convertit fréquence intermédiaire IF venant de l'IDU en 23 ou 38 GHz
  • Un câble coaxial (type RG 58) pour

    • Alimentation électrique (48 volt continu)
    • Transporter les signaux en utilisant une fréquence intermédiaire (IF).
    • Longueur maximale : 200 m
    • Passage en FO au-delà (utilisation de convertisseur)

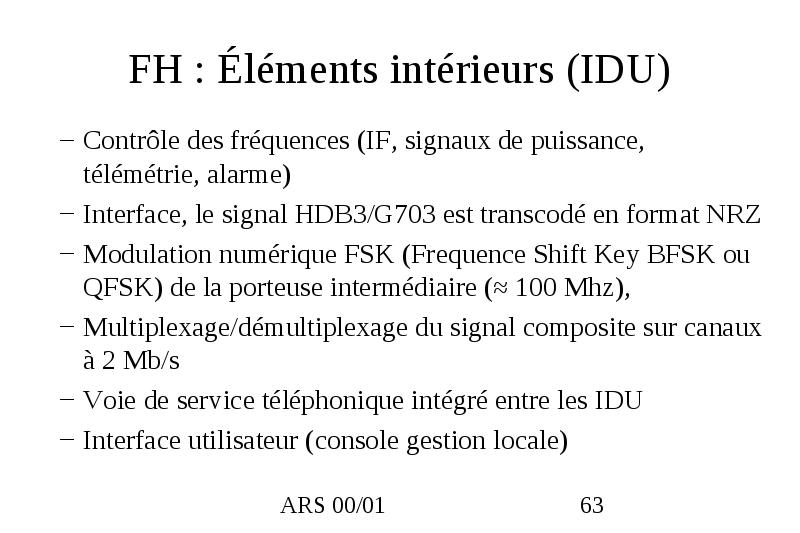

FH : Éléments intérieurs (IDU)

    • Contrôle des fréquences (IF, signaux de puissance, télémétrie, alarme)
    • Interface, le signal HDB3/G703 est transcodé en format NRZ
    • Modulation numérique FSK (Frequence Shift Key BFSK ou QFSK) de la porteuse intermédiaire (≈ 100 Mhz),
    • Multiplexage/démultiplexage du signal composite sur canaux à 2 Mb/s
    • Voie de service téléphonique intégré entre les IDU
    • Interface utilisateur (console gestion locale)

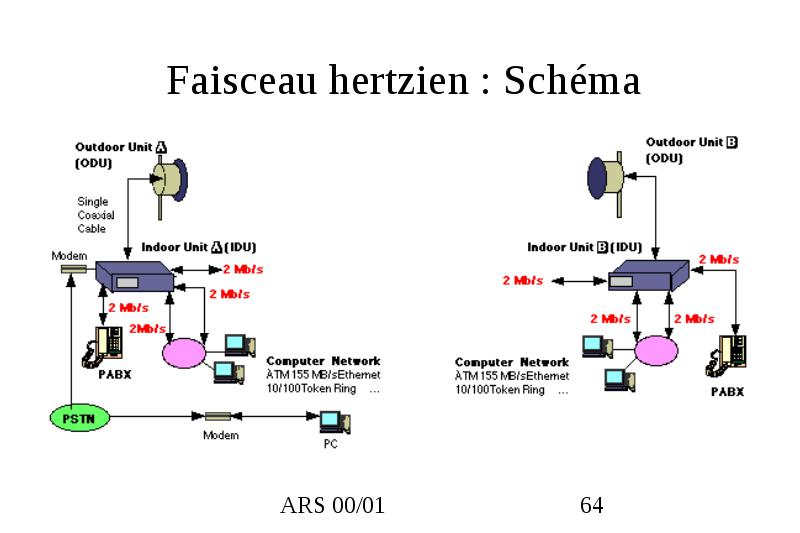

Faisceau hertzien : Schéma

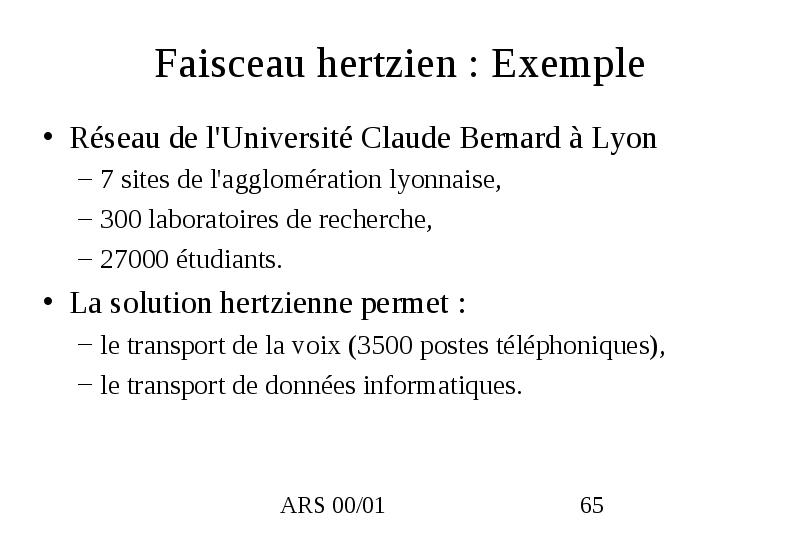

Faisceau hertzien : Exemple

  • Réseau de l'Université Claude Bernard à Lyon

    • 7 sites de l'agglomération lyonnaise,
    • 300 laboratoires de recherche,
    • 27000 étudiants.
  • La solution hertzienne permet :

    • le transport de la voix (3500 postes téléphoniques),
    • le transport de données informatiques.


Faisceau hertzien : Exemple



Interconnexion de réseaux Services satellites

  • Histoire + récente : 1er satellite 04/10/1957 (ex URSS)

  • Réseaux informatiques limités aux zones urbaines (pays industrialisés)

  • Besoin de communiquer avec des sites non atteignables simplement par des réseaux terrestres.

  • Applications de diffusion : Enseignement, TV ou programme "on demand"

  • Applications pour postes mobiles : bateaux, avions, camions ...

  • Technologie identique pour chaque site indépendamment de la situation géographique

  • Construire de grands réseaux de plus de 1000 sites dispersés pour les grandes multinationales.

  • Redondance possible garantissant un réseau disponible à 100%

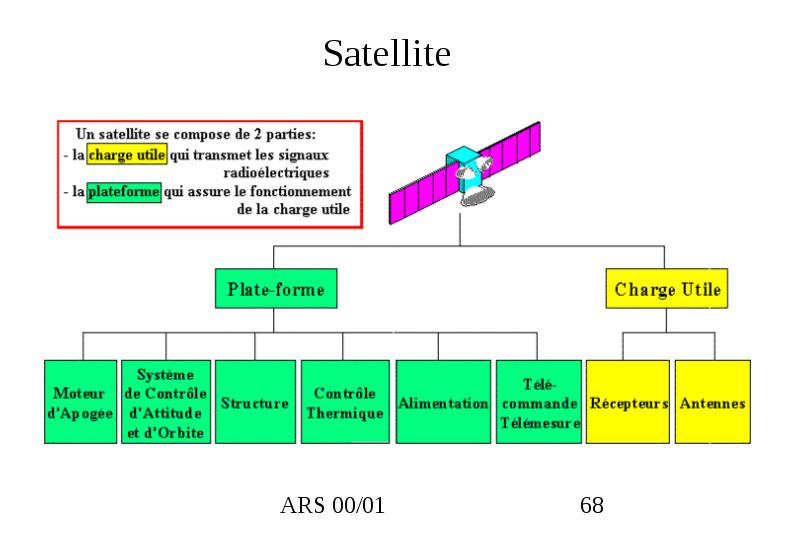

Satellite



Les ≠ satellites

  • Fonction de leur orbite terrestre

    • GEO : Geostationary Earth Orbit
    • MEO : Middle Earth Orbit
    • LEO : Low Earth Orbit

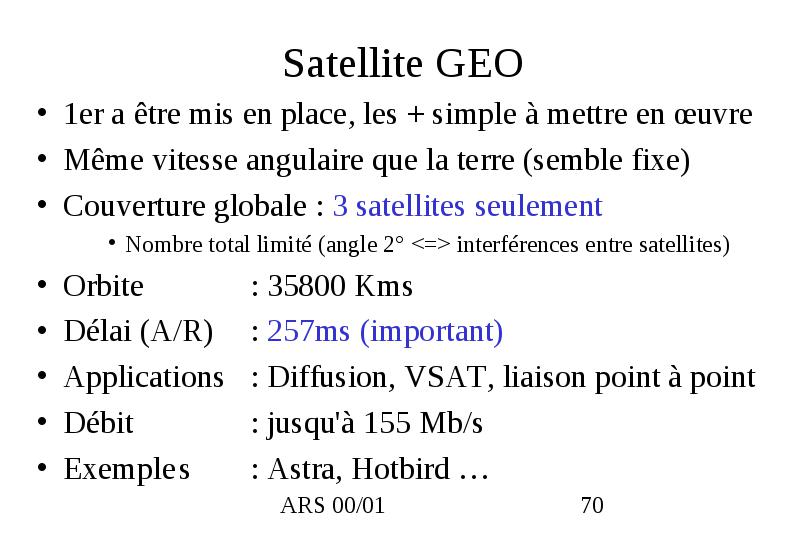

Satellite GEO

  • 1er a être mis en place, les + simple à mettre en œuvre

  • Même vitesse angulaire que la terre (semble fixe)

  • Couverture globale : 3 satellites seulement

      • Nombre total limité (angle 2° <=> interférences entre satellites)
  • Orbite : 35800 Kms

  • Délai (A/R) : 257ms (important)

  • Applications : Diffusion, VSAT, liaison point à point

  • Débit : jusqu'à 155 Mb/s

  • Exemple s : Astra, Hotbird …

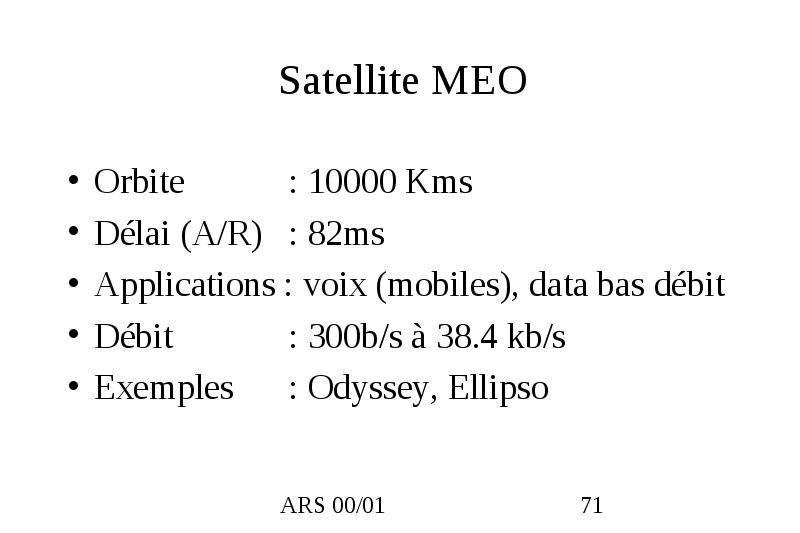

Satellite MEO

  • Orbite : 10000 Kms

  • Délai (A/R) : 82ms

  • Applications : voix (mobiles), data bas débit

  • Débit : 300b/s à 38.4 kb/s

  • Exemples : Odyssey, Ellipso

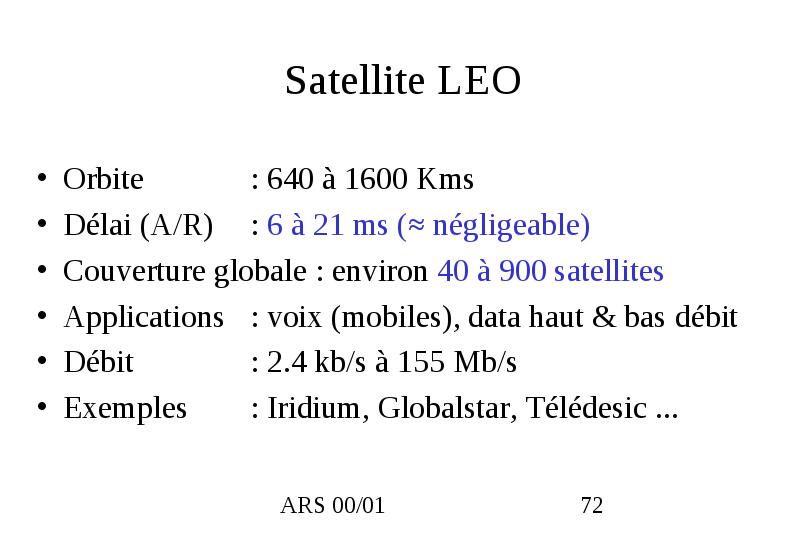

Satellite LEO

  • Orbite : 640 à 1600 Kms

  • Délai (A/R) : 6 à 21 ms (≈ négligeable)

  • Couverture globale : environ 40 à 900 satellites

  • Applications : voix (mobiles), data haut & bas débit

  • Débit : 2.4 kb/s à 155 Mb/s

  • Exemples : Iridium, Globalstar, Télédesic ...



Offres Services satellites GEO

  • Actuellement : Comsat, Hughes, MCI, Orion, Panamsat ...

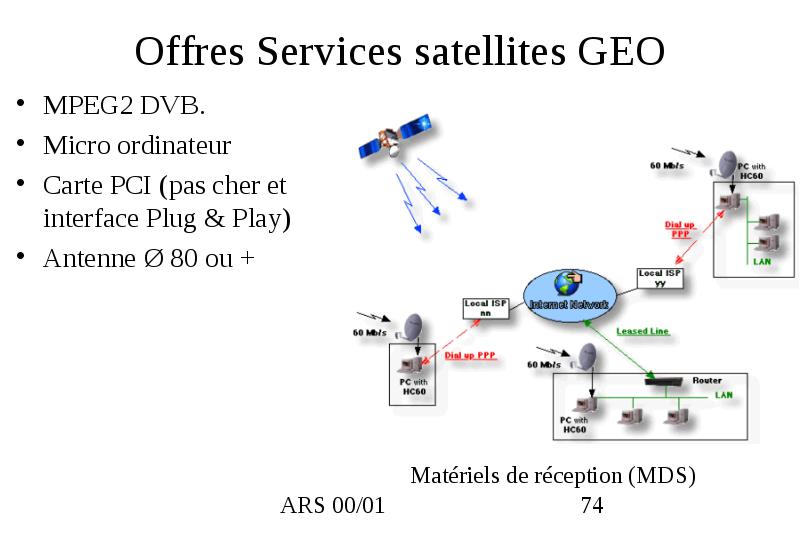

Offres Services satellites GEO

  • MPEG2 DVB.

  • Micro ordinateur

  • Carte PCI (pas cher et interface Plug & Play)

  • Antenne Ø 80 ou +

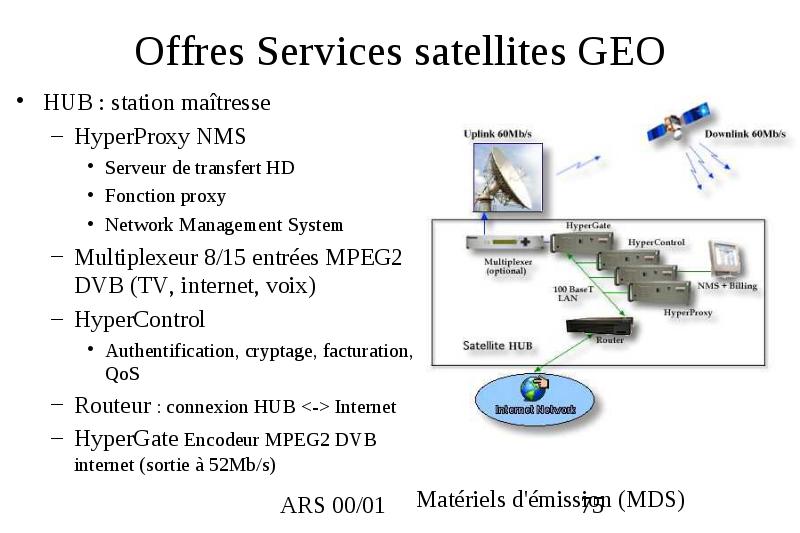

Offres Services satellites GEO

  • HUB : station maîtresse

    • HyperProxy NMS
      • Serveur de transfert HD
      • Fonction proxy
      • Network Management System
    • Multiplexeur 8/15 entrées MPEG2 DVB (TV, internet, voix)
    • HyperControl
      • Authentification, cryptage, facturation, QoS
    • Routeur : connexion HUB <-> Internet
    • HyperGate Encodeur MPEG2 DVB internet (sortie à 52Mb/s)

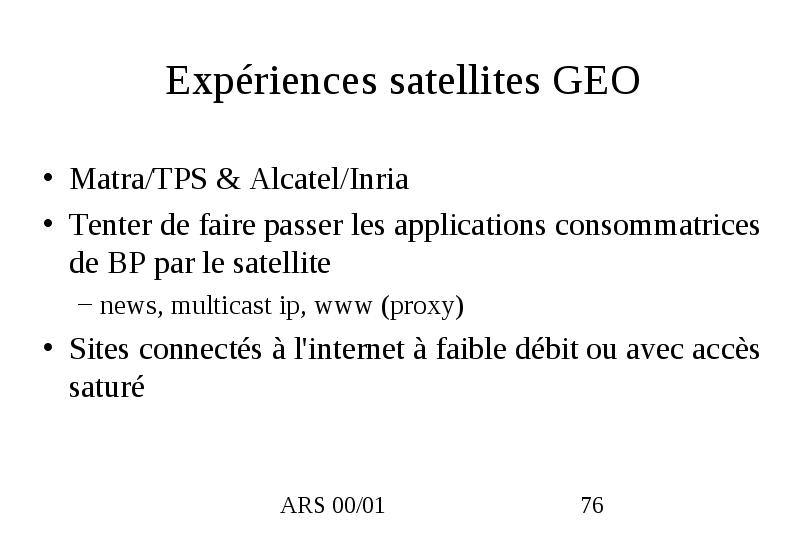

Expériences satellites GEO

  • Matra/TPS & Alcatel/Inria

  • Tenter de faire passer les applications consommatrices de BP par le satellite

    • news, multicast ip, www (proxy)
  • Sites connectés à l'internet à faible débit ou avec accès saturé

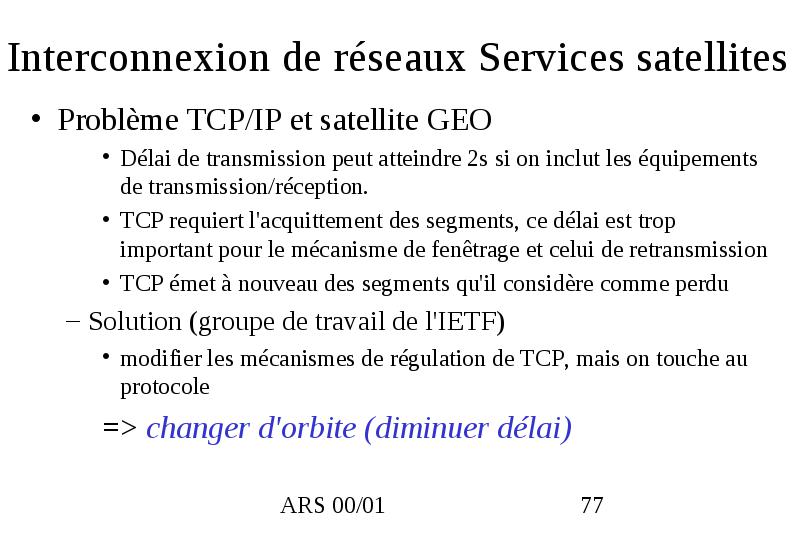

Interconnexion de réseaux Services satellites

  • Problème TCP/IP et satellite GEO

      • Délai de transmission peut atteindre 2s si on inclut les équipements de transmission/réception.
      • TCP requiert l'acquittement des segments, ce délai est trop important pour le mécanisme de fenêtrage et celui de retransmission
      • TCP émet à nouveau des segments qu'il considère comme perdu
    • Solution (groupe de travail de l'IETF)
      • modifier les mécanismes de régulation de TCP, mais on touche au protocole
      • => changer d'orbite (diminuer délai)

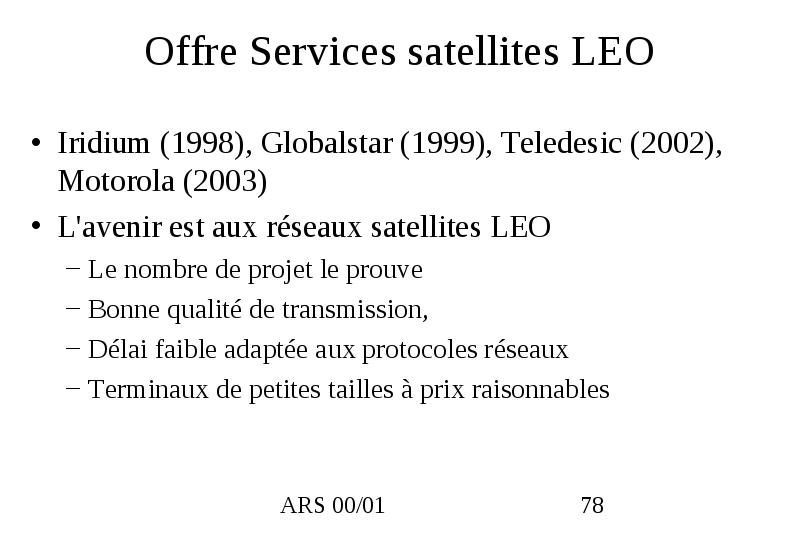

Offre Services satellites LEO

  • Iridium (1998), Globalstar (1999), Teledesic (2002), Motorola (2003)

  • L'avenir est aux réseaux satellites LEO

    • Le nombre de projet le prouve
    • Bonne qualité de transmission,
    • Délai faible adaptée aux protocoles réseaux
    • Terminaux de petites tailles à prix raisonnables

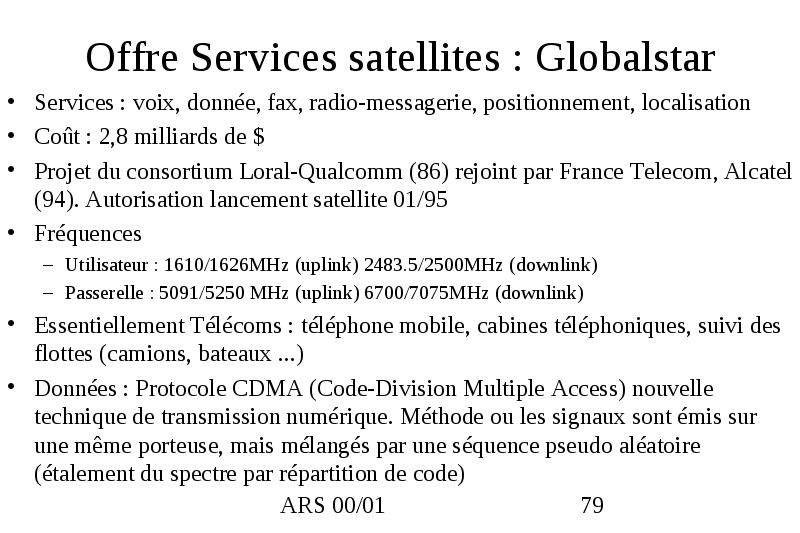

Offre Services satellites : Globalstar

  • Services : voix, donnée, fax, radio-messagerie, positionnement, localisation

  • Coût : 2,8 milliards de $

  • Projet du consortium Loral-Qualcomm (86) rejoint par France Telecom, Alcatel (94). Autorisation lancement satellite 01/95

  • Fréquences

    • Utilisateur : 1610/1626MHz (uplink) 2483.5/2500MHz (downlink)
    • Passerelle : 5091/5250 MHz (uplink) 6700/7075MHz (downlink)
  • Essentiellement Télécoms : téléphone mobile, cabines téléphoniques, suivi des flottes (camions, bateaux ...)

  • Données : Protocole CDMA (Code-Division Multiple Access) nouvelle technique de transmission numérique. Méthode ou les signaux sont émis sur une même porteuse, mais mélangés par une séquence pseudo aléatoire (étalement du spectre par répartition de code)



Offre Services satellites : Globalstar

  • Lancement débute début 97

    • Lanceurs américains, russes et chinois.
  • Ouverture du service en 1998

    • 24 premiers satellites (Couverture US)
    • 24 derniers satellites pour fin 1999
  • 48 satellites (8,5m x 2 m) de type Big LEO (orbite : 1400 Kms) (7.5ans)

    • tour de la terre en 114', inclinaison de 52° par rapport à l'équateur,
    • couverture de la planète sauf les pôles,
    • un point au sol est vu par plusieurs satellites (maximum 5).
  • station terrestre avec un rayon d'action de 900 à 1000 km

    • peut servir plusieurs pays


Offre Services satellites : Teledesic

  • Projet le + cher (9 milliards de $) Début vers 2004 ?

  • McCaw (leader GSM US) + Microsoft + Boeing (satellite & lanceur)

  • 840 satellites de type LEO (10 ans)

    • couverture de la planète sauf les pôles
  • Services : voix, donnée, fax, radio-messagerie, vidéo

  • Protocole : TDMA, (division de la BP en IT), FDMA (division de la BP en sous bande),

  • Débit : jusqu'à 2Mb/s (uplink) jusqu'à 64Mb/s (downlink)

  • Fréquence : 28.6/29.1 GHz (uplink) 18.8/19.3 GHz (downlink)

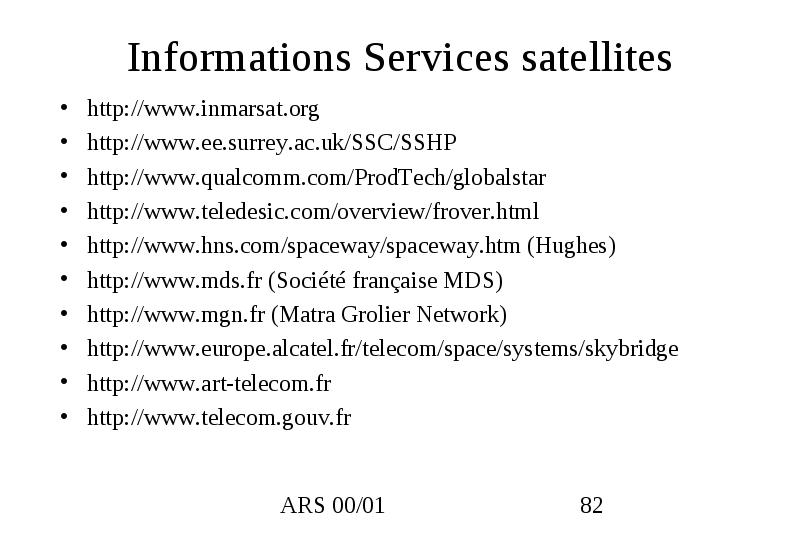

Informations Services satellites

  • http://www.inmarsat.org

  • http://www.ee.surrey.ac.uk/SSC/SSHP

  • http://www.qualcomm.com/ProdTech/globalstar

  • http://www.teledesic.com/overview/frover.html

  • http://www.hns.com/spaceway/spaceway.htm (Hughes)

  • http://www.mds.fr (Société française MDS)

  • http://www.mgn.fr (Matra Grolier Network)

  • http://www.europe.alcatel.fr/telecom/space/systems/skybridge

  • http://www.art-telecom.fr

  • http://www.telecom.gouv.fr



Yüklə 445 b.

Dostları ilə paylaş:




Verilənlər bazası müəlliflik hüququ ilə müdafiə olunur ©muhaz.org 2024
rəhbərliyinə müraciət

gir | qeydiyyatdan keç
    Ana səhifə


yükləyin
