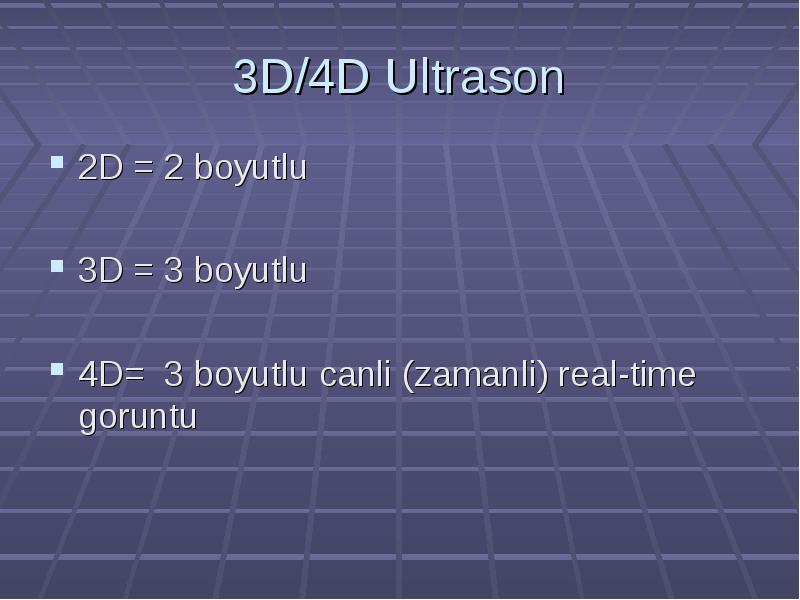

2D = 2 boyutlu

  • 2D = 2 boyutlu

  • 3D = 3 boyutlu

  • 4D= 3 boyutlu canli (zamanli) real-time goruntu

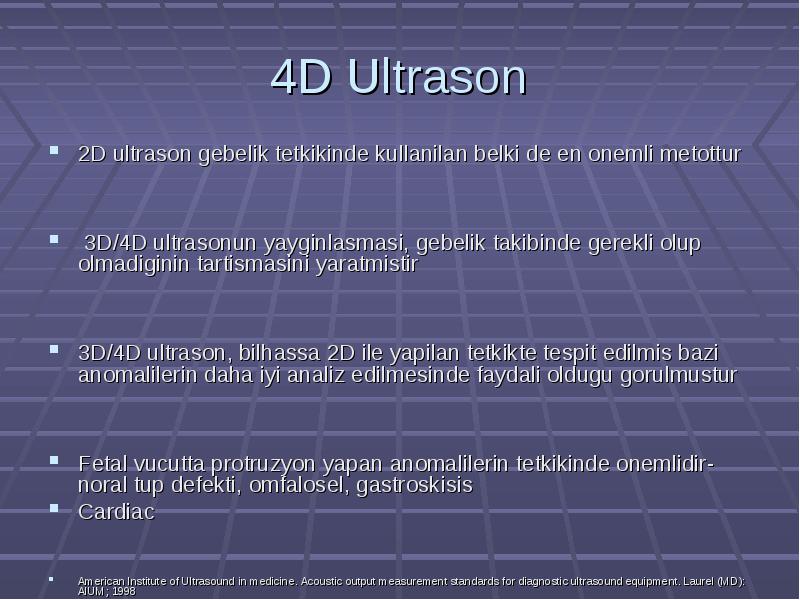

2D ultrason gebelik tetkikinde kullanilan belki de en onemli metottur

  • 2D ultrason gebelik tetkikinde kullanilan belki de en onemli metottur

  • 3D/4D ultrasonun yayginlasmasi, gebelik takibinde gerekli olup olmadiginin tartismasini yaratmistir

  • 3D/4D ultrason, bilhassa 2D ile yapilan tetkikte tespit edilmis bazi anomalilerin daha iyi analiz edilmesinde faydali oldugu gorulmustur

  • Fetal vucutta protruzyon yapan anomalilerin tetkikinde onemlidir- noral tup defekti, omfalosel, gastroskisis

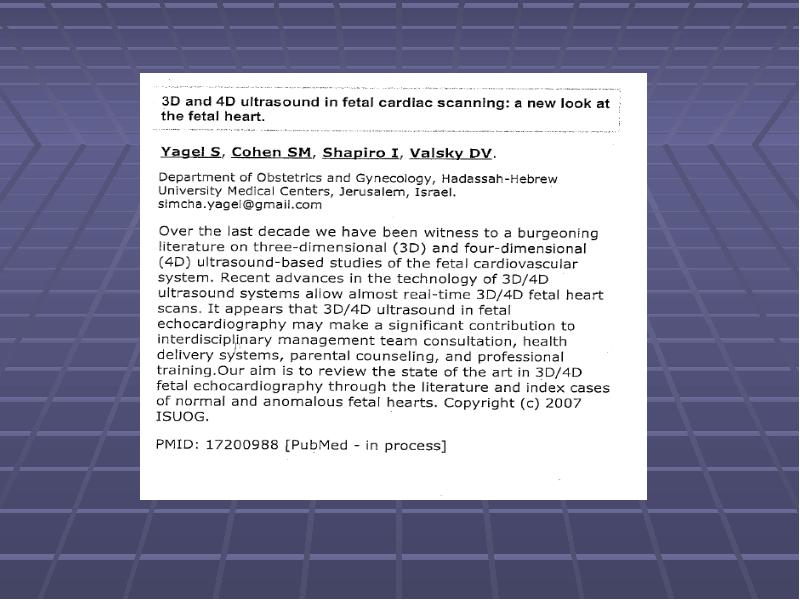

  • Cardiac

  • American Institute of Ultrasound in medicine. Acoustic output measurement standards for diagnostic ultrasound equipment. Laurel (MD): AIUM; 1998

  • .

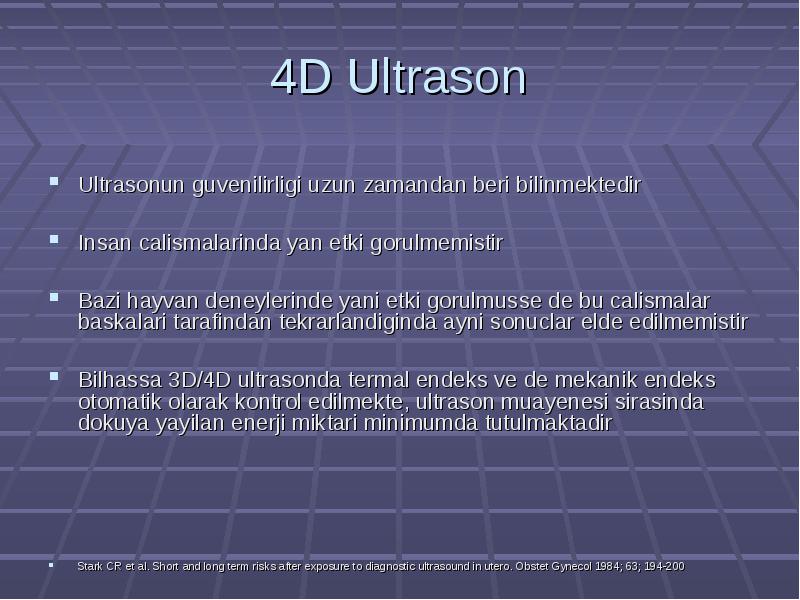

  • Ultrasonun guvenilirligi uzun zamandan beri bilinmektedir

  • Insan calismalarinda yan etki gorulmemistir

  • Bazi hayvan deneylerinde yani etki gorulmusse de bu calismalar baskalari tarafindan tekrarlandiginda ayni sonuclar elde edilmemistir

  • Bilhassa 3D/4D ultrasonda termal endeks ve de mekanik endeks otomatik olarak kontrol edilmekte, ultrason muayenesi sirasinda dokuya yayilan enerji miktari minimumda tutulmaktadir

  • Stark CR et al. Short and long term risks after exposure to diagnostic ultrasound in utero. Obstet Gynecol 1984; 63; 194-200

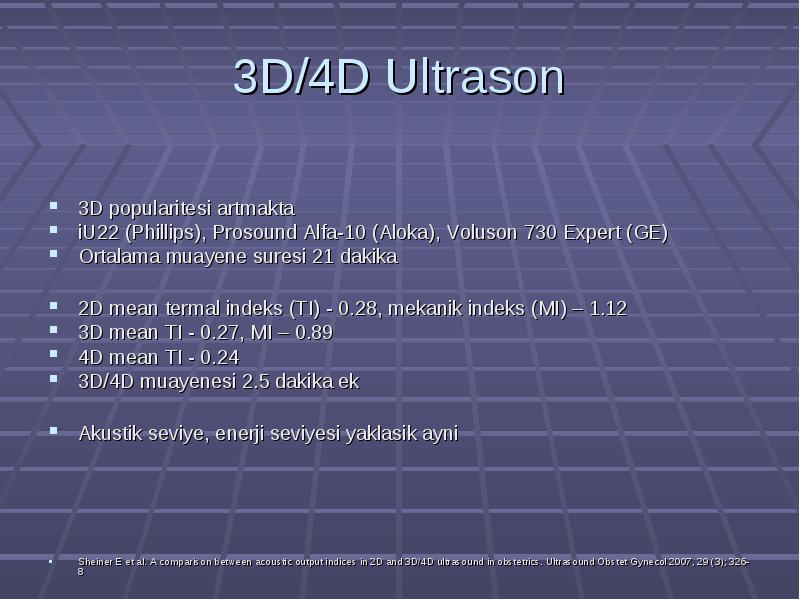

  • 3D popularitesi artmakta

  • iU22 (Phillips), Prosound Alfa-10 (Aloka), Voluson 730 Expert (GE)

  • Ortalama muayene suresi 21 dakika

  • 2D mean termal indeks (TI) - 0.28, mekanik indeks (MI) – 1.12

  • 3D mean TI - 0.27, MI – 0.89

  • 4D mean TI - 0.24

  • 3D/4D muayenesi 2.5 dakika ek

  • Akustik seviye, enerji seviyesi yaklasik ayni

  • Sheiner E et al. A comparison between acoustic output indices in 2D and 3D/4D ultrasound in obstetrics. Ultrasound Obstet Gynecol 2007, 29 (3); 326-8

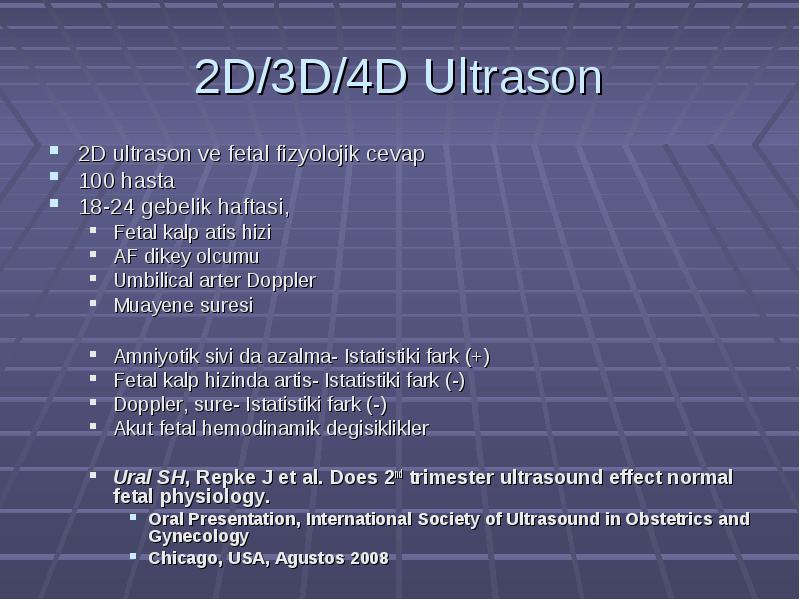

2D ultrason ve fetal fizyolojik cevap

  • 2D ultrason ve fetal fizyolojik cevap

  • 100 hasta

  • 18-24 gebelik haftasi,

    • Fetal kalp atis hizi
    • AF dikey olcumu
    • Umbilical arter Doppler
    • Muayene suresi
    • Amniyotik sivi da azalma- Istatistiki fark (+)
    • Fetal kalp hizinda artis- Istatistiki fark (-)
    • Doppler, sure- Istatistiki fark (-)
    • Akut fetal hemodinamik degisiklikler
    • Ural SH, Repke J et al. Does 2nd trimester ultrasound effect normal fetal physiology.
      • Oral Presentation, International Society of Ultrasound in Obstetrics and Gynecology
      • Chicago, USA, Agustos 2008


  • 3D/4D hakkinda tip literaturunde su ana kadar yayinlanmis 575+ makale/calisma var, 438+ tanesi sirf 3D/4D hakkinda

        • Yuz anomalileri
        • Noral tup defektleri
        • Iskelet anomalileri
        • Konjenital kalp defektleri
        • Intrakraniyel anomaliler
        • Davranis
  • Kurjak A et al. How useful is #d and 4D ultrasound in perinatal medicine. J Perinat Med 2007, 35 (1); 10-27

  • Martin J et al. Births; final data for 2002. Natl Vital Stat rep 2003, 52 (10):1-113

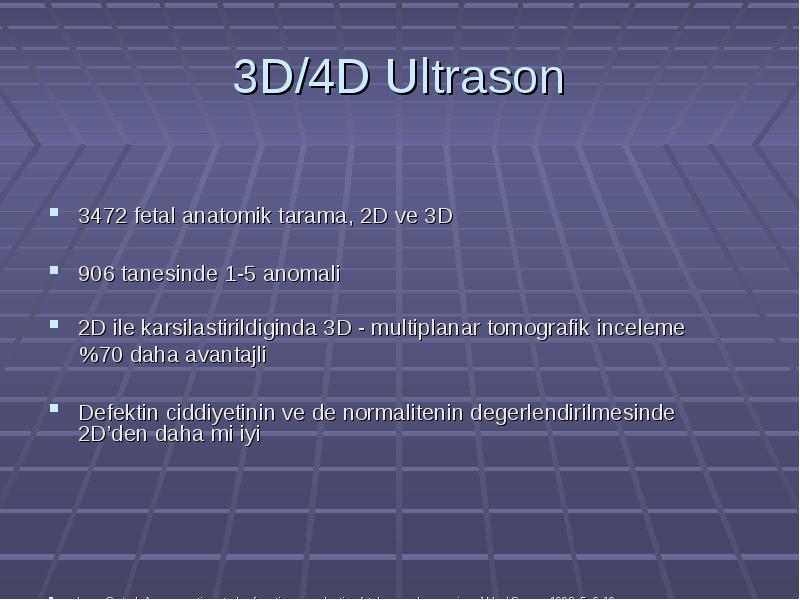

  • 3472 fetal anatomik tarama, 2D ve 3D

  • 906 tanesinde 1-5 anomali

  • 2D ile karsilastirildiginda 3D - multiplanar tomografik inceleme

  • %70 daha avantajli

  • Defektin ciddiyetinin ve de normalitenin degerlendirilmesinde 2D’den daha mi iyi

  • Long G et al. A comparative study of routine vs. selective fetal anomaly scanning. J Med Screen 1998; 5; 6-10

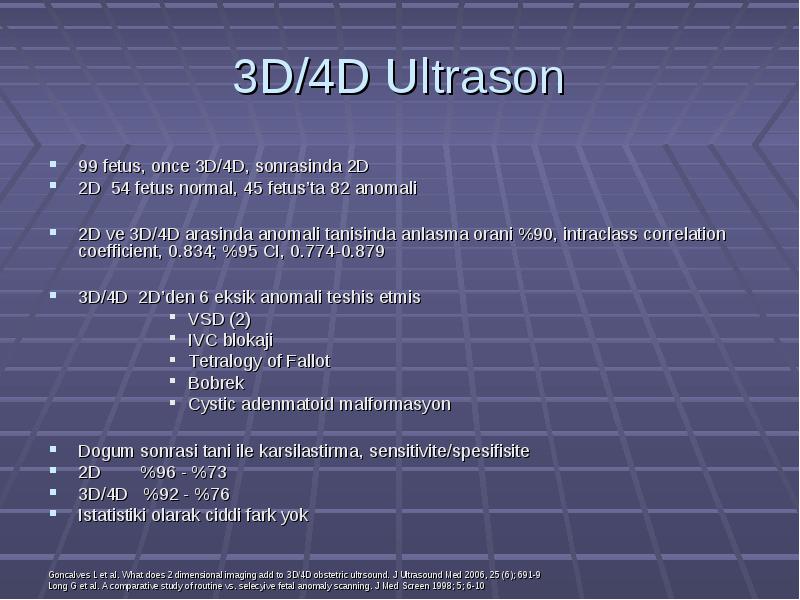

  • 99 fetus, once 3D/4D, sonrasinda 2D

  • 2D 54 fetus normal, 45 fetus’ta 82 anomali

  • 2D ve 3D/4D arasinda anomali tanisinda anlasma orani %90, intraclass correlation coefficient, 0.834; %95 CI, 0.774-0.879

  • 3D/4D 2D’den 6 eksik anomali teshis etmis

        • VSD (2)
        • IVC blokaji
        • Tetralogy of Fallot
        • Bobrek
        • Cystic adenmatoid malformasyon
  • Dogum sonrasi tani ile karsilastirma, sensitivite/spesifisite

  • 2D %96 - %73

  • 3D/4D %92 - %76

  • Istatistiki olarak ciddi fark yok

  • Goncalves L et al. What does 2 dimensional imaging add to 3D/4D obstetric ultrsound. J Ultrasound Med 2006, 25 (6); 691-9

  • Long G et al. A comparative study of routine vs. selecyive fetal anomaly scanning. J Med Screen 1998; 5; 6-10





13-34 gebelik haftalarinda

  • 13-34 gebelik haftalarinda

  • 3D/4D ile kalp fonksyon tesbiti

  • Tomografik real-time 3D

  • Sistolik/diyastolik, atriyal/ventrikuler hemodinamik tesbit

  • Anatomik anomali gorulmese de kalp anomalilerine bagli degisiklikler

      • Hata T et al. 4D ultrasound in spatiotemporal image correlation for fetal heart visualization. J Clin Ultrasound Mayis 2008;36;4;204-7.

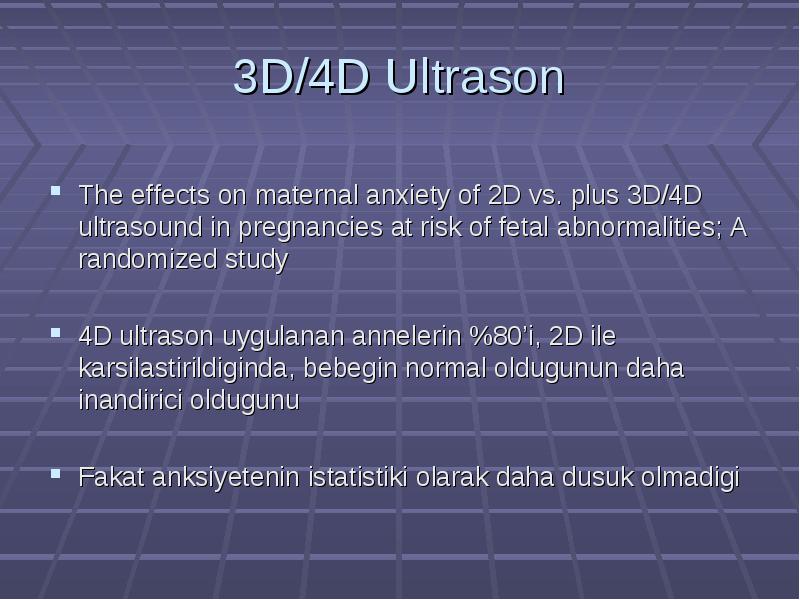

  • The effects on maternal anxiety of 2D vs. plus 3D/4D ultrasound in pregnancies at risk of fetal abnormalities; A randomized study

  • 4D ultrason uygulanan annelerin %80’i, 2D ile karsilastirildiginda, bebegin normal oldugunun daha inandirici oldugunu

  • Fakat anksiyetenin istatistiki olarak daha dusuk olmadigi

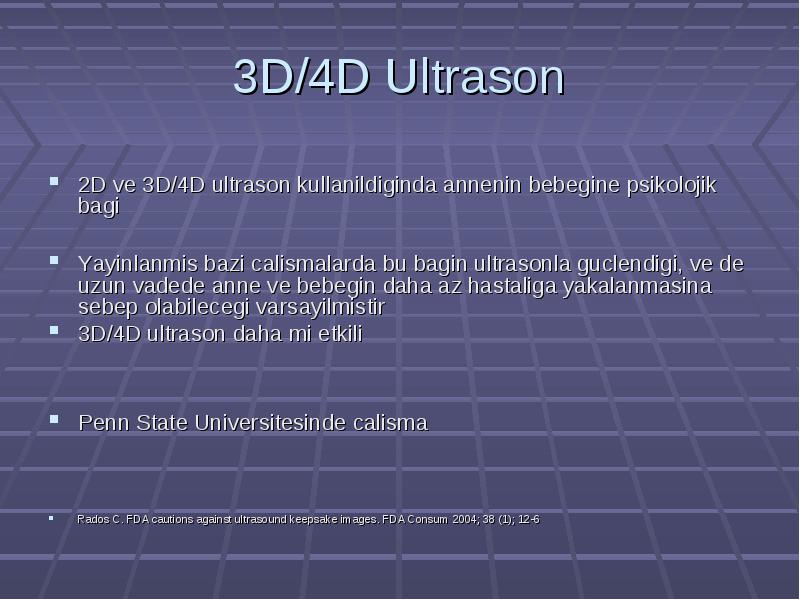

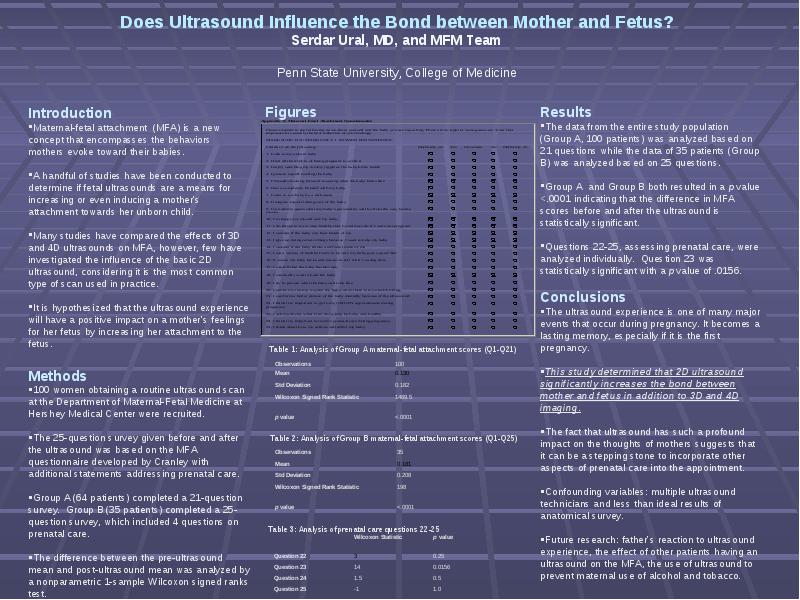

  • 2D ve 3D/4D ultrason kullanildiginda annenin bebegine psikolojik bagi

  • Yayinlanmis bazi calismalarda bu bagin ultrasonla guclendigi, ve de uzun vadede anne ve bebegin daha az hastaliga yakalanmasina sebep olabilecegi varsayilmistir

  • 3D/4D ultrason daha mi etkili

  • Penn State Universitesinde calisma

  • Rados C. FDA cautions against ultrasound keepsake images. FDA Consum 2004; 38 (1); 12-6

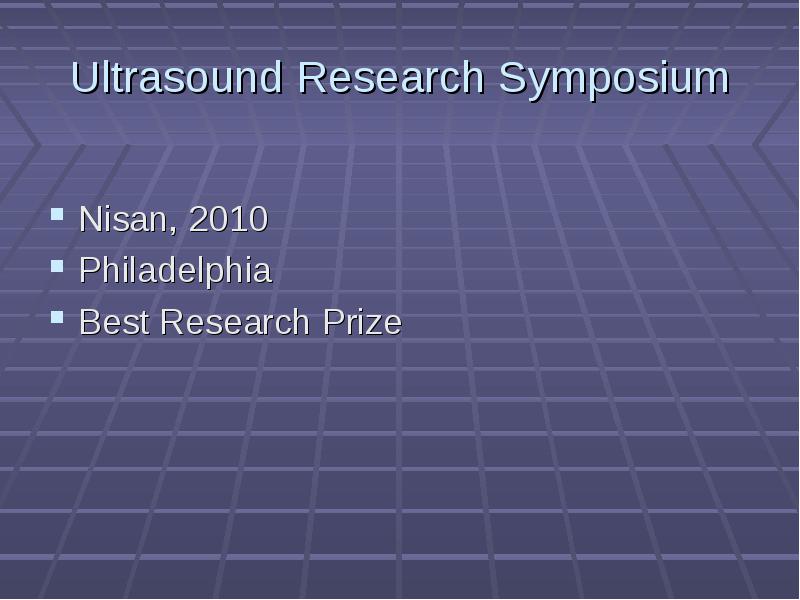

  • Nisan, 2010

  • Philadelphia

  • Best Research Prize

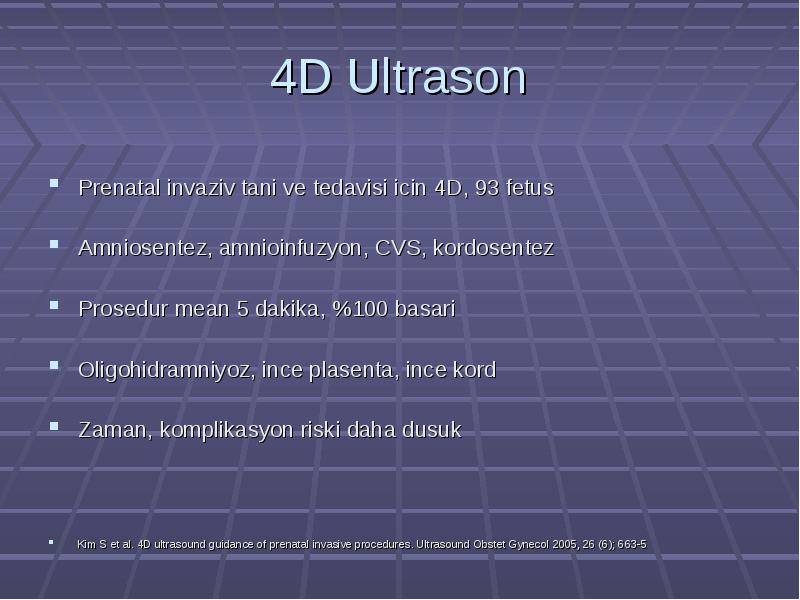

  • Prenatal invaziv tani ve tedavisi icin 4D, 93 fetus

  • Amniosentez, amnioinfuzyon, CVS, kordosentez

  • Prosedur mean 5 dakika, %100 basari

  • Oligohidramniyoz, ince plasenta, ince kord

  • Zaman, komplikasyon riski daha dusuk

  • Kim S et al. 4D ultrasound guidance of prenatal invasive procedures. Ultrasound Obstet Gynecol 2005, 26 (6); 663-5

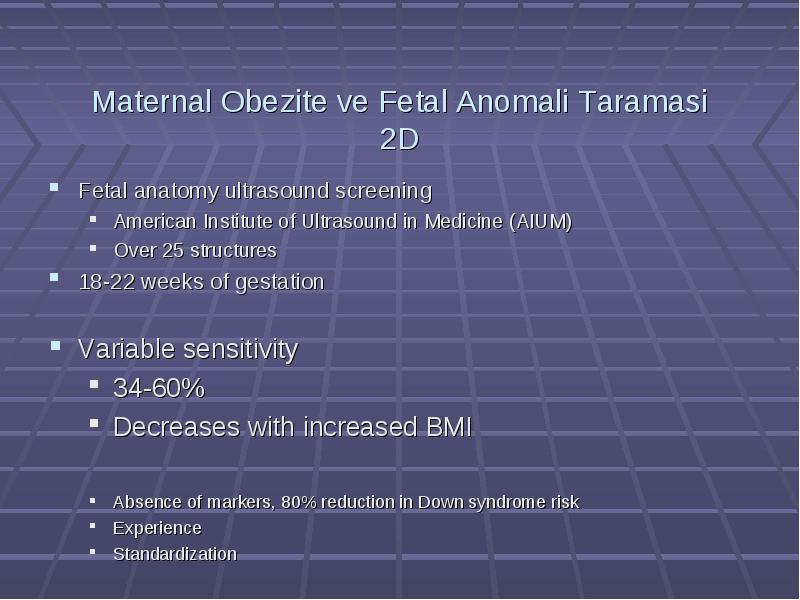

  • Fetal anatomy ultrasound screening

    • American Institute of Ultrasound in Medicine (AIUM)
    • Over 25 structures
  • 18-22 weeks of gestation

  • Variable sensitivity

    • 34-60%
    • Decreases with increased BMI
    • Absence of markers, 80% reduction in Down syndrome risk
    • Experience
    • Standardization


  • Significant ultrasound impairment

  • Visualization decreases

  • Mostly cardiac and spine + others

  • Suboptimal visualization

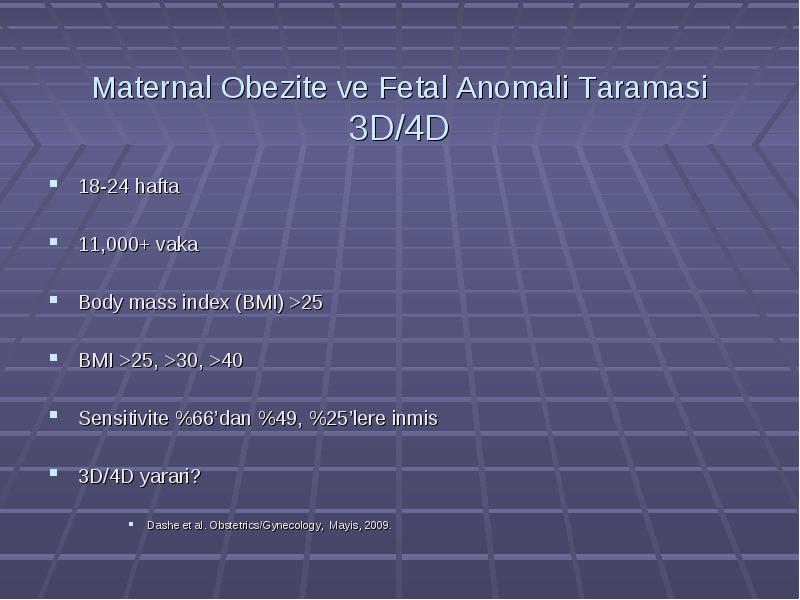

    • Obezite 17%


  • 18-24 hafta

  • 11,000+ vaka

  • Body mass index (BMI) >25

  • BMI >25, >30, >40

  • Sensitivite %66’dan %49, %25’lere inmis

  • 3D/4D yarari?

      • Dashe et al. Obstetrics/Gynecology, Mayis, 2009.

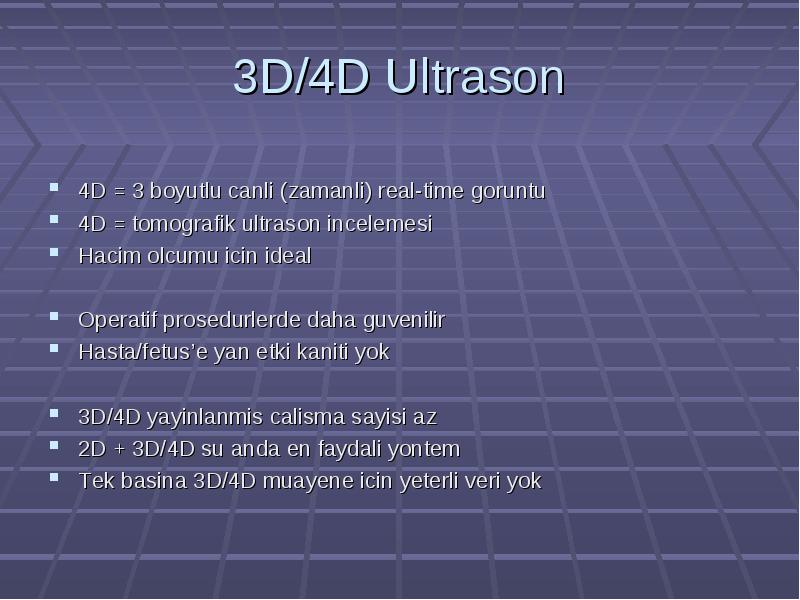

  • 4D = 3 boyutlu canli (zamanli) real-time goruntu

  • 4D = tomografik ultrason incelemesi

  • Hacim olcumu icin ideal

  • Operatif prosedurlerde daha guvenilir

  • Hasta/fetus’e yan etki kaniti yok

  • 3D/4D yayinlanmis calisma sayisi az

  • 2D + 3D/4D su anda en faydali yontem

  • Tek basina 3D/4D muayene icin yeterli veri yok

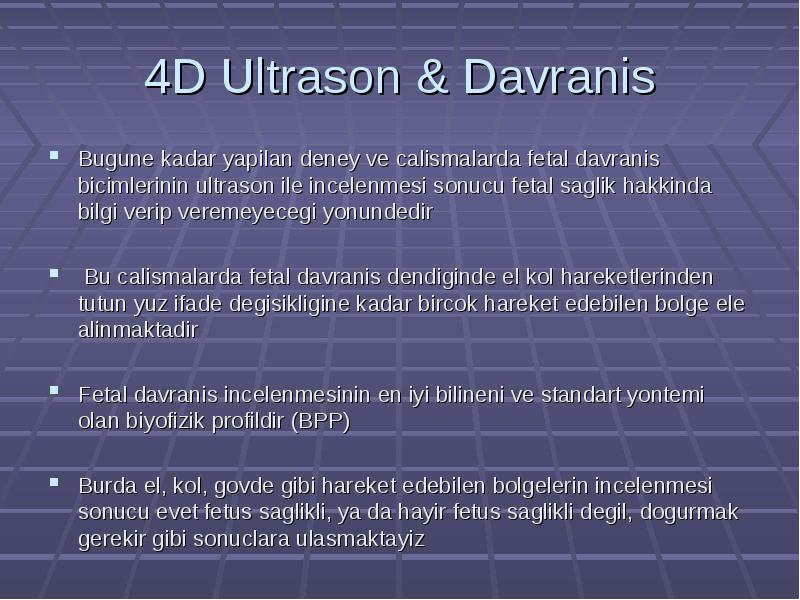

Bugune kadar yapilan deney ve calismalarda fetal davranis bicimlerinin ultrason ile incelenmesi sonucu fetal saglik hakkinda bilgi verip veremeyecegi yonundedir

  • Bugune kadar yapilan deney ve calismalarda fetal davranis bicimlerinin ultrason ile incelenmesi sonucu fetal saglik hakkinda bilgi verip veremeyecegi yonundedir

  • Bu calismalarda fetal davranis dendiginde el kol hareketlerinden tutun yuz ifade degisikligine kadar bircok hareket edebilen bolge ele alinmaktadir

  • Fetal davranis incelenmesinin en iyi bilineni ve standart yontemi olan biyofizik profildir (BPP)

  • Burda el, kol, govde gibi hareket edebilen bolgelerin incelenmesi sonucu evet fetus saglikli, ya da hayir fetus saglikli degil, dogurmak gerekir gibi sonuclara ulasmaktayiz

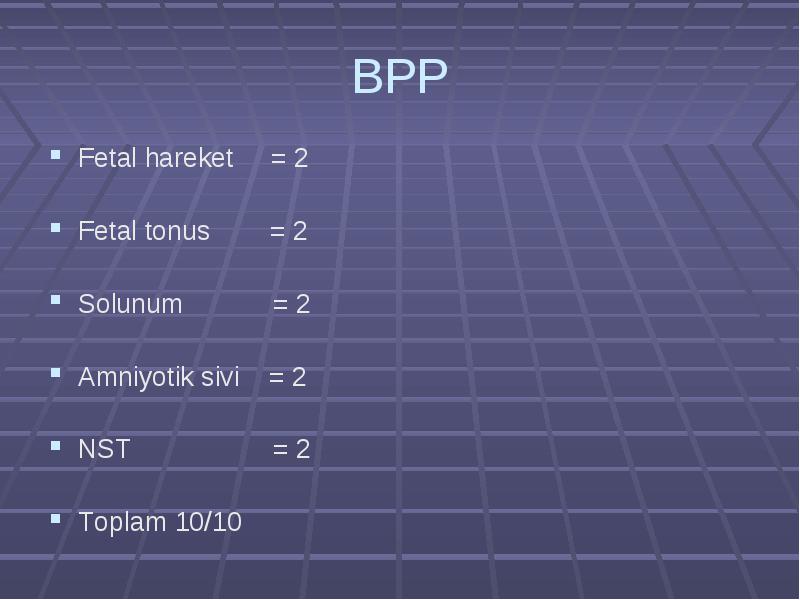

Fetal hareket = 2

  • Fetal hareket = 2

  • Fetal tonus = 2

  • Solunum = 2

  • Amniyotik sivi = 2

  • NST = 2

  • Toplam 10/10

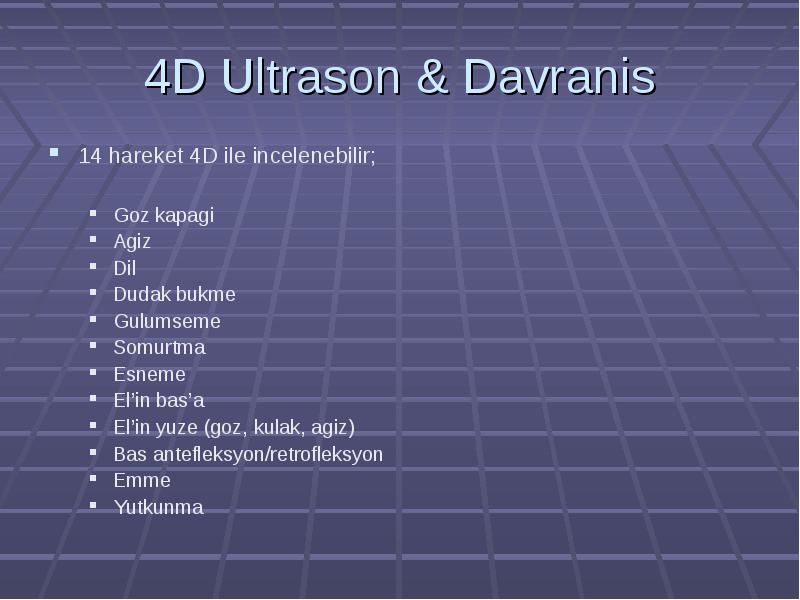

14 hareket 4D ile incelenebilir;

  • 14 hareket 4D ile incelenebilir;

    • Goz kapagi
    • Agiz
    • Dil
    • Dudak bukme
    • Gulumseme
    • Somurtma
    • Esneme
    • El’in bas’a
    • El’in yuze (goz, kulak, agiz)
    • Bas antefleksyon/retrofleksyon
    • Emme
    • Yutkunma


Neonatal donemdeki yuz ifadeleri incelendiginde fetal surecte 4D ile gorulenlerle ayni oldugu tespit edilmis

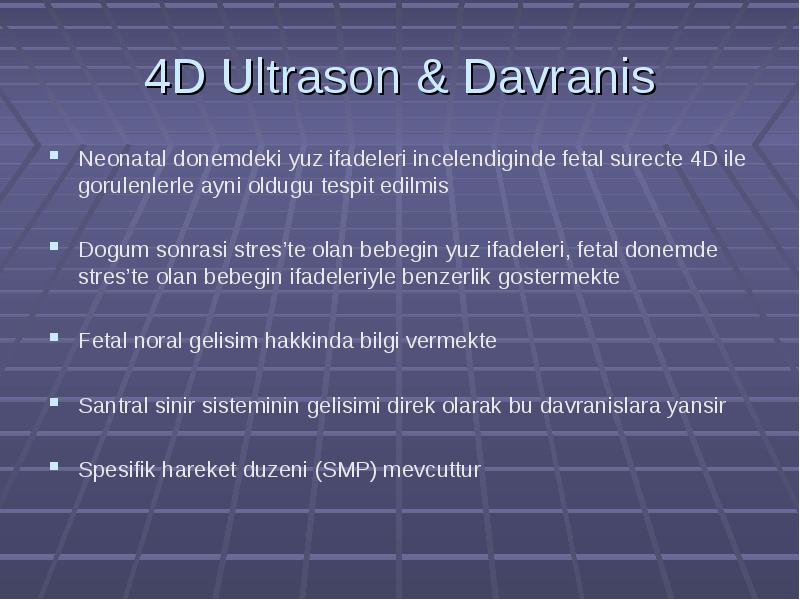

  • Neonatal donemdeki yuz ifadeleri incelendiginde fetal surecte 4D ile gorulenlerle ayni oldugu tespit edilmis

  • Dogum sonrasi stres’te olan bebegin yuz ifadeleri, fetal donemde stres’te olan bebegin ifadeleriyle benzerlik gostermekte

  • Fetal noral gelisim hakkinda bilgi vermekte

  • Santral sinir sisteminin gelisimi direk olarak bu davranislara yansir

  • Spesifik hareket duzeni (SMP) mevcuttur

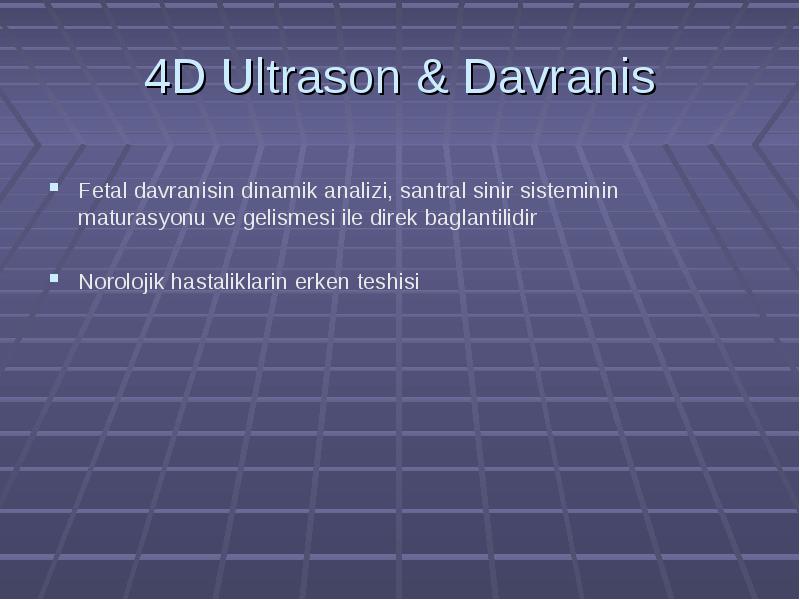

  • Fetal davranisin dinamik analizi, santral sinir sisteminin maturasyonu ve gelismesi ile direk baglantilidir

  • Norolojik hastaliklarin erken teshisi



  • Cok az data

  • Arastirma ve dergi yayin kalitesi?

  • Standart olusturmak icin cok erken

  • Tekrarlanabilir sonuclar gormek sart

  • Ornegin BPP

  • Yani konumuz cok yeni ve henuz gelismekte olup literaturde temsili az

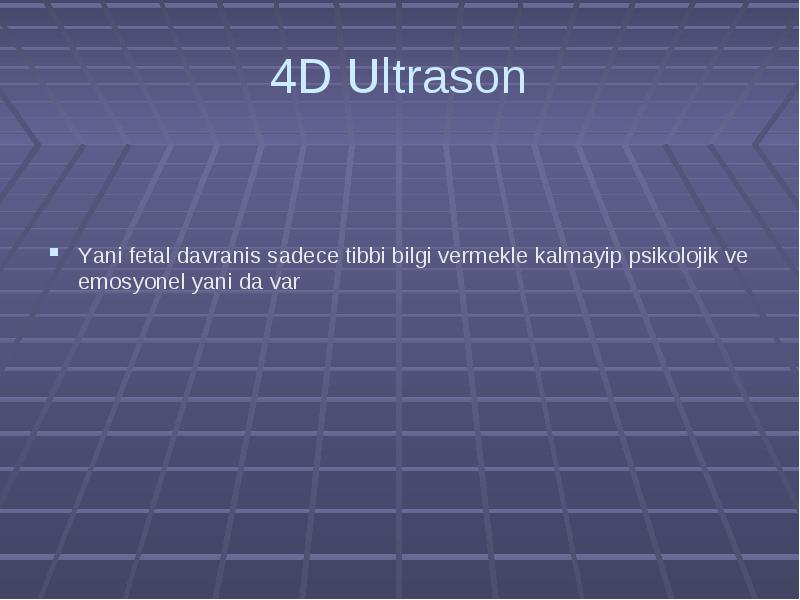

  • Yani fetal davranis sadece tibbi bilgi vermekle kalmayip psikolojik ve emosyonel yani da var

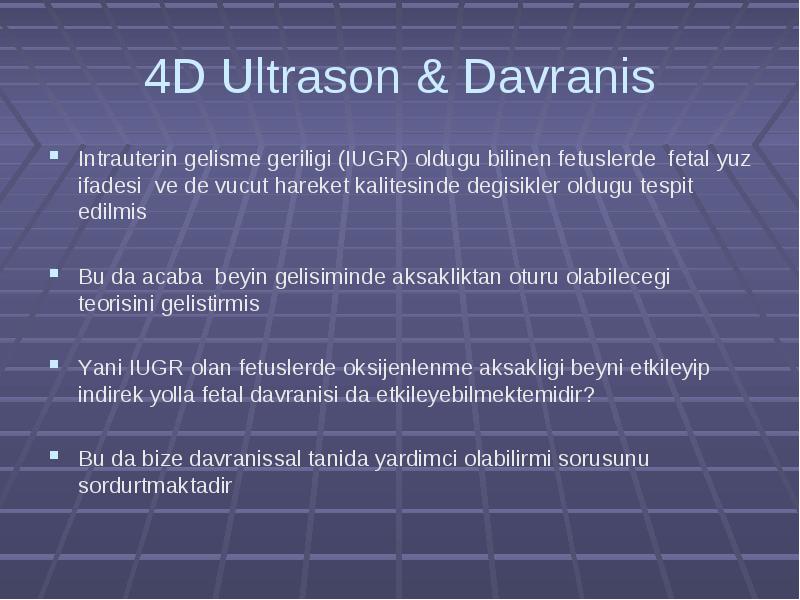

Intrauterin gelisme geriligi (IUGR) oldugu bilinen fetuslerde fetal yuz ifadesi ve de vucut hareket kalitesinde degisikler oldugu tespit edilmis

  • Intrauterin gelisme geriligi (IUGR) oldugu bilinen fetuslerde fetal yuz ifadesi ve de vucut hareket kalitesinde degisikler oldugu tespit edilmis

  • Bu da acaba beyin gelisiminde aksakliktan oturu olabilecegi teorisini gelistirmis

  • Yani IUGR olan fetuslerde oksijenlenme aksakligi beyni etkileyip indirek yolla fetal davranisi da etkileyebilmektemidir?

  • Bu da bize davranissal tanida yardimci olabilirmi sorusunu sordurtmaktadir



  • Fetal yuz ifadesi, vucut hareket kalitesi

  • Beyin gelisiminde aksaklik?

  • 50 IUGR, 50 kontrol

  • Hareket duzeni tamamen farkli, hareketlerde farklilik

  • IUGR – azalmis hareket, sayi, bicim, duzen

    • El’in bas’a hareketi
    • El’in yuz’e hareketi
    • Bas retrofleksyon
  • Andonotopo W et al. The assessment of fetal behaviour of growth restricted fetuses by 4D ultraound. J Perinatol Med 2006, 34 (6);471-8



  • Anensefalik fetus’te motor hareketlerde anormallikler

  • IUGR’da benzer hareket degisiklikleri

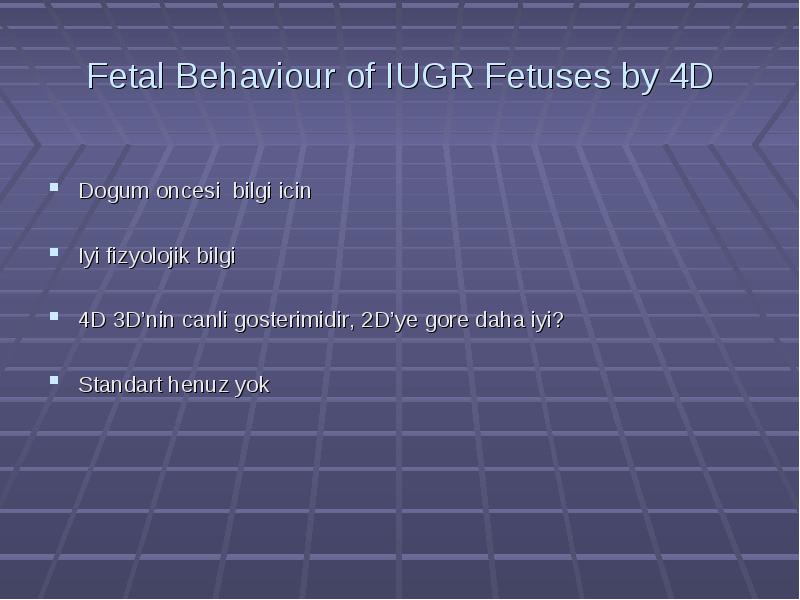

  • Dogum oncesi bilgi icin

  • Iyi fizyolojik bilgi

  • 4D 3D’nin canli gosterimidir, 2D’ye gore daha iyi?

  • Standart henuz yok

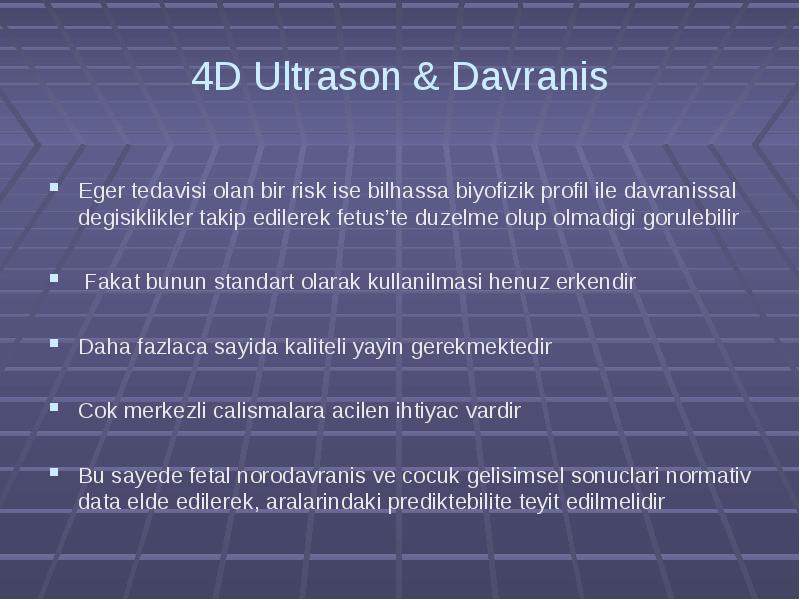

  • Eger tedavisi olan bir risk ise bilhassa biyofizik profil ile davranissal degisiklikler takip edilerek fetus’te duzelme olup olmadigi gorulebilir

  • Fakat bunun standart olarak kullanilmasi henuz erkendir

  • Daha fazlaca sayida kaliteli yayin gerekmektedir

  • Cok merkezli calismalara acilen ihtiyac vardir

  • Bu sayede fetal norodavranis ve cocuk gelisimsel sonuclari normativ data elde edilerek, aralarindaki prediktebilite teyit edilmelidir



  • 4D = 3 boyutlu canli (zamanli) real-time goruntu

  • 4D = tomografik ultrason incelemesi

  • Hacim olcumu icin ideal

  • Operatif prosedurlerde daha guvenilir

  • Hasta/fetus’e yan etki kaniti yok

  • 3D/4D yayinlanmis calisma sayisi az

  • 2D + 3D/4D su anda en faydali yontem

  • Tek basina 3D/4D muayene icin yeterli veri yok

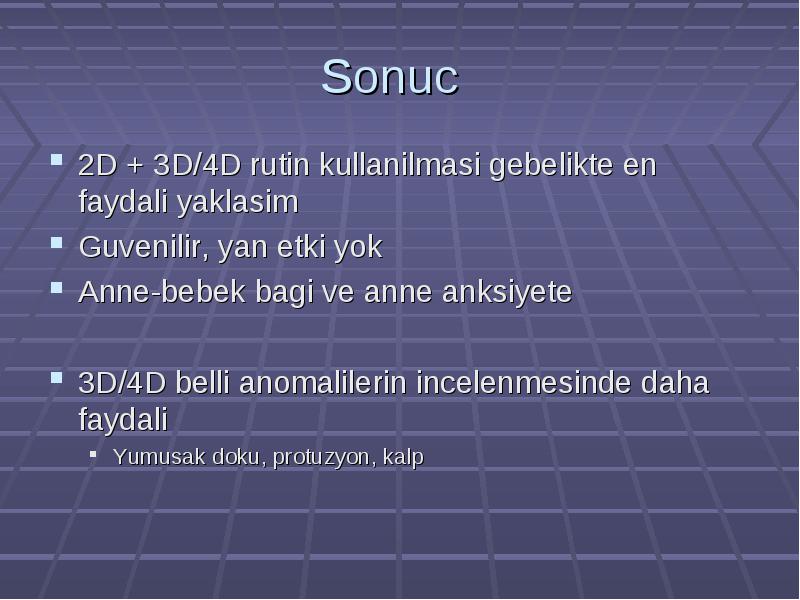

2D + 3D/4D rutin kullanilmasi gebelikte en faydali yaklasim

  • 2D + 3D/4D rutin kullanilmasi gebelikte en faydali yaklasim

  • Guvenilir, yan etki yok

  • Anne-bebek bagi ve anne anksiyete

  • 3D/4D belli anomalilerin incelenmesinde daha faydali

    • Yumusak doku, protuzyon, kalp

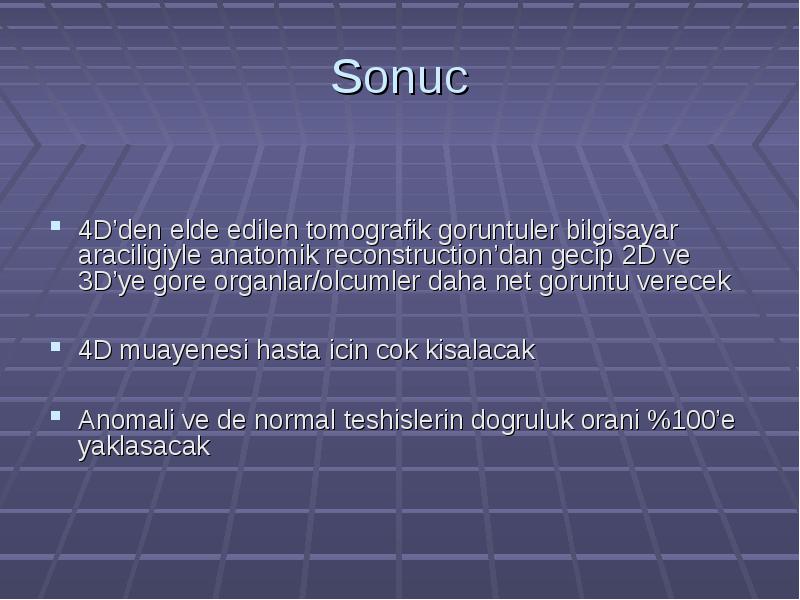

  • 4D’den elde edilen tomografik goruntuler bilgisayar araciligiyle anatomik reconstruction’dan gecip 2D ve 3D’ye gore organlar/olcumler daha net goruntu verecek

  • 4D muayenesi hasta icin cok kisalacak

  • Anomali ve de normal teshislerin dogruluk orani %100’e yaklasacak



American Institute of Ultrasound in medicine. Acoustic output measurement standards for diagnostic ultrasound equipment. Laurel (MD): AIUM; 1998

  • American Institute of Ultrasound in medicine. Acoustic output measurement standards for diagnostic ultrasound equipment. Laurel (MD): AIUM; 1998

  • Stark CR et al. Short and long term risks after exposure to diagnostic ultrasound in utero. Obstet Gynecol 1984; 63; 194-200

  • Rados C. FDA cautions against ultrasound keepsake images. FDA Consum 2004; 38 (1); 12-6

  • Martin J et al. Births; final data for 2002. Natl Vital Stat rep 2003, 52 (10):1-113

  • Long G et al. A comparative study of routine vs. selecyive fetal anomaly scanning. J Med Screen 1998; 5; 6-10

  • Ewigman B et al. Effect of prenatal ultrasound screening on perinatal outcome. RADIUS study froup. N Engl J Med 1993; 329; 821-7

  • Kurjak A et al. How useful is #d and 4D ultrasound in perinatal medicine. J Perinat Med 2007, 35 (1); 10-27

  • Sheiner E et al. A comparison between acoustic output indices in 2D and 3D/4D ultrasound in obstetrics. Ultrasound Obstet Gynecol 2007, 29 (3); 326-8

  • Goncalves L et al. What does 2 dimensional imaging add to 3D/4D obstetric ultrsound. J Ultrasound Med 2006, 25 (6); 691-9

  • Kim S et al. 4D ultrasound guidance of prenatal invasive procedures. Ultrasound Obstet Gynecol 2005, 26 (6); 663-5

  • Leung et al. The effects on maternal anxiety of 2D vs. plus 3D/4D ultrasound in pregnancies at risk of fetal abnormalities; A randomized study. Ultrasound Obstet Gynecol 2006, 28 (3): 249-54
