BRİCK HOUSE TEKNOLOJİSİ ÜZERİNDE

TUĞLA DUVARLAR VE BÖLMELERİN



TASARIMI VE YAPIMI İLE İLGİLİ

TEKNİK BİLGİLER



KURUMSAL –HAKKIMIZDA


NB TEHCNOLOGİES Firması 2014 yılında kurulmuş olup inşaat sektöründe en son teknolojilerin tanıtımını yapmaktadır.

NB TEHCNOLOGİES Firmasının stratejisi – BRİCK HOUSE Patentli İnovasyon Sistemini inşaat sektörüyle dünya pazarlarına sunmak.

NB TEHCNOLOGİES Firmasının çalışma prensibi – inşatta ekolojik malzemeleri kullanma ve kaliteli çözümler geliştirmek.

NB TEHCNOLOGİES avantajları - BRİCK HOUSE İnovasyon Sistemi, deneyimli profesyonel ekip ve yüksek teknikli standartlar.

BRİCK HOUSE sistemi – Bu monolitik yapının ileri teknolojisidir. İşbu sistemin uygulanması sonucunda inşaat süreci belirli derecede kısalmış olmakla beraber, enerji tasarrufu, dayanıklılık ve estetik gibi tüm özelliklerin aynı kalitede olmasını sağlamaktadır. Sistem bileşenleri ekolojik açıdan temiz olmakla beraber tüm iklim bölgelerine ve her türdeki inşaat işlerine uygundur.

İÇİNDEKİLER:

  1. Bolüm. Genel bilgiler…………………………….……………………………………………………….4

    1. Ön yazı…………………………………………………………………………………………………….….4

    2. BRİCK HOUSE inşaat sisteminin tanımı………….…………………………………………….4

  2. Bölüm. Ürünlerimiz ……………………………………………………………………………………….6

    1. BRİCK HOUSE tuğlaların özellikleri ve çeşitleri ……………………………………………6

    2. BRİCK HOUSE bağlantıların çeşitleri…………….…………………………………………….10

    3. BRİCK HOUSE dolum çeşitleri……..……………….…………………………………………….11

  3. Bölüm. Projelendirme için bilgiler………………………………………………………………..13

    1. Genel bilgiler……………………………………………………………………………………………..13

    2. BRİCK HOUSE duvarların dayanıklılık özellikleri………………………………………….14

    3. BRİCK HOUSE duvarların ısıl performansları…..………………………………………….14

  4. Bölüm. Duvar ve bölme ünitelerin tasarım çözümleri ………...…………………..15

    1. Bodrum zeminleri ve duvarları…..…………………………………..………………………….15

    2. Dış duvarların genel bölümleri…..…………………………………………………..………….16

    3. Dış duvarlarında açıklıkların oluşturulması………………………………………………..23

  5. Bölüm. İşlerin gerçekleşme aşamaları…………………………………………………………..25

    1. Teslimat ve saklama koşulları ……………………………………………………………………25

    2. Duvar ve bölme üniteler için işaretlemelerin yapılması.………………………. 26

    3. Zemin tesviyesi………………………………………………………………………………………….26

    4. İlk sıranın döşenmesi…………………………………………………………………………………26

    5. İkinci ve diğer sıraların döşenmesi…………………………………………………………….27



  1. GENEL BİLGİLER

    1. Ön yazı


Kılavuzda uygulanan malzemeler, duvar ve bölme üniteler altındaki zemin, hücresel ve hafif betonarme/ dolum çözümü hazırlanması, ve bunların yapılandırılmasının tasarım çözümleri ve teknik yöntemlerinin gereksinimleri gösterilmektedir. İşbu kılavuz tasarım ve inşaat firmaları için hazırlanmıştır.

Kılavuz NB Technologies firması tarafından aşağıdaki gereksinimlere göre hazırlanmıştır:

DSTU-N B EN 1996-1-1:2010 / EN 1996 – 1:2005 Eurocode 6: taş yapıların projelendirmesi.

BÖLÜM 1-1: donatılı ve donatısız taş yapılar için genel kurallar.




    1. BRİCK HOUSE inşaat sisteminin tanımı


BRİCK HOUSE inşaat sistemi duvarların taşıma kapasitesi 3-5 katlı binaların yapımına yeterlidir (hesaplama ile kontrol edilmesi talep edilmektedir).

Binaların monolitik, prekast ve metal destek çerçeveli yapımı halinde, BRİCK HOUSE inşaat sistemi duvarları bir kat için kendi kendini destekleyen bir duvar olarak kullanılır. Bu özellik istenen kat sayılı binaların projelerini gerçekleştirebilmektedir.



BRİCK HOUSE inşaat sistemi aşağıdakilerin inşaatı için en ideal bir çözümdür:

  • Müstakil evler

  • Apartman binaları

  • İdari ve ticari binalar

  • Çevre duvarları ve küçük mimari formlar

BRİCK HOUSE inşaat sistemi tüm iklim koşullar altında yapılacak inşaat için adapte edilmiş bir sistemdir.
Uygulama alanları


yapılması inşaat işlerin hızlandırmasının ayrı bir etkeni olup yığma harc gücünün artırılmasına bağlı olan ilave teknolojik molalarından uzak tutan bir özellik.

Yalıtım betonun “yerinde” hazırlanması düşük yoğunluktaki (en az 200 kg/m3) hafif ve hücresel betonarmelerin uygulanabilmesi ve nakliye masrafların azaltılması demektir.



BRİCK HOUSE inşaat sistemi prefabrik yapı teknoloji türündeki bir sistem olarak kabul edilir. İşbu teknoloji inşaatın standart çözümlerinin birkaç aşamasını bir aşamayla birleştirir:

Duvar döşemesi, dış cephe kaplaması, yalıtım ve iç dekorasyon. Duvar kaplamasının montajı yığma harç kullanılmadan “kuru” olarak


BRİCK HOUSE inşaat sistemi özellikleri


4



BRİCK HOUSE duvarların yapımı

BRİCK HOUSE inşaat sistemi aşağıdaki bileşenlerden oluşmaktadır:



  1. 10 çeşit eşsiz yapılandırmalı tuğla. Bu tür tuğla hazır dış yüzeye sahip olup dış kaplamalarda kullanılır.

  2. Tuğla sabitleme elemanları SK3

  3. Sıralar arasındaki mesafe sabitleme elemanları SP3, toplam olarak 2 çeşit.

  4. Duvarların enine donatı için kelepçe SX3, SX toplam 6 çeşit.

BRİCK HOUSE duvarların kalınlığı

Müşterinin coğrafi konumu ve isteklerine göre, BRİCK HOUSE inşaat sistemi duvarların kalınlığı en az 240 mm olup, 360mm ve 480 mm kalınlığında değişmektedir.

Dış duvar kalınlığı projedeki bina enerji verimliliğine göre ayarlanır.



  1. Duvar yapımının dolgusu (tasarım çözümüne göre):

  • Monolitik köpük beton D300 – D500

  • Monolitik polistren – sert köpük beton D300 – D500

  • Monolitik perlit beton D400 – D600

  • Çimento-kum harcı M50 – M150

  • Kumtaşı esaslı beton M100 – M400

  1. Tuğladan yapılmış prefabrik lentolar

BRİCK HOUSE inşaat sisteminin maksimum enerji verimliliği ekstra hafif beton dökümlü (D200-D300) 480 mm kalınlıktaki duvarlarda veya ekstra hafif beton ve yalıtım dolgular kombinasyonlarından elde edilir.




5


Duvar yüzeylerinin yüzey dokusu



Tuğlanın her bir türü beş temel renkte üretilir:

  • Beyaz

  • Koyu gri

  • Bordo

  • Kahve rengi

  • Sarı

Böyle bir avantaj müşteri ve mimarların her tür isteklerini karşılamaktadır.

BRİCK HOUSE tuğlaları üç tür dış dekorasyon yüzeyine sahiptir:

  • Cilalı (Premium)

  • Perdahlı (Standart)

  • Pürüzsüz (Ekonom)

Tuğlanın her bir türünün üç çeşit kenar tasarımı mevcut:

  • Pahlı

  • Pahsız

  • Yontma pahlı





2.1. BRİCK HOUSE tuğlasının özellikleri ve türleri
ÜRÜNLERİMİZ


BRİCK HOUSE tuğlası EN 771-5:2003+A1:2005 Avrupa Standartlarına göre yapılmıştır (İnşaat üniteleri gereksinimleri. 5. Bölüm. İnşaat betonarme üniteleri).

BRİCK HOUSE tuğlasının yapısı

BRİCK HOUSE tuğlasının yapısı  gabro, granit, kalker ve Traventine gibi dağ ve tortul kayaçlar dolgusu; (beyaz ve gri renkteki çimento M500) sıkılaştırıcı malzeme ve doğal boyalardan oluşmaktadır.





BRİCK HOUSE tuğlasının özellikleri




Gösterge tanımı

BRİCK HOUSE tuğlası

Tuğla basınç direnci, boşluksuz

M150

Tuğlanın malzemeye göre basınç direnci

M300

Tuğlanın su emme özelliği

% 2 – 4

Tuğlanın Dona karşı direnci, minimum

F-100

Isı iletkenlik göstergesi

0,95-0,1 V/m-K

Tuğlanın Kütle yoğunluğu, maksimum

2200 kg/m3

6

BRİCK HOUSE tuğlasının tip ebatları

Pahlı tuğla. BF serisi.

Tanımı

Markası

Görünümü

Ebatları, mm (b*l*h)

Ağırlığı, kg

Palet üzerindeki tuğla adedi

Pahlı Cephe tuğlası

BF-24



120x240x65




800

Pahlı Cephe yarım - tuğla

BF-12



120x120x65




1280

Köşeli Pahlı Cephe tuğlası

BF-C-24



120x240x65




800

Çeyrekler için köşeli pahlı Cephe tuğlası

BF-C-28



120x280x65




608

Çeyrekler için pahlı köşeli tuğla

BF-O-24



160x240x65




640

Bölmeler için kullanılan iki taraf pahlı cephe tuğlası

BPF-24



120x240x65




800

Pahsız tuğla. BC serisi

Tanımı

Markası

Görünümü

Ebatları, mm (b*l*h)

Ağırlığı, kg

Palet üzerindeki tuğla adedi

Pahsız Cephe tuğla

BC-24



120x240x65




800

Pahsız Cephe yarım - tuğlası

BC-12



120x120x65




1280

Köşeli Pahsız Cephe tuğlası

BC-C-24



120x240x65




800

Çeyrekler için köşeli pahsız Cephe tuğlası

BC-C-28



120x280x65




608

Çeyrekler için pahsız köşeli tuğla

BC-O-24



160x240x65




640

Bölmeler için kullanılan cephe tuğlası

BPC-24



120x240x65




800

7

BRİCK HOUSE tuğlasının tip ebatları

Yontma Pahlı tuğla. BS serisi.

Tanımı

Markası

Görünümü

Ebatları, mm (b*l*h)

Ağırlığı, kg

Palet üzerindeki tuğla adedi

Yontma Pahlı Cephe tuğlası

BS-24



120x240x65




800

Yontma Pahlı Cephe yarım - tuğla

BS-12



120x120x65




1280

Köşeli Yontma Pahlı Cephe tuğlası

BS-C-24



120x240x65




800

Çeyrekler için Köşeli Yontma Pahlı Cephe tuğlası

BS-C-28



120x280x65




608

Çeyrekler için Köşeli Yontma Pahlı tuğla

BS-O-24



160x240x65




640

Bölmeler için kullanılan iki taraf Yontma pahlı cephe tuğlası

BPS-24



120x240x65




800

Sipariş düzenlenmesi için örnek tuğla işaretlenmesi:


Pürüzsüz pahsız tuğla

Köşeli tuğla

240 mm (tuğla boyu, mm)

Dış yüzeyi cilalanmış tuğla




8

2.2. Cephe lentoların özellikleri


monolitik lentolar üretmektedir.

Böylece kendi kendini destekleyen cephenin lento sorunu ortadan kalkmış oluyor.



Bina cephesindeki kapı ve pencere lentoların oluşturulması için firmamız, yarım-tuğla ve zırhlı betondan oluşan, prefabrik


BRİCK HOUSE Cephe lentoların üretim süreci


Cephe lentoların dış cephe tuğlası ve zırhlı beton yapımında devirmeli kofraj gövdelerinin kullanılması tavsiye edilmektedir. İlk aşamada tuğlaların lentonu belirlenmiş boyutunda sıralanması yapılır. Tuğlaların sabitlenmesinden sonra, elde edilmiş boşluk içine takviye kafesi yerleştirilir. Takviye çapı hesaplamalara göre ayarlanmalı. Bundan sonra gövde 60-70 derecede kaldırılır ve oluşan boşluk B25-30 tipindeki ince taneli

akışkan beton ile doldurulur. Beton desteğini aldıktan sonra, lento döşemeye hazır olarak kabul edilir.

Devirmeli kofraj gövdeleri olmadığı halde, yarım-tuğlanın bir yanı U – profil oluşacak şekilde kesilebilir. Bu durumda kesilmiş tuğladan döşenmiş takviye kondüktörde sabitlenir, takviye yerleştirilir ve B25*30 tip beton ile doldurulur.





Kare betonarme Lento 2PB16-2vn

__


Lento

BF-12-P-156

__

BF-24 seri tuğlası, No.1 renkli

4 sıra


__

Cephe paneli

PO1


__


9

2.3. BRİCK HOUSE bağlantıların çeşitleri ve özellikleri


Döşeme sıraların boylamsal takviyesi için Bp II ve S 235(OK) sınıf 4mm çaplı tel çubukları kullanılır.

BRİCK HOUSE duvarların döşenmesi ve takviyesi için üç çeşit bağlantılar kullanılır: SK ve SP seri bağlantı elemanları, 3 ve 4 mm çapındaki SX seri kelepçeleri.
Bağlantı özellikleri

Bağlantı çeşitleri

Bağlantı tanımı

Markası

Görünümü

Ebatları,

Mm (h*b)



Ağırlığı,

kg


Paketteki adedi

Tuğla bağlantı elemanı (Ø 3 mm)

SK3



40x43

0,005

200

360 mm kalınlıktaki boşluklar arasındaki duvar kısımları bağlantı elemanı (Ø 3 mm)

SP3-36



50x162

0,019

100

480 mm kalınlıktaki boşluklar arasındaki duvar kısımları bağlantı elemanı (Ø 3 mm)

SP3-48



50x282

0,025

100

360 mm kalınlıktaki duvar yapısının çapraz takviye kelepçesi (Ø 3 mm)

SX3-36



123x78

0,022

100

480 mm kalınlıktaki duvar yapısının çapraz takviye kelepçesi (Ø 3 mm)

SX3-48



123x198

0,035

100

240 mm kalınlıktaki duvar yapısının çapraz takviye kelepçesi (Ø 4 mm)

SX4-24



123x318

0,049

100

360 mm kalınlıktaki duvar yapısının çapraz takviye kelepçesi (Ø 4 mm)

SX4-36



123x78

0,039

100

480 mm kalınlıktaki duvar yapısının çapraz takviye kelepçesi (Ø4 mm)

SX4-48



123x198

0,063

100

10

2.4. Dolgu malzeme türleri ve özellikleri

Duvar dolgusu için kullanılan köpük betonun özellikleri


Köpük beton kullanım tarihi neredeyse sonsuz olup, ısı direnci yüksek özelliklere ve yüksek ses yalıtım özelliğine sahiptir.

Kullanım esasında köpük beton zehirli maddeler yaymaz ve sadece tahta ekolojik özellikleri köpük beton ekolojik özelliklerinden üstün olabilir.




1m3 Köpük Beton hazırlanması için karışım içeriği

Köpük Beton

Birim

D300

D350

D400

D450

D500

Kuru halindeki yoğunluğu

Kg/m3

300

350

400

450

500

Portland CEM II -32,5R markalı çimento

Kg

250

275

300

340

380

Karışım suyu

Kg

140

155

170

185

200

Köpük konsantresi

Kg

1,80

1,75

1,70

1,60

1,55

Köpükteki su

Kg

45

44

43

41

39

Sıvı kıvamı

Kg/m3

435

475

510

565

620

28 gün sonraki beklenen kıvam

Kg/m3

340

370

400

450

510

Basınç direnci Rc

H/mm2

0,38

0,48

0,70

1,00

1,20

Kg/cm2

3,9

4,9

7,1

10,2

12,2

Isı yalıtım göstergesi λ

W/mK

0,079

0,085

0,090

0,100

0,110

11


Hafif beton mekanik karıştırılması yardımıyla dolgu malzemelerinin betonun tüm kütle üzerinde yayılmasından elde edilir. Dolgu malzemesi olarak doğal ve suni gözenekli malzemeler kullanılır. Ateş sırasında genişletilmiş keramzit kili, genleşmiş perlit ve vermikulit yüksek verimli doğal dolgu malzemeleri olarak kabul edilir.

Suni dolgu malzemesi olarak farklı fraksiyonlardaki granül polistiren kullanılır.



Hafif betonun hazırlanması hem şantiyede hem de fabrikada hazırlanabilir, bunun için istenen kapasiteye sahip standart ekipman kullanılabilir.

Hafif betonlar ısı yalıtım özelliklere sahip olmakla beraber köpük betonlara göre yüksek dayanıklı olduğu için, duvar dolgusu için kullanılan yüksek verimli bir malzeme olarak kabul edilir. Hafif betonlar yüksek ses yalıtım özelliğine sahip olan bir malzemedir. Kullanım esasında hafif beton zehirli maddeler yaymaz.


Duvar dolgusu için kullanılan hafif beton özellikleri

1m3 Polistren Beton hazırlanması için karışım içeriği

Polistren Beton

Birim

D250

D300

D350

D400

Kuru halindeki yoğunluğu

Kg/m3

270

300

350

400

Portland CEM II -32,5R markalı çimento

Kg

220

250

290

330

Şişirilmiş polistren tanecikleri

M3

0,5

0,5

0,5

0,5

Karışımdaki su

Kg

110

120

140

160

Sıvı kıvamı

Kg/m3

363

402

460

518

28 gün sonraki beklenen kıvam

H/mm2

300

340

400

450

Basınç direnci Rc

Kg/m2

0,88

1,08

1,47

1,86

Kg/cm2

9,0

11,0

15,0

19,0

Isı yalıtım göstergesi λ

W/mK

0,076

0,080

0,087

0,099

12

3. Projelendirme için bilgiler


  • Proje için ilk bilgiler aşağıdaki yönetmelikler uyarınca kabul edilmiştir:

    • DBN B.2.6-162:2010 “Taş ve betonarme yapılar”.



    • DBN B.2.6-31:2006 “Binaların ısı yalıtımı”.



    BRİCK HOUSE ticari markasının tüm ürünleri aşağıdaki standart gereksinimlerine göre üretilmektedir:

    • TU 5741-001-12156049-2013 “Bağlayıcı çimento esaslı ağır betondan oluşturulmuş ince taneli Duvar Taşları. Teknik Şartname”.
    3.1. Genel bilgiler

3.1. BRİCK HOUSE duvarların dayanıklılık özellikleri


Tuğla ebatların net olması döşeme işlemi, yapıştırıcı malzemeler kullanmadan gerçekleştirilir.

BRİCK HOUSE tuğla duvarları inşaat yalıtımlı olup, taşıyıcı, kendi kendine yeten ve taşıyıcı olmayan duvarlar ve bölmeler döşenmesi için üretilmiştir.


D300-D500 Köpük beton dolgulu döşeme dayanıklılığı

Duvar kalınlığı, mm

D300-D500 Köpük beton dolgulu BRİCK HOUSE tuğlasının basınç direnci, MPa

120

1,4

240

360

480

13

3.3. BRİCK HOUSE duvarların ısıl performansı

Köpük beton dolgulu ve perlit alçılı iç sıvalı döşemesinin ısıl direnci


Bunun gibi betonların ısı yalıtımı polistiren köpük, mineral yün ve köpük cam esaslı verimli yalıtım özelliklerine çok yakındır. Ayrıca, döşemeye doldurulan ekstra hafif beton, sıkıştırma yükünü BRİCK HOUSE tuğlasına bırakarak, kendisini bu yükten kurtarır.

BRİCK HOUSE tuğlalarından yapılan duvarların en önemli rekabet avantajlarından biri yüksek verimlilik göstergeleridir. Duvar yapısının, yoğunluğu 200 kg/m3 den başlayan, ekstra hafif betonlarla doldurulabilmesi böyle bir yüksek verimliliğini sağlamaktadır.




Duvar kalınlığı, mm

Köpük beton yoğunluğu, kg/m3

Duvarın ısıla direnci, R, m2* K/V

120

D300

1,1

D500

0,64

240

D300

1,93

D500

1,01

360

D300

2,34

D500

1,21

480

D300

3,67

D500

1,88

14

4. Duvar ve Bölme ünitelerinin tasarım çözümleri

4.1. Bodrum zeminleri ve duvarları


Zeminler levhalı, şerit veya kazık üzerinde olabilir. Uygun tür zemin seçimi şantiye alanının belirli mühendislik ve jeolojik koşullar uyarınca yapılmaktadır.

  • Levhalı zeminler hafif gömülmüş, düz, yivli ve dona karşı korumalı olabilir.

  • Monolitik ve prekast monolitik şerit zeminler ayrı veya dikdörtgen veya kademeli kesit çapraz şeritler şekilde yapılabilir.

Yüksek su tablası olan şantiye alanında zeminin yapımında suyun zeminden tahliyesi için drenaj sistemin yapılması önemlidir.

4.2. Dış duvarlar

Dış duvarlar istenen kalınlıkta ve istenen yoğunluktaki ve mukavemetindeki beton ile doldurulabilir

Duvar yapıları yürürlükteki yönetmelikler uyarınca yapılmalı.

Bodrum duvarları ve zemin kısmı duvarları arasında su yalıtım tabakası oluşturulmalı.





5m uzunlukta ve daha uzun düz duvar kör alanlarında yatay yapısal takviye yapılması gerekiyor. Yapısal takviyenin enine kesiti en az 25 mm2 olması gerekiyor. Yatay yapısal takviye pencere açıklıkların alt sınırlarında yerleştirilmesi gerekiyor. Takviye açıklık sınırının en az 500 mm mesafede yerleştirilmesi gerekiyor.


15

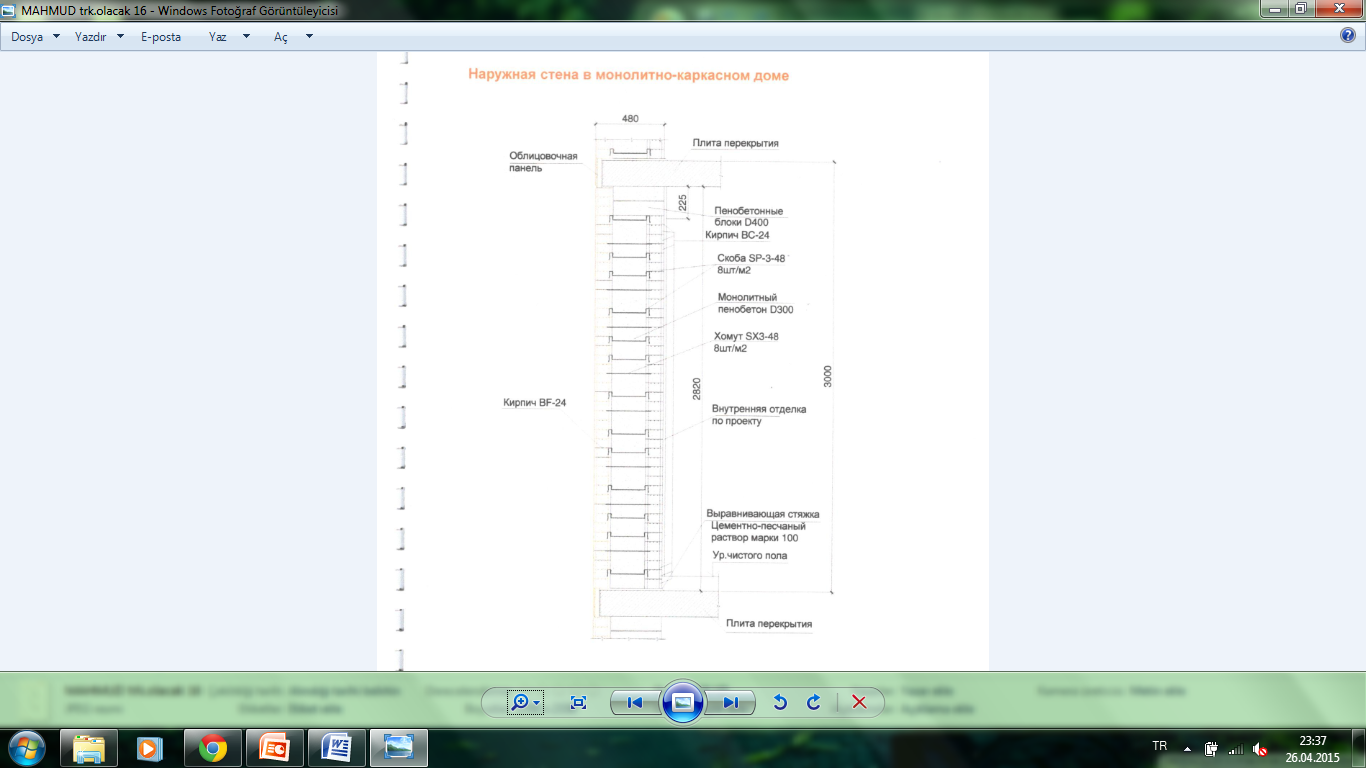

Monolitik çerçeveli binanın dış duvarı


Döşeme levhası

Zemin seviyesi

Tesviye

100 markalı çimento-kum karışımı



Projeye göre iç dekorasyon

SX3-48 Kelepçe 8ad/m2

D300 monolitik köpük beton

SP-3-48 Sabitleme elemanı 8 ad/m2

BC-24 Tuğlası

D400 Köpük beton üniteleri

Döşeme levhası

BF-24 Tuğlası

Dış kaplama levhası


16

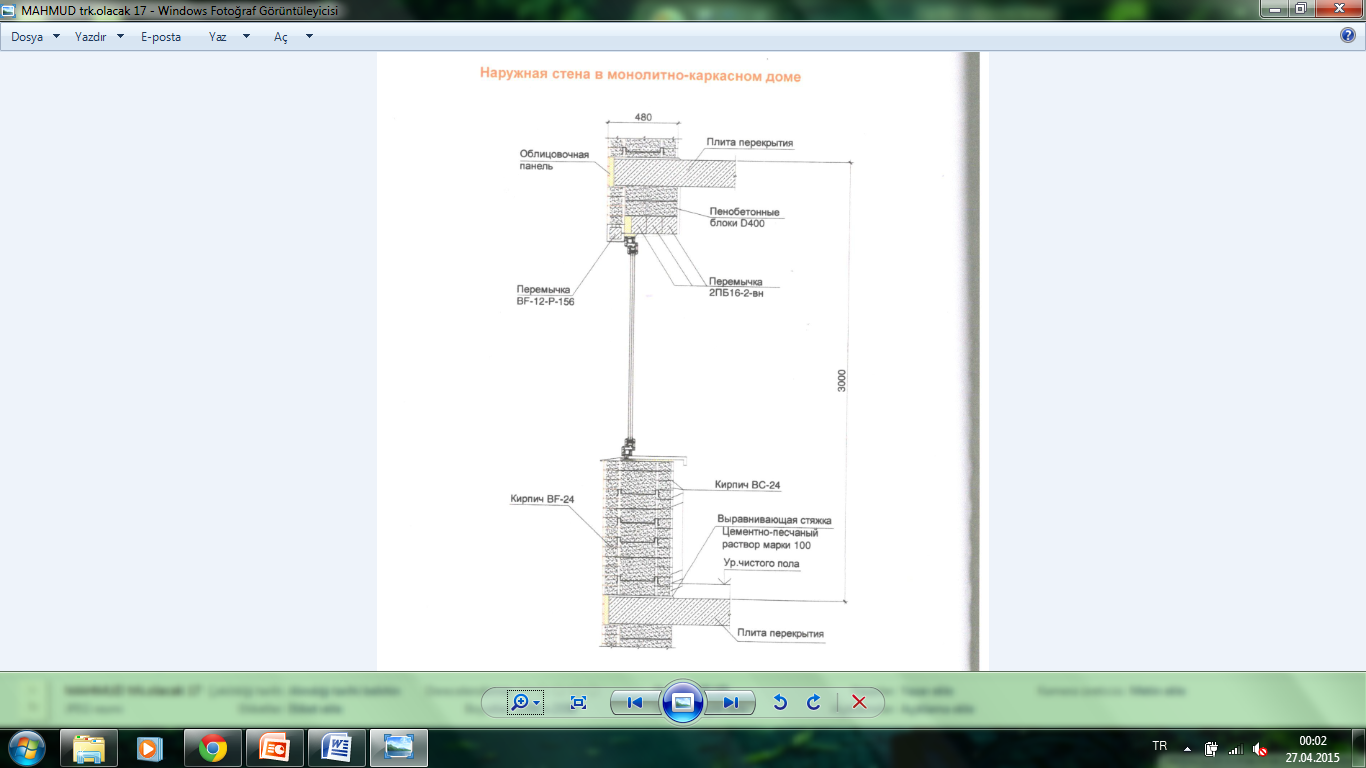

Monolitik çerçeveli binanın dış duvarı


Döşeme levhası

BF-12-P-156 Lentosu

BF-24 Tuğlası

Zemin seviyesi

Tesviye

100 markalı çimento-kum karışımı



Bc-24 Tuğlası

2PB16-2-vn Lentosu

D400 Köpük beton üniteleri

Döşeme levhası

Dış kaplama levhası


17

Monolitik çerçeveli binanın dış duvarı


Döşeme levhası

BF-24 Tuğlası

Bc-24 Tuğlası

Tesviye

100 markalı çimento-kum karışımı



Zemin seviyesi

2PB16-2-vn Lentosu

BF-12-P-156 Lentosu

Döşeme levhası

Dış kaplama levhası


18

Monolitik çerçeveli binanın dış duvarı


Metal bağlantılar

0 3 mm


Projeye göre iç dekorasyon

Betonarme duvar

Döşeme levhası



Zemin seviyesi

BF-24 Tuğlası



Etkin bir yalıtım

1-150mm


Etkin bir yalıtım

1-150mm


Betonarme duvar

BF-12-P-156 Lentosu

Dış kaplama levhası

Döşeme levhası


19

Monolitik çerçeveli binanın dış duvarı


BF-24 Tuğlası

Etkin bir yalıtım

1-150mm

Döşeme levhası

Zemin seviyesi

Tesviye

100 markalı çimento-kum karışımı



Balkon

Projeye göre iç dekorasyon

SX3-48 Kelepçe 8ad/m2

D300 monolitik köpük beton

SP-3-48 Sabitleme elemanı 8 ad/m2

BF-24 Tuğlası

D400 köpük beton üniteleri

Dış kaplama levhası

Döşeme levhası

Balkon

Isıl bariyeri


20

Monolitik çerçeveli binanın dış duvarı


Dış kaplama levhası

Döşeme levhası



Zemin seviyesi

Betonarme duvar

BF-24 Tuğlası

Metal bağlantılar

0 3 mm


Etkin bir yalıtım

1-150mm


Projeye göre iç dekorasyon

Dış kaplama levhası

Döşeme levhası


21

Monolitik çerçeveli binanın dış duvarı

Döşeme levhası



Zemin seviyesi

Tesviye

100 markalı çimento-kum karışımı



Isıl bariyeri

Balkon

BC-24 Tuğlası

BF-24 Tuğlası

2PB16-2vn Lentosu

BF-12-P-156 Lentosu

D400 köpük beton üniteleri

Döşeme levhası

Dış kaplama levhası

Isıl bariyeri

Balkon


22

Duvar açıklıkların oluşturulması

Kalınlığı 480 mm duvardaki eni 840mm (3,5 adet tuğla) olan açıklık 1. sırasının döşenmesi


Kalınlığı 480 mm duvardaki eni 840mm (3,5 adet tuğla) olan açıklık 2. sırasının döşenmesi

Kalınlığı 480 mm duvardaki eni 960mm (4 adet tuğla) olan açıklık 2. sırasının döşenmesi

Kalınlığı 480 mm duvardaki eni 960mm (4 adet tuğla) olan açıklık 1. sırasının döşenmesi


23

Duvar açıklıkların oluşturulması

Kalınlığı 360 mm duvardaki eni 840mm (3,5 adet tuğla) olan açıklık 1. sırasının döşenmesi


Kalınlığı 360 mm duvardaki eni 960mm (4 adet tuğla) olan açıklık 2. sırasının döşenmesi

Kalınlığı 360 mm duvardaki eni 960mm (4 adet tuğla) olan açıklık 1. sırasının döşenmesi

Kalınlığı 360 mm duvardaki eni 840mm (3,5 adet tuğla) olan açıklık 2. sırasının döşenmesi


24

5. Üretim süreci

5.1. Teslimat ve saklama koşulları


vermekle beraber bazı tuğlaları kırabilir.

Paletler eğimsiz ve suyun ulaşamayacağı düz bir zemin üzerine indirilip sıralanmalıdır.

Tuğlaların iş başlamadan önce uzun süre depolanması halinde, paletlerin üst kısmındaki film kapalı şekilde bırakılıp kenarlarındaki filmlerin açılması gerekir.

Tuğlalar şantiye alanına filmle kapatılmış paletler üzerinde teslim edilir. Film tuğlaları yağışlardan korumakla beraber taşıma sırasında oluşabilecek kaymaları önlemektedir.

Tuğlaların boşaltma işlemini kendi gücünüzle yaptığınız halde, forklift veya yumuşak dokulu taşıyıcılardan yararlanmanız tavsiye edilir. Çelik taşıyıcılar kullanma sonucunda tuğlaların yüzey kısmını zarar






25

5.2. Duvar ve bölme üniteler için işaretleme yapılması


  1. Seviye ölçüm cihazı yardımıyla destek noktalarının zemin üzerindeki dikey işaretlemeleri yapılması gerekiyor. İşaretler serilmiş su yalıtım yüzeyinde yapılır. En yüksek nokta belirlenmeli. Zemin tesviye işlemine en yüksek noktadan başlanmalıdır.

5.3. Zemin tesviyesi

Tesviye işlemi yüksek mukavemetli çimento harcı ile yapılır, düzensizlikler ise alüminyum ray ile düzeltilir.



5.4. 1. Sıranın döşenmesi

1. 1. Sıra tesviye edilmiş kuru bir zemin üzerinde yapılır. Tesviye edilmiş kuru bir zemin üzerine ilk önce duvar iç kısmının tuğlaları döşenir. Duvar iç kısım tuğlaları



2. Zeminin kusursuz tesviyesi için genelde vidalar yardımında yükseklik üzerinde ayarlanan yön gösteren araçları seti kullanılmaktadır. Yön gösteren araçlar zemin üzerinde kurulur ve seviye cihazı yardımında yükseklik belirlenir.

Bu işlem için genelde 2m uzunluğundaki alüminyum ray kullanılır. Düzenlenecek harç kalınlığı minimum 10 mm olmalıdır.

Bir birine SK-3 sabitleme elemanlarıyla bağlanır. Projede belirlenmiş ara mesafe ile duvar dış kısım tuğlaları döşenir. Bu tuğlalar da SK-3 sabitleme elemanlarıyla aynı şekilde bağlanır. (Resim No. 1, 2)




26

2. Duvar iç ve dış tuğla sıraları araları SK-3 sabitleme elemanlarıyla ve SX kelepçeleriyle proje uyarınca bağlanır (Resim No. 3, 4).



3. Döşenmiş tuğlalar çizimlerde belirtilmiş bağlantılara göre kontrol edilmeli. İlk sıranın düz döşenmesi sayesinde kalan sonraki sıralar çok kolay ve düz döşenecektir.



5.4. 1. Sıra ve sonraki sıraların döşenmesi

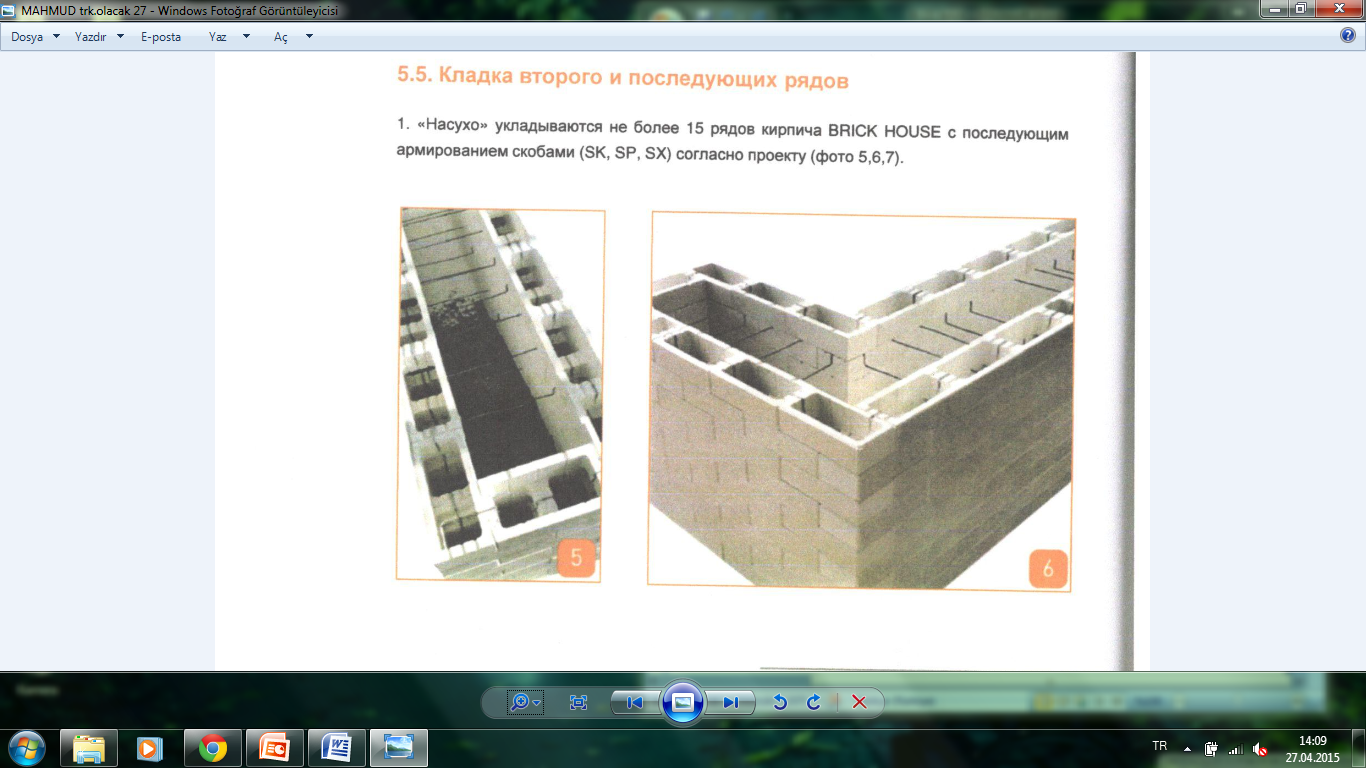

  1. BRİCK HOUSE tuğlaların en fazla 15 sırası kuru şekilde döşenir ve daha sonra projede belirtildiği gibi (SK, SP, SX) sabitleme elemanları yardımıyla takviye edilir. (Resim No. 5, 6, 7).



27



  1. Dolgu işlemi için köpük betonun hazırlanması aşamasında, sıva makinesinin şişirme makinesi ile beraber kullanılmasını tavsiye ederiz. Duvardaki tüm boşluklar monolitik polistren betonla veya yoğunluğu en az 200 kg/m3 olan şişirilmiş çimento harcı ile doldurulur. (Resim No.8)




28
Devamında projede belirlenmiş bilgiler uyarınca yukarıda 1, 2. maddelerde gösterilmiş olan işlemler tekrar edilir. (Resim No. 9-14).
Kataloq: dokuman

Yüklə 143,1 Kb.

Dostları ilə paylaş:




Verilənlər bazası müəlliflik hüququ ilə müdafiə olunur ©muhaz.org 2022
rəhbərliyinə müraciət

    Ana səhifə
