FIŞĂ DE LUCRU

părţile componente ale aparatelor electrice

sistemul de stingere a arcului electric

Competenţa: Analizează construcţia diferitelor tipuri de aparate electrice.



Obiective:

•
  să recunoaşteţi subansamblurile constructive ale aparatelor electrice


Timp de lucru: 15 minute


Lucraţi individual !

“Secretele din ... camera de stingere !”

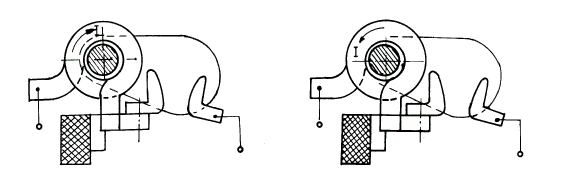

În figurile de mai jos este reprezentată calea de curent a unui aparat electric. În fiecare figură s-a reprezentat câte un sens al curentului între cele două borne de conectare.

Între cele două borne de conectare este înseriată o bobină cu câteva spire, numită bobină de suflaj. Rolul bobinei este acela de a produce un câmp magnetic prin care arcul electric de întrerupere să fie determinat să se “lungească” pe piesele de contact cu formă special realizată pentru acest scop şi asfel, să fie stins mai uşor.

Aflaţi sensul forţei care acţionează în cele două cazuri asupra coloanei de arc şi obesrvaţi modul în care se realizează stingerea prin suflaj a arcului electric.

Analizaţi ce se întâmplă dacă circuitul este alimentat în curent alternativ.

ATENŢIE !

Coloana de arc este un conductor (din plasmă) prin care curentul electric tinde să se menţină după desprinderea contactelor. Fiind o coloană de gaze ionizate, forma sa este dictată de factorii dein mediul în care se dezvoltă, inclusiv de sensul inducţiei produse de bobina de suflaj.

FIŞĂ DE LUCRU

studierea comparativă a diferitelor tipuri de aparate

Competenţa: Specifică parametrii tehnici ai aparatelor electrice



Obiective:

•
  să comparaţi tipurile de aparate din aceeaşi categorie, utilizând cataloage


Timp de lucru: 25 minute


Lucraţi în perechi !

În tabelul următor sunt specificate caracteristici constructive, funcţionale şi de utilizare pentru următoarele aparate de joasă tensiune: contactoare (C), contactoare cu relee (CR) şi întreruptoare automate (IA). Împreună cu colegul de bancă, marcaţi, pe rând, cu “” căsuţele din dreptul aparatelor care prezintă caracteristica enunţată: folosiţi creioane colorate pentru a deosebi semnele fiecăruia şi apoi număraţi câte semne are fiecare, consultând fişa de răspunsuri.

ATENŢIE !

Unele caracteristici sunt specifice mai multor aparate dintre cele studiate !

Caracteristica			C	CR	IA
1. Menţinerea în poziţie “închis” se asigură cu un …		electromagnet
		zăvor mecanic
2. Construcţie		simplă
		complexă
		foarte complexă
3. Frecvenţă de conectare		mare
		medie
		foarte mică
4. Durată de viaţă		foarte mare
		mică
5. Putere de rupere		redusă
		foarte mare
6. Comportare la şocuri şi vibraţii		slabă
		foarte bună
7. Comportare la variaţii ale tensiunii de alimentare		nesigură
		foarte sigură
8. Protecţia pe care o asigură		la scăderea sau lipsa tensiunii de alimentare
		la suprasarcini
		la scurtcircuite
9. Domenii de utilizare	comanda închiderii şi deschiderii circuitelor de acţionare şi automatizare
	comanda şi protecţia motoarelor lectrice
	protecţia reţelelor de distribuţie
	comanda şi protecţia consumatorilor împotriva întreruperilor provocate de oscilaţiile tensiunii de alimentare
