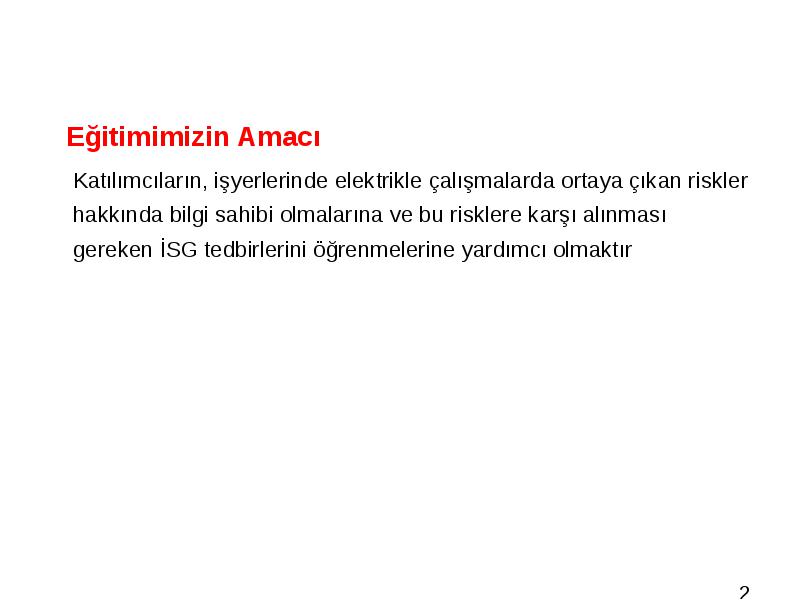

Katılımcıların, işyerlerinde elektrikle çalışmalarda ortaya çıkan riskler hakkında bilgi sahibi olmalarına ve bu risklere karşı alınması gereken İSG tedbirlerini öğrenmelerine yardımcı olmaktır

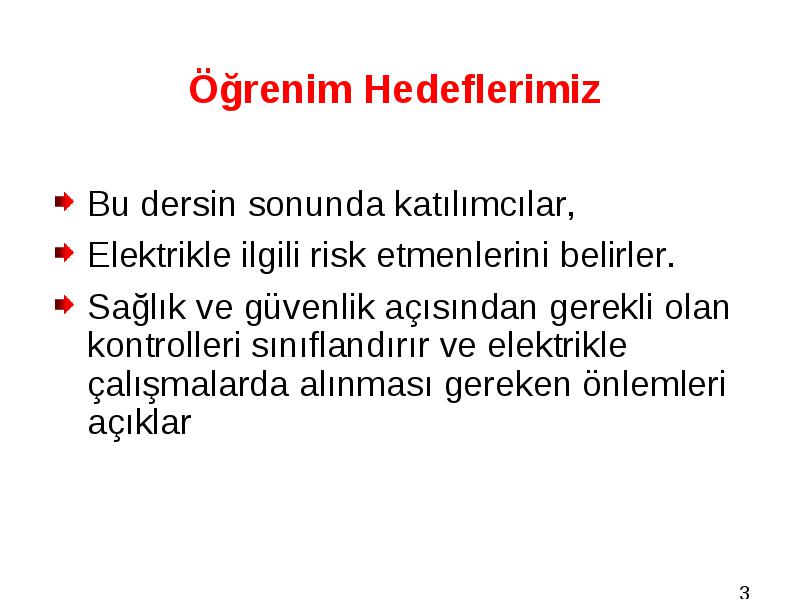

Bu dersin sonunda katılımcılar,
Bu dersin sonunda katılımcılar,
Elektrikle ilgili risk etmenlerini belirler.
Sağlık ve güvenlik açısından gerekli olan kontrolleri sınıflandırır ve elektrikle çalışmalarda alınması gereken önlemleri açıklarI

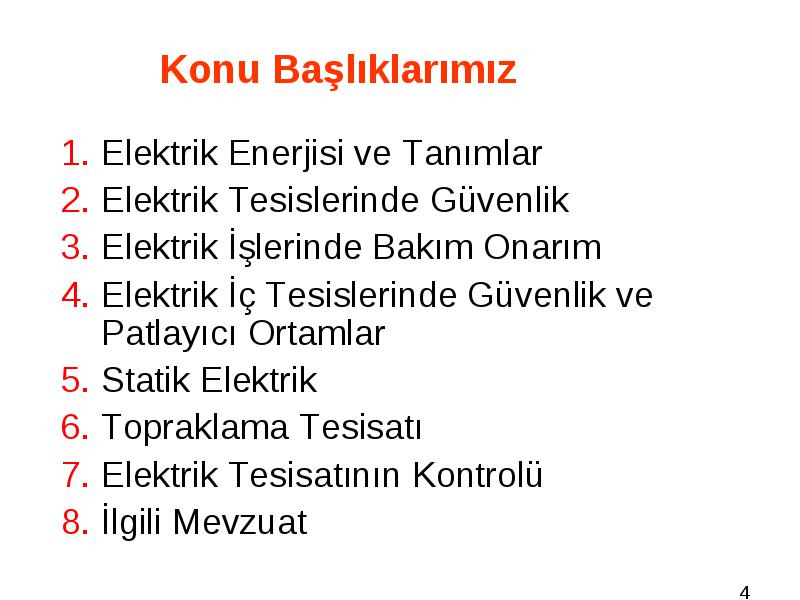

Elektrik Enerjisi ve Tanımlar
Elektrik Enerjisi ve Tanımlar
Elektrik Tesislerinde Güvenlik
Elektrik İşlerinde Bakım Onarım
Elektrik İç Tesislerinde Güvenlik ve Patlayıcı Ortamlar
Statik Elektrik
Topraklama Tesisatı
Elektrik Tesisatının Kontrolü
İlgili Mevzuat

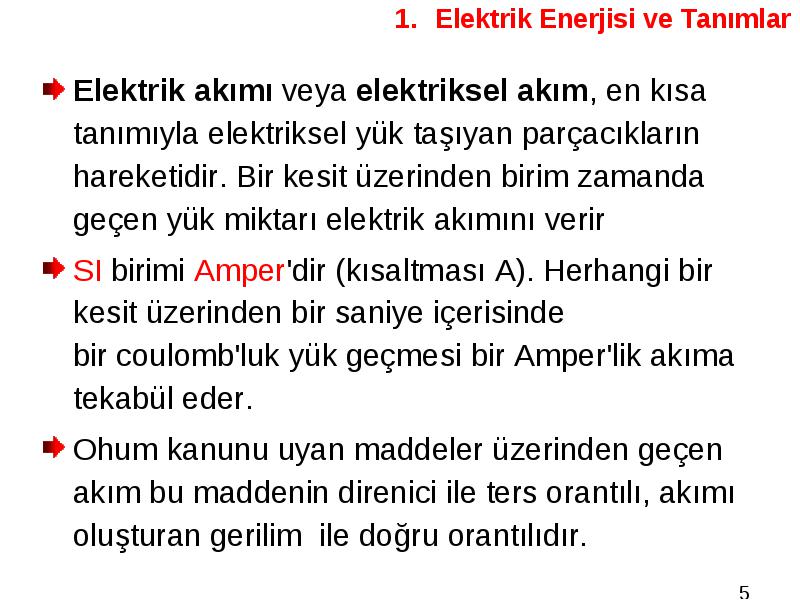

Elektrik akımı veya elektriksel akım, en kısa tanımıyla elektriksel yük taşıyan parçacıkların hareketidir. Bir kesit üzerinden birim zamanda geçen yük miktarı elektrik akımını verir
Elektrik akımı veya elektriksel akım, en kısa tanımıyla elektriksel yük taşıyan parçacıkların hareketidir. Bir kesit üzerinden birim zamanda geçen yük miktarı elektrik akımını verir
SI birimi Amper'dir (kısaltması A). Herhangi bir kesit üzerinden bir saniye içerisinde bir coulomb'luk yük geçmesi bir Amper'lik akıma tekabül eder.
Ohum kanunu uyan maddeler üzerinden geçen akım bu maddenin direnici ile ters orantılı, akımı oluşturan gerilim ile doğru orantılıdır.

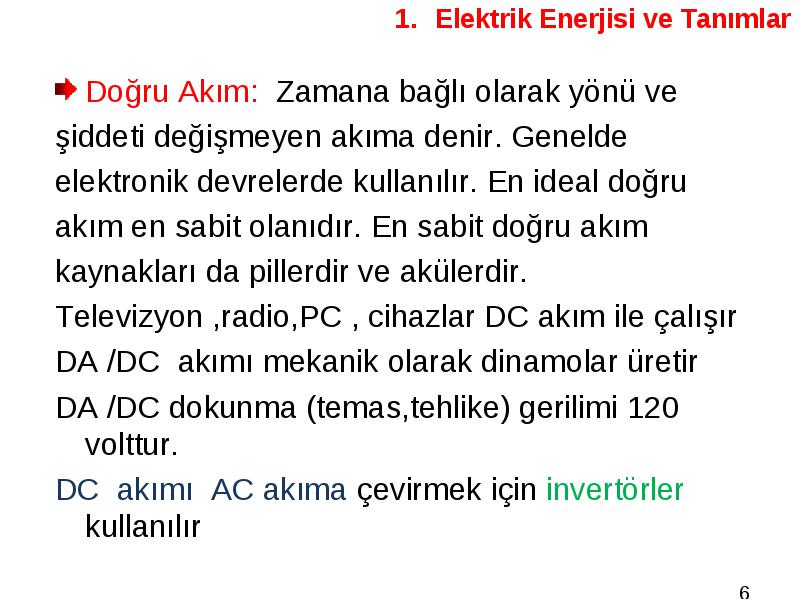

Doğru Akım: Zamana bağlı olarak yönü ve
Doğru Akım: Zamana bağlı olarak yönü ve
şiddeti değişmeyen akıma denir. Genelde
elektronik devrelerde kullanılır. En ideal doğru
akım en sabit olanıdır. En sabit doğru akım
kaynakları da pillerdir ve akülerdir.
Televizyon ,radio,PC , cihazlar DC akım ile çalışıri

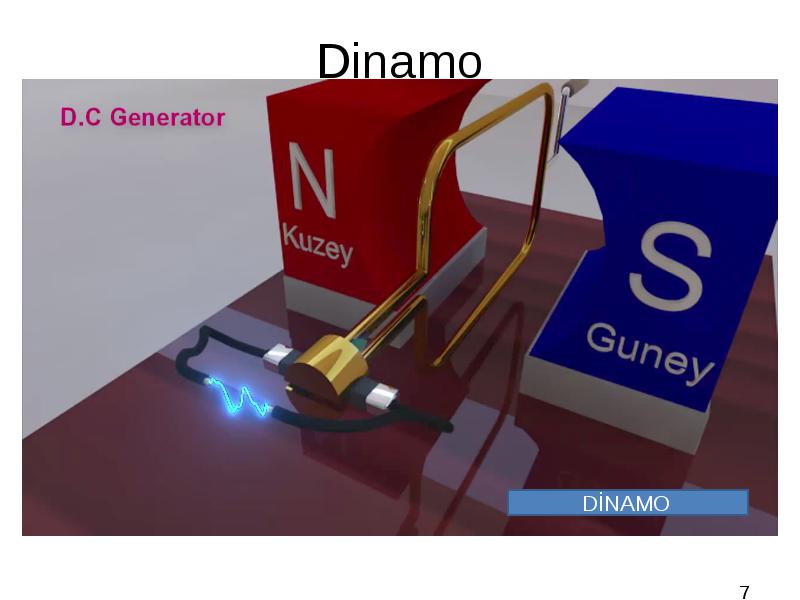

DA /DC akımı mekanik olarak dinamolar üretir
DA /DC dokunma (temas,tehlike) gerilimi 120 volttur.
DC akımı AC akıma çevirmek için invertörler kullanılır

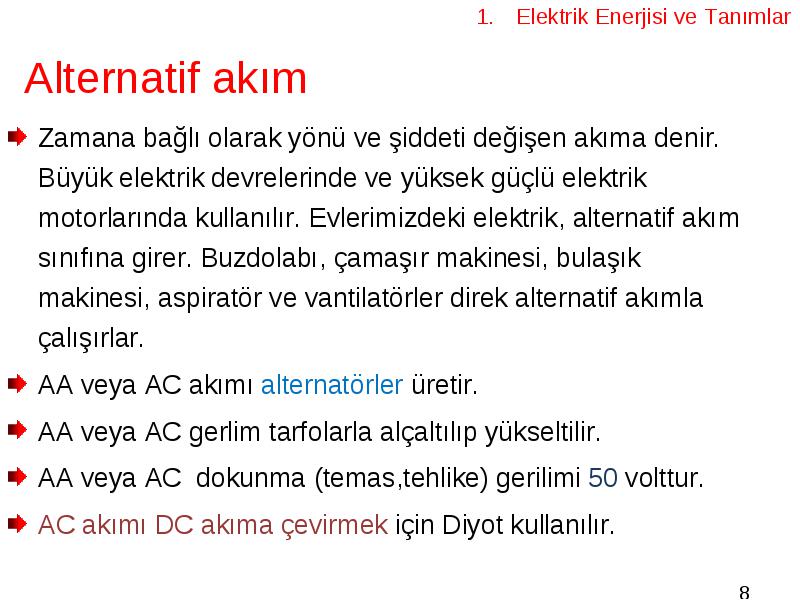

Zamana bağlı olarak yönü ve şiddeti değişen akıma denir. Büyük elektrik devrelerinde ve yüksek güçlü elektrik motorlarında kullanılır. Evlerimizdeki elektrik, alternatif akım sınıfına girer. Buzdolabı, çamaşır makinesi, bulaşık makinesi, aspiratör ve vantilatörler direk alternatif akımla çalışırlar.
Zamana bağlı olarak yönü ve şiddeti değişen akıma denir. Büyük elektrik devrelerinde ve yüksek güçlü elektrik motorlarında kullanılır. Evlerimizdeki elektrik, alternatif akım sınıfına girer. Buzdolabı, çamaşır makinesi, bulaşık makinesi, aspiratör ve vantilatörler direk alternatif akımla çalışırlar.
AA veya AC akımı alternatörler üretir.
AA veya AC gerlim tarfolarla alçaltılıp yükseltilir.
AA veya AC dokunma (temas,tehlike) gerilimi 50 volttur.
AC akımı DC akıma çevirmek için Diyot kullanılır.

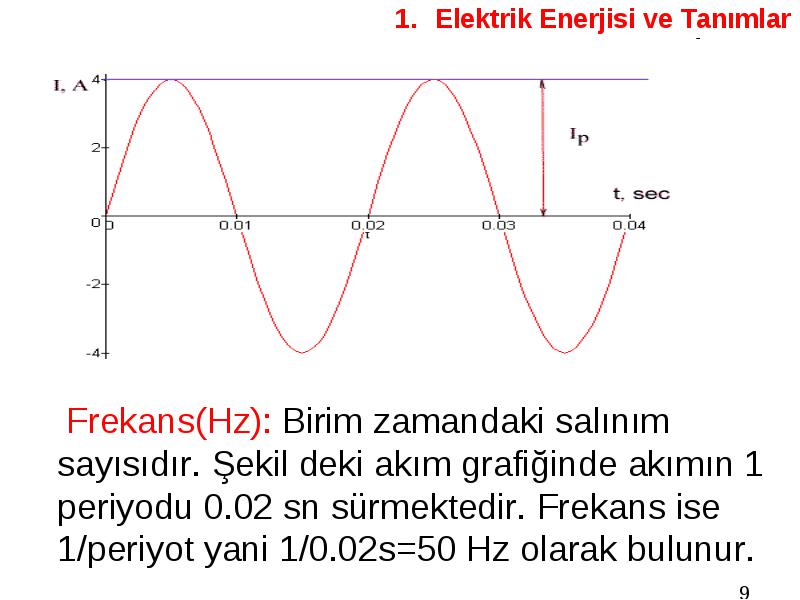

Frekans(Hz): Birim zamandaki salınım sayısıdır. Şekil deki akım grafiğinde akımın 1 periyodu 0.02 sn sürmektedir. Frekans ise 1/periyot yani 1/0.02s=50 Hz olarak bulunur.
Frekans(Hz): Birim zamandaki salınım sayısıdır. Şekil deki akım grafiğinde akımın 1 periyodu 0.02 sn sürmektedir. Frekans ise 1/periyot yani 1/0.02s=50 Hz olarak bulunur.

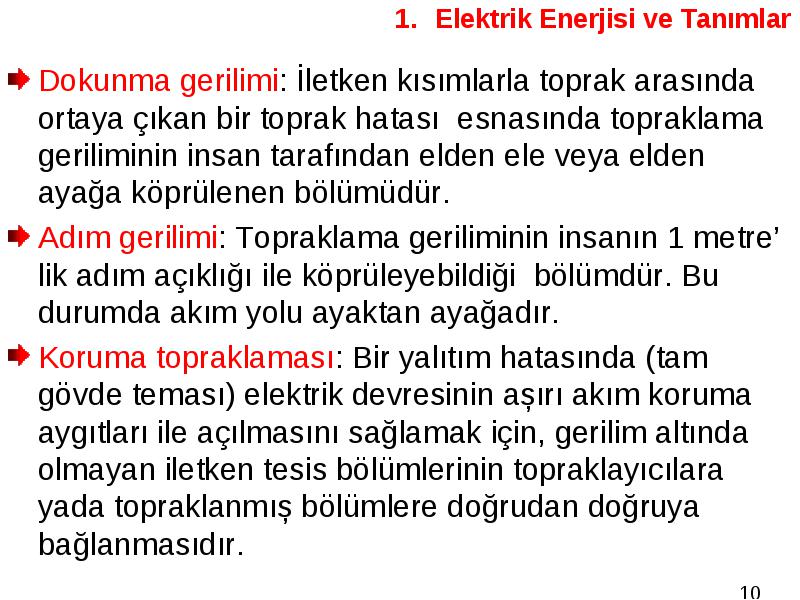

Dokunma gerilimi: İletken kısımlarla toprak arasında ortaya çıkan bir toprak hatası esnasında topraklama geriliminin insan tarafından elden ele veya elden ayağa köprülenen bölümüdür.
Dokunma gerilimi: İletken kısımlarla toprak arasında ortaya çıkan bir toprak hatası esnasında topraklama geriliminin insan tarafından elden ele veya elden ayağa köprülenen bölümüdür.
Adım gerilimi: Topraklama geriliminin insanın 1 metre’ lik adım açıklığı ile köprüleyebildiği bölümdür. Bu durumda akım yolu ayaktan ayağadır.
Koruma topraklaması: Bir yalıtım hatasında (tam gövde teması) elektrik devresinin așırı akım koruma aygıtları ile açılmasını sağlamak için, gerilim altında olmayan iletken tesis bölümlerinin topraklayıcılara yada topraklanmıș bölümlere doğrudan doğruya bağlanmasıdır.

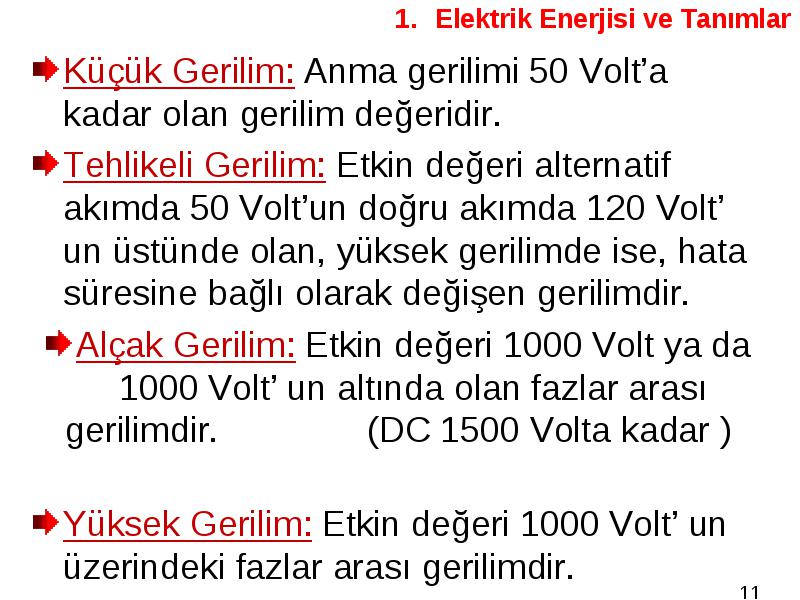

Küçük Gerilim: Anma gerilimi 50 Volt’a kadar olan gerilim değeridir.
Küçük Gerilim: Anma gerilimi 50 Volt’a kadar olan gerilim değeridir.
Tehlikeli Gerilim: Etkin değeri alternatif akımda 50 Volt’un doğru akımda 120 Volt’ un üstünde olan, yüksek gerilimde ise, hata süresine bağlı olarak değişen gerilimdir.
Alçak Gerilim: Etkin değeri 1000 Volt ya da 1000 Volt’ un altında olan fazlar arası gerilimdir. (DC 1500 Volta kadar )
Yüksek Gerilim: Etkin değeri 1000 Volt’ un üzerindeki fazlar arası gerilimdir.
Şebeke: Aynı anma gerilimli, birbirine bağlı elektrik tesislerinin tümüne şebeke denir. İletimde kullanılan şebekelere iletim şebekeleri, dağıtımda kullanılan şebekelere de dağıtım şebekeleri denir.
Şebeke: Aynı anma gerilimli, birbirine bağlı elektrik tesislerinin tümüne şebeke denir. İletimde kullanılan şebekelere iletim şebekeleri, dağıtımda kullanılan şebekelere de dağıtım şebekeleri denir.
