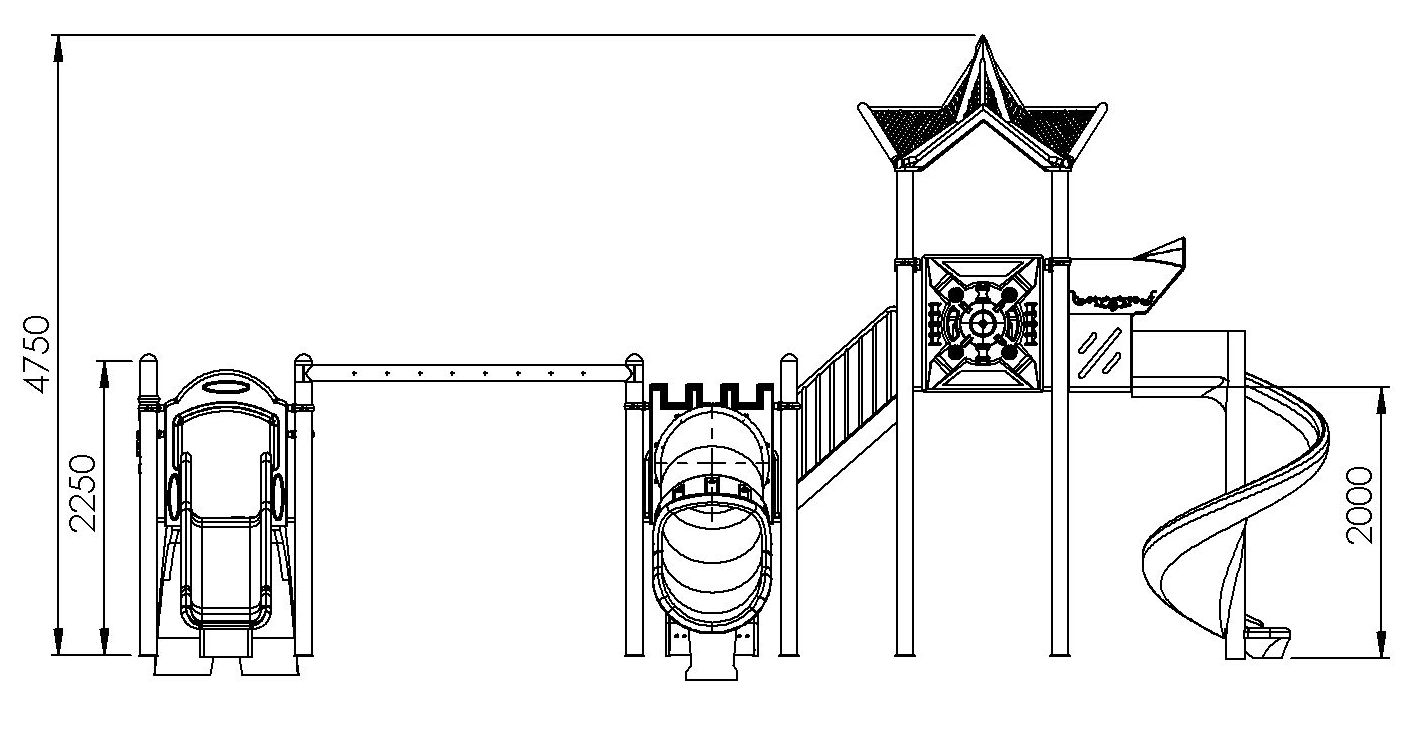

ÇOCUK OYUN GRUPLARI

GENEL ÖZELLİKLER

2.
   Tüm aletlerin taşıyıcı ana gövdeleri Ø 114 mm. çapında ve 2,5 mm. et kalınlığında SDM malzemeden imal edilmiş olacaktır.

3.
   Çocuk oyun grubunda kullanılan eğimlerde kesinlikle dik ve sivri yüzey bulunmayarak tüm bu köşe eğimleri boru eğme makinelerinde gerçekleştirilecektir.

4.
   Ürün et kalınlığı malzemenin basınca ve sürtünmeye maruz kalan noktalarında minimum ≥ 6 mm, herhangi bir basınca maruz kalmayan bariyer ve gölgelik amaçlı ürünlerde minimum ≥ 4 mm olmalıdır

5.
   Yüklenici firma, muayene sırasında min. 50 mm ye kadar ölçüm yapabilen ses dalgalarıyla kalınlık ölçme cihazı getirmelidir. Bu cihazla plastik veya metal parçaların et kalınlıkları ölçülecek olup istenilen kriterlere uygun olmayan ürünler kabul edilmeyecektir.

6.
   Oyun grubu üretimi sırasında kaynaklama işleminde gazaltı kaynağı kullanılacaktır.

7.

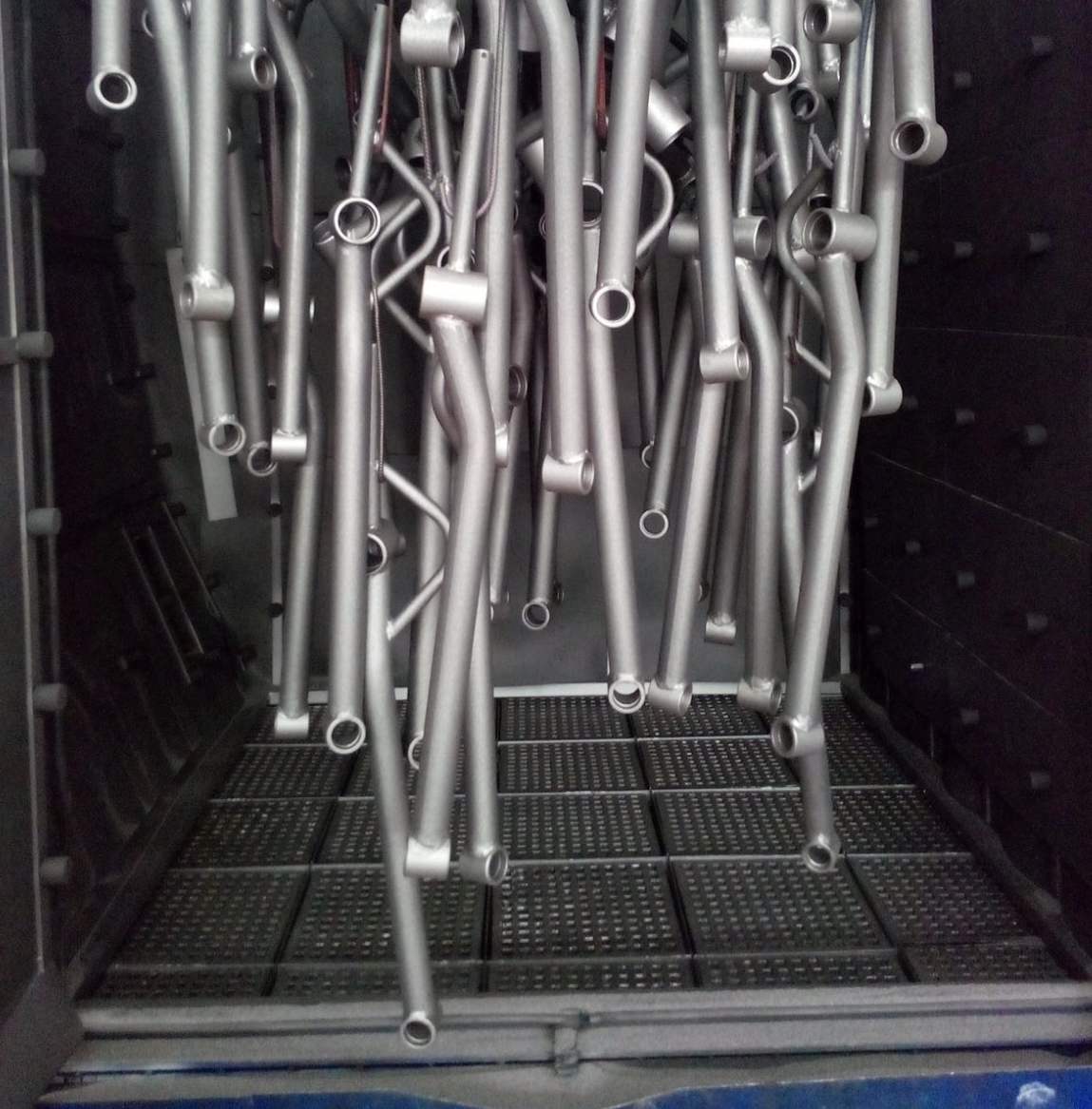

   Tüm metal malzemeler ( galvanizler dahil) Kumlama işlemine tabi tutulan malzeme asit silme işlemini takiben tercih edilen renklerde polyester esaslı fırın boya yöntemi ile boyanacak olup kullanılarak boya dış saha kullanımına uygun ve dayanıklı olacaktır. Boya renkleri idare tarafından belirlenecektir.. Boya renk uygulamasında kesinlikle bir veya iki renk uygulaması yapılmayıp çocukların ilgisini çekecek şekilde renk cümbüşü oluşturulacaktır. Kumlamanın yapıldığına dair resimler idareye ibraz edilecektir. Ayrıca idare talep ederse, kumlama esnasında kabul heyeti imalat yerinde inceleyecektir. Tüm masrafları yüklenici karşılayacaktır.


Kumlama işleminin teknik özellikleri: Kumlama işlemi, uygun aşındırıcıları yüksek basınçta püskürterek malzemelerin üzerinde biriken, kir, pas, yağ ve boya gibi artıkların yüzeyden arındırılması amacıyla yapılan bir işlemdir. Bu aşındırma mikron mertebede olur. Kumlama işleminin istenilen şekilde oluşması için S – 330 ile S – 660 arasında özel yapılmış yuvarlak çelik granüller özel basınçlı teknolojik makine sayesinde fırlatma yöntemiyle makinenin içine asılmış ürünlerin her kısmına noktalama yaparak temizliği sağlanır. Tam temizliğin sağlanması içi Ürünler askı sistemine her bir noktası kumlanacak şekilde yerleştirilir. Askı sisteminin hızı 3 dev./dak. dan 10 dev./dak arası ayarlanmalı ve askı 360 derece dönerek kumlamanın yapılması sağlanır.

8.
   Plastisol Kaplama Yüzeyindeki her türlü kir ve yağ lekelerinden arındırılmış yarı mamül üzerine sürülen yapıştırıcı astar 200-220 ᵒC arasındaki fırında piştikten sonra Daldırma yöntemiyle plastisol ile kaplanıp 200ᵒC’lik fırında 20 dakika pişirilip dinlendirilecektir. Ürün üzerine kaplanacak olan kaplama 1.25 g/cm³ yoğunluğunda minimum 200ᵒC parlama noktasına sahip olacak plastisol ham mamüldenüretilecektir.Kullanılacak olan ham mamülün içeriğinde belli bir orandan sonra başta kanser, obezite ve yüksek kolesterol gibi hormon dengesini bozup insülin direnci gibi hastalıklara neden olabilecek, PVC ( PoliVinilKlorit ) malzemeyi yumuşatmak ve elastik hale getirmek için kullanılan fitalat oranının uygun olup ekolojik olarak insan ve çevreye zarar vermeyecek ve kullanımında sağlığı tehdit edicici hiçbir unsur bulunmayacak şekilde olması gerekmektedir.

9.
   İpli sistemlerde kullanılan, halatlar ve alüminyum bağlantı elemanlarının minimum 56000 Newton çekme gücüne dayanıklı olduğuna dair, akredite edilmiş bir kurumdan alınacak olan çekme kuvveti deney raporu ihale dosyasında ibraz edilecektir.

10.
    Açıkta kalan tüm boru ağızları plastik kapaklar ile kapatılacaktır.

11.
    Oyun grubunu meydana getiren bütün aksamların her biri nakliye esnasında yıpranmayı engelleyecek şekilde ambalajlanmış olacaktır.

12.
    Alçak yoğunluklu lineer polietilen (LLDPE-Lineer LowDensityPolyethylene) kullanılacaktır.

13.
    Polietilen ürünlerde renk solmasını önlemek için polietilen ürünleri renklendirmek için kullanılan masterbatch boyaların ISO 105 B02 standardına göre yapılan “Işık Haslığı” test değeri 6 veya üzeri olmalıdır.Tüm boyalarda çinko bulunmayacak, çocukların sağlığına zarar verecek herhangi bir kimyasal madde içermeyen ve TS EN 71 sertifikasına sahip orijinal hammadde kullanılacak olup, renkleri 5yıldan önce solmayacaktır.

14.
    Elektriklenmeyi önlemek içinde polietilenin içine anti statik madde ilave edilecektir. Bu madde kaydıraktan kayma esnasında meydana gelen statik elektriği önlemektedir.

15.
    Oyun grubunun montajı esnasında elektriklenmeyi önlemek için katodik toprak kutuplaştırma tekniği uygulanacaktır.

16.
    İdarenin arızayı bildirmesine müteakip en geç 24 saat içerisinde müdahale edilecektir.


Teknik şartnamedeki ölçülerde %10 kglara ise %5 tolerans verilmiş, max. ölçüler serbest bırakılmıştır

17.

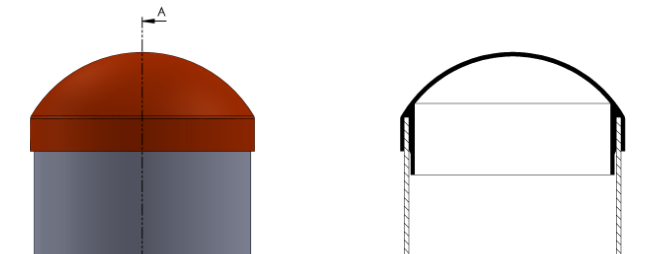

    BORU KAPAĞI


Boru açık yerleri keskin hatları ortadan kaldırmak amacı ile yüksek mukavemetli polietilen malzemeden üretilmiş kapak yardımı ile kapatılacaktır. Dış kuvvetlere dayanabilmesi ve malzemenin iç kısmını yağmur sularından korumak amacıyla min. 2 mm et kalınlığında boru ucundan 30 mm borunun iç kısmını ve 2 mm et kalınlığında 17 mm dış yüzeyinden olmak üzere borunun iki yüzeyinden destekleyen, yaralanma ve darbeleri engellemek amacıyla oval olacak bir şekilde kapatılması gerekmektedir.

18.PLASTİK KELEPÇE

Oyun elemanını sabitlemek için Ø 114 mm’lik bağlantı kelepçeleri kullanılacaktır. 114’lük bağlantı kelepçeleri kızak içerisinden geçerek taşıyıcı kule borularını min. 3500 mm² saracak biçimde dizayn edilip plastik enjeksiyon metoduyla 1.sınıf polyamid malzemeden karşılıklı minimum 200 g. olarak üretilecektir.

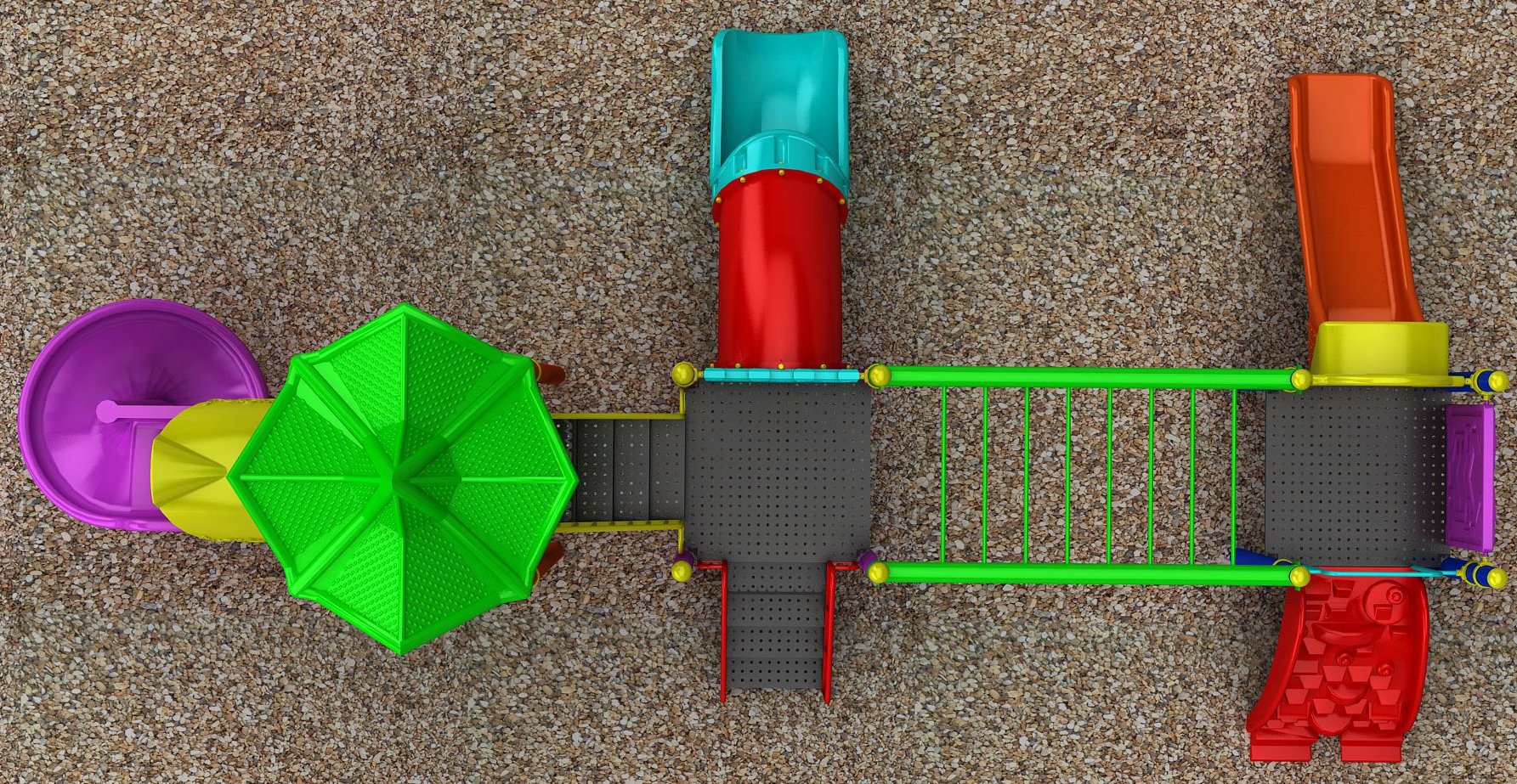

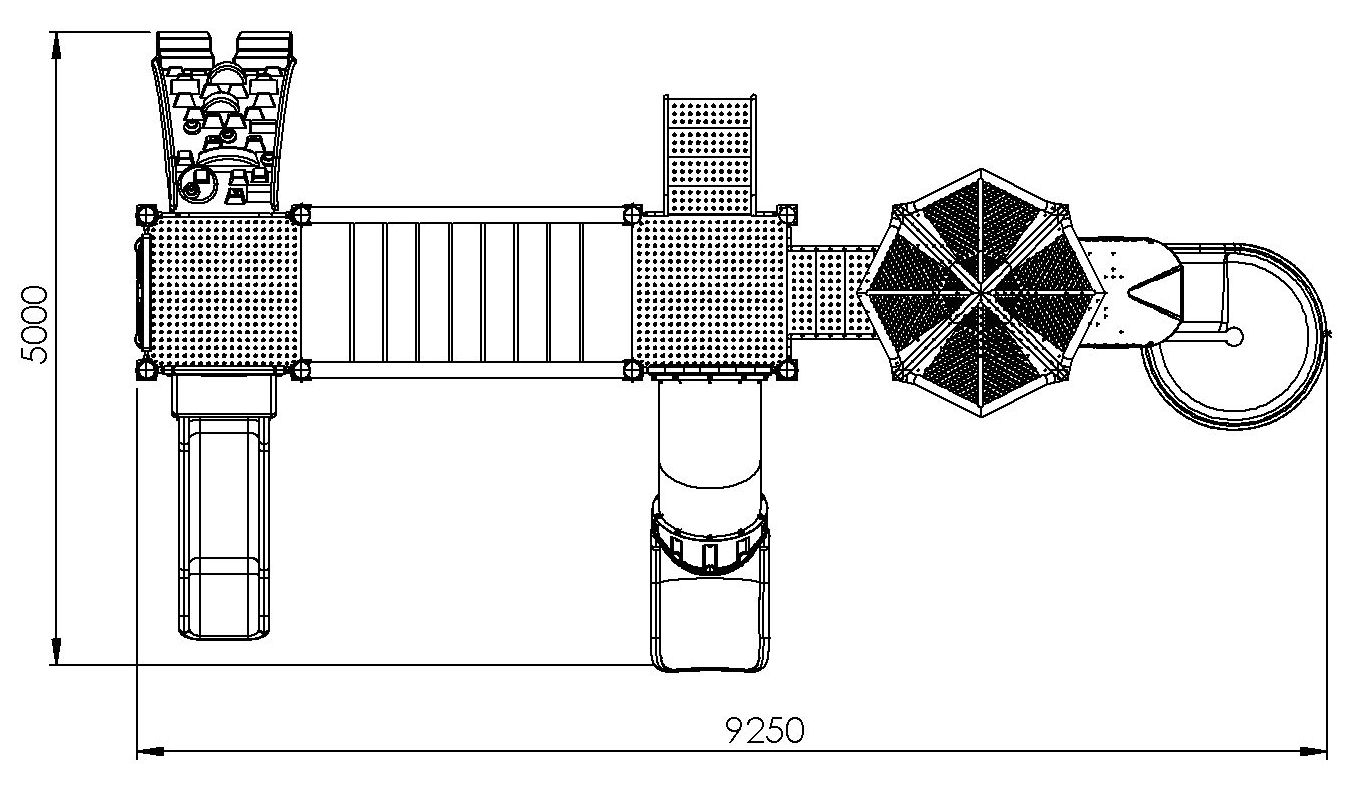

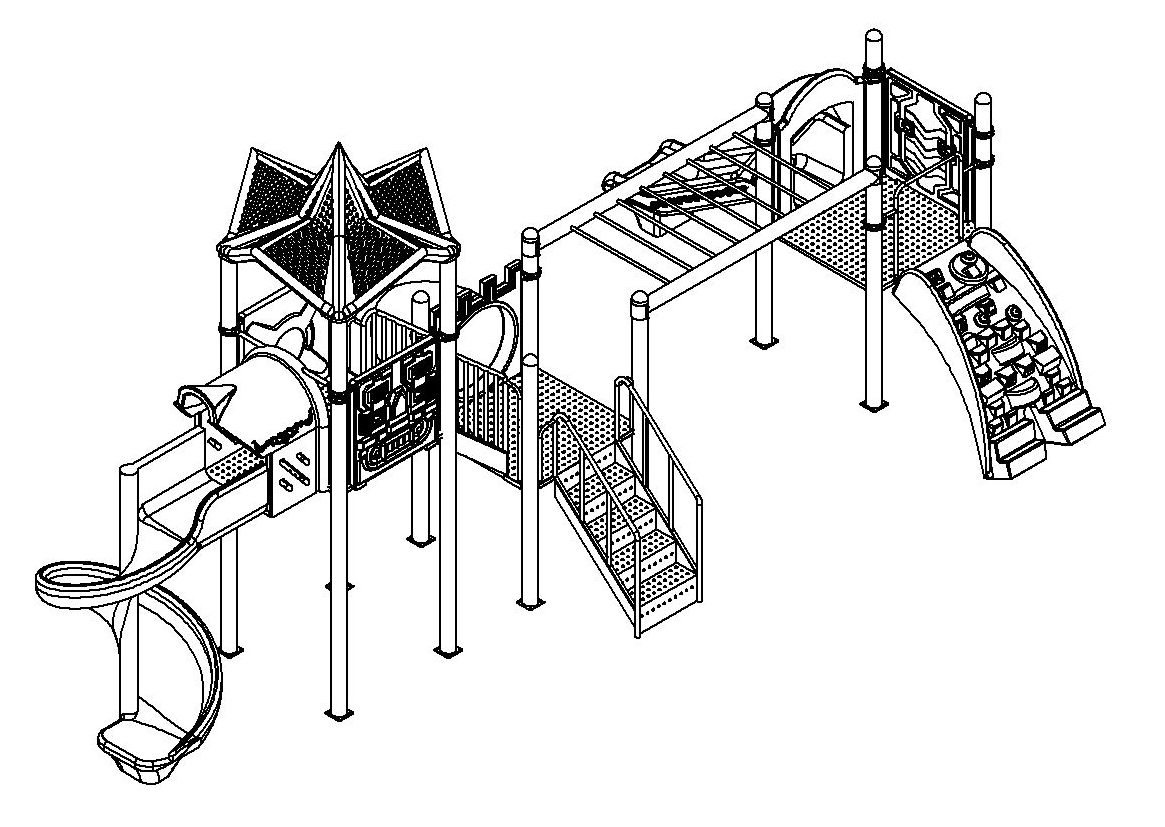

AKTİVİTELER

SIRA NO	ÜRÜN CİNSİ	MİKTAR	BİRİM
1	H:100 cm Kule	2	Adet
2	H:200 cm Kule	1	Adet
3	H:100 Düz Kaydırak	1	Adet
4	H:100 Tüp Kaydırak	1	Adet
5	H:200 Spiral Kaydırak	1	Adet
6	Düz Kaydırak Korkuluğu	1	Adet
7	Tüp Pano Korkuluğu	1	Adet
8	Spiral Kaydırak Korkuluğu	1	Adet
9	Metal Kaya Tırmanma Korkuluğu	1	Adet
10	Yeni Pencere Pano Korkuluğu	3	Adet
11	H:100 cm Merdiven (Zeminden Kuleye)	1	Adet
12	H:100 cm Merdiven (Kuleden Kuleye)	1	Adet
13	Kaya ve Halat Tırmanma	1	Adet
14	Selçuklu Çatı	1	Adet
15	Yürüme Platformu (Sete Bağlı)	1	Takım

KULE BORULARI

Kule boruları Ø 114 x 2.5 mm SDM borudan üretilecek olup, uzunlukları ise; Aktivitelerde belirtilen kule boylarına göre hesaplanacaktır.

Aktivitelerde belirtilen kule boyları o kulenin platformunun yerden yüksekliğini belirtmektedir.

Kule borusunun boyu kule üzerinde çatı mevcut ise platform üzerinden + (artı) 1800 mm yükseklikte olacaktır. Kule üzerinde çatı mevcut değil ise kule yüksekliği platform yüzeyinden + 1200 mm yükseklikte bulunacaktır.

Çatısı mevcut olmayıp kule borularından herhangi biri üzerinde palmiye, papatya, güneş vb. figürler mevcut olacaksa ; o figürlerin kullanılacağı kule borusu platform yüzeyinden +2000 mm yüksekliğinde olacaktır.

Kule Borusu Çeşidi	Platform Yüksekliği	Kule Borusu Yüksekliği
H:100 cm Kule (Çatılı)	1000 mm	2800 mm
H:100 cm Kule (Çatısız)	1000 mm	2200 mm
H:150 cm Kule (Figürlü)	1000 mm	3000 mm
H:150 cm Kule (Çatılı)	1000 mm	3300 mm
H:150 cm Kule (Çatısız)	1000 mm	2700 mm
H:150 cm Kule (Figürlü)	1000 mm	3500 mm
H:200 cm Kule (Çatılı)	1000 mm	3800 mm
H:200 cm Kule (Çatısız)	1000 mm	3200 mm
H:200 cm Kule (Figürlü)	1000 mm	4000 mm

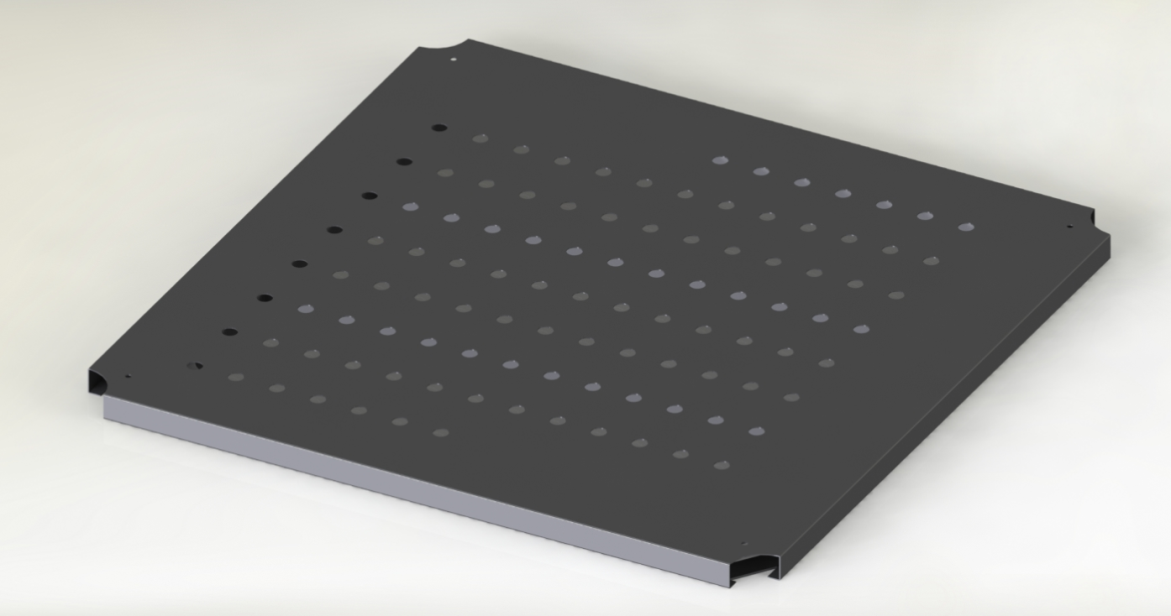

KARE PLATFORM

Üzerinde yağmur sularını tasfiye etmek için Ø 25 mm delikler bulunduran 2 mm galvaniz sacın bükülmesiyle yan duvar yüksekliği 44 mm üst yüzeyi 1183 x 1183 mm kare haline getirilen bu platformun alt kısmına mukavemeti artırmak ve yüzeyde oluşabilecek dalgalanmaları almak amacıyla 40x40x2 mm profilden bükülerek tek parça 1000x1000 mm’lik bir çerçeve oluşturulup ara bölmelerle 3 parçaya bölünecektir. Çerçeve platforma 4 noktadan destek gömlekleri ile bağlanacaktır. Destek gömlekleri 3 mm saçtan bağlantı noktalarında çerçeveyi sarıcak ve playform yan yüzeylerini karşılayacak şekilde dizayn edilip yüksek mukavemet özelliği gösterecektir. Platformların köşeleri 114 mm çapında boruyu saracak şekilde R57 ters radüs olacaktır. Uygulama ( montaj ) sırasında kullanılacak bütün cıvata ( bağlama ) delikleri platform hazırlanma aşamasında açılmış olacaktır (kaydırak, merdiven, korkuluk vs.) daha sonra herhangi bir delme işlemi yapılmayacaktır.

Platformların korozyona karşı direnç sağlaması ve yüzey üzerinde neden olacağı sürtünme katsayısının artışı için minimum 2 mm plastisol kaplama yapılacak ve bu sayede ayak kaymasını minimum seviyelere indirerek oluşan yumuşak doku sayesinde düşme anında gerçekleşebilecek yaralanmaları asgari seviyeye getirecektir.

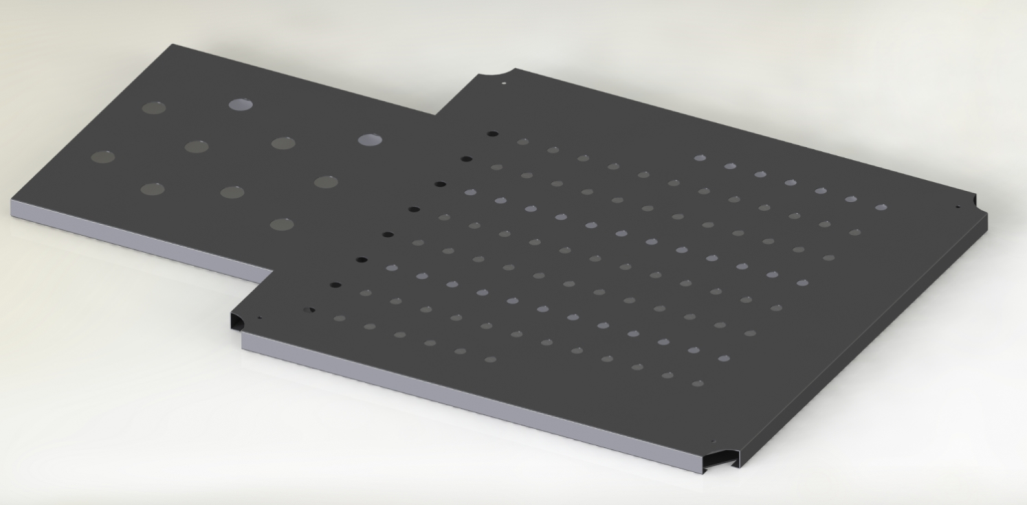

UZATMALI KARE PLATFORM

Üzerinde yağmur sularını tasfiye etmek için Ø 25 mm delikler bulunduran 2 mm galvaniz sacın bükülmesiyle yan duvar yüksekliği 40 mm üst yüzeyi 1183 x 1183 mm kare haline getirilen bu platformun yan kısmına üzerinde Ø 50 mm delikler bulunduran yan duvar yüksekliği 40 mm olan 700 x 610 mm dikdörtgen şeklindeki platform uzatmasının birleşmesiyle oluşan uzatmalı platformun alt kısmına mukavemeti artırmak ve yüzeyde oluşabilecek dalgalanmaları almak amacıyla 40x40x2 mm profil bükülerek tek parça 1000x1000 mm’lik bir çerçeve oluşturulup ara bölmelerle 3 eşit parçaya bölünecektir ve uzatma kısmında çerçeve bölmelerine paralel 40x40x2 mm profilden destekler atılacaktır. Çerçeve platforma 4 noktadan destek gömlekleri ile bağlanacaktır. Destek gömlekleri 3 mm saçtan bağlantı noktalarında çerçeveyi sarıcak ve playform yan yüzeylerini karşılayacak şekilde dizayn edilip yüksek mukavemet özelliği gösterecektir. Platformların köşeleri 114 mm çapında boruyu saracak şekilde R57 ters radüs olacaktır. Uygulama ( montaj ) sırasında kullanılacak bütün cıvata ( bağlama ) delikleri platform hazırlanma aşamasında açılmış olacaktır (kaydırak, merdiven, korkuluk vs.) daha sonra herhangi bir delme işlemi yapılmayacaktır.

Platformların korozyona karşı direnç sağlaması ve yüzey üzerinde neden olacağı sürtünme katsayısının artışı için minimum 2 mm plastisol kaplama yapılacak ve bu sayede ayak kaymasını minimum seviyelere indirerek oluşan yumuşak doku sayesinde düşme anında gerçekleşebilecek yaralanmaları asgari seviyeye getirecektir.

H:100 DÜZ KAYDIRAK

•
  En az 100cm yüksekliğindeki platformlardan max. 40º eğimli inecek şekilde tasarlanacaktır.

•
  Üstte çocukların kaydırağa güvenli girişini sağlayacak polietilen bariyer ve aşağıda çocuğun hızını kesecek şekilde min 35 cm uzunluğunda düzlemi bulunacaktır.

•
  Yan duvarları min. 15 cm yüksekliğinde olacaktır.

•
  Kaydırağın kayma bölümünün genişliği min. 45 cm olacak şekilde polietilen malzemeden tek parça olarak imal edilecektir.

•
  En altta min 27 mm x 2 mm borularla veya dengi metal ayaklarla yere gömülerek betonlanacaktır.

•
  Kaydıraklar çift cidarlı ve tek parçadan imal edilecektir olup yanlarında desenler olacaktır.

•
  Düz kaydırak min 28 kg. ağırlığında olmalıdır.

•
  Kaydırak yatay düzleminde yağmur suyu tasfiye kanalları mevcut olup üzerinde su barındırmayacaktır.

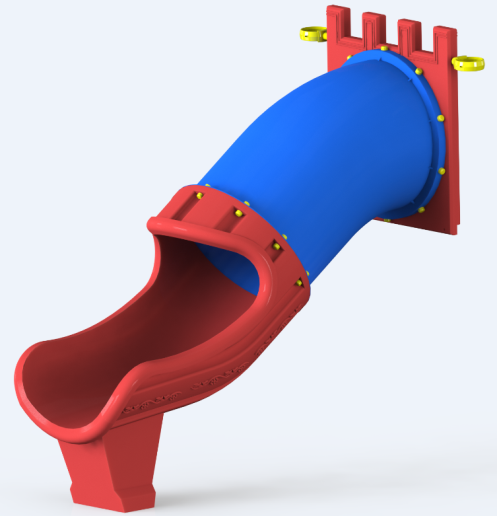

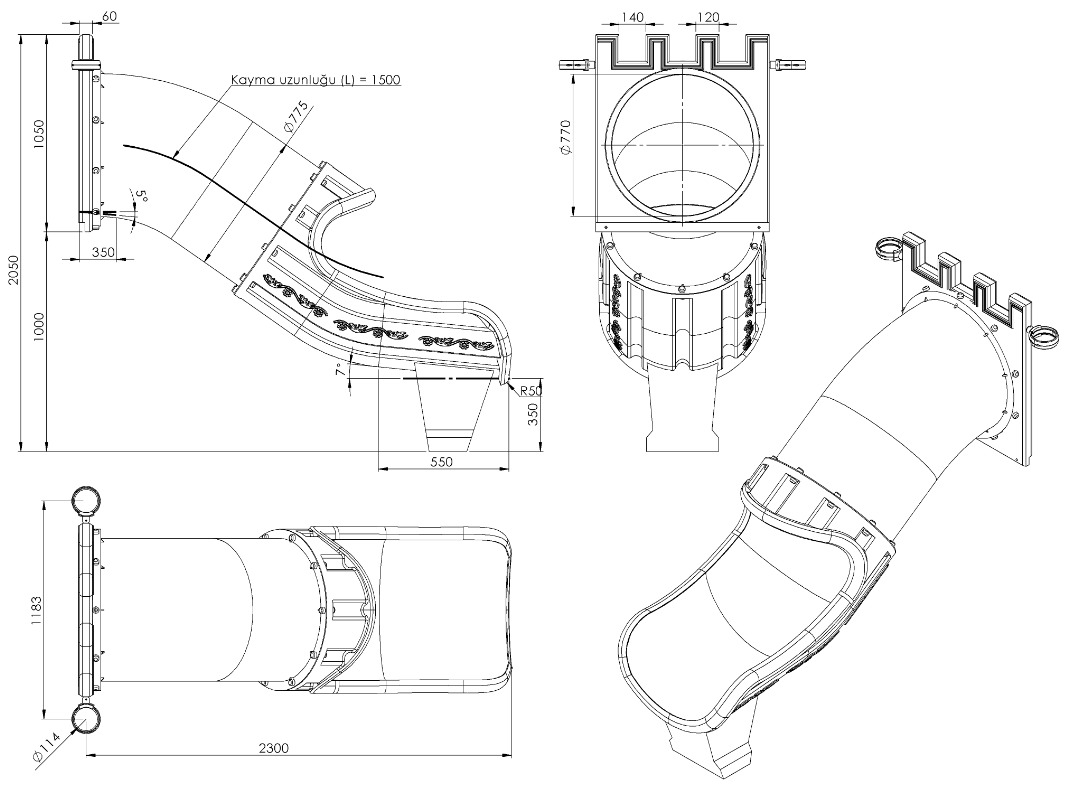

H:100 TÜP KAYDIRAK



şekil A

•
  Polietilen malzemeden giriş ve çıkış çift cidar olarak imal edilecektir.

•
  100 cm yükseklikten zemine 40 ̊ / ± 5 ̊ kayacak şekilde imal edilmelidir.

•
  Tek parça veya parçalı olarak imal edilecektir

•
  Tüp kaydırağın parçalarının birleşim yeri şekil A daki gibi 2 kademe yapılacak bu sayede kırılma engellenmiş
  olacaktır. Yüzeylerin karşılıklı baktığı tek eğimli ve sonradan kelepçenin ayrı parça olarak eklendiği dayanıksız model kabul edilmeyecektir.

•
  Ağırlık = minimum 58 kg olmalıdır.

•
  Kaydırağın, iç çapı min. 75 cm olacaktır.

•
  Kaydırağın iniş kısmının altında polietilenden topuk olacak bu topuk zemine 4 adet 25 cm. uzunluğunda boru ile betonlanacaktır.


H:200 SPİRAL KAYDIRAK

•
  200 \ ±10 cm yüksekliğindeki platformdan merkezindeki min. Ø76 mm profil boruya sarmal şekilde kalıplanmış, kendinden renkli polietilenden imal olarak, üstte çocukların kaydırağa güvenli girişini sağlayacak teknik şartname ve tasarımlarda belirtilen şekilde polietilenden mamul bariyerler bulunacaktır. Spiralin ortasından sarmal şekilde tamamına girmiş olan Ø 76 lık boru, zemine 40cm. beton atılacaktır.

•
  Polietilen malzemeden çift cidar olarak imal edilecektir.

•
  Tek parça olarak imal edilecektir.

•
  Ağırlık = 55 kg ( %5 tolerans verilmiştir.)

•
  Ölçü toleransı %10

•
  Kayılan bölümün yan yüzeylerinin yüksekliği minimum 15cm olmalı ve kayma eğimi ortalama 40 ̊ yi geçmemelidir.

•
  200 cm / ±10 cm yüksekliğinde zemine kayacak şekilde imal edilmelidir.

•
  Kaydırağın çıkış noktasına göre dönme ya da tur sayısı minimum 1,00 tur olmalıdır. Çıkış bölümü açısı platforma göre 90 ̊ olacak şekilde tasarlanmalıdır.

•
  Üstte platforma, altta ise merkezindeki taşıyıcının uzantısı ankraj olarak yere monte edilerek betonlanacaktır.

•
  Kayma alanı genişliği min. 45 cm olacaktır.

•
  Kaydırak yatay düzleminde yağmur suyu tasfiye kanalları mevcut olup üzerinde su barındırmayacaktır.

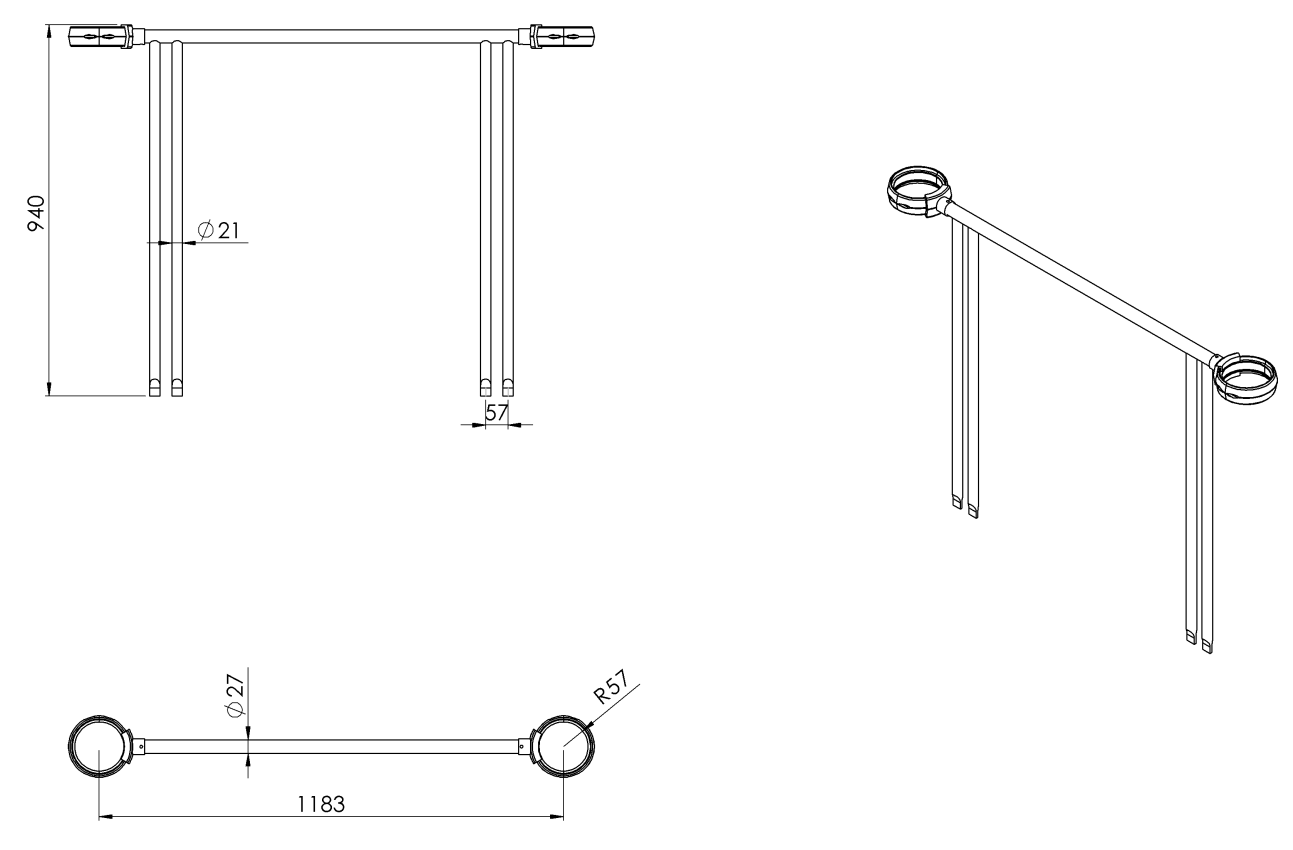

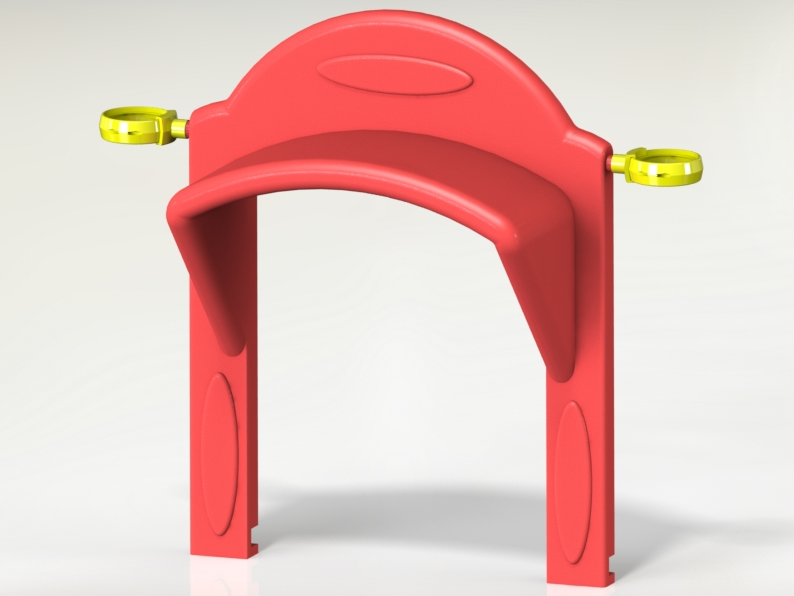

DÜZ KAYDIRAK KORKULUĞU

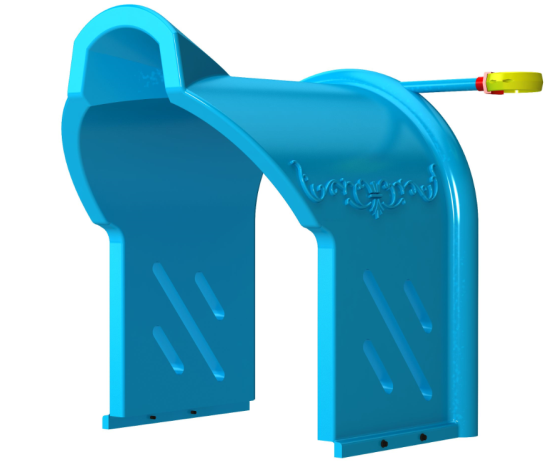

1200 x 980 x 350 mm ölçülerinde 1. Sınıf polietilen ham mamulünden rotasyon yöntemi ile çift cidarlı olarak minimum 8 kg. ağırlığında üretilecek olan düz kaydırak korkuluğu kendinden çocukların ilgisini çekecek şekilde canlı renklerden üretilmiş olacaktır.

Korkuluğun kaydırağa giriş kısmı genişliği minimum 680 mm olacak olup, alt kısmında platform montaj kanalı mevcut olarak direk bağlanabilir halde dizayn edilecektir.

Korkuluk üst yüzeyinin radüslü bir şekilde yarı elips yapısında olması ve kaydırağa giriş bölümündeki kemerli yapı dizaynındaki feder sistemi ile yüksek dayanım kazanıp görsel zenginlik katacaktır.

Korkuluğun kuleye montajı dış kuvvetlere karşı yüksek mukavemet gösterebilmesi için teknik resimde kısmi kesitte belirtildiği gibi ürün içerisinden tüm boy boyunca geçecek olan Ø 27 x 2.5 mm galvanizli borunun uç kısımlarından polietilen kelepçe ve kelepçe aparatları yardımı ile kuleye de monte montajı gerçekleştirilecektir.

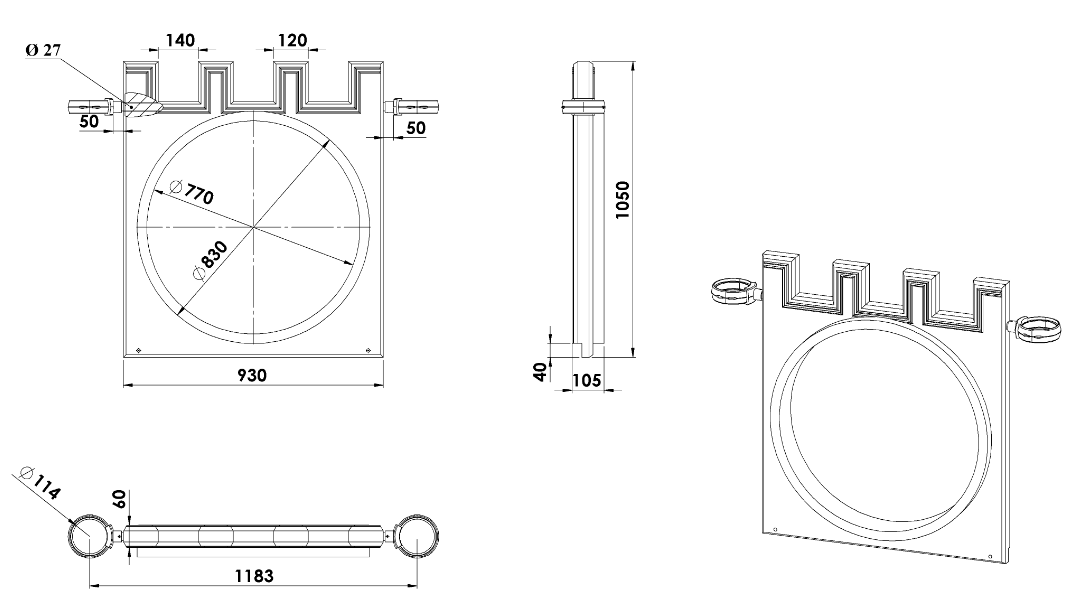

TÜP PANO KORKULUĞU

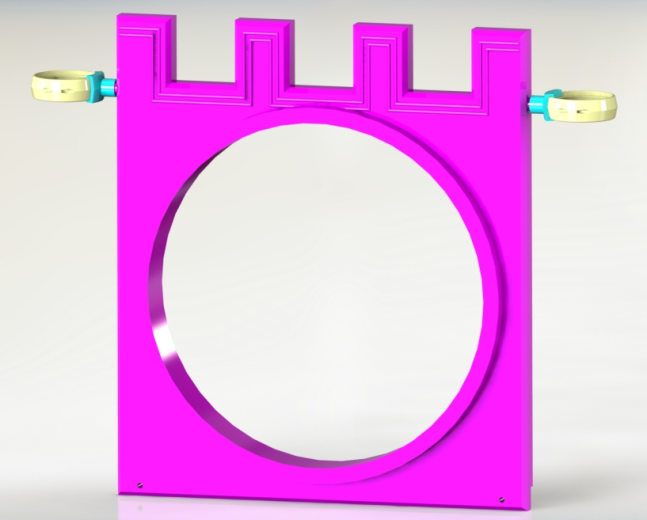

930 x 105 x 1050 mm ölçülerinde 1. Sınıf polietilen ham mamulünden rotasyon yöntemi ile çift cidarlı olarak minimum 8 kg. ağırlığında tek parça halinde üretilecek olan tüp pano korkuluğu kendinden çocukların ilgisini çekecek şekilde canlı renklerden üretilmiş olacaktır.

Korkuluk yüzeyinin dizaynı teknik resimde görüldüğü gibi Ø 770 mm tüp kaydırağa giriş kısmı olacak şekilde üretilecek oyun elemanının kaydırak bağlantı yeri minimum 30 mm federlenecek olup dış kuvvetlere karşı yüksek mukavemetli mesnet özelliği gösterecektir.

Korkuluk üst yüzeyinin kale suru görünümünde, keskin ve sivri nokta bulundurmayacak radüslü bir yapı halinde dizayn edilerek estetik görünümü tamamlanacaktır.

Korkuluğun kuleye montajı dış kuvvetlere karşı yüksek mukavemet gösterebilmesi için teknik resimde kısmi kesitte belirtildiği gibi ürün içerisinden tüm boy boyunca geçecek olan Ø 27 x 2.5 mm galvanizli borunun uç kısımlarından polietilen kelepçe ve kelepçe aparatları yardımı ile kuleye de monte montajı gerçekleştirilecek olup korkuluk alt kısmında platforma montaj kanalı mevcut olacaktır.

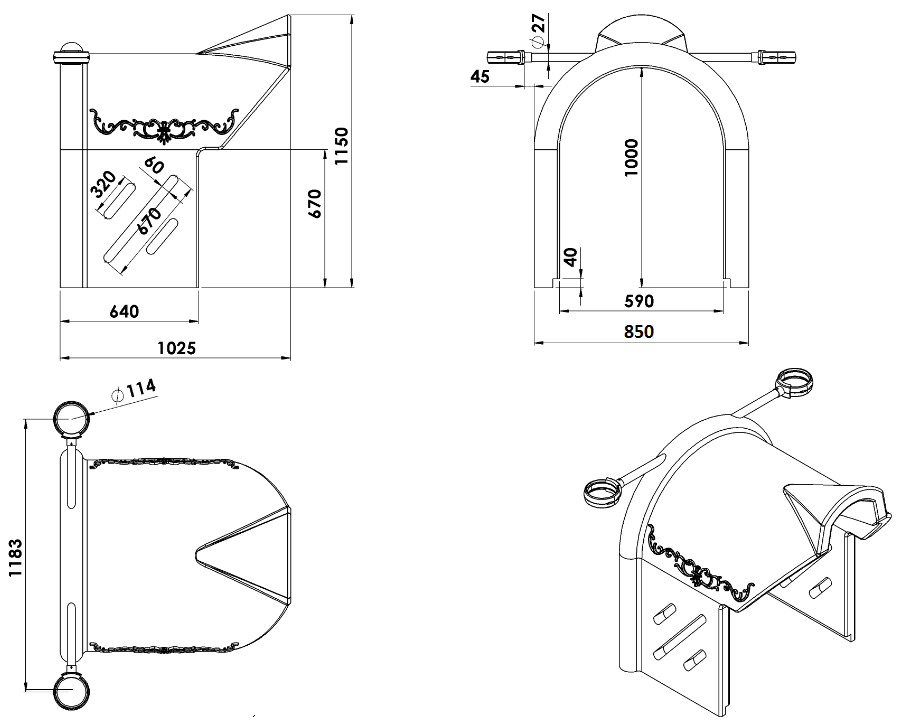

SPİRAL KAYDIRAK KORKULUĞU

1025 x 850 x 1150 mm ölçülerinde 1. Sınıf polietilen ham mamulünden rotasyon yöntemi ile çift cidarlı olarak minimum 20 kg. ağırlığında tek parça halinde üretilecek olan spiral kaydırak korkuluğu kendinden çocukların ilgisini çekecek şekilde canlı renklerden üretilmiş olacaktır.

Korkuluk yan yüzeyinin dizaynı teknik resimde görüldüğü gibi çocukların platform uzantısı üzerindeyken yan boşlukları tamamıyla kapatılıp güvenli oyun sahası sağlayacak şekilde tasarlanıp, teknik resimde belirtildiği gibi ergonomik olarak çocukların elleriyle rahatça kavrayıp dengelerini sağlayabilecekleri 60 mm radüslü kanallar mevcut olacaktır.

Korkuluk üst yüzeyinin şapkalı kemer mimarisi şeklinde gölgelik bulunacak olup çift taraflı işlemesi ile görsel zenginlik sağlayacaktır.

Korkuluğun kuleye montajı dış kuvvetlere karşı yüksek mukavemet gösterebilmesi için teknik resimde belirtildiği gibi ürün içerisinden tüm boy boyunca geçecek olan Ø 27 x 2.5 mm galvanizli borunun uç kısımlarından polietilen kelepçe ve kelepçe aparatları yardımı ile kuleye de monte montajı gerçekleştirilecek olup korkuluk alt kısmında iki taraflı uzatmalı platforma montaj kanalı mevcut olacaktır.

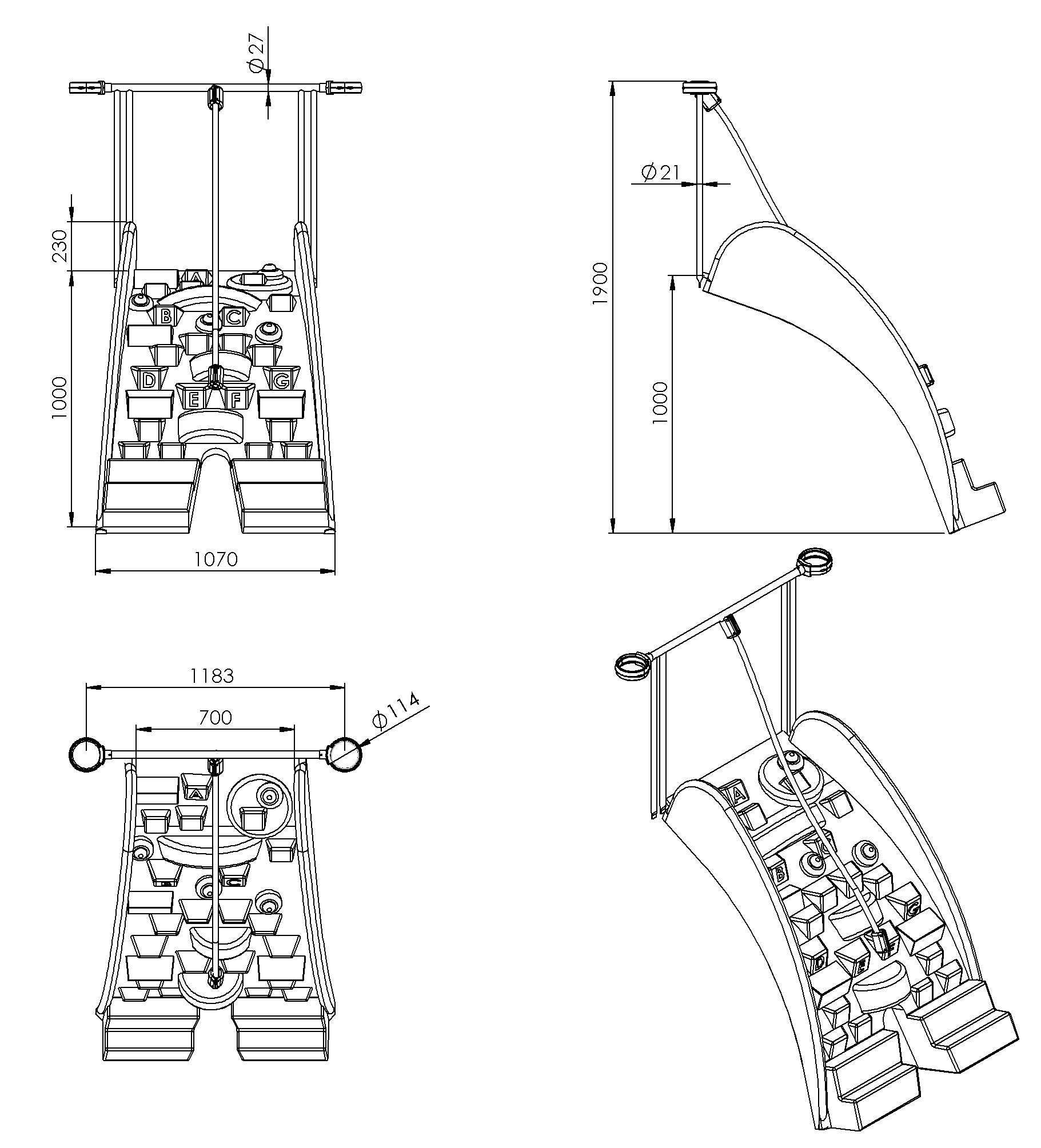

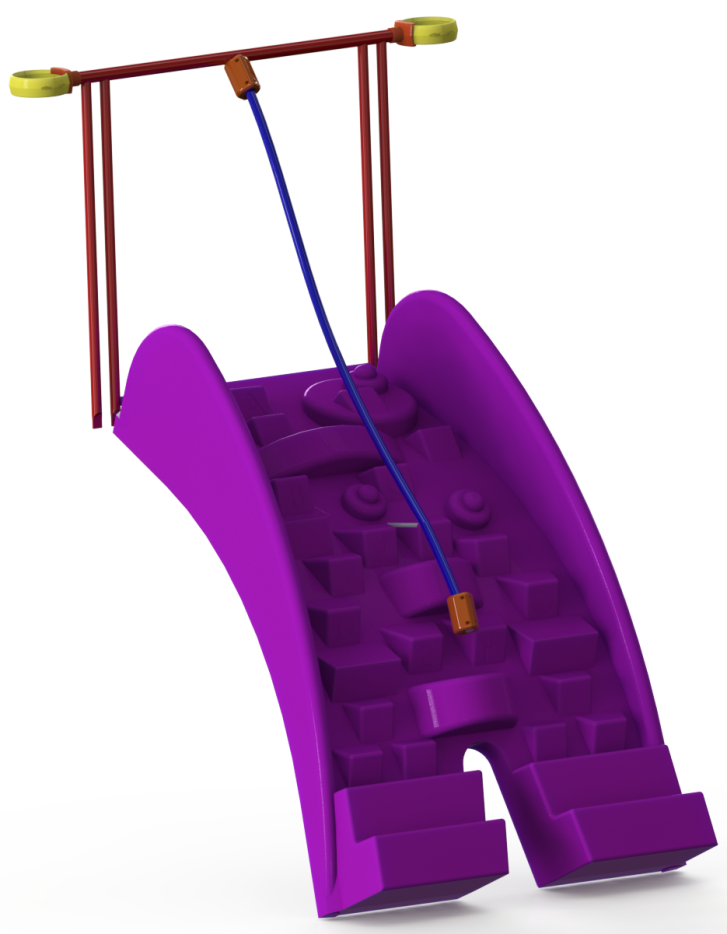

METAL KAYA TIRMANMA KORKULUĞU

Kaya Tırmanma korkuluğu ana konstrüksiyonu teknik resimde verilen ölçülerde; el tutma yerleri Ø 27 x 2.5 mm galvaniz borudan bükülerek üretilecektir. Platform mesnet yerlerinde mukavemet ve estetik kazanma amacıyla boruların uç kısımları 60 tonluk başınç altında özel kalıplarla ezilerek 5 mm’lik yassı hale gelecektir.

Korkuluğun kuleye montajı teknik resimde belirtildiği gibi el tutma yerlerinin uç kısımlarından polyemid kelepçe ve kelepçe aparatları yardımı ile kuleye de monte montajı gerçekleştirilecektir.

Korkuluk metal aksamı kumlama işlemine tabi tutularak elektrostatik toz boya yöntemi ile dış cepheye uygun olarak çocukların ilgisini çekecek canlı renklerde boyanacaktır.

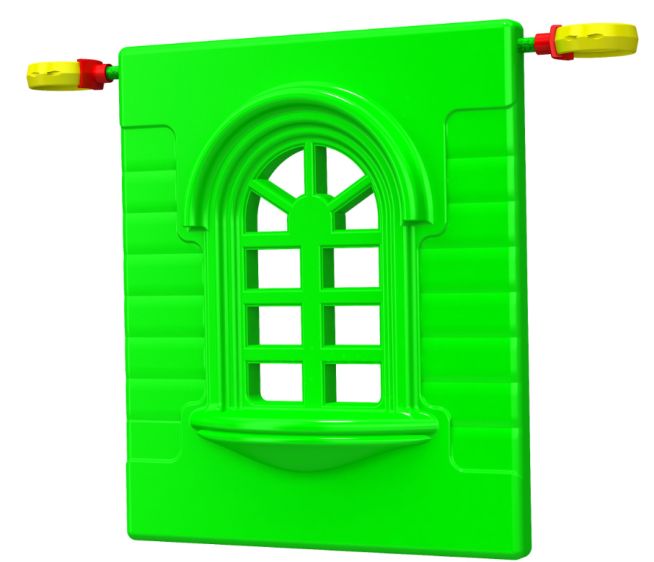

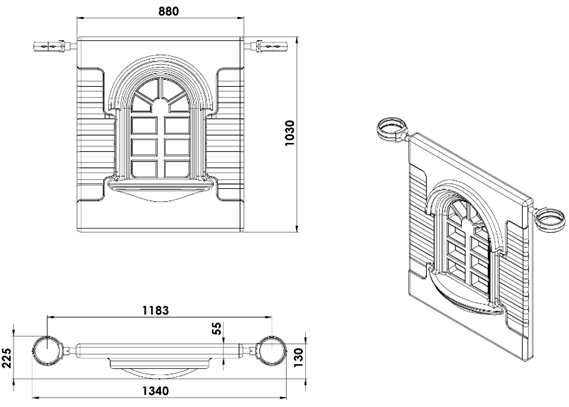

YENİ PENCERE PANO

880 x 130 x 1030 mm ölçülerinde 1. Sınıf polietilen ham mamulünden rotasyon yöntemi ile çift cidarlı olarak minimum 8 kg. ağırlığında tek parça halinde üretilecek olan yeni pencere pano korkuluğu kendinden çocukların ilgisini çekecek şekilde canlı renklerden üretilmiş olacaktır.

Korkuluk yüzeyinin dizaynı teknik resimde görüldüğü gibi 6 adet kare ve parça çember boşluktan oluşan estetik pencere mimarisi şeklinde dizayn edilirken bu boşluklar ergonomik olarak yüksek dayanım sağlaması açısından ve çocukların elleriyle rahatça kavrayabileceği şekilde federli yapı olarak tasarlanacaktır. Kule dış yüzeyinde gelecek alanda görsel zenginlik için pencere alt sarkacı dekoru verilecektir.

Korkuluğun kuleye montajı dış kuvvetlere karşı yüksek mukavemet gösterebilmesi için teknik resimde kısmi kesitte belirtildiği gibi ürün içerisinden tüm boy boyunca geçecek olan Ø 27 x 2.5 mm galvanizli borunun uç kısımlarından polietilen kelepçe ve kelepçe aparatları yardımı ile kuleye de monte montajı gerçekleştirilecek olup korkuluk alt kısmında platforma montaj kanalı mevcut olacaktır.

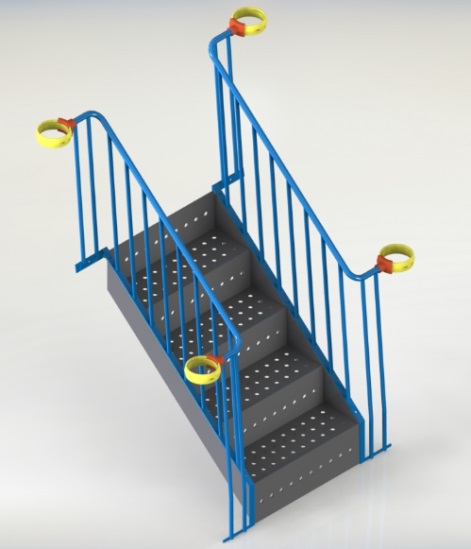

H100 CM MERDİVEN (ZEMİNDEN KULEYE)

Merdivenlerin ayak basma kısımları 2 mm galvaniz sacdan kapalı sistem ve tek parça olarak imal edilecektir. Kapalı ve tek parça olarak imal edilen bu basamakların korozyona karşı direnç sağlaması ve yüzey üzerinde neden olacağı sürtünme katsayısının artışı için minimum 2 mm plastisol kaplama yapılacak ve bu sayede ayak kaymasını minimum seviyelere indirerek oluşan yumuşak doku sayesinde düşme anında gerçekleşebilecek yaralanmaları asgari seviyeye getirecektir. Basamak yüzeyinde yağmur sularını tasfiye etmek amaçlı delikler mevcut olacaktır. Bu deliklerin parmak sıkışmasını önleme amaçlı minimum 25 mm olması gerekmektedir.

Merdiven korkulukları 27x2,5 mm galvaniz borudan araları ise 21x2,5 mm galvaniz borudan örülerek oluşturulacaktır. Mukavemet ve estetik kazanma amacıyla 21 mm’lik ara boruların uç kısımları 60 tonluk başınç altında özel kalıplarla ezilerek 5 mm yassı hale gelecektir. Korkuluğun merdivene bağlantı tablası 30x5 mm silme 1200 mm silme iken platform bağlantı tablasında 40x5 mm silme kullanılacaktır. Bu boruların birleşimi kaynaklı birleştirme yöntemlerinde gaz altı kaynağı ile birleştirilecektir. Merdiven korkulukları kumlama işlemine tabi tutularak elektrostatik toz boya yöntemiyle boyanacaktır.

Merdivende min. 4 basamak bulunacak olup ekteki teknik çizimlere göre imal edilecektir. Basamak genişliği, derinliği ve yüksekliği sırasıyla 620 mm 220 mm 200 mm’dir.

TSE EN 1176-1 standardına göre parmaklık aralıkları < 89 mm yada >250 mm olacaktır.

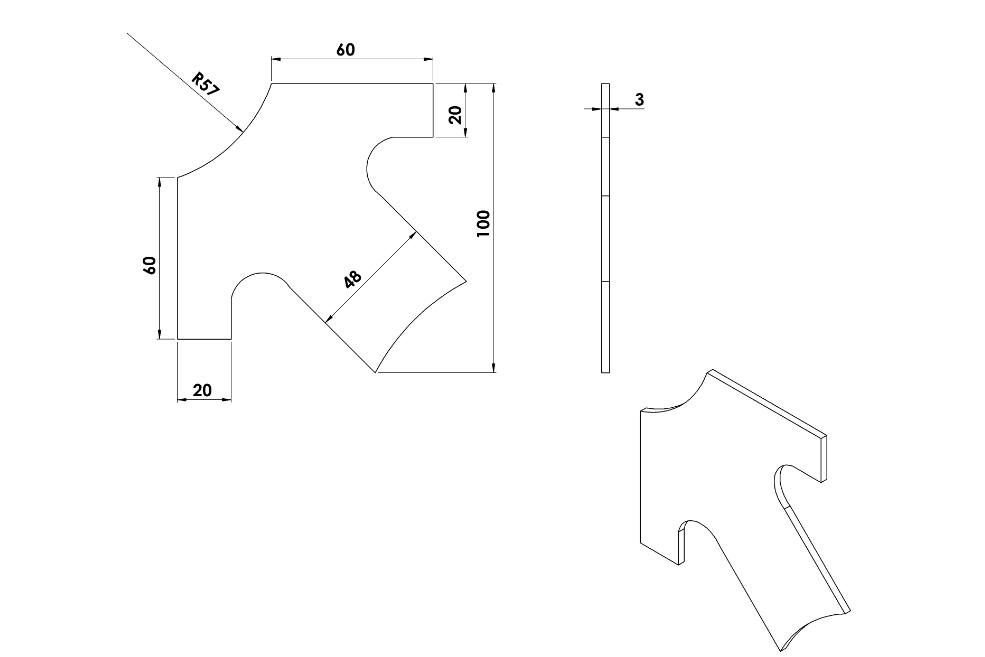

Ø 27 mm’lik boru ile Ø 114 mm bağlantı kelepçesini sabitleyen kızaklı kelepçe yatağı plastik enjeksiyon metoduyla 1.sınıf polyamid malzemeden olmalıdır. Kızaklı kelepçenin 27 mm’lik boruyu minimum 6 mm et kalınlığında boru yüzeyini 2200 mm² saracak biçimde 60 g ağırlığında olması gerekmektedir.

korkulukları sabitlemek için Ø 114 mm’lik bağlantı kelepçeleri kullanılacaktır. 114’lük bağlantı kelepçeleri kızak içerisinden geçerek taşıyıcı kule borularını min. 3500 mm² saracak biçimde dizayn edilip plastik enjeksiyon metoduyla 1.sınıf polyamid malzemeden karşılıklı minimum 200 g. olarak üretilecektir.

H100 CM MERDİVEN (KULEDEN KULEYE)

Merdivenlerin ayak basma kısımları 2 mm galvaniz sacdan kapalı sistem ve tek parça olarak imal edilecektir. Kapalı ve tek parça olarak imal edilen bu basamakların korozyona karşı direnç sağlaması ve yüzey üzerinde neden olacağı sürtünme katsayısının artışı için minimum 2 mm plastisol kaplama yapılacak ve bu sayede ayak kaymasını minimum seviyelere indirerek oluşan yumuşak doku sayesinde düşme anında gerçekleşebilecek yaralanmaları asgari seviyeye getirecektir. Basamak yüzeyinde yağmur sularını tasfiye etmek amaçlı delikler mevcut olacaktır. Bu deliklerin parmak sıkışmasını önleme amaçlı minimum 25 mm olması gerekmektedir.

Merdiven korkulukları 27x2,5 mm galvaniz borudan araları ise 21x2,5 mm galvaniz borudan örülerek oluşturulacaktır. Mukavemet ve estetik kazanma amacıyla 21 mm’lik ara boruların uç kısımları 60 tonluk başınç altında özel kalıplarla ezilerek 5 mm yassı hale gelecektir. Korkuluğun merdivene bağlantı tablası 30x5 mm silme 1200 mm silme iken platform bağlantı tablasında 40x5 mm silme kullanılacaktır. Bu boruların birleşimi kaynaklı birleştirme yöntemlerinde gaz altı kaynağı ile birleştirilecektir. Merdiven korkulukları kumlama işlemine tabi tutularak elektrostatik toz boya yöntemiyle boyanacaktır.

Merdivende min. 4 basamak bulunacak olup ekteki teknik çizimlere göre imal edilecektir. Basamak genişliği, derinliği ve yüksekliği sırasıyla 620 mm 220 mm 200 mm’dir.

TSE EN 1176-1 standardına göre parmaklık aralıkları max. 89 mm olacaktır.

Ø 27 mm’lik boru ile Ø 114 mm bağlantı kelepçesini sabitleyen kızaklı kelepçe yatağı plastik enjeksiyon metoduyla 1.sınıf polyamid malzemeden olmalıdır. Kızaklı kelepçenin 27 mm’lik boruyu minimum 6 mm et kalınlığında boru yüzeyini 2200 mm² saracak biçimde 60 g ağırlığında olması gerekmektedir.

korkulukları sabitlemek için Ø 114 mm’lik bağlantı kelepçeleri kullanılacaktır. 114’lük bağlantı kelepçeleri kızak içerisinden geçerek taşıyıcı kule borularını min. 3500 mm² saracak biçimde dizayn edilip plastik enjeksiyon metoduyla 1.sınıf polyamid malzemeden karşılıklı minimum 200 g. olarak üretilecektir.

KAYA VE HALAT TIRMANMA

Zeminden 100 cm’lik platforma tırmanma amaçlı tasarlanan kaya tırmanma oyun elemanının zemin kısmı 1070 mm genişliğinde başlayacak olup üst kısmı 700 mm olacak şekilde estetik bütünlüğü tamamlayıcı daralan bir kesit biçiminde dizayn edilecektir. Kaya tırmanma oyun elemanı 1. Sınıf polietilen ham mamulünden rotasyon yöntemi ile 35 kg. çift cidarlı olarak çocukların ilgisini çekecek canlı renklerde üretilecektir. Oyun elemanı kalıbının; korkuluğu ile birlikte üretilebileceği, tırmanma basamaklarının çocukların ayaklarını kolaylıkla basabilip elleri ile rahatça tutunabileceği ve bunun yanı sıra eğlenip oyun oynarken aynı zamanda da harfleri tanıtıcı ve eğitici olmayı sağlayan harf kabartmalarını da yüzeyinde bulunduracak şekilde tek parçada üretilebilecek şekilde dizayn edilmesi gerekmektedir.

Metal kaya tırmanma korkuluğu ana konstrüksiyonu teknik resimde verilen ölçülerde; el tutma yerleri Ø 27 x 2.5 mm galvaniz borudan bükülerek üretilecektir. Platform mesnet yerlerinde mukavemet ve estetik kazanma amacıyla boruların uç kısımları 60 tonluk başınç altında özel kalıplarla ezilerek 5 mm’lik yassı hale gelecektir.

Korkuluğun kuleye montajı teknik resimde belirtildiği gibi el tutma yerlerinin uç kısımlarından polyemid kelepçe ve kelepçe aparatları yardımı ile kuleye de monte montajı gerçekleştirilecektir.

Korkuluk metal aksamı kumlama işlemine tabi tutularak elektrostatik toz boya yöntemi ile dış cepheye uygun olarak çocukların ilgisini çekecek canlı renklerde boyanacaktır.

Çocukların elleriyle kendilerini asılarak tırmanabilecekleri halat tırmanmalar minimum Ø 18 mm çapında zırhlı çelik halattan 1500 mm uzunluğunda olacaktır.

Halat tırmanmada kullanılacak olan zırhlı çelik halatın bağlatı noktaları alüminyum sıkmalar ile preslenerek gerçekleştirilecek olup bu sıkmalar herhangi bir yaralanmaya sebep vermeksizin plastik kapaklarla kapatılacaktır.

Halat tırmanmada kullanılacak olan zırhlı çelik halat ve bağlantı elemanları yüksek güvenlik sağlayabilmesi için minimum 56 kN.’a kadar Çekme kuvvetine sahip olacaktır.

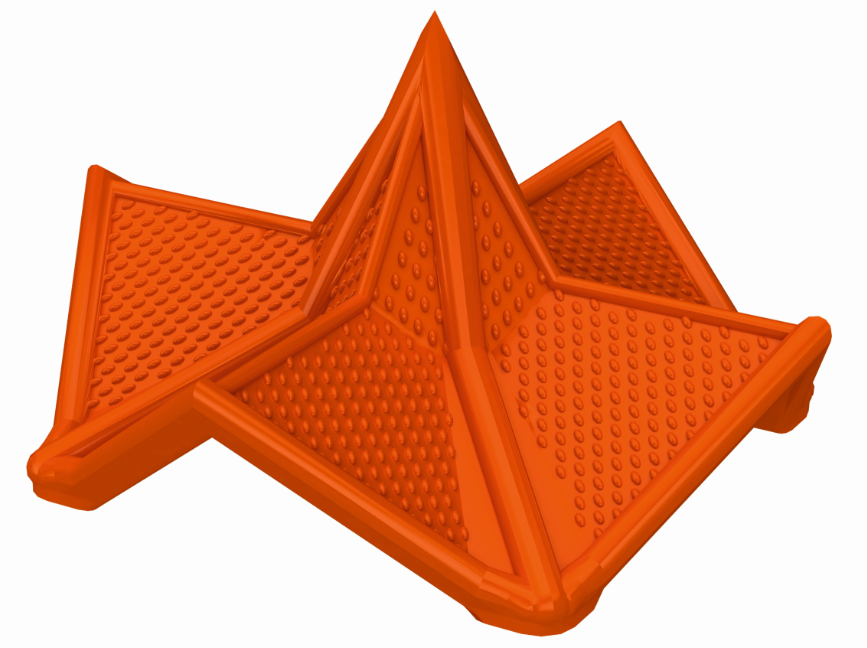

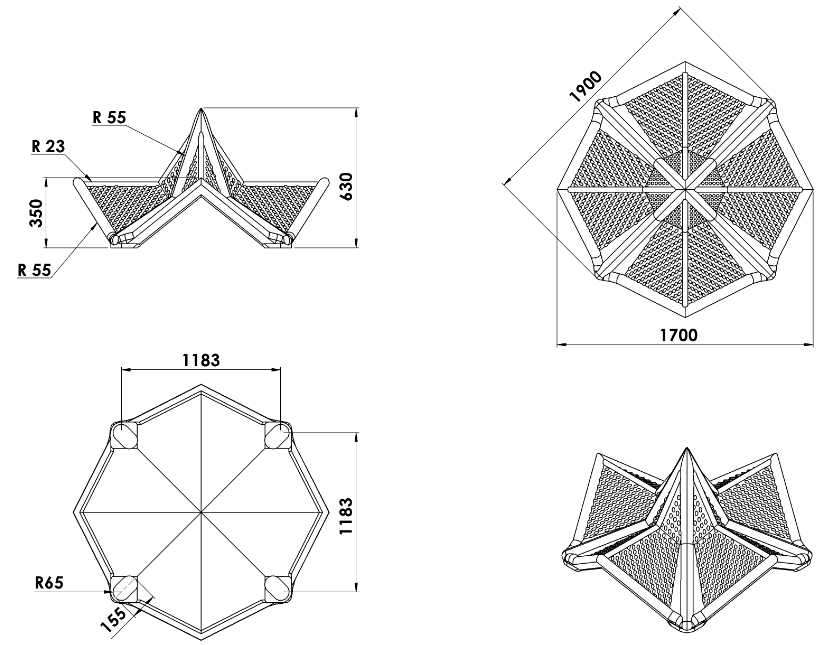

SELÇUKLU ÇATI

1900 x 1900 mm ölçülerinde ve toplam yüksekliği 630 mm olan çatı kemeri 1. Sınıf polietilen malzemeden minimum 19 kg. olarak tek parça halinde rotasyon yöntemi ile tek cidarlı olarak üretilecektir.

Selçuklu mimarisi şeklinde tasarlanan çatının üzerinde mevcut olacak benek halindeki desenler ile görsel zenginliği artırılacaktır.

Selçuklu çatı oyun elemanı kıvrımlı kenar hatlarının ergonomik tasarımı; estetik görünüm ve yüksek mukavemet dayanımı için R 55 radüslü olarak kendiliğinden çocukların ilgisini çekecek canlı renklerde üretilip sonradan boyanmayacaktır.

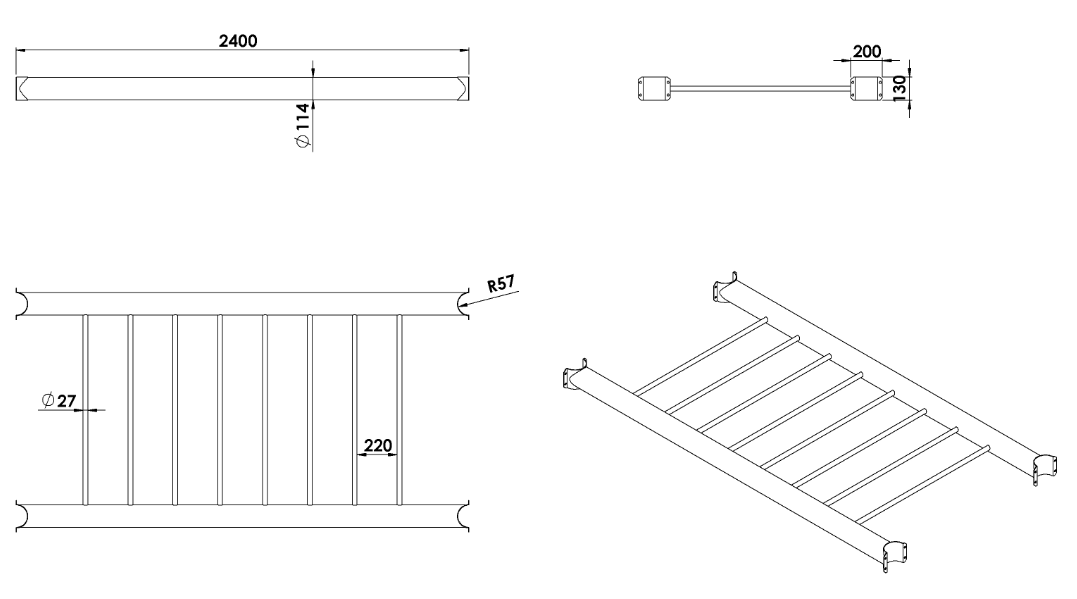

YÜRÜME PLATFORMU ( SETE BAĞLI )

Ana gövdesi Ø 114x2.5 mm SDM borudan üretilen yürüme platformu 2400 mm boyunda olup üzerinde el tutamaç yerleri Ø 27 mm’lik borudan üretilecektir. Yürüme platformu uçlarına kurtağzı açılarak kelepçe yardımıyla dikey ana taşıyıcı borulara yada kule borularına de monte edilecektir.

Yürüme platformu metal aksamı kumlama işlemine tabi tutularak elektrostatik toz boya yöntemiyle boyanacaktır.



Kelepçeler estetikliği sağlamak ve mukavemeti artırmak amacıyla Ø 114 mm’lik boruyu dıştan minimum 130 mm saracak şekilde dizayn edilip 4 noktadan galvanizli vidalarla de monte olacak şekilde montaj edilecektir. Mukavemet için kalıbı federli olarak dizayn edilen kelepçe kaynaksız tekparça olarak üretilecektir.
