GEMİ İÇİN HAYVAN FİGÜRLERİ (FİL, GERGEDAN, MAYMUN, AYI, ASLAN, ZÜRAFA)
Bu ürünler Gemi Platform Korkuluğuna monte edilerek kullanılacaktır.
Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir
Bu figürlerin genişlikleri min. 50 cm +/- 10 cm ölçülerinde olması istenmektedir. Ancak resim üzerindeki ölçüler örnek olarak verilen figürler için belirlenmiş en ideal min. ölçüler olmakla beraber +/- 10 cm toleranslı benzer modelleri idaremizce kabul edilecektir.
Bu ürün Gemi Burnuna monte edilerek kullanılacaktır.
Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir

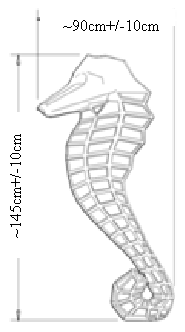

Denizatı figürü ölçüleri 145 cm x 90 cm +/- 10 cm ölçülerinde olması istenmektedir. Ancak resim üzerindeki ölçüler örnek olarak verilen figürler için belirlenmiş en ideal min. ölçüler olmakla beraber +/- 10 cm toleranslı benzer modelleri idaremizce kabul edilecektir. Max.ölçüler serbest bırakılmıştır.
Min. 7 kg ağırlığında olmalıdır.

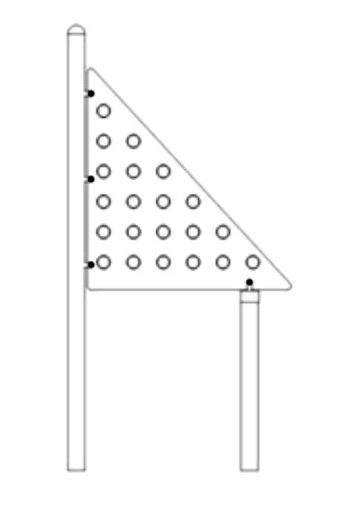

DİK ÜÇGEN KESİTLİ YELKEN
Bir kenarı 1360mm ve kalınlığı en az 16mm olan dik üçgen formda kontrplak’tan imal edilecektir.
Rüzgar etkisini minimize etmek için, plaka üzerinde delikler olacaktır.
Kontrplak Standartları: EN 636-3 uygun olmalıdır.(TS EN 1176 -1 MADDE 4.1.3)
Şartnamede yazılı tüm maddelerde belirtilen ölçüler TS EN 1176-1.7 den alınmış standartlara göre düzenlenmiştir.

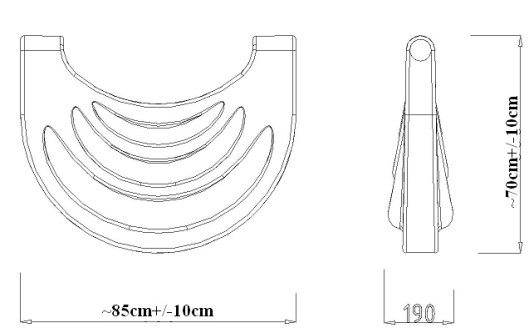

POLİETİLEN YELKEN FİGÜRÜ
Gemi konseptli oyun gruplarında kullanılmak üzere özgün olarak tasarlanıp, üretilecektir.
Ø115mm dikme borularına manşon sistemi ile zemine paralel bağlanan Ø60mm borulara geçirilerek monte olacaktır. Borular galvaniz kaplı 1. Kalite olup, et kalınlığı 2mm - 4.5mm arasında olacaktır. Ayrıca tüm bağlantı detayları plastik kapaklar ile gizlenecektir.
En alttaki yelken figürünün, oyuncak üzerindeki en yakın elemana uzaklığı asgari 180cm olacaktır.
Ürün çift cidarlı ve yüzey kalitesinin iyi olması için alüminyum kalıplarla imal edilmiş olacaktır.
Polietilen yelken figürün renkleri, her biri farklı ya da aynı olacak şekilde idarenin belirlediği kodlarda kendinden renkli olarak üretilebilecek şekilde olmalıdır.

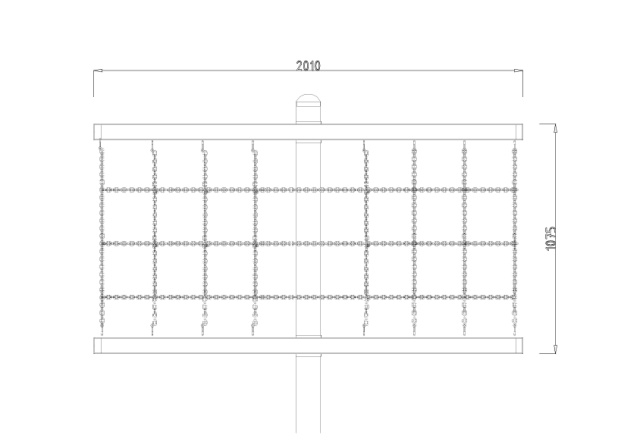

ZİNCİR YELKEN
Ürün 6mm kalibre zincirlerin, U kelepçelere montajından meydana gelecektir.
Yelken de Ø76 borular kullanılacak ve dikmelere manşon sistemi ile bağlanacaktır.
Zincir yelken, en yakın alt unsura min. 180cm mesafe de bulunarak, uluslar arası güvenlik ve emniyet standartlarını karşılayacaktır.
Ürün üzerindeki paralel iki adet Ø76 borular, PE malzemeden enjeksiyon tekniği ile üretilmiş tapalar ile kapatılarak hem korozyona karşı önlem alınmış olunacak, hem de görsel yönden tamamlanmış olacaktır.

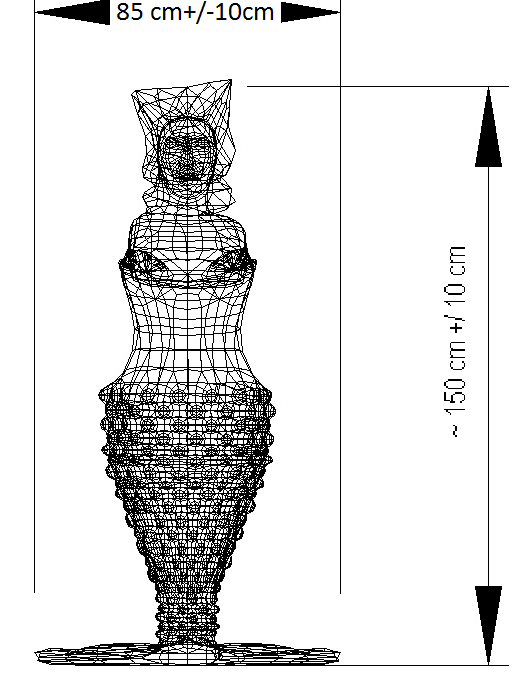

DENİZ KIZI FİGÜRÜ
Bu ürün Gemi Burnuna monte edilerek kullanılacaktır.
Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir
Denizkızı figürü ölçüleri 150 cm x 85 cm +/- 10 cm ölçülerinde olması istenmektedir. Ancak resim üzerindeki ölçüler örnek olarak verilen figürler için belirlenmiş en ideal min. ölçüler olmakla beraber +/- 10 cm toleranslı benzer modelleri idaremizce kabul edilecektir. .Max.ölçüler serbest bırakılmıştır.
Min. 7 kg ağırlığında olmalıdır.
GEMİ BURNU
Bu ürün önüne denizkızı veya denizatı figürü monte edilerek kullanılacaktır. İsteğe bağlı olarak önüne her hangi bir figür monte edilmeden de kullanılabilir.
Gemi burnu ölçüleri 175 cm x 140 cm mm +/- 10 cm ölçülerinde olması istenmektedir. Ancak resim üzerindeki ölçüler örnek olarak verilen figürler için belirlenmiş en ideal min. ölçüler olmakla beraber +/- 10 cm toleranslı benzer modelleri idaremizce kabul edilecektir. Max. ölçüler serbest bırakılmıştır.
Bu ürün Gemi Burnu Yan korkuluklarıyla (sağ-sol) birlikte kullanılır.
Bu ürün 4” taşıyıcı borulara bağlanarak sabitlenecektir.
Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir.
Min. 40 kg ağırlığında olmalıdır.

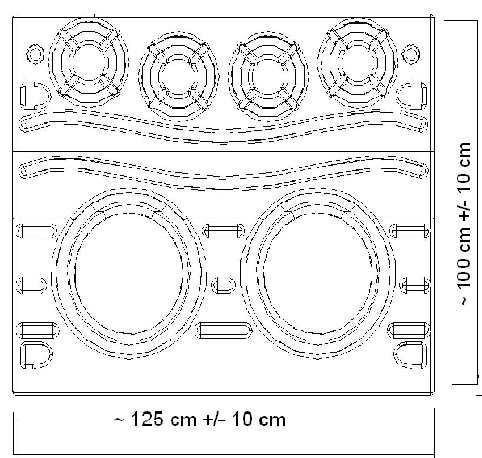

GEMİ BURNU YAN KORKULUĞU (SAĞ-SOL)
Bu ürünün üzerinde; gemi dümeni ve çıpa biçiminde kabartma desenler bulunacaktır.
Gemi burnu yan korkuluğu ölçüleri 125 cmx110 cm +/- 10 cm ölçülerinde olması istenmektedir. Ancak resim üzerindeki ölçüler örnek olarak verilen figürler için belirlenmiş en ideal min. ölçüler olmakla beraber +/- 10 cm toleranslı benzer modelleri idaremizce kabul edilecektir. Max. ölçüler serbest bırakılmıştır.
Bu ürün Gemi Burnu ile birlikte kullanılır.
Bu ürün gemi burun ön kısmına sağ ve sol olmak üzere iki ayrı parça olarak üretilecektir.
Min.15 kg olarak üretilmelidir.
Bu ürün 4” taşıyıcı borulara bağlanarak sabitlenecektir.
Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir.
Gözcü kulesi figürü ve Korsan figürü birbirine monte edilerek kullanılacaktır.
Gözcü kulesi figürü rotasyon tekniği ile polietilen olarak tek renk üretilecektir. Korsan ise renklendirilebilir olması için polyester kabuk dökülüp daha sonra renklendirilecektir.
Bu ürünler 4” taşıyıcı boruya bağlanarak sabitlenecektir.
Resim üzerindeki ölçüler örnek olarak verilen figürler için belirlenmiş en ideal min. ölçüler olmakla beraber +/- 10 cm toleranslı benzer modelleri idaremizce kabul edilecektir. Max. ölçüler serbest bırakılmıştır.
Teknik şartnamede var olan resim ve görünüşler ürünü tanımlamak için kullanılmış olup idarenin onayıyla min. ölçüler, kilogramlar ve diğer teknik koşullar sağlanması şartıyla farklı görüntüde (kaydırak tiplerine sadık kalarak, oyun grubunun üst görüntüsü değiştirilmeden) ‘VEYA DENGİ’’ ürünler kabul edilebilir. İlgili teknik şartnamedeki ve çizimlerdeki ölçüler min. ölçüler olup maksimum ölçüler serbest bırakılmıştır.
