Observatie: Se poate realiza conversia intre tabele si liste folosind blocuri intermediare de text si optiunile anterior prezentate de conversie intre tabele si texte. Teme propuse 1) Sa se editeze urmatoarele liste in documentul liste.doc: Principiile morale specifice modelului suedez de management sunt: P1.asigurarea de locuri de munca pentru toti; P2.repartitia egala a beneficiilor sociale; P3.diferentierea minima a veniturilor; P4.politica de prosperitate nationala in conditii de totala liberalizare si privatizare a economiei; P5.economia suedeza este 95% proprietate privata. Sarcinile care revin institutiilor guvernamentale suedeze sunt:
Caracteristicile negociatorilor europeni:
Pentru editare se va folosi fontul Times New Roman de 12 puncte. 2) Sa se ordoneze crescator in ordine alfabetica lista numerotata de la punctul anterior. 3) Sa se inchida documentul liste.doc si sa se deschida un nou document. 4) In noul document - care va fi salvat cu numele tabele.doc - se va edita urmatorul tabel:
Se va utiliza fontul Arial de 12 puncte. 5) Se vor sorta tarile UE in ordinea descrescatoare a produsului intern brut - PIB, apoi se va alege un format predefinit pentru tabel. 6) Sa se adauge o noua coloana in tabel, inaintea celei care contine numele tarii si sa se numeroteze in acea coloana tarile UE. 7) Sa se imparta tabelul in doua tabele care vor contine tarile cu PIB mai mare de $20,000 pe cap de locuitor, respectiv tarile cu PIB mai mic de $20,000. Introducerea unor obiecte de diverse tipuri in documentele Word In afara de texte, liste si tabele, documentele Word pot contine obiecte de tipuri particulare, cum ar fi imagini, forme geometrice, grafice, ecuatii etc. Introducerea acestora in documentele Word este cunoscuta sub numele de import si se realizeaza astfel incat obiectele respective sa poata fi modificate (editate, mutate, formatate etc.). Pentru transferul obiectelor intre diverse aplicatii Windows, s-a implementat tehnica OLE (Object Linking and Embedding) – „incapsularea obiectelor”. Aceasta tehnica permite nu doar transferul obiectelor create de anumite aplicatii in alte aplicatii prin incorporarea obiectelor respective, ci si posibilitatea modificarii lor in documentul sau fisierul destinatie, prin intermediul unei interfete constituite din aplicatia in care a fost creat obiectul (aceasta se va lansa din cadrul aplicatiei in care s-a realizat transferul).
Prin import de imagini in Word se intelege transferul in documente Word a unor fisiere sau proiecte continand imagini create de alte aplicatii. Inserarea obiectelor imagine in documentele Word realizeaza prin incapsularea acestora cu tehnica OLE (Object Linking and Embedding), folosind optiunea Insert-Object sau facilitatile de copiere si mutare prin Clipboard, realizate de functiile Copy, Cut si Paste. In scopul realizarii importului de imagini, editorul Word pune la dispozitia utilizatorilor comanda Picture din meniul Insert. Comanda Picture prezinta urmatorul dezavantaj: pentru a putea importa un fisier grafic folosind aceasta comanda, este necesara existenta unui filtru grafic specific pentru respectivul tip de fisier (Exemple de fisiere grafice care necesita filtre: .bmp (Windows Bitmap), .cdr (Corel Draw) etc.), care permite “recunoasterea” fisierelor de acest tip. O serie de astfel de filtre grafice se instaleaza odata cu editorul. Unei imagini introduse cu Insert-Picture i se pot modifica anumite proprietati in urma efectuarii unui dublu clic cu mouse-ul pe respectiva imagine. Revenirea in documentul curent se realizeaza cu butonul Close Picture. In cazul in care editorul nu are instalat filtrul grafic corespunzator, un fisier grafic poate fi inserat in cadrul unui document prin intermediul Clipboard-ului. In acest scop se recomanda utilizarea comenzii Paste Special din meniul Edit, in locul comenzii Paste, deoarece permite stabilirea unor caracteristici suplimentare pentru operatia de transfer. O alta posibilitate de inserare a unui obiect imagine este incapsularea acestuia prin intermediul optiunii Insert-Object, care va permite alegerea aplicatiei in care sa se creeze obiectul, sau introducerea ca obiect a unui fisier existent. Un dublu clic cu mouse-ul pe un obiect incapsulat in document, dar creat cu o alta aplicatie, va permite editarea obiectului in aplicatia respectiva, care se va lansa in executie. Importul unei imagini intr-un document Word conduce la salvarea acesteia ca parte integranta a respectivului document, fapt care va creste dimensiunile fisierului si va incetini toate operatiile realizate asupra acestuia. Pentru a evita acest dezavantaj, editorul Word permite crearea unei legaturi spre fisierul grafic care contine imaginea si memorarea doar a acestei legaturi in document. In acest caz, fisierul grafic trebuie sa ramana pe disc, iar viteza de acces la el poate fi uneori mult mai mare decat in cazul importului de imagini. Realizarea unei astfel de legaturi este asigurata de activarea optiunii Link To File a ferestrei de dialog Insert Picture si invalidarea optiunii Save Picture in Document. In cazul introducerii unei legaturi la un fisier imagine intr-un document Word, imaginea nu poate fi modificata din aplicatia Word. Functiile OLE permit importul imaginilor ca obiecte care pot fi modificate prin intermediul programului in care au fost create. Deosebirea principala intre un obiect incapsulat si unul inlantuit este aceea ca obiectul incapsulat va fi salvat ca parte integranta a documentului, pe cand obiectului inlantuit ii va corespunde o legatura (link) spre fisierul grafic care il contine. Orice obiect grafic selectat poate fi deplasat cu ajutorul mouse-ului si are asociat un meniu contextual, care ofera optiuni specifice de prelucrare a obiectului (copiere/mutare, editare, formatare etc.). Facilitatile de formatare a obiectelor grafice pun la dispozitie optiuni diverse care permit realizarea de redimensionari (Size), pozitionari (Position), schimbarea modului de incadrare a obiectului de catre textul inconjurator (Wrapping), modificarea stilului sau culorilor liniilor si fondului (Colors and Lines), operatii de schimbare a incadrarii (eventuale trunchieri) si modului de afisare (de exemplu, intensitatea luminoasa) a obiectului (Picture). Remarcam, in finalul acestui paragraf, ca un fisier de orice tip se poate insera intr-un document Word (eventual doar cu o legatura) folosind optiunea Insert-File. De asemenea, incapsularea de obiecte cu Insert-Object permite introducerea unor obiecte din aplicatii diverse. Astfel, se poate insera o foaie de lucru (MS Excel Worksheet) sau grafic Excel (care poate fi ulterior modificat) – MS Excel Chart, o formula matematica sub forma unui obiect ecuatie (MS Equation Editor) etc. Aplicarea de efecte speciale asupra imaginilor Oricarui element grafic importat in Word ii pot fi aplicate anumite efecte speciale: borduri, umbre, redimensionari sau decupari. Comanda Borders and Shading a meniului Format permite aplicarea unor borduri si umbre asupra imaginilor. Acelasi lucru poate fi realizat, pentru unele imagini, si prin intermediul butoanelor barei de instrumente Tables and Borders (figura nr.28).
Cele doua campuri de tip lista (Line Style si Line Weight) permit alegerea stilului si grosimii liniei cu care este desenat elementul grafic. Butonul Border Color (simbolizat printr-un creion subliniat cu o linie groasa) se utilizeaza pentru alegerea culorii bordurilor care vor fi aplicate, iar cele zece butoane care se afiseaza la selectarea butonului Borders (vezi figura nr.29) au rolul de a aplica respectiv bordurile exterioare, superioara, inferioara, stanga, dreapta, interioare si exterioare, interioare, interioare orizontale, interioare verticale, precum si de a inlatura toate bordurile (ultimul buton).
Figura nr.29 - Butoanele pentru aplicarea bordurilor Pentru redimensionarea imaginii se va selecta intai obiectul printr-un clic cu mouse-ul. Utilizatorul va putea remarca existenta a opt marcaje pe rama dreptunghiulara corespunzatoare imaginii: cate un marcaj in fiecare colt al ramei si cate un marcaj la mijlocul fiecarei laturi a dreptunghiului (vezi figura nr.30). La deplasarea cursorului de mouse pe un astfel de marcaj, se va obtine o sageata care indica directiile in care poate fi mutata marginea respectiva. Marcajele din colt permit redimensionarea proportionala a imaginii (latimea si lungimea vor fi redimensionate in aceeasi proportie), iar marcajele de pe laturi permit doar deplasarea laturii respective (redimensionare distorsionata).
Figura nr.30 - Imagine selectata In scopul taierii imaginii se vor folosi aceleasi marcaje, doar ca va fi mentinuta tasta SHIFT apasata in momentul redimensionarii. O imagine selectata poate fi oricand mutata in document prin glisare cu mouse-ul.
Bara de instrumente Drawing permite, prin intermediul butoanelor sale, desenarea unor forme geometrice (figura nr.31).
Figura nr.31 – Bara de instrumente Drawing Butoanele Line, Arrow, Rectangle si Oval creeaza forme geometrice simple: linie, sageata, dreptunghi si elipsa. Butonul Text Box permite inserarea unor cutii de text, iar butonul Insert WordArt este folosit pentru inserarea unor obiecte WordArt (vezi Aplicatia WordArt). Prin selectarea butonului AutoShapes se deschide un meniu vertical ale carui optiuni pun la dispozitia utilizatorului instrumente pentru crearea unor diverse tipuri de linii, forme de baza, sageti, bannere, stelute si descriptori. Un descriptor (Callout) este format dintr-o cutie de text si un indicator care poate lua diferite forme si care va indica spre obiectul referit de catre descriptor. Exemple:
Urmatorul grup de trei butoane este destinat modificarii culorii de umplere (Fill Color), culorii liniei (Line Color) si fonturilor (Font Color). Dimensiunile si forma liniei pot fi modificate prin intermediul butoanelor Line Style si Dash Style, iar forma unei sageti poate fi modificata prin intermediul butonului Arrow Style. Butoanele Shadow si 3-D permit aplicarea de umbre si efecte tri-dimensionale asupra obiectelor grafice selectate. Obiectele grafice pot fi pozitionate atat deasupra cat si dedesubtul textului sau altor elemente grafice. Astfel, optiunile submeniului Draw-Order, permit pozitionarea elementului grafic curent dedesubtul elementelor din proximitate (Send To Back), deasupra lor (BringTo Front), deasupra textului (Bring in Front of Text) sau dedesubtul lui (Send Behind Text). Optiunile Group, Ungroup si Regroup ale submeniului Draw permit gruparea, degruparea si regruparea mai multor obiecte grafice selectate (selectarea se realizeaza folosind butonul simbolizat cu o sageata similara cursorului mouse-ului). Mai multe elemente grafice care au fost grupate pot fi utilizate global (mutate, redimensionate etc). Optiunile submeniului Rotate or Flip permit oglindirea orizontala (Flip Horizontal) si verticala (Flip Vertical) a formei grafice curente, precum si rotirea acesteia spre dreapta (Rotate Right) sau spre stanga (Rotate Left).
In scopul realizarii unor efecte speciale asupra textelor, editorul Word pune la dispozitia utilizatorilor aplicatia WordArt. Iata un exemplu de efecte realizate prin intermediul acestei aplicatii:
Figura nr.32 - Efecte WordArt Lansarea in executie a aplicatiei WordArt se realizeaza prin intermediul comenzii Object a meniului Insert urmata de alegerea din lista afisata a optiunii Microsoft WorArt 2.0. Dupa alegerea aplicatiei WordArt aceasta se lanseaza in executie modificand meniul si barele de instrumente; in plus, se va afisa o fereatra de dialog care permite introducerea textului asupra caruia vor fi aplicate efectele (figura nr.33). Astfel, textul cu efectele speciale aplicate va fi incapsulat in document ca un obiect grafic.
Figura nr.33 - Introducerea textului in WordArt Aplicatia Graph In scopul realizarii unor grafice simple de diferite forme (turn, “placinta” etc), in afara de aplicatie care realizeaza grafice in Excel (MS Excel Chart) se mai pune la dispozitia utilizatorilor aplicatia MS Graph, care suporta de asemenea tehnica OLE. Lansarea in executie a acestei aplicatii se realizeaza din Word printr-o inserare de obiect cu optiunea Insert-Object, urmata de alegerea optiunii Microsoft Graph, sau prin activarea butonului Insert Chart de pe bara de instrumente Standard. Dupa lansarea in executie a aplicatiei Graph, se afiseaza un tabel de tip foaie de lucru in care utilizatorul va introduce informatiile numerice necesare realizarii graficului (figura nr.34). Alaturat, datele din tabel se vor reprezenta grafic. Prin intermediul meniurilor si barelor de instrumente specifice aplicatiei Graph se pot selecta caracteristicile de culoare si aspect ale graficului, forma acestuia, dimensiunile si pozitia lui etc.
Figura nr.34 - Tabelul cu informatii numerice Graph Inchiderea aplicatiei si revenirea in editorul Word se poate realiza prin executarea unui clic cu mouse-ul in fereastra documentului. Pentru editarea unui grafic existent se va executa un dublu clic cu mouse-ul asupra acestuia. Asupra graficului se mai poate opera prin intermediul meniului sau contextual; in plus, fiecare element al graficului (legenda, axele etc) poate fi selectat si modificat. Iata doua exemple de grafice realizate prin intermediul aplicatiei Graph:
Figura nr.35 - Exemple de grafice tip turn si placinta (Pie) Editarea formulelor Aplicatia Microsoft Equation Editor permite utilizatorilor editorului Word sa insereze formule matematice in documentele pe care le editeaza. Formulele vor fi tratate ca si obiecte incapsulate, iar introducerea lor se realizeaza activand comanda Object din meniul Insert, care are ca efect lansarea in executie a aplicatiei Microsoft Equation Editor. In urma lansarii in executie a editorului de ecuatii apare un meniu specific si o bara de instrumente care asigura crearea formulelor matematice. Vom descrie in continuare elementele care se pot introduce folosind butoanele ferestrei Equation (figura nr.36), urmarind plasarea lor de la stanga la dreapta si de sus in jos.
1. simboluri relationale 2. spatii si puncte 3. operatori speciali 4. operatori uzuali 5. sageti 6. operatori logici 7. operatori pt. multimi 8. simboluri 9. caractere grecesti I 10. caractere grecesti II 11. paranteze 12. fractii si radicali 13. indici superiori si inferiori 14. sume 15. integrale 16. sublinieri 17. sageti etichetate 18. produse si seturi 19. matrice Prezentam mai jos doua exemple de formule create cu aplicatia MS Equation Editor:
- calcularea profitului celor doua firme in cazul cartelului duopolist;
- calcul integral. Editarea unei formule existente se realizeaza cu dublu clic pe obiectul care o contine (se va lansa din nou aplicatia MS Equation Editor).
1) Sa se lanseze in executie editorul Word si sa se copieze in Clipboard imaginea cu documentul curent. 2) Sa se importe imaginea din Clipboard in aplicatia Paint si sa se decupeze butoanele din figura nr.37. 3) Sa se insereze imaginea butoanelor decupate in cadrul documentului curent (care va fi salvat sub numele imagini.doc), sa se mareasca dimensiunea imaginii si sa se realizeze complet figura nr.37.

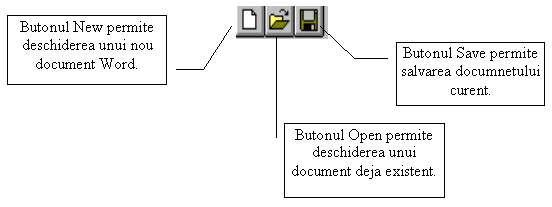

Figura nr.37 - Imagini si descriptori 4) Sa se reproduca exemplul din cadrul prezentarii teoretice referitor la desenarea unui triunghi, a oglindirilor sale si la rotirea acestuia cu 90?. 5) Sa se importe, intr-un document Word, sigla FSE (aflata pe desktop), apoi sa se redimensioneze si sa se editeze obiectul grafic respectiv. 6) Sa se editeze urmatorul text in documentul cu numele paun.doc: “Avand privilegiul de emisiune monetara, de a face operatii de scont, credit, cumparare si vanzare de valori, B.N.R. si-a extins activitatea in intreaga tara, creand agentii in principalele orase. Ea a reprezentat de la inceput un puternic bastion al burgheziei nationale. Noul organism a oferit garantiile necesare si a dat un puternic impuls crearii de numeroase banci. Pana la 1900, cu sprijinul B.N.R. au luat fiinta 24 de noi banci. Dupa 1900, ritmul de infiintare a bancilor s-a accelerat. Urmatorul tabel este, credem, sugestiv:
(Nicolae Paun - Bani si banci in structuri europene) Pentru editare se va utiliza fontul Times New Roman la 12 puncte. 7) Sa se creeze, pe baza tabelului, un grafic de tip turn care sa surprinda evolutia numarului de banci in perioada 1874 – 1914. 8) Sa se editeze, intr-un document nou, formula care permite calcularea radacinilor ecuatiei de gradul al doilea si sa se salveze documentul curent sub numele ecuatii.doc. Yüklə 199,99 Kb. Dostları ilə paylaş:
|
