İki veya daha fazla bilgisayarın bir araya gelerek belirli bir protokol altında iletişimde bulundukları yapıya bilgisayar ağı denir

Bir paket sadece bir bilgisayara gönderiliyorsa tekli yayın (unicasting)

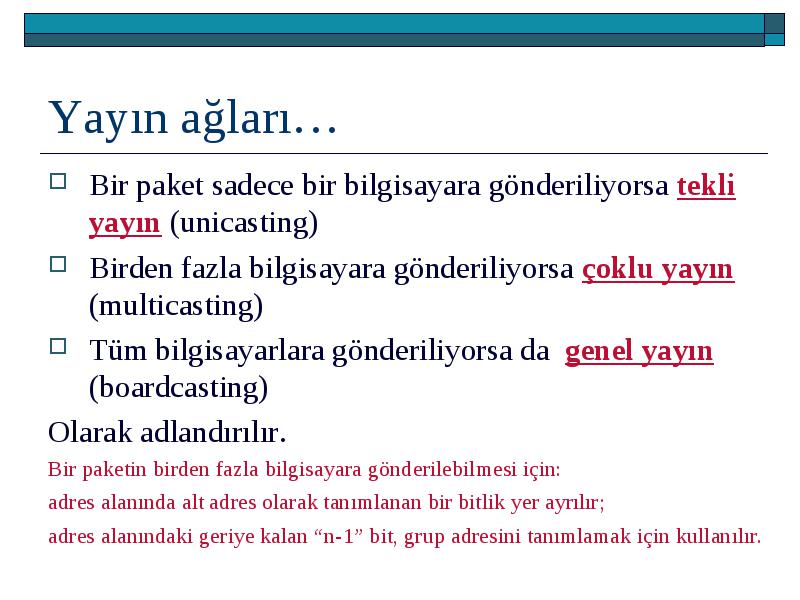

• Bir paket sadece bir bilgisayara gönderiliyorsa tekli yayın (unicasting)

• Birden fazla bilgisayara gönderiliyorsa çoklu yayın (multicasting)

• Tüm bilgisayarlara gönderiliyorsa da genel yayın (boardcasting)

• Olarak adlandırılır.

• Bir paketin birden fazla bilgisayara gönderilebilmesi için:

• adres alanında alt adres olarak tanımlanan bir bitlik yer ayrılır;

• adres alanındaki geriye kalan “n-1” bit, grup adresini tanımlamak için kullanılır.

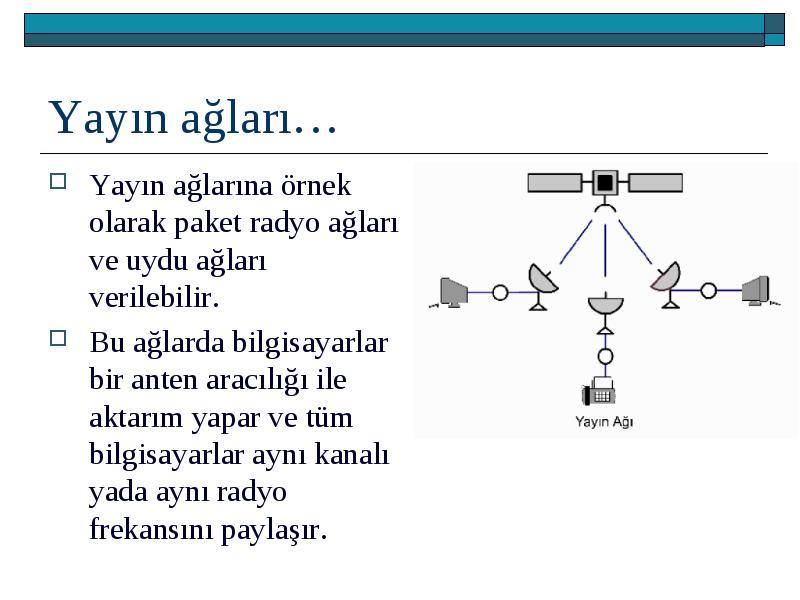

Yayın ağlarına örnek olarak paket radyo ağları ve uydu ağları verilebilir.

• Yayın ağlarına örnek olarak paket radyo ağları ve uydu ağları verilebilir.

• Bu ağlarda bilgisayarlar bir anten aracılığı ile aktarım yapar ve tüm bilgisayarlar aynı kanalı yada aynı radyo frekansını paylaşır.

Genellikle birkaç kilometre çapında, tek bir bina yada yerleşke içindeki bilgisayarları birbirine bağlamak için kullanılan LAN’larda yaygın olarak kullanılan teknoloji yayın ağı temeline dayanır.

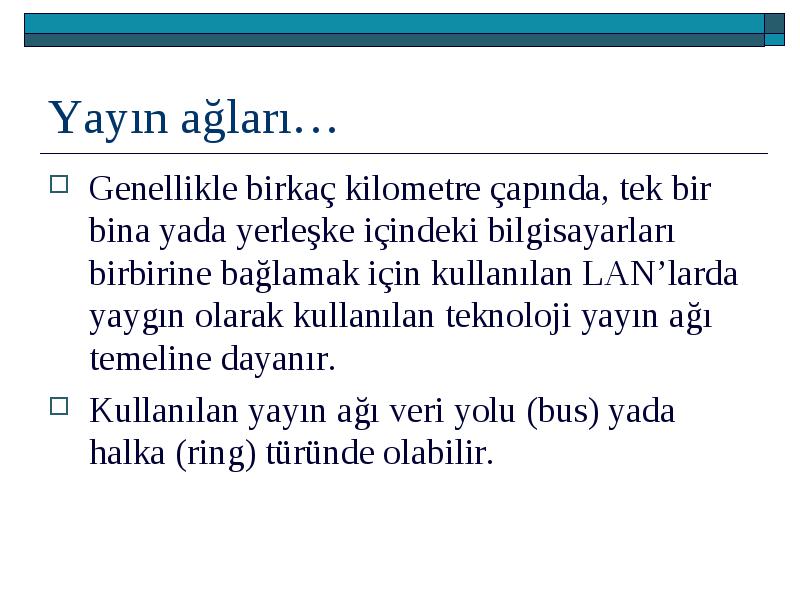

• Genellikle birkaç kilometre çapında, tek bir bina yada yerleşke içindeki bilgisayarları birbirine bağlamak için kullanılan LAN’larda yaygın olarak kullanılan teknoloji yayın ağı temeline dayanır.

• Kullanılan yayın ağı veri yolu (bus) yada halka (ring) türünde olabilir.

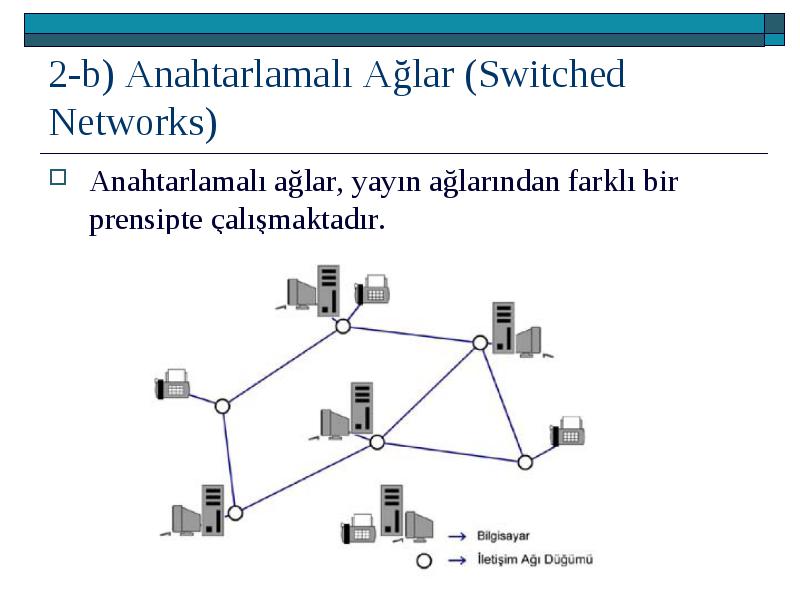

Anahtarlamalı ağlar, yayın ağlarından farklı bir prensipte çalışmaktadır.

• Anahtarlamalı ağlar, yayın ağlarından farklı bir prensipte çalışmaktadır.

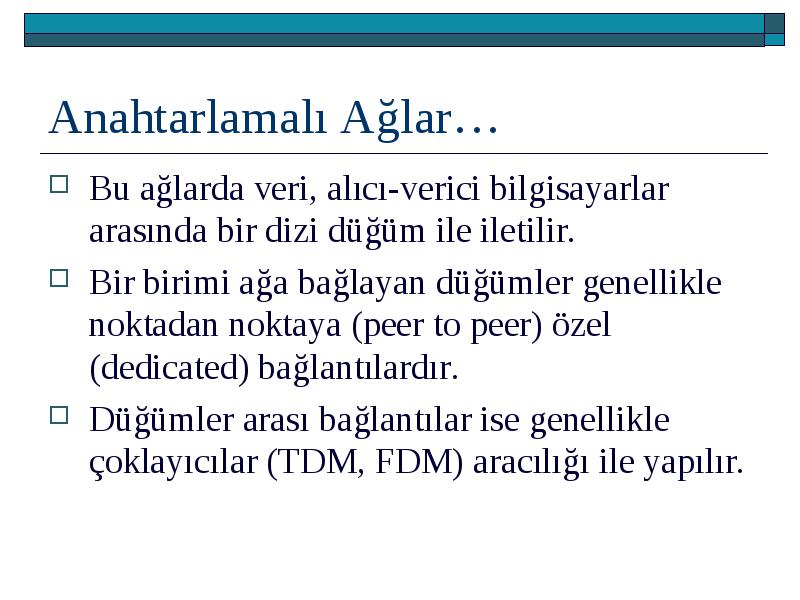

Bu ağlarda veri, alıcı-verici bilgisayarlar arasında bir dizi düğüm ile iletilir.

• Bu ağlarda veri, alıcı-verici bilgisayarlar arasında bir dizi düğüm ile iletilir.

• Bir birimi ağa bağlayan düğümler genellikle noktadan noktaya (peer to peer) özel (dedicated) bağlantılardır.

• Düğümler arası bağlantılar ise genellikle çoklayıcılar (TDM, FDM) aracılığı ile yapılır.

Alıcı ve verici dışındaki diğer düğümler verinin içeriği ile ilgilenmez.

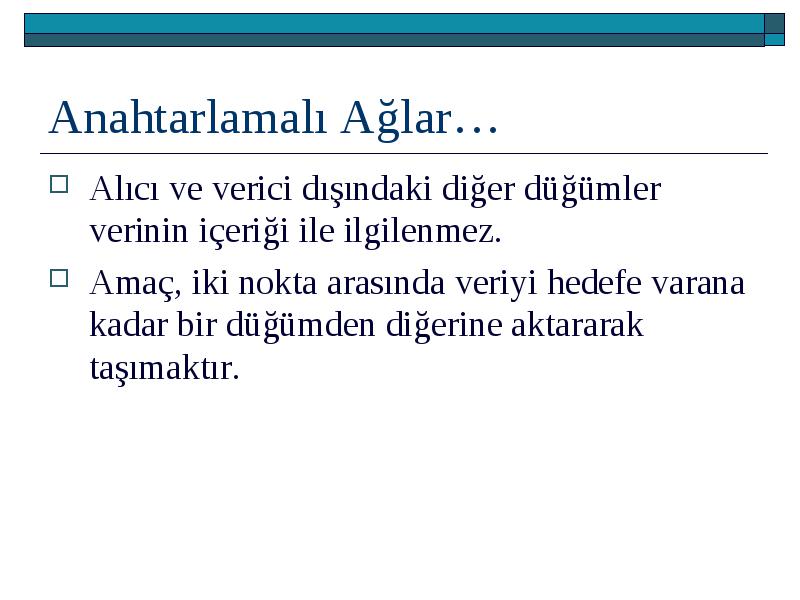

• Alıcı ve verici dışındaki diğer düğümler verinin içeriği ile ilgilenmez.

• Amaç, iki nokta arasında veriyi hedefe varana kadar bir düğümden diğerine aktararak taşımaktır.

Bu ağlarda, kullanılan düğümler arasında bir bağlantı kurulur.

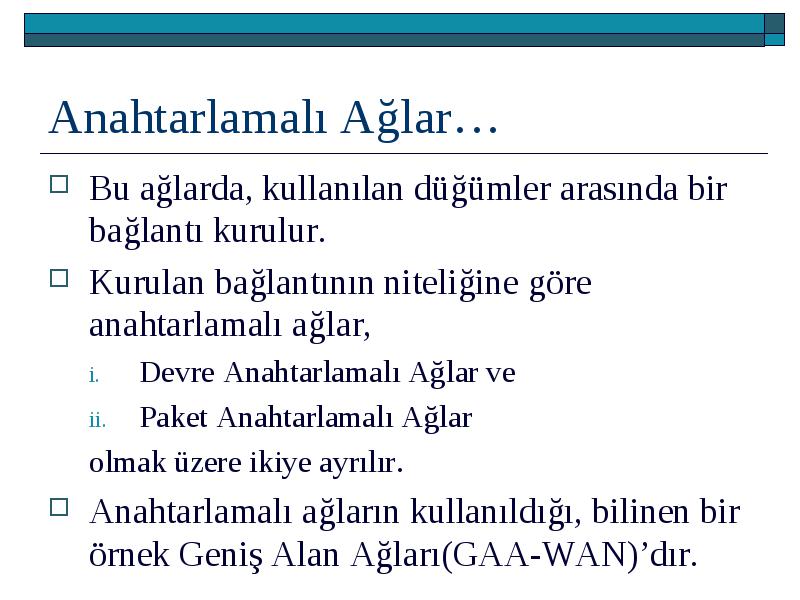

• Bu ağlarda, kullanılan düğümler arasında bir bağlantı kurulur.

• Kurulan bağlantının niteliğine göre anahtarlamalı ağlar,

• Devre Anahtarlamalı Ağlar ve
• Paket Anahtarlamalı Ağlar
• olmak üzere ikiye ayrılır.

• Anahtarlamalı ağların kullanıldığı, bilinen bir örnek Geniş Alan Ağları(GAA-WAN)’dır.

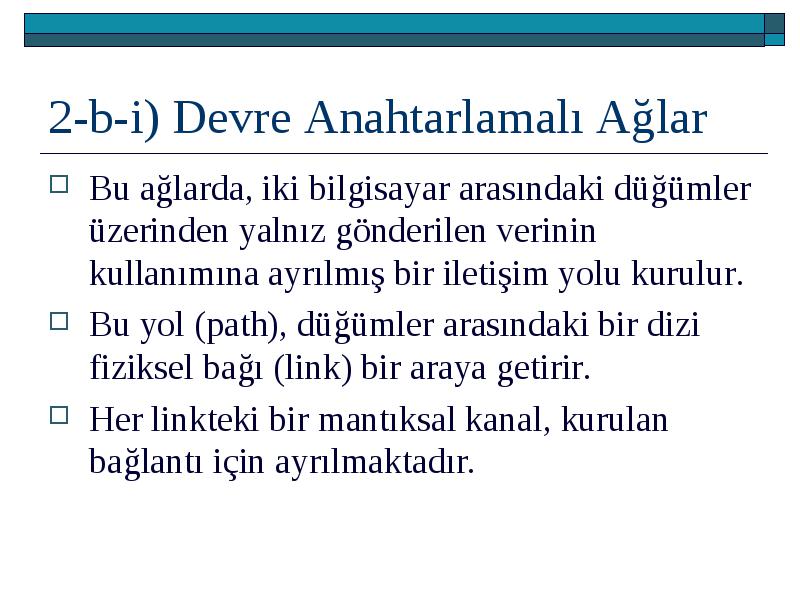

Bu ağlarda, iki bilgisayar arasındaki düğümler üzerinden yalnız gönderilen verinin kullanımına ayrılmış bir iletişim yolu kurulur.

• Bu ağlarda, iki bilgisayar arasındaki düğümler üzerinden yalnız gönderilen verinin kullanımına ayrılmış bir iletişim yolu kurulur.

• Bu yol (path), düğümler arasındaki bir dizi fiziksel bağı (link) bir araya getirir.

• Her linkteki bir mantıksal kanal, kurulan bağlantı için ayrılmaktadır.

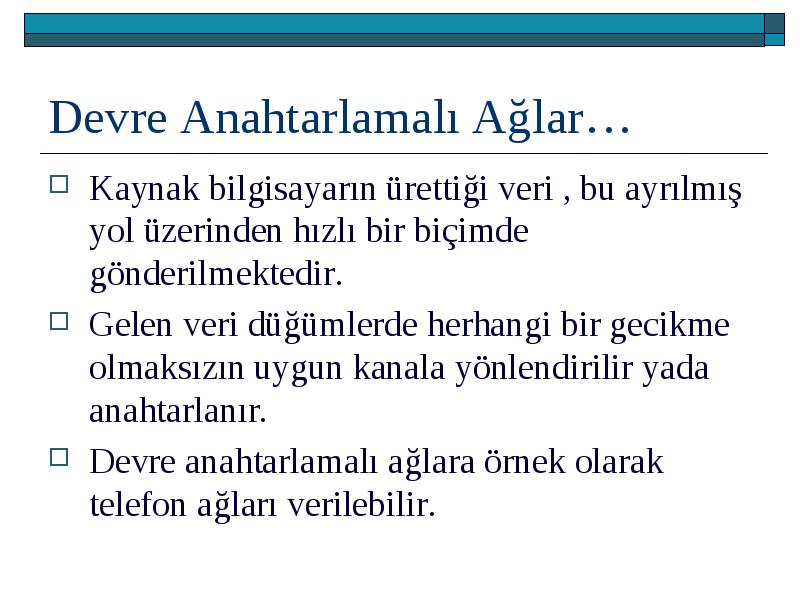

Kaynak bilgisayarın ürettiği veri , bu ayrılmış yol üzerinden hızlı bir biçimde gönderilmektedir.

• Kaynak bilgisayarın ürettiği veri , bu ayrılmış yol üzerinden hızlı bir biçimde gönderilmektedir.

• Gelen veri düğümlerde herhangi bir gecikme olmaksızın uygun kanala yönlendirilir yada anahtarlanır.

• Devre anahtarlamalı ağlara örnek olarak telefon ağları verilebilir.

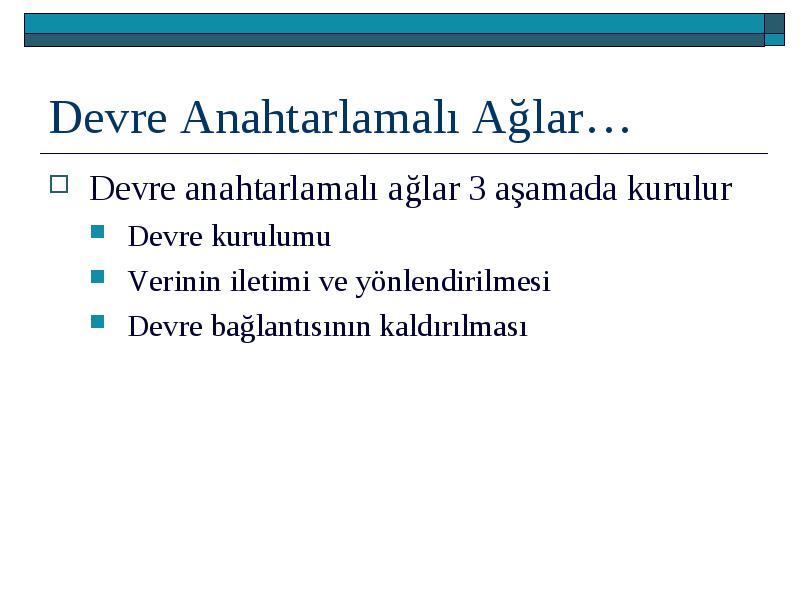

Devre anahtarlamalı ağlar 3 aşamada kurulur

• Devre anahtarlamalı ağlar 3 aşamada kurulur

• Devre kurulumu
• Verinin iletimi ve yönlendirilmesi
• Devre bağlantısının kaldırılması

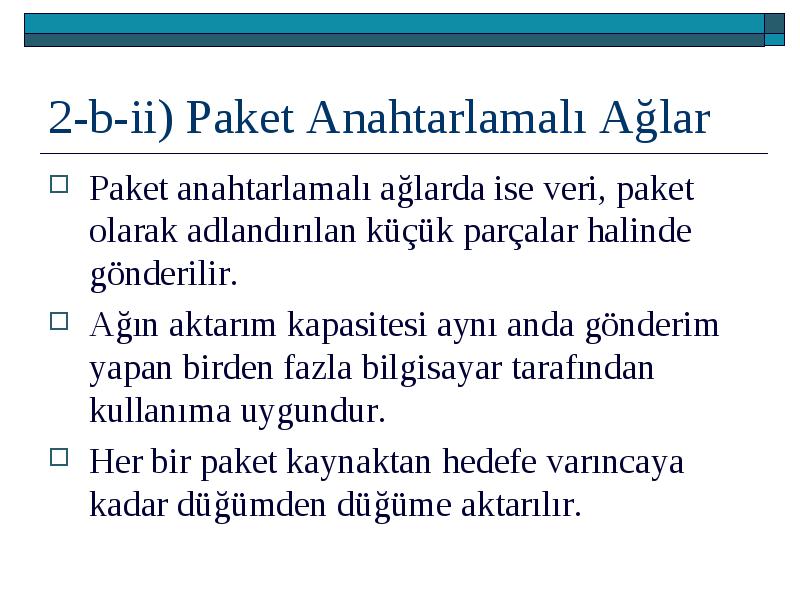

Paket anahtarlamalı ağlarda ise veri, paket olarak adlandırılan küçük parçalar halinde gönderilir.

• Paket anahtarlamalı ağlarda ise veri, paket olarak adlandırılan küçük parçalar halinde gönderilir.

• Ağın aktarım kapasitesi aynı anda gönderim yapan birden fazla bilgisayar tarafından kullanıma uygundur.

• Her bir paket kaynaktan hedefe varıncaya kadar düğümden düğüme aktarılır.

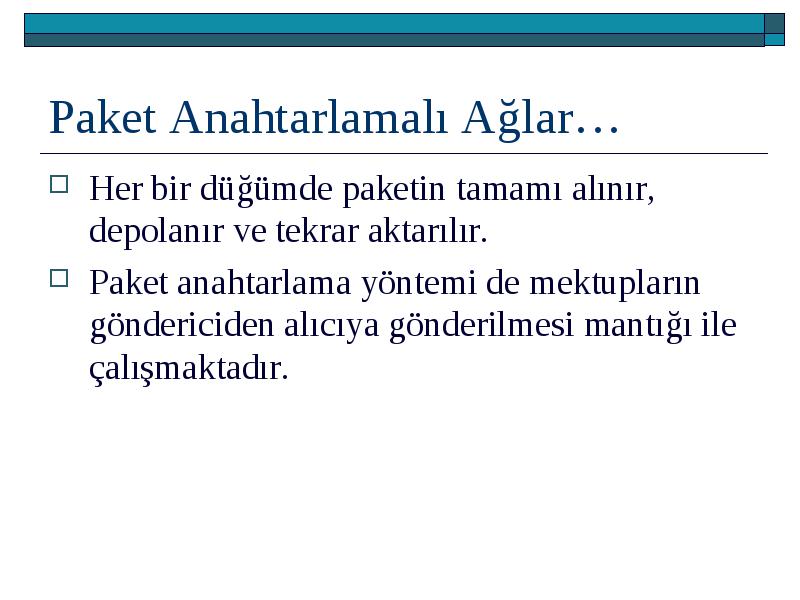

Her bir düğümde paketin tamamı alınır, depolanır ve tekrar aktarılır.

• Her bir düğümde paketin tamamı alınır, depolanır ve tekrar aktarılır.

• Paket anahtarlama yöntemi de mektupların göndericiden alıcıya gönderilmesi mantığı ile çalışmaktadır.

Topoloji, bir ağdaki bilgisayarların nasıl yerleşeceğini, nasıl bağlanacağını, veri iletiminin nasıl olacağını belirleyen genel yapıdır.

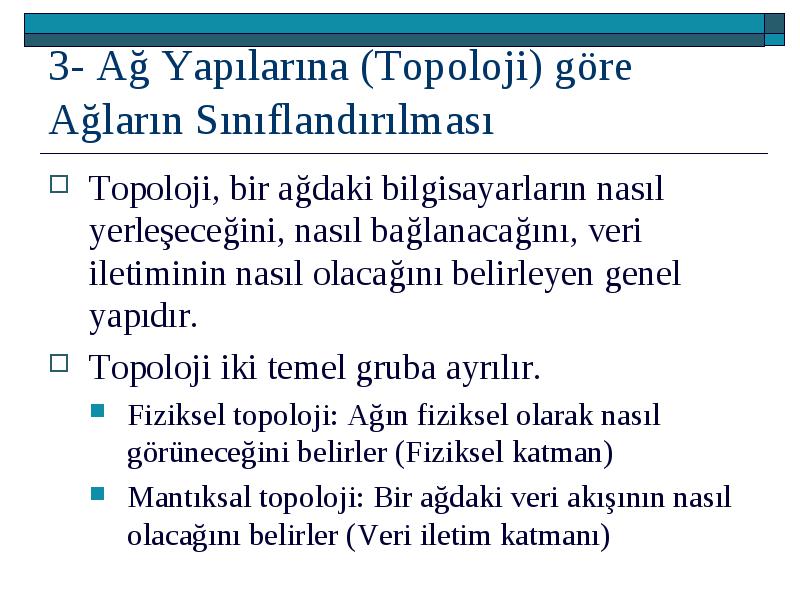

• Topoloji, bir ağdaki bilgisayarların nasıl yerleşeceğini, nasıl bağlanacağını, veri iletiminin nasıl olacağını belirleyen genel yapıdır.

• Topoloji iki temel gruba ayrılır.

• Fiziksel topoloji: Ağın fiziksel olarak nasıl görüneceğini belirler (Fiziksel katman)
• Mantıksal topoloji: Bir ağdaki veri akışının nasıl olacağını belirler (Veri iletim katmanı)
