Métier Mise Au Point (MAP) Installation système et câblage

  • Présentation dans le cadre du Brevet de Technicien Supérieur AERONAUTIQUE

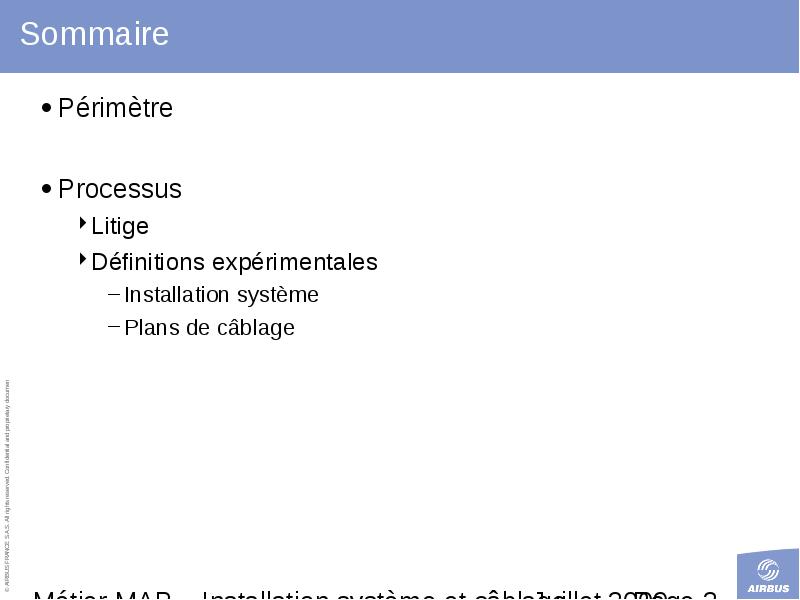

Sommaire

  • Périmètre

  • Processus

    • Litige
    • Définitions expérimentales
      • Installation système
      • Plans de câblage

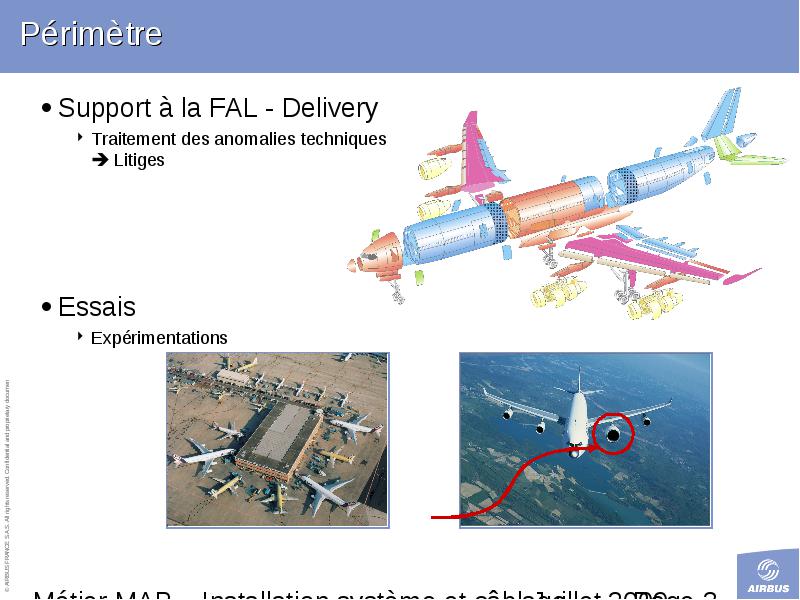

Périmètre

  • Support à la FAL - Delivery

    • Traitement des anomalies techniques  Litiges
  • Essais

    • Expérimentations


Litige installation (1/4)

  • Buts

    • Résoudre un problème rencontré sur avion
      • Contact, proximité, impossibilité de montage, non respect de règles de conception…
    • Permettre la poursuite de l’avancement industriel
      • Assemblages, essais
    • Assurer la concordance avec le dossier de plans.

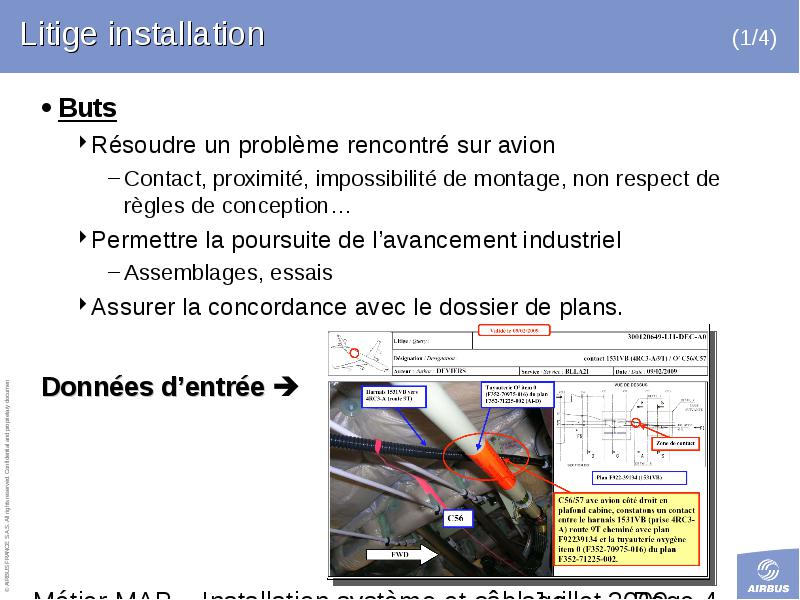

  • Données d’entrée



Litige installation (2/4)

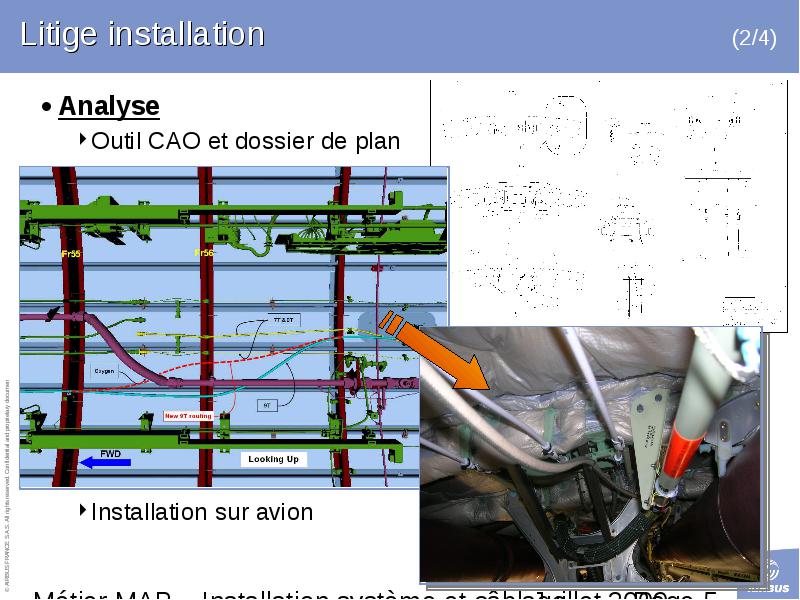

  • Analyse

    • Outil CAO et dossier de plan


Litige installation (3/4)

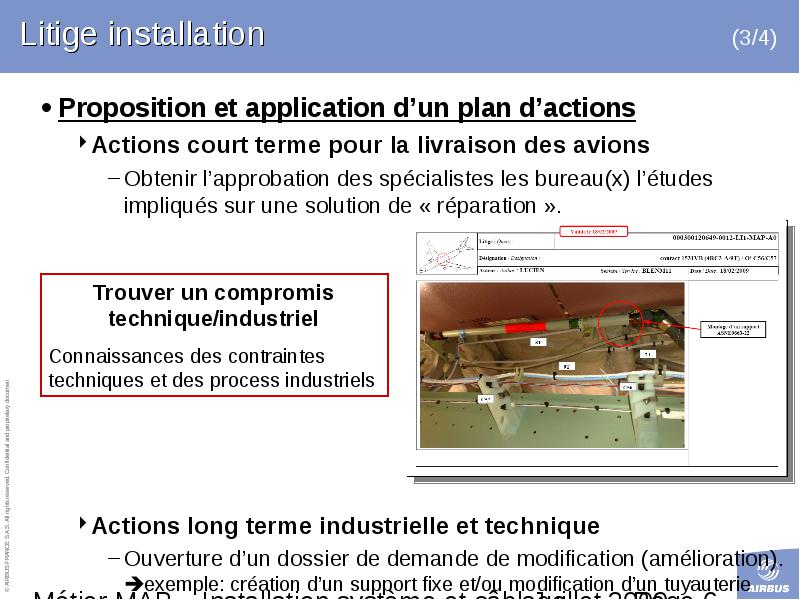

  • Proposition et application d’un plan d’actions

    • Actions court terme pour la livraison des avions
      • Obtenir l’approbation des spécialistes les bureau(x) l’études impliqués sur une solution de « réparation ».
    • Actions long terme industrielle et technique
      • Ouverture d’un dossier de demande de modification (amélioration). exemple: création d’un support fixe et/ou modification d’un tuyauterie

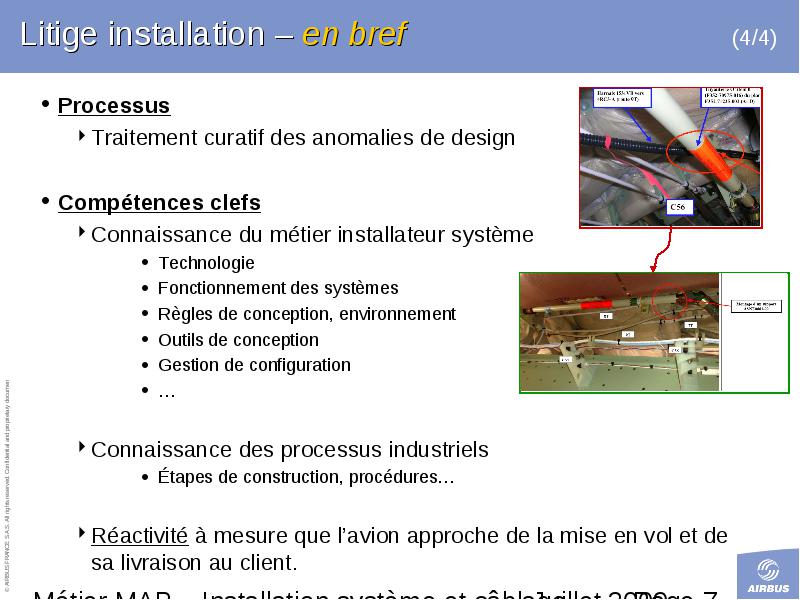

Litige installation – en bref (4/4)

  • Processus

  • Compétences clefs

    • Connaissance du métier installateur système
        • Technologie
        • Fonctionnement des systèmes
        • Règles de conception, environnement
        • Outils de conception
        • Gestion de configuration
    • Connaissance des processus industriels
    • Réactivité à mesure que l’avion approche de la mise en vol et de sa livraison au client.

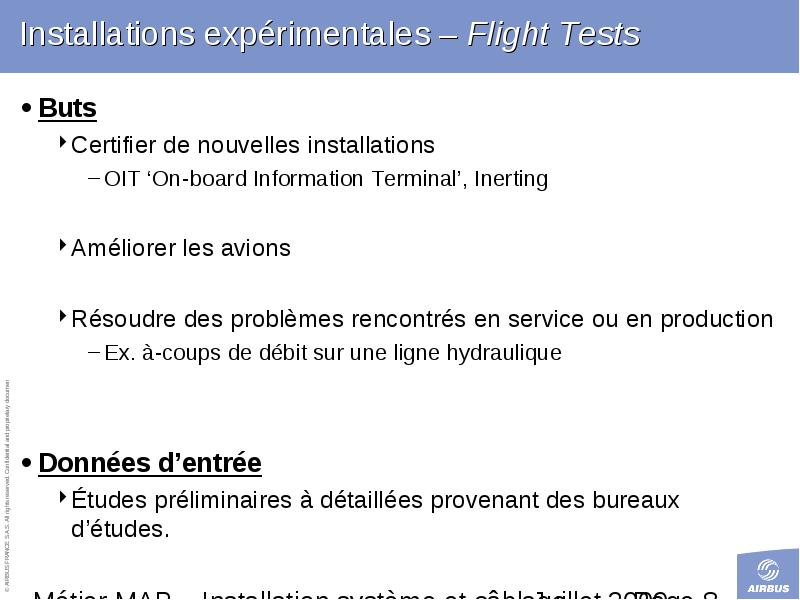

Installations expérimentales – Flight Tests

  • Buts

    • Certifier de nouvelles installations
      • OIT ‘On-board Information Terminal’, Inerting
    • Améliorer les avions
    • Résoudre des problèmes rencontrés en service ou en production
      • Ex. à-coups de débit sur une ligne hydraulique

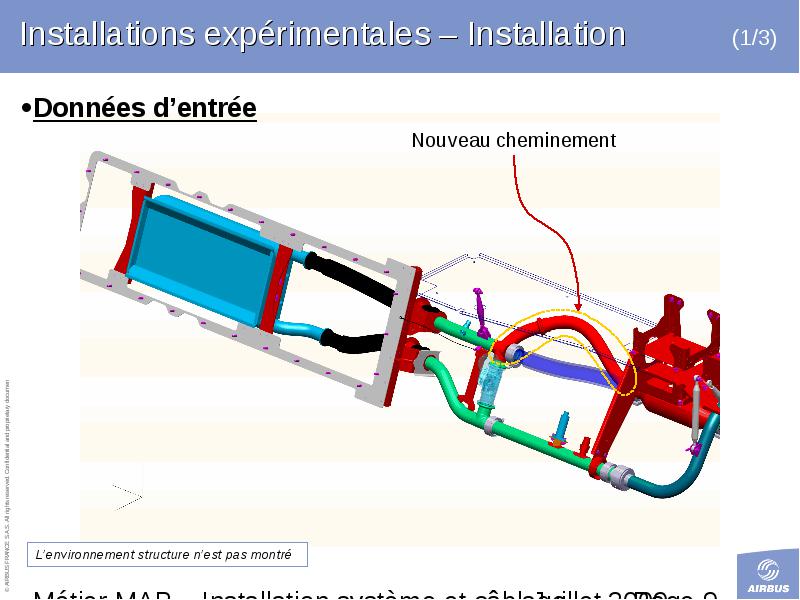

  • Données d’entrée

    • Études préliminaires à détaillées provenant des bureaux d’études.

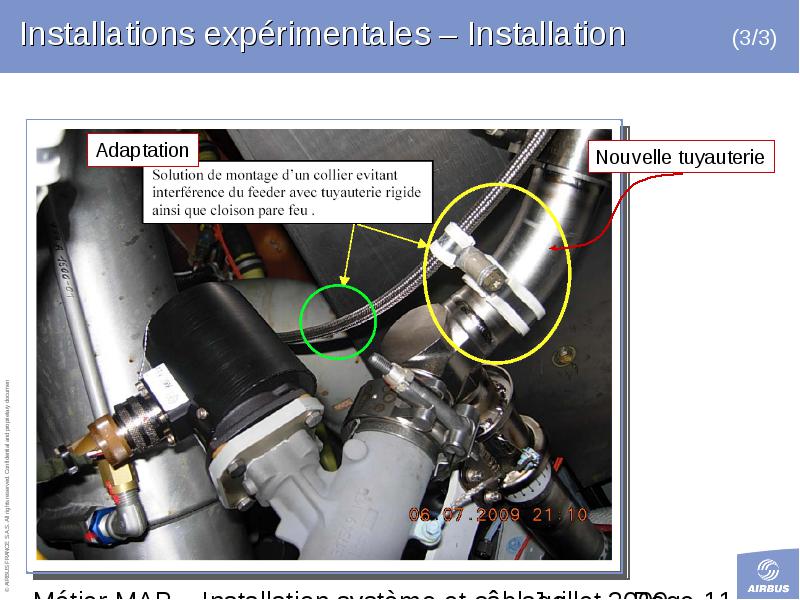

Installations expérimentales – Installation (1/3)

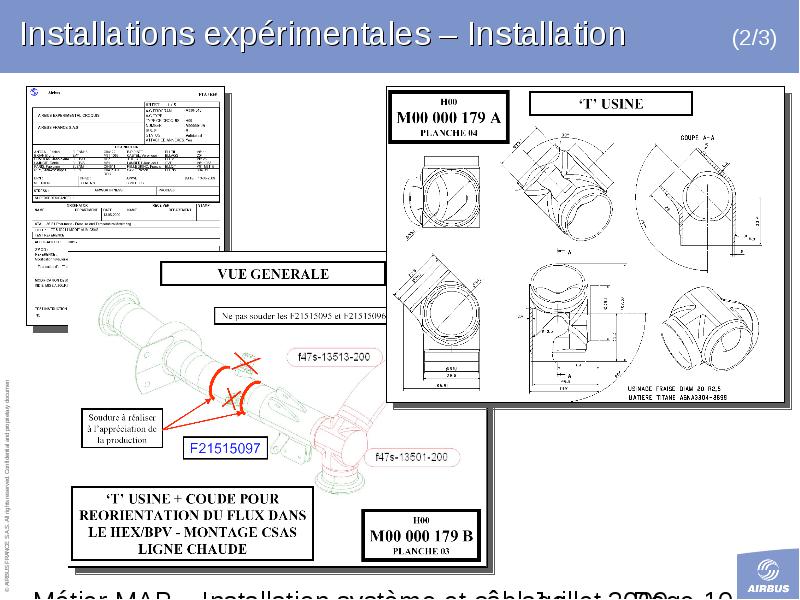

Installations expérimentales – Installation (2/3)



Installations expérimentales – Installation (3/3)

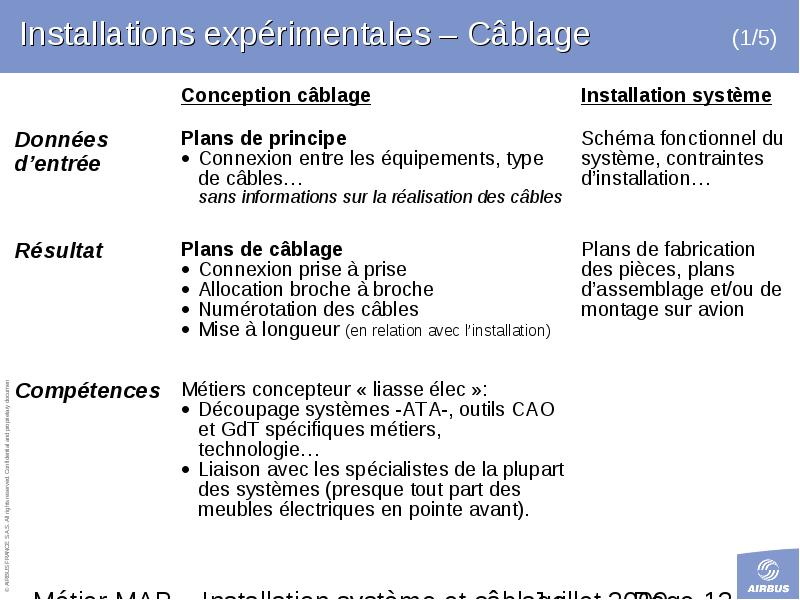

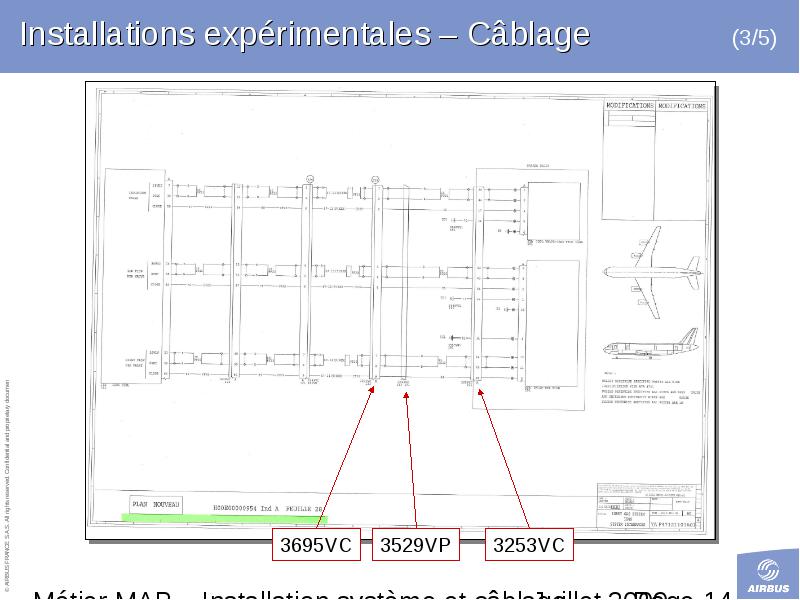

Installations expérimentales – Câblage (1/5)



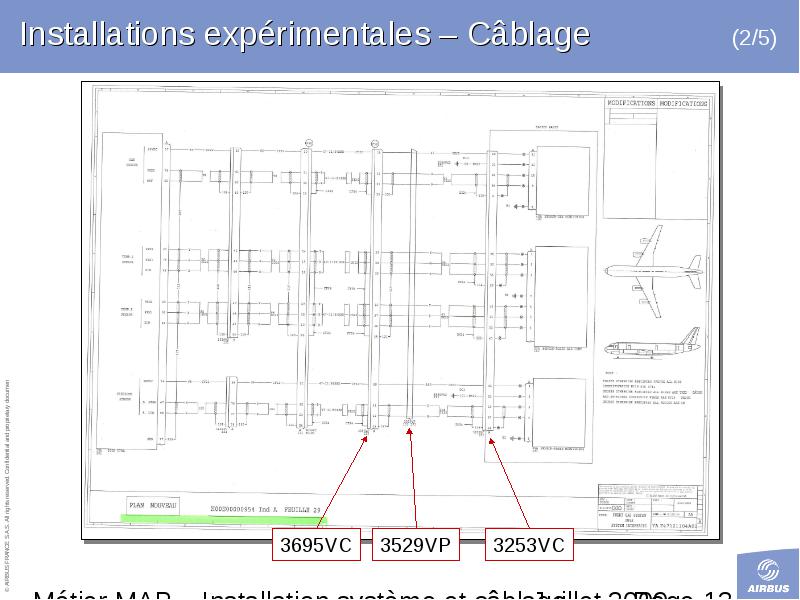

Installations expérimentales – Câblage (2/5)



Installations expérimentales – Câblage (3/5)

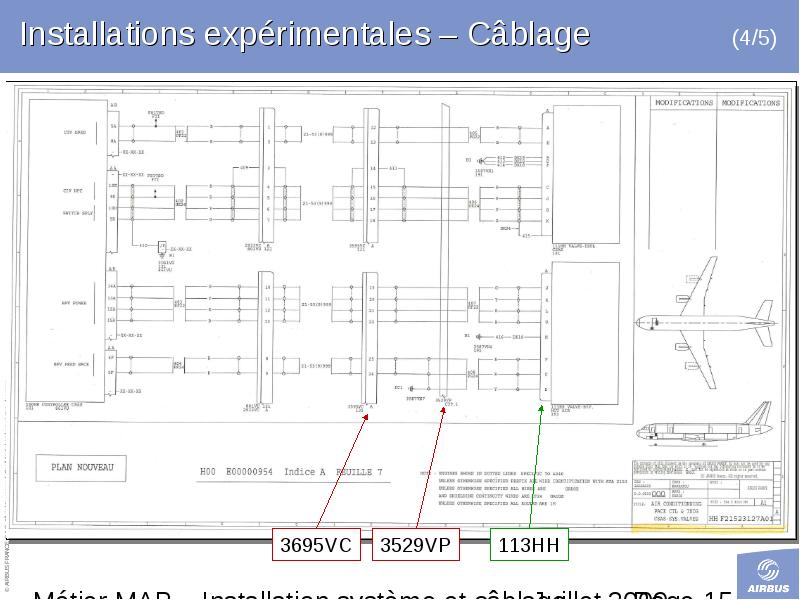

Installations expérimentales – Câblage (4/5)



Installations expérimentales – Câblage/installation (5/5)

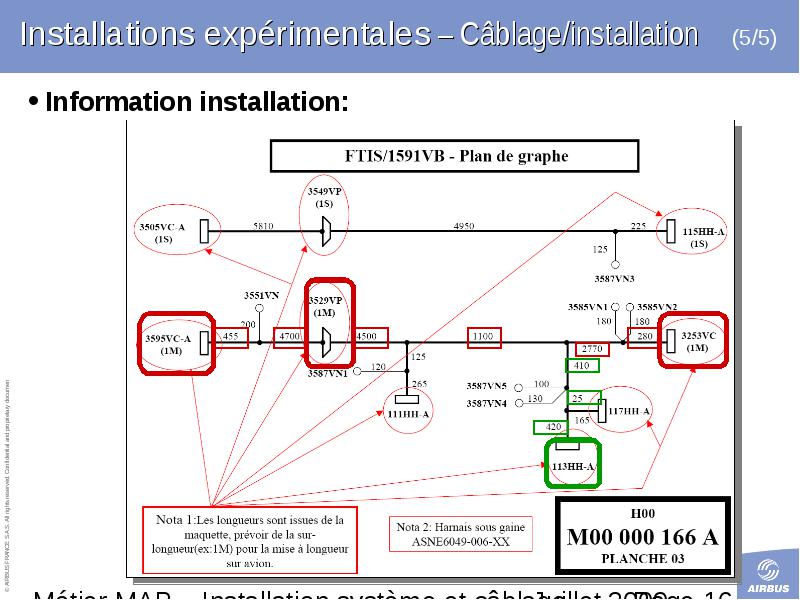

  • Information installation:

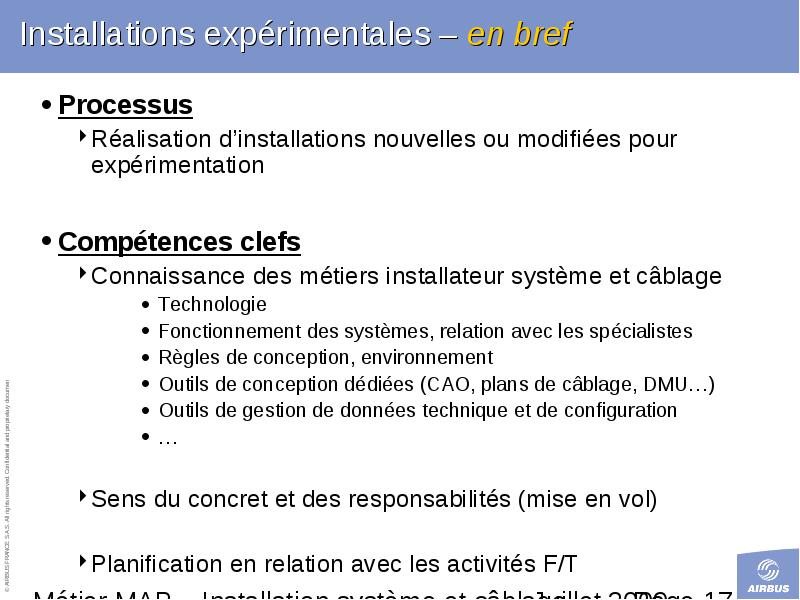

Installations expérimentales – en bref

  • Processus

    • Réalisation d’installations nouvelles ou modifiées pour expérimentation
  • Compétences clefs

    • Connaissance des métiers installateur système et câblage
        • Technologie
        • Fonctionnement des systèmes, relation avec les spécialistes
        • Règles de conception, environnement
        • Outils de conception dédiées (CAO, plans de câblage, DMU…)
        • Outils de gestion de données technique et de configuration
    • Sens du concret et des responsabilités (mise en vol)
    • Planification en relation avec les activités F/T


Réalisation des harnais électriques (1/2)

  • Connaissance des processus pour assister la production

  • Principe allégé pour les installations expérimentales

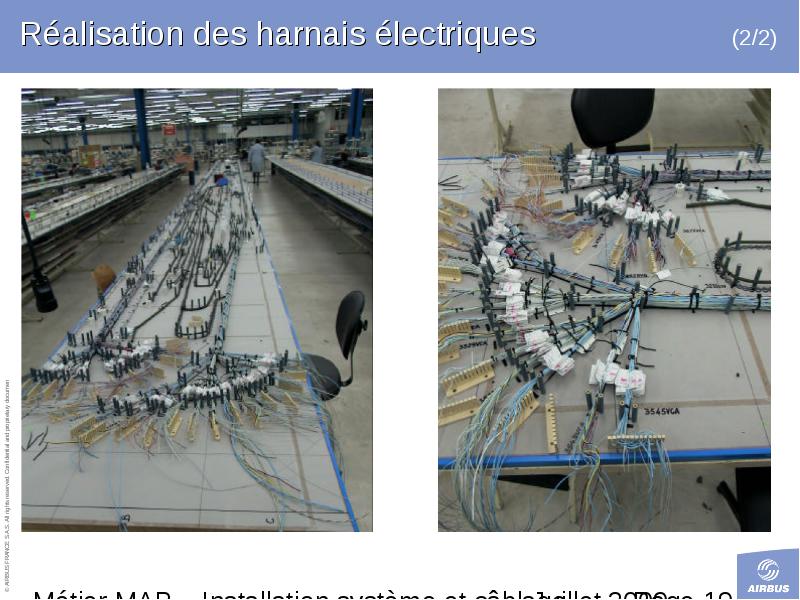

Réalisation des harnais électriques (2/2)



MAP Installation et Câblage





Plan d’installation issu de la maquette numérique
