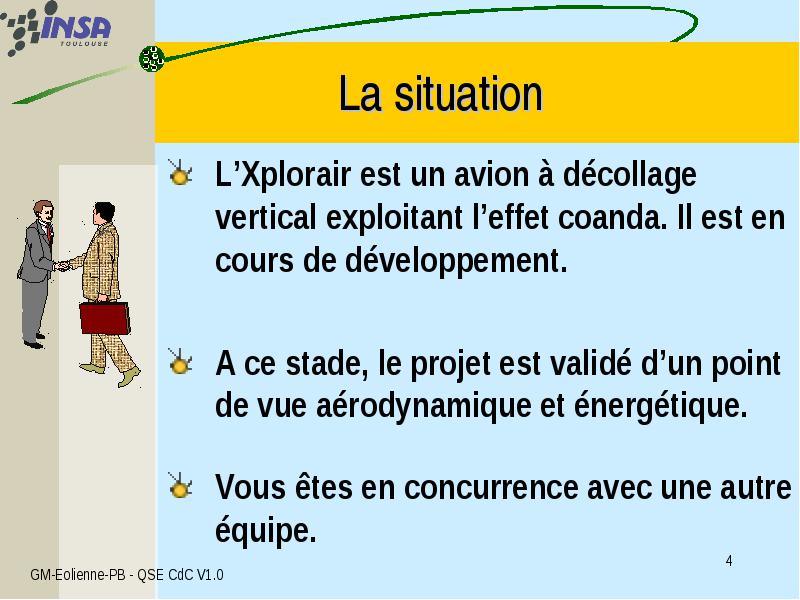

L’Xplorair est un avion à décollage vertical exploitant l’effet coanda. Il est en cours de développement.
L’Xplorair est un avion à décollage vertical exploitant l’effet coanda. Il est en cours de développement.
A ce stade, le projet est validé d’un point de vue aérodynamique et énergétique.
Vous êtes en concurrence avec une autre équipe.

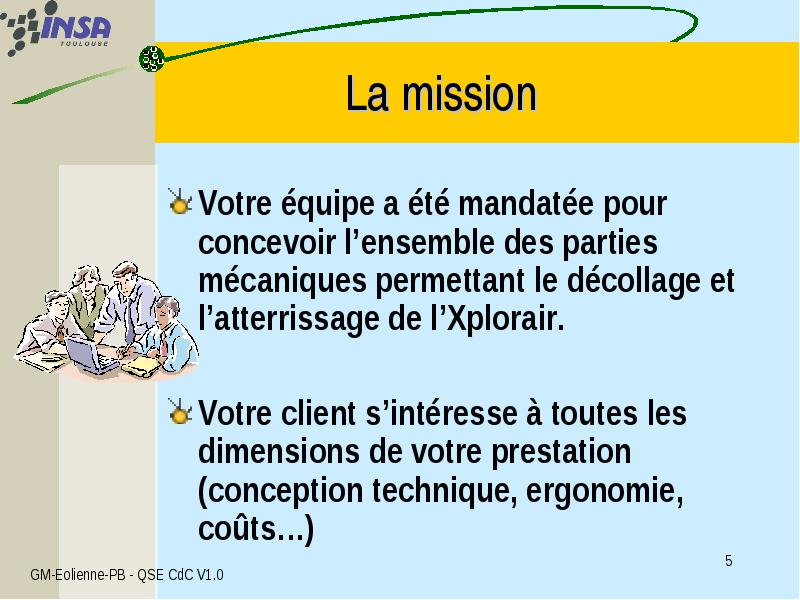

Votre équipe a été mandatée pour concevoir l’ensemble des parties mécaniques permettant le décollage et l’atterrissage de l’Xplorair.
Votre équipe a été mandatée pour concevoir l’ensemble des parties mécaniques permettant le décollage et l’atterrissage de l’Xplorair.
Votre client s’intéresse à toutes les dimensions de votre prestation (conception technique, ergonomie, coûts…)

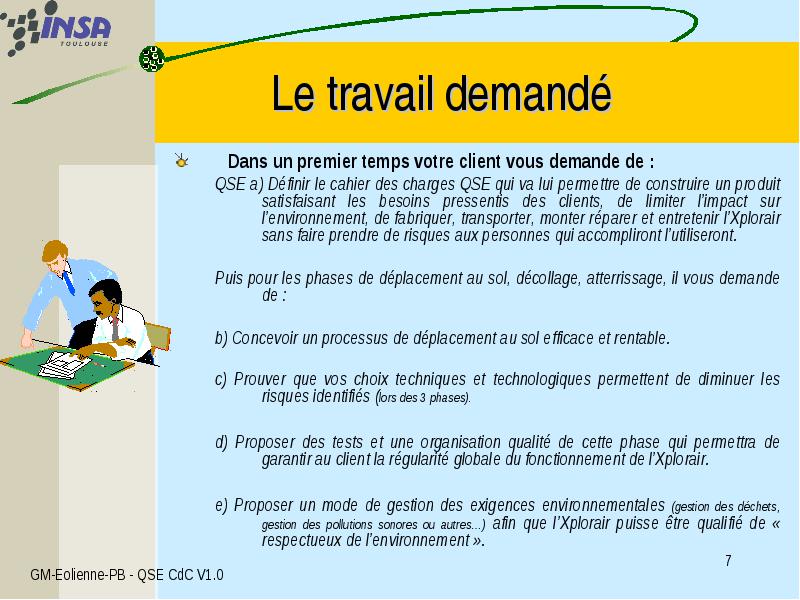

Dans un premier temps votre client vous demande de :
Dans un premier temps votre client vous demande de :

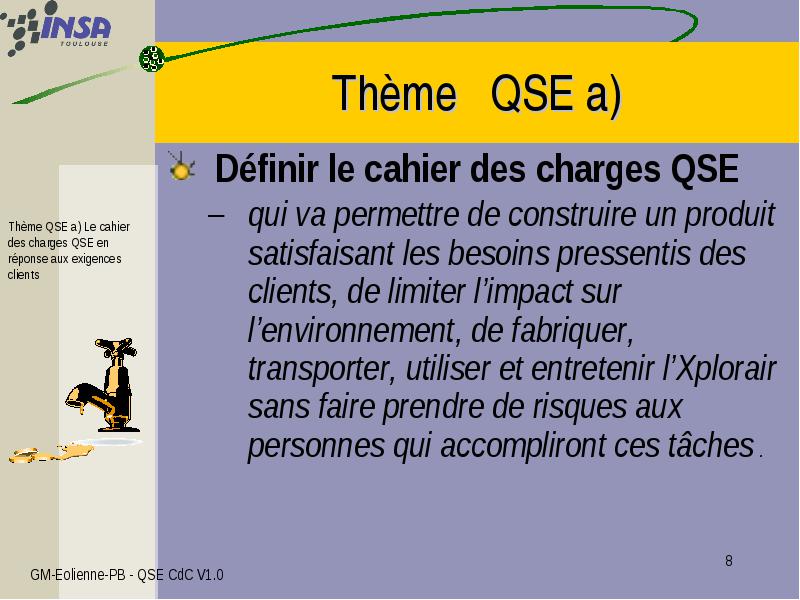

QSE a) Définir le cahier des charges QSE qui va lui permettre de construire un produit satisfaisant les besoins pressentis des clients, de limiter l’impact sur l’environnement, de fabriquer, transporter, monter réparer et entretenir l’Xplorair sans faire prendre de risques aux personnes qui accompliront l’utiliseront.
Puis pour les phases de déplacement au sol, décollage, atterrissage, il vous demande de :
b) Concevoir un processus de déplacement au sol efficace et rentable.
c) Prouver que vos choix techniques et technologiques permettent de diminuer les risques identifiés (lors des 3 phases).
d) Proposer des tests et une organisation qualité de cette phase qui permettra de garantir au client la régularité globale du fonctionnement de l’Xplorair.
e) Proposer un mode de gestion des exigences environnementales (gestion des déchets, gestion des pollutions sonores ou autres…) afin que l’Xplorair puisse être qualifié de « respectueux de l’environnement ».
qui va permettre de construire un produit satisfaisant les besoins pressentis des clients, de limiter l’impact sur l’environnement, de fabriquer, transporter, utiliser et entretenir l’Xplorair sans faire prendre de risques aux personnes qui accompliront ces tâches .

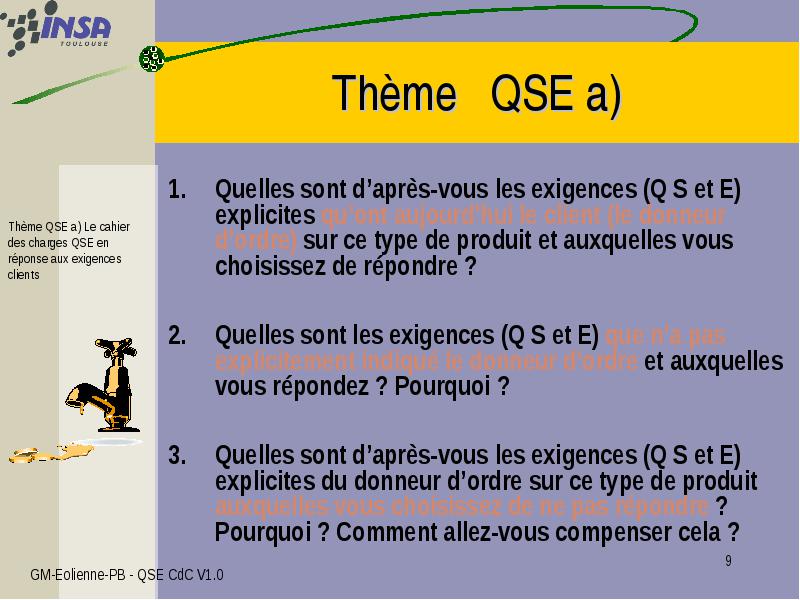

Quelles sont d’après-vous les exigences (Q S et E) explicites qu’ont aujourd’hui le client (le donneur d’ordre) sur ce type de produit et auxquelles vous choisissez de répondre ?
Quelles sont d’après-vous les exigences (Q S et E) explicites qu’ont aujourd’hui le client (le donneur d’ordre) sur ce type de produit et auxquelles vous choisissez de répondre ?
Quelles sont les exigences (Q S et E) que n’a pas explicitement indiqué le donneur d’ordre et auxquelles vous répondez ? Pourquoi ?
Quelles sont d’après-vous les exigences (Q S et E) explicites du donneur d’ordre sur ce type de produit auxquelles vous choisissez de ne pas répondre ? Pourquoi ? Comment allez-vous compenser cela ?

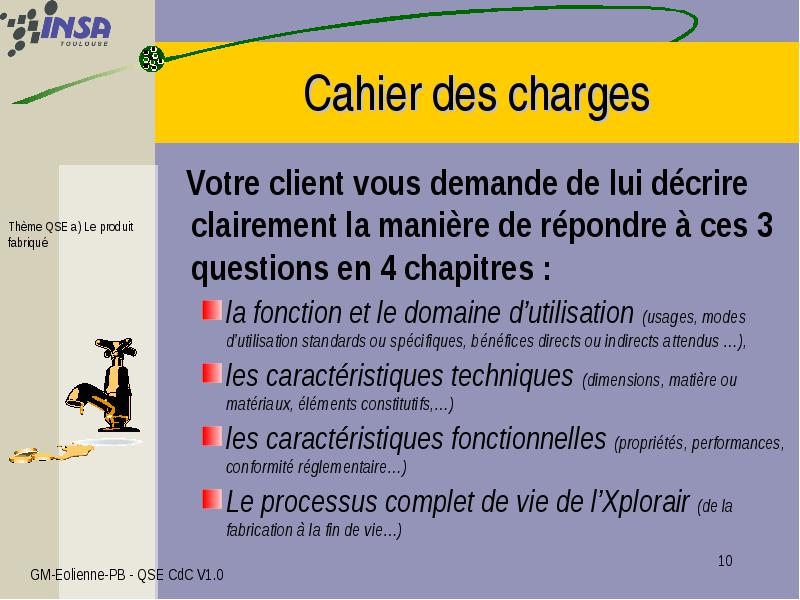

Votre client vous demande de lui décrire clairement la manière de répondre à ces 3 questions en 4 chapitres :
Votre client vous demande de lui décrire clairement la manière de répondre à ces 3 questions en 4 chapitres :
la fonction et le domaine d’utilisation (usages, modes d’utilisation standards ou spécifiques, bénéfices directs ou indirects attendus …),
les caractéristiques techniques (dimensions, matière ou matériaux, éléments constitutifs,…)
les caractéristiques fonctionnelles (propriétés, performances, conformité réglementaire…)
Le processus complet de vie de l’Xplorair (de la fabrication à la fin de vie…)

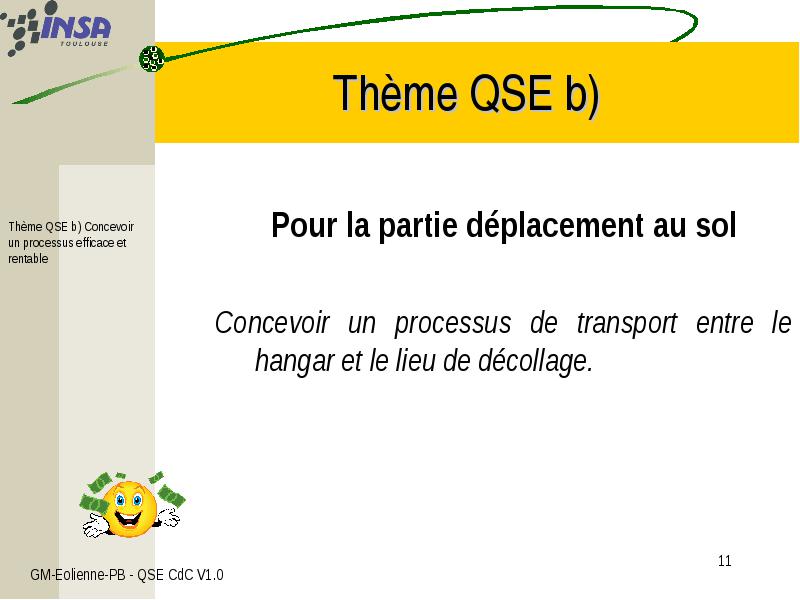

Pour la partie déplacement au sol
Pour la partie déplacement au sol
Concevoir un processus de transport entre le hangar et le lieu de décollage.

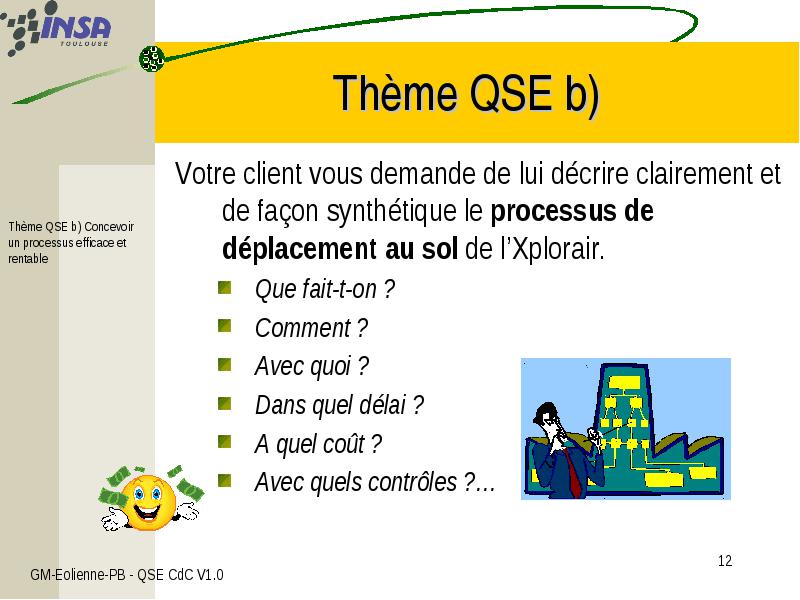

Votre client vous demande de lui décrire clairement et de façon synthétique le processus de déplacement au sol de l’Xplorair.
Votre client vous demande de lui décrire clairement et de façon synthétique le processus de déplacement au sol de l’Xplorair.
Que fait-t-on ?
Comment ?
Avec quoi ?
Dans quel délai ?
A quel coût ?
Avec quels contrôles ?…

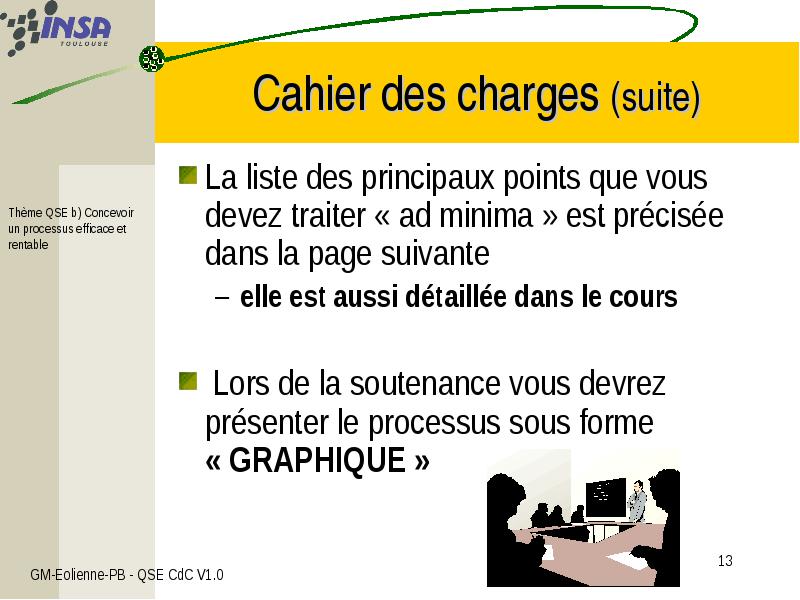

La liste des principaux points que vous devez traiter « ad minima » est précisée dans la page suivante
La liste des principaux points que vous devez traiter « ad minima » est précisée dans la page suivante
elle est aussi détaillée dans le cours
Lors de la soutenance vous devrez présenter le processus sous forme « GRAPHIQUE »

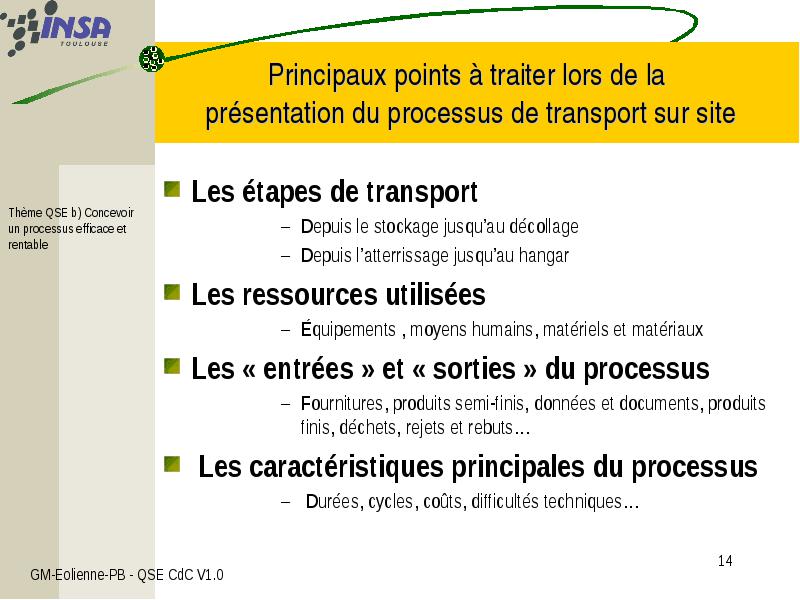

Les étapes de transport
Les étapes de transport
Depuis le stockage jusqu’au décollage
Depuis l’atterrissage jusqu’au hangar
Les ressources utilisées
Équipements , moyens humains, matériels et matériaux
Les « entrées » et « sorties » du processus
Fournitures, produits semi-finis, données et documents, produits finis, déchets, rejets et rebuts…
Les caractéristiques principales du processus
Durées, cycles, coûts, difficultés techniques…

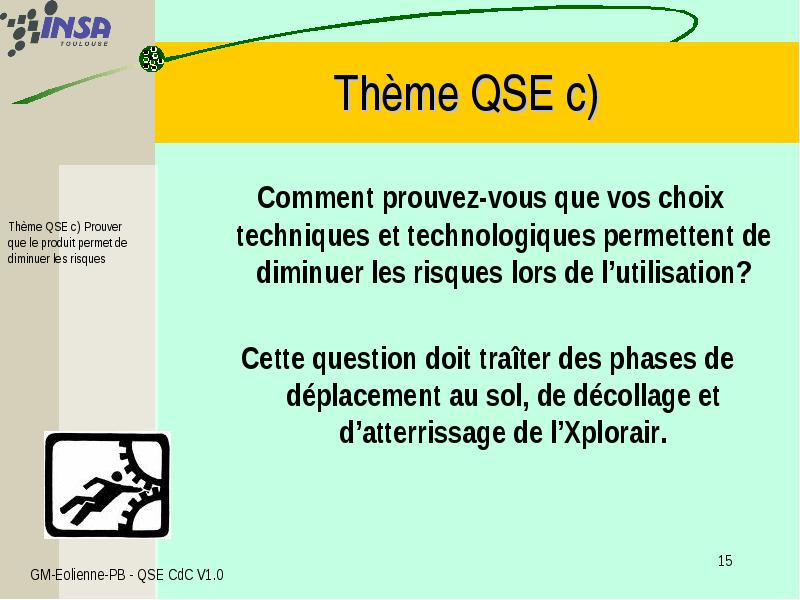

Comment prouvez-vous que vos choix techniques et technologiques permettent de diminuer les risques lors de l’utilisation?
Comment prouvez-vous que vos choix techniques et technologiques permettent de diminuer les risques lors de l’utilisation?

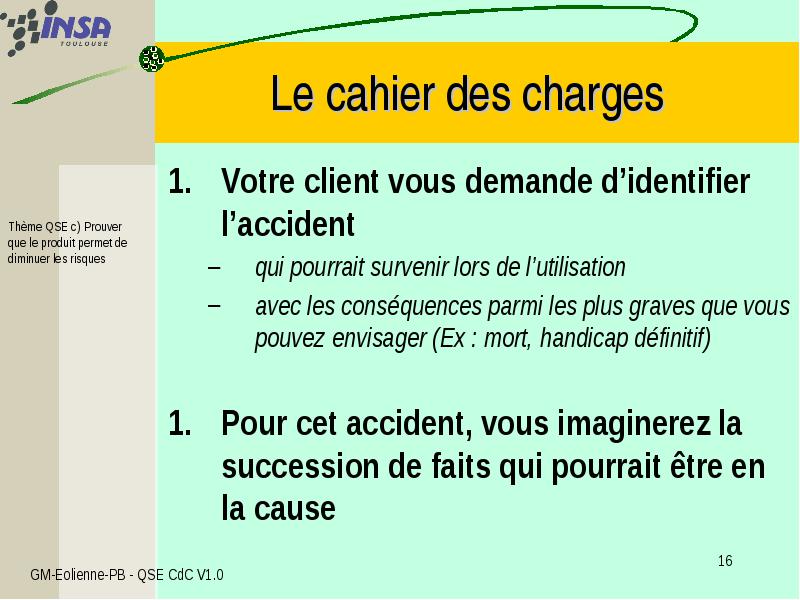

Votre client vous demande d’identifier l’accident
Votre client vous demande d’identifier l’accident
qui pourrait survenir lors de l’utilisation
avec les conséquences parmi les plus graves que vous pouvez envisager (Ex : mort, handicap définitif)
Pour cet accident, vous imaginerez la succession de faits qui pourrait être en la cause

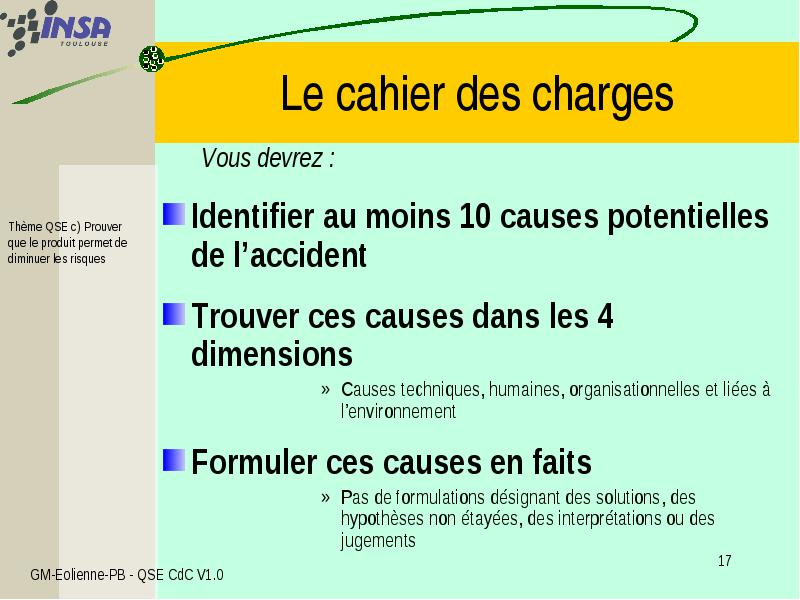

Vous devrez :
Vous devrez :
Identifier au moins 10 causes potentielles de l’accident
Trouver ces causes dans les 4 dimensions
Causes techniques, humaines, organisationnelles et liées à l’environnement
Pas de formulations désignant des solutions, des hypothèses non étayées, des interprétations ou des jugements

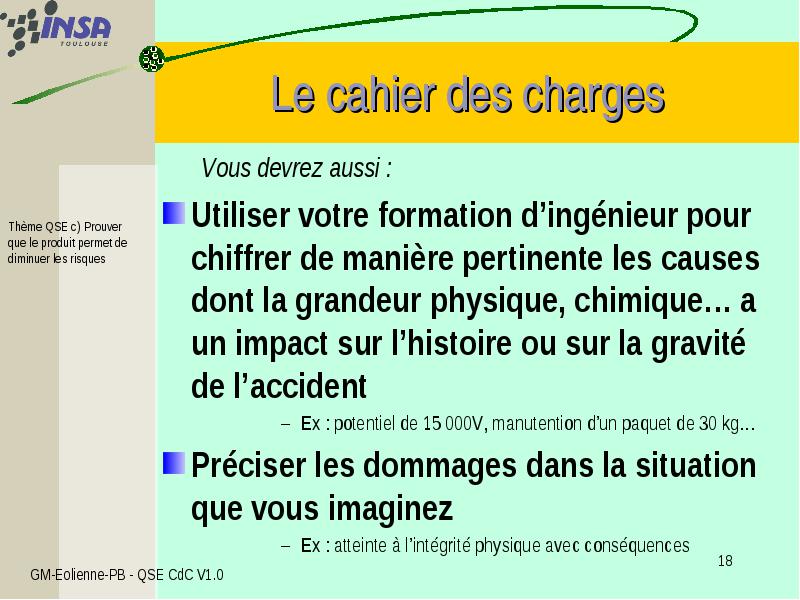

Vous devrez aussi :
Vous devrez aussi :
Utiliser votre formation d’ingénieur pour chiffrer de manière pertinente les causes dont la grandeur physique, chimique… a un impact sur l’histoire ou sur la gravité de l’accident
Ex : potentiel de 15 000V, manutention d’un paquet de 30 kg…
Préciser les dommages dans la situation que vous imaginez
Ex : atteinte à l’intégrité physique avec conséquences

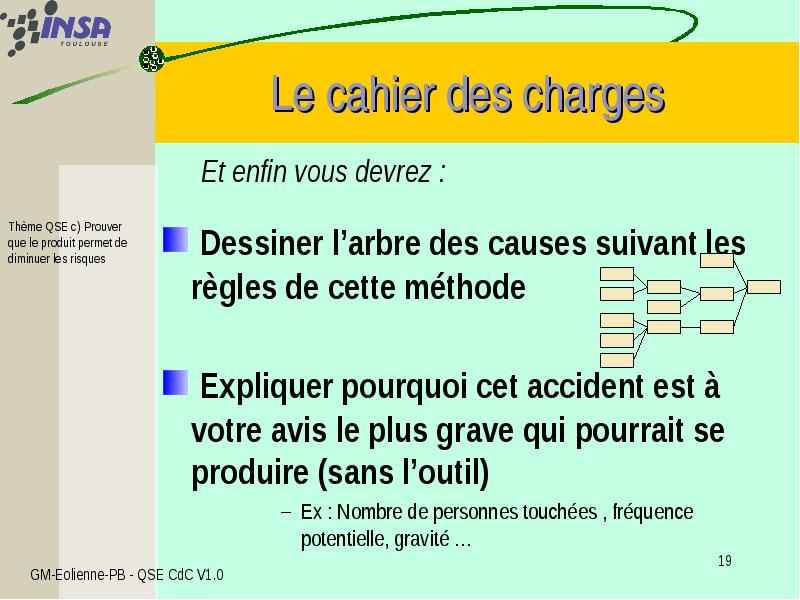

Et enfin vous devrez :
Et enfin vous devrez :
Dessiner l’arbre des causes suivant les règles de cette méthode
Expliquer pourquoi cet accident est à votre avis le plus grave qui pourrait se produire (sans l’outil)
Ex : Nombre de personnes touchées , fréquence potentielle, gravité …
Recherche
Recherche
de solutions
de prévention
et de protection
Le client vous demande ensuite :
Le client vous demande ensuite :

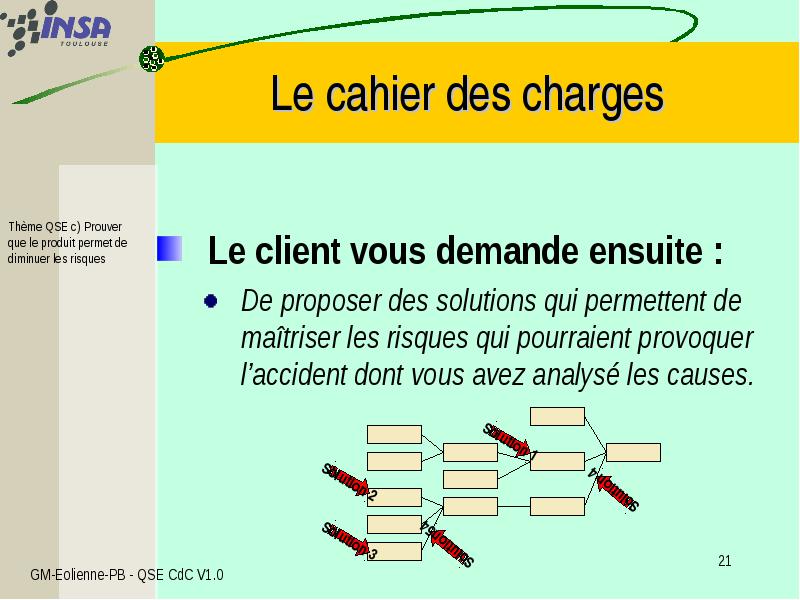

De proposer des solutions qui permettent de maîtriser les risques qui pourraient provoquer l’accident dont vous avez analysé les causes.
Il vous demande aussi :
Il vous demande aussi :

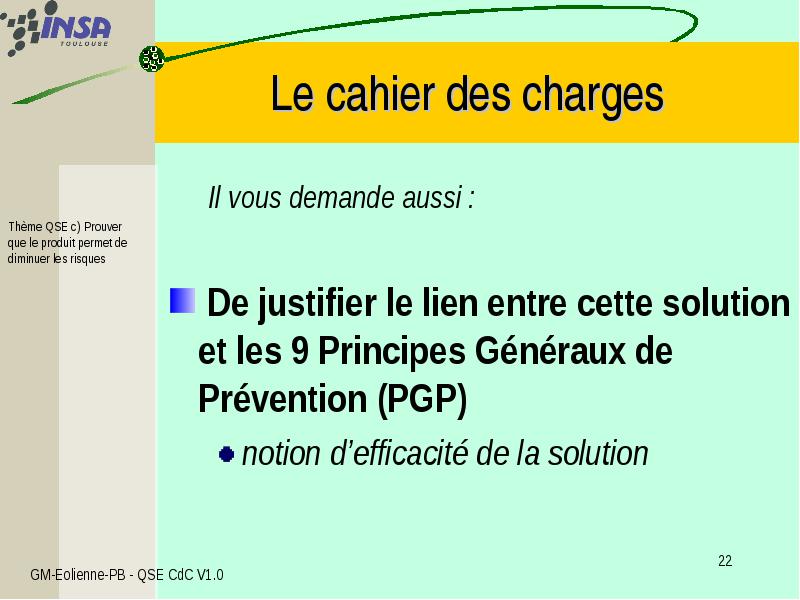

De justifier le lien entre cette solution et les 9 Principes Généraux de Prévention (PGP)

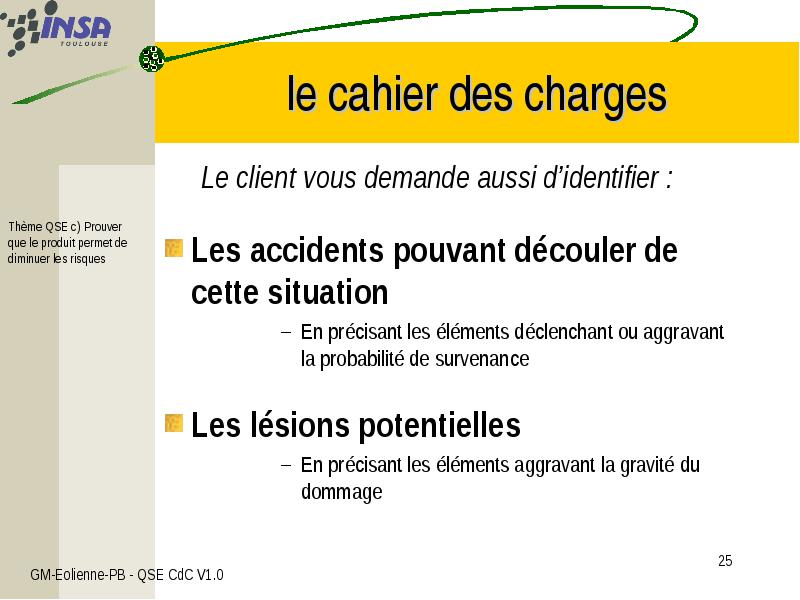

En précisant les éléments aggravant la gravité du dommage

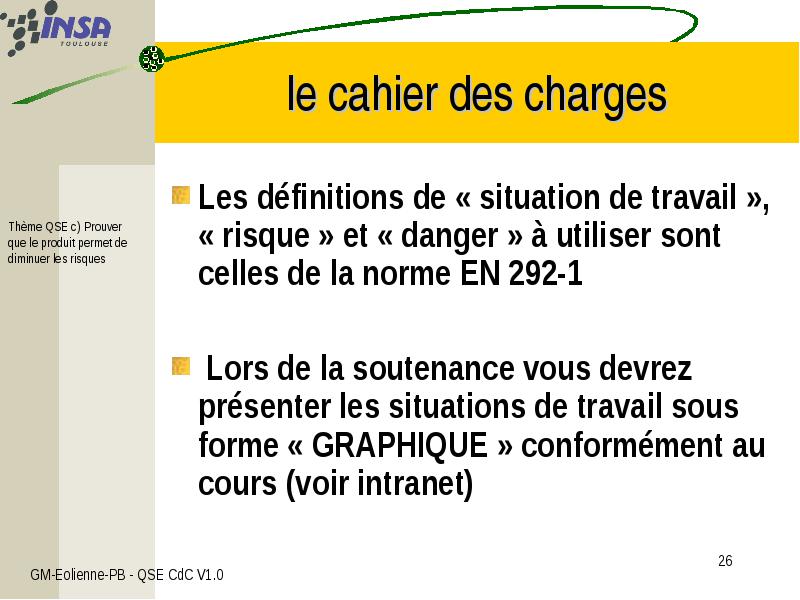

Les définitions de « situation de travail », « risque » et « danger » à utiliser sont celles de la norme EN 292-1
Les définitions de « situation de travail », « risque » et « danger » à utiliser sont celles de la norme EN 292-1
Lors de la soutenance vous devrez présenter les situations de travail sous forme « GRAPHIQUE » conformément au cours (voir intranet)

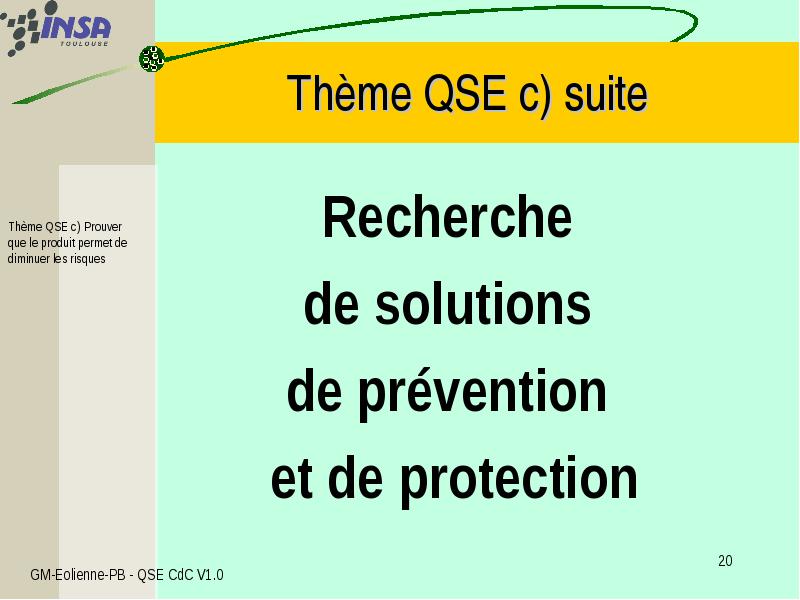

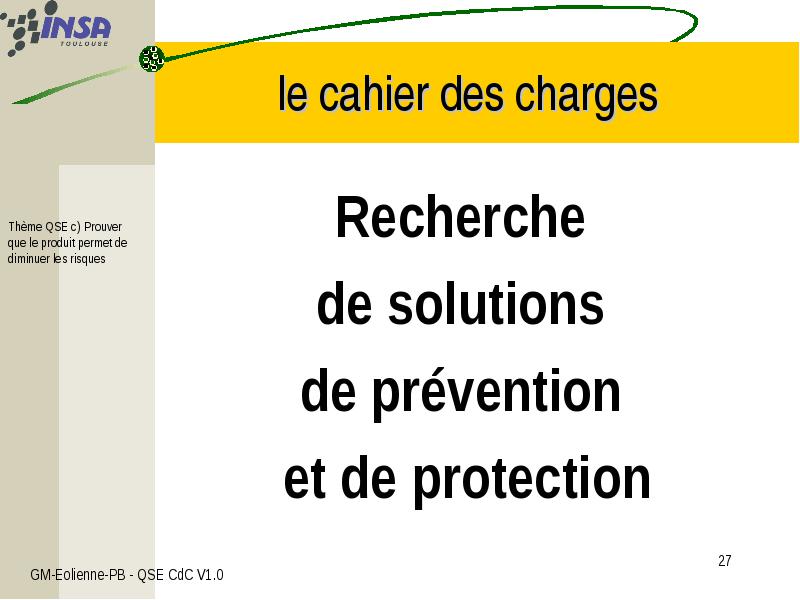

Recherche
Recherche
de solutions
de prévention
et de protection

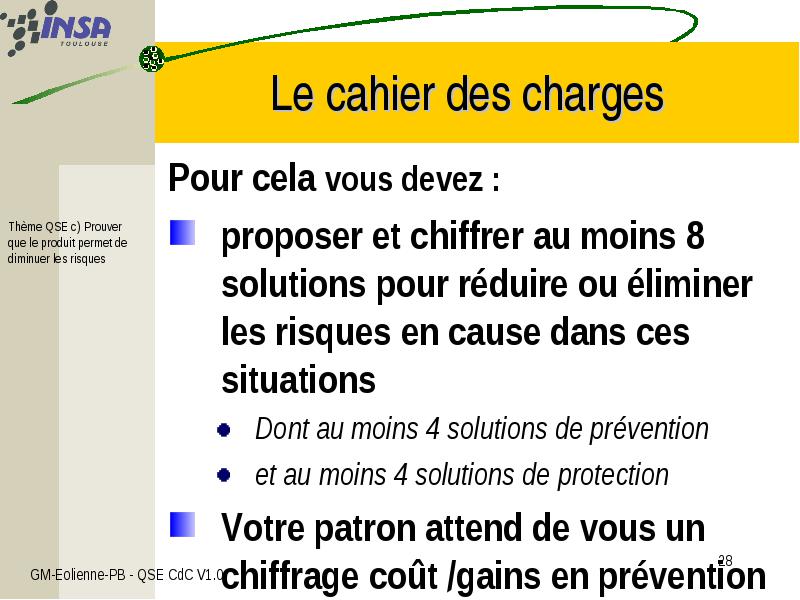

Pour cela vous devez :
Pour cela vous devez :
proposer et chiffrer au moins 8 solutions pour réduire ou éliminer les risques en cause dans ces situations
Dont au moins 4 solutions de prévention
et au moins 4 solutions de protection
Votre patron attend de vous un chiffrage coût /gains en prévention

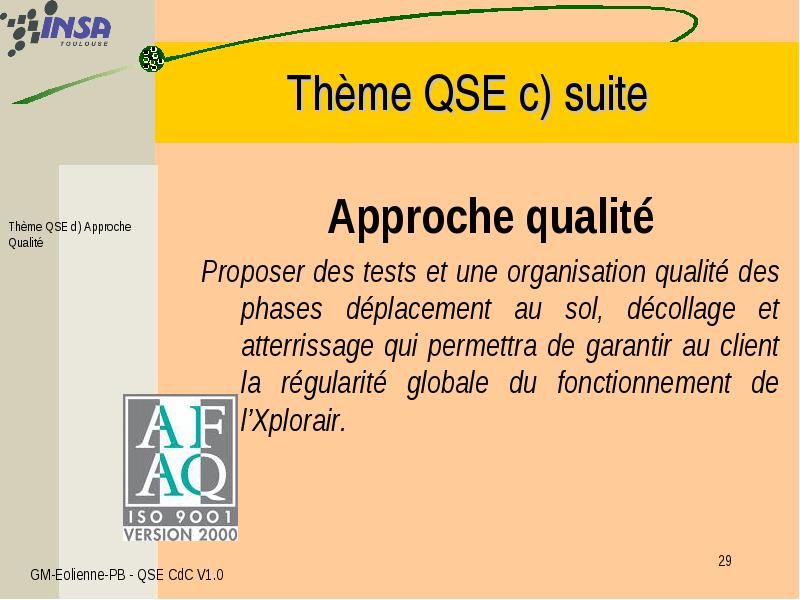

Approche qualité
Approche qualité
Proposer des tests et une organisation qualité des phases déplacement au sol, décollage et atterrissage qui permettra de garantir au client la régularité globale du fonctionnement de l’Xplorair.

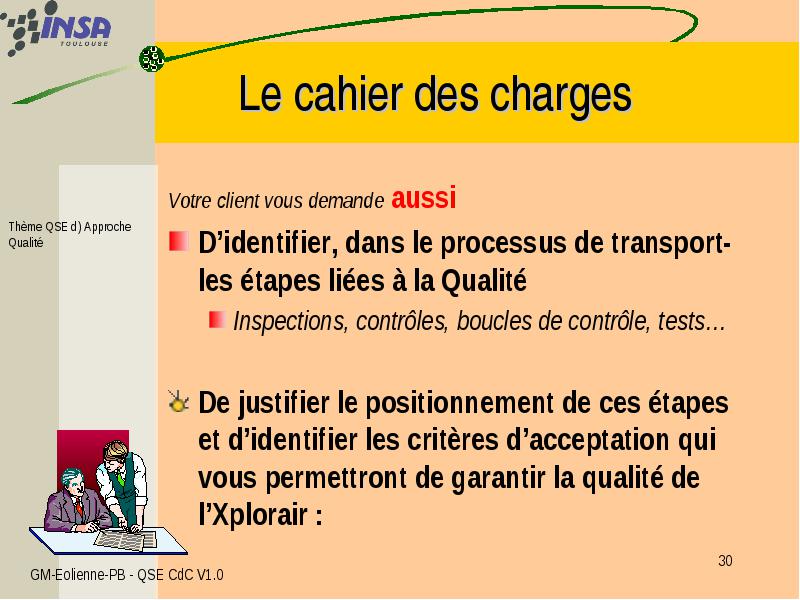

Votre client vous demande aussi
Votre client vous demande aussi
D’identifier, dans le processus de transport-les étapes liées à la Qualité
Inspections, contrôles, boucles de contrôle, tests…
De justifier le positionnement de ces étapes et d’identifier les critères d’acceptation qui vous permettront de garantir la qualité de l’Xplorair :
Approche environnement
Approche environnement
Proposer un mode de gestion des exigences environnementales (gestion des déchets, gestion des pollutions sonores ou autres…) afin que le produit puisse être qualifié de « respectueux de l’environnement ».

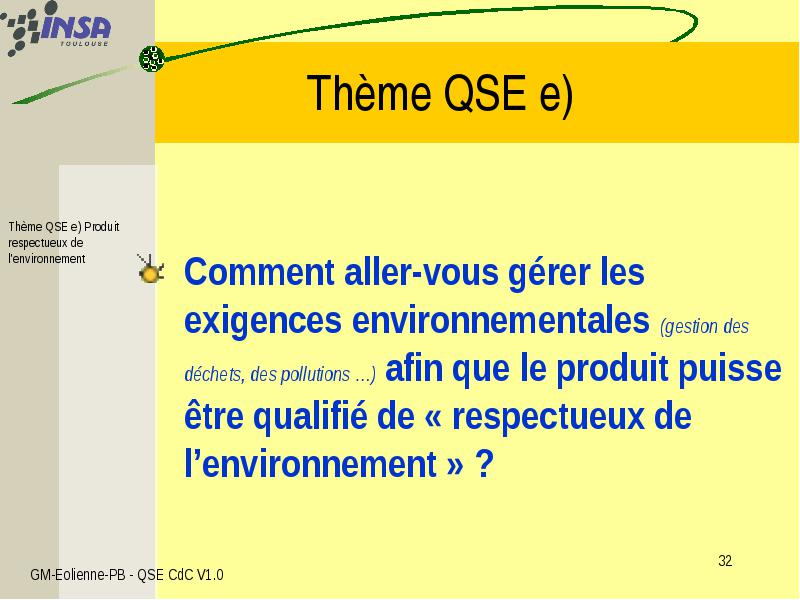

Comment aller-vous gérer les exigences environnementales (gestion des déchets, des pollutions …) afin que le produit puisse être qualifié de « respectueux de l’environnement » ?

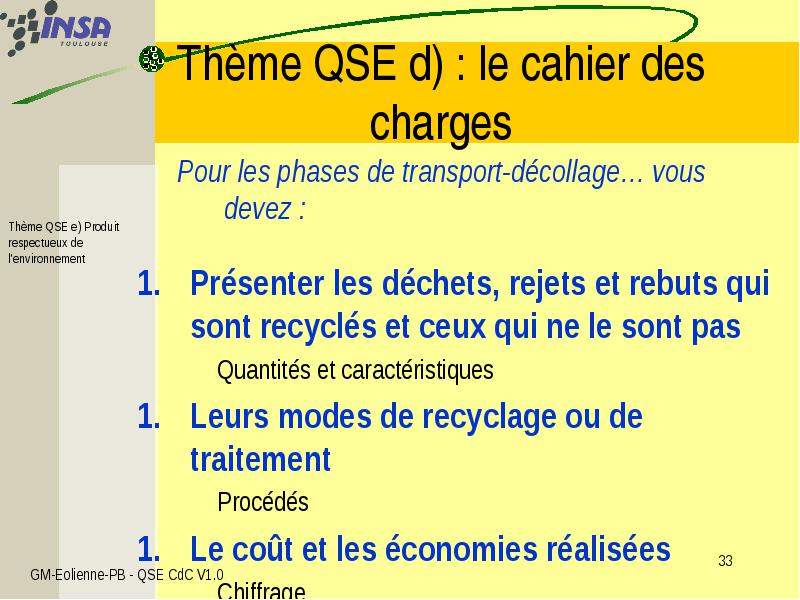

Pour les phases de transport-décollage… vous devez :
Pour les phases de transport-décollage… vous devez :
Présenter les déchets, rejets et rebuts qui sont recyclés et ceux qui ne le sont pas
Quantités et caractéristiques
Leurs modes de recyclage ou de traitement
Procédés
Le coût et les économies réalisées
Chiffrage

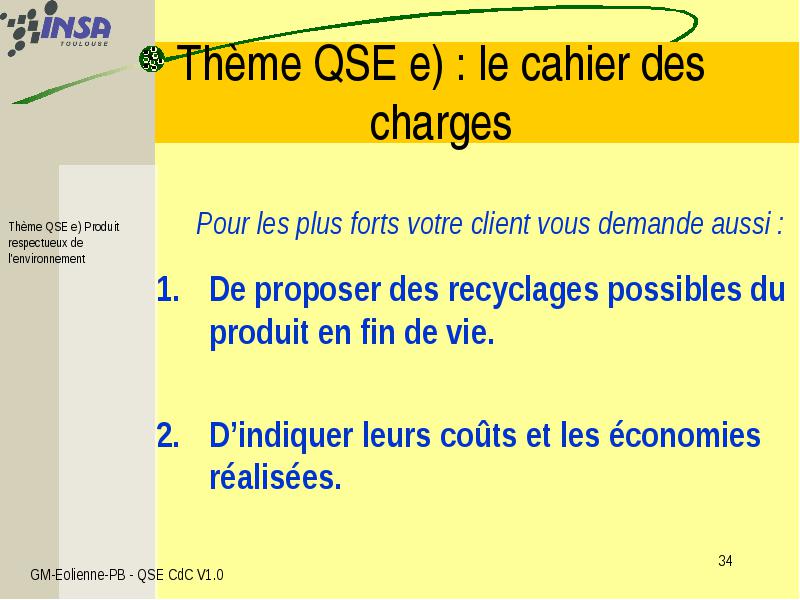

Pour les plus forts votre client vous demande aussi :
Pour les plus forts votre client vous demande aussi :
De proposer des recyclages possibles du produit en fin de vie.
D’indiquer leurs coûts et les économies réalisées.

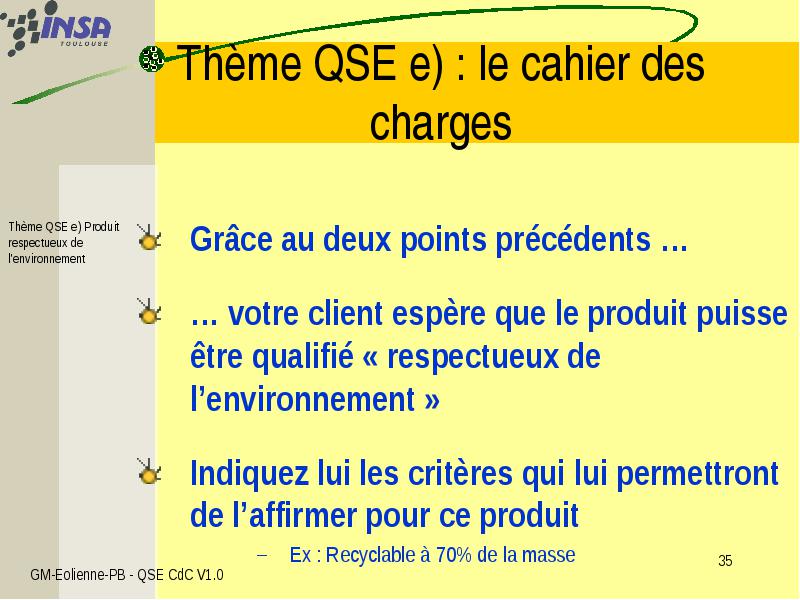

Grâce au deux points précédents …
Grâce au deux points précédents …
… votre client espère que le produit puisse être qualifié « respectueux de l’environnement »
Indiquez lui les critères qui lui permettront de l’affirmer pour ce produit
Ex : Recyclable à 70% de la masse

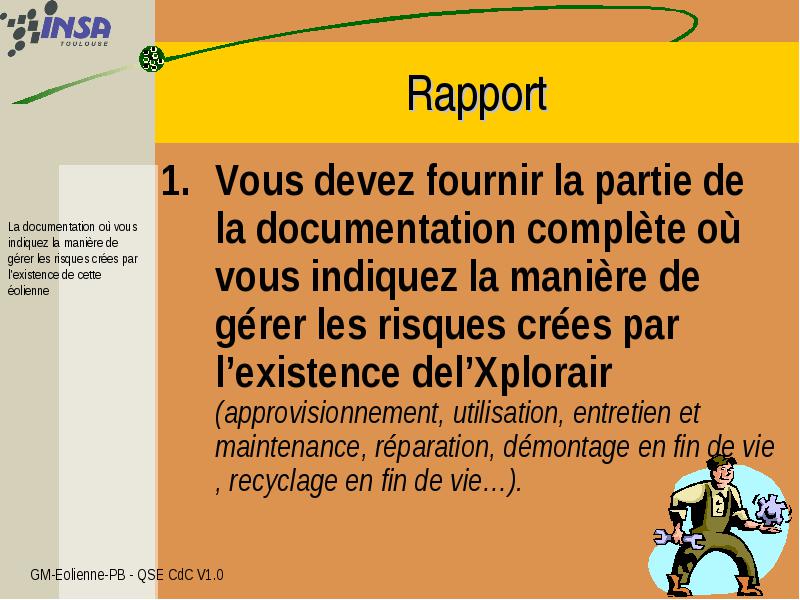

Vous devez fournir la partie de la documentation complète où vous indiquez la manière de gérer les risques crées par l’existence del’Xplorair (approvisionnement, utilisation, entretien et maintenance, réparation, démontage en fin de vie , recyclage en fin de vie…).
Vous devez fournir la partie de la documentation complète où vous indiquez la manière de gérer les risques crées par l’existence del’Xplorair (approvisionnement, utilisation, entretien et maintenance, réparation, démontage en fin de vie , recyclage en fin de vie…).
Il vous demande aussi :
Il vous demande aussi :

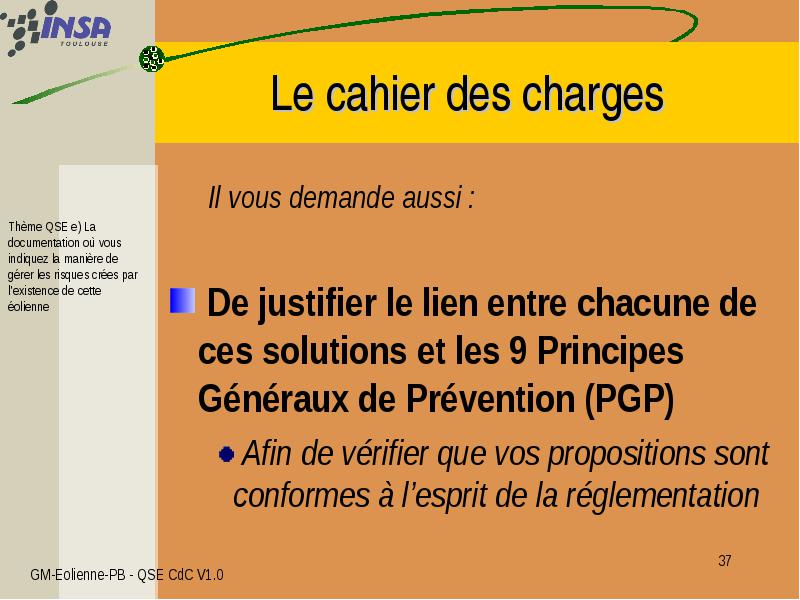

De justifier le lien entre chacune de ces solutions et les 9 Principes Généraux de Prévention (PGP)
Afin de vérifier que vos propositions sont conformes à l’esprit de la réglementation

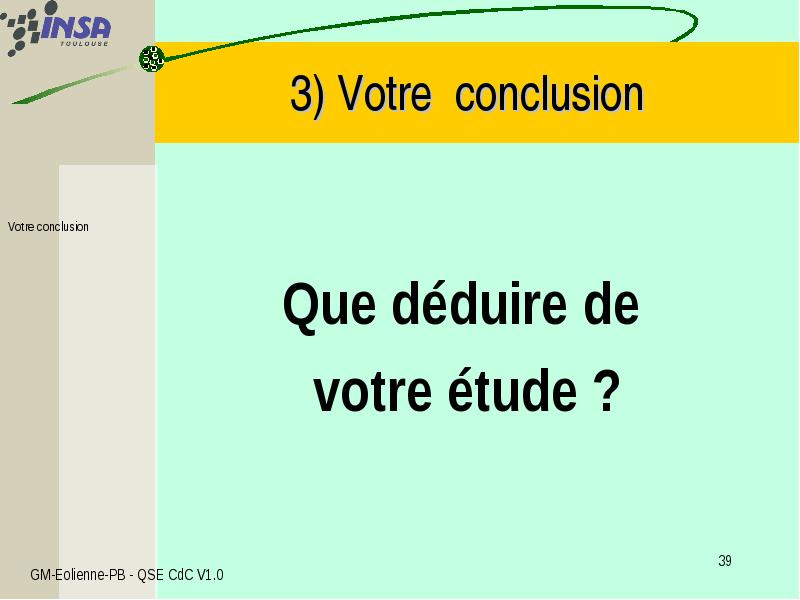

Que déduire de
Que déduire de
votre étude ?

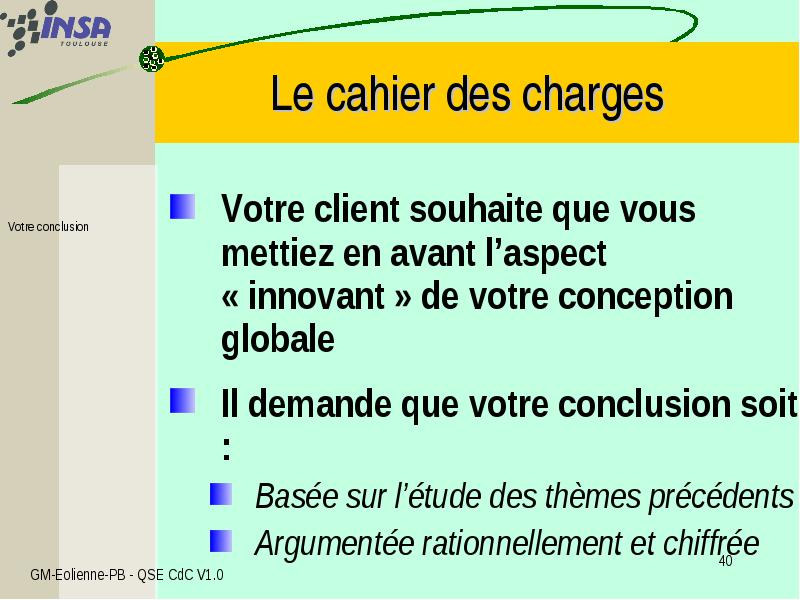

Votre client souhaite que vous mettiez en avant l’aspect « innovant » de votre conception globale
Votre client souhaite que vous mettiez en avant l’aspect « innovant » de votre conception globale
