Asigurarea calităŢii şi eficienţei lucrărilor de infrastructură În construcţii caracteristici specifice şi cerinţe privind procedee tehnologice şi echipamente performante
Alegerea echipamentelor funcție de caracteristicile lucrării și ale terenului
Yüklə 1,5 Mb.
|

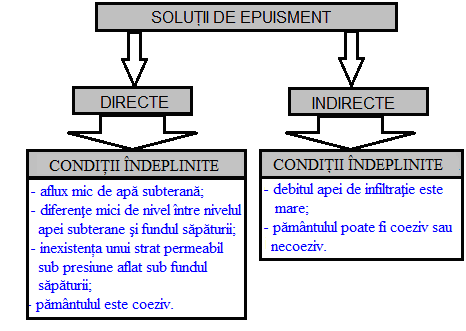

9.5.2. Alegerea echipamentelor funcție de caracteristicile lucrării și ale terenului În primul rând trebuie să se stabilească soluția de epuizment, iar apoi în funcție de aceasta se alege tipul de echipament necesar execuției lucrărilor. Soluția de epuizment se alege ținând seama de condiţiile hidrogeologice ale amplasamentului, precum și de caracteristicile terenului, după cum se poate observa în schema alăturată.
Fig. 9.2. Schemă de alegere a soluţiei de epuizment Apoi, în vederea selectării echipamentelor care vor fi utilizate, se iau în calcul următoarele aspecte:

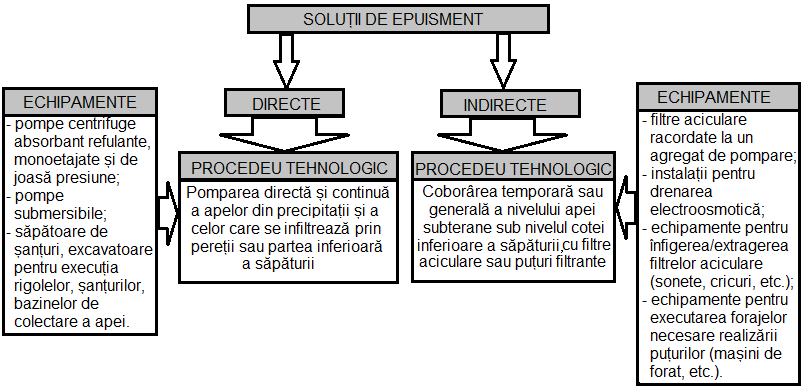

În schema alăturată sunt prezentate corelațiile dintre soluția de epuizment-procedeul tehnologic-echipamentul indicat pentru execuția lucrării.
Fig. 9.3. Corelarea procedeului tehnologic cu echipamentele utilizate Pentru stabilirea performanței tehnologice a unui utilaj trebuie să se cunoască parametrii esențiali care influențează în mod direct calitatea procesului de lucru. În continuare, pentru fiecare tip de echipament tehnologic folosit la lucrările de epuizment, se vor prezenta principalii parametri specifici și recomadări privind utilizarea acestora:
Recomandări: La pomparea directă, se recomandă ca alegerea pompelor să se facă în funcție de caracteristicile apei evacuate, astfel:
În cazul pământurilor fine nisipoase, prăfoase, cu un procent mai ridicat de particule fine argiloase (pământuri care cedează mai greu apa), se recomandă ca aplicarea vacuumului să fie însoţită de drenarea electroosmotică. În cazul terenurilor coezive și cu permeabilitate mare se recomandă execuția puţurilor filtrante de diametru mare, cu ajutorul mașinilor de forat. Filtrele aciculare se recomandă a fi folosite numai în terenuri necoezive (nisipoase), caracterizate prin permeabilitate redusă. La alegerea instalaţiei cu filtre aciculare trebuie să se cunoască debitul necesar care este funcţie de diametrul conductei colectoare, de lungimea sa şi de viteza fluidului în conductă. Numărul de filtre aciculare necesare unei incinte de lucru este şi el dependent de lungimea şi lăţimea săpăturii, pasul de instalare a filtrelor precum şi distanţele de la marginea săpăturii până la filtre. Din gama tipodimensională și constructivă variată a utilajelor de săpare și pozare a a tuburilor de dren se recomandă să se aleagă acele echipamente tehnologice care au în dotare sisteme de comandă, reglare și control a parametrilor esențiali ai procesului de lucru, precum: adâncimea de pozare, panta traseului de pozare, așezarea drenului pe patul corespunzător de material filtrant, etc. În felul acesta, lucrările de epuizment efectuate au un grad ridicat al calității în ceea ce privește precizia de execuție, corectitudinea procesului tehnologic, toate acestea conlucrând la obținerea unor lucrări eficiente din punct de vedere economic. ANEXA 3. STUDIU DE CAZ PRIVIND PROCEDEE TEHNOLOGICE ŞI ECHIPAMENTE PERFORMANTE PENTRU ASIGURAREA CALITĂŢII ŞI EFICIENŢEI LUCRĂRILOR DE TERASAMENTE CUPRINS
CAP.1. MEMORIU TEHNIC MEMORIU TEHNIC va cuprinde cel puţin capitolele: 1. DATE GENERALE 1.1. Denumirea obiectivului de investiţii 1.2. Amplasament: Judeţul ...................................................................... Teritoriul administrativ ......................................... Clasa tehnică a drumului......................................... Harta ......................................................................... 1.3. Titularul investiţiei 1.4. Beneficiarul investiţiei 1.5. Elaboratorul studiului de fezabilitate 1.6. Necesitatea şi oportunitatea lucrării (investiţiei 2. ANALIZA SITUAŢIEI EXISTENTE 2. 1. Situaţia actuală şi informaţii cu implementarea proiectului 2.2. Analiza situaţiei existente 3. CARACTERISTICI GEOFIZICE ALE TERENULUI DIN AMPLASAMENT 3.1. Sistem rutier determinat prin sondaje 3.2. Stabilirea categoriei geotehnice 4. CATEGORIA DE IMPORTANŢĂ 5. SITUATIA PROIECTATĂ 6 – Materiale utilizate 7 – Măsuri de SĂNĂTATE ŞI SIGURANŢĂ IN MUNCĂ 8 – RECOMANDĂRI CAP.2. CAIETE DE SARCINI Caietele de sarcini pentru lucrări de drum vor cuprinde pentru fiecare tip de lucrări următoarele caiete de sarcini: 2.1. Lucrări de terasamente 2.2. Straturi de formă 2.3. Fundaţii din balast şi/sau de balast amestec optimal 2.4. Fundaţii din piatră spartă şi/sau de piatră spartă amestec optimal 2.5. Straturi de baza din mixturi asfaltice cilindrate la cald – NU SE APLICĂ 2.6. Imbracaminţi rutiere bituminoase cilindrate la cald – NU SE APLICĂ 2.7. Geocompozite – NU SE APLICĂ 2.8. Dispozitive de scurgere a apelor de suprafaţă – NU SE APLICĂ 2.9. Semnalizări rutiere (indicatoare) – NU SE APLICĂ 2.10. Executia marcajelor – NU SE APLICĂ . 2.1. LUCRARI DE TERASAMENTE 2.1.1. GENERALITĂŢI 2.1.1.1. DOMENIU DE APLICARE 2.1.1.2. PREVEDERI GENERALE 2.1.2. MATERIALE FOLOSITE 2.1.2.1. PĂMÂNT VEGETAL 2.1.2.2. PĂMÂNTURI PENTRU TERASAMENTE 2.1.2.3. APA DE COMPACTARE 2.1.2.4. PĂMÂNTURI PENTRU STRATURI DE PROTECŢIE 2.1.2.5. VERIFICAREA CALITATII PĂMÂNTURILOR 2.1.3. EXECUTAREA TERASAMENTELOR 2.1.3.1. PICHETAJUL LUCRARILOR 2.1.3.2. LUCRARI PREGATITOARE 2.1.3.3. MIŞCAREA PĂMÂNTULUI 2.1.3.4. GROPI DE IMPRUMUT SI DEPOZITE DE PĂMÂNT 2.1.3.5. EXECUTIA DEBLEURILOR 2.1.3.6. PREGATIREA TERENULUI DE SUB RAMBLEURI 2.1.3.7. EXECUTIA RAMBLEURILOR 2.1.3.8. EXECUTIA SANTURILOR SI RIGOLELOR 2.1.3.9. FINISAREA PLATFORMEI 2.1.3.10. ACOPERIREA CU PĂMÂNT VEGETAL 2.1.3.11. DRENAREA APELOR SUBTERANE 2.1.3.12. INTREÎINEREA IN TIMPUL TERMENULUI DE GARANŢIE 2.1.3.13. CONTROLUL EXECUŢIEI LUCRĂRILOR 2.1.4. RECEPTIA LUCRARII 2.1.4.1. RECEPTIA PE FAZE DE EXECUTIE 2.1.4.2. RECEPTIA PRELIMINARA, LA TERMINAREA LUCRARILOR 2.1.4.3. RECEPTIA FINALA 2.1.5. MASURARE 2.1.5.1. ARTICOLE DE LUCRARI INCLUSE ANEXA - DOCUMENTE DE REFERINTA 2.1. LUCRARI DE TERASAMENTE 2.1.1. GENERALITĂŢI 2.1.1.1. Domeniu de aplicare Acest caiet de sarcini se poate aplica la executarea terasamentelor pentru modernizarea, construcţia şi reconstrucţia drumurilor publice. El cuprinde condiţiile tehnice comune ce trebuie sa fie indeplinite la executarea debleurilor, rambleurilor, transporturilor, compactarea, nivelarea şi finisarea lucrărilor, controlul calităţii şi condiţiile de recepţie. 2.1.1.2. Prevederi generale La executarea terasamentelor se vor respecta prevederile din STAS 2914 şi alte standarde şi normative in vigoare, la data execuţiei, in măsura in care acestea completează caietul de sarcini. Executantul va asigura, prin laboratorul propriu sau prin laboratoare acreditate/autorizate şi agreate de investitor, efectuarea tuturor incercărilor rezultate din aplicarea caietului de sarcini. Executantul va efectua, la cererea investitorului şi in conformitate cu prevederile contractului, şi alte verificări suplimentare faţă de prevederile prezentului caiet de sarcini. Executantul va adopta măsurile tehnologice şi organizatorice care să conducă la respectarea strictă a prevederilor prezentului caiet de sarcini. Executantul va ţine evidenţa zilnică a volumelor de terasamente executate, precum şi inregistrările de calitate privind rezultatele testelor efectuate. In cazul in care se vor constata abateri de la prevederile din caietul de sarcini, investitorul poate dispune intreruperea execuţiei lucrărilor şi luarea măsurilor care se impun, pe cheltuiala executantului. 2.1.2. MATERIALE FOLOSITE 2.1.2.1. Pământ vegetal Pentru acoperirea suprafeţelor ce urmează a fi insămânţate sau plantate se foloseşte pământ vegetal rezultat de la curăţirea terenului şi cel adus de pe alte suprafeţe locale de teren acoperite cu pământ vegetal corespunzator. 2.1.2.2. Pământuri pentru terasamente Categoriile şi tipurile de pământuri care se folosesc la executarea terasamentelor sunt clasificate in STAS 1243-88 (SR EN ISO 14688-2/C91:2007). Pământurile clasificate ca foarte bune pot fi folosite in orice condiţii climaterice şi hidrologice, la orice inălţime de terasament, fără a se lua măsuri speciale. Pământurile clasificate ca bune pot fi de asemenea utilizate in orice condiţii climaterice, hidrologice şi la orice inalţime de terasament, compactarea lor necesitand o tehnologie adecvată. Pământurile prăfoase şi argiloase, clasificate ca mediocre in cazul când condiţiile hidrologice locale sunt mediocre şi nefavorabile, vor fi folosite numai cu respectarea prevederilor din STAS 1709/1,2,3 privind acţiunea fenomenului de ingheţ-dezgheţ la lucrări de drum. In cazul terasamentelor in debleu sau la nivelul terenului, executate in pământuri rele sau foarte rele (vezi STAS 1243) sau a celor cu densitate in stare uscată compactă mai mică de 1,5 g/cmc, vor fi inlocuite cu pământuri de calitate satisfacătoare sau vor fi stabilizate mecanic sau cu lianţi (var, cenuşă de furnal, etc.). Inlocuirea sau stabilizarea se va face pe toată laţimea platformei, la o adancime de minimum 20 cm in cazul pământurilor rele şi de minimum 50 cm in cazul pământurilor foarte rele sau pentru soluri cu densitate in stare uscată compactată mai mică de 1,5 g/cmc. Adâncimea se va considera sub nivelul patului drumului şi se va stabili in funcţie de condiţiile locale concrete, de către Şeful de şantier. Nu se vor utiliza in ramblee pământurile organice, maluri, namoluri, pământurile turboase şi vegetale, pământurile cu consistenţa redusă (care au indicele de consistenţă sub 0,75%), precum şi pământurile cu conţinut mai mare de 5% de saruri solubile in apa. Nu se vor introduce in umpluturi, bulgari de pământ ingheţat sau cu conţinut de materii organice care putrezesc.
Apa pentru aducerea umidităţii pământului la valoarea optimă de compactare a pământului trebuie să fie curată, să nu conţină materii organice in suspensie. Apa salcie va putea fi folosita cu acordul proiectantului, cu excepţia compactării terasamentelor din spatele lucrărilor de artă. Se pot adăuga produse, destinate să faciliteze compactarea se va face cu aprobarea dirigintelui de şantier. In aprobare se vor preciza şi modalităţile de utilizare. 2.1.2.4. Pământuri pentru straturi de protecţie Pământurile care se vor folosi la realizarea straturilor de protecţie a rambleurilor erodabile trebuie să aibe calităţile pământurilor care se admit la realizarea rambleurilor, fiind excluse nisipurile şi pietrişurile aluvionare. Aceste pământuri nu trebuie să aibă elemente cu dimensiuni mai mari de 100 mm. 2.1.2.5. Verificarea calităţii pământurilor Pentru verificarea calităţii pământului se face determinarea principalelor caracteristici prevăzute în tabelul 2.1.1 de laboratorul executantului care va consemna la zi, intr-un registru rezultatele tuturor determinarilor de laborator. Tabel 2.1.1 Caracteristicule principale care se determină pentru verificarea calităţii pământurilor
2.1.3. EXECUTAREA TERASAMENTELOR 2.1.3.1. Pichetajul lucrărilor Axa traseului drumului va fi materializată pe teren prin picheţi martori infipţi in pământ in toate punctele importante ale traseului. Vârfurile de unghi se vor marca prin borne de beton legate de reperi amplasaţi in afara amprizei drumului. Pichetajul va fi insoţit şi de o reţea de repere de nivelment stabili, confecţionaţi din borne de beton, amplasaţi in afara zonei drumului, cel puţin câte două repere pe km. Dacă documentaţia este intocmită pe planuri fotogrametrice, traseul drumului proiectat nu este materializat pe teren. Materializarea traseului drumului se va face la inceperea lucrărilor de execuţie pe baza planului de situaţie, a listei cu coordonate pentru varfurile de unghi şi a reperelor de pe teren. La inceperea lucrărilor se va face o pichetare detaliata a profilurilor transversale, la o distanţă maxima intre acestea de 30 m în aliniament şi de 20 m in curbe. Picheţii implantaţi vor fi legaţi, in plan şi in profil in lung, de aceiaşi reperi ca şi picheţii din pichetajul iniţial. După definitivarea pichetajului, în afara de axa drumului, executantul va materializa prin ţăruşi şi şabloane următoarele: - inalţimea umpluturii sau adâncimea săpăturii in ax, de-a lungul axului drumului; - punctele de intersecţii ale taluzurilor cu terenul natural (ampriza); - inclinarea taluzurilor. Executantul răspunde de buna conservare a tuturor picheţilor şi reperelor şi are obligaţia de a-i restabili sau de a-l reamplasa ori de câte ori este necesar. Scoaterea picheţilor in afara amprizei lucrărilor poate fi efectuată de către executant numai cu aprobarea scrisa a dirigintelui de şantier. Modificarea se notifică cu cel puţin o zi mai devreme. La efectuarea pichetajului vor fi identificate şi poziţiile tuturor instalaţiilor subterane şi aeriene, aflate in ampriza lucrărilor in vederea mutării sau protejarii acestora.
Pentru realizarea terasamentului mai inainte se execută lucrări pregătitoare in limita zonei ae care se va construi. Lucrările pregătitoare executate sunt: - defrişări; - curaţirea terenului de resturi vegetale; - decaparea şi depozitarea pământului vegetal; - asanarea zonei drumului prin indepartarea apelor de suprafaţă şi adâncime; - demolarea sau protejarea construcţiilor existente.
Extragerea buturugilor şi rădăcinilor se face obligatoriu la rambleuri cu inălţime mai mică de 2 m precum şi la debleuri. Curaţirea terenului de resturi vegetale se face pe intreaga suprafaţă a amprizei. Decaparea pământului vegetal se face pe intrega suprafaţă a amprizei drumului şi a gropilor de împrumut. Pământul decapat şi alte pământuri care sunt improprii pentru umpluturi vor fi transportate şi depuse în depozite definitive. In acest mod se evită amestecul sau impurificarea terasamentului care se execută. Pământul vegetal va depus in depozite provizorii, in vederea reutilizarii. Asanarea zonei drumului prin indepartarea apelor de suprafaţă şi adâncime se face prin dirijare prin şanţuri de gardă care să colecteze şi să evacueze apa in afara amprizei drumului. Dacă este necesar, se vor executa lucrări de colectare, drenare şi evacuare a apelor din ampriza drumului. Demolarile construcţiilor existente vor fi executate până la adancimea de 1,00 m sub nivelul platformei terasamentelor. Materialele provenite din demolare pot fi reutilizate conform precizărilor din caietele de sarcini speciale sau instrucţiunilor şefului de şantier. Toate materialele provenite din demolări sau dezafectări aparţin beneficiarului şi vor fi depozitate şi predate acestuia conform instrucţiunilor. Materialele fără utilitate sau care nu se predau beneficiarului vor fi evacuate la groapa publică cea mai apropiată numai cu aprobarea dirigintelui de şantier, transportul şi depozitarea fiind in sarcina executantului. Golurile rezultate in urma ptegătirii terenului(puturi, pivnite, excavaţii, gropi) vor fi umplute cu pământ bun pentru umplutură şi compactate pentru a obţine gradul de compactare prevăzut in caietul de sarcini. Executantul va trece la execuţia terasamentelor după recepţia amprizei drumului. Recepţia trebuie, sa fie in mod obligatoriu, menţionată in registrul de şantier. Yüklə 1,5 Mb. Dostları ilə paylaş:
|
