Ethernet İle İlgili Temel Bilgiler

7.3.1. Full-Duplex çalışma

Hem 10BaseT hem de 100BaseT ağlarda veri aktarımı ayrı tel çiftinden, alımı ayrı tel çiftinden yapılır. Buna rağmen eğer sitemler hub ile bağlı ise aynı anda veri aktarımı ve alımı yapamazlar yani half-duplex çalışırlar. Çünkü CSMA/CD tekniği nedeniyle aynı çakışma alanı içindek belirli bir anda yalnız tek bir bilgisayar kabloyu kullanabilir.

Oysa switch kullanıldığında her uç kendisi ile switch arasında ayrı bir çakışma alanına sahip olduğuna göre çakışma söz konusu olmayacaktır. Bu durumda switch'e bağlı her uç aynı anda hem gönderim hem de alım yapabilir. Full-duplex çalışıldığında ağın teorik olarak veri aktarım miktarı ikiye katlanır (10Mbit-->20Mbit, 100Mbit-->200Mbit).

Full-duplex çalışabilmek için her iki tarafında full-duplex'i desteklemesi ve ayarlanmış olması gerekir. Günümüzdeki tüm ağ kartları bu durumu otomatik olarak algılayıp half-duplex veya full-duplex olarak çalışabilirler.
100Mbit'lik modern bir ağ kartının windows altındaki ayarlarında hem 10-100 hem de half-duplex/full-duplex olarak çalışabildiğini görüyoruz. Auto Sense seçildiğinde ağ kartı kendini en uygun şekilde ayarlayacaktır.

Switch'e bağlı her bir uç, ister tek bir makina olsun, isterse başka bir hub olsun, ayrı bir segment ve ayrı bir çakışma alanı haline geldiği için 5-4-3 kuralı da devre dışı kalmış olur.

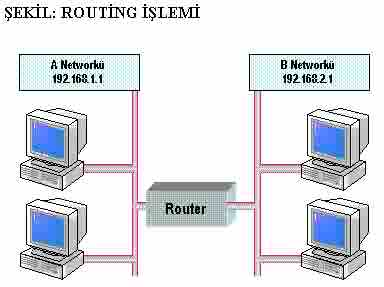

7.4. Router (Yönlendirici)

Routing verilerin network'ler arasında taşınması işlemidir. Bu işlem brigde'ler tarafından da yapılır. Aralarındaki fark ise bridging işlemi OSI 2. katmanında (data-link) gerçekleşirken, routing işlemi OSI 3. katmanında (network) gerçekleşir.

Router'ler network'leri birbirine bağlayan aygıtlardır. Router ile bağlanacak network'ler aynı üst düzey protokolü kullanıyor olmalıdırlar. TCP/IP, IPX gibi.

Routerların en temel görevi bir networkten çıkan paketleri başka bir networke yönlendirmektir.

Router'lar köprüler gibi MAC adreslerini kullanmazlar. Network'leri bir network numarası ile numaralandırırlar. Network numarası mantıksal bir network'e verilen bir numaradır.

Router'lar verinin iletiminde en uygun yolu bulurlar. Network trafiğini düzenlerler ve herhangi bit segment'in fazla yüklenmesini engellerler. Bu işleme "load balancing" denir.

Bir router'in görevleri şunlardır:

-Bir veri paketini okumak.

-Paketin protokollerini çıkarmak.

-Gideceğin network adresini yerleştirmek.

-Routing bilgisini eklemek.

-Paketi alıcısına en uygun yolla göndermek

Router'lar en iyi yolu seçmek için "routing protocols" olarak adlandırılan özel bir yazılım kullanırlar.

Router'lar RIP (Router Information Protocol) paketleri aracılığıyla bütün network bilgilerini yayınlarlar.

Network adreslerini bilmedikleri için bütün protokoller route edilemezler. TCP/IP, IPX, APPLE TALK gibi protokoller route edilebilirler.

9. Böl parçala yolla-TCP

Ağ üzerinde yollanacak veri çoğu zaman bir ağ paketinin taşıyabileceğinden fazladır. Bu nedenle verinin yollanmadan önce parçalanması gerekir.  Ağ protokolü daha üst katmanlardan kendisine gelen veriyi(bir dosya, web sayfası, yazdırma işi....) ağ paketi boyutunda parçalara böler, alıcının tekrar birleştirebilmesi için parçaları organize eder, yollar ve her bir paketin karşıya hatasız ulaşıp ulaşmadığını kontrol eder.

Alıcı sistemin protokolü gelen paket serisini algılar, paketleri birleştirerek esas veriyi tekrar elde eder.

TCP/IP'nin TCP(Transmit control protocol-gönderim kontrol protokülü) bu işi yapar. Nasıl mı yapar, tabii ki IP paketinin içine başka bir paket koyarak..

Bir TCP paketi aşağıdaki bölümlerden oluşur.

Kaynak Port

Hedef Port

Sıra Numarası

Onay Numarası

VERİ

Alıcı sistem sıra numarasını kullanarak paketleri doğru sırada birleştirebilir(paketler yolda bozulma ve tekrar yollama sonucu farklı sırada gelmiş olsa bile).

Aynı anda birçok iş yapmak:Oturumlar

Veri paketlerini bölme ve birleştirme işini yapan bir yazılım olduğunu öğrendikten sonra sıra geldi ağların başka bir yönünü incelemeye.

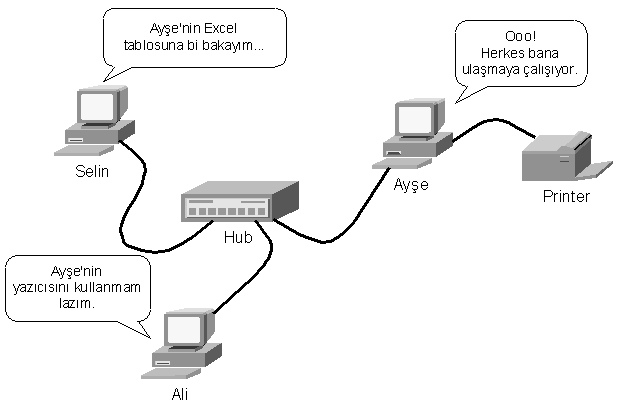

Gördüğünüz gibi Ayşe'nin bilgisayarına bir yazıcı bağlı ve tüm kullanılar tarafından kullanılabiliyor. Selin Ayşe'nin Excel dosyasına bakarken, Ali'de aynı anda Ayşe'nin yazıcısını kullanıyor olabilir.

Ayşe'nin sistemi gelen bu istekleri gerekli programlara veya donanımlara ulaştırmak zorunda. Diğer taraftan istekte bulunan bilgisayarda önce karşı tarafa bağlanıp, isteğin yerine getirilip getirilemeyeceğini kontrol etmek zorunda.

Bunları yapan katmana oturum(session) katmanı diyoruz. Bu katmanın görevi bir bilgisayarın aynı anda birden fazla bilgisayarla iletişim içinde olmasını sağlamaktır.

Ortak veri biçimleri kullanalım, dost kalalım!

Eskiden her program sadece ve ancak kendi oluşturduğu dosyayı kullanabiliyordu. Örneğin A firmasında X kelime işlemcisi kullanılıyorsa, burada oluşturulmuş bir dosyayı B firmasının kullandığı Y kelime işlemcisinde açmak mümkün değildi. Yani MS Word'ün 4. versiyonu ile yazılmış bir yazı, Corel'in kelime işlemcisi ile uyumlu değildi.

Oysa bugün ister Microsoft Word kullanalım, istersek Linux altında çalışan Open Office kullanalım, eğer yazımızı DOC formatında kaydedersek karşı taraf kullandığı kelime işlemci ve işletim sisteminden bağımsız olarak bu dosyayı kullanabilir.

Ayrıca işletim sistemleri verileri kaydederken ve işlerken farklı teknikler kullanabilirler. Örneğin DOS ve Windows 95,98,ME metinleri 8 bit olarak (ASCII) kaydeder. Ancak Windows 2000, NT ve XP 16 bit Unicode sistemini  kullanır. Buna göre bir Win9x makinası A harfini 01000001 olarak kayıt edecektir. Windows 2000, NT veya XP ise 0000000010000001 olarak kaydedecektir. Tabii ki bilgisayarı kullanan vatandaş sadece A harfiyle ilgilenir.

İşte ağ'ı oluşturan katmanlardan birisi olan sunum(presentation) katmanı bu noktada devreye girer. Sunum katmanının görevi değişik sistemler arasında olabilecek bu gibi farklılıkları ortadan kaldırmaktır. Ağ üzerinde eriştiğiniz bilgisayarın işletim sistemi, kullandığı dosya yapısı önemli değildir. Örneğin W9x ailesi NTFS dosya formatını okuyamaz. W9x çalışan bir makinaya NTFS formatlı ek bir disk taksanız, windows içinden bu diske ulaşamazsınız. Oysa, bir W9x makinası ağ üzerinden NTFS disk kullanan bir Windows 2000, NT veya XP makinasının diskine ulaşabilir.
