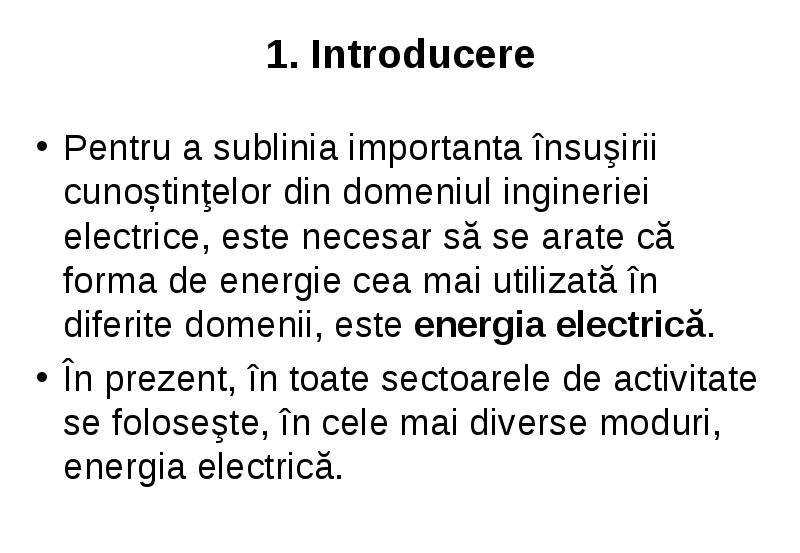

Pentru a sublinia importanta însuşirii cunoștinţelor din domeniul ingineriei electrice, este necesar să se arate că forma de energie cea mai utilizată în diferite domenii, este energia electrică.
Pentru a sublinia importanta însuşirii cunoștinţelor din domeniul ingineriei electrice, este necesar să se arate că forma de energie cea mai utilizată în diferite domenii, este energia electrică.
În prezent, în toate sectoarele de activitate se foloseşte, în cele mai diverse moduri, energia electrică.

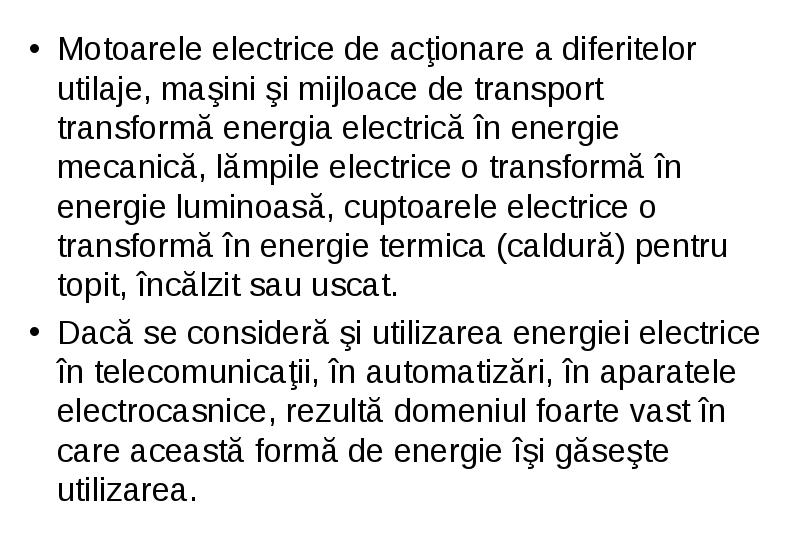

Motoarele electrice de acţionare a diferitelor utilaje, maşini şi mijloace de transport transformă energia electrică în energie mecanică, lămpile electrice o transformă în energie luminoasă, cuptoarele electrice o transformă în energie termica (caldură) pentru topit, încălzit sau uscat.
Motoarele electrice de acţionare a diferitelor utilaje, maşini şi mijloace de transport transformă energia electrică în energie mecanică, lămpile electrice o transformă în energie luminoasă, cuptoarele electrice o transformă în energie termica (caldură) pentru topit, încălzit sau uscat.
Dacă se consideră şi utilizarea energiei electrice în telecomunicaţii, în automatizări, în aparatele electrocasnice, rezultă domeniul foarte vast în care această formă de energie îşi găseşte utilizarea.

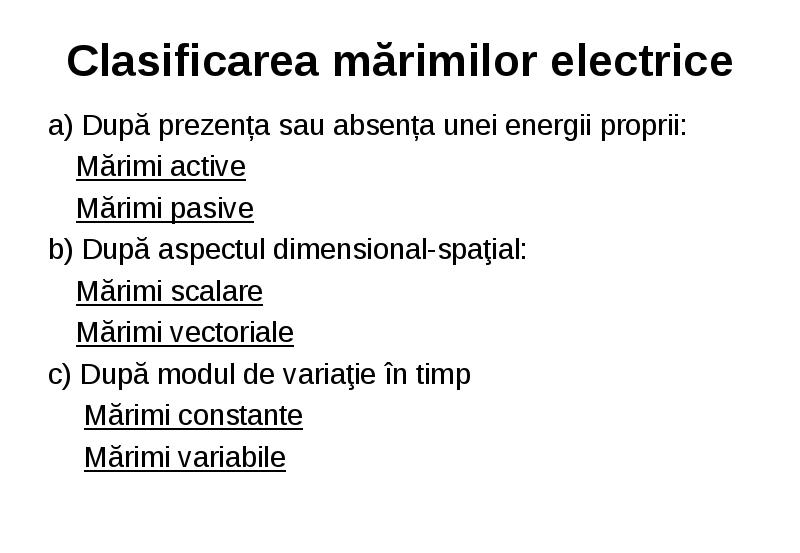

a) După prezența sau absența unei energii proprii:
a) După prezența sau absența unei energii proprii:

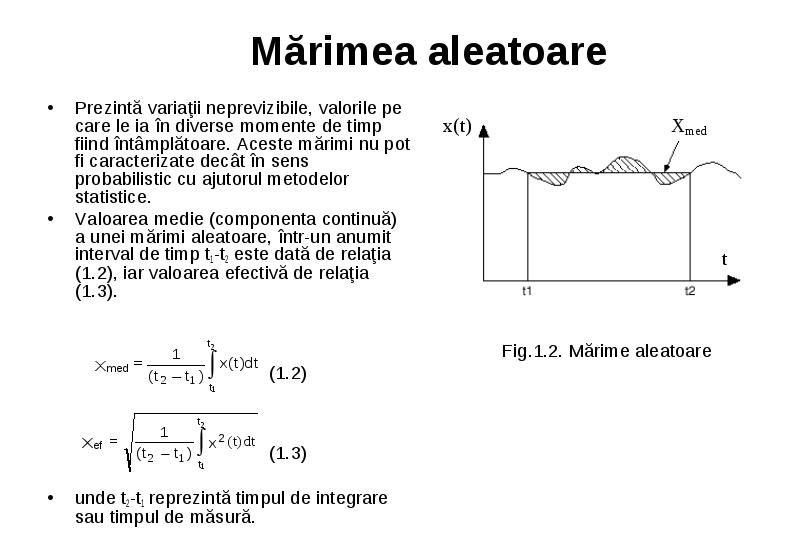

Prezintă variaţii neprevizibile, valorile pe care le ia în diverse momente de timp fiind întâmplătoare. Aceste mărimi nu pot fi caracterizate decât în sens probabilistic cu ajutorul metodelor statistice.
Prezintă variaţii neprevizibile, valorile pe care le ia în diverse momente de timp fiind întâmplătoare. Aceste mărimi nu pot fi caracterizate decât în sens probabilistic cu ajutorul metodelor statistice.
Valoarea medie (componenta continuă) a unei mărimi aleatoare, într-un anumit interval de timp t1-t2 este dată de relaţia (1.2), iar valoarea efectivă de relaţia (1.3).
(1.2)
(1.3)
unde t2-t1 reprezintă timpul de integrare sau timpul de măsură.

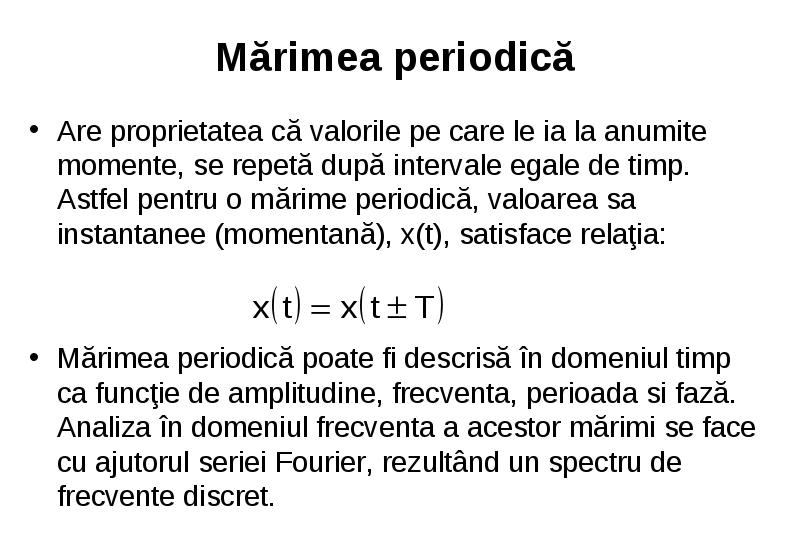

Are proprietatea că valorile pe care le ia la anumite momente, se repetă după intervale egale de timp. Astfel pentru o mărime periodică, valoarea sa instantanee (momentană), x(t), satisface relaţia:
Are proprietatea că valorile pe care le ia la anumite momente, se repetă după intervale egale de timp. Astfel pentru o mărime periodică, valoarea sa instantanee (momentană), x(t), satisface relaţia:
Mărimea periodică poate fi descrisă în domeniul timp ca funcţie de amplitudine, frecventa, perioada si fază. Analiza în domeniul frecventa a acestor mărimi se face cu ajutorul seriei Fourier, rezultând un spectru de frecvente discret.
Valoarea medie (componenta continuă) a unei mărimi periodice este:
Valoarea medie (componenta continuă) a unei mărimi periodice este:
(1.5)
Un alt parametru utilizat pentru caracterizarea mărimilor periodice este valoarea efectivă:
(1.6)

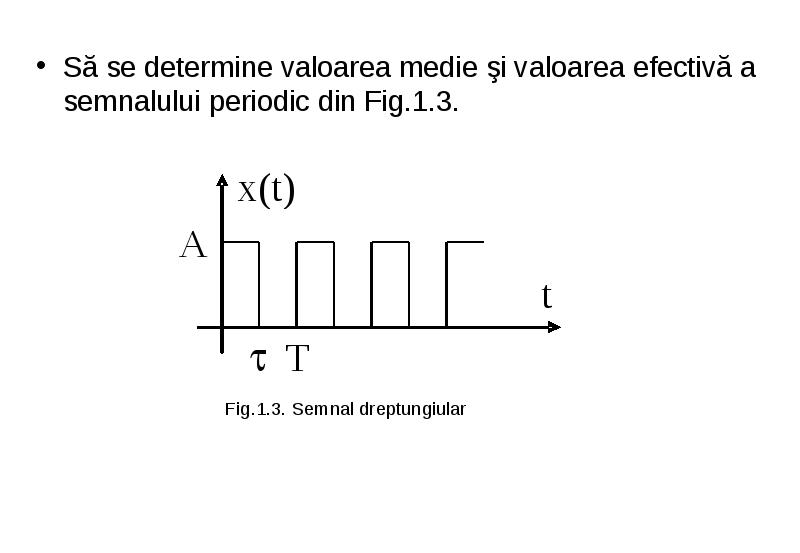

Să se determine valoarea medie şi valoarea efectivă a semnalului periodic din Fig.1.3.
Să se determine valoarea medie şi valoarea efectivă a semnalului periodic din Fig.1.3.
Este acea mărime periodică a cărei valoare medie pe o perioadă este nulă.
Este acea mărime periodică a cărei valoare medie pe o perioadă este nulă.

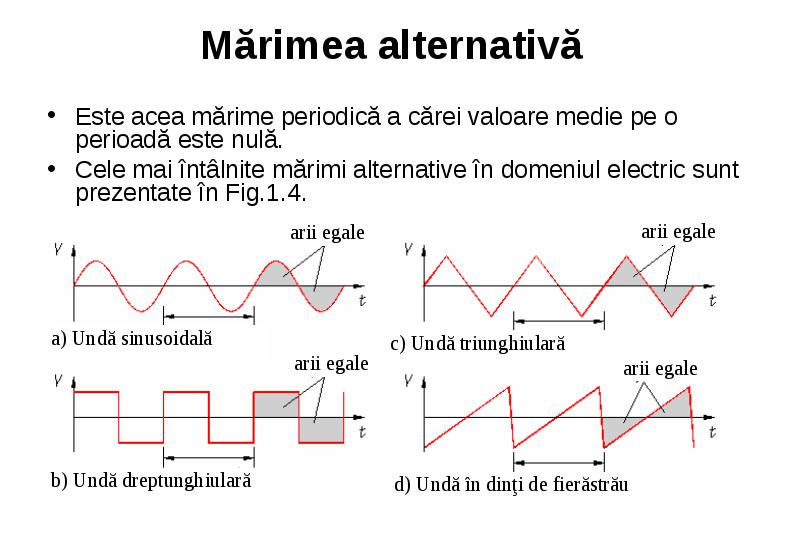

Cele mai întâlnite mărimi alternative în domeniul electric sunt prezentate în Fig.1.4.
