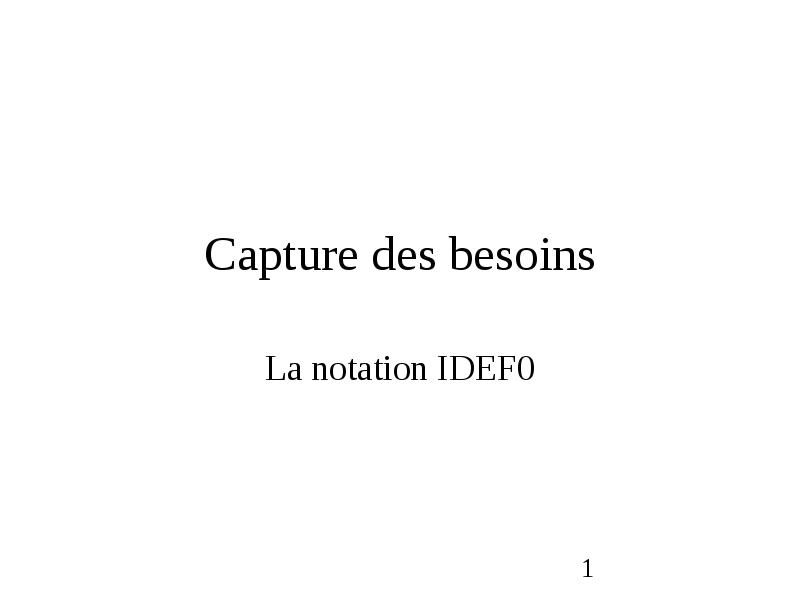

Capture des besoins

  • La notation IDEF0


  • Tout ce qui vaut la peine d’être dit à propos de tout sujet qui vaut la peine qu’on en parle peut se dire en 6 points au maximum.

    • D. Ross, créateur de SADT, cité par Lissandre.


Plan

  • Actigramme et notation IDEF0

      • ICOM : une typologie des échanges
    • Décomposition
    • Modèle
  • Datagramme

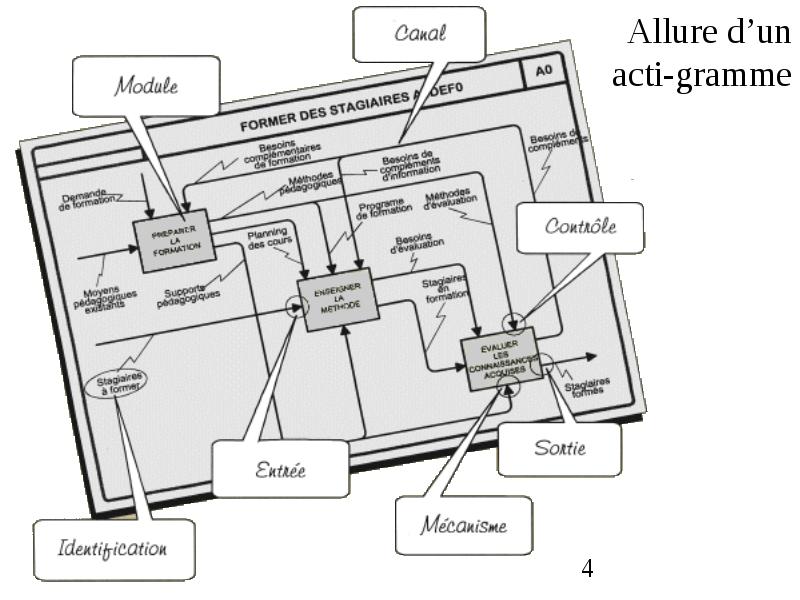

Allure d’un acti-gramme

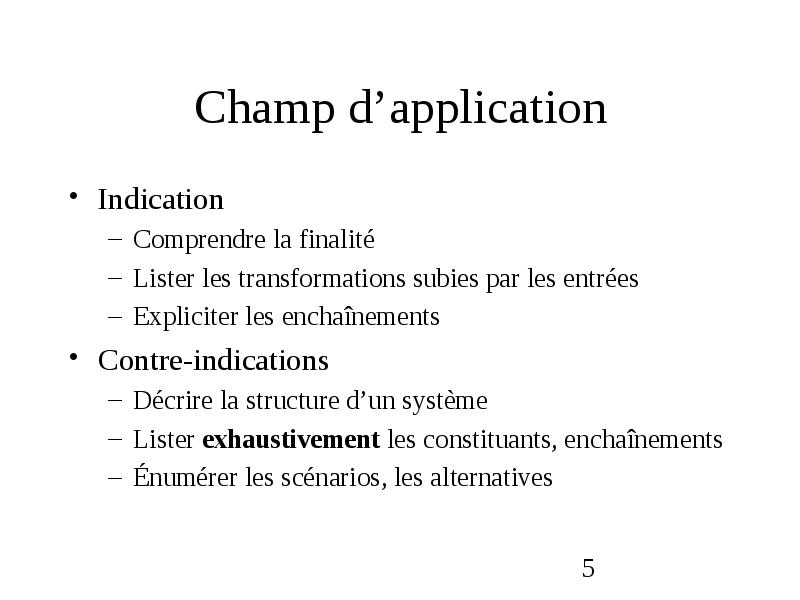

Champ d’application

  • Indication

    • Comprendre la finalité
    • Lister les transformations subies par les entrées
    • Expliciter les enchaînements
  • Contre-indications

    • Décrire la structure d’un système
    • Lister exhaustivement les constituants, enchaînements
    • Énumérer les scénarios, les alternatives

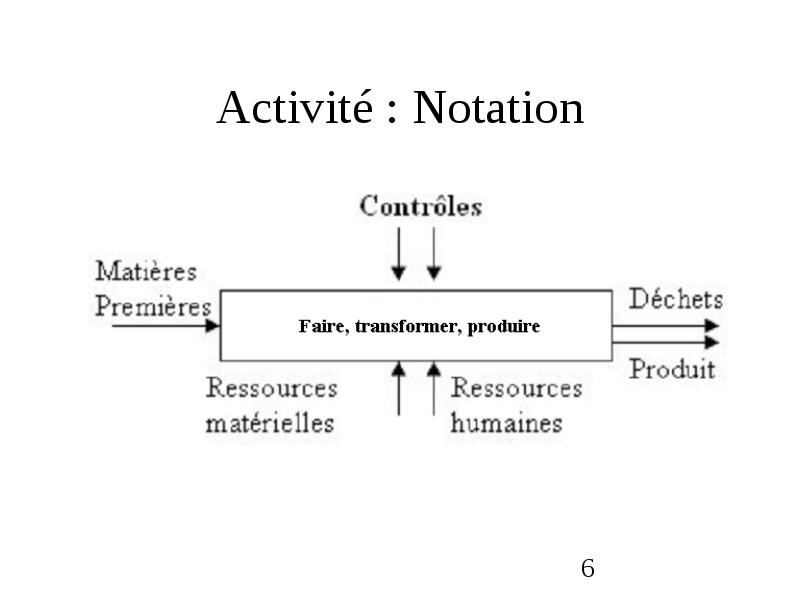

Activité : Notation

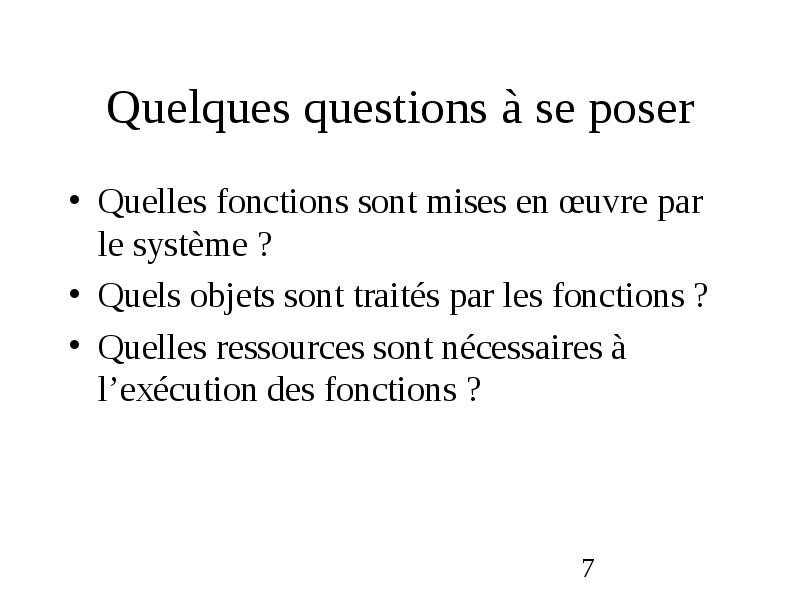

Quelques questions à se poser

  • Quelles fonctions sont mises en œuvre par le système ?

  • Quels objets sont traités par les fonctions ?

  • Quelles ressources sont nécessaires à l’exécution des fonctions ?

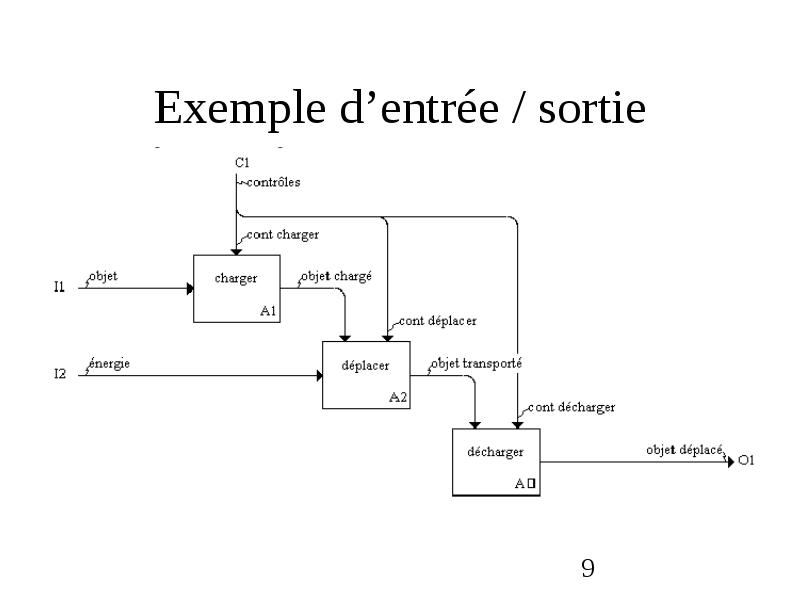

Exemple d’entrée / sortie

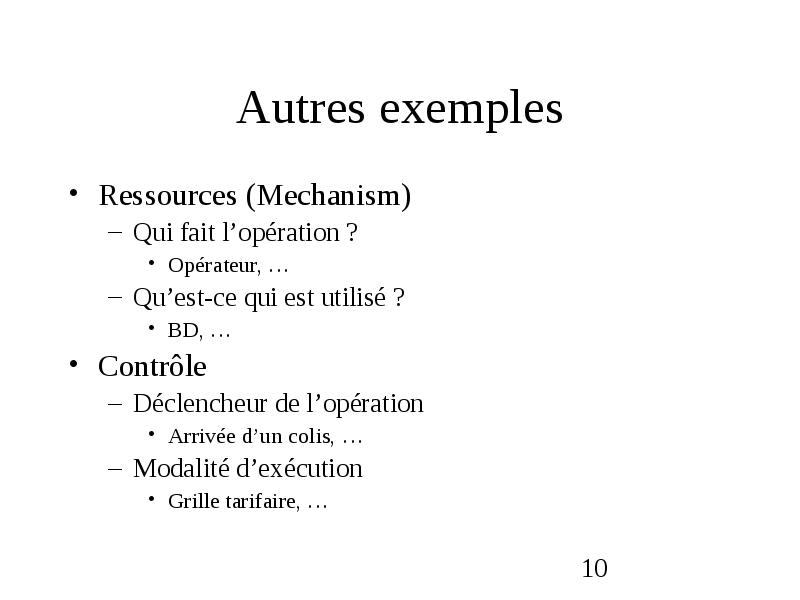

Autres exemples

  • Ressources (Mechanism)

    • Qui fait l’opération ?
      • Opérateur, …
    • Qu’est-ce qui est utilisé ?
      • BD, …
  • Contrôle

    • Déclencheur de l’opération
      • Arrivée d’un colis, …
    • Modalité d’exécution
      • Grille tarifaire, …

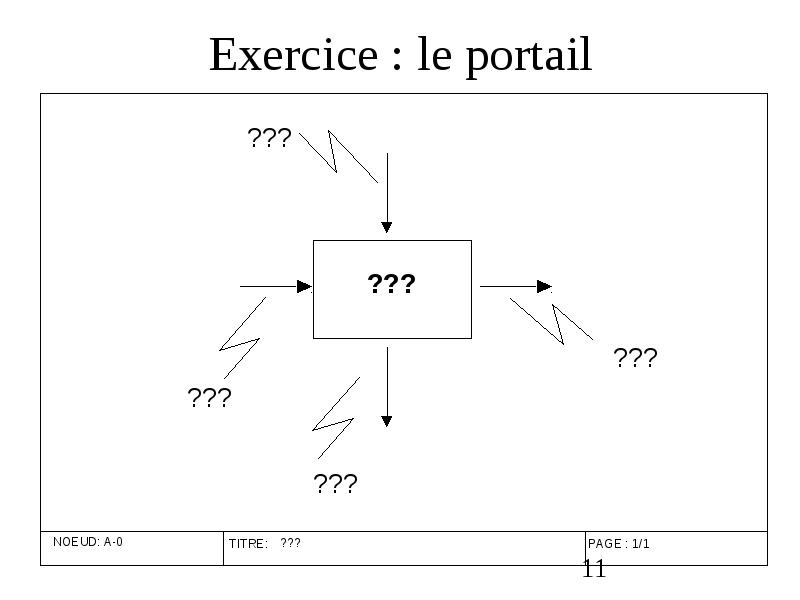

Exercice : le portail

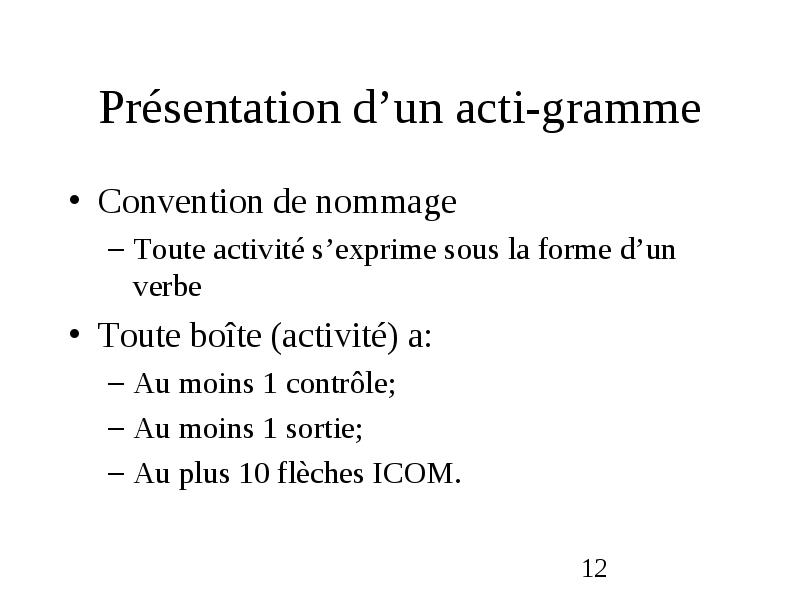

Présentation d’un acti-gramme

  • Convention de nommage

    • Toute activité s’exprime sous la forme d’un verbe
  • Toute boîte (activité) a:

    • Au moins 1 contrôle;
    • Au moins 1 sortie;
    • Au plus 10 flèches ICOM.

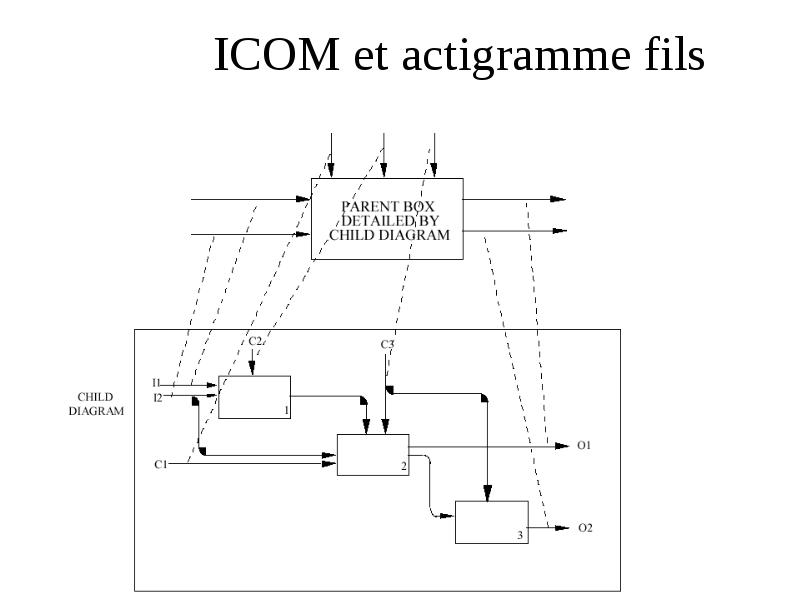

ICOM et actigramme fils

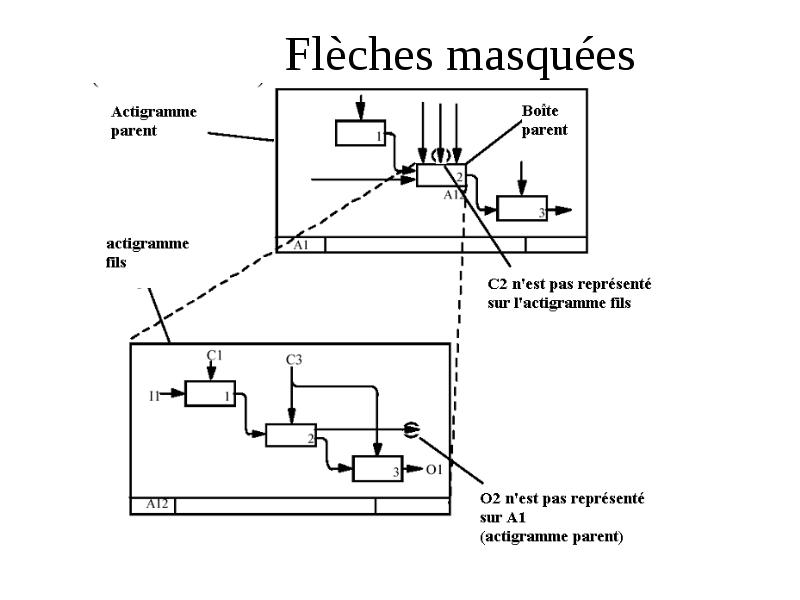

Flèches masquées

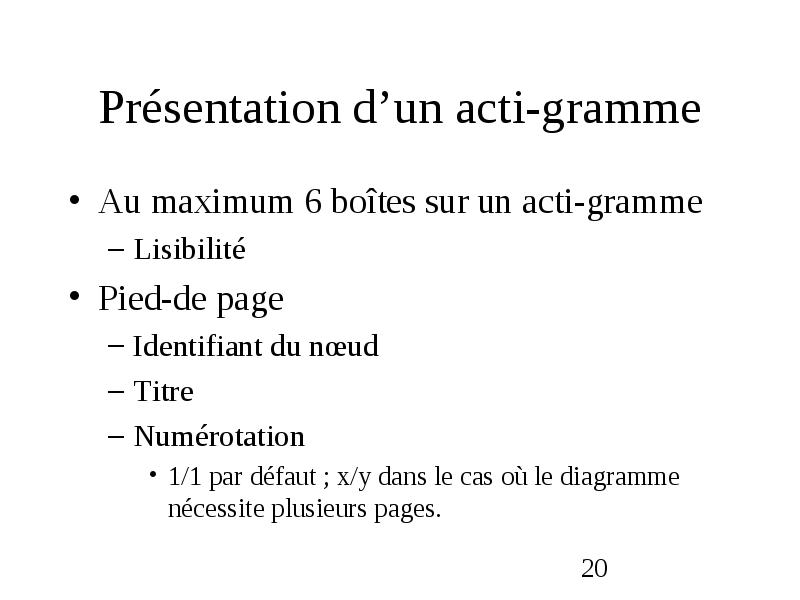

Présentation d’un acti-gramme

  • Au maximum 6 boîtes sur un acti-gramme

    • Lisibilité
  • Pied-de page

    • Identifiant du nœud
    • Titre
    • Numérotation
      • 1/1 par défaut ; x/y dans le cas où le diagramme nécessite plusieurs pages.

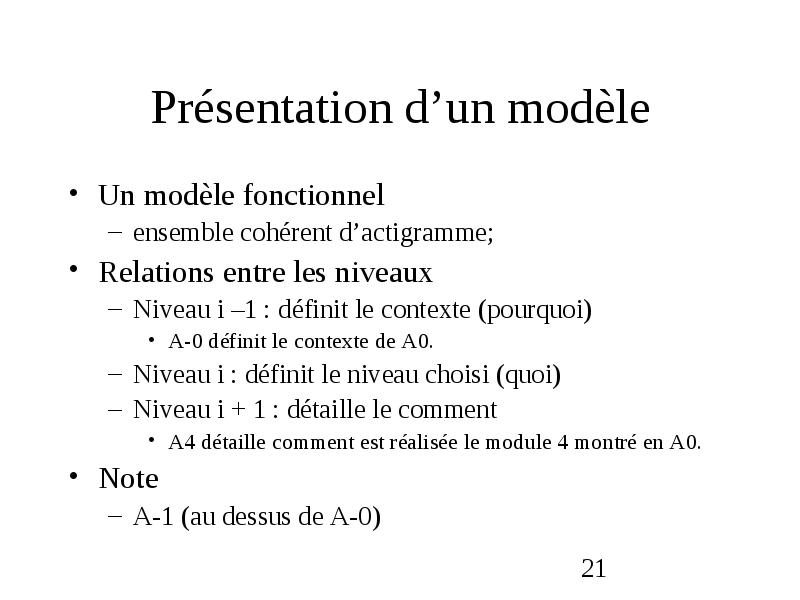

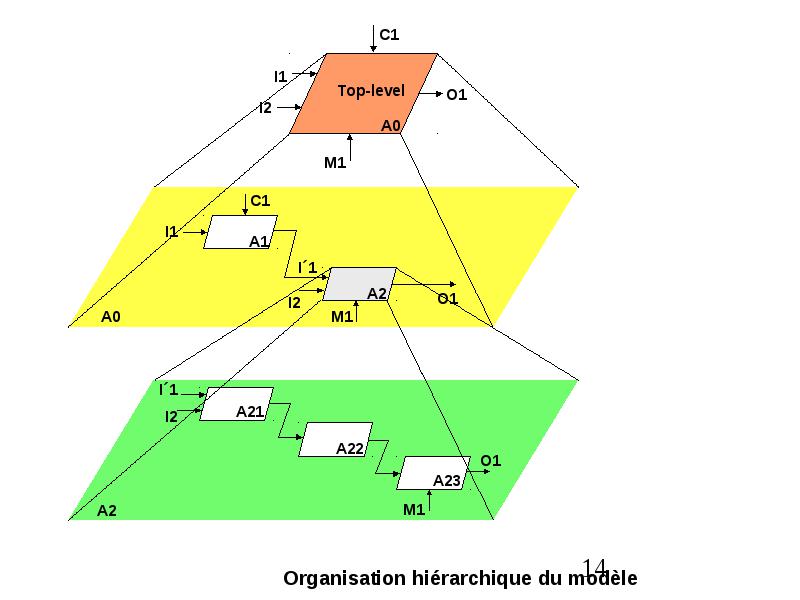

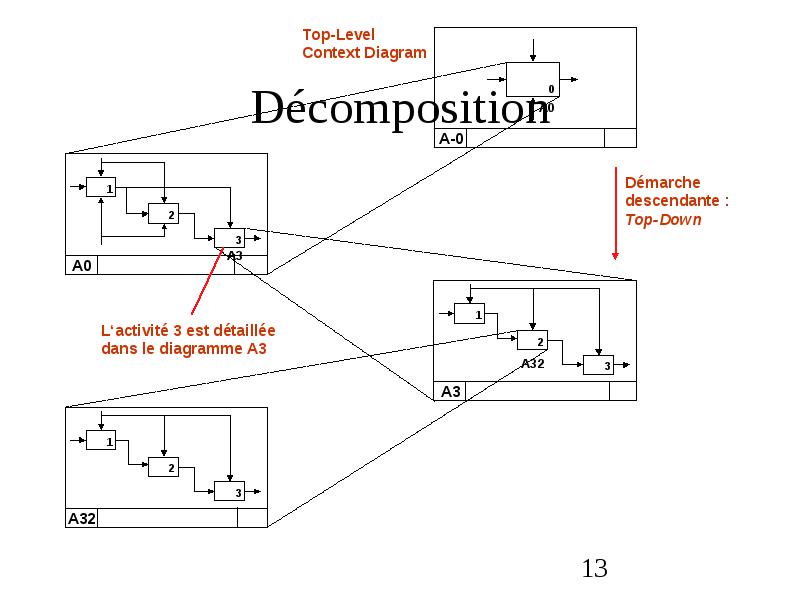

Présentation d’un modèle

  • Un modèle fonctionnel

    • ensemble cohérent d’actigramme;
  • Relations entre les niveaux

    • Niveau i –1 : définit le contexte (pourquoi)
      • A-0 définit le contexte de A0.
    • Niveau i : définit le niveau choisi (quoi)
    • Niveau i + 1 : détaille le comment
      • A4 détaille comment est réalisée le module 4 montré en A0.
  • Note

    • A-1 (au dessus de A-0)

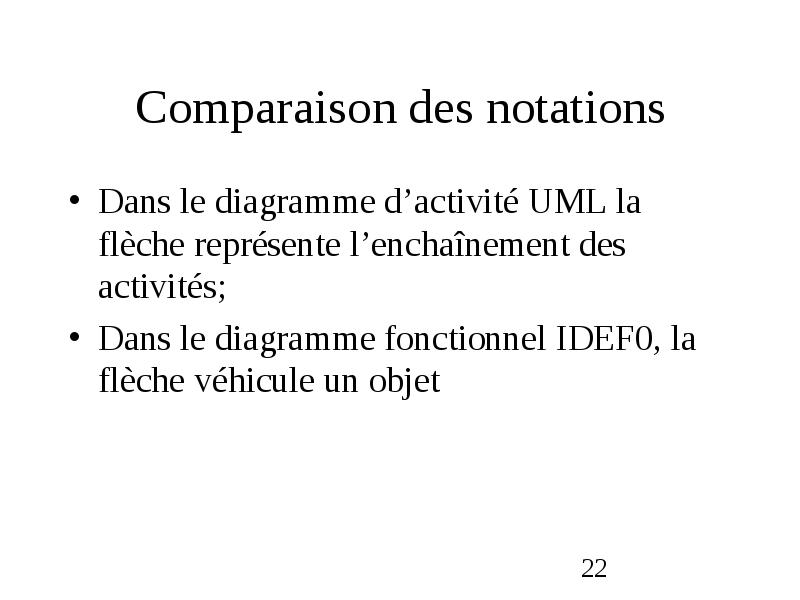

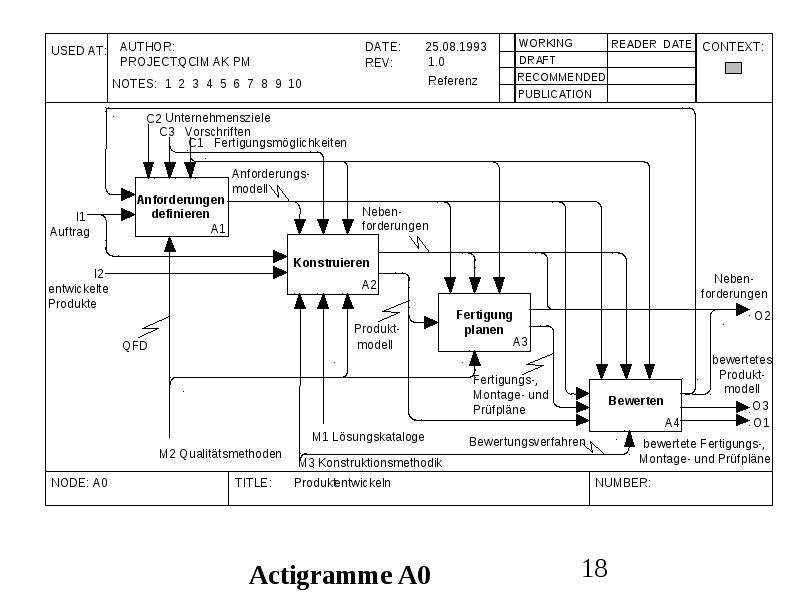

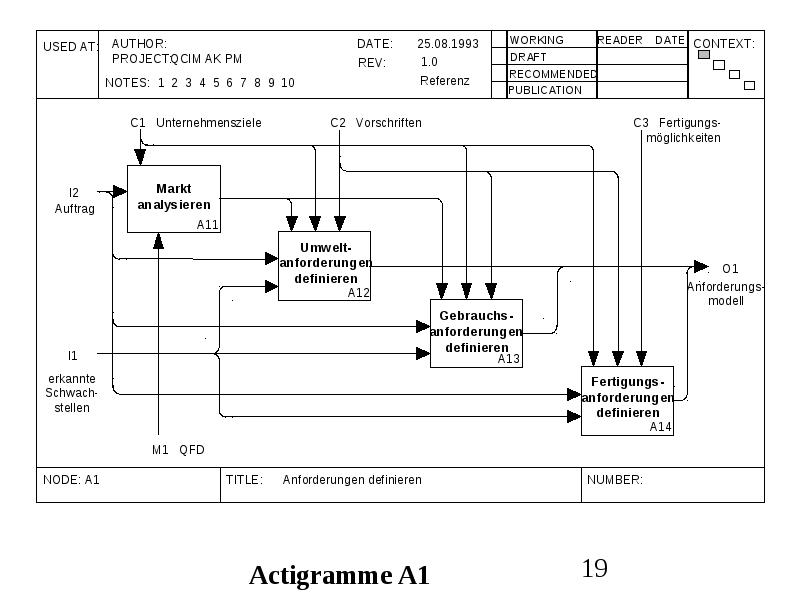

Comparaison des notations

  • Dans le diagramme d’activité UML la flèche représente l’enchaînement des activités;

  • Dans le diagramme fonctionnel IDEF0, la flèche véhicule un objet

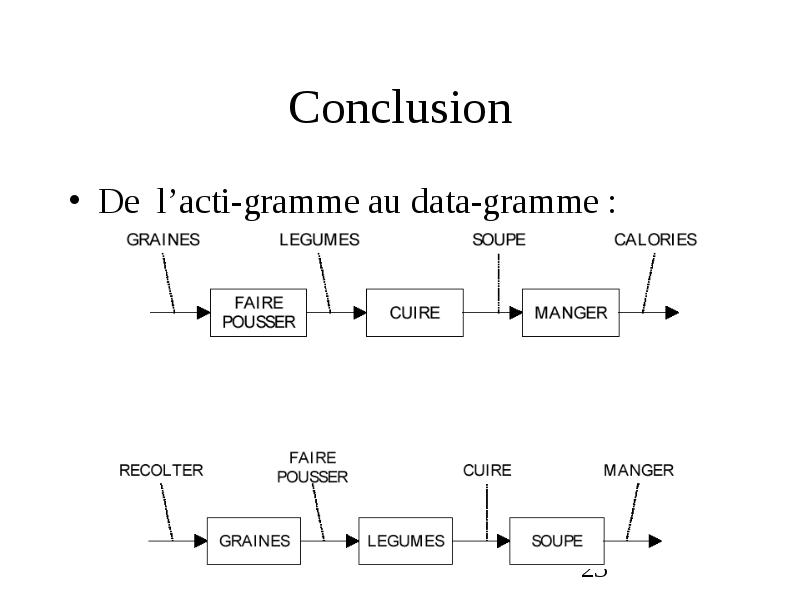

Conclusion

  • De l’acti-gramme au data-gramme :
