Poziția comuna a Asociației Române pentru Iluminat si a Comitetului Național Român de Iluminat privind proiectul de regulament (notificare omc) al Comisiei Europene de modificare a reglementărilor

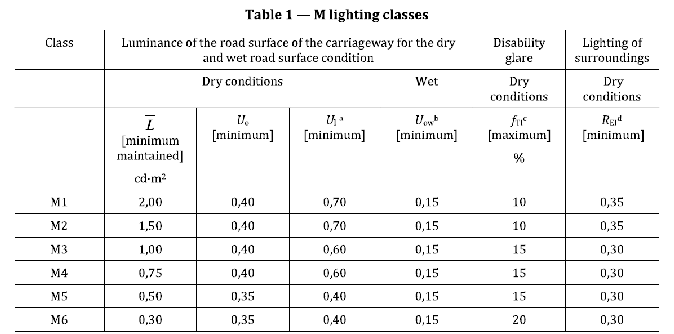

ANEXA 1 - CLASE DE ILUMINAT - CONFORM STANDARD 13201 – VALORI DE REFERINTA

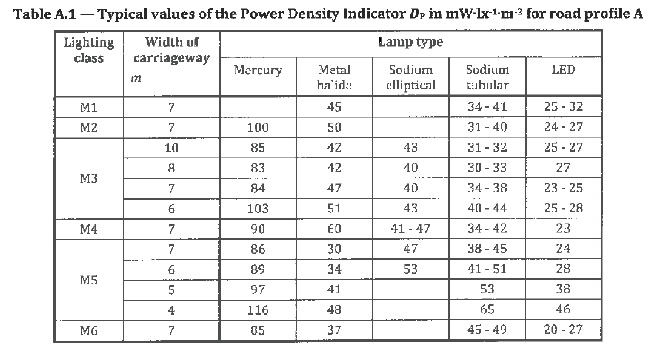

ANEXA 2 - VALORI ORIENTATIVE PENTRU PARAMETRII ENERGETICI

ANEXA 3 - EXEMPLU DE INCADRARE A UNEI ARTERE INTR-O CLASA DE ILUMINAT

Modul de incadrare in clasele de iluminat este descris detaliat in standardul 13201 : 1. Pentru exemplificare este prezentata in continuare modalitatea de alegere.

Clasele de iluminat se impart in urmatoarele categorii :

1.
   Clase de tip M – clase de iluminat pentru trafic motorizat

2.
   Clase de tip C – clase de iluminat pentru zone de conflict

3.
   Clase de tip P – clase de iluminat pentru trafic pietonal sau trafic la viteze reduse


1.

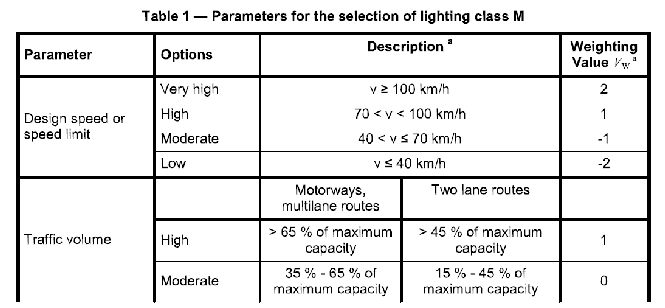

   Pentru clase de tip M – trafic motorizat principiul de selectie consta in analiza a 8 parametrii ce fiecare primeste un punctaj. Parametrii sunt explicitati mai jos iar punctajul este prezentat in tabelul 1.


Clasa de iluminat este M = 6 – (suma punctajelor acordate pentru fiecare criteriu)
Exemplu : Suma punctajelor este 2. Rezulta clasa de iluminat M4.

1.
   Parametru 1 – viteza maxima pentru care este proiectata artera de circulatie sau limitarea de viteza

2.
   Parametru 2 – volumul de trafic – este exprimat in procente din capacitatea maxima a drumului. Capacitatea maxima a drumului este definita ca fiind fluxul maxim de vechicule ce pot traversa sectorul de drum respectiv intr-o anumita perioada de timp in conditii de trafic si control normale.

3.
   Parametru 3 – compozitia traficului – doar motorizat sau mixt cu vehicule nemotorizate sau pietoni

4.
   Parametru 4 – separarea benzilor – da / nu

5.
   Parametru 5 – densitatea intersectiilor

6.
   Parametru 6 – existenta vehiculelor parcate

7.
   Parametru 7 – aportul de lumina ambientala

8.
   Parametru 8 – dificultatea de navigatie


2.
   Pentru clase de iluminat de tip C – zone de conflict alegerea clasei se realizeaza astfel :


•
  Se identifica artera ce este incadrata in cea mai ridicata clasa de iluminat de tip M ce patrunde in zona de conflict – exemplu M4

•
  Se identifica reflectanta drumului in zona de conflict – exemplu Q0=0,07

•
  Alegerea clasei se realizeaza cu ajutorul tabelului 2 de mai jos. Este recomandabil sa se utilizeze o treapta superioara pentru clasa M – in exemplul nostru se va utiliza M3 (in loc de M4).

•
  Conform exemplului clasa aleasa este C3.

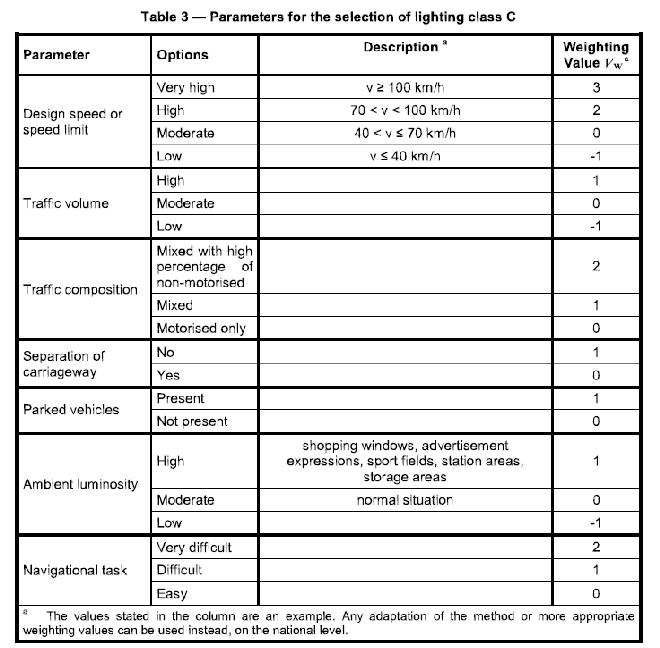

In cazul in care nu este posibila utilizarea rationamentului de mai sus este prevazuta o modalitate de determinare a clasei de tip C similar cu modalitatea de la clasa M. Se analizeaza un numar de 7 parametrii ce fiecare primeste un punctaj. Parametrii sunt explicitati mai jos iar punctajul este prezentat in tabelul 3.
Clasa de iluminat este C = 6 – (suma punctajelor acordate pentru fiecare criteriu)
Exemplu : Suma punctajelor este 3. Rezulta clasa de iluminat C3.

1.
   Parametru 1 – viteza maxima pentru care este proiectata artera de circulatie sau limitarea de viteza

2.
   Parametru 2 – volumul de trafic – este exprimat in procente din capacitatea maxima a drumului. Capacitatea maxima a drumului este definita ca fiind fluxul maxim de vechicule ce pot traversa sectorul de drum respectiv intr-o anumita perioada de timp in conditii de trafic si control normale.

3.
   Parametru 3 – compozitia traficului – doar motorizat sau mixt cu vehicule nemotorizate sau pietoni

4.
   Parametru 4 – separarea benzilor – da / nu

5.
   Parametru 5 – existenta vehiculelor parcate

6.
   Parametru 6 – aportul de lumina ambientala

7.
   Parametru 7 – dificultatea de navigatie


3.
   Pentru clase de iluminat de tip P – trafic pietonal sau trafic la viteze reduse clasei de tip P similar cu modalitatea de la clasa M. Se analizeaza un numar de 6 parametrii ce fiecare primeste un punctaj. Parametrii sunt explicitati mai jos iar punctajul este prezentat in tabelul 4.


Clasa de iluminat este P = 6 – (suma punctajelor acordate pentru fiecare criteriu)
Exemplu : Suma punctajelor este 4. Rezulta clasa de iluminat P2.

1.
   Parametru 1 – viteza de circulatie

2.
   Parametru 2 – intensitatea cu care este utilizata artera

3.
   Parametru 3 – compozitia traficului – pietonal, ciclisti si/sau trafic motorizat la viteze reduse

4.
   Parametru 4 – existenta vehiculelor parcate

5.
   Parametru 5 – aportul de lumina ambientala

6.
   Parametru 6 – necesitatea de recunoastere a figurii umane


ANEXA 4 - RECOMANDARI PRIVIND ALEGEREA APARATELOR DE ILUMINAT

	Caracteristica / parametru	Recomandare
1	Sursa de lumina utilizata	LED
2	Temperatura de culoare	3000 K
3	Eficienta luminoasa a aparatului de iluminat	Min 100 lm/W
4	Indice de redare a culorilor	Ra>70
5	Carcasa	Aluminiu turnat sub presiune
6	Grad de protectie	Min IP65
7	Rezistenta la impact	IK 08
8	Factor de putere	Min 0,92
9	Aparataj aprindere	Aparataj electronic cu posibilitate de control 0-10V si DALI si programare
10	Durata de viata	L80B10 60.000 ore

Tabel 8

ANEXA 5 - LISTA DE VERIFICARI PROIECT / EXECUTIE SISTEM ILUMINAT

Nr	Domeniul de analizat	Document	Acord
1	Fezabilitatea proiectului	Existenta studiu de fezabilitate cu recomandare de realizare a proiectului
2	Alegerea proiectantului	Indeplinirea criteriilor obligatorii si eventual optionale profesionale si de etica – existenta unui specialist in iluminat COR
3	Obtinerea avizelor	Avizele solicitate prin certificatul de urbanism
4	Alegerea aparatelor de iluminat	Incadrarea in criteriile descrise si recomandarile din anexa
5	Alegerea sistemului de comanda / control / telegestiune / dimming	In conformitate cu tipurile si exemplele descrise – exista cazuri in care este necesara transmisia de date (implica costuri).
6	Alegerea factorului de mentinere	In concordanta cu tipul de aparat de iluminat si programul de mentinere intretinere
7	Incadrarea arterei in clasa de iluminat	Se face conform standard 13201-2. Exista exmplu descris in anexa
8	Calcule luminotehnice	Realizate cu program de calcul neutru – recomandare DIALUX cu baze de date puse la dispozitie de producator – publice sau asumate
9	Verificarea rezultatelor luminotehnice	Rezultatele calculelor trebuie sa indice incadrarea in criteriile clasei de iluminat cu toti parametrii – Luminanta/Iluminare , Uniformitate, TI, EIR, etc.
10	Calcule energetice	Determinare parametrii Puterea specifica – Dp si Consumul anual de energie specific – De
11	Verificarea proiectului	Verificarea proiectului la cerintele Legii 10 / 1995 privind calitatea in constructii – cel putin specializare instalatii electrice Ie , posibil si Rezistenta si stabilitate A1, A2 Calculele luminotehnice verificate de un specialist in iluminat
12	Autorizarea lucrarilor	Autorizatie de constructie
13	Alegerea constructorului / executantului	Experienta in domeniu, autorizare ANRE, licenta ANRSC pentru servicii comunitare, ISO 9001, ISO 14001, dotari specifice – autospeciala cu brat, autolaborator PRAM, specialist in iluminat
14	Oferta	Oferta presupune refacerea calculelor luminotehnice si a celor energetice cu produsul propus in oferta. Echipamentele din oferta trebuie sa fie explicit identificabile la nivel de cod de produs si sustinute de mostra pentru verificare. Este recomandabil ca oferta tehnica sa fie verificata de un specialist in iluminat
15	Proba practica	Pentru sistemele de telegestiune este indicata o proba practica in care fiecare ofertant sa prezinte functionarea sistemului si indeplinirea cerintelor. Exista incompatibilitati intre sisteme – asadar proba practica poate dovedi functionarea.
14	Dirigentie de santier	Diriginte de santier
15	Anuntare Inspectorat de Stat in Constructii	Anuntare Inspectorat de Stat in Constructii
16	Identificarea echipamentelor puse in opera	Identificare : Producator, model , cod – in conformitate cu produsul utilizat in calculele luminotehnice din oferta.
17	Faze determinante	Anuntare ISC, participare proiectant, procese verbale
18	Priza de pamant	Verificare si masurari prize pamant – buletine de verificare, conformitate cu proiectul
19	Probe	Identificarea functionarii sistemului conform parametrii proiectati, cu toate functionalitatile
20	Masurari luminotehnice	Masurari luminotehnice cu identificare incadrare in parametrii proiectati. !!! Valoare luminanta masurata se corecteaza cu factorul de mentinere !!!
21	Instruire personal de exploatare	Instruirea personalului ce urmeaza sa realizeze exploatare sau predare catre operator iluminat
22	Programul de mentinere / intretinere	Se verifica programul de mentinere / intretinere si se aloca resurse pentru realizarea acestuia – operator sau servicii punctuale
23	Receptia	Documentatii complete – proiect, documente calitate si garantii, anuntare ISC, masurari, probe, instruire.
24	Exploatare	Urmarirea realizarii operatiunilor de mentinere / intretinere , alocarea resurselor necesare
25	Reciclarea la sfarsitul perioadei de viata	Reciclarea echipamentelor si materialelor la sfarsitul perioadei de viata prin predarea acestora catre asociatii specializate – ex: Recolamp

Tabel 9

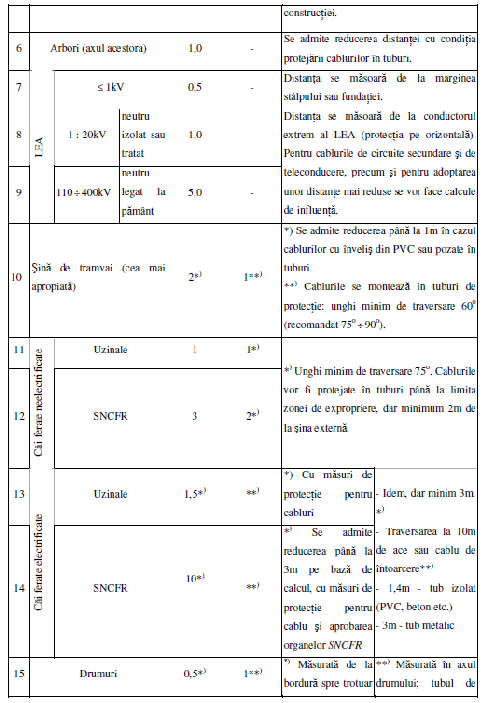

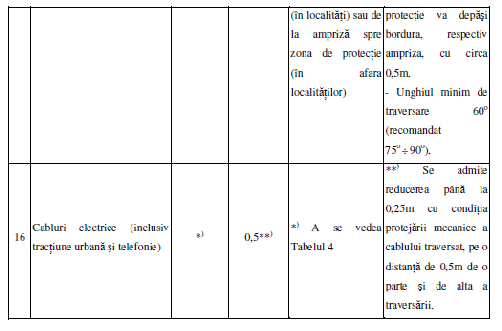

ANEXA 6 - DISTANTE DE SIGURANTA ALE CABLURILOR

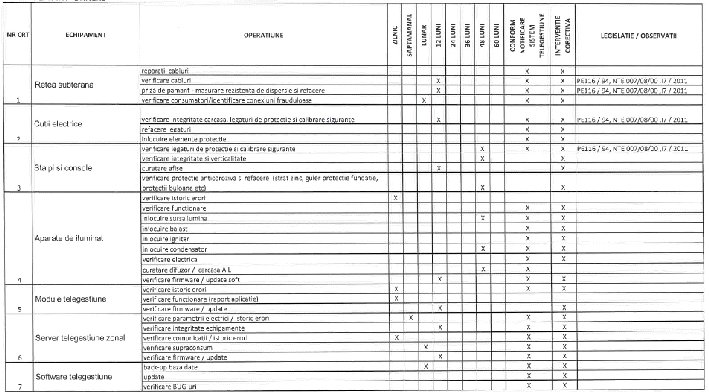

ANEXA 7 - PLAN DE MENTINERE INTRETINERE
