Tema 3: Semnalizări în telecomunicaţii

Fişa de documentare 3.3. Semnalizări transmise prin canal semafor (comun) – Nr.7 ITU

Acest material vizează competenţa: Precizează semnalizările folosite în telecomunicaţii

Definiţie şi caracteristici ale sistemului de semnalizare Nr.7 (SS7)

Sistemul de semnalizare prin canal-semafor utilizează un circuit de date specializat pentru realizarea semnalizărilor. Schimbul de informaţii de semnalizare se realizează sub formă de mesaje, printr-o linie de transmisiuni de date, comună unui număr mare de apeluri către centrală.

Folosirea canalului semafor pentru un număr mare de comunicaţii impune proceduri speciale de asigurare a fiabilităţii sistemului şi garantarea permanenţei serviciului în cazul apariţiei de deranjamente. Fiabilitatea sistemului de semnalizare SS7 este asigurată prin posibilitatea detecţiei şi corecţiei erorilor şi prin asigurarea unei redundanţe privind rutele de îndrumare a mesajelor de semnalizare.



Fig. 1. Semnalizare între centralele telefonice prin canal semafor (canal comun)

Obiective ale SS7

SS7 trebuie să asigure optimizarea utilizării reţelei digitale de telecomunicaţii în sensul evitării transmiterii repetate a informaţiilor de selecţie (în sistemul de semnalizare pe căi individuale se transmit cifrele prefixului interurban către toate centrele de comutaţie prin care se va realiza conexiunea interurbană).

SS7 trebuie conceput astfel încât să fie utilizat pentru transportul de informaţii diverse. Domeniile de aplicaţie pentru SS7 pot fi: semnalizări de tratare a apelurilor telefonice, comunicaţii mobile, exploatare, întreţinere, telecomenzi, date etc.

Transportul mesajelor trebuie realizat corect prin menţinerea ordinii pachetelor emise de sursă , prin eliminarea duplicărilor sau pierderilor de pachete de date.

Avantajele utilizării sistemului de semnalizare Nr.7 CCITT/ITU

Semnalizările prin canal-semafor prezintă următoarele avantaje:

•
  viteza de transfer a mesajelor este mare. Debitele fluxurilor de date folosite curent sunt 64 Kbit/s pentru liniile digitale şi 4800 bit/s sau 9600 bit/s pentru linii analogice. În acest fel se poate obţine o reducere substanţială a timpului de stabilire a conexiunii;

•
  se obţine un randament maxim de utilizare a echipamentului digital prin reducerea informaţiei redundante. Raportul între informaţia utilă şi informaţia transmisă tinde către 1;

•
  se reduce volumul şi costul echipamentelor de semnalizare;

•
  creşte capacitatea de semnalizare, deoarece mesajele pot conţine informaţii multiple;

•
  semnalizările pot fi transmise în orice moment, ceea ce permite introducerea de servicii noi pentru abonaţi;

•
  se poate organiza o reţea semafor, care să deservească diverşi utilizatori. Pentru centralele telefonice, reţeaua-semafor asigură semnalizările de linie şi de selecţie necesare deservirii apelurilor. Reţeaua-semafor poate fi utilizată pentru realizarea centralizată a funcţiilor de exploatare şi întreţinere a centralelor, pentru taxare centralizată etc.


Structura sistemului de semnalizare Nr.7 CCITT/ITU

Sistemul de semnalizare Nr.7 este definit de două concepte: reţeaua de semnalizare şi protocolul de semnalizare.

Reţeaua de semnalizare SS7

Reţeaua de semnalizare este alcătuită din noduri interconectate prin circuite. Nodurile trebuie să conţină componente hardware şi software care să permită acestora să funcţioneze ca puncte de semnalizare (PS). Circuitele de interconexiune se comportă ca linkuri de semnalizare.

Reţeaua de semnalizare poate fi privită ca o reţea paralelă reţelei utile (de ex. reţeaua telefonică). Unui nod al reţelei utile îi corespunde cel puţin un nod al reţelei de semnalizare (de ex. unui nod centrală de acces la internaţional va avea asociat un punct de semnalizare internaţional şi un punct de semnalizare naţională).

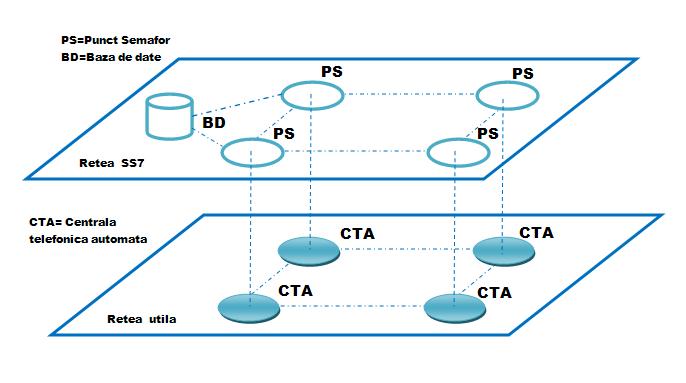

Fig. 2 Reţea de semnalizare şi reţea utilă

Punctele semafor (PS) trebuie să fie asociate unui nod al reţelei utile (de ex. reţea telefonică) pentru care se realizează transferul de mesaje. Punctele semafor sunt generatoare de informaţii de semnalizare, care sunt îndrumate prin reţeaua semafor către alte puncte-semafor. Punctele semafor sunt de asemenea, consumatoare de informaţie de semnalizare. Fiecare punct-semafor are asociat un cod de identificare, necesar îndrumării informaţiei de semnalizare în reţeaua SS7. Reţeaua poate conţine puncte de semnalizare de tranzit, care realizează numai tranzitul pentru informaţiile de semnalizare.

Legătura de semnalizare conţine circuitul de date de semnalizare şi resursele hardware şi software necesare transportului corect de mesaje prin SS7. Circuitul de date poate utiliza un canal digital de 64 kbit/s al unei linii digitale sau poate fi un canal analogic, la care se va realiza conectarea prin MODEM-uri, care lucrează cu debit de 4800 bit/s sau 9600 bit/s.

Punctele-semafor interconectate direct prin legătură de semnalizare se numesc PS adiacente. PS între care se realizează schimb de informaţie pot fi interconectate direct (mod asociat) sau pot fi interconectate prin PS de tranzit (PS-T) (mod cvasiasociat).

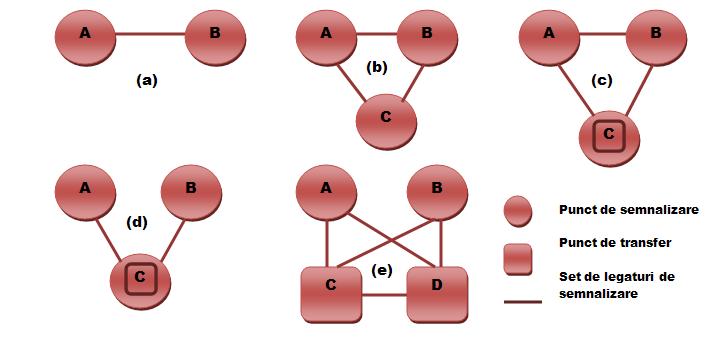

Fig.3. Exemple de reţele de semnalizare
