DISTRIBUŢIA APEI POTABILE


De la staţia de tratare apa potabilă este transportată printr-o singură conductă spre oraş. S-au prevăzut rezervoare de 2x500 mc. Pentru S.C. Metalurgica S.A. înmagazinând rezerva intangibilă de incendiu corespunzătoare şi rezerva de avarii în cazul avariilor pe aducţiunea de la staţia de tratare.

Aducţiunea staţia de tratare - rezervoare 2 x 500 mc s-a dimensionat la Q zi max şi numai conducta de la ezervoare S.C. Metalurgica S.A. sunt de Dn 300 mm, care este dimensionată la debitul maxim orar, în ipoteze de incendii în Metalurgica S.A. Lungimea acestei conducte este de cca. 600 m. Aducţiunea de la staţia de tratare la rezervoarele de 2 x 500 mc este din oţel şi are diametru nominal de 219 mm în amonte şi 250 mm în rest. Pe traseul aducţiunii până la rezervoarele s-au prevăzut cămine cu debitmetre, cămine pentru regulator de debit, cămine pentru ventile de aerisire. La traversările canalului Vârghiş s-a prevăzut înglobarea în beton a conductei iar la subtraversări ancorare de pod sau sub pod cu izolare termică a conductei cu vată de zgură. Deoarece aducţiunea pe traseu transportă apa potabilă între cote ce depăşesc coloana de apă s-au prevăzut pe traseu, în puncte calculate, reductoare de presiune.

De la ramificarea spre S.C. Metalurgica S.A. a aducţiunii în aval alimentarea S.C. Metalurgica S.A. şi restul oraşului se face prin intermediul rezervoarelor de 2 x 500 mc, care servesc că rezervoare de trecere în cadrul alimentării cu apă se face cu conducta de 219 mm,dimensionată la Q zi max. Traseul aducţiunii de apă potabilă este pe artera principală a oraşului iar traseul conductelor spre rezervoare şi înapoi este lateral spre un versant.

Ramificarea spre rezervoare se face din aducţiune, în apropierea S.C. Metalurgica S.A. iar conducta de la rezervoare spre Metalurgica S.A. şi restul oraşului soseşte tot în apropierea punctului de ramificare şi continuă traseul pe artera principală, deci trecerea prin rezervor este un ocol de aproape 1,5 km, spre a se întoarce în acelaşi punct. În caz de avarie la rezervoare sau la conductele de 219 mm şi 300 mm la şi spre rezervoare s-a prevăzut şi alimentarea directă din aducţiunea de 250 mm de, la staţia de tratare, scurtcircuitând rezervorul, în conformitate cu schema de alimentare cu apă şi cu notele de calcul pentru liniile piezometrice în diverse ipoteze amplasamentele regulatoarelor de debit (în număr de 3) sunt astfel alese ca şi la presiunea statică să nu se depăşească 60 mm coloana de apă.

Aducţiunea de la rezervor, conducta de 300 mm se reduce după primul branşament uzinal la 175 mm până la a doilea branşament uzinal care completează numai consumul tehnologic de apă. După această se reduce diametrul întrucât în această zonă se amplasează al treilea cămin cu regulator de presiune şi este convenabilă strangularea respectivă. După aceste instalaţii conducta de aducţiune revine la Dn 125 mm până la capătul aval a oraşului.



Pe traseul aducţiunii s-au prevăzut:

cămine cu regulatoare de presiune cămine cu debitmetre - pentru cazul defectării contoarelor a fost prevăzut bypass de ocolire a contoarelor cămine cu ventile de aerisire în puncte ridicate la intersecţia cu canalul Vârghiş, care parcurge tot oraşul în zona arterei principale Vlăhiţa - Lueta s-au prevăzut subtraversări, ocolind podurile.



Rezervoare de 2 x 500 mc:

Rezervoarele de 2 x 500 mc, cuprinzând volumul de compensare, rezerva intangibilă de incendiu şi volumul de avarii pentru S.C. Metalurgica S.A. sunt amplasate pe versant, în zona blocurilor din oraş, cota maximă a apei fiind la 853,00 în cota absolută. În camera vanelor s-a prevăzut instalaţii de incendiu cu 2 buc vane electrice pe conducta de 219 mm. Acţionarea acestor vane este de la S.C. Metalurgica S.A., de la staţia de pompare circulară. Pe conducta de alimentate a rezervoarelor s-a prevăzut robinete cu flotor pentru a nu avea pierderi de apă prin preaplin.



Reţele de apă:

Au fost prevăzute reţele pentru zona blocurilor de locuinţe, dotate cu hidranţi de incendiu şi fântâni de stradă, însă au fost realizate doar hidranţi de incendiu la punctele vulnerabile din oraş (străzile Gabor Áron, Eminescu, tineretului, Turiştilor etc). În zona spitalului s-a prevăzut doar aducţiunea. În partea de sus a oraşului nu s-a prevăzut hidranţi de incendiu dar ulterior au fost montaţi 4 buc. în diferite zone stabilite de Consiliul Local.


        1. DOTĂRI


Captarea de mal cu prag de fund pe pârâul Vârghiș

Dimensiunile exterioare al captării sunt 3,40 x 5,10 m si este prevăzuta cu 2 camere independente, cea ce permite curatirea lor de sedimente si reparaţii , fara a întrerupe alimentarea cu apa. Peretele din spre apa a captării este prevăzuta cu ferestre de priza de apa verticale , cu dimensiuni de 1,20 x 0,3 m, pentru fiecare camera independenta .Fiecare fereastra este prevăzuta cu stavila care comanda accesul apei in camere de sedimentare permițând prelevarea apei la diferite nivele in funcţie de nivelul apei din parau. Lungimea aducţiunii 800 m. Capacitate 80 l/sec.

Suprafaţa totala a terenului aparținând captării Vârghiș 6764 mp (conf. Plan anexat)

Captarea de mal cu prag de fund pe pâr-ul Zmeuriş

Dimensiunile exterioare al captării sunt 3,40 x 4,95 mp si este prevăzuta cu 2 camere independente. Captarea a fost dimensionata tot la un debit de 80 l/sec.

Lungimea aducţiei 1600 m.

Structura captărilor:

Dimensiunile celor doua construcții sunt identice.

Constructiile sunt din zidărie de cărămida. Planşeul de acoperiș este din placa de beton armat monolit. Uşile sunt metalice. Pardoseala din ciment.

Suprafaţa totala a terenului aparținând captării Zmeuriș este de 4055 mp (conf. Plan anexat)
Staţia de tratare a apei

Incinta staţiei de tratare are o suprafaţa totala de 3.135 mp si adăposteşte următoarele construcții:



  • staţia de tratare o clădire cu 2 nivele Sc = 480,04 mp

  • şopron cu Sc =80,14 mp

  • magazii (3 magazii cu Sc = 51,0 mp)

  • suprafaţa total construita 612,31 mp

  • Clădirea principala - clădirea staţiei de tratare este compusa din 3 corpuri:

  • Corp central cu S+P+E nivele

  • Corp filtre

  • Corp decantoare.

Structura de rezistenta a clădirii: fundaţie tip radier general , stâlpi din beton armat, pereţi din caramida planşee din grinzi si placi din beton armat. Acoperiș, structura din lemn acoperit cu placi ondulate de azbociment.

Din punct de vedre funcţional staţia de tratare se compune din:

La subsol:


  • sala pompelor,

  • bazine de coagulant,

  • atelierul mecanic,

  • sistemul hidrofor.

La parter sunt amplasate:

  • Decantoarele,

  • Galeria de conducte,

  • Filtre (cuva filtrelor),

  • Centrala termica,

  • Instalaţia de clorinare cu depozitul de butelii,

  • Depozitul de var,

  • Depozit de sulfat de aluminiu,

  • Atelier electric.

La etaj:

  • Sala filtrelor (partea superioara, cu acces),

  • Preparare dozare sulfat de aluminiu coagulanţi , var pt corectarea pH si silicea,

  • Compartiment administrativ : birou sef staţie, dispecer, vestiar, sala de mese,

  • Laborator, sala de balanţe, depozit.

Decantoare suspensionale sunt compuse din 2 bazine construite din beton armat cu fund conic având diametru de 5,80 m x 7,10 m, care primesc apa prin intermediul unui tub central montat in partea inferioara, cu reţea de distribuţie perforata.

In acest spaţiu se adaugă reactivi (chimicalele) necesare procesului de tratare. Din spaţiul de reacţie, apa prin circulaţie verticala trece in spaţiul de decantare.



Staţia de coagulare; Instalatii pt preparare dozare a reactivilor:

Vas pentru prepararea soluţiei de hidroxid de calciu, concentraţie de 30 mg/l CaO;

Vase pt prepararea soluţiei de sulfat de aluminiu in concentraţie de 6 %;

Vase pentru prepararea de silice active;

Pompe ( 2 buc ) pentru recirculare si pompare spre vasele de diluare sulfat de aluminiu in vasele de silice activate.

Instalatii de filtrare: 4 filtre dreptunghiulare din beton de cate 12 mp fiecare. Materialul filtrant folosit este nisipul cuarţos cu granulaţie de 0,33 mm, iar grosimea stratului filtrant este de 90 cm. Filtrele sunt de tipul filtre rapide. Apa intra in partea superioara si iese sub stratul de nisip prin crepine.

Instalatia de spălare a filtrelor este compus din 2 pompe de spătare tip Cris 200 cu un debit de 400 mc/h, H = 12 m, P = 30 Kw, 2 suflante SRD 2 A cu Q = 1300 mc/h.



Staţia de clorinare. Este compus din depozitul de butelii de clor ( rezervor de clor ), cântar, si instalaţia de dozare tip Solway si Edvance.

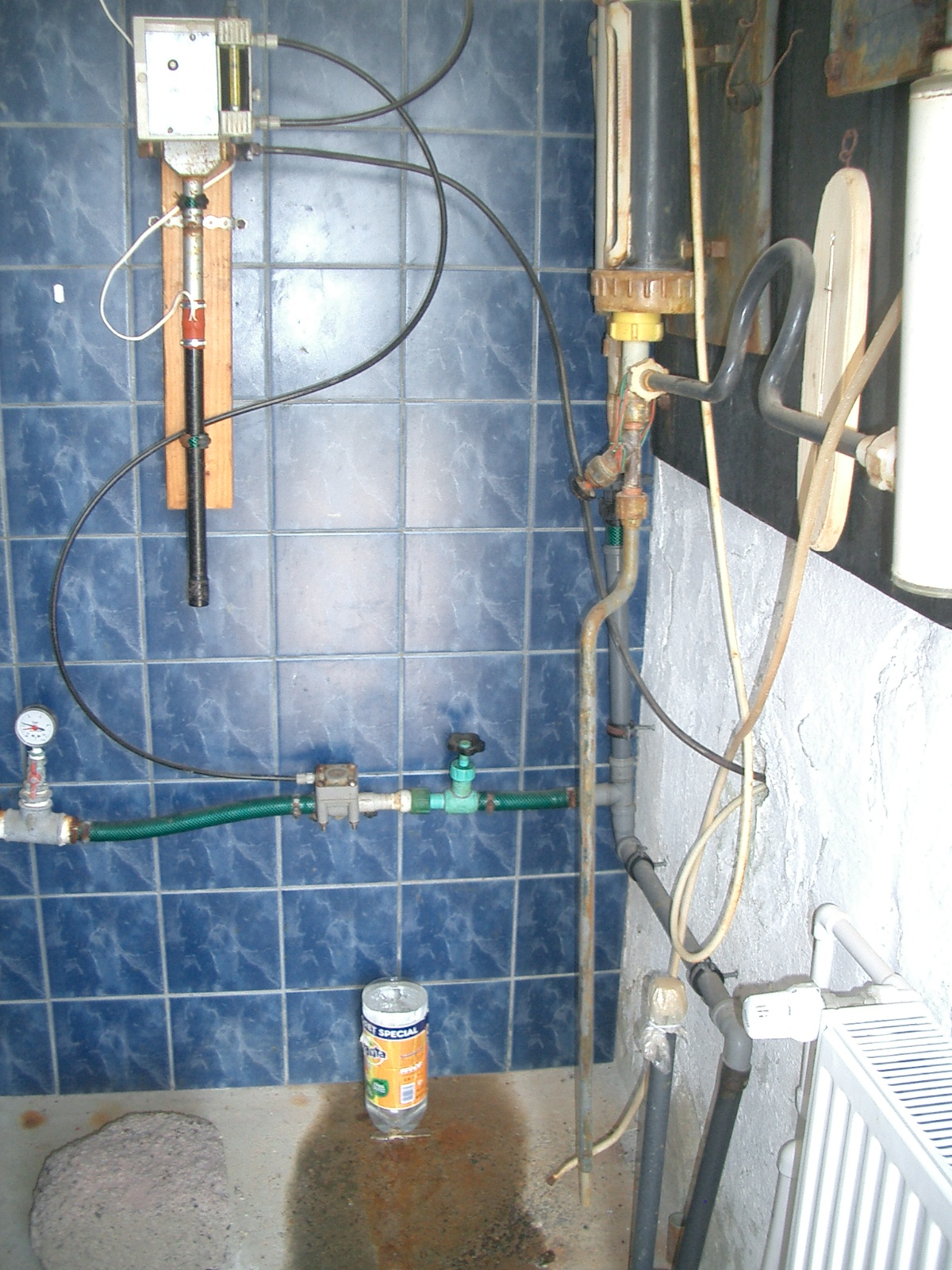

Sistemul de dozare a clorului gazos

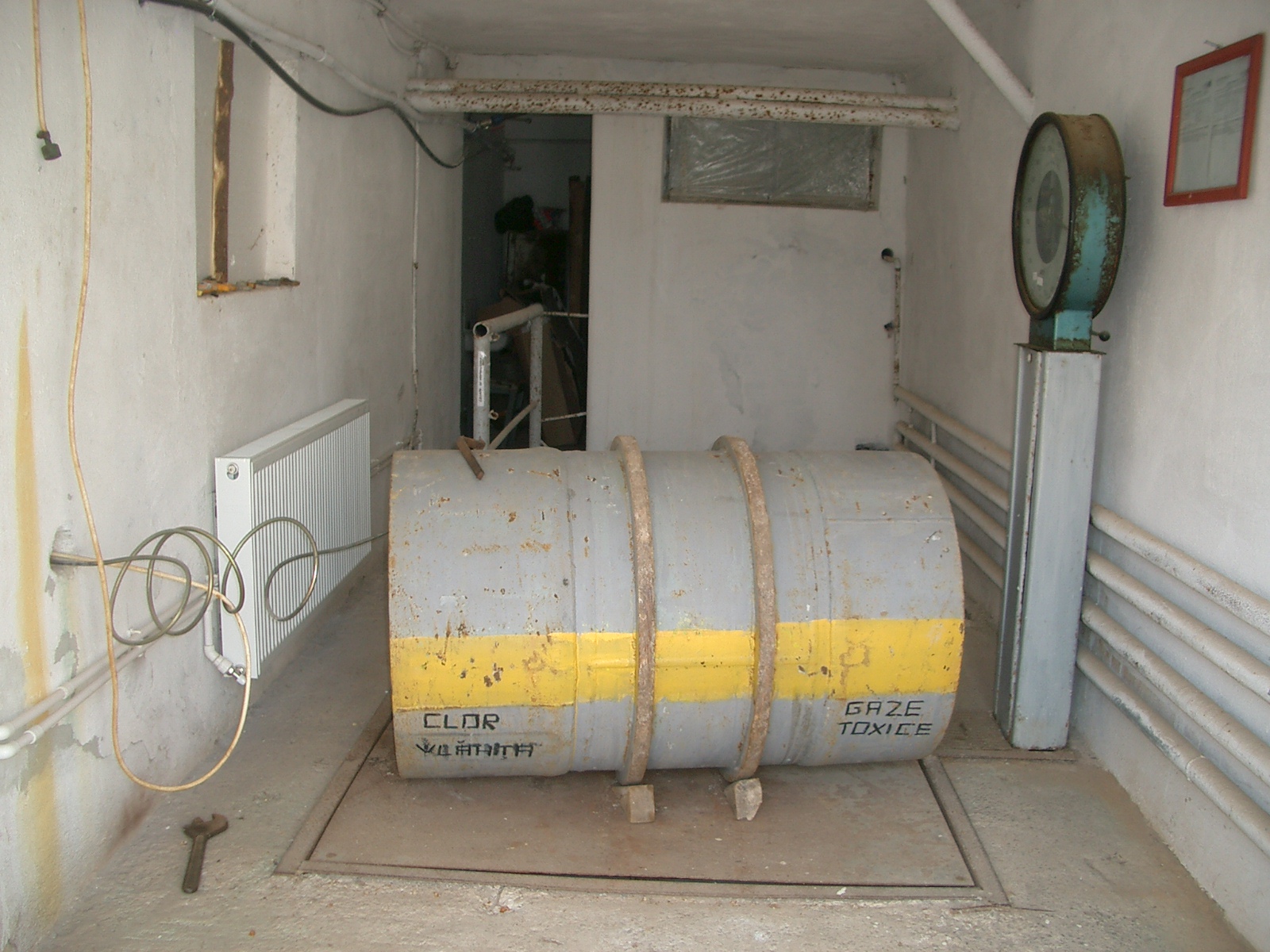

Rezervor de clor lichefiat

Rezervor de inmagazionare apa tratata: amplasat subteran, construit din beton armat si are o capacitate de 1000 mc., constituie si ca rezerva pt stins incendii.

Laboratorul chimic

Procesul tehnologic este condus in baza analizelor efectuate asupra apei brute intrate in staţie, in funcţie de parametrii fizico chimici si organoleptici ai apei brute intrate - adăugarea cantităților de chimicale, neutralizant, coagulant, silice, dozarea clorului gazos. Livrarea apei potabile tratate consumatorilor este posibila dupa efectuarea analizelor necesare in vederea verificării respectării încadrării in prevederile calitative.

Laboratorul este dotat cu pH-metru, turbidimetru, etuve, cântare, balanţa analitica, aparat distilat apa, termometre, densimetre, sticlărie pt analize, reactivi necesari.

Buletine de analize – anexate documentaţiei



Centrala termica: este dotata cu un cazan de încălzire centrala funcționând cu lemn de foc sau deşeu lemnos. Consumul orar de lemne de foc in sezonul rece este de cca 30 kg/h. Elementele coşului de dispersie H = 9,5 m , S= 0,04 mp.

Instalatii de ventilaţie. Se realizează natural, iar la clorinare este si ventilalatie artificiala.

REŢEA DISTRIBUŢIE

Lungimea reţelei de distribuţie 13,6 km, si este amplasata la o adâncime de 1,5 m: presiunea apei in reţea este de 4,3 atm, cu distribuire continua.

Cămine de vizitare: cu forme dreptunghiulare, turnate din beton cu suprafeţe intre 1-2 mp si adâncime intre 1,5-2 m .

INDICI DE PLAN GENERAL

Suprafaţa totala a terenului este de: 13.955,58 mp si este in proprietatea Consiliului Local Vlăhița.



Obiectiv

Suprafaţa totala

Suprafeţe construcții

Suprafaţa reţea

Suprafaţa transp.

Suprafaţa libera

Captare Vârghiș

6.764,97

61,34

6.703,63

0,00

0,00

Captare Zmeuriș

4.055,54

30,03

4.025,51

0,00

0,00

Stația de tratare

3.135,07

612,31

28,64

2.494,12

0,00

Total

13.955,58

704,68

10.757,68

2,494,12

0,00
