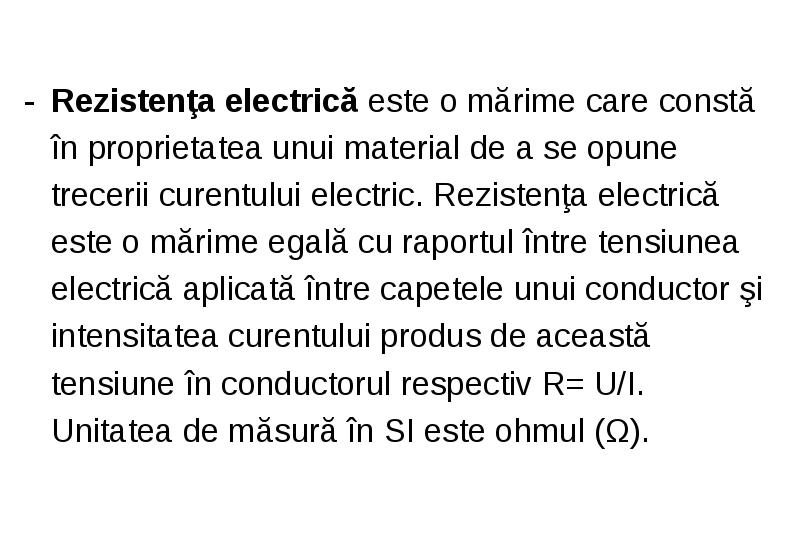

- Rezistenţa electrică este o mărime care constă în proprietatea unui material de a se opune trecerii curentului electric. Rezistenţa electrică este o mărime egală cu raportul între tensiunea electrică aplicată între capetele unui conductor şi intensitatea curentului produs de această tensiune în conductorul respectiv R= U/I. Unitatea de măsură în SI este ohmul (Ω).

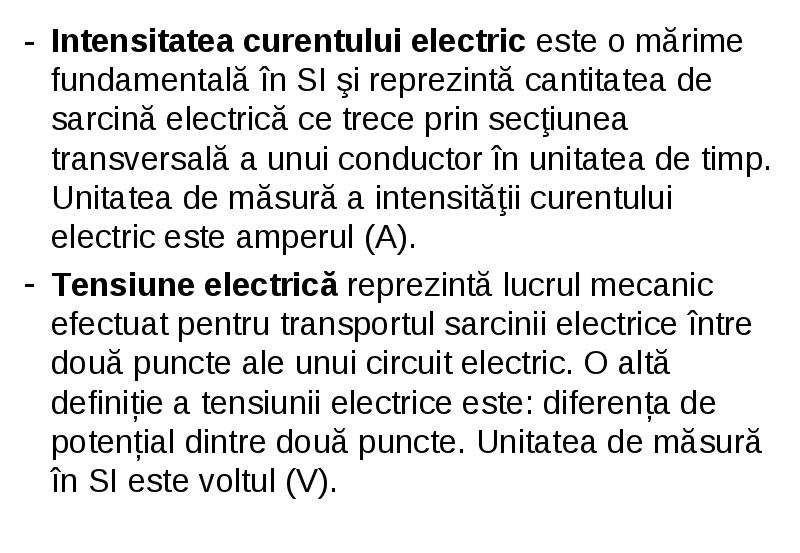

- Intensitatea curentului electric este o mărime fundamentală în SI şi reprezintă cantitatea de sarcină electrică ce trece prin secţiunea transversală a unui conductor în unitatea de timp. Unitatea de măsură a intensităţii curentului electric este amperul (A).
- Intensitatea curentului electric este o mărime fundamentală în SI şi reprezintă cantitatea de sarcină electrică ce trece prin secţiunea transversală a unui conductor în unitatea de timp. Unitatea de măsură a intensităţii curentului electric este amperul (A).
Tensiune electrică reprezintă lucrul mecanic efectuat pentru transportul sarcinii electrice între două puncte ale unui circuit electric. O altă definiție a tensiunii electrice este: diferența de potențial dintre două puncte. Unitatea de măsură în SI este voltul (V).

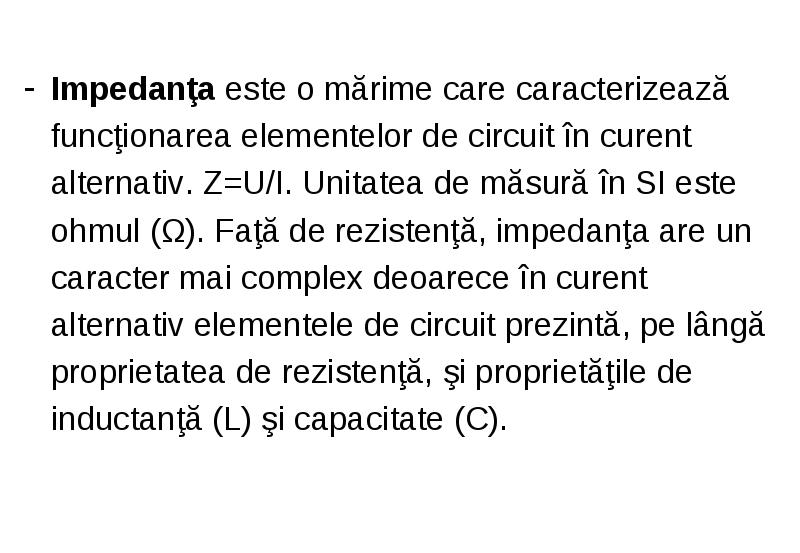

Impedanţa este o mărime care caracterizează funcţionarea elementelor de circuit în curent alternativ. Z=U/I. Unitatea de măsură în SI este ohmul (Ω). Faţă de rezistenţă, impedanţa are un caracter mai complex deoarece în curent alternativ elementele de circuit prezintă, pe lângă proprietatea de rezistenţă, şi proprietăţile de inductanţă (L) şi capacitate (C).
Impedanţa este o mărime care caracterizează funcţionarea elementelor de circuit în curent alternativ. Z=U/I. Unitatea de măsură în SI este ohmul (Ω). Faţă de rezistenţă, impedanţa are un caracter mai complex deoarece în curent alternativ elementele de circuit prezintă, pe lângă proprietatea de rezistenţă, şi proprietăţile de inductanţă (L) şi capacitate (C).

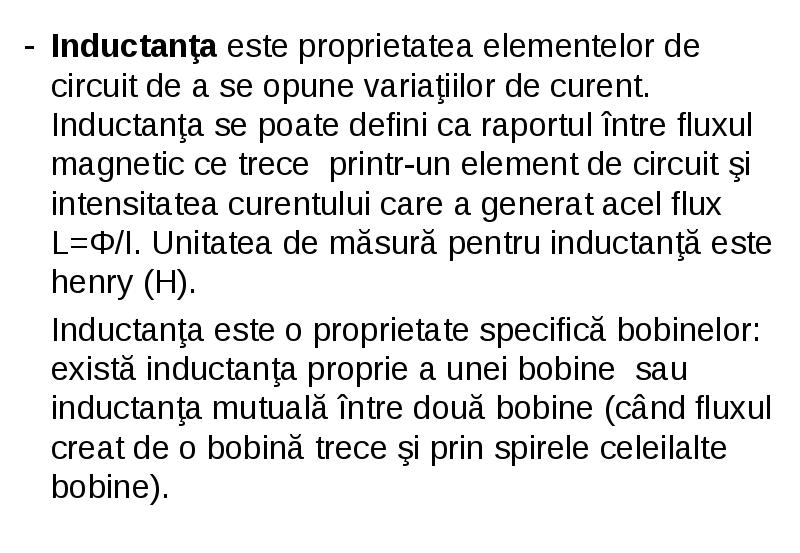

Inductanţa este proprietatea elementelor de circuit de a se opune variaţiilor de curent. Inductanţa se poate defini ca raportul între fluxul magnetic ce trece printr-un element de circuit şi intensitatea curentului care a generat acel flux L=Φ/I. Unitatea de măsură pentru inductanţă este henry (H).
Inductanţa este proprietatea elementelor de circuit de a se opune variaţiilor de curent. Inductanţa se poate defini ca raportul între fluxul magnetic ce trece printr-un element de circuit şi intensitatea curentului care a generat acel flux L=Φ/I. Unitatea de măsură pentru inductanţă este henry (H).
Inductanţa este o proprietate specifică bobinelor: există inductanţa proprie a unei bobine sau inductanţa mutuală între două bobine (când fluxul creat de o bobină trece şi prin spirele celeilalte bobine).

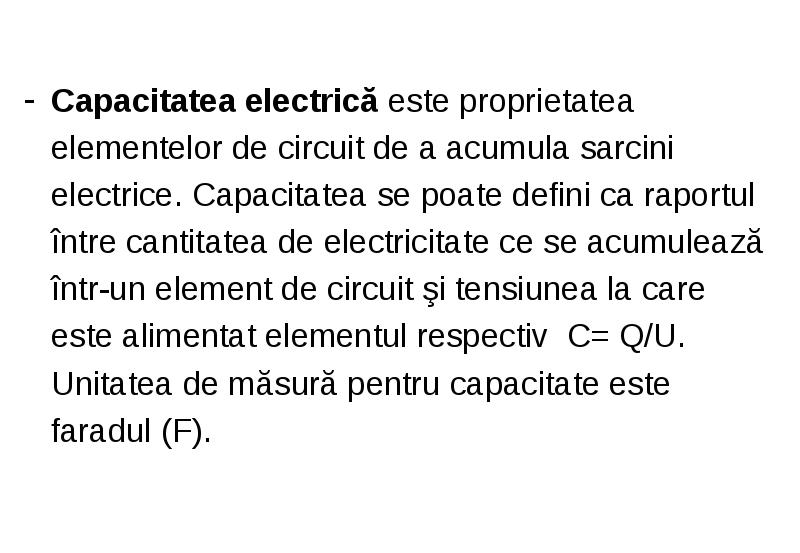

Capacitatea electrică este proprietatea elementelor de circuit de a acumula sarcini electrice. Capacitatea se poate defini ca raportul între cantitatea de electricitate ce se acumulează într-un element de circuit şi tensiunea la care este alimentat elementul respectiv C= Q/U. Unitatea de măsură pentru capacitate este faradul (F).
Capacitatea electrică este proprietatea elementelor de circuit de a acumula sarcini electrice. Capacitatea se poate defini ca raportul între cantitatea de electricitate ce se acumulează într-un element de circuit şi tensiunea la care este alimentat elementul respectiv C= Q/U. Unitatea de măsură pentru capacitate este faradul (F).

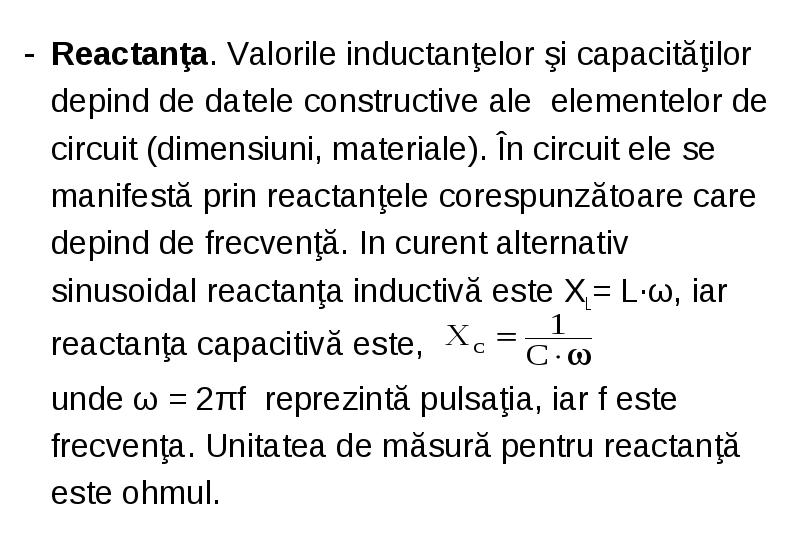

Reactanţa. Valorile inductanţelor şi capacităţilor depind de datele constructive ale elementelor de circuit (dimensiuni, materiale). În circuit ele se manifestă prin reactanţele corespunzătoare care depind de frecvenţă. In curent alternativ sinusoidal reactanţa inductivă este XL= L·ω, iar reactanţa capacitivă este,
Reactanţa. Valorile inductanţelor şi capacităţilor depind de datele constructive ale elementelor de circuit (dimensiuni, materiale). În circuit ele se manifestă prin reactanţele corespunzătoare care depind de frecvenţă. In curent alternativ sinusoidal reactanţa inductivă este XL= L·ω, iar reactanţa capacitivă este,
unde ω = 2πf reprezintă pulsaţia, iar f este frecvenţa. Unitatea de măsură pentru reactanţă este ohmul.

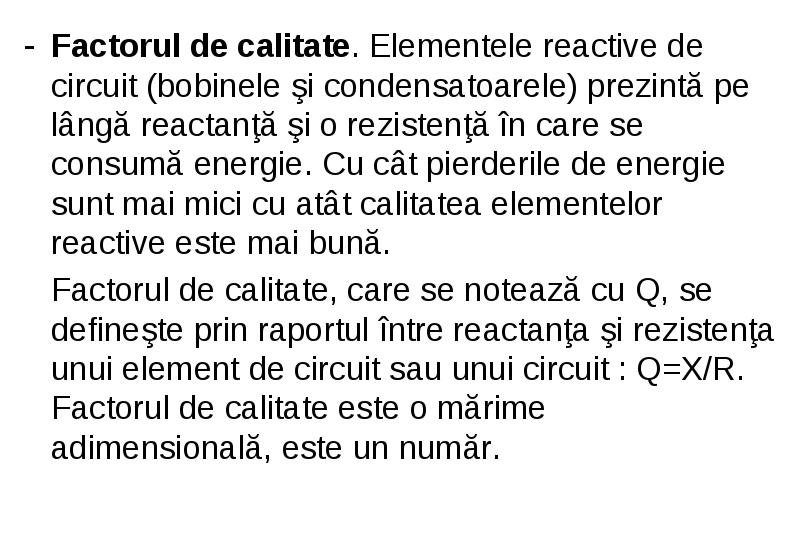

Factorul de calitate. Elementele reactive de circuit (bobinele şi condensatoarele) prezintă pe lângă reactanţă şi o rezistenţă în care se consumă energie. Cu cât pierderile de energie sunt mai mici cu atât calitatea elementelor reactive este mai bună.
Factorul de calitate. Elementele reactive de circuit (bobinele şi condensatoarele) prezintă pe lângă reactanţă şi o rezistenţă în care se consumă energie. Cu cât pierderile de energie sunt mai mici cu atât calitatea elementelor reactive este mai bună.
Factorul de calitate, care se notează cu Q, se defineşte prin raportul între reactanţa şi rezistenţa unui element de circuit sau unui circuit : Q=X/R. Factorul de calitate este o mărime adimensională, este un număr.
- Puterea electrică, reprezintă energia consumată în unitatea de timp: P = We / t . Unitatea de măsură pentru puterea în SI este wattul (W). În curent alternativ se definesc următoarele puteri:
- Puterea electrică, reprezintă energia consumată în unitatea de timp: P = We / t . Unitatea de măsură pentru puterea în SI este wattul (W). În curent alternativ se definesc următoarele puteri:
puterea activă P = UI cos φ [ W ]
puterea reactivă Q = UI sin φ [ VAR ] – voltamper reactiv
