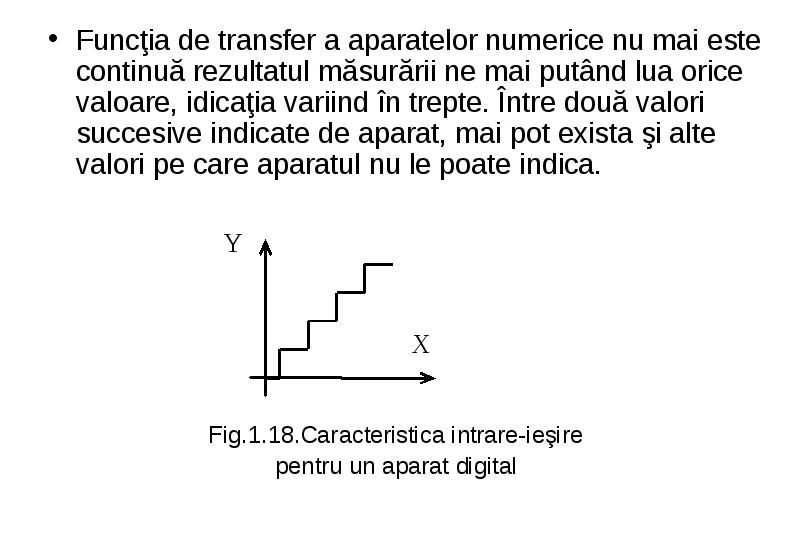

Funcţia de transfer a aparatelor numerice nu mai este continuă rezultatul măsurării ne mai putând lua orice valoare, idicaţia variind în trepte. Între două valori succesive indicate de aparat, mai pot exista şi alte valori pe care aparatul nu le poate indica.

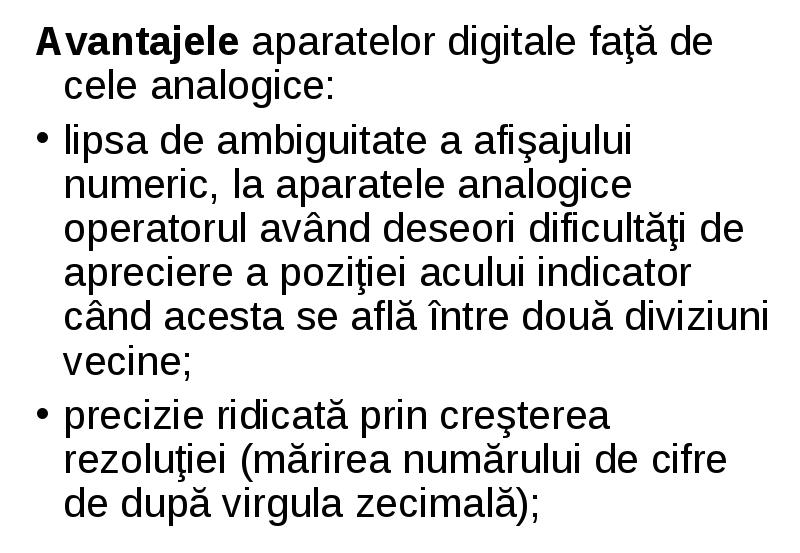

Avantajele aparatelor digitale faţă de cele analogice:
Avantajele aparatelor digitale faţă de cele analogice:
lipsa de ambiguitate a afişajului numeric, la aparatele analogice operatorul având deseori dificultăţi de apreciere a poziţiei acului indicator când acesta se află între două diviziuni vecine;
precizie ridicată prin creşterea rezoluţiei (mărirea numărului de cifre de după virgula zecimală);
semnalele numerice pot fi transmise la distanţă spre un punct de prelucrare şi monitorizare cu precizie şi siguranţă mult mai mare decât cele analogice, fiind insensibile la zgomote şi perturbaţii. Toate dispozitivele digitale testeazã dacã tensiunea primitã este pe nivel logic "high"(1) sau "low"(0). Deoarece nivelele "0" şi "1" pot varia în intervale mari, precizia amplitudinii semnalelor nu este atât de importantã. Astfel modificarea amplitudinii semnalului datoritã unor eventuale zgomote este insuficientã pentru modificarea nivelelor logice.
semnalele numerice pot fi transmise la distanţă spre un punct de prelucrare şi monitorizare cu precizie şi siguranţă mult mai mare decât cele analogice, fiind insensibile la zgomote şi perturbaţii. Toate dispozitivele digitale testeazã dacã tensiunea primitã este pe nivel logic "high"(1) sau "low"(0). Deoarece nivelele "0" şi "1" pot varia în intervale mari, precizia amplitudinii semnalelor nu este atât de importantã. Astfel modificarea amplitudinii semnalului datoritã unor eventuale zgomote este insuficientã pentru modificarea nivelelor logice.

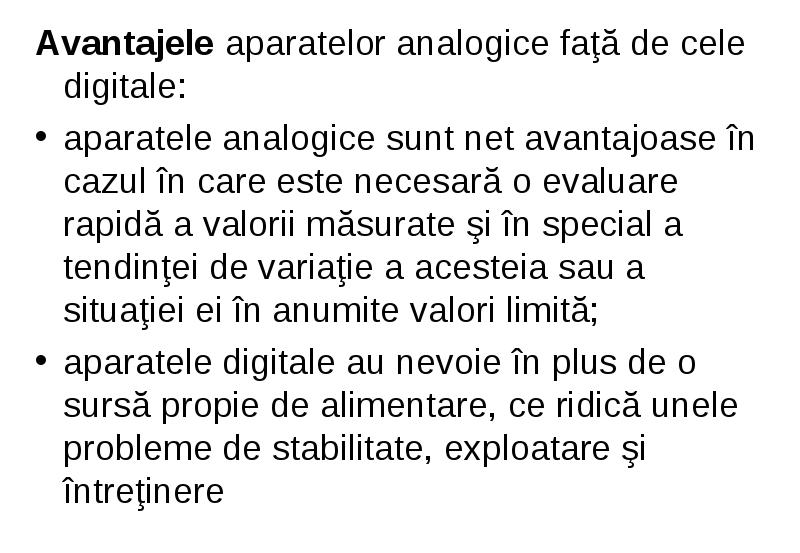

Avantajele aparatelor analogice faţă de cele digitale:
Avantajele aparatelor analogice faţă de cele digitale:
aparatele analogice sunt net avantajoase în cazul în care este necesară o evaluare rapidă a valorii măsurate şi în special a tendinţei de variaţie a acesteia sau a situaţiei ei în anumite valori limită;
aparatele digitale au nevoie în plus de o sursă propie de alimentare, ce ridică unele probleme de stabilitate, exploatare şi întreţinere

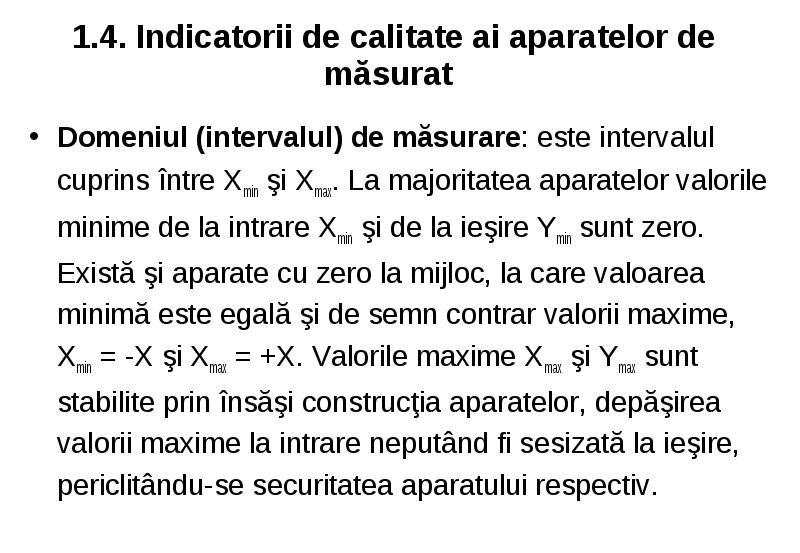

Domeniul (intervalul) de măsurare: este intervalul cuprins între Xmin şi Xmax. La majoritatea aparatelor valorile minime de la intrare Xmin şi de la ieşire Ymin sunt zero. Există şi aparate cu zero la mijloc, la care valoarea minimă este egală şi de semn contrar valorii maxime, Xmin = -X şi Xmax = +X. Valorile maxime Xmax şi Ymax sunt stabilite prin însăşi construcţia aparatelor, depăşirea valorii maxime la intrare neputând fi sesizată la ieşire, periclitându-se securitatea aparatului respectiv.
Domeniul (intervalul) de măsurare: este intervalul cuprins între Xmin şi Xmax. La majoritatea aparatelor valorile minime de la intrare Xmin şi de la ieşire Ymin sunt zero. Există şi aparate cu zero la mijloc, la care valoarea minimă este egală şi de semn contrar valorii maxime, Xmin = -X şi Xmax = +X. Valorile maxime Xmax şi Ymax sunt stabilite prin însăşi construcţia aparatelor, depăşirea valorii maxime la intrare neputând fi sesizată la ieşire, periclitându-se securitatea aparatului respectiv.

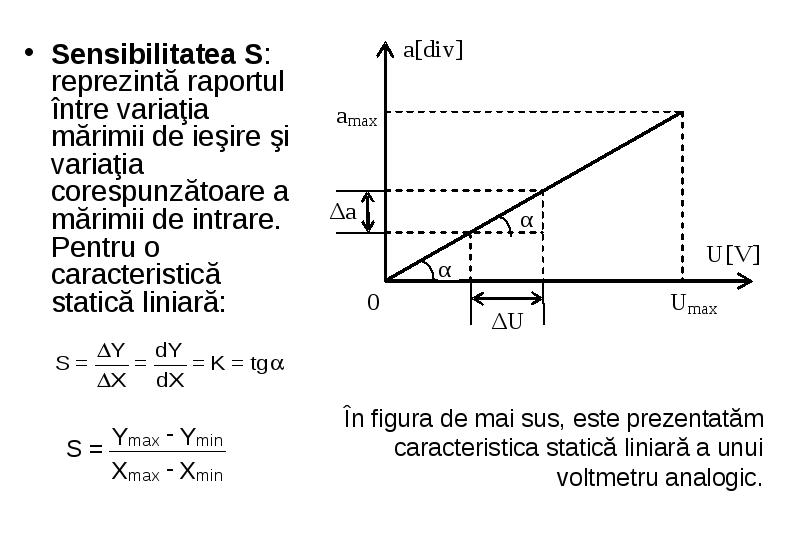

Sensibilitatea S: reprezintă raportul între variaţia mărimii de ieşire şi variaţia corespunzătoare a mărimii de intrare. Pentru o caracteristică statică liniară:
Sensibilitatea S: reprezintă raportul între variaţia mărimii de ieşire şi variaţia corespunzătoare a mărimii de intrare. Pentru o caracteristică statică liniară:

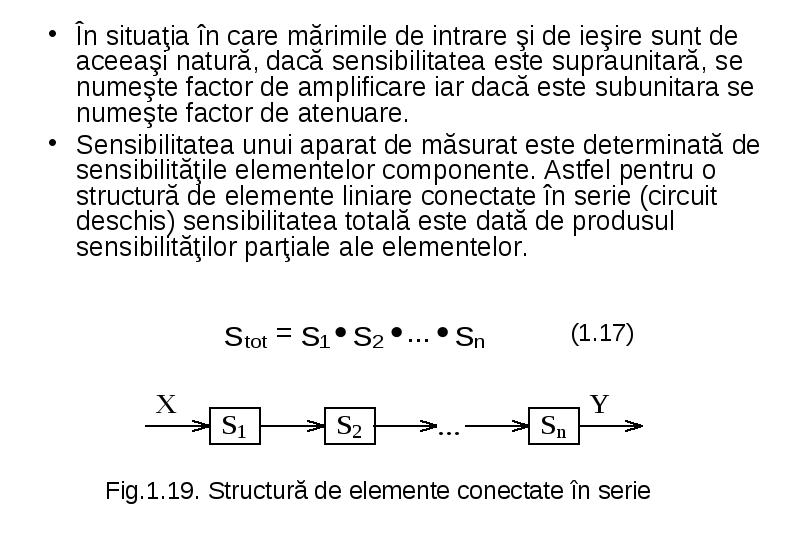

În situaţia în care mărimile de intrare şi de ieşire sunt de aceeaşi natură, dacă sensibilitatea este supraunitară, se numeşte factor de amplificare iar dacă este subunitara se numeşte factor de atenuare.
În situaţia în care mărimile de intrare şi de ieşire sunt de aceeaşi natură, dacă sensibilitatea este supraunitară, se numeşte factor de amplificare iar dacă este subunitara se numeşte factor de atenuare.

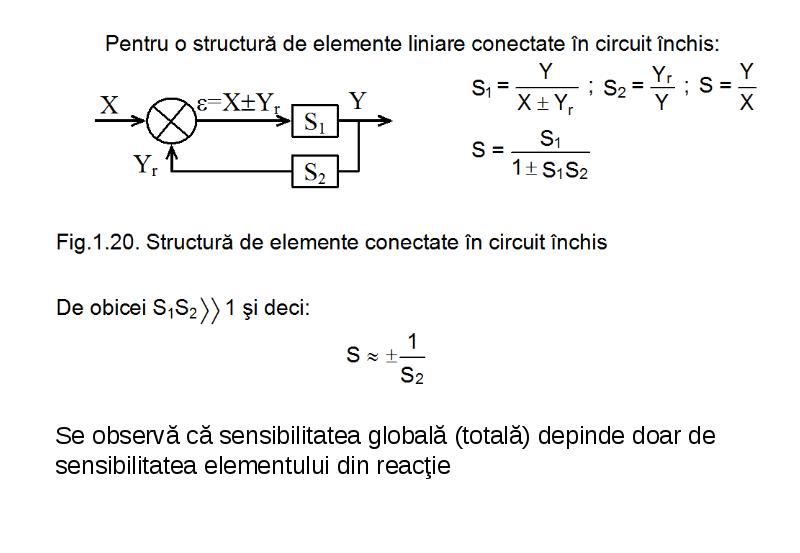

Sensibilitatea unui aparat de măsurat este determinată de sensibilităţile elementelor componente. Astfel pentru o structură de elemente liniare conectate în serie (circuit deschis) sensibilitatea totală este dată de produsul sensibilităţilor parţiale ale elementelor.

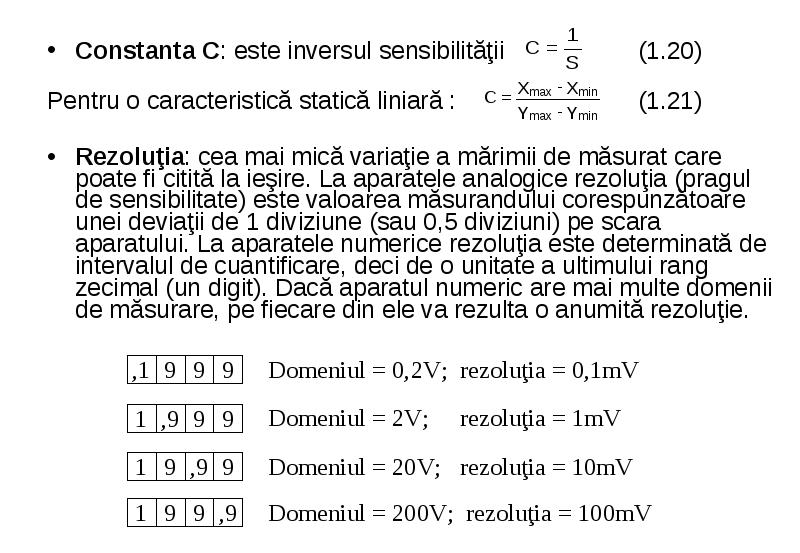

Constanta C: este inversul sensibilităţii (1.20)
Constanta C: este inversul sensibilităţii (1.20)
Pentru o caracteristică statică liniară : (1.21)
Rezoluţia: cea mai mică variaţie a mărimii de măsurat care poate fi citită la ieşire. La aparatele analogice rezoluţia (pragul de sensibilitate) este valoarea măsurandului corespunzătoare unei deviaţii de 1 diviziune (sau 0,5 diviziuni) pe scara aparatului. La aparatele numerice rezoluţia este determinată de intervalul de cuantificare, deci de o unitate a ultimului rang zecimal (un digit). Dacă aparatul numeric are mai multe domenii de măsurare, pe fiecare din ele va rezulta o anumită rezoluţie.
Aplicaţia 1.2:
Aplicaţia 1.2:
Un voltmetru cu domeniul de măsurare 0...300V are scara gradată în 150 diviziuni. Să se determine sensibilitatea şi constanta voltmetrului.
